建筑结构设计中框架结构设计的应用
建筑结构设计中框架结构设计的应用
框架结构是建筑结构设计中常见的一种设计形式，它通过构件之间的相互连接而形成一个稳定的整体。
框架结构具有以下应用：
1. 高层建筑：框架结构在高层建筑中得到广泛应用。
高层建筑的框架结构通常由纵向的柱子和横向的梁构成，柱子负责承重，将荷载传递到地基上，梁则起到连接和稳定的作用。
框架结构能够确保高层建筑的整体稳定性和安全性。
2. 建筑群体：框架结构也可以用于建筑群体中，例如商业综合体、办公楼、住宅小区等。
通过采用框架结构，可以将各个建筑之间进行连通，形成一个整体的群体。
框架结构还可以为群体中的建筑提供稳定的支撑和保护。
3. 桥梁：框架结构在桥梁设计中也有广泛的应用。
桥梁的主要功能是承载车辆和行人的重量并跨越水体、河谷等障碍物。
桥梁的框架结构可以通过合理的布置和连接来保证桥梁的稳定性和承载能力。
4. 大跨度结构：框架结构还常被用于大跨度结构的设计中，例如体育馆、展览馆、机场候机楼等。
大跨度结构需要能够承担较大的荷载和提供较大的空间，而框架结构能够提供稳定的支撑同时充分利用空间。
5. 工业建筑：框架结构在工业建筑中也得到广泛应用，例如工厂、仓库等。
工业建筑通常需要具备较大的空间，能够容纳大型设备和储存物品。
框架结构可以提供稳定的支撑，以满足工业建筑的需求。
框架结构是建筑结构设计中常见的一种设计形式，它在各个领域都有广泛的应用。
通过合理的布置和连接，框架结构能够提供建筑的稳定性和安全性，同时充分利用空间，满足建筑的功能需求。

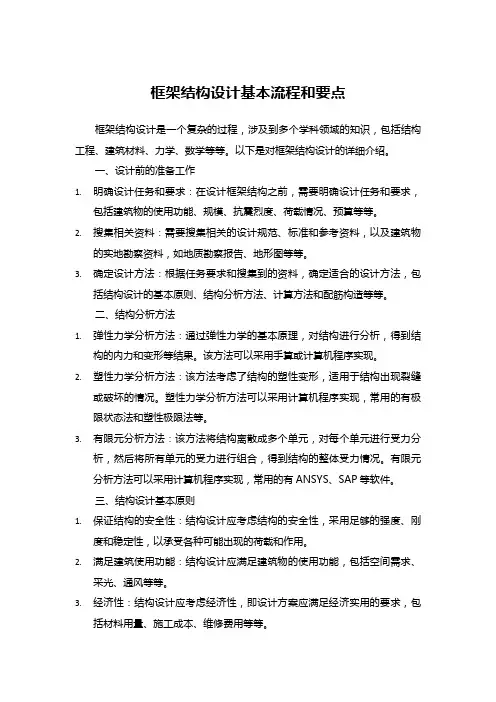

框架结构设计基本流程和要点
框架结构设计基本流程和要点框架结构设计是一个复杂的过程，涉及到多个学科领域的知识，包括结构工程、建筑材料、力学、数学等等。
以下是对框架结构设计的详细介绍。
一、设计前的准备工作1.明确设计任务和要求：在设计框架结构之前，需要明确设计任务和要求，包括建筑物的使用功能、规模、抗震烈度、荷载情况、预算等等。
2.搜集相关资料：需要搜集相关的设计规范、标准和参考资料，以及建筑物的实地勘察资料，如地质勘察报告、地形图等等。
3.确定设计方法：根据任务要求和搜集到的资料，确定适合的设计方法，包括结构设计的基本原则、结构分析方法、计算方法和配筋构造等等。
二、结构分析方法1.弹性力学分析方法：通过弹性力学的基本原理，对结构进行分析，得到结构的内力和变形等结果。
该方法可以采用手算或计算机程序实现。
2.塑性力学分析方法：该方法考虑了结构的塑性变形，适用于结构出现裂缝或破坏的情况。
塑性力学分析方法可以采用计算机程序实现，常用的有极限状态法和塑性极限法等。
3.有限元分析方法：该方法将结构离散成多个单元，对每个单元进行受力分析，然后将所有单元的受力进行组合，得到结构的整体受力情况。
有限元分析方法可以采用计算机程序实现，常用的有ANSYS、SAP等软件。
三、结构设计基本原则1.保证结构的安全性：结构设计应考虑结构的安全性，采用足够的强度、刚度和稳定性，以承受各种可能出现的荷载和作用。
2.满足建筑使用功能：结构设计应满足建筑物的使用功能，包括空间需求、采光、通风等等。
3.经济性：结构设计应考虑经济性，即设计方案应满足经济实用的要求，包括材料用量、施工成本、维修费用等等。
4.可行性和可维护性：结构设计应考虑可行性和可维护性，即设计方案应满足施工技术的要求，方便施工和维护，同时应考虑到建筑物长期使用的耐久性和可靠性。
四、荷载和作用1.荷载类型：结构设计时应考虑的荷载类型包括永久荷载、可变荷载和偶然荷载。
永久荷载包括结构自重、土压力等长期作用在结构上的荷载；可变荷载包括风荷载、雪荷载等随时间变化的作用在结构上的荷载；偶然荷载包括地震作用、人防荷载等概率小但作用大的一类荷载。

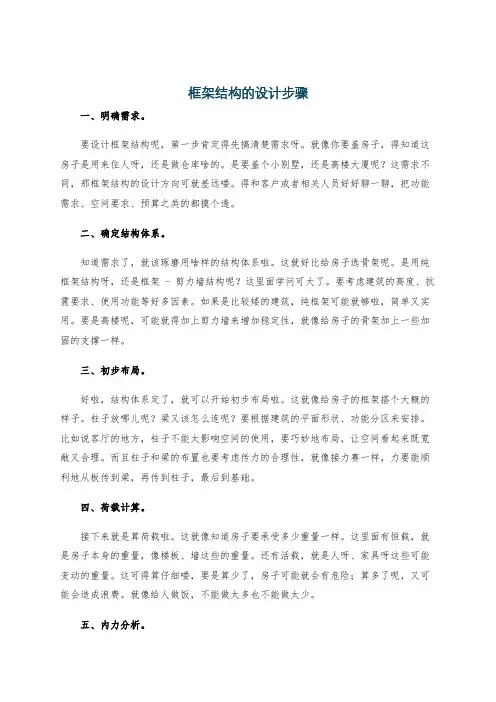

框架结构的设计步骤
框架结构的设计步骤一、明确需求。
要设计框架结构呢，第一步肯定得先搞清楚需求呀。
就像你要盖房子，得知道这房子是用来住人呀，还是做仓库啥的。
是要盖个小别墅，还是高楼大厦呢？这需求不同，那框架结构的设计方向可就差远喽。
得和客户或者相关人员好好聊一聊，把功能需求、空间要求、预算之类的都摸个透。
二、确定结构体系。
知道需求了，就该琢磨用啥样的结构体系啦。
这就好比给房子选骨架呢。
是用纯框架结构呀，还是框架 - 剪力墙结构呢？这里面学问可大了。
要考虑建筑的高度、抗震要求、使用功能等好多因素。
如果是比较矮的建筑，纯框架可能就够啦，简单又实用。
要是高楼呢，可能就得加上剪力墙来增加稳定性，就像给房子的骨架加上一些加固的支撑一样。
三、初步布局。
好啦，结构体系定了，就可以开始初步布局啦。
这就像给房子的框架搭个大概的样子。
柱子放哪儿呢？梁又该怎么连呢？要根据建筑的平面形状、功能分区来安排。
比如说客厅的地方，柱子不能太影响空间的使用，要巧妙地布局，让空间看起来既宽敞又合理。
而且柱子和梁的布置也要考虑传力的合理性，就像接力赛一样，力要能顺利地从板传到梁，再传到柱子，最后到基础。
四、荷载计算。
接下来就是算荷载啦。
这就像知道房子要承受多少重量一样。
这里面有恒载，就是房子本身的重量，像楼板、墙这些的重量。
还有活载，就是人呀、家具呀这些可能变动的重量。
这可得算仔细喽，要是算少了，房子可能就会有危险；算多了呢，又可能会造成浪费。
就像给人做饭，不能做太多也不能做太少。
五、内力分析。
荷载算好了，就该分析内力啦。
这内力就像是房子框架内部的力量分配。
哪些地方受力大，哪些地方受力小，得搞清楚。
这时候就可以用一些计算软件或者手算的方法来分析。
就像给房子做个体检，看看它的骨架哪里压力大，哪里压力小，这样才能合理地设计构件的尺寸呢。
六、构件设计。
内力分析完了，就到构件设计啦。
根据内力的大小来确定柱子、梁、板的尺寸和配筋。
柱子要足够粗，梁要足够结实，板也要能承受住上面的重量。

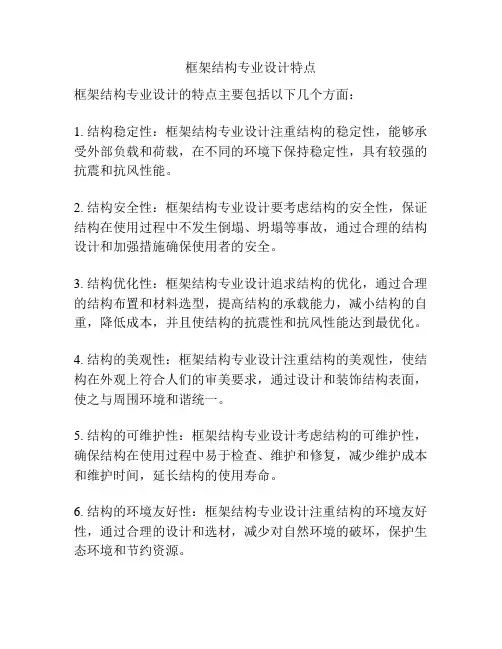

框架结构专业设计特点
框架结构专业设计特点
框架结构专业设计的特点主要包括以下几个方面：
1. 结构稳定性：框架结构专业设计注重结构的稳定性，能够承受外部负载和荷载，在不同的环境下保持稳定性，具有较强的抗震和抗风性能。
2. 结构安全性：框架结构专业设计要考虑结构的安全性，保证结构在使用过程中不发生倒塌、坍塌等事故，通过合理的结构设计和加强措施确保使用者的安全。
3. 结构优化性：框架结构专业设计追求结构的优化，通过合理的结构布置和材料选型，提高结构的承载能力，减小结构的自重，降低成本，并且使结构的抗震性和抗风性能达到最优化。
4. 结构的美观性：框架结构专业设计注重结构的美观性，使结构在外观上符合人们的审美要求，通过设计和装饰结构表面，使之与周围环境和谐统一。
5. 结构的可维护性：框架结构专业设计考虑结构的可维护性，确保结构在使用过程中易于检查、维护和修复，减少维护成本和维护时间，延长结构的使用寿命。
6. 结构的环境友好性：框架结构专业设计注重结构的环境友好性，通过合理的设计和选材，减少对自然环境的破坏，保护生态环境和节约资源。
框架结构设计思路
框架结构设计思路一、什么是框架结构设计1.1 框架的定义1.2 框架结构的意义二、框架结构设计原则2.1 单一责任原则2.2 开闭原则2.3 依赖倒置原则2.4 接口隔离原则2.5 迪米特法则三、框架结构设计步骤3.1 确定系统架构目标3.2 分析需求和问题3.3 划分功能模块3.4 设计模块之间的关系3.5 定义数据结构和接口3.6 确定流程设计和业务逻辑3.7 设计模块的组织结构3.8 制定开发规范和标准四、典型框架结构设计方法4.1 分层结构4.2 MVC模式4.3 插件化结构4.4 微服务架构五、框架结构设计的实践与总结5.1 优点5.2 风险与挑战5.3 实践案例分析5.4 总结和展望一、什么是框架结构设计1.1 框架的定义框架是指在某个特定领域中，提供了解决一类问题的基本结构、规范和工具的体系。
它是一种能够被复用的软件架构模板，用于解决特定领域的常见问题。
1.2 框架结构的意义框架结构的设计是软件开发过程中至关重要的一环。
好的框架结构设计可以提高开发效率、降低维护成本，同时能够保证系统的稳定性和可扩展性。
二、框架结构设计原则在进行框架结构设计时，需要遵循一些基本的设计原则，以确保框架的质量和稳定性。
2.1 单一责任原则单一责任原则要求一个类只负责一项职责，避免将多个职责耦合在一个类中。
2.2 开闭原则开闭原则要求软件实体（类、模块、函数等）对扩展开放，对修改关闭。
即应该通过扩展来实现系统的新功能，而不是直接修改已有代码。
2.3 依赖倒置原则依赖倒置原则要求高层模块不依赖于底层模块，而是通过抽象来实现对底层模块的依赖。
这样可以降低模块之间的耦合度，提高系统的灵活性和可维护性。
2.4 接口隔离原则接口隔离原则要求尽量使用多个专门的接口，而不是使用单一的总接口。
客户端应该仅依赖于其实际使用的接口。
2.5 迪米特法则迪米特法则要求模块之间的通信要尽量通过少数几个接口进行。
模块之间应该是松耦合的，不直接依赖于具体的实现细节。
框架结构设计
4.1 4.2 4.3 4.4 4.5 4.6 4.7 4.8 框架结构体系 框架结构布置与计算简图 竖向荷载作用下的近似计算方法－分层法 水平荷载作用下的反弯点法 水平荷载作用下改进的反弯点法－D值法 水平荷载作用下框架结构侧移计算 框架结构内力组合 框架结构设计及构造
4.1 框架结构体系
节点简化
框架节点可以简化为刚接节点、铰接节点和半刚接节点。 现浇钢筋混凝土框架结构——刚接节点 装配式框架结构——铰接节点或半刚接节点 装配整体式框架结构——铰接节点 框架支座 现浇钢筋混凝土——刚接节点 预制柱杯形基础——刚接节点、铰接节点
截面尺寸估算
框架梁截面
梁高：承重 hb=(1/12～1/18) lb；非承重hb=(1/12 ～ 1/16)lb 梁宽：bb=(1/2 ～ 1/3) hb
节点平衡求梁端弯矩
节点平衡柱轴力
Vi1 Vi2
u=1
Vi3
Sum(Fi-n)=Sum(Vij) Vi1/di1=Vi2/di2 =… Vij=Sum(Fi-n) dij / Sum(dij)
d=12i/h2
习题1 试用反弯点法求图所示框架的弯矩图。图中括号内的数值 为该杆的线刚度比值。
37kN D 74kN C 80.7kN B (0.7)
=
0.5 K 2K
同层各柱剪力分配
求得修正后的柱抗侧刚度D后，与反弯点法类似，同层柱 按抗侧刚度分配剪力。
V jk ＝ Dk
D
l 1
m
F
i j
n
i
(4-5-2)
l
式中
V jk －第 j 层第 k 个柱子所承受的剪力；
建筑框架结构设计的原则及设计方法
建筑框架结构设计的原则及设计方法建筑框架结构设计的原则和设计方法是指在建筑设计过程中，对于框架结构的设计所遵循的基本原则和设计方法。
框架结构是指由柱和梁组成的结构形式，具有简单、直观、稳定等特点。
下面将介绍一些建筑框架结构设计的原则和设计方法。
一、建筑框架结构设计原则1.力学合理原则：框架结构的设计必须遵循力学平衡的原则，使各个构件承受的力合理分布，确保结构的稳定性和安全性。
2.经济合理原则：框架结构的设计应尽量在满足功能需求的前提下，通过合理的结构形式和材料使用，降低建筑成本，提高经济效益。
3.施工可行原则：框架结构的设计应考虑到施工过程中的可行性，尤其是大跨度框架结构，需要合理的构件尺寸和施工方法，方便施工操作。
4.符合审美要求原则：框架结构的设计不仅要满足功能需求和力学要求，还要追求美观和与环境协调，以增加建筑的审美价值。
二、建筑框架结构设计方法1.确定结构形式：根据具体建筑的功能和要求，选择合适的框架结构形式，如平面形式（单跨、多跨）、体系形式（刚架体系、柱板体系）等。
2.确定结构稳定性：进行静力计算和稳定性分析，确定框架结构的稳定性要求，包括垂直稳定性和水平稳定性。
3.确定框架构件：根据力学计算结果，确定框架结构的主要构件，包括柱、梁、节点等，确保构件的承载力和刚度满足要求。
4.结构布置和调整：根据具体场地条件和建筑功能，对框架结构的布置和构件的尺寸进行合理调整，确保结构的整体协调一致。
5.施工性考虑：在框架结构设计中要考虑施工的可行性，尤其是大跨度框架结构，要合理安排施工工艺和步骤，方便施工操作。
6.美观设计：在框架结构设计中要注重美观性的考虑，可以通过合理的结构布局和材料选择等方式，使框架结构更具艺术性和审美价值。
7.材料选用：根据建筑的功能和要求，选择合适的结构材料，包括钢材、混凝土和木材等。
材料的选用要考虑结构的强度、耐久性和经济性等因素。
总之，建筑框架结构设计的原则和方法是在满足力学要求和功能需求的基础上，通过合理的结构形式和材料使用，提高建筑的经济性、施工性和美观性。
框架结构建筑设计规范
框架结构建筑设计规范框架结构建筑设计规范1. 引言随着城市化进程的快速发展，建筑结构设计规范的重要性日益凸显。
框架结构作为建筑的基本支撑系统，承担着保障建筑安全和稳定的重要任务。
本文将深入探讨框架结构建筑设计规范的多个方面，从基本概念到设计要求等各个层面进行阐述。
2. 框架结构基本概念2.1 框架结构定义：框架结构是指由柱、梁、墙板等构件构成的稳定的空间支撑系统，具有高度的可靠性和抗震性能。
2.2 框架结构分类：根据材料和形式的不同，框架结构可以分为钢结构、混凝土框架和木结构等。
2.3 框架结构特点：框架结构具有高度的强度和刚度、良好的变形性能以及适应不同荷载条件的能力。
3. 框架结构设计规范3.1 荷载要求：根据建筑用途和功能需求进行荷载计算，包括垂直荷载（自重、活荷载、风载等）和水平荷载（地震荷载、风荷载等）。
3.2 结构布局：根据建筑空间形式和功能需求，确定合适的框架结构布局，考虑结构的整体性和刚性要求。
3.3 结构构件设计：选择合适的构件尺寸和材料，进行受力分析和设计计算，确保结构的安全可靠。
3.4 抗震设计：根据地震烈度和土壤条件等因素，进行抗震设计，采取合适的抗震措施，增强结构的抗震能力。
3.5 消防安全：考虑建筑的消防安全需求，设置合适的疏散通道、防火墙等措施，确保建筑在火灾发生时的安全性。
3.6 建筑节能：结合建筑节能要求，采取合理的结构形式和保温材料，降低能耗，提高建筑的热工性能。
4. 框架结构设计实例分析4.1 某高层住宅建筑框架结构设计：以某高层住宅项目为例，通过详细分析其框架结构设计过程，包括荷载计算、结构布局、构件设计、抗震设计等，来展示框架结构设计规范的应用细节。
4.2 某体育馆框架结构设计：以某体育馆项目为例，介绍其框架结构设计中的特殊考虑因素，如大跨度设计、观众席安全等。
5. 总结与展望框架结构建筑设计规范是保障建筑安全和稳定的重要保证，通过合理的荷载计算、结构布局、构件设计和抗震设计等方面的规范要求，能够提高建筑的整体品质和抗灾能力。
框架结构设计
9）调幅后，梁端负弯矩减小，应按平衡条 件计算调幅后的跨中弯矩。梁的跨中正弯矩至 少应取按简支梁计算的跨中弯矩的一半。若为 均布荷载，则
M中
1 2
1 8
g
ห้องสมุดไป่ตู้
ql 2
例题4－1 求下图所示框架结构的内力图。已知均布荷
载 q=2.8 KN/m ， 框 架 梁 线 刚 度 ： ib=EI/L=12.4×103 KN-m, 底层框架柱线刚度： ic=EI/h=13.83×103 KN-m ， 其 余 各 层 柱 ： ic=EI/h=17.48×103 KN-m；梁跨度l＝6.0m；2、 3层高度相等h=3.0m ；1层高度h=3.6m。
解：（1）将三层框架按图（b）、(c)、(d)的形 式分解成单层框架，并将除底层之外的柱线刚 度乘以0.9的修正系数；
（a）三层框架
（d）第1层分层框架
（2）求梁柱相对线刚度。将各梁柱线刚度 除以梁的线刚度，使梁的相对线刚度为1；柱 的相对线刚度分别为：底层ic’=1.1、其余各层 ic’=1.3；
除底层外，其余各层柱线刚度乘以0.9的修 正系数（以消除将柱远端视为固定端所造成的 影响）；
3）计算和确定梁柱弯矩分配系数µ和传递 系数c：
传递系数：梁的弯矩传递系数C=1/2，底 层柱向柱脚的弯矩传递系数取C=1/2，其余各 柱的弯矩传递系数取C＝1/3。
4）计算各层梁上竖向荷载值和梁的固端 弯矩；
第四章 框架结构设计
《结构力学》弯矩分配法、无剪力分配法、迭 代法；本章分层法、反弯点法、D值法；计算机程 序一般以位移法为依据
一、计算简图 1、计算单元：
中－中原则 2、计算简图
框架较规则时， 为了计算简便，常 不考虑结构纵向和 横向之间的空间整 体作用，将纵向框 架和横向框架分别 按平面框架进行分 析计算。右图：
框架结构设计课程设计
框架结构设计课程设计一、课程目标知识目标：1. 学生能理解框架结构设计的基本概念，掌握不同类型的框架结构及其特点。
2. 学生能够描述框架结构在工程领域的应用，了解其稳定性和承重能力的决定因素。
3. 学生能够运用数学知识，进行简单的框架结构受力分析。
技能目标：1. 学生通过小组合作，能够设计并搭建一个简单的框架结构模型，展示对框架结构设计原理的理解。
2. 学生能够运用分析工具，评估框架结构的稳定性和强度，提出优化方案。
3. 学生能够利用图表和报告的形式，清晰表达结构设计过程和结果。
情感态度价值观目标：1. 学生培养对工程设计和建筑学科的兴趣，激发创新意识和解决问题的热情。
2. 学生在学习过程中发展合作精神，学会倾听和尊重他人意见，培养团队协作能力。
3. 学生能够认识到框架结构设计在现实生活中的重要性，增强社会责任感和工程伦理意识。
本课程针对五年级学生设计，结合学生的认知水平、好奇心和动手能力，旨在通过实践操作和小组合作，让学生在探索中学习，理解结构设计的基本原理。
课程注重培养学生的实际应用能力和科学探究精神，同时引导他们形成积极的价值观和态度。
通过具体可衡量的学习成果，教师能够对学生的学习进度进行有效评估，并根据需要调整教学策略。
二、教学内容本章节教学内容围绕框架结构设计的基本原理和实践操作，结合教材以下章节：1. 框架结构概念：介绍框架结构的基本定义、分类及其在建筑和工程中的应用。
2. 结构元素与受力分析：讲解框架结构中的主要元素（如梁、柱、节点等），引导学生学习结构受力分析的基本方法。
3. 框架结构稳定性：探讨影响框架结构稳定性的因素，如力的大小、方向、支撑条件等。
4. 设计与制作：指导学生运用所学知识，进行框架结构设计与模型制作。
教学内容安排如下：1. 导入新课：通过图片和实例，引导学生了解框架结构在实际生活中的应用。
2. 理论学习：讲解框架结构的概念、结构元素及受力分析。
3. 实践操作：分组进行框架结构设计与模型制作，培养学生的动手能力和团队协作精神。
框架结构设计重点的注意事项
框架结构设计重点的注意事项框架结构设计是软件开发中非常重要的一环。
它是整个软件架构的基础，决定了软件的可维护性、可扩展性和可重用性。
但是，框架结构设计也是一个非常复杂的过程，需要注意许多方面的问题。
在这篇文章中，我们将介绍一些框架结构设计重点的注意事项。
1. 明确需求在进行框架结构设计之前，首先要明确软件的需求。
一个好的框架结构应该能够满足用户的需求，因此设计者应该了解用户的需求是什么。
为了达到这一目的，设计者可以向客户或者其他相关人员进行调研，了解他们的需求。
2. 设计清晰的接口设计者应该设计出清晰的接口，使得模块之间的通信变得简单明了。
在设计接口的时候，应该考虑到接口的使用场景和接口的易用性，这样才能设计出简单易用的接口。
3. 采用模块化的设计框架结构应该采用模块化的设计，每个模块应该有自己的职责和功能。
这将使各个模块之间的关系变得更加清晰，也会让修改和维护变得更加容易。
4. 考虑可扩展性一个好的框架应该具备很强的可扩展性。
由于软件需求不断变化，使得软件需要不断地进行更新和改进。
因此，框架应该可以轻松地进行扩展，以满足用户的新需求。
5. 有良好的错误处理机制软件可能会出现各种各样的错误，出现错误时，应该有良好的错误处理机制。
这将使其更容易进行调试和维护，同时也会增加软件的可靠性。
6. 良好的文档和注释对于软件框架的维护和更新来说，文档和注释非常重要。
设计者应该编写良好的文档说明框架的使用方法，同时在代码中加入详细的注释，以便于其他开发人员了解框架的细节和实现原理。
7. 单元测试单元测试是开发中非常重要的一环。
设计者应该编写单元测试来验证代码的正确性和框架的可靠性。
这样能够在不破坏整个框架的情况下，快速定位和解决问题。
总之，框架结构设计是软件开发过程中非常核心的一环，设计者应该充分考虑上述注意事项，以确保设计出一个稳定、易用、可维护的框架。
框架结构设计.ppt
框架柱的层高即框架柱的长度可取相应的建筑层高，即取本 层楼面至上层楼面的高度，但底层的层高则应取基础顶面到二层 楼板顶面之间的距离。
4、梁截面尺寸的估算
A、框架梁截面尺寸应根据承受竖向荷载大小、跨度、抗震设防烈度。混 凝土强度等级等诸多因素综合考虑确定。
5、柱截面尺寸的估算
A、按层高估：
框架柱截面高度：h=（1/8~1/14）H，抗震设计时不小
于300mm，H为层高；
柱宽：b=（1~2/3)h；
B、按轴压比估：
框架柱的截面尺寸也可根据轴压比初估，即根据柱支承
的楼层面积由竖向荷载产生的设计轴力，按下列公式进行计
算：
Ac
N
c fc
N (1.1 ~ 1.2)N估
框架柱轴压比 c限值
结构类型
一级
抗震等级 二级
三级
框架
0.70
框架－核心筒、筒中筒
0.75
0.85
0.95
部分框支剪力墙
0.60
0.70
－
6、构件截面抗弯刚度（EI）计算
在进行框架的内力和位移计算时，现浇楼板、上有现浇叠合层的预制楼 板和楼板虽无现浇叠合层但为拉开预制板板缝且有配筋的装配整体叠合梁， 均可考虑梁的翼缘（楼板）作用。增大梁的惯性矩。此时框架梁的惯性矩可 按下表取值。
楼板
梁部位
预制楼板
现浇楼板
边框架梁
I=1.2I0 I=1.5I0
中框架梁
I=1.5I0 I=2.0I0
I0为梁的实际截面的惯性矩
I0
1 12
bh3
7、荷载计算
竖向荷载 恒荷载——结构自重 活荷载
框架结构设计的方法
框架结构设计的方法
框架结构设计的方法可以分为以下几种：
1. 自顶向下方法：从总体到细节，逐层向下进行设计，先设计整体的架构框架，再逐步细化到具体的模块和功能。
2. 自底向上方法：从细节到总体，先设计具体的模块和功能，再逐步组合起来形成整体的架构框架。
3. 面向对象方法：将系统设计分解为对象，通过对象之间的关系和交互来构建系统的架构。
使用面向对象的原则和模式来设计和组织系统的结构。
4. 事件驱动方法：将系统看作是一系列相互关联的事件和处理逻辑，通过事件触发和处理来构建系统的架构。
不同组件之间通过事件的发布和订阅来进行通信和交互。
5. 服务导向方法：将系统设计为一组可独立部署和调用的服务，通过服务之间的接口和协议来构建系统的架构。
采用服务的组合和组件化来实现系统的功能。
以上方法可以根据具体的需求和项目特点进行选择和组合，通常结合使用多种方法可以得到更好的设计结果。
同时，在设计过程中需要考虑系统的性能、可扩展
性、易用性和可维护性等方面的需求。
框架结构设计的过程和要点
框架结构设计的过程和要点第一，需求分析。
在进行框架结构设计之前，我们需要对系统的需求进行详细的分析和思考。
这包括功能需求、性能需求、安全需求等等。
通过充分了解需求，我们可以确定系统的主要功能模块和组件，并明确各个组件之间的关系和依赖。
第二，模块划分。
在确定系统的主要功能模块和组件之后，我们需要对这些组件进行合理的划分和组织。
这包括确定组件之间的接口、定义模块的职责和功能，并划分模块的访问权限和可见性。
通过合理的模块划分，可以降低系统的耦合度，提高系统的可维护性和可扩展性。
第三，架构选择。
在进行框架结构设计时，我们面临着多种架构选择。
常见的架构包括分层架构、模块化架构、微服务架构等等。
我们需要根据系统的需求和特点，选择合适的架构。
在选择架构时，我们需要考虑以下几点：系统的可伸缩性，系统的可维护性，系统的安全性，系统的性能，以及系统的可测试性。
第四，接口设计。
在进行框架结构设计时，我们需要设计合理的接口，定义模块之间的协作方式和通信方式。
接口设计应该符合开放封闭原则，即对扩展开放，对修改封闭。
良好的接口设计可以提高系统的复用性和可扩展性。
第五，错误处理。
在进行框架结构设计时，我们需要考虑系统可能出现的各种错误情况，并规定如何处理这些错误。
这包括异常处理、日志记录、报警机制等等。
良好的错误处理可以提高系统的可靠性和健壮性。
第六，测试规划。
在进行框架结构设计时，我们应该考虑如何进行有效的测试。
测试可以帮助我们发现系统的潜在问题和错误，并保证系统在各种情况下的正确性和稳定性。
因此，我们需要对系统进行详细的测试规划，并确定测试的覆盖范围和策略。
第七，性能优化。
在进行框架结构设计时，我们应该考虑如何提高系统的性能。
这包括对系统的瓶颈进行分析和优化，合理利用系统资源，采用高效的算法和数据结构等等。
性能优化可以提高系统的响应速度和吞吐量，提高系统的用户体验。
第八，安全设计。
在进行框架结构设计时，我们应该考虑系统的安全性问题，包括数据安全、网络安全、用户权限等等。
框架结构设计
建筑结构精品课
BUILDING STRUCTURE EXCELLENT COURSES
建筑结构精品课
BUILDING STRUCTURE EXCELLENT COURSES
• 3）计算中充分利用抗压强度时，节点直线锚固：≮0.7la。
柱纵筋应贯 穿中间节点
建筑结构精品课
BUILDING STRUCTURE EXCELLENT COURSES
伸入梁内柱筋截面≮柱外侧纵筋的 65%。当外侧柱筋ρ＞1.2时，伸入梁内 柱筋宜分两批截断，断点距离≮20d。
当梁上部纵筋ρ＞1.2时，弯入 柱外侧的梁上部纵筋宜分两批 截断，断点距离≮20d。
建筑结构精品课
BUILDING STRUCTURE EXCELLENT COURSES
• 节点箍筋设置 作用：约束柱筋和节点核芯区混凝土。 构造：同柱中，但间距≯200mm。 中节点（四边均有梁）—可只设沿周边箍筋，即不设复合箍筋。 顶层端节点采用柱顶外侧直线搭接时—应符合纵筋ll内箍筋的构造要 求。
建筑结构精品课
BUILDING STRUCTURE EXCELLENT COURSES
框架结构设计
• 1框架的结构形式和布置原则
• 1.1框架结构的组成特点
• 组成：横梁、立柱和基础
• 特点：平面布局灵活，易于设置大
房间的需要，承受竖向荷载很合理。 框架的抗侧刚度小，抵抗水平荷载 能力较差。
建筑结构精品课
功能要求的同时，应尽可能使其规则简单。
• 1.2.3构件的选型
• 框架梁的截面一般为矩形、十字形或花篮形，在装配整体式框架
中，也可以做成叠合梁。
• 其截面尺寸：
• h=(1/8~1/12)l0 • b=(1/2~1/3)h
框架结构设计技术
框架结构设计技术框架结构设计技术是指在软件开发过程中，根据需求和功能要求，设计出合理的框架结构，以便于软件的开发、测试、维护和扩展。
框架结构设计是整个软件开发的基础，对于软件系统的稳定性、可维护性和可扩展性都有着至关重要的影响。
在进行框架结构设计时，需要考虑以下几个方面的技术和原则。
1.分层设计：分层设计是指将整个软件系统划分为多个层次，每个层次负责不同的功能和任务。
常见的分层包括用户界面层、业务逻辑层、数据访问层等。
分层设计能够实现功能的独立性和可重用性，减少不同层次之间的依赖性，便于后续的开发和维护。
2.模块化设计：模块化设计是指将整个软件系统划分为多个功能独立、可重用的模块。
每个模块负责一项特定的功能，模块之间通过接口进行通信和数据交换。
模块化设计可以提高软件系统的可维护性和扩展性，便于团队合作开发和功能的增加和修改。
3.接口设计：接口是不同模块之间进行数据交换和通信的桥梁。
良好的接口设计能够确保模块之间能够有效地协同工作，减少模块之间的耦合性。
在接口设计时，需要考虑接口的规范性、一致性和可扩展性，以便于后续的功能增加和修改。
4.配置管理：配置管理是指对软件系统的配置信息进行管理和控制，包括环境配置、参数配置、资源配置等。
良好的配置管理能够提高软件系统的可移植性和可扩展性，便于在不同的环境中部署和运行。
5.异常处理：异常处理是指对软件系统中可能出现的错误和异常情况进行有效的捕获和处理。
良好的异常处理能够提高软件系统的稳定性和可靠性，减少因为错误和异常导致的系统崩溃和数据丢失。
6.安全性设计：安全性设计是指在框架结构设计中考虑软件系统的安全性，防止恶意攻击和数据泄露。
常见的安全性设计技术包括访问控制、身份认证、数据加密等。
7.性能优化：性能优化是指在框架结构设计中考虑软件系统的性能和效率，提高系统的响应速度和资源利用率。
常见的性能优化技术包括程序并行化、数据库索引优化、网络传输优化等。
在框架结构设计时，还需要根据具体的需求和开发环境选择合适的技术和工具，如设计模式、开发框架、集成开发环境等。
框架结构设计步骤流程
框架结构设计步骤流程一、需求分析。
在做框架结构设计之前呀，得先知道要设计个啥。
这就像是要盖房子，得先知道是盖住宅呢，还是盖商场呀。
要了解这个建筑的用途，是住人的就得考虑舒适度，是办公的就得考虑空间布局合理。
还要清楚这个建筑大概要容纳多少人或者多少设备之类的。
比如说一个小办公室，可能就几个人办公，和一个大公司几百人的办公区域那设计能一样吗？这一步就像是给整个设计定个大方向，要是这个没搞清楚，后面的设计就像没头的苍蝇乱撞啦。
二、场地勘察。
了解完建筑需求，就得去场地看看啦。
这可不是随便走走看看风景哦。
要看看这块地的土质怎么样，是硬邦邦的岩石，还是软软的泥土呢？要是土质不好，那对框架的基础设计可就有很大影响了。
就像人站在不同的地面上，沙地就容易陷下去，硬地就很稳。
还要看看场地周围的环境，有没有河流呀，会不会有洪水呀，有没有高压线之类的。
要是旁边有高压线，那建筑的高度可能就得受到限制啦，总不能让建筑和高压线来个亲密接触吧。
这一步就像是给我们的框架找个合适的“落脚点”，确保它能稳稳地站在那儿。
三、初步设计。
场地的事儿搞定了，就可以开始初步设计框架啦。
这时候要先确定框架的类型，是钢结构的呢，还是混凝土结构的呀？钢结构的就像搭乐高一样，一块块的钢材拼起来，很坚固也很灵活。
混凝土结构呢，就像一块大砖头，很厚实。
这得根据建筑的需求和场地的条件来选择。
然后就是确定框架的柱网布局，柱网就像是框架的骨架，柱子的间距要合理。
要是间距太大了，中间的梁就会很吃力，就像一个人挑着很重的东西，走不稳的。
初步设计阶段就像是给框架画个草图，虽然还不精细，但大概的样子已经出来了。
四、荷载计算。
框架得承受很多东西呢，就像人要承受生活的压力一样。
这里面有恒载，就是建筑本身的重量，像楼板、墙这些都是固定的重量。
还有活载，这就像人在房子里走来走去，家具的摆放变动之类的。
风荷载也不能忽视，特别是在那些风大的地方，要是框架不结实，一阵大风就把房子吹歪了。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
非抗震设计时框架梁的配筋构造
抗震设计时框架梁的配筋构造
事件：钢筋锚固长度不够产生裂缝 美国一停车库为七层现浇长跨板结构，一边挑出3.35m，在拆模后不久发现每层在
同一处产生裂缝。
需要钢筋长度 实际钢筋长度
每层同处产生裂缝
重点内容
• 框架结构的组成、优缺点及施工方法 • 框架梁的截面抗弯刚度 • 框架结构计算基本假定 • 分层法的计算假定、计算方法、注意事项 • 反弯点法的计算假定、计算方法 • D值法对反弯点法的改进内容 • 延性框架的概念 • 框架截面设计与构造要求
结构类型
框架 框架-剪力墙
框支柱
柱轴压比限制
一
0.70 0.75 0.6
抗震等级 二
0.80 0.85 0.7
三
0.90 0.95 —
4、框架柱构造要求
（1）最小截面尺寸 框架柱的截面尺寸应符合下列各项要求：
b,h250 （非抗震设计） b,h300 （抗震设计） d 350 （圆柱截面设计）
无地震作用组合：
框架柱斜截面受剪承载力按下式计算：
Vcol
1
RE
1.05
1
ftbchc0
f yv
Asv s
hc0
0.056N
当框架柱出现拉力时，其斜截面承载力应按下式计算：
Vcol
1
RE
1.05
1
ftbchc0
f yv
Asv s
hc0
-0.2N
式中：
——柱的计算剪跨比， Hn ；当 1时，取 1；当 3时，取 3；
h ---梁截面有效高度，节点两侧梁截面高度不等时可取平均值； b0
a s ---梁受压钢筋合力点至受压边缘的距离； H c ---柱的计算高度，可采用节点上下柱反弯点之间的距离； h b ---梁的截面高度，节点两侧梁截面高度不等时可取平均值；
---节点剪力增大系数，一级取1.35,二级取1.2。 c
框架结构设计
5.4.3 框架柱设计
1、强柱弱梁 为了使塑性铰首先在梁中出现，同一节点柱的抗弯能力要大于梁的抗弯能力。
（1）轴力、弯矩设计值
无地震作用组合：取最不利内力组合作为轴力、弯矩设计值 有地震作用组合：轴力设计值取最不利内力组合、弯矩设计
值要根据强柱弱梁及局部加强等要求调整增大
• 按强柱弱梁的要求调整柱端弯矩设计值 柱端组合的弯矩设计值应按下式计算确定：
Mb---节点左右梁端顺时针或反时针方向截面组合的弯矩设计值之和； Mbu--a-节点左右梁端纵向受拉钢筋实际配筋面积（考虑受压筋）和
计算的受弯承载力所对应的弯矩值之和。
材料强度标准值
（2）节点核芯区截面受剪承载力的验算 一、二级框架：
V j1 R E 1 .1jftb jh j 0 .0j 5 N b b c j fyA v sv h b j 0 s a s
直交梁对节点核心区有明显约束作用。满足一定条件的四边有梁的节点，核心区混凝土抗剪强 度可提高50～100%。节点区的破坏与交于节点的梁、柱破坏顺序有关，弱柱强梁型的节点区破坏严 重。
根据强节点的设计要求，框架节点的设计准则： （1）节点的承载力不应低于其连接构件（梁、柱）的承载力； （2）多遇地震时，节点应在弹性范围内工作； （3）罕遇地震时，节点承载力的降低不得危及竖向荷载的传递； （4）节点配筋不应使施工过分困难。
0.6
角柱
1.2
1.0
0.9
0.8
（d)柱的总配筋率不应大于5%; （e)一级且剪跨比大于2的柱，每侧纵向钢筋配筋率不宜大于1.2%。
5.4.3 框架柱设计
4、加强柱端约束 加密箍筋可以：承担柱子剪力；约束混凝土，改善混凝土的变形性能，提高构件的
延性；防止混凝土过早地压溃及防止纵向钢筋的压曲失稳。
V c ---柱的剪力增大系数，一级为1.4,二级为1.2,三级1.1。
5.4.3 框架柱设计
2、强剪弱弯
一、二、三级框架的长柱和框支层的长柱箍筋加密区以外的部位，四级框架柱和无地 震作用组合的框架柱框支柱，取不利内力组合剪力计算值作为剪力设计值。
（2）柱斜截面受剪承载力
无地震作用组合：
V c1 .7 1f5 tb ch c0fyv A s sv h 00 .0N 7
b . 当梁柱轴线重合但验算 可采用下列二者的较小
方向的梁截面宽度不小 ：
b j bc 方向的梁截面宽度小于 值：
于该侧柱截面宽度的 该侧柱截面宽度的
c. 当梁柱轴线不重合，偏
b j bb 0.5hc b j bc 心距不大于柱宽的
1 / 4时，可采用下列三者的
b j bb 0.5hc
b j bc
2、强剪弱弯 （1）柱剪力设计值 柱的抗剪强度要高于它的抗弯强度（强剪弱弯）。
一、二、三级框架柱
V
Vc
Mct Mcb Hn
9度和一级框架结构尚应符合：
V 1.2MctuaMcbua
H n ---柱的净高；
Hn
Mct、Mcb--分组别合为的柱弯上矩、设下计端值逆; 时针或顺时针方向正截面
Mctua、Mcbu-标a-准-分值别计为算柱的上抗、弯下承端载逆力时所针对或应顺的时弯针值方；向根据实配钢筋面积(考虑受压筋)和材料强度
5、加强柱端约束
4.9 框架节点核芯区抗震设计 破坏形态
在轴压力、弯矩和剪力的共同作用下，节点区发生由于剪切和主拉应力造成的脆性破坏。
原因有： 钢筋数量多，振捣不均匀， 影响质量； 梁柱内纵筋深入节点锚固 长度不足，纵筋拔 出； 箍筋过少，抗剪能力不足。
梁柱节点处的剪切破坏
框架节点破坏的主要形式是节点核心区剪切破坏和钢筋锚固破坏。 节点主要受剪力和压力的组合作用，节点核心区未开裂前，箍筋应力很小，基本上是混 凝土承受剪力。约当剪力达到核心区极限抗剪能力60～70%时，混凝土突然发生对角贯通裂 缝，节点刚度明显降低，箍筋应力也突然增大，个别甚至屈服，此后斜裂缝增多赠宽，箍筋 陆续达到屈服。
2hc0 N ——考虑地震作用组合的柱轴向压力或拉力设计值，当N 0.3fcbchc时，取N 0.3fcbchc；
RE ——承载力抗震调整系数，取0.85；
Asv ——同一截面内各肢水平箍筋的全部截面面积； s——箍筋间距。
5.4.3 框架柱设计
3、控制柱的轴压比 规范规定：
柱轴压比不应超过下表，但Ⅳ类场地上的较高层建筑柱轴压比限值应适当减小。
9度时
V j1 R E 0 .9jftb jh jfyA vsv h j b 0s a s
f t ---混凝土抗拉强度设计值； N ---对应与组合剪力设计值的上柱组合轴向压力较小值；
f yv ---箍筋抗拉强度设计值； A svj ---核心区有效验算宽度范围内同一截面验算方向箍筋的总截面面积;
非抗震设计
l1 la
抗震设计
llE laE
式中l1
—受拉钢筋的搭接长度； —受拉钢筋的锚固长度，应按现行《混凝土结构设计规范》规定采用；
la
l —抗震设计时受拉钢筋的锚固长度； aE 一、二级抗震等级
laE1.15la
三级抗震等级
laE1.05la
四级抗震等级
laE1.00la
—受拉钢筋搭接长度修正系数，同一连接区段内搭接钢筋面积百分率不大于25%、 50%和100%时，分别取1.2、1.4和1.6。
V0.25cfcbchc0
有地震作用组合：
V1RE(0.2cfcbchc0)
h 柱截面的有效高度 c0
（2） 柱内纵向钢筋的配置 （a)宜对称布置； （b)截面尺寸大于400的柱，纵向钢筋间距不宜大于200;
（c)纵向钢筋的最小配筋率应按下表采用;
抗震等级
类别
一
二
三
四
中柱和边柱
1.0
0.8
0.7
• 框支柱 一、二级框支柱由地震作用引起的附加轴力应分别乘以增大系数1.5、1.2；
一、二级框支柱的顶层柱上端和底层柱下端，其组合的弯矩设计值应分别乘以增大系数1.5、1.2。
• 角柱 按照上述方法调整后的组合弯矩设计值再乘以不小于1.1的增大系数
（2）柱正截面受弯承载力验算
• 按照钢筋混凝土偏心受压柱构件进行计算 • 抗震设计框架的角柱按双向偏心受压构件验算
1.节点核芯区抗剪承载力的验算
三、四级框架节点核心区可不进行抗震验算， 但应符合构造措施的要求。
（1）节点核芯区组合的剪力设计值
Vj h cb0M asb 1h H b0 c a hb s
9度和一级框架尚应符合
Vj 1.1 hb0 5M asbu a1h H b0 c a hb s
b j 0 .5b b bc 0 .25 hc e
b
、
cห้องสมุดไป่ตู้
h
c
—
—分别为柱截面的宽、
b j 、 h j — —分别为节点截面的有
高； 效宽度、高度；
e — —梁与柱中线的偏心距
。
1 / 2时， 1 / 2时，
较小值：
2、梁柱纵筋在节点区的锚固
钢筋接头可采用机械接头、搭接接头和焊接接头。受拉钢筋绑扎搭接接头的搭接长度 应根据位于同一连接区段内搭接钢筋面积百分率按下式计算，且不应小于300。
s ---箍筋间距；
j —梁的约束影响系数，梁板为现浇，梁柱中线重合，四侧各梁截面宽度不小于该侧柱截面宽度 的1/2且正交方向梁高度不小于框架梁高度的3/4时，可采用1.5；9度时宜采用1.25；其他情况均 采用1.0。
（3）节点截面有效宽度
a . 当梁柱轴线重合且验算 b j 可采用该侧柱截面宽度
4、加强柱端约束
H c /6
取 大
hc
值
500
Hc
