拱形骨架护坡施工方案

拱形骨架护坡施工方案-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN路基拱形骨架护坡施工方案一、工程概况1、我工区承担的K0+660~K0+820右侧路基边坡设计采用拱形骨架护坡。

截水骨架、基础、踏步均采用浆砌片石就地砌筑，拱形截水骨架的主骨架应做成槽型，分流排除地表水。

2、拱形骨架由主骨架和支骨架组成，主骨架与边坡水平线垂直，间距4m；支骨架呈弧形，垂直线路方向的间距为4m。

主骨架厚，支骨架厚。

3、在两侧范围内，应用浆砌片石镶边加固；截水骨架内采用喷播植草，草籽混播比例：狗牙根：白芽：白三叶：黄蒂菊：桎木：云实=3:2:2:1:1:1。

4、每40m左右设置沉降缝一道，缝内填塞深度不小于的沥青麻筋。

5、砌筑骨架前应按设计要求在每条骨架的起讫点挂线放样，然后开挖骨架沟槽，沟槽尺寸根据骨架尺寸而定。

6、如遇道路周边用地同时开发成此交叉口处另一规划道路近期内将实施时，可取消拱形骨架护坡。

二、材料准备1、材料骨架防护的混凝土和浆砌片石材料主要是砂石、外加剂、水泥、砂、片石。

材料进场前需各种原材料的品质进行试验，合格后方可进场，在材料进场后还要对混凝土的原材料进行抽检，其各项指标均要符合设计的要求。

2、施工设备小型运输设备、混凝土拌合机。

3、施工场地对路堤边坡清理完毕后，将场地清理平整，合理解决原材料的堆放、电力、水源的问题。

三、浆砌片石施工工艺1、施工工艺片石砌筑采用挤浆法分层、分层砌筑：分段位置设在层降缝或伸缩缝处，两相邻段的砌筑高差不大于120mm，分层水平砌缝大致水平。

各砌块的切缝相互错开，切缝饱满。

各砌层先砌外圈定位砌块，并与里层砌块连成一体。

定位砌块选用表面较平整且尺寸较大的石料，定位砌缝满铺砂浆，不得镶嵌小石块。

定位砌块砌完后，先在圈内底部铺一层砂浆，其厚度使石料在挤压安砌时能紧密连接，且砌缝砂浆密实、饱满。

砌筑腹石时，石料间的切缝互相交错、咬搭，砂浆密实。

石料不得无砂浆直接接触，也不得干填石料后铺灌砂浆；石料大小搭配，较大的石料以大面为底，较宽的砌缝可用小石块挤塞，挤浆时用小锤敲打石料，将砌缝挤紧，不得留有孔隙。

拱形骨架护坡施工方案

拱形骨架护坡施工方案一、引言随着城市发展的不断壮大，城市规划和建设中需要考虑土地利用的合理化和环境保护的要求。

而在城市建设中，护坡工程起到了重要的作用，不仅可以保护土地不受侵蚀，还能美化城市环境，提升居民的生活质量。

而拱形骨架护坡作为一种新型的护坡施工方案，因其具有结构稳定、施工简便和经济实用等优点，越来越受到城市规划和建设领域的关注和应用。

二、施工方案概述拱形骨架护坡施工方案是一种以拱形结构为主体的护坡工程方案。

其施工步骤主要包括地形勘测、设计计算、材料准备、土方开挖、骨架搭设、填土压实和护面处理等环节。

1. 地形勘测：首先需要进行对护坡地形的勘测，包括地势高低、坡度角度、土壤性质等数据的测量，以便进行后续的设计计算和材料准备。

2. 设计计算：根据地形勘测的数据，进行设计计算，确定拱形骨架的高度、宽度、间距等参数，并进一步确定所需的建材和施工方式。

3. 材料准备：根据设计计算的结果，准备所需的建材，包括钢筋、混凝土、填土等。

同时，还需要准备必要的施工设备和工具。

4. 土方开挖：在材料准备完成后，按照设计要求进行土方开挖，将原有土壤挖掉，以便后续的骨架搭设和填土施工。

5. 骨架搭设：在土方开挖完成后，开始进行拱形骨架的搭设工作。

根据设计要求，利用钢筋和混凝土搭建起拱形骨架结构，确保其结构稳定和承载能力。

6. 填土压实：在骨架搭设完成后，开始进行填土压实工作。

将填土逐层填充到骨架内部，并采用合适的压实方法，使填土紧密排列，提高坡面的稳定性和负荷能力。

7. 护面处理：填土压实完成后，对护坡进行护面处理，可以采用喷涂混凝土、植被覆盖等方式，以增强护坡的美观性和环境适应性。

三、施工注意事项在拱形骨架护坡施工过程中，需要注意以下几个方面：1. 设计计算准确：在进行设计计算时，要充分考虑地形特点、土壤性质和坡度等因素，确保设计的拱形骨架能够满足护坡的稳定和承载要求。

2. 建材选用合理：选择合适的钢筋、混凝土和填土材料，确保其质量符合相关标准和要求，以保证施工过程中的安全和护坡工程的可靠性。

拱形骨架护坡施工方案

拱形骨架护坡施工方案1. 引言拱形骨架护坡是一种常用的施工技术，用于防止土壤侵蚀和坡面塌方，保护土地资源和人民财产安全。

本文将介绍拱形骨架护坡的施工方案，包括设计要求、施工步骤和材料选用。

2. 设计要求在进行拱形骨架护坡的施工前，需要明确以下设计要求：2.1 护坡类型根据实际情况确定护坡类型，可以选择护坡桩、护坡墙或护坡面等，根据地形、土壤类型和坡度等因素进行选择。

2.2 护坡高度根据护坡的功能需求，确定护坡的高度。

一般情况下，护坡的高度应满足土壤侵蚀控制的要求，并考虑到坡面的稳定性。

2.3 抗滑安全系数护坡的抗滑安全系数是指护坡结构在承受荷载时的稳定性。

根据土壤类型、坡度和护坡材料的强度等因素，确定抗滑安全系数的要求。

2.4 施工期限根据工程进度和施工条件，确定施工期限。

施工期限的确定要充分考虑施工工艺的复杂性和不可控因素对工期的影响。

3. 施工步骤3.1 前期准备在正式进行拱形骨架护坡施工之前，需要进行必要的前期准备工作。

3.1.1 土壤平整将施工现场的土壤进行平整，清除杂草、石块和其他障碍物，保证施工区域的整洁。

3.1.2 基础处理对需要施工的区域进行基础处理，包括挖掘基坑、夯实土壤和灌注混凝土等工作，确保护坡基础的稳固性。

3.2 骨架搭建3.2.1 材料准备根据设计要求，选择合适的护坡材料，如钢筋、钢板或混凝土等。

对材料进行检查和预处理，确保材料的质量和适用性。

3.2.2 骨架搭建根据设计要求和施工图纸，进行骨架的搭建。

将护坡材料按照设计要求进行加固和连接，确保骨架的稳定性和承载能力。

3.3 填土与护面3.3.1 填土根据骨架的高度和设计要求，进行填土工作。

填土时需要注意均匀分布，避免土壤的不均匀沉降和坡面的不平整。

3.3.2 护面在填土完成后，对坡面进行护面处理。

可以采用植被、混凝土抹面或其他合适的方式进行护面，以增加坡面的稳定性和美观度。

3.4 后期处理3.4.1 清理施工现场在施工完成后，对现场进行清理，清除施工垃圾和材料残留物，保持施工现场的整洁。

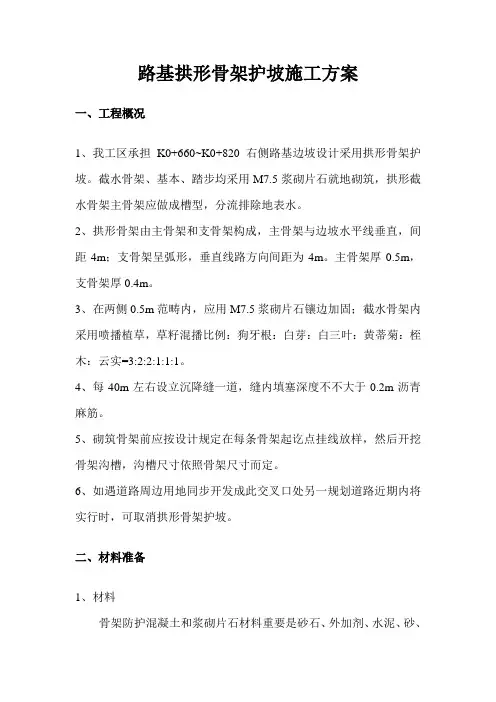

拱形骨架护坡施工方案样本

路基拱形骨架护坡施工方案一、工程概况1、我工区承担K0+660~K0+820右侧路基边坡设计采用拱形骨架护坡。

截水骨架、基本、踏步均采用M7.5浆砌片石就地砌筑，拱形截水骨架主骨架应做成槽型，分流排除地表水。

2、拱形骨架由主骨架和支骨架构成，主骨架与边坡水平线垂直，间距4m；支骨架呈弧形，垂直线路方向间距为4m。

主骨架厚0.5m，支骨架厚0.4m。

3、在两侧0.5m范畴内，应用M7.5浆砌片石镶边加固；截水骨架内采用喷播植草，草籽混播比例：狗牙根：白芽：白三叶：黄蒂菊：桎木：云实=3:2:2:1:1:1。

4、每40m左右设立沉降缝一道，缝内填塞深度不不大于0.2m沥青麻筋。

5、砌筑骨架前应按设计规定在每条骨架起讫点挂线放样，然后开挖骨架沟槽，沟槽尺寸依照骨架尺寸而定。

6、如遇道路周边用地同步开发成此交叉口处另一规划道路近期内将实行时，可取消拱形骨架护坡。

二、材料准备1、材料骨架防护混凝土和浆砌片石材料重要是砂石、外加剂、水泥、砂、片石。

材料进场前需各种原材料品质进行实验，合格后方可进场，在材料进场后还要对混凝土原材料进行抽检，其各项指标均要符合设计规定。

2、施工设备小型运送设备、混凝土拌合机。

3、施工场地对路堤边坡清理完毕后，将场地清理平整，合理解决原材料堆放、电力、水源问题。

三、浆砌片石施工工艺1、施工工艺片石砌筑采用挤浆法分层、分层砌筑：分段位置设在层降缝或伸缩缝处，两相邻段砌筑高差不不不大于120mm，分层水平砌缝大体水平。

各砌块切缝互相错开，切缝饱满。

各砌层先砌外圈定位砌块，并与里层砌块连成一体。

定位砌块选用表面较平整且尺寸较大石料，定位砌缝满铺砂浆，不得镶嵌小石块。

定位砌块砌完后，先在圈内底部铺一层砂浆，其厚度使石料在挤压安砌时能紧密连接，且砌缝砂浆密实、饱满。

砌筑腹石时，石料间切缝互相交错、咬搭，砂浆密实。

石料不得无砂浆直接接触，也不得干填石料后铺灌砂浆；石料大小搭配，较大石料以大面为底，较宽砌缝可用小石块挤塞，挤浆时用小锤敲打石料，将砌缝挤紧，不得留有孔隙。

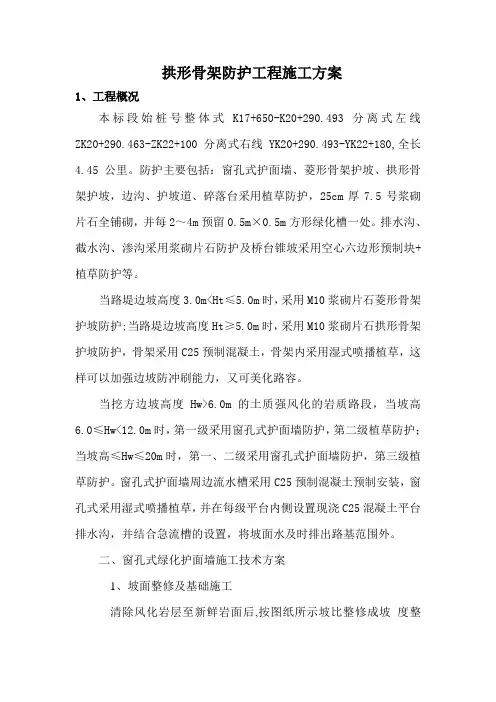

拱形骨架防护工程施工方案

拱形骨架防护工程施工方案1、工程概况本标段始桩号整体式K17+650-K20+290.493分离式左线ZK20+290.463-ZK22+100分离式右线YK20+290.493-YK22+180,全长4.45公里。

防护主要包括：窗孔式护面墙、菱形骨架护坡、拱形骨架护坡，边沟、护坡道、碎落台采用植草防护，25cm厚7.5号浆砌片石全铺砌，并每2～4m预留0.5m×0.5m方形绿化槽一处。

排水沟、截水沟、渗沟采用浆砌片石防护及桥台锥坡采用空心六边形预制块+植草防护等。

当路堤边坡高度3.0m<Ht≤5.0m时，采用M10浆砌片石菱形骨架护坡防护;当路堤边坡高度Ht≥5.0m时，采用M10浆砌片石拱形骨架护坡防护，骨架采用C25预制混凝土，骨架内采用湿式喷播植草，这样可以加强边坡防冲刷能力，又可美化路容。

当挖方边坡高度Hw>6.0m的土质强风化的岩质路段，当坡高6.0≤Hw<12.0m时，第一级采用窗孔式护面墙防护，第二级植草防护；当坡高≤Hw≤20m时，第一、二级采用窗孔式护面墙防护，第三级植草防护。

窗孔式护面墙周边流水槽采用C25预制混凝土预制安装，窗孔式采用湿式喷播植草，并在每级平台内侧设置现浇C25混凝土平台排水沟，并结合急流槽的设置，将坡面水及时排出路基范围外。

二、窗孔式绿化护面墙施工技术方案1、坡面整修及基础施工清除风化岩层至新鲜岩面后,按图纸所示坡比整修成坡度整齐的坡面,并使砌筑地带的标高和边坡坡度与图纸要求相一致.由于爆破或其他原因造成的超挖部分应以与墙体相同的圬工砌补.修整边坡时,应按图纸所示挖好台阶,放出窗孔中心线并预留窗孔. 坡面修整后, 即可进行基础的开挖, 基脚部位应落在可靠的地基上,承载力满足设计要求,并报请监理工程师验收合格后,才能砌筑基础.当基础修筑在不同岩层时,应在其相邻处设置沉降缝一道.2、窗孔外护面墙砌筑坡面修整及基础砌筑经检验合格后, 即可进行窗孔外护面墙砌筑.砌筑时应根据图纸规定的伸缩缝分段,自下而上逐层砌筑,直至墙顶.当达到耳墙位置时,应先进行耳墙砌筑.砌筑时应选用厚度不小于15 cm 的片石,卵形或薄片, 风化剥落,受腐蚀严重的石料不得使用.砌筑石块在使用前应浇水湿润,石料表面如有泥土,水锈,应清洗修凿干净, 较大的砌块应放置在下层,且大面朝下,石块尖锐突出部分应敲掉.墙背与坡面应密贴结合,砌体咬口紧密,错缝,砂浆饱满,不得有通缝,叠砌,贴砌和浮塞,砌体勾缝应牢固和美观.当砌至顶部时,应及时用砂浆抹面封水.3、伸缩缝的设置按照设计图纸要求每隔10~20m 应设置2cm 宽的伸缩缝一道,用沥青麻絮填塞,深入10~20cm,心部可空着.按垂直路线线型布置.4、培土植草护面墙砌筑完毕,应及时对窗孔进行培土,植草.5、安全生产施工时必须严守安全生产规程,杜绝安全生产责任事故. 四,环境保护严格按规范施工, 尽量避免或减少施工对周围群众生活造成的不利影响,并时刻注意保持施工与周边环镜的协调.三、衬砌拱护坡施工施工技术方案1.原材料使用要求(1)砌体的石料均现场验收，片石形状宜为大致方正，上下面大致平整，一般不需加工或稍加修整，石质应均匀，不易风化，无裂纹，无风化剥落层或裂纹。

路基拱形骨架护坡施工方案

目录1、编制依据 (1)2、工程概况 (1)3、施工总体安排 (2)3.1主要人员配置 (2)3.2主要机械设备配置 (3)3.3混凝土供应 (3)3.4工期计划 (3)4、施工工艺及施工程序 (3)4.1 施工工艺 (3)4.2 施工程序 (4)5、质量检验标准 (4)6、质量保证措施 (5)6.1 质量目标 (5)6.2 质量保证体系 (5)6.3质量保证措施 (6)7、保证安全措施 (8)7.1安全目标 (8)7.2安全保证体系 (8)7.3保证邻近线行车安全､施工､人身､设备安全措施 (11)8、文明施工措施 (14)路基拱形骨架护坡施工方案1、编制依据（1）《高速铁路路基施工验收标准》GB10751-2010（2）《高速铁路路基工程施工指南》铁建设【2010】241号（3）本工程设计文件及图纸（4）通过现场踏勘，调查、收集所获取的资料。

2、工程概况本标段为杭黄铁路站前Ⅱ标，起止里程段落DK260+029.110～DK285+480.980，正线共计长25.413km，与合福高速铁路并行。

其中路基全长约8.073km，边坡主要采用拱形截水骨架护坡和空心砖内客土植草灌护坡，其中，拱形截水骨架护坡具体分布段落如下表。

3、施工总体安排3.1主要人员配置我项目部按照要求组织相关人员、机械设备已全部进场，并确定其职责、人员分工，具体分工如下:3.2主要机械设备配置3.3混凝土供应架子一队范围内拱形截水骨架混凝土由3#拌合站供应，架子二队范围内拱形截水骨架混凝土由5#拌合站供应，架子三队范围内拱形截水骨架混凝土由2#拌合站供应，架子五队范围内拱形截水骨架混凝土由1#拌合站供应。

3.4工期计划拱形截水骨架护坡计划工期为2015年4月5日至2015年4月10日。

4、施工工艺及施工程序4.1 施工工艺施工准备测量放线整修边坡施工放样沟槽开挖立模支护报检验收浇筑骨架洒水养护实体验收4.2 施工程序（1）截水骨架采用C30混凝土浇筑。

路基边坡拱形骨架防护施工方案

路基边坡拱形骨架防护施工方案×××路基边坡防护工程施工技术方案一、工程概况1、工程简介本标段线路经过区域为低山丘岭地带,地形起伏较大。

部分路段为高挖方,边坡高度最大达50m,边坡开挖面大,岩层结构复杂,且层与层之间滑动面较多,采用锚杆框架梁加固或者锚索防护起“固脚”、“强腰”及提高坡体整体稳定性的作用;部分路堑边坡为石质挖方边坡,坡面为微、弱风化岩,整体性、稳定性相对较好,采用锚杆挂网喷射厚层基材植被﹙喷混植草﹚防护; 部分路堑边坡为强、全风化岩边坡,采用拱形骨架+六棱块植草防护;对部分稳定性较差的高陡边坡采用窗孔式护面墙、锚杆﹙索﹚混凝土框架梁结合框架内喷混植草防护; 部分路段为土质挖方边坡,当高度≤5m时,采用三维植被网种草防护; 当高度＞5m时, 采用拱形或人字形骨架结合三维植被网种草防护;路堑顶部设置堑顶截水沟;边坡平台上设置平台截水沟,将该段内的地表水排入两侧自然沟,截排水沟均采用M7.5浆砌片石砌筑。

部分路段为填方路段, 当高度≤5m时,采用铺草皮防护; 当高度＞5m时, 采用拱形或棱形骨架护坡结合铺草皮防护;部分路段经过河道、水塘,易受水流冲刷,坡脚至设计水位50㎝的边坡采用M7.5号浆砌片石护坡防护。

1.1 地形、地貌本路段经过区域地形起伏较大，坡度较陡，其间发育浅洼地，山岭脊线明显，山体不高。

1.2 气象、水文本区属南亚热带季风气候区，春夏秋冬四季分明，且春暖雨绵，夏暑酷热，秋明气爽，冬少冰霜。

年平均气温20.4℃，极端最高气温36.6～38.7℃。

最低气温1℃左右，年均降雨量1530～2033mm雨季多集中在每年的4－9月份，约占全年降水量的80﹪，其中以4、5月份最多，降雨量大于700㎜。

本区发育最大河流为和平河，和平河两岸山势陡峭，山体破碎，河床比降较大，河槽主要由卵砾石组成，有大量漂石，河滩主要为粘土。

本区山间溪流也发育，但季节性较强。

区内地表水系不发育，地下水主要靠大气降水补给，水量一般较贫乏，水位受地形及季节影响较大。

拱形骨架护坡施工方案

路基拱形骨架护坡施工方案一、工程概况1、我工区承担的K0+660~K0+820右侧路基边坡设计采用拱形骨架护坡。

截水骨架、基础、踏步均采用M7.5浆砌片石就地砌筑，拱形截水骨架的主骨架应做成槽型，分流排除地表水。

2、拱形骨架由主骨架和支骨架组成，主骨架与边坡水平线垂直，间距4m；支骨架呈弧形，垂直线路方向的间距为4m。

主骨架厚0.5m，支骨架厚0.4m。

3、在两侧0.5m范围内，应用M7.5浆砌片石镶边加固；截水骨架内采用喷播植草，草籽混播比例：狗牙根：白芽：白三叶：黄蒂菊：桎木：云实=3:2:2:1:1:1。

4、每40m左右设置沉降缝一道，缝内填塞深度不小于0.2m的沥青麻筋。

5、砌筑骨架前应按设计要求在每条骨架的起讫点挂线放样，然后开挖骨架沟槽，沟槽尺寸根据骨架尺寸而定。

6、如遇道路周边用地同时开发成此交叉口处另一规划道路近期内将实施时，可取消拱形骨架护坡。

二、材料准备1、材料骨架防护的混凝土和浆砌片石材料主要是砂石、外加剂、水泥、砂、片石。

材料进场前需各种原材料的品质进行试验，合格后方可进场，在材料进场后还要对混凝土的原材料进行抽检，其各项指标均要符合设计的要求。

2、施工设备小型运输设备、混凝土拌合机。

3、施工场地对路堤边坡清理完毕后，将场地清理平整，合理解决原材料的堆放、电力、水源的问题。

各砌块的切缝相互错开，切缝饱满。

各砌层先砌外圈定位砌块，并与里层砌块连成一体。

定位砌块选用表面较平整且尺寸较大的石料，定位砌缝满铺砂浆，不得镶嵌小石块。

定位砌块砌完后，先在圈内底部铺一层砂浆，其厚度使石料在挤压安砌时能紧密连接，且砌缝砂浆密实、饱满。

砌筑腹石时，石料间的切缝互相交错、咬搭，砂浆密实。

路基防护工程拱形骨架护坡施工方案及方法

路基防护工程拱形骨架护坡施工方案及方法（1）基槽开挖基槽开挖采用机械进行开挖、人工配合修整。

开挖时，先用小挖机按照预先撤好的石灰线进行开挖，开挖时两边和开挖深度预留5cm，挖机开挖完成后人工用铁锹、洋铺进行修整。

基槽开挖成型后深度为40～60cm。

（2）骨架砌筑①砂浆拌制砌体工程所用砂浆的强度等级必须符合设计要求M10；砂浆拌和，计量要准确，应具有适当的流动性和良好的和易性:砂浆全部在搅拌站拌合，砂浆随拌随用，保证搅拌一次砂浆在2小时内用完，当运输或贮存过程中发生离析、泌水现象时，砌筑前重新拌合，己凝结的砂浆不得使用。

砂浆强度的检测为同类型、同强度等级每100m3砌体为一批，不足100m3也按一批计。

用于检查砂浆强度的试件应在搅拌机出料口随机抽样制作。

按标准进行砂浆试块的制作、养护和强度取值。

砂浆运至施工地点时，应铺设灰盘存放，严禁将砂浆直接倒在地面上。

为防止砂浆水份蒸发，用土工布对其覆盖。

拌合后的水泥砂浆应做到"手抓成团，落地开花"的程度。

②砌筑片石选用质地坚硬、不易风化、无裂纹，无水锈，表面的污渍及泥土要清除干净。

严禁使用层理严重、强度不足及山皮水锈的片石。

普通片块中部厚度不小于15cm。

镶面片石应有两个大致平行面，且厚度不小于15cm，外露表面基本平整，平面形状应四边形以上(不得用三角形)，最短边长度不小于20cm，最长边长度30cm～50cm。

③骨架基槽尺寸检查满足设计要求后，开始浆砌片石骨架的砌筑施工。

浆砌片石采用挤浆法分层分段砌筑，坐浆要饱满，各砌块的砌缝相互错开，不能有通缝和贴缝，带线施工，表面平顺整齐，与边坡嵌接牢固密贴。

④施工时挂线控制浆砌片石护墙平顺度。

顺线路方向:同一坡度的防护段落，每排窗孔顶、底各挂一根通线，控制窗孔骨架高度和竖向位置；顺边坡度方向：每列窗孔骨架两侧各挂一根竖向通线控制拱形骨架宽度和纵向位置；两个伸缩缝之间顺线路方向挂短线，随砌筑高度同步移动，以便于护墙表面平整度控制。

拱形骨架护坡施工方案

拱形骨架防护施工方案编制：审核：审批：集团有限公司目录一、编制依据 ............................................................................................................................................................ - 1 -二、总体要求 ............................................................................................................................................................ - 1 -三、拱形骨架护坡技术要求 .................................................................................................................................... - 1 -3.1、技术要求 .................................................................................................................................................. - 1 -3.2、材料要求 .................................................................................................................................................. - 1 -四、拱形骨架护坡施工方案 .................................................................................................................................... - 2 -4.1、刷坡、开挖 .............................................................................................................................................. - 2 -4.2、拱架施工 .................................................................................................................................................. - 3 -4.3、浆砌片石施工 .......................................................................................................................................... - 3 -4.4、预制块 ...................................................................................................................................................... - 5 -4.5、绿化 .......................................................................................................................................................... - 6 -五、质量控制要求 .................................................................................................................................................... - 6 -5.1 预制块 ........................................................................................................................................................ - 6 -5.2浆砌片石 ..................................................................................................................................................... - 7 -5.3施工要求 ..................................................................................................................................................... - 9 -5.4、验收标准 .................................................................................................................................................. - 9 -5.5、质量保证措施 ........................................................................................................................................ - 10 -六、安全保证措施 .................................................................................................................................................. - 10 -七、环境保护措施 .................................................................................................................................................. - 11 -八、文明施工措施 .................................................................................................................................................. - 12 -一、编制依据1、高速公路施工设计图第三册第三分册；2、路基施工技术规范（JTG F10—2006）；3、公路工程质量检验评定标准(JTG F80/1-2004)4、现行的其它技术规范，技术标准、条例、法规及验收规范等；5、己进场的施工机械及施工技术能力；6、我公司相似工程施工中成熟的施工技术和管理经验，及相关项目管理办法。

方案公路工程路基拱型骨架护坡施工方案

方案公路工程路基拱型骨架护坡施工方案路基拱型骨架护坡施工方案一、分项工程概况XX114+00-XX116+948填方路堤左侧边坡防护原设计为浆砌片石护坡，根据邵怀公司和总监办补充规定，边坡防护以稳定为原则，所选防护方案必须确保边坡稳定。

边坡防护以生态防护为主，在稳定的前提下尽可能采用生态防护。

XX114+000-XX116+948填方路堤左侧边坡为非高液限土及膨胀土路段,边坡高度H＞8m，采用拱型骨架内草皮护坡。

该路肩拱型骨架内草皮护坡长252.8m,M7.5砂浆砌片石骨架421.22m3, M7.5砂浆砌片石镶边252.8m3，现浇C20砼肋54.25 m3。

二、准备工作三、在开工以前对工程所在位置的原地面进行复测，核实设计上结构物基础标高、尺寸、形状是否符合实际，复测结果作详细记录。

四、施工技术方案1、施工方法①拱型骨架护坡的施工，应先清理施工场地，修整边坡，使砌筑地带标高和边坡坡度与图纸要求相一致，在砌筑前首先必须将边坡整修好至设计坡比或放缓坡比，并按图纸要求进行施工放样，且表面无松散和脱落的石块，经监理验收合格后方可进行下道工序。

②基础应先挖槽，使基础嵌入槽内，基础埋置深度应按图纸规定或监理工程师指示进行。

③砌体每隔10~15m设置沉降伸缩缝一道，并严格按图纸规定或监理工程师指示做好垫层、泄水孔及反滤层。

泄水孔采用φ10cmPVC-U管。

埋置预制砼空心砖，要求整齐、顺直、无凹凸不平现象。

④经养生后，将砌筑材料残留物清除干净，同时不得损坏已成的网格。

⑤骨架形成后，应及时按图纸要求植草或播种草籽。

⑥在骨架内铺草皮，应使草皮和土体密连，防止表水沿接触处将草皮冲毁。

2、材料要求（1）石料应经过挑选，质地均匀，无裂缝，不易风化。

（2）石料抗压强度不低于30Mpa。

（3）选用较大的石料砌筑，块石大致方正，其厚度大于15cm，宽度和长度相应为厚度的1.5~2倍和1.5~3倍。

片石应具有两个大致平行的圆，其厚度大于15cm，其中一条边长不小于30cm，体积不小于0.1m3。

拱形骨架护坡专项施工方案

目录一、工程概况 (1)1、工程简介2、地形特征3、材料准备3、施工现场用电4、施工现场布置二、施工方案 (4)1、测量放样2、骨架沟槽开挖3、拱形骨架植草护坡（填方段）4、拱形骨架植草护坡（挖方段）三、质量保证措施 (5)1、保证工程质量技术组织措施2、主要分项工程质量控制点及具体措施3、现场材料质量管理四、安全保证措施 (7)五、文明施工及环境保护措施 (10)六、安全、质量保证体系与组织机构 (11)路基防护工程开工报告一、工程概况1、工程简介霍永高速公路西段路线起讫桩号为K109+200～K117+000，全长7.8km。

本项目设计速度采用80 km／h，隧道等采用分离式断面，其余均采用整体式路面，双向四车道高速公路标准。

本合同段采用整体式和分离式两种断面形式。

填方高度小于4m的路段，一般边坡采用植物防护。

填方高度大于4m的路段，一般采用拱形骨架植物防护。

对位于冲沟或河滩上可能会受水流冲刷的路堤边坡采用浆砌片石护坡，防护高度应高出设计水位加壅水高、波浪侵袭高和安全度高50cm，护坡以上边坡小于4m时，采用植物防护；大于4m时，采用拱形骨架植物防护。

拱形骨架植物防护工程量为：M7.5浆砌片石拱形骨架3997.8m3，护脚424.5m3，基础543.8m3，护坡道870.1m3。

具体桩号和修筑形式见下表：拱形骨架护坡2、地形特征本项目处于黄土沟壑区，防护采用生态防护，减少圬工体积。

并结合边坡稳定、边坡高度、填料类型、坡面排水、本地区工程经验等因素综合确定防护类型。

3、材料准备①片石：标号不得低于MU30级，单块片石厚度不得小于15cm，卵形或薄片、风化剥落、受腐蚀严重的石料不得使用。

②砂：采用中（粗）砂，砂的粒径不大于5mm，使用前用5mm孔径筛过筛。

砂的含泥量小于3%。

③水泥：每批水泥均应有生产厂家的出厂合格证，储存期超过三个月的水泥应重新试验确定标号。

水泥储存在通风良好处，并做好防潮防水措施，结块的水泥严禁使用。

（完整版）拱形骨架护坡施工方案（附施工祥图）

（完整版）拱形骨架护坡施工方案（附施工祥图）K66+000~k66+061.5左侧路基边坡拱型骨架护坡施工方案一、工程概况我部承担的K66+000~k66+061.5左侧路基边坡采用M7.5浆砌片石拱型骨架防护，骨架内栽种植草灌。

拱型骨架净距宽3m，相邻两拱圈净距为40cm，拱圈采用M7.5浆砌片石，镶边石采用C20预制混凝土块。

本挖方段边坡防护共分四级，各级起始位置及长度分别如下：第一级K66+000~K66+061.5挂网喷播值生护坡，长61.5M；第二级K66+000~K66+045与K66+0045~K66+061.5，浆砌拱型骨架护坡，分别长45M、16.5M；第三级K66+000~K66+010与K66+010~K66+045，浆砌拱型骨架护坡，分别长10M、35M；第四级K66+010~K66+025，浆砌拱型骨架护坡，长15M。

各级防护坡率均为1:1。

二、工期计划本段浆砌拱型骨架护坡计划于2010年10月03日开工，2010年11月05日完工。

三、施工准备一）施工材料(1)浆砌防护的材料主要是砂、片石、水泥。

材料进场前需各种原材料的品质进行试验，合格后方可进场，在材料进场后还要对砼的原材料进行抽检，其各项指标均要符合设计的要求。

试验室提供施工的砂浆的配合比，拌合场应该按配合比调配砂浆。

(2)片石质量要求。

石料应选用不易风化的硬石、密实、无裂缝、无水锈痕，不得使用风化严重、无工作面、含有泥土的片石，片石在使用前应用水冲洗并将尖锐部分凿除。

片石的抗压强度不小于30mp。

由于浆砌片石设计厚度在30cm左右，所以片石厚度应在20~25cm之间（太大太小均不宜控制砂浆饱满度和砌体表面平整度），要求不能使用卵石及薄片石，片石进场后要经过细心筛选，必要时要加工处理，使得片石至少有一个面为平面且色泽一致。

(3)细集料。

浆砌片石施工中使用的砂宜为中粗砂，本段细料集选用清江坪砂石厂生产的粗砂。

二）施工设备小型砼运输设备、水泥混凝土拌合站三）施工场地对边坡清理完毕后，将场地清理平整，合理解决原材料与C20预制块的堆放、电力、水源的问题。

路基边坡拱形骨架防护施工方案

路基边坡拱形骨架防护施工方案×××路基边坡防护工程施工技术方案一、工程概况1、工程简介本标段线路经过区域为低山丘岭地带,地形起伏较大。

1.1 地形、地貌本路段经过区域地形起伏较大，坡度较陡，其间发育浅洼地，山岭脊线明显，山体不高。

1.2 气象、水文本区属南亚热带季风气候区，春夏秋冬四季分明，且春暖雨绵，夏暑酷热，秋明气爽，冬少冰霜。

年平均气温20.4℃，极端最高气温36.6～38.7℃。

最低气温1℃左右，年均降雨量1530～2033mm雨季多集中在每年的4－9月份，约占全年降水量的80﹪，其中以4、5月份最多，降雨量大于700㎜。

本区发育最大河流为和平河，和平河两岸山势陡峭，山体破碎，河床比降较大，河槽主要由卵砾石组成，有大量漂石，河滩主要为粘土。

本区山间溪流也发育，但季节性较强。

区内地表水系不发育，地下水主要靠大气降水补给，水量一般较贫乏，水位受地形及季节影响较大。

拱形骨架护坡施工方案

路基拱形骨架护坡施工方案（一）一、工程概况1、我工区承担的K0+660~K0+820右侧路基边坡设计采用拱形骨架护坡。

截水骨架、基础、踏步均采用M7.5浆砌片石就地砌筑，拱形截水骨架的主骨架应做成槽型，分流排除地表水。

2、拱形骨架由主骨架和支骨架组成，主骨架与边坡水平线垂直，间距4m；支骨架呈弧形，垂直线路方向的间距为4m。

主骨架厚0.5m，支骨架厚0.4m。

3、在两侧0.5m范围内，应用M7.5浆砌片石镶边加固；截水骨架内采用喷播植草，草籽混播比例：狗牙根：白芽：白三叶：黄蒂菊：桎木：云实=3:2:2:1:1:1。

4、每40m左右设置沉降缝一道，缝内填塞深度不小于0.2m的沥青麻筋。

5、砌筑骨架前应按设计要求在每条骨架的起讫点挂线放样，然后开挖骨架沟槽，沟槽尺寸根据骨架尺寸而定。

6、如遇道路周边用地同时开发成此交叉口处另一规划道路近期内将实施时，可取消拱形骨架护坡。

二、材料准备1、材料骨架防护的混凝土和浆砌片石材料主要是砂石、外加剂、水泥、砂、片石。

材料进场前需各种原材料的品质进行试验，合格后方可进场，在材料进场后还要对混凝土的原材料进行抽检，其各项指标均要符合设计的要求。

2、施工设备小型运输设备、混凝土拌合机。

3、施工场地对路堤边坡清理完毕后，将场地清理平整，合理解决原材料的堆放、电力、水源的问题。

各砌块的切缝相互错开，切缝饱满。

各砌层先砌外圈定位砌块，并与里层砌块连成一体。

定位砌块选用表面较平整且尺寸较大的石料，定位砌缝满铺砂浆，不得镶嵌小石块。

定位砌块砌完后，先在圈内底部铺一层砂浆，其厚度使石料在挤压安砌时能紧密连接，且砌缝砂浆密实、饱满。

砌筑腹石时，石料间的切缝互相交错、咬搭，砂浆密实。

拱形骨架护坡施工方案

路基拱形骨架护坡防护施工方案一、工程概况拱形骨架内部采用喷播植草防护，骨架拱内净宽 3.0m，净高3.0m。

主骨架断面尺寸为0.4m×0.4m（不含挡水块高度），拱圈断面尺寸为0.4 m×0.35m（不含挡水块高度）。

二、施工准备1、原材料准备1）、砂子：所用细砂必须洁净，不得含有草根、泥块等杂物，砂的含泥量不应超过3%。

2）、水泥：采用P.O.32.5普通硅酸盐水泥。

3）、碎石：碎石的选择应符合设计（配合比报告）及规范要求。

2、施工现场准备1）、施工现场做好临时防排水系统、架设合理的电力系统、配备完好的混凝土原材料计量设备及混凝土养生设备等。

2）、人员及机械配备为满足施工需要，我单位结合施工文件及现场施工条件综合考虑配备了如下人员及机具，详见附表：人员配备一览表三、工期安排依据本合同段总体施工工期，结合施工现场条件及人、材、机、料的配置情况，计划工期为2009年11月01日至2009年11月30日。

四、施工方案及过程拱形护坡采用人工挖方，支架模板法先下级后上级逐级施工的次序。

1、施工放样依据设计文件放样横、竖梁的位置，与设计文件有出入的地方要合理布置，特别注意边坡边角处的放样。

保证横、竖梁的顺畅性及整体线型的圆顺性。

测量放样过程中及时做好护桩工作，以便后期准确使用。

测量放样后，经测量监理工程师认可后方可进行坡面挖方施工。

2、坡面挖方施工施工前先清刷坡面浮土，填补坑凹，使坡面大体平整。

对相邻级边坡间的平台要做整平夯实处理，同时要保证一定的单向纵坡，以保证平台水沟的稳定性及排水顺畅性。

根据放样后的横、竖梁位置，采用小型机具配合人工挖方。

对不稳定的挖方槽底及坡面要做换填夯实处理。

同一级边坡挖方顺序是：由上至下，一步到位，槽底密实平顺，禁止超挖。

3、模板施工模板安装前，先安装钢管架的稳固架。

稳固架采用钢管临时锚固坡面内的方法。

然后安装模板的支架，再进行模板安装。

模板采用定制平模和拱形钢模板，模板表面必须光洁、平整。

拱形骨架护坡施工方案设计

路基拱形骨架护坡施工方案一、工程概况1、我工区承担的K0+660~K0+820右侧路基边坡设计采用拱形骨架护坡。

截水骨架、基础、踏步均采用M7.5浆砌片石就地砌筑，拱形截水骨架的主骨架应做成槽型，分流排除地表水。

2、拱形骨架由主骨架和支骨架组成，主骨架与边坡水平线垂直，间距4m ;支骨架呈弧形，垂直线路方向的间距为4m。

主骨架厚0.5m，支骨架厚0.4m。

3、在两侧0.5m范围内，应用M7.5浆砌片石镶边加固；截水骨架内采用喷播植草，草籽混播比例：狗牙根：白芽：白三叶：黄蒂菊：桎木：云实=3:221:1:1。

4、每40m左右设置沉降缝一道，缝内填塞深度不小于0.2m的沥青麻筋。

5、砌筑骨架前应按设计要求在每条骨架的起讫点挂线放样，然后开挖骨架沟槽，沟槽尺寸根据骨架尺寸而定。

6、如遇道路周边用地同时开发成此交叉口处另一规划道路近期内将实施时，可取消拱形骨架护坡。

二、材料准备1、材料骨架防护的混凝土和浆砌片石材料主要是砂石、外加剂、水泥、砂、片石。

材料进场前需各种原材料的品质进行试验，合格后方可进场，在材料进场后还要对混凝土的原材料进行抽检，其各项指标均要符合设计的要求。

2、施工设备小型运输设备、混凝土拌合机。

3、施工场地对路堤边坡清理完毕后，将场地清理平整，合理解决原材料的堆放、电力、水源的问题。

各砌块的切缝相互错开，切缝饱满。

各砌层先砌外圈定位砌块，并与里层砌块连成一体。

定位砌块选用表面较平整且尺寸较大的石料，定位砌缝满铺砂浆，不得镶嵌小石块。

定位砌块砌完后，先在圈内底部铺一层砂浆，其厚度使石料在挤压安砌时能紧密连接，且砌缝砂浆密实、饱满。

砌筑腹石时，石料间的切缝互相交错、咬搭，砂浆密实。

拱形骨架防护施工技术方案

路基边坡拱形骨架防护施工技术方案一、工程概况该建设项目为高速公路改扩建工程，为单侧加宽，我合同段路基防护主要有三维网植草防护及砼预制块拱形骨架内三维网植草防护两种类型，路基填土高度大于5m的路段边坡采用拱架护坡进行防护排水。

我合同段拱形骨架防护段落为K62+300～K62+370、K63+530～K63+719，填土高度均在5～6.2米之间，拱形骨架由一个固定单元格和最下层单元格组成，拱架由浆砌预制块组成，下铺5cm厚的M7.5水泥砂浆垫层，坡脚现浇C25砼基础，骨架内三维网植草绿化，路基边坡拱架防护的主要工程量：C25砼预制块81.36m3，C25现浇砼12.72m3，水泥砂浆垫层37.37m3，三维网植草2414m2。

二、施工方案拱形骨架防护的施工工艺流程：施工准备→测量放样→基础砼浇筑→拱架沟槽开挖→、砂浆垫层、预制块铺砌→设置伸缩缝→拼接现浇及养生→拱架内植草绿化。

1、施工准备本段落路面基层、土路肩施工完毕，路基边坡刷坡已完成，坡面要求平整、密实，线形平顺。

边坡经各级检验合格，可进行路基边坡防护工程施工。

参与施工的人员进场，整理施工现场，做好施工前准备工作。

施工所需的机具设备按要求进场，并有序停放，定期保养，提前调试机具设备。

2、测量放样首先计算路基拱架护坡设计顶边线距路基中心距离及标高，再对拱架护坡顶每20米放线，并做好施工控制桩。

拱架顶部控制桩固定好后，再根据实际边坡坡度及高度确定拱架底部标高，同时做好施工控制桩。

每3m一个拱架单元格（流水槽位置）均要设置一个上下两个控制桩。

要注意的是划分拱架单元格时结合本段落的路基排水工程，横向排水管处设置流水槽，拱架单元格由本段落内的横向排水管流水槽向两侧分布，如横向排水管K63+624.16。

3、基础砼浇筑根据拱架控制桩，开挖砼基础基坑，因基坑浅且小，采用人工开挖，尺寸按照设计图纸，不得超挖。

经检验合格后，准备浇筑基础砼。

由于单个基础较小（每百米0.147m3），一个段落内的基础一次浇筑完。
