最新 单层厂房排架结构
混凝土结构与砌体结构 单层厂房排架结构
(9-1b)
上一页 下一页 返回
第一节单层厂房的组成和布置
(2)横向定位轴线一般通过柱截面的几何中心，用编号①、②、③…尽端处， 横向定位轴线位于山墙内边缘，并把端柱中心线内移600 mm柱中心线 也须向两边各移600 mm，使伸缩缝中心线与横向定位轴线重合，表示。 在厂房纵向同样在伸缩两侧的 如图9一7所示。
下一页 返回
第一节单层厂房的组成和布置
(2)横向平面排架。横向平面排架由横梁(屋架或屋面梁)、横向柱列和基础 组成，是厂房的基本承重结构。厂房结构承受的竖向荷载、横向水平荷 载以及横向水平地震作用都是由横向平面排架承担并传至地基的。
(3)纵向平面排架。纵向平面排架由纵向柱列、连系梁、起重机梁、柱间支 撑和基础等组成，其作用是保证厂房的纵向稳定性和刚性，并承受作用 在山墙、天窗端壁以及通过屋盖结构传来的纵向风荷载、起重机纵向水 平荷载等，并将其传至地基，如图9-4所示。另外，它还承受纵向水平地 震作用、温度应力等。
第一节单层厂房的组成和布置
一、单层厂房的结构组成
单层厂房排架结构通常由下列结构构件组成并相互连接成整体，如 图9-3所示。 (1)屋盖结构。混凝土屋盖结构由屋面板(包括天沟板)、屋架或屋面梁(包括 屋盖支撑)组成，有时还设有天窗架和托架等。混凝土屋盖结构分无擦和 有擦两种屋盖体系，将大型屋面板直接支撑在屋架或屋面梁上的称为无 擦屋盖体系;将小型屋面板或瓦材支撑在擦条上，并将擦条支撑在屋架上 的称为有擦屋盖体系。在屋盖结构中，屋面板起围护作用并承受作用在 板上的荷载，再将这些荷载传至屋架或屋面梁;屋架或屋面梁是屋面承重 构件，承受屋盖结构自重和屋面板传来的活荷载，并将这些荷载传至排 架柱。天窗架支撑在屋架或屋面梁上，也是一种屋面承重构件。

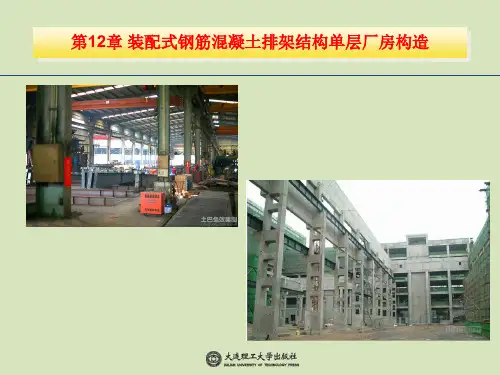

第12章 装配式钢筋混凝土排架结构单层厂房构造
非承重的围护墙通常不做墙 身基础，下部墙身通过基础梁将 荷载传至柱下基础；
上部墙身支承在连续梁上， 连墙体与柱子的连接
（1）外墙与厂房柱一般采用 拉结筋连接：沿柱高度方向 每隔500 mm ～600 mm伸出 2φ6钢筋砌入砖缝内，以达 到锚拉作用。 （2）圈梁的布置原则：振动 较大的厂房如锻工车间、压 缩机房等，沿墙高每隔4m左 右设一道，其它厂房在柱顶 及吊车梁附近设置，特别高 大的厂房则应适当增加。
为防止吊车在运行时刹车不及可能对结构的冲撞，应在 吊车梁端部设置止冲装置，即车档。
9、抗风柱 由于单层厂房山墙的面积大，受较大的风荷载作用，在
山墙处设置抗风柱能增加墙体的稳定性。
10、支撑 支撑的作用是增加厂房结构的空间刚度，保证结构构件
在安装和使用过程中的稳定和安全，主要有柱间支撑和屋盖 支撑。
3、内墙面与地坪交接处，做200mm高的1：2水泥砂浆踢脚线。
4、厂房四周的室外地面，要做散水或明沟；外墙面与室外地面接近部
分设置勒脚。散水、明沟及勒脚的做法同民用建筑部分。
二、板材外墙
1、板材的类型
规 格： 长度：4500mm、6000mm、7500mm、12000mm四种； 宽度：900mm、1200 mm、1500mm、1800mm四种。 板厚度为：160 mm ～240 mm。
第12章 装配式钢筋混凝土排架结构单层厂房构造
第一节 结构组成
装配式钢筋混凝土排架结构单层厂房结构组成
装配式钢筋混凝土排架结构单层厂房结构组成
1、柱下基础 柱下基础一般采用预制或现浇的杯口基础，以便插
入预制的柱子。
2、基础梁 装配式钢筋混凝土排架结构单层厂房外墙，墙下不设
钢筋砼排架结构单层厂房
由横向排架和纵向连系构件以及支撑系统等组成的空间体系 横向排架和纵向连系构件以及支撑系统等组成的空间体系 以及支撑系统等组成的 称为装配式钢筋混凝土排架结构 装配式钢筋混凝土排架结构。 称为装配式钢筋混凝土排架结构。
二、单厂的荷载
1. 永久荷载：构件和墙体自重 永久荷载： 2. 可变荷载： 可变荷载： 雪荷载 风荷载 吊车荷载 积灰荷载 施工荷载 3. 偶然荷载
§7.2 单厂的主要构件
单厂主要构件有屋面板、屋面梁和屋架、吊车梁、 单厂主要构件有屋面板、屋面梁和屋架、吊车梁、柱、基础。 屋面板 基础。 单厂主要构件除柱和基础外，都可查标准图集选用。 单厂主要构件除柱和基础外，都可查标准图集选用。
一、屋面板
1. 作用：承重和维护 作用： 2. 分类： 分类： 预应力混凝土屋面板： 面板、横肋和纵肋组成 组成。 防水卷材和 预应力混凝土屋面板：由面板、横肋和纵肋组成。有防水卷材和 无防水卷材两种 常规尺寸有1.5m×6m，也用 两种。 无防水卷材两种。 常规尺寸有 × ，也用1.5m×9m和 × 和 3m×6m × 预应力混凝土F形屋面板 沿长边挑出，与另块板搭接起到自防水 形屋面板： 预应力混凝土 形屋面板：沿长边挑出，与另块板搭接起到自防水 作用 预应力混凝土单肋板：类似F形板 预应力混凝土单肋板：类似 形板 预应力混凝土槽瓦：适用于有檩体系轻型厂房 板型简单轻巧， 有檩体系轻型厂房。 预应力混凝土槽瓦：适用于有檩体系轻型厂房。板型简单轻巧， 制作方便， 刚度较差， 制作方便，但刚度较差，易渗漏
单层厂房的平面布置除柱网布置外 还包括吊车梁， 单层厂房的平面布置除柱网布置外，还包括吊车梁，维护墙布 柱网布置 吊车梁 屋面梁，天沟板布置，基础与基础梁布置等 置，屋面梁，天沟板布置，基础与基础梁布置等。
单层厂房排架结构
单层厂房排架结构一、单层厂房排架结构的设计要点1.载荷计算：在设计单层厂房排架结构时，需要考虑到储存物品的质量、数量和尺寸。
根据储存物品的特性，合理计算荷载，包括静态荷载和动态荷载。
2.框架结构设计：单层厂房排架结构一般由柱子、梁和桁架等组成。
柱子负责支撑重力荷载，梁用于传递荷载，桁架则起到稳定作用。
在设计过程中，需要考虑结构的强度、刚度和稳定性。
3.基础设计：单层厂房排架结构的基础设计非常重要，要考虑到土地的承载能力和地震、风等外部荷载的影响。
基础设计要符合相关的建筑规范，确保结构的稳定性和安全性。
4.框架连接：框架结构的连接方式也是设计的重点之一、连接点的设计应尽量简化，提高施工效率，并确保连接的强度和刚度。
5.防火设计：考虑到储存物品的特性，单层厂房排架结构的防火设计非常重要。
建议使用防火板、防火涂料等材料，提高结构的防火性能。
二、单层厂房排架结构的优势1.空间利用率高：单层厂房排架结构可以利用立体空间，将储存物品垂直堆叠，从而提高空间利用效率。
2.灵活性强：单层厂房排架结构可以根据实际需要进行调整，灵活适应不同类型和尺寸的货物储存需求。
3.施工周期短：单层厂房排架结构采用工业化生产方式，施工周期短，可以快速投入使用。
4.维护成本低：相对于传统的砖木结构或混凝土结构，单层厂房排架结构的维护成本较低，容易清洁和维护。
5.可拆装：单层厂房排架结构可以拆解和重组，可以根据不同的需求进行重新布局和改造。
三、单层厂房排架结构的应用场合1.仓库和物流中心：单层厂房排架结构适用于仓库和物流中心，可以方便地分类、存储和管理货物。
2.工厂和生产车间：单层厂房排架结构可以用来存放原材料和成品，提高生产效率和物流流程。
3.超市和商场：单层厂房排架结构可以用来存放货物和展示商品，提高货物陈列的效果和销售能力。
4.体育馆和展览馆：单层厂房排架结构可以用来搭建临时的体育馆和展览馆，满足大型活动和展览的需求。
通过上述分析，可以看出单层厂房排架结构具有很多优势，并且适用于多种场合。
钢筋混凝土单层厂房排架结构设计
钢筋混凝土单层厂房排架结构设计概述在工业建筑中，钢筋混凝土结构是一种常见的结构形式，用于支撑和承载建筑物的重量以及外部荷载。
本文将讨论钢筋混凝土单层厂房排架结构设计的关键要点和注意事项。
结构形式钢筋混凝土单层厂房排架结构通常采用梁柱和板框结构。
其中，主要承载力的结构主要包括梁和柱，而板框结构起支撑和限制墙体的作用。
梁梁在单层厂房中扮演着重要的纵向和横向承载的角色。
在排架结构设计中，梁的纵向布置应满足承载力和刚度的要求，同时考虑梁与柱之间的连接方式与转移力的作用。
柱柱是支撑和承载楼板荷载的主要构件，其设计需考虑压力和弯矩的作用，确保柱在受力状态下不会发生破坏。
板框结构板框结构是钢筋混凝土厂房排架结构中的重要组成部分，主要用于支撑荷载和固定建筑物外墙。
板框结构设计需考虑整体的刚度和稳定性，以保证整个建筑物的结构安全。
设计要点在钢筋混凝土单层厂房排架结构设计中，需要注意以下要点：荷载计算根据建筑物的用途和设计要求，合理计算各种荷载，包括自重荷载、活载、风荷载等，以确保结构的安全性和稳定性。
结构设计在排架结构设计中，应考虑结构的整体稳定性和刚度，合理布置结构构件，确保承载力和变形满足设计要求。
钢筋混凝土构件设计梁、柱和板框等钢筋混凝土构件的设计应遵循相关设计规范，考虑受力状态下的强度和刚度，保证构件在使用寿命内不发生破坏。
连接设计梁柱连接和板框结构连接的设计应满足受力要求，确保连接的牢固性和传力效果。
结构施工在施工过程中，应按照设计图纸和规范要求进行施工，保证结构的质量和安全。
结语钢筋混凝土单层厂房排架结构设计是工业建筑中的重要内容，设计师和工程师需要充分考虑各种因素，确保结构的安全性和稳定性。
通过本文的介绍，希望读者对该结构设计有更深入的了解。
以上是钢筋混凝土单层厂房排架结构设计的相关内容，希望对您有所帮助。
第三章单层厂房排架结构
* 考虑多台吊车同时出现极端荷载的可能性较小，求得Dmax 、Dmin、
Tmax后，还应乘以一荷载折减系数， 的取值见教材表3-4
三、排架荷载计算及内力分析
3. 排架上的荷载标准值
风荷载
风载体型系数，具体数值可查 阅《建筑结构荷载规范》
风载高度变化系数，具体数值 可查阅《建筑结构荷载规范》
3. 承重结构构件的布置
变形缝（伸缩逢、沉降缝和抗震缝） 缝宽
F
横向伸 缩缝
E
D 纵向伸 缩缝 600 600
6000 6000 6000 6000
C
1
11
12
13
14
0
600
600
1 2
缝宽 DE
二、单层厂房组成和结构布置
3. 承重结构构件的布置
变形缝（伸缩逢、沉降缝和抗震缝）
当相邻跨厂房高度差异悬殊 地基土的压缩性有显著差异 厂房结构类型明显不同
g(小车重)
吊车梁
T Pmin
Pmin
T
G(吊车总重) Q(起重量)
排架柱
小车的自重
三、排架荷载计算及内力分析
3. 排架上的荷载标准值
吊车横向水平制动力（硬钩吊车）
Ttra 0.20(Q g)
T Pmax
T
Pmax Ttra
g(小车重)
吊车梁
T Pmin
Pmin
T
G(吊车总重) Q(起重量)
P1 P1e1
P1e2
P1 P1e1
P1e2
三、排架荷载计算及内力分析
3. 排架上的荷载标准值
P1
屋盖荷载P1
P1 e1
单层工业厂房排架结构
屋面梁(屋架)间的横向支撑
- 上弦横向支撑的作用是：构成刚性框， 增强屋盖整体刚度，保证屋架上弦或屋 面梁上翼缘的侧向稳定，同时将抗风柱 传来的风力传递到(纵向)排架柱顶。
单层工业厂房排架结构
•屋架上弦横向水平支撑
单层工业厂房排架结构
柱间支撑
- 柱间支撑的作用主要是提高厂房的纵向 刚度和稳定性。对于有吊车的厂房，柱 间支撑分上部和下部两种，前者位于吊 车梁上部，用以承受作用在山墙上的风 力并保证厂房上部的纵向刚度；后者位 于吊车梁下部，承受上部支撑传来的力 和吊车梁传来的吊车纵向制动力，并把 它们传至基础
- 吊车荷载的组合值、频遇值及准永久值 系数
- 吊车荷载的组合值、频遇值及准永久值 系数可按规定采用。厂房排架设计时， 在荷载准永久组合中不考虑吊车荷载。 但在吊车梁按正常使用极限状态设计时， 可采用吊车荷载的准永久值。
- 风荷载
单层工业厂房排架结构
排架内力计算
- 单层工业厂房的横向排架可分为两种类型： 等高排架和不等高排架。如果排架各柱顶标 高相同，或者柱顶标高不同，但由倾斜横梁 贯通联结，当排架发生水平位移时，其柱顶 的位移相同，在排架计算中，这类排架称为 等高排架；若柱顶位移不相等，则称为不等 高排架。对于等高排架，可采用下面介绍的 简便方法计算，对于不等高排架，可参阅有 关资料按力法进行计算。
单层工业厂房排架结构
抗风柱、圈梁、连系梁、过梁 和基础梁的作用及布置原则
- 抗风柱 - 单层厂房的端墙(山墙)，受风面积较大，
一般需要设置抗风柱将山墙分成几个区 格，使墙面受到的风载一部分(靠近纵 向柱列的区格)直接传至纵向柱列，另 一部分则经抗风柱下端直接传至基础和 经上端通过屋盖系统传至纵向柱列。
排架结构
排架由屋架（或屋面梁）、柱和基础组成，柱与屋架铰接，与基础刚接。是单层厂房结构的基本结构形式。
排架在自身的平面内承载力和刚度都较大，而排架间的承载能力则较弱，通常在两个支架之间应该加上相应的支撑，以避免风荷载下发生侧向的移动。适用于单层的工业厂房。
排架结构，主要用于单层厂房，由屋架、柱子和基础构成横向平面排架，是厂房的主要承重体系，再通过屋面板、吊车梁、支撑等纵向构件将平面排架连接起来，构成整体的空间结构。
3.5单层厂房结构——排架结构内力分析
新规范：设计使用年限及荷载调整系数
计算中较大者
3.5排架结构内力分析
3.5.6内力组合
3.内力组合项目
第三章 单层厂房结构
偏心受压柱的破坏形态有两种：大偏心受压和小偏心受压，故对控制截面 考虑四种最不利内力组合： Mmax及相应的N、V
Mmin及相应的N、V
Nmax及相应的M、V Nmin及相应的M、V
第三章 单层厂房结构
恒载作用位置及相应的计算简图
活载作用位置及相应的计算简图
3.5排架结构内力分析
3.5.2 排架上的荷载
4. 吊车荷载 吊车梁示意图
× ×
第三章 单层厂房结构
横向平面排架
纵向平面排架
3.5排架结构内力分析
3.5.2 排架上的荷载
4. 吊车荷载
第三章 单层厂房结构
吊车荷载作用下的计算简图
3.5.6内力组合
2.内力组合原则 由可变荷载控制时
S Gj SGjk Q1 L1 SQ1k Qi Li ci SQik
j 1 i 2 m n
第三章 单层厂房结构
由永久荷载控制时
S Gj SGjk Qi Li ci SQik
j 1 i 1 m n
风荷载，左风、右风不同时存在，故不同时参加组合；
求Nmin时，N = 0的风荷载应参加组合。
3.5排架结构内力分析
3.5.6内力组合
第三章 单层厂房结构
规范对多台吊车参加组合时，考虑到同时满载的可能性较小，因此对吊车荷 载乘以折减系数。 多台吊车的荷载折减系数
吊车工作级别
参与组合的吊车台数 A1~A5 2 3 0.9 0.85 A6~A8 0.95 0.90
单层排架结构.ppt
单厂设计
2.1 组成与布置 2.2 结构分析
2.2 .1分析模型 2.2 .2内力计算
2.2.2 等高排架的内力计算
一、柱的抗侧刚度
1
u
设柱顶作用一单位力发生的位移为 u ，
Hu EIu
1/ u 代表柱顶发生单位侧向位移时柱内的剪 力，定义为柱的抗侧（推）刚度，用D表示。 H
u H 3 C0 EIl
10 净空
单厂设计
2.1 组成与布置
2.1 .1结构种类 2.1 .2结构组成 2.1 .3结构布置
五、支撑布置 •柱间支撑
作用：保证厂房纵向排架的 刚度和稳定；将水平荷载传 至基础。
位置：伸缩缝区段中央或 临近中央。
•屋架垂直支撑及水平系杆 图 作用：增加屋架的侧向稳定，防止上下弦杆的侧向颤动。 位置：伸缩缝区段两端。
第2章 单层排架结构
2.1 单层厂房的结构组成与布置
2.2 排架结构分析
2.3 排架柱设计
2.4 柱下独立基础设计 2.5 屋面构件
2.6 吊车梁设计要点
dd
1
2.1 单层工业厂房结构组成与布置
2.1.1 单层工业厂房的结构种类
•按结构材料
砌体混合结构（Q 5t, l 15m ）
钢结构
（Q 250 t, l 36m ）
等高跨 上柱中心线与纵向轴线重合
单柱 高低跨
双柱
高跨 Q 20t
高跨 Q 32t A=D 高跨 Q 20t A=B+C
高跨 Q 32t A=B+C+D
h/2
h/2
CB D
C
B
A=D
A=B+C+D A=B+C
单层排架厂房结构
义乌工商学院教案第11章单层工业厂房第一节．单层厂房的结构选型单层厂房的承重结构可采用单跨或多跨，等高或不等高的排架结构，也可采用单跨或多跨的刚架结构。
1.单跨与多跨：一般厂房纵向长度比横向跨度大，且纵向柱距较横向柱距小，故横向刚度总比纵向刚度为小。
多跨可增大厂房横向刚度，减小柱截面尺寸，节约材料、减轻自重，采光通风困难。
2.等高与不等高：区别：受力明确合理，构件简化统一3.排架与刚架：排架：由屋面梁或屋架、柱和基础组成排架的柱与屋架铰接而与基础刚接按材料钢—钢筋混凝土排架重型工业厂房钢筋混凝土排架中型工业厂房混凝土—砖排架轻型工业厂房按受力和变形特点刚性排架：横梁变形很小，内力分析变形忽略。
柔性排架：横向变形较大。
刚架：由拱梁、柱、基础组成刚架的梁与柱刚接，而柱与基础铰接折线形拱形第二节．单层厂房排架结构组成、构件的选型和布置1.结构组成：屋面板、屋架、吊车梁、连系梁、柱和基础的构件组成.屋盖结构义乌工商学院教案横向平面排架纵向平面排架围护结构a.屋盖结构：有檩体系无檩体系作用：承受屋面活荷载、血载、自重及其他荷载b .横向平面排架：横梁、横向柱列及基础组成作用：承受竖向荷载及横向水平荷载b.纵向平面排架：柱列、基础、连系梁、吊车梁和柱间支撑组成作用：保证厂房纵向刚度和稳定性，以及纵向水平荷载c.围护结构：纵墙、山墙、墙梁、抗风柱、基础梁作用：围护和承载作用。
2.构件选型：屋面板：预应力混凝土构件屋面梁和屋架吊车梁：T型截面、吨位选取柱：截面选择，尺寸限值基础：现浇柱单独基础、预制柱下基础3.传力路径：屋盖→屋架→柱→基础→地基a.竖向荷载：b.横向荷载c.纵向荷载4.结构布置：结构布置包括：屋盖结构布置、吊车梁、柱及柱间支撑布置、圈梁连系梁及过梁布置、基础梁布置等。
标准构件规定进行布置。
a.柱网布置厂房承重柱的纵向布置和横向定位轴线，在平面上形成的网格称为柱网。
柱网布置就是义乌工商学院教案确定柱子纵向定位轴线之间的距离和横向定位轴线之间的距离。
第12章 单层厂房排架结构
3 56
II
21 2
2 2 21
21
27 1 22
72 21
56
6
6 665 II－II
7 2 1
56
8 4
4 8
托架
1 = 上弦横向水平支撑； 2 = 上弦受压系杆；
3 = 下弦横向水平支撑； 4 = 下弦受压系杆；
5 = 垂直支撑；
6 = 下弦受拉系杆；
7 = 天窗架支撑；
8 = 纵向水平支撑。
Fv as h0
a
Fv B
A
主拉应力 主压应力
Fv as
h0
a
F va
sh
0
a
F
v
as
h
0
a
第12章 单层工业厂房排架结构
牛腿的受力特点与破坏形态----局部受压
当加载板过小、过 柔、混凝土强度较 低时，发生局部受 压破坏
Fv as h0
a
Fv B
A
主拉应力 主压应力
Fv as
h0
a
F va
sh
0
单层厂房的其它形式
高侧窗 （采光 通风）
大型 设备
北 北 采光
有坡地面
第12章 单层工业厂房排架结构
12.1.2 排架结构的受力特点
1、排架荷载的传递路径
横向平面排架所受的荷载
风吸力 屋面板荷载
雪 荷 载 或 积 灰 风压力 荷载
水平地震作用
吊车竖 向荷载
墙重 墙梁
天窗架自重
屋架自重 吊车横向水平制动力
第12章 单层工业厂房排架结构
12.2.5 围护结构的布置
第12章 单层工业厂房排架结构
02单层厂房排架结构
(3) 经常处于高温作用或位于气温干燥地区、夏季炎热且暴雨频 繁的地区。
厂房的横向伸缩缝应从基础顶面开始，将相邻两个温度区段 的上部结构构件全部分开；伸缩缝处采用双柱、双屋架(屋面 梁)，纵墙和各构件间留出一定宽度的缝隙(如图2.7(a)所示)， 以使上部结构在温度变化时，沿纵向可自由地变形，不致引起厂 房开裂。对厂房的纵向伸缩缝，一般做法是将伸缩缝一侧的屋架 或屋面梁用滚轴式支座与柱相连(如图2.7(b)所示)。 2) 沉降缝
纵墙和横墙一般为自承重砌体墙，大型厂房也可采用预 制墙板。厂房结构受到的风荷载主要由墙体传给柱子。
抗风柱承受厂房端横墙(山墙)传来的风荷载，并将其传 给屋盖结构和基础。
单层厂房的排架结构就是由屋盖结构、横向平面排架、 纵向平面排架、围护结构四部分构成的整体空间受力结构，
是由以上四部分构成的整体空间受力结构。
● 2.7 厂房的支撑系统及构造简述
● 2.7.1 屋盖支撑 ● 2.7.2 柱间支撑
