施工方案-雨水管冷凝水管-施工方案

编号D----05

表C2-1

工程名称交底日期

施工单位分项工程名称给排水工程

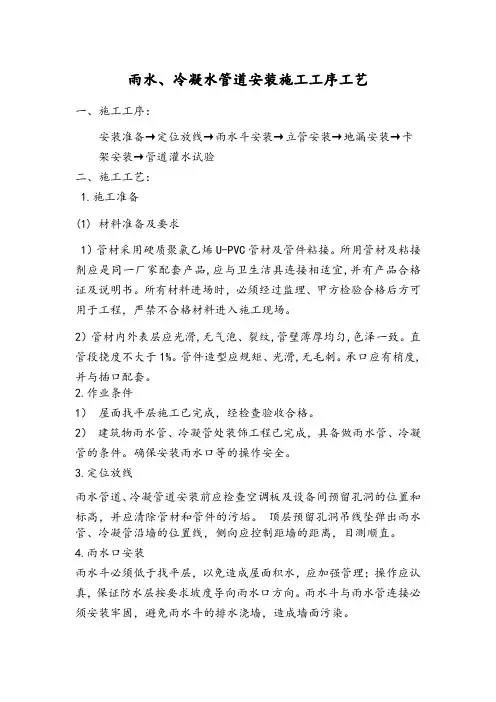

交底提要雨水管及空调冷凝水管管道安装

3.6 空调冷凝水管穿空调板时，增设一个DN50的圆形地漏，空调板下30cm处设置三通，中间用带检查口的P型存水弯连接。地漏面略低于空调板面，并做吊洞处理。

3.7 屋面雨水斗安装

3.7.1 天台地漏安装（雨水沟）：采用φ110的PVC管穿过预留洞与φ110的圆形地漏粘结，地漏面略低于雨水沟底平面，并用油麻填塞周围缝隙，再浇入水泥浆抹平。

3.7.2 室外雨水斗安装：在室外女儿墙下方将87型的塑料方形雨水斗与雨水管用胶水粘合连接。

3.7.3 侧排雨水斗安装：将两段雨水管用90°弯头连接，穿过女儿墙上的预留洞。墙外部分直接放入室外雨水斗内，屋面部分与侧排雨水斗连接（如图），雨水斗底部距离屋面3至5cm，雨水斗贴近墙面。安装好后用水泥砂浆填补空隙。
