仪表安装常用符号
常用仪表,控制图形符号及仪表位号命名准则
常用仪表、控制图形符号根据国家行业标准HG20505-92《过程检测和控制系统用文字代号和图形符号》，参照GB2625-81国家标准、化工自控常用图形及文字代号如下。
一、图形符号1、 测量点测量点（包括检出元件）是由过程设备或管道符号引到仪表圆圈的连接引线的起点，一般无特定的图形符号，如图1-2-1(a)所示。
(a)(b) 图1-2-1 测量点若测量点位于设备中，当有必要标出测量点在过程设备中的位置时，可在引线的起点加一个直径为2 mm 的小圆符号或加虚线，如图1-2-1（b ）所示。
必要时，检出元件或检出仪表可以用表1-2-2所列的图形符号表示。
2、 连接线图形符号仪表圆圈与过程测量点的连接引线，通用的仪表信号线和能源线的符号是细实线。
当有必要标注能源类别时，可采用相应的缩写标注在能源线符号之上。
例如AS-014为0.14MPA的空气源，ES-24DC为24B的直流电源。
当通用的仪表信号线为细实线可能造成混淆时，通用信号线符号可在细实线上加斜短划线（斜短划线与细实线成45度角）。
仪表连接图形符号见表1-2-1。
表1-2-1 仪表连线符号表3、仪表图形符号仪表图形符号是直径为12mm（或10mm）的细实线圆圈。
仪表位号的字母或阿拉伯数字较多，圆圈内不能容纳时，可以断开。
如图1-2-2（a）。
处理两个或多个变量，或处理一个变量但有多个功能的复式仪表，可用相切的仪表圆圈表示，如图1-2-2（b）所示。
当两个测量点引到一台复式仪表上而两个测量点在图纸上距离较远或不在同一图纸上，则分别用两个相切的实线圆圈和虚线圆圈表示，见图1-2-2（c）所示。
（a） (b) (c)图1-2-2 仪表图形符号分散控制系统（双称集散控制系统）仪表图形符号是直径为12mm（或10mm）的细实线圆圈，外加与圆圈相切细实线方框，如图1-2-3（a）所示。
作为分散控制系统的计算机功能图形符号，是对角线长为12mm（或10mm）的细实线六边B形，如图1-2-3（b）所示。
常用仪表控制图形符号及仪表位号说明
常用仪表控制图形符号及仪表位号说明常用仪表、控制图形符号根据国家行业标准HG20505-92《过程检测和控制系统用文字代号和图形符号》，参照GB2625-81国家标准、化工自控常用图形及文字代号如下。
一、图形符号1、测量点测量点（包括检出元件）是由过程设备或管道符号引到仪表圆圈的连接引线的起点，一般无特定的图形符号，如图1-2-1(a)所示。
测量点测量点(a)(b)图1-2-1 测量点若测量点位于设备中，当有必要标出测量点在过程设备中的位置时，可在引线的起点加一个直径为 2 mm的小圆符号或加虚线，如图1-2-1（b）所示。
必要时，检出元件或检出仪表可以用表1-2-2所列的图形符号表示。
2、连接线图形符号仪表圆圈与过程测量点的连接引线，通用的仪表信号线和能源线的符号是细实线。
当有必要标注能源类别时，可采用相应的缩写标注在能源线符号之上。
例如AS-014为0.14MPA的空气源，ES-24DC为24B的直流电源。
当通用的仪表信号线为细实线可能造成混淆时，通用信号线符号可在细实线上加斜短划线（斜短划线与细实线成45度角）。
仪表连接图形符号见表1-2-1。
表1-2-1 仪表连线符号表序号类别图形符号备注1 仪表与工艺设备、管道上测量点的连接线或机械连动线通用的仪表信号线（细实线：下同）23 4 连接线交叉连接线相接5 6 表示信号的方向气压信号线断划线与细实线成45度角，下同7 电信号线或8 9 导压毛细管液压信号线10 电磁、辐射、热、光、声波等信号线（有导向）111213 电磁、辐射、热、光、声波等信号线（无导向）内部系统链（软件或数据链）机械链1415 二进制电信号二进制气信号或3、仪表图形符号仪表图形符号是直径为 12mm（或 10mm）的细实线圆圈。
仪表位号的字母或阿拉伯数字较多，圆圈内不能容纳时，可以断开。
如图1-2-2（a）。
处理两个或多个变量，或处理一个变量但有多个功能的复式仪表，可用相切的仪表圆圈表示，如图 1-2-2（b）所示。
仪表常用图例符号
实用文档
7.数字编号的区域编号和回路编号一般均自1开始， 按顺序排列，但允许中间有空号。
8.仪表回路编号按被测变量分开编号，同一区域的 同一被测变量的仪表，其回路编号从1开始按顺序 编列，不同被测变量的仪表，不合在一起连续给出 回路编号。
9.同一区域内测量一个变量的回路中，仪表位号的 第一字母和数字编号应相同。例如：LI-1002,LRC1002,LV1002表示是同一区域内一个液位记录调节 系统中的仪表。
3.第一字母的修饰字母用小写英文字母d（差）与被 测变量字母组合应视为一个字母。例如TdI表示温差 指示。
4.仪表功能字母所表示的可以是名词、动词、形容 词。例如I可以是指示仪（名词），可以是指示（动 词）；T可以是变送器，也可以是表示传送等。
5.仪表同时具有指示和记录二种功能时，功能字母 代号只写R，I省略不写。
实用文档
旋塞、球阀
通用仪表信 号线
表示信号的 方向
连接线相接
常用电工与电子学图例符号：见表5
实用文档
实用文档
二仪表信号的表示方法：
1、仪表信号组成： 在检测、控制系统中，构成一个回路的每个仪表都 应有自己的仪表位号。仪表位号由字母代号组合和 回路编号两部分组成。两部分之间用一短线隔开。 有时候根据设计需要，在数字后面还加尾缀。 字母代号由被测变量的第一位字母和表示仪表功能 后继字母组成，字母代号除修饰符号外，用大写英 文字母。 数字编号由区域编号和回路编号组成，一般情况下 ，区域编号为一位数字，回路标号为二位数字，必 要时，区域编号和回路编号的数字位数可以增减。 区域编号可表示车间，工段，装置，系统，设备， 甚至可以表示其中二者。回路编号表示该区域内某 一测量变量的个数。 如下例所示：
仪表常用符号图解
MANUALLYOPERATEDVALVESByaddinganactuatortothebasicvalvesymbol,thevalvebecomesacontrolvalve.闸阀阻塞阀V-7Butterfly valve ordamper 蝶阀或节气闸Ram valve 冲击阀管线编号PIPINGSERVICESPECIFICATION 管道用途描述TYPEOFINSULATIONORTRACING 绝缘类型或保温LINEINSULATIONTHICKNESS 管道保温厚度INSULATIONCODE 保温代号FCCFullcoldconservation 完全保持冷却FHCFullheatconservation完全保持伴热PHCPartialheatconservation局部保持伴热PPPersonnelprotection个人防护NINoinsulation无保温STSteamtracedandinsulated蒸汽伴热BL—BatteryLimit电池限额LO—LockOpen锁定开BW—Backwash逆流LH—LockHopper锁斗CC—ChemicalClean化学清洗LP—LowPressure低压CHOP—ChainOperated连续运转L,PT—LowPoint低点CP—CorrosionProbe防腐蚀探测器M—MotorOrMotorizedActuator电动机或电动执行器CSC—CarSealClosed气缸密封关MW—Manway人行道CSC—CarSealOpen气缸密封开NC—NormallyClosed常闭D—Drain排放NDE—NormallyDeenergized正常不带电DE—Deenergized不带电NE—NormallyEnergized正常带电E—Energized带电NNF—NormallyNoFlow正常无流量(E)—Existing当前的NO—NormallyOpen常开(F)—Furnished供应PD—PositiveDisplacement实际置换F＆P--Furnished＆piped供应或管道传输PV—ProcessVariable进程变量FC—FailClosed故障关S—SampleConnection取样连接FI—FailIndeterminate不确定故障SP.GR.—SpecificGravity特殊引力FL—FailLocked故障锁定SO—SteamOut蒸汽排出FO—FailOpenOrFirstOut故障开或首次输出SOV—SolenoidOperatedValve电磁阀FOB—FlatOnBottom底部平面SP—SetPoint设定点FOT—FlatOnTop顶部平面SR—StressRelieve减压FP—FullPort整个端口ST—SteamTrap蒸汽汽水阀FV—GE—GO—HH—VV—VP—Air空气BD—BF—BW—CW—CWR—CWS—DR—PG—DW—FEG—FL—FLG—FO—FW—GW—XSC—冷凝物混合液和脱盐水或其它HN—HighPresureNitrogen高压氮气HS—HighPresureSteam高压蒸汽HW—HeatingWaterSupply热水HWR—HeatingWaterReturn热水循环IA—InstrumentAir仪表空气。
常用仪表控制图形符号及仪表位号说明
表1-2-3表示仪表安装位置的图形符号
主要位置
操作员监视用
（1）
现场安装
正常情况下，操作员不监视
（2）
辅助位置
操作员监视用
（3）
离散仪表
共用显示
共用控制
（4）
（5）
（6）
（7）
（8）
（9）
计算机功能
（10）
（11）
（12）
可编程序逻辑控制功
能
*正常情况下操作员不监视，或盘后安装的仪表设备或功能，仪表图形符号列可表示为：
（15）
（16）
（20）
（23）
FE
17
FE
FE
18
FE
FC
19
16
涡轮或旋翼式
转子流量计
位移式、流量积算指示器
流量控制器
（17）
（18）
（19）
FE
20
FE
21
FE
22
FE
23
超声流量计
旋涡传感器
靶式传感器
流量喷嘴
（21）
（22）
FE
FT
25
MF——质量流量
EMF—电磁流量计
IFO—内藏孔板
24 FE
能图形符号见表1-2-2。
（a）
(b)
(c)
图1-2-3分散控制系统仪表图形符号
4、表示仪表安装位置图形符号
表示仪表安装位置的图形符号见表1-2-3所示。
表1-2-2仪表功能图形符号
（1）
（2）
（3）
（4）
PE
4
PI
5
FP
6
FE
7
差压式指示流量计法兰或
仪表安装常用符号
仪表安装常用图形符号和文字代号仪表安装术语1、一次点指检测系统或调节系统中，直接与工艺介质接触的点.如压力测量系统中的取压点,温度检修系统中的热点偶(电阻体）安装点等等。
一次点可以在工艺管道上,也可以在工艺设备上.2、一次部件又称取源部件.通常指安装在一次点的仪表加工件。
如压力检测系统中的取压短节，测温系统中的温度计接头(又称凸台）。
一次部件可能是仪表元件，如流量检测系统中节流元件，也可能是仪表本身,如容积式流量计、转子流量计等，更多的可能是仪表加工件。
3、一次阀门又称根部阀、取压阀。
指直接安装在一次部件上的阀门。
如与取压短节相连的压力测量系统的阀门,与孔板正、负压室引出管相连的阀门等。
4、一次仪表现场仪表的一种。
是指安装在现场且直接与工艺介质相连触的仪表。
如弹簧管压力表、双金属温度计、双波纹管差计.热电偶与热电阻不称作仪表，而作为感温元件，所以又称作一次元件。
5、一次调校通称单体调校,指仪表安装前的校验.按《工业自动化仪表工程施工及验收规范》GBJ93—86的要求，原则上每台仪表都要经过一次调校。
调校的重点是检测仪表的示值误差、变差，调节仪表的比例度、积分时间、微分时间的误差，控制点偏差，平衡度等。
只有一次调校符合设计或产品说明书要求的仪表，才能安装，以保证二次调校的质量。
6、二次仪表是仪表示值信号不直接来自工艺介质的各类仪表的总称.二次仪表的仪表示值信号通常由变送器变换成标准信号。
二次表接受的信号一般有三种：错误!、气动信号，0.02～0。
10MPa；错误!、Ⅱ型电动机单元仪表信号,0～10mA DC；错误!、Ⅲ型电动机单元仪表信号，4～20mA DC。
也有个别的不用标准信号，一次仪表发出电信号,二次仪表直接指示,如远传压力表等。
二次仪表通常安装在仪表盘上.按安装位置又可以分为盘装仪表和架装仪表。
7、现场仪表是安装在现场仪表的总称，是相对于控制室而言的。
可以认为除安装在控制室的仪表外,其他仪表都是现场仪表。
常用仪表、控制图形符号
常用仪表、控制图形符号根据国家行业标准HG20505—92《过程检测和控制系统用文字代号和图形符号》，参照GB2625-81国家标准、化工自控常用图形及文字代号如下。
一、图形符号1、测量点测量点（包括检出元件）是由过程设备或管道符号引到仪表圆圈的连接引线的起点，一般无特定的图形符号，如图1—2—1（a)所示.（a）(b)图1-2—1 测量点若测量点位于设备中,当有必要标出测量点在过程设备中的位置时,可在引线的起点加一个直径为2 mm的小圆符号或加虚线，如图1-2-1（b）所示。
必要时，检出元件或检出仪表可以用表1—2—2所列的图形符号表示.2、连接线图形符号仪表圆圈与过程测量点的连接引线，通用的仪表信号线和能源线的符号是细实线。
当有必要标注能源类别时，可采用相应的缩写标注在能源线符号之上。
例如AS-014为0。
14MPA的空气源，ES—24DC为24B的直流电源。
当通用的仪表信号线为细实线可能造成混淆时，通用信号线符号可在细实线上加斜短划线（斜短划线与细实线成45度角)。
仪表连接图形符号见表1-2—1.表1—2—1 仪表连线符号表3、仪表图形符号仪表图形符号是直径为12mm （或10mm)的细实线圆圈.仪表位号的字母或阿拉伯数字较多,圆圈内不能容纳时，可以断开。
如图1—2-2(a ）。
处理两个或多个变量，或处理一个变量但有多个功能的复式仪表，可用相切的仪表圆圈表示，如图1-2-2（b ）所示.当两个测量点引到一台复式仪表上而两个测量点在图纸上距离较远或不在同一图纸上,则分别用两个相切的实线圆圈和虚线圆圈表示，见图1-2-2（c ）所示。
（a ） （b ） (c ） 图1-2—2 仪表图形符号分散控制系统（双称集散控制系统）仪表图形符号是直径为12mm （或10mm)的细实线圆圈，外加与圆圈相切细实线方框，如图1-2-3（a ）所示。
作为分散控制系统的计算机功能图形符号，是对角线长为12mm （或10mm ）的细实线六边B形，如图1—2-3（b ）所示。
仪表常用图例符号
17
2.仪表测量点是由设备轮廓线或工艺管道线引到仪表圆 圈的线的起点，一般无特定的图形符号。如
2021/6/7
18
3.仪表流程图中，一般不标出仪表检测 元件的仪表位号，检测元件和仪表连 同一体的仪表（如靶式流量计）在流 程图中可注明仪表位号。
2021/6/7
19
4.表示高、低时在仪表圆圈的右上方、右下方写H(高)、 L（低）、或HH（高高）、LL（低低），如
6.后继功能字母书写顺序是：“IRCTQSA”.
2021/6/7
15
7.间有空号。
8.仪表回路编号按被测变量分开编号，同一区域的 同一被测变量的仪表，其回路编号从1开始按顺序
编列，不同被测变量的仪表，不合在一起连续给出 回路编号。
9.同一区域内测量一个变量的回路中，仪表位号的 第一字母和数字编号应相同。例如：LI-1002,LRC1002,LV1002表示是同一区域内一个液位记录调节 系统中的仪表。
3.第一字母的修饰字母用小写英文字母d（差）与被 测变量字母组合应视为一个字母。例如TdI表示温差 指示。
4.仪表功能字母所表示的可以是名词、动词、形容 词。例如I可以是指示仪（名词），可以是指示（动 词）；T可以是变送器，也可以是表示传送等。
5.仪表同时具有指示和记录二种功能时，功能字母 代号只写R，I省略不写。
无孔板取压 接头
孔板
气压信号线 液压信号线 导压毛细管
名称
图形符号
活塞执行机 构
电动执行机 M 构
执行机构与 手轮组合
二通阀
文丘显管及 喷嘴
转子流量计
电磁或声信 号
热电偶
三通阀 角形阀
就地仪表安 装
热电阻
旋塞、球阀
常用仪表控制图形符
常用仪表、控制图形符号根据国家行业标准HG20505-92《过程检测和控制系统用文字代号和图形符号》，参照GB2625-81国家标准、化工自控常用图形及文字代号如下。
一、图形符号1、测量点测量点（包括检出元件）是由过程设备或管道符号引到仪表圆圈的连接引线的起点，一般无特定的图形符号，如图1-2-1(a)所示。
(a)(b)图1-2-1 测量点若测量点位于设备中，当有必要标出测量点在过程设备中的位置时，可在引线的起点加一个直径为2mm的小圆符号或加虚线，如图1-2-1（b）所示。
必要时，检出元件或检出仪表可以用表1-2-2所列的图形符号表示。
2、连接线图形符号仪表圆圈与过程测量点的连接引线，通用的仪表信号线和能源线的符号是细实线。
当有必要标注能源类别时，可采用相应的缩写标注在能源线符号之上。
例如AS-014为的空气源，ES-24DC为24B的直流电源。
当通用的仪表信号线为细实线可能造成混淆时，通用信号线符号可在细实线上加斜短划线（斜短划线与细实线成45度角）。
仪表连接图形符号见表1-2-1。
表1-2-1 仪表连线符号表3、仪表图形符号仪表图形符号是直径为12mm（或10mm）的细实线圆圈。
仪表位号的字母或阿拉伯数字较多，圆圈内不能容纳时，可以断开。
如图1-2-2（a）。
处理两个或多个变量，或处理一个变量但有多个功能的复式仪表，可用相切的仪表圆圈表示，如图1-2-2（b）所示。
当两个测量点引到一台复式仪表上而两个测量点在图纸上距离较远或不在同一图纸上，则分别用两个相切的实线圆圈和虚线圆圈表示，见图1-2-2（c）所示。
（a）图1-2-2 仪表图形符号分散控制系统（双称集散控制系统）仪表图形符号是直径为12mm（或10mm）的细实线圆圈，外加与圆圈相切细实线方框，如图1-2-3（a）所示。
作为分散控制系统的计算机功能图形符号，是对角线长为12mm（或10mm）的细实线六边形，如图1-2-3（b）所示。
分散控制系统内部连接的可编程逻辑控制器功能图形符号如图1-2-3（c）所示，外四边形边长为12mm（或10mm）。
常用仪表图标符号
第二章常用图例符号第一节常用仪表、控制图形符号，参照HG20505-92《过程检测和控制系统用文字代号和图形符号》根据国家行业标准国家标准，化工自控常用图形文字代号如下。
GB-2625-81一、图形符号1．测量点测量点（包括检出元件）是由过程设备或管道符号引到仪表圆圈的连接引线的起点，一般无特定的图形符]号，如图1-2-1（a）所示。
若测量点位于设备中，当有必要标出测量点在过程设备中的位置时，可在引线的起点加一个直径为2mm的小圆符号或加虚线，如图1-2-1（b）所示。
必要时，检出元件或检出仪表可以用用1-2-2所列的图形符号表示。
2．连接线图形符号仪表圆圈与过程测量点的连接引线，通用的仪表信号线和能源线的符号是细实线。
当有必要标注能源类别时，可采用相应的缩写标注在能源线符号之上。
例如AS-0.14为0.14MPa的空气源,ES-24DC 为24V的直流电源。
当通用的仪表信号线为细实线可能造成混淆时，通用信号线符号可在细实线上加斜短划线（斜短划线与细实线成45o角）仪表连接线图形符号见表1-2-1。
3．仪表图形符号）的细实线圆圈。
仪表位号的字母或阿拉伯数字仪表图形符号地直径为12mm（或10mm所示。
处理两个或多个变量，或处理一较多，圆圈不能容纳时，可以断开。
如图1-2-2(a)）所示。
当两1-2-2（b个变量但有多个功能的复式仪表，可用相切的仪表圆圈表示，如图则分个测量点引到一台复式仪表上，而两个测量点在图纸上距离较远或不在同一张图纸上，（c）所示。
别用两个相切的实线圆圈和虚线圆圈表示，见图1-2-2A测量点B测量点）（c）（a）（b仪表图形符号图1-2-2分散控制系统(又称集散控制系统)仪表图形符号是直径为12mm(或10mm)的细实线圆圈,外加与圆圈相切的细实线方框,如图1-2-3(a)所示。
作为分散控制系统一个部件(c) (b) (a)的计算机可编程序逻辑控制器功能图形符号如图1-2-3（c）分散控制系统仪表图形符号图1-2-3所示，外四方形边长为12mm（或10mm）。
常用仪表控制图形符号及仪表位号说明.
常用仪表、控制图形符号根据国家行业标准HG20505-92《过程检测和控制系统用文字代号和图形符号》，参照GB2625-81国家标准、化工自控常用图形及文字代号如下。
一、图形符号1、测量点测量点（包括检出元件）是由过程设备或管道符号引到仪表圆圈的连接引线的起点，一般无特定的图形符号，如图1-2-1(a)所示。
测量点测量点(a)(b)图1-2-1 测量点若测量点位于设备中，当有必要标出测量点在过程设备中的位置时，可在引线的起点加一个直径为2 mm的小圆符号或加虚线，如图1-2-1（b）所示。
必要时，检出元件或检出仪表可以用表1-2-2所列的图形符号表示。
2、连接线图形符号仪表圆圈与过程测量点的连接引线，通用的仪表信号线和能源线的符号是细实线。
当有必要标注能源类别时，可采用相应的缩写标注在能源线符号之上。
例如AS-014为0.14MPA的空气源，ES-24DC为24B的直流电源。
当通用的仪表信号线为细实线可能造成混淆时，通用信号线符号可在细实线上加斜短划线（斜短划线与细实线成45度角）。
仪表连接图形符号见表1-2-1。
表1-2-1 仪表连线符号表序号类别图形符号备注1 仪表与工艺设备、管道上测量点的连接线或机械连动线通用的仪表信号线（细实线：下同）23 4 连接线交叉连接线相接5 6 表示信号的方向气压信号线断划线与细实线成45度角，下同7 电信号线或8 9 导压毛细管液压信号线10 电磁、辐射、热、光、声波等信号线（有导向）111213 电磁、辐射、热、光、声波等信号线（无导向）内部系统链（软件或数据链）机械链1415 二进制电信号二进制气信号或3、仪表图形符号仪表图形符号是直径为 12mm（或 10mm）的细实线圆圈。
仪表位号的字母或阿拉伯数字较多，圆圈内不能容纳时，可以断开。
如图1-2-2（a）。
处理两个或多个变量，或处理一个变量但有多个功能的复式仪表，可用相切的仪表圆圈表示，如图 1-2-2（b）所示。
常用仪表、控制图形符号
常用仪表、控制图形符号根据国家行业标准HG20505-92《过程检测和控制系统用文字代号和图形符号》，参照GB2625-81国家标准、化工自控常用图形及文字代号如下。
一、图形符号1、测量点测量点（包括检出元件）是由过程设备或管道符号引到仪表圆圈的连接引线的起点，一般无特定的图形符号，如图1-2-1(a)所示。
(a)(b)图1-2-1 测量点若测量点位于设备中，当有必要标出测量点在过程设备中的位置时，可在引线的起点加一个直径为2 mm的小圆符号或加虚线，如图1-2-1（b）所示。
必要时，检出元件或检出仪表可以用表1-2-2所列的图形符号表示。
2、连接线图形符号仪表圆圈与过程测量点的连接引线，通用的仪表信号线和能源线的符号是细实线。
当有必要标注能源类别时，可采用相应的缩写标注在能源线符号之上。
例如AS-014为0.14MPA的空气源，ES-24DC为24B的直流电源。
当通用的仪表信号线为细实线可能造成混淆时，通用信号线符号可在细实线上加斜短划线（斜短划线与细实线成45度角）。
仪表连接图形符号见表1-2-1。
表1-2-1 仪表连线符号表3、仪表图形符号仪表图形符号是直径为12mm（或10mm）的细实线圆圈。
仪表位号的字母或阿拉伯数字较多，圆圈内不能容纳时，可以断开。
如图1-2-2（a）。
处理两个或多个变量，或处理一个变量但有多个功能的复式仪表，可用相切的仪表圆圈表示，如图1-2-2（b）所示。
当两个测量点引到一台复式仪表上而两个测量点在图纸上距离较远或不在同一图纸上，则分别用两个相切的实线圆圈和虚线圆圈表示，见图1-2-2（c）所示。
（a ）(b) (c) 图1-2-2 仪表图形符号分散控制系统（双称集散控制系统）仪表图形符号是直径为12mm （或10mm ）的细实线圆圈，外加与圆圈相切细实线方框，如图1-2-3（a ）所示。
作为分散控制系统的计算机功能图形符号，是对角线长为12mm （或10mm ）的细实线六边形，如图1-2-3（b ）所示。
仪表常用图例符号
17
2.仪表测量点是由设备轮廓线或工艺管道线引到仪表圆 圈的线的起点，一般无特定的图形符号。如
2021/7/1
18
3.仪表流程图中，一般不标出仪表检测 元件的仪表位号，检测元件和仪表连 同一体的仪表（如靶式流量计）在流 程图中客注明仪表位号。
6.后继功能字母书写顺序是：“IRCTQSA”.
2021/7/1
15
7.数字编号的区域编号和回路编号一般均自1开始， 按顺序排列，但允许中间有空号。
8.仪表回路编号按被测变量分开编号，同一区域的 同一被测变量的仪表，其回路编号从1开始按顺序
编列，不同被测变量的仪表，不合在一起连续给出 回路编号。
9.同一区域内测量一个变量的回路中，仪表位号的 第一字母和数字编号应相同。例如：LI-1002,LRC1002,LV1002表示是同一区域内一个液位记录调节 系统中的仪表。
名称
序 字母代 号号
名称
1C 2P 3 AP 4 NP
电缆、电线
5 IP
气动信号管缆、 6 PP 管线
空气源管线
7 TP
氮气源管线
冲击管线 保护管线 保温伴热管线
2021/7/1
8
4、常用图形符号：见表4
2021/7/1
9
2021/7/1
表4 常用图形符号
名称 测量点
图形Байду номын сангаас号
名称
测量点 电信号线
10.如一个回路中有一个以上相同字母代号（即被测
变量和功能相同）的仪表，在数字编号的后面加大 写英文字母的尾缀以示区别。例如：用FT201A,FT-201B表示一个回路中有二台流量变送器；
11.多个检测元件共用一台仪表（如温度巡测仪），
仪表流程图中常用图例符号
仪表流程图中常用图例符号PI:代表压力显示PT:代表压力变送PIT:压力显示变送TI :代表温度显示TE:温度测量元件TT:代表温度变送圆圈加文字：代表就地表方框圆圈加文字：代表控制室显示（DCS带报警CW代表循环冷却水CWR代表循环冷却水回水CR为中控按钮HS为电机现场起停按钮。
LSH现场高开关LAH液位高报警（但是从流程图上看应该是低报警更合理，毕竟压缩机入口分离罐应该有一定液封才合理呀）LSHH高高报警或者联锁开关（单圆圈是现场仪表、外带方框是中控信号）KV是顺控阀门（当然中控人员有权限自己也可以开关）HPV高点放空LPD低点排放袅1-1 仪哀功濮宇母代号功能，可选用流量或差压变送器及记录仪.表1-3 仪表类型及安装位置的图形符号\表17仪表能源字母组合标志舉1-5 仪裘逢接线團形符号« 1-6 部分流■测■仪表的图影符号加热炉立式加热炉表1 15 炉类图例序号名称3空％换热器4细合式立式炉（箱式炉）云 碎衲2 Mr 曲创<» r 枷 jt 聆-电tm 补 MW42 rit 亠匕冷丄知阳yTt -Zc 处血出轉血、也 ® 抑」SW表1-17 容器和罐的图例姦1-IS Si 和压编机图例名㈣飞功肉心離WH*： V 笨1衬说永战如机电刃丿科暫帀締HIf 怨 ft V 堆型劇心压嚅机ZX 动魁心疔镰机VALVE5Cxq GATE VALVE勺WAY V AU VFGA7F V ALVC CLOSC占ANCLE V AL VfGL UHE VAL Vr AMCLL V AL VE 匚LOSEi-il CHE VAL Vt CLOSE f RAM VAI VFNELD L L V AL VE H I H SI IDI VAI VFL HI EOLF VAL VF CL£MtTLRlNG 匚OKEDec f=LUG VALVE H&-KNIFE VALVFPLUG VAI vr CLtisr右WAY VALVE07匚-4FC K V VF^TOP tHtCK V AL Vt E I XtE SS FL OW VAI VEL**GUT T 匚RrLV VftLVT O ROT ARY V AL VtIOS BALL VAL Yl E=teg POST INpif 4TOR VAL VCBM BALI VAI yr Ci O^E DiAPI V ALVf込ORRIT VA VI txi PINCI* VALVE■OftDIT VA . VE CLOSEHlMiML^H TLO^ /BYPASS<ARC= AUTOH^ TIC REC Y 匚;_E COhiTROLk①功能标志只表示仪表的功能，不表示仪表的结构•例如，要实现FR （流量记录）②功能标志的首位字母选择应与被测变量或引发变量相对应，可以不与被处理变量相符•例如，某液位控制系统中的控制阀，其功能标志应为LV,而不是FV.③功能标志的首位字母后面可以附加一个修饰字母，使原来的被测变量变成一个新变量。
常用仪表图形符号
常用仪表、控制图形符号一、图形符号1、测量点测量点（包括检出元件）就是由过程设备或管道符号引到仪表圆圈得连接引线得起点，一般无特定得图形符号，如图1-2-1(a)所示。
(a)(b)1-2-1引线得起点加一个直径为2 mm（b）所示。
必要时，检出元件或检出仪表可以用表1-2-2所列得图形符号表示。
2、连接线图形符号仪表圆圈与过程测量点得连接引线。
通用得仪表信号线与能源线得符号就是细实线。
当有必要标注能源类别时，可采用相应得缩写标注在能源线符号之上。
例如AS-014为0、14MPa得空气源，ES-24DC为24V得直流电源。
当通用得仪表信号线为细实线可能造成混淆时，通用信号线符号可在细实线上加斜短划线（斜短划线与细实线成45度角）。
仪表连接图形符号见表1-2-1。
表1-2-1 仪表连线符号表3、 仪表图形符号仪表图形符号就是直径为12mm （或10mm ）得细实线圆圈。
仪表位号用字母或阿拉伯数字较多，圆圈内不能容纳时，可以断开。
如图1-2-2（a ）。
处理两个或多个变量，或处理一个变量但有多个功能得复式仪表，可用相切得仪表圆圈表示，如图1-2-2（b ）所示。
当两个测量点引到一台复式仪表上而两个测量点在图纸上距离较远或不在同一图纸上，则分别用两个相切得实线圆圈与虚线圆圈表示，见图1-2-2（c ）所示。
（a ）图1-2-2 仪表图形符号分散控制系统（又称集散控制系统）仪表图形符号就是直径为12mm （或10mm ）得细实线圆圈，外加与圆圈相切细实线方框，如图1-2-3（a ）所示。
作为分散控制系统得计算机功能图形符号，就是对角线长为12mm （或10mm ）得细实线六边形，如图1-2-3（b ）所示。
分散控制系统内部连接得可编程逻辑控制器功能图形符号如图1-2-3（c ）所示，外四边形边长为12mm （或10mm ）。
其她仪表或功能图形符号见表1-2-2。
表1-2-2 仪表功能图形符号B注：图形符号得尺寸根据使用者得需要可以改变，推荐应用表中得实际尺寸。
自控仪表图例常用符号.
计算机实现仪表功能
仪表位号的字母代号
字母
第一位字母
后继字母
被测变量或初始变量
修饰词
功能
A
分析
报警
B
喷嘴火焰
取样冷却器、冷端补偿器
C
电导率
控பைடு நூலகம்，调节
D
密度或重度
差
E
电压（电动势）
检测元件
F
流量
比（分数）
G
尺度（尺寸）
玻璃
H
手动
I
电流
指示
J
功率
扫描
K
时间或时间程序
操作器
L
物位
灯
M
水份或湿度
N
浓度
气源，电源
自控仪表图例常用符号
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
仪表安装常用图形符号和文字代号
仪表安装术语
1、一次点指检测系统或调节系统中，直接与工艺介质接触的点。
如压力测量系统中的取
压点，温度检修系统中的热点偶（电阻体）安装点等等。
一次点可以在工艺管道上，也可以在工艺设备上。
2、一次部件又称取源部件。
通常指安装在一次点的仪表加工件。
如压力检测系统中的取
压短节，测温系统中的温度计接头（又称凸台）。
一次部件可能是仪表元件，如流量检测系统中节流元件，也可能是仪表本身，如容积式流量计、转子流量计等，更多的可能是仪表加工件。
3、一次阀门又称根部阀、取压阀。
指直接安装在一次部件上的阀门。
如与取压短节相连
的压力测量系统的阀门，与孔板正、负压室引出管相连的阀门等。
4、一次仪表现场仪表的一种。
是指安装在现场且直接与工艺介质相连触的仪表。
如弹簧
管压力表、双金属温度计、双波纹管差计。
热电偶与热电阻不称作仪表，而作为感温元件，所以又称作一次元件。
5、一次调校通称单体调校，指仪表安装前的校验。
按《工业自动化仪表工程施工及验收
规范》GBJ93-86的要求，原则上每台仪表都要经过一次调校。
调校的重点是检测仪表的示值误差、变差，调节仪表的比例度、积分时间、微分时间的误差，控制点偏差，平衡度等。
只有一次调校符合设计或产品说明书要求的仪表，才能安装，以保证二次调校的质量。
6、二次仪表是仪表示值信号不直接来自工艺介质的各类仪表的总称。
二次仪表的仪表示
值信号通常由变送器变换成标准信号。
二次表接受的信号一般有三种：○1、气动信号，
0.02~0.10MPa;○2、Ⅱ型电动机单元仪表信号，0~10mA DC；○3、Ⅲ型电动机单元仪表
信号，4~20mA DC。
也有个别的不用标准信号，一次仪表发出电信号，二次仪表直接指示，如远传压力表等。
二次仪表通常安装在仪表盘上。
按安装位置又可以分为盘装仪表和架装仪表。
7、现场仪表是安装在现场仪表的总称，是相对于控制室而言的。
可以认为除安装在控制
室的仪表外，其他仪表都是现场仪表。
它包括所有一次仪表，也包括安装在现场的二次仪表。
8、二次调校又称二次联校、系统调校，指仪表现场安装结束，控制室配管配线完成且
校验通过后，对整个检测回路或自动调节系统的检测，也是仪表交付正式使用前的一次全面校验。
其校验方法通常是在测量环节上加一干扰信号，然后仔细观察组成系统的每台仪表是否工作在误差允许范围内。
如果超出允许范围，又找不出准确原因，要对组成系统的全部仪表重新调试。
二次调试通常是一个回路一个回路的进行，包括对信号报警系统和联锁系统的试验。
9、仪表加工件是指全部用于仪表安装的金属、塑料机械加工件的总称。
也就是仪表之
间，仪表与工艺设备、工艺管道之间，仪表与仪表管道之间，仪表与仪表阀门之间的配管、配线，及其附加装置之间金属的或塑料是机械加工件的总称，仪表加工件在仪表安装中占有特殊地位。
10、带控制点流程图管道专业的图名是管道仪表图，它详细地标出仪表的安装位置，
是确定一次点的重要图纸。

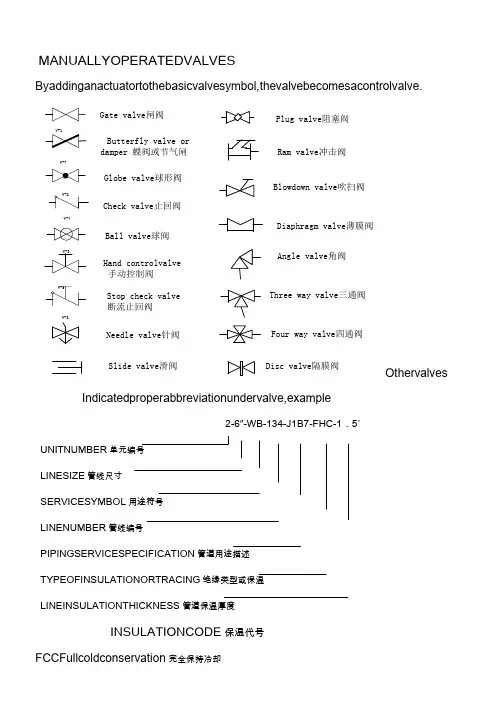

仪表连接线图形符号表
热电偶
热电偶是工业上最常用的温度检测元件之一。
其优点是：
1、测量精度高，因热电偶直接与被测对象接触，不受中间介质的影响；
2、测量范围广，常用的热电偶从-50~1600℃均可连续测量，某些热电偶最低可测到-269℃
（如金-铁- ），最高可达2800℃（如钨-铼）；
3、机构简单使用方便，热电偶通常是由两种不同的金属丝组成，而且不受大小和形状的
限制，外有保护套管，用起来非常方便。
热电偶测温基本原理
将两种不同材料的导体或半导体A和B焊接起来，构成一个闭合回路，如图1 所示。
当导体A和B的两个接点1和2之间存在温度差时，两者之间便
产生电动势，因而在回路中形成一定大小的电流，这种想象称为
热电效应。
热电偶就利用这一原理工作。
如图 1 所示，热电偶的一端将A、B两种导体焊在一起，置于温度为t的被测介质中，称为工作端；另一端称为自由端，放在温度为t0的恒定温度下。
当工作端的被测介质温度发生变化时，热电势随之发生变化，将热电势送入显示仪表进行指示或记录，或送入微机进行处理，即可获得温度值。
热电偶两端的热电势差可以用下式表示：
E r=e AB(t) —e AB(t0)
式中E r——热电偶的热电势；
e AB(t)——温度为t时工作端的热电势；
e AB(t0)——温度为t0 时自由端的热电势。
当自由端温度t0 恒定时，热电势只与工作端的温度有关，即Er = f(t) 。
当组成热电偶的热电极的材料均匀时，其热电势的大小与热电极本身的长度和直径大小无关，只与热电极材料的成分及两端的温度有关。
因此，用各种不同的导体或半导体材料可做成各种用途的热电偶。
以满足不同温度对象测量的需要。
热电偶的种类及结构形式
（1）热电偶的种类常用的热电偶可以分为标准热电偶和非标准热电偶两类。
所谓标准热电偶是指国家标准规定了其热电势与温度的关系、允许误差，
并有统一的标准分度表的热电偶、它有与其配套的显示仪表供选用。
非标
准化热电偶在使用范围或数量上均不及标准化热电偶，一般也没有统一的
分度表，主要用于某些特殊场合测量。
（2）热电偶的结构形式为了保证热电偶可靠、稳定地工作，对它的结构要求
如下：
○1组成热电偶的两个热电极的焊接必须牢
固；
○2两个热电极彼此之间应很好地绝缘，以防短路；
○3补偿导线与热电偶自由端的连接要方便可靠；
○4保护套管应能保证热电极与有害介质充分隔离。
按热电偶的用途不同，常制成以下几种形式。
○1普通型热电偶；
○2铠装热电偶；
○3表面热电偶；
○4薄膜式热电偶；
○5快速消耗型热电偶
这种热电偶可直接用补偿导线接到专用的快速电子电位差计上，直接读取钢水温度。
热电偶热电势误差大
热电极变质更换热电极热电偶安装位置不当改变安装位置保护管表面积灰清除积灰
一体化热电偶温度变送器
一体化热电偶温度变送器是国内新一代超小型温度检测仪表。
它主要由热电偶和热电偶温度变送器模块组成，可用以对各种液体、气体、固体的温度进行检测，应用于温度的自动检测、控制的各个领域，也适用于各种仪器以及计算机系统的配套使用。
一体化温度变送器的特点是将传感器（热电偶）与变送器综合为一体。
变送器的作用是对传感器输出的温度变化信号经行处理，转换成相应的标准统一信号输出，送到显示、运算、控制等单元，以实现生产过程的自动检测和控制。
一体化热电偶温度变送器的变送模块，对热电偶输出的电势经滤波、运算放大、非线性校正、V/I转换等电路处理后，变换成与温度成线性关系的4~20mA 标准电流信号输出。
它的原理框图如图 2 所示。
一体化热电偶温度变送器的变松单元置于热电偶的接线盒里，取代接线座。
安装后一体化热电偶温度变送器外观结构如图 3 所示。
变送器模块采用全密封结构，用环氧树脂浇注，具有抗震动、防腐蚀、防潮湿、耐温性能好的特点，可以用于恶劣的环境。
变送器模块外形如图4 所示。
图中“1”、“2”分别代表热电偶正负极连接端子；“4”、“5”为电源和信号线的正负极接线端子；“6”为零点调节；“7”为量程调节。
一体化热电偶温度变送器采用两线制，在提供24 V DC电源的同时，输出4~20 mA DC电流信号。
两根热电极从变送器底下的两个穿线孔中进入，在变送器上面露一点再弯下，对应插
入“1”和“2”接线柱，拧紧螺丝。
将变送器固定在接线盒内，接好信号线，封接线盒盖后，则一体化温度变送器组装完毕。
变送器在出厂前已经调好，使用时一般不必再做调整。
当使用中产生了误差时，可以用“6:”、“7”两个电位器进行微调。
若单独调校变送器时，必须用精密信号源提供mV DC 信号，多次重复调整零点和量程即可达到要求。
一体化热电偶温度变送器的安装与其他热电偶安装要求基本相同，但特别要注意感温元件与大地间应保持良好的绝缘，否则将直接影响检测结果的准确性，严重时甚至会影响仪表的正常运行。
