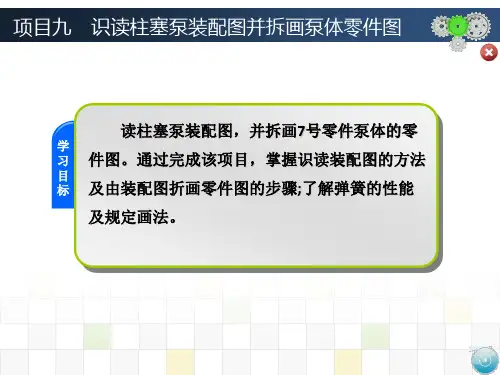

机械制图项目九 识读柱塞泵装配图并拆画泵体零件图
合集下载
看装配图及拆画零件图-齿轮油泵-矿大
5 GB/T67 垫片
2纸
δ=1
14 GB/T1096 键 410
1 45
4 GB/T119 销 A518
4 Q235
13 GB/T6170 螺母M121.5 1 35
3 01-03 齿轮轴
1 45 m=3, Z=9
12 GB/T93 垫圈12
1 65Mn
2 01-02
传动齿轮轴 1
45
m=3, Z=9
一、认真阅读装配图
二、构思零件形状，拆出零件补画出所 缺的图线
三、确定视图表达方案
四、合理标注零件的尺寸
五、合理注写零件的技术要求
拆画齿轮油泵泵体零件图
认真阅读齿轮 泵装配图
01
确定视图表达方 案
03
02
04
构思零件形状， 拆出零件
合理标注零件 的尺寸
合理注写零件的 技术要求
05
5一、 认6 真阅7 读8齿9轮泵装1 配图1 12
5 GB/T67 垫片
2纸
δ=1
14 GB/T1096 键 410
1 45
4 GB/T119 销 A518
4 Q235
13 GB/T6170 螺母M121.5 1 35
3 01-03 齿轮轴
1 45 m=3, Z=9
12 GB/T93 垫圈12
1 65Mn
2 01-02 传动齿轮轴 1 45 m=3, Z=9
审核
日期 日期
（厂名）
点击相应区域可看放大图
5
6
A-A
7
89
13 4
14 3
15 2
1 153.4
37.3 0.02
20
H7 h6
项目九识读柱塞泵装配图并拆画泵体零件图.
装配图中弹簧的画法
项目九 识读柱塞泵装配图并拆画泵体零件图
实施步骤
一、概括了解 如图柱塞泵装配图所示，从标题栏得知该部件是柱塞泵，是液压系统中的 一种供油装置，常用于机器的润滑系统中;从明细栏了解到此部件共有22种零件， 其中7种标准件，其余为非标准件。
二、分析工作原理
柱塞泵工作时，动力由轴10传入，带动凸轮22旋转，柱塞11靠弹簧4的作用， 使与凸轮保持接触。凸轮旋转时，柱塞作往复运动，使泵腔容积变化，从而产 生吸油和压油过程，实现输送油流的工作。使用由单向阀体12、球13和球托14 构成的单向阀控制油流的方向。 三、分析装配与连接关系 柱塞泵主要由泵体、主轴轴系、柱塞轴系等组成，如下图所示。
（2）圆柱螺旋压缩弹簧均可画成右旋，对于左旋圆柱螺旋压缩弹簧，不论画
成左旋还是右旋，一律要注出旋向“LH”字样。 （3）不论弹簧支承圈数是多少以及末端贴紧情况如何，均可按支承圈数为
2.5绘制。
（4）有效圈数在4圈以上的圆柱螺旋压缩弹簧，其中间部分可省略不画。
项目九 识读柱塞泵装配图并拆画泵体零件图
学习资料
图1 圆柱螺旋压缩弹簧的规定画法
项目九 识读柱塞泵装配图并拆画泵体零件图
学习资料
图2 圆柱螺旋压缩弹簧的绘制步骤
项目九 识读柱塞泵装配图并拆画泵体零件图
学习资料
三、装配图中弹簧的画法 在装配图中，将弹簧看作实心物体，被弹簧挡住的结构一般不画，可见部 分应画至弹簧外轮廓或弹簧中径线处。弹簧线径小于2 mm的圆形剖面可以涂黑 或采用示意画法，如图所示。
项目九 识读柱塞泵装配图并拆画泵体零件图
实施步骤
柱塞泵结构图
项目九 识读柱塞泵装配图并拆画泵体零件图
实施步骤
1.连接与固定方式 泵体7与泵套6、衬盖20之间用螺钉连接;轴10与凸轮22之间用键连接;单向阀体 12、油杯5与泵体7之间用螺纹连接;轴10两端用轴承进行支承;泵体上4×φ 9为柱塞 泵的安装孔。 2.配合关系 轴10与凸轮22之间为φ 16H7/k6配合，是基孔制过渡配合;衬盖20与泵体7之间 为φ 50H7/h6配合，是基孔制间隙配合;衬套9与泵体7之间为φ 42H7/js6配合，是基 孔制过渡配合;泵套6与泵体7有两处配合，分别为φ 30H7/k6、φ 30H7/js6，均为基 孔制过渡配合;柱塞11与泵套6之间为φ 18H7/h6配合，是基孔制间隙配合。 3.拆卸顺序 柱塞泵的拆卸顺序是:先松开泵套6与泵体7之间的三个固定螺钉，将泵套连同 柱塞等一起拆下，然后将柱塞、弹簧、螺堵头分开;卸下衬盖20与泵体之间的连接 螺钉，然后将轴10连同其上各个零件从泵体中拆出，再将各个零件分别拆下。0
油泵装配图
工业用纸
工业用纸
石 棉
数量
材
料
备 注
齿轮油泵
1.有效圈数n=7 4.旋向 右 2.总圈数n1=9.5 5.弹簧两端磨平 图名 弹簧 比例 3.展开长度L=323.6
材料
数量
图名 小垫片 比例 材料 数量
全部
技术要求:
发蓝处理
图名 螺塞 比例 材料 数量
序号
螺 塞 小 垫 片 弹 簧 钢珠定位圈 钢 珠 螺栓M6X20 垫 圈 6 泵 盖 圆柱销 垫 片 主动轴齿轮 锁紧螺母 填料压盖 填 料 从动轴齿轮 泵 体 零件名称
图名 材料
比例 数量
其余
Ⅰ Ⅱ
齿 数 模 数 齿形角
Ⅰ Ⅱ
技术要求 1.未注倒角均为1X45° 2.调质处理 HB=220-250
图名 材料
比例 数量
其余
图名 材料
比例 数量
其余
图名 材料
比例 数量
其余
技术要求:
1.未注明铸造圆角 R3 2.不加工面应涂防锈漆
泵
盖
图名 材料
比例 数量
技 术 要 求:
齿轮油泵的工作原理
装配示意图
螺 塞 小 垫 片 弹 簧 钢珠定位圈 钢 珠 螺栓M6X20 垫 圈 6 泵 盖 圆柱销 垫 片 主动轴齿轮 锁紧螺母 填料压盖 填 料 从动轴齿轮 泵 体 序号 零件名称
工业用纸
பைடு நூலகம்
工业用纸
石 棉
数量
材
料
备 注
其余
Ⅰ Ⅱ
齿 数 模 数 齿形角
Ⅰ
Ⅱ
技术要求 1.未注倒角均为1X45° 2.调质处理 HB=220-250
机械制图习题集第九章的答案装配图共18页
九、 装配图 9.4 读平口钳装配图并拆画零件图
1.固定钳体
22上88..00一44..22题002200 下一题 章目录 总目录 退出
九、 装配图 9.4 读平口钳装配图并拆画零件图
2.丝杆
22上88..00一44..22题002200 下一题 章目录 总目录 退出
九、 装配图 9.4 读平口钳装配图并拆画零件图
1.泵体
22上88..00一44..22题002200 下一题 章目录 总目录 退出
九、 装配图 9.7 读齿轮油泵装配图并拆画零件图
2.泵盖
22上88..00一44..22题002200 下一题 章目录 总目录 退出
九.齿轮
22上88..00一44..22题002200 下一题 章目录 总目录 退出
3.活动钳体
22上88..00一44..22题002200 下一题 章目录 总目录 退出
九、 装配图 9.5 读顶尖座装配图并拆画零件图
1.尾座体
22上88..00一44..22题002200 下一题 章目录 总目录 退出
九、 装配图 9.5 读顶尖座装配图并拆画零件图
2.底座
22上88..00一44..22题002200 下一题 章目录 总目录 退出
九、 装配图 9.6 读快速阀装配图并拆画零件图
2.阀体
22上88..00一44..22题002200 下一题 章目录 总目录 退出
九、 装配图 9.6 读快速阀装配图并拆画零件图
3.上封盖
22上88..00一44..22题002200 下一题 章目录 总目录 退出
九、 装配图 9.7 读齿轮油泵装配图并拆画零件图
九、 装配图 9.1 拼画手压阀装配图
机械制图习题集项目10 绘制装配图——答案
项目10 绘制装配图1．千斤顶的工作原理千斤顶是利用螺旋运动来顶举起重物的一种起重或顶压工具，常用于汽车修理及机械安装中（见装配示意图）。
工作时，重物压于顶垫5之上，将绞杠3穿入螺旋杆2上部的孔中，旋动绞杠，因底座1不动，则螺旋杆在作圆周运动的同时，靠螺纹的配合作上、下移动，从而顶起或放下重物。
螺旋杆2的顶端安装有顶垫5，并用螺钉4加以固定。
2．明细栏3．能力目标（1）能根据装配示意图理解部件的工作原理。
（2）能根据部件的总体尺寸选择合适的图幅。
（3）在装配图中能正确处理零件间的位置关系。
（4）能根据部件特点选择合理的表达方案。
（5）能为装配图标注合理的尺寸及技术要求。
4．任务要求（1）恰当地确定部件的表达方案，清晰地表达部件的工作原理、装配关系及零件的主要结构形状。
（2）正确地标注装配图上的尺寸和技术要求。
（3）应先画装配草图，然后再画装配工作图。
班级：姓名：学号5．任务指导（1）仔细阅读每张零件图，想出零件的结构形状；参阅部件装配示意图，弄清部件工作原理、各零件间的装配关系和零件的作用。
（2）选定部件表达方案后，可先画主体零件，然后按装配顺序拼画出装配图。
注意正确运用装配图的规定画法、特殊表达方法和简化画法等。
（3）注意装配结构的合理性以及相关零件间尺寸的协调关系。
（4）标注必要的尺寸，编写零（部）件序号，填写明细栏、标题栏和技术要求。
（5）明细栏衔接在标题栏上方，当上方位置不够时可续接在标题栏左方，明细栏中的序号应按自下而上顺序排列，并应与图上的序号一致。
6．装配示意图读懂柱塞泵装配图，拆画泵体1和阀体6的零件图。
1.工作原理柱塞泵是用来提高油压的部件。
阀体6下部连接进油管，与油箱接通，油箱内油压为常压；前部连接出油管，与用油设备接通。
柱塞11与曲柄（图上未画出）用Φ8销子连接，曲柄带动柱塞11作左右往复运动。
当柱塞11向右移动时，泵体1的内部压力降低，在大气压力的作用下，油就从油箱压入进油管，并推开下阀瓣2，进入泵体内腔；当柱塞11向左移动时，下阀瓣2受压关闭，内腔油压急剧升高，顶开上阀瓣3，进入阀体6的上部，油从前面出口流出，经过出油管通向用油设备。
机械制图习题集(机械专业)(第七版)-答案第二部分 (4)[5页]
![机械制图习题集(机械专业)(第七版)-答案第二部分 (4)[5页]](https://img.taocdn.com/s3/m/ccd9aaf481eb6294dd88d0d233d4b14e85243ea2.png)
第二篇技能模块项目九识读柱塞泵装配图并拆画泵体零件图1.根据教材图2-9-1回答下列问题。
(1)该装配体的用途是液压系统的供油装置，其工作原理为动力由轴10传入，带动凸轮22旋转，柱塞11靠弹簧4的作用，使与凸轮保持接触。
凸轮旋转时，柱塞作往复运动，使由单向阀体12、球13和球托14构成的单向阀控制油流的方向。
(2)该装配体的名称是柱塞泵，由22种零件组成，零件总数是35 ，其中标准件有7 件。
(3)该装配图共用了5 个图形表达，主视图采用局部剖视，主要表达柱塞泵的主体结构特征、柱塞泵轴系装配线上各零件的结构形状、连接和配合关系以及凸轮、键、轴的联接关系和吸、排油用单向阀的位置；左视图为局部剖图，主要表达外形，左下方局部表达安装孔的结构；俯视图采用局部剖视，主要表达主轴轴系装配线与零件的结构形状、连接和配合关系；另外两个图形为A向局部视图、移出断面图。
(4)该装配图的规格(性能)尺寸为柱塞的直径Φ18及凸轮偏心距5 ，总体尺寸为总长为175(除去轴外伸端的其余宽度70)、总高94、总宽95 ，安装尺寸为120、75 及安装孔尺寸Φ5 ，装配尺寸为Φ50H7/h6、Φ42H7/js6 。
(5)明细栏中的材料45表示优质碳素结构钢，Q235表示碳素结构钢，HT200表示灰铸铁，GCr15表示合金结构钢。
(6)φ16H7/k6中：φ16表示公称尺寸，H表示孔基本偏差，7表示标准公差等级，k 表示轴基本偏差，6表示标准公差等级。
查表写出φ16H7/k6配合中的下列数值：孔：上极限尺寸为16.018 ，下极限尺寸为0 ，上极限偏差为+0.018 ，下极限偏差为0 ，公差为0.018 。
轴：上极限尺寸为16.001 ，下极限尺寸为15.990 ，上极限偏差为+0.001 ，下极限偏差为-0.010 ，公差为0.011 。
(7)泵体7和泵套6、衬盖20之间采用7和6为基孔制的过渡配合、7和20为基孔制的间隙配合连接，轴10与凸轮22之间采用键连接，单向阀体12、油杯5与泵体之间采用螺纹连接。
看装配图及拆画零件图--齿轮油泵-矿大共34页文档
