电气工程图识图(电气相关)
电气识图及CAD电气图基础知识电气图基础知识
电气图是用电气图形符号、带注释的围框或简 化外形来表示电气系统或设备中组成部分之间相互 关系及其连接关系的一种图 ，是电气工程领域中提 供信息的最主要方式 ，提供的信息内容可以是功能、 位置、设备制造及接线等 ，也可以是工作参数表格、 文字等。
绪论
一 电气制图软件—AutoCAD简介
返回
安装标高有绝对标高和相对标高两种方 式 。我国绝对标高是以黄海平均海平面为 零点而确定的高度尺寸； 相对标高是选定 某一参考面或参考点为零点而确定的高度 尺寸。
电气位置图均采用相对标高法来确定 安装标高。
返回
c=5mm (其他尺寸图纸)
e=20mm (A0 、A1图纸)
e=10mm(其他尺寸图纸)
③图幅分区
④标题栏
标题栏是用来反映设计名称、 图号、张次、设计者等相关 设计信息的 ，位于内框的右下角 ，方向与看图方向一致。
通常包括设计单位名称 、用户单位名称 、 设计阶段 、 比例尺 、设计人 、审核人 、 图纸名 称 、 图纸编号 、 日期 、页次等
⑤图线
图线的宽度按照图样的类型和尺寸大小在0.13、0.18、0.25、 0.35、0.5、0.7、1、1.4、2中选择 ， 同一 图样中粗线、中粗线、细线 的比例为4﹕2﹕1。
⑥字体
• 汉字应采用长仿宋体简化汉字字 体 ， 高度不小于3.5mm； 字母和 数字应采用罗马体单线字体 ， 高 度不小于2.5mm。
二
电气图基础知识
三
电气识图基本知识
工程项目电气图
图册 目录 和前 言
电气 系统
图
电路 图
接线 图
位置 图
项目 表
说明 文件
特殊 电气
电气图纸识图
一、图幅分区由边框线围成的图面称为图纸的幅面。
幅面大小共分为五类：A0～A4；A3分别留装订边和不留装订边的尺寸，基本幅面尺寸表1 基本幅面尺寸幅面代号A0 A1 A2 A3 A4 尺寸（B×L）841×1189594×841420×594297×420210×297留装订边边宽（c）10 10 10 5 5不留装订边边宽（f）20 20 10 10 10装订册边宽（d）25表2 较长图纸的实际幅面幅面代号A3×3A3×4A4×3A4×4A4×5尺寸（B×L）420×891420×1189297×630297×841297×1051留有装订边的A3图框不留装订边的A3图框为了确定图上内容的位置及其他用途，一些幅面较大、内容较复杂的电气图可进行分区。
图幅分区的方法是将图纸相互垂直的两边的两边加以等分。
分区数为偶数，每一分区的长度为25～75mm。
每个分区内竖边方向用大写拉丁字母编号，横边方向用阿拉伯数字编号。
图幅分区示意图图幅分区后相当于建立了一个坐标，分区代号用该区域的字母和阿拉伯数字表示。
如在图中，继电器线圈区号为B5，电阻的区号为C5。
2.图的布局二、图的布局图的合理布局会对正确、快速的读图带来很大影响。
图合理布局的原则是：便于绘制、易于识读、突出重点、均匀对称、清晰美观。
布局要点是：从总体到局部，从一次到二次，从主到次，从左到右，从上到下，从图形到文字。
元件的排列一般应按因果关系、动作顺序从左到右或从上到下布置。
例在图（a）、(b)中，S、K3、Q闭合后，K1动作；K1的动合触点闭合后，K2动作。
如不按这一顺序阅读则很难读懂。
（a）水平布局 (b) 垂直布局图的布局示例三、连接线是构成电气工程图的主要组成部分，连接线可分别表示导线、导线组、电缆、电力线路、信号线路、母线、总线以及用以表示某一电磁关系、功能关系等的连线。
电气工程制图与识图基础知识
WL1—VV（3×25+1×16）SC40—FC
室内配线工程
室内配线方式的分类
5条6平方 阻燃铜芯聚氯乙烯绝缘电线
N1—ZRBV5X6 CT/PC25—WC/CC
回路编号 穿直径25mm硬塑 料管桥架敷设
暗敷设在墙内 、屋面活顶板 内
室内配线工程
常用电缆型号名称及用途
附表
室内配线工程
常用电缆型号名称及用途
电气工程制图与识图
2013年12月
基本知识
直流电：
直流电（Direct Current，简称DC），是指方向和时 间不作周期性变化的电流，但电流大小可能不固定， 而产生波形。所通过的电路称直流电路，是由直流电 源和电阻构成的闭合导电回路。直流电主要应用于各 种电子仪器，电解，电镀，直流电力拖动等方面。
明敷设：导线直接或在管子、线槽等保护体内，敷设于墙体 、顶棚的表面及桁架、支架等处。
暗敷设：导线在管子、线槽等保护体内，敷设于墙体、顶棚 、地坪及楼板等的内部或在混凝土板孔内敷设。
室内配线工程
室内配线方式-附表
常见的室内线路敷设方式及工程图上文字符号和导线敷设部 位的标注见下表。
室内配线工程
室内配线方式-附表
基本知识
交流电：
交流电（英语：Alternating Current，简写AC）是 指大小和方向都发生周期性变化的电流，因为周期电 流在一个周期内的运行平均值为零，称为交变电流或 简称交流电。不同于方向不随时间发生改变的直流电 。 通常波形为正弦曲线。交流电可以有效传输电力。 三相交流电在生产、输送和应用等方面有很多的优点 ，交流电力系统采用三相三线制供电，三相四线制配 电或三相五线制（增加一条接地保护线）配电。
电气施工图识图课件
工业电气施工图解析
总结词
工业电气施工图是用于指导工业厂房、车间 等场所的电气安装和施工的图纸，包括高低 压配电、电机控制、照明等系统的设计和布 局。
详细描述
工业电气施工图通常较为复杂，包括电气原 理图、接线图、控制电路图等，用于表示工 业厂房内的电源、电机控制、照明等系统的 布局和连接方式。通过工业电气施工图，施 工人员可以了解各设备的电源需求、控制要 求和连接方式，从而进行准确的施工和安装， 确保工业生产的正常运行。
公共设施电气施工图解析
总结词
公共设施电气施工图是用于指导公共设施的电气安装和施工的图纸，包括商场、医院、 学校等公共场所的供电、照明、弱电等系统的设计和布局。
详细描述
公共设施电气施工图的目的是确保公共场所的供电、照明和其他电气设备能够正常运行， 同时满足安全和节能的要求。图纸中通常包括系统图、平面图和接线图等，详细标明各 系统的布局和连接方式。通过公共设施电气施工图，施工人员可以了解各区域的电源、 照明、弱电等的需求和布局，从而进行准确的施工和安装。
安装前的准备
选择合适的导线、开关、 插座等元件，准备工具和 安全措施。
测试与调试
检查电路是否正常工作， 对电路进行调整和优化。
安全注意事项
遵守安全操作规程，确保 人员和设备安全。
04
电气设备识图
电气设备的分类和特点
电气设备分类
根据用途和功能，电气设备可分为照明设备、配电设备、电 动机、变压器等。
电气原理图
表示电路的工作原理和元件之间的逻辑关 系。
接线图
表示电路的实际连接方式和元件的物理位 置。
电路图符号
表示电路中的元件和连接方式，是识图的 基础。
分析方法
通过分析电路图符号，理解电路的工作原 理和元件之间的连接关系。

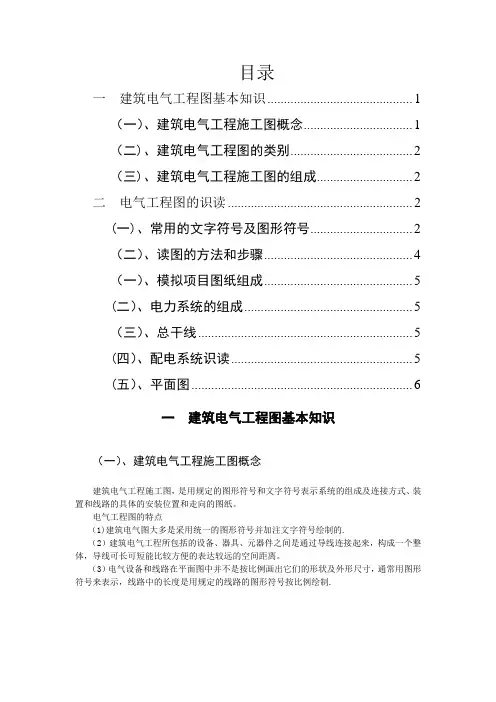

建筑电气工程图基本知识及识图
目录一建筑电气工程图基本知识 (1)（一）、建筑电气工程施工图概念 (1)（二)、建筑电气工程图的类别 (2)（三)、建筑电气工程施工图的组成 (2)二电气工程图的识读 (2)(一)、常用的文字符号及图形符号 (2)（二）、读图的方法和步骤 (4)（一）、模拟项目图纸组成 (5)(二）、电力系统的组成 (5)（三）、总干线 (5)(四）、配电系统识读 (5)(五）、平面图 (6)一建筑电气工程图基本知识（一）、建筑电气工程施工图概念建筑电气工程施工图，是用规定的图形符号和文字符号表示系统的组成及连接方式、装置和线路的具体的安装位置和走向的图纸。
电气工程图的特点（1)建筑电气图大多是采用统一的图形符号并加注文字符号绘制的.（2）建筑电气工程所包括的设备、器具、元器件之间是通过导线连接起来，构成一个整体，导线可长可短能比较方便的表达较远的空间距离。
（3）电气设备和线路在平面图中并不是按比例画出它们的形状及外形尺寸，通常用图形符号来表示，线路中的长度是用规定的线路的图形符号按比例绘制.（二）、建筑电气工程图的类别1、系统图:用规定的符号表示系统的组成和连接关系，它用单线将整个工程的的供电线路示意连接起来,主要表示整个工程或某一项目的供电方案和方式,也可以表示某一装置各部分的关系。
系统图包括供配电系统图（强电系统图）、弱电系统图。
供配电系统图（强电系统图)是表示供电方式、供电回路、电压等级及进户方式;标注回路个数、设备容量及启动方法、保护方式、计量方式、线路敷设方式。
强电系统图有高压系统图、低压系统图、电力系统图、照明系统图等。
弱电系统图是表示元器件的连接关系。
包括通信电话系统图、广播线路系统图、共用天线系统图、火灾报警系统图、安全防范系统图、微机系统图.2、平面图:是用设备、器具的图形符号和敷设的导线(电缆）或穿线管路的线条画在建筑物或安装场所，用以表示设备、器具、管线实际安装位置的水平投影图。
是表示装置、器具、线路具体平面位置的图纸。
城市轨道交通低压配电基础—电气制图和识图
02 图形打印
选择任一种方式，系 统将弹出【打印】对 话框，如图所示。
07
02 图形打印
【页面设置】列出图形中已命 名或已保存的页面设置。可以 将图形中保存的命名页面设置 作为当前页面设置，也可以单 击“添加”，基于当前设置创 建一个新的命名页面设置。 【打印机/绘图仪】：指定打 印时使用已配置的打印设备。
（1）草图设置：单击功能条中的 按钮。
（2）命令行：输入DYNMODE，按 Enter键。
（3）键盘：按功能键F12。 右击功能条中的动态输入，执行右 键快捷菜单中的“设置”命令，弹出 “草图设置”对话框。
03
微机出图方式
教学目标
掌握微机出图方式
教学重点
电气图的打印设 置及操作步骤
目录
01
打印机管理
（2）绘图工具栏 单击 按钮。
（3）命令行 输入LINE或L，按 Enter键。
01 电阻器符号的绘制
2.草图设置中“正交”命令的使用
3.
2.
键盘：按功能键F8。
1.
命令行：输入ORTHO，按Enter键。
草图设置：选择功能条中的 按钮。
02
01 电阻器符号的绘制
2.草图设置中“正交”命令的使用
02
02 电气工程图的组成
根据表达形式和工程内容不同，一般电气工程图由 以下部分组成： ➢ 目录 ➢ 设计说明 ➢ 图例 ➢ 系统图或框图
03
电气图的分类及组成
教学目标
了解电气符号的构成 理解电气符号的分类
教学重点
全面理解电气符 号的分类及组成
目录
01
电气符号的 构成
02
电气图形符 号的分类
04
电气施工图识图
电气施工图所涉及的内容往往根据建筑物不同的功能而有所不同，主要有建筑供配电、动力与照明、防雷与接地、建筑弱电等方面，用以表达不同的电气设计内容。
16.1.1.1 电气工程图的特点▪（1）建筑电气工程图大多是采用统一的图形符号并加注文字符号绘制而成的。
▪（2）电气线路都必须构成闭合回路。
▪（3）线路中的各种设备、元件都是通过导线连接成为一个整体的。
▪（4）在进行建筑电气工程图识读时应阅读相应的土建工程图及其他安装工程图，以了解相互间的配合关系。
（5）建筑电气工程图对于设备的安装方法、质量要求以及使用维修方面的技术要求等往往不能完全反映出来，所以在阅读图纸时有关安装方法、技术要求等问题，要参照相关图集和规范。
16.1.1.2 电气施工图的组成▪（1）图纸目录与设计说明▪包括图纸内容、数量、工程概况、设计依据以及图中未能表达清楚的各有关事项。
如供电电源的来源、供电方式、电压等级、线路敷设方式、防雷接地、设备安装高度及安装方式、工程主要技术数据、施工注意事项等。
▪（2）主要材料设备表▪包括工程中所使用的各种设备和材料的名称、型号、规格、数量等，它是编制购置设备、材料计划的重要依据之一。
▪（3）系统图▪如变配电工程的供配电系统图、照明工程的照明系统图、电缆电视系统图等。
系统图反映了系统的基本组成、主要电气设备、元件之间的连接情况以及它们的规格、型号、参数等。
▪（4）平面布置图▪平面布置图是电气施工图中的重要图纸之一，如变、配电所电气设备安装平面图、照明平面图、防雷接地平面图等，用来表示电气设备的编号、名称、型号及安装位置、线路的起始点、敷设部位、敷设方式及所用导线型号、规格、根数、管径大小等。
通过阅读系统图，了解系统基本组成之后，就可以依据平面图编制工程预算和施工方案，然后组织施工。
▪（5）控制原理图▪包括系统中各所用电气设备的电气控制原理，用以指导电气设备的安装和控制系统的调试运行工作。
▪（6）安装接线图▪包括电气设备的布置与接线，应与控制原理图对照阅读，进行系统的配线和调校。
电气安装工程识图课件
按照电路的系统流程，从电源开始，按系 统顺序阅读，了解电路的工作原理。
结合实际操作，理解电气元件的安装位置 和连接方式。
电气工程图的基本要素
电路
表示电流的路径和流向， 是电气工程图的基本要素 之一。
电气元件
表示各种电气设备、装置 或元件，是构成电路的基 本单元。
文字符号和图形符号
表示电气元件的类型、功 能或连接方式，是电气工 程图的标识符号。
05
电气安全与规范
电气安全基本知识
01 电流对人体影响
电流通过人体可能导致生理效应，如电击、电伤 和电休克等。
02 电压对人体影响
电压过高可能导致电击和电伤，严重时可能致命 。
03 电磁场对人体影响
长期暴露于强电磁场可能对健康产生负面影响， 如头痛、失眠等。
电气安装工程规范与标准
电气安装工程图纸规 范 图纸应清晰、准确，标注
变压器
用于改变电压，以满足不 同设备的用电需求。
电路图的识读与分析
主电路
描述电能传输的路径，包括电 源、开关、负载等元件。
辅助电路
包括照明、报警等电路，保障 设备的正常运行。
总结词
掌握电路图的组成和识读方法
控制电路
电气识图
电气识图方法一、电气图定义：用电气图形符号、带注释的围框或简化外形表示电气系统或设备中组成部分之间相互关系及其连接关系的一种图。
二、电气图分类：1、电器控制线路图2、电子线路图3、建筑电气平面图4、建筑弱电电气工程图5、印制板电路图三、识图的基本方法和步骤(一)基本方法1、结合电工基础知识识图：要想准确、迅速地看懂电气图,必须具备一定的电工基础知识。
2、结合电器元件的结构和工作原理识图：应了解这些元器件的性能、结构、工作原理、相互控制关系以及在整个电路中的地位和作用。
（1）、配电电路中的负荷开关、自动空气开关、熔断器、互感器，仪表。
（2）、电力拖动电路中常用的各种继电器、接触器和各种控制开关等（3）、电子电路中，常用的各种二极管、晶体管、晶闸管、电容器、电感器以及各种集成电路等3、结合典型电路识图: 典型电路就是常见的基本电路4、结合有关图纸说明识图：有助于了解电路的大体情况，便于抓住看图的重点5、结合电气图的制图要求识图：规则和要求是为了加强图纸的规范性、通用性和示意性而提出的。
（二）基本步骤1．看图纸说明：图纸说明包括图纸目录、技术说明、元器件明细表和施工说明等2．看主标题栏：了解电气图的名称及标题栏中有关内容3．看电路图：先要分清主电路和控制电路、交流电路和直流电路, 其次按照先看主电路，再看控制电路的顺序读图。
名称符号应用范围直流电适用于直流电的设备的铭牌上，以及用来表示直流电的端子交流电适用于交流电的设备的铭牌上，以及用来表示交流电的端子正极表示使用或产生直流电设备的正端负极表示使用或产生直流电设备的负端电池检测表示电池测试按钮和表明电池情况的灯或仪表电池定位表示电池盒本身及电池的极性和位置整流器表示整流设备及其有关接线端和控制装置表示电气设备可通过变压器与电力线连接的开关、控制器、连接变压器器或端子，也可用于变压器包封或外壳上熔断器表示熔断器盒及其位置测试电压表示该设备能承受500V的测试电压危险电压表示危险电压引起的危险接地表示接地端子表示在发生故障时防止电击的与外保护导线相连接的端子，或与保护接地保护接地相连接的端子接机壳、接机架表示连接机壳、机架的端子输入表示输入端输出表示输出端过载保护装置表示一个设备装有过载保护装置调到最小表示量值调到最小值的控制调到最大表示量值调到最大值的控制灯、照明设备表示控制照明光源的开关4．看接线图：（1）接线图是以电路图为依据绘制的，因此要对照电路图来看接线图。
电气工程知识及识图方法
防雷接地系统
防雷接地系统
防雷接地系统
TN-C-S接地系统
工作接地：根据电力系统运行的需要，人为地将 电力系统中性点或电气设备的某一部分进行接地。 保护接地：为保证人身安全、防止触电事故，将 电气设备的外露可导电部分与地作良好的连接。
照明系统
b、照明设计的步骤：从末端开始设计，然后设计支 线、支线后干线、干线后垂直干线、垂直干线后 设计总配电箱柜。
c、照明设计一般采用三级配电的方式，即总配电 柜—楼座配电柜（箱）—户箱，户箱前端有个表 箱，起计量和分流的作用。
d、设计准则：照明回路一般采用最小线经在2.5平 方毫米，照明控制回路可采用1.5平方的导线。 每回路灯具数量不能超过25具。插座的载流量一 定要小于导线的载流量。
动力系统
2）设备启动的方式：
a、星—三角启动: 可以保护平稳启动电机，原理是先用 星角启动.等电机转速起来后用三角启动。 星三角启 动在工程中应用非常广泛,大功率电机的启动如果不 采用星型启动，电流将非常大，可大几十千安，星 型启动利用的原理是磁阻抗原理，当在星型线圈中 通入电压时，瞬间产生的大电流将产生与输入电压 相差无几的反向电压，从而抵消掉输入电压，电
动力系统
流变小。当转子转速达到一定程度的时候，自身产 生反向电势，逐渐削弱星型阻抗，当达到一定程度 的时候，系统自动切换的三角型状态运行。
优缺点：优点是可以平稳启动电机，缺点是不太经 济，电流变化较大。
b、自藕降压启动： 在大功率电机中使用。利用变压器输入输出电压比 来调节至设备端的电压，输出线圈与输入线圈局部 耦合，因此这种启动方法称之为自藕降压启动。
供电系统电气图识图
由双变压器或双母线供电，
所有不属于一.二类的负荷，
无特殊要求，
工厂企业二次降压供电方式
2.5
35－110千伏
总降压变电所
高压电动机
6－10千伏
独立变电所
M
M
380／220伏
杆上变电所
MM 车间变电所
2.4 工厂企业一次降压供电方式
10千伏
线路图符
中性线
接地保护线
共用的接地与中性线
五线供电线路（保护线与中性线分开）
向上配线
向下配线
垂直通过配线 架空线路
管道线路
持在钢索上的线路
事故照明线路
控制及信号线
50V及以下电力及照明线路
电缆铺砖保护
电缆穿管保护
电缆中间接头盒
电缆分支接头盒
配电设备图符
配电中心（6根出线）
交流配线盘（屏） ～
一般的盒、箱,接线盒或连接盒 一般的屏、箱、台、柜,动力或动力、照明配电箱
旅 游 点
住 宅
酒
店
工
厂
发电厂
T1
升压变压器
输电线
35～500KV 高压传输线
区域变电站
T3 10KV
降压变压器
区域变电站
380/220用户
电
35～500KV
T4
6KV
力
高压用户
系 统
T2
升压变压器
区域变电站
T5
T6
降压变压器
10KV
图 380/220用户 发电厂
380/220用户
电力系统组成
电力系统就是一个由生产、输送和消费电能的多环节 有机配合协调工作的整体系统
电气工程基本识图
2.2 电气工程识图与计量2.2.1 动力和照明配电工程一、电气识图基础（1）线路和敷设信息标注1）动力线路：为建筑物给排水、通风空调、提升运输等设备及配电控制装置输送电源的线路。
有穿管敷设、埋地敷设、电缆桥架敷设、电缆沟敷设等形式。
2）照明线路：为建筑物照明供电的线路。
有穿管的明敷和暗敷、线槽敷设、瓷瓶绝缘子敷设等。
3）线路表示：a-b（c×d）e-f例 WL1，BV-2×2.5，MT16，WC（CC）a-线路编号，b-导线型号，c-导线根数，d-导线面积，e-保护管管径，f-导线敷设方式及部位。
常用绝缘导线4）电缆型号表示法类别、用途＋导体＋绝缘层＋内护套＋特征＋外护层＋派生类别为电力电缆时可略。
导体：铜可略，铝为L。
绝缘：VV-聚氯乙烯，Y-聚乙烯，YJ-交联聚乙烯。
内护套：Q-铅套，V-聚氯乙烯护套，Y-聚乙烯护套外护层：第一个数字（2为双钢带，3为细圆钢丝）、第二个数字（1为纤维线包，2为聚氯乙烯护套，3为聚乙烯护套）。
表示方法举例：①YJLV22-3×120-10-300表示铝芯、交联聚乙烯绝缘、聚氯乙烯内护套、双钢带铠装、聚氯乙烯外护套、三芯、120mm2、电压10kV、长度为300m的电力电缆。
②VV22（3×25＋1×16）表示铜芯、聚氯乙烯内护套、双钢带铠装、聚氯乙烯外护套、三芯25mm2、一芯16mm2的电力电缆。
③BV（3×50＋1×25）SC50—FC表示线路是铜芯塑料绝缘导线，三根50mm2，一根25mm2，穿管径为50mm的钢管沿地面暗敷。
④BLV（3×60＋2×35）SC70—WC表示线路为铝芯塑料绝缘导线，三根60mm2，两根35mm2，穿管径为70mm的钢管沿墙暗敷。
（2）设备标注a-设备编号；b-设备型号；c-设备功率。
例：（3）照明灯具标注a-灯数b-型号或编号c-每盏灯具的灯泡数d-灯泡容量（w）e-灯泡安装高度（m）f-安装方式L-光源种类（4）常用图例二、电气施工图识读3.系统图4.平面布置图平面布置图是电气施工图中的重要图纸之一，如照明平面图、插座平面图、防雷接地平面图等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
专业课件
3
• （4）动力工程
• 动力工程主要由动力设备、控制设备、电源设备等组成。 其主要作用是为动力用电设备提供电源、控制和保护措 施。（如水泵线路，空调线路等）
• （5）防雷与接地工程
• 防雷与接地工程主要由防雷装置和接地装置组成。防雷 装置是为建筑物和建筑电气系统提供防雷措施；接地装 置是为供电系统提供工作接地，为电气设备提供防漏电 保护接地（接零）措施，为防雷装置提供防雷接地。
电气设备安装知识与识图
主要内容： 1、工程材料、电气设备的基本知识 2、电气工程施工程序与方法 3、电气工程图纸的识读方法
专业课件
1
• 建筑电气工程概述
• 建筑电气工程（装置）是为实现一个或几个具 体目的且特性相配合的，由电气装置、布线系 统和用电设备的组合。这种组合能满足建筑物 预期的使用功能和安全要求，也能满足使用建 筑物人的安全需要。
专业课件
2
• 建筑电气工程的基本组成 • 按功能主要由变配电工程、配线工程、电气照明工程、
动力工程、防雷与接地工程、建筑弱电工程和建筑电 气控制系统等组成。 • （1）变配电工程 • 变配电工程主要由变压器和高、低压配电装置等组成。 其主要作用是转换电压、分配电能和保护供电线路等 功能。 • （2）配线工程 • 配线工程主要由照明、动力、控制、信号、弱电等各 类线路和设施组成。主要作用是在建筑物内部通过敷 设各类线路为用电场所和用电设施输送电能和提供信 息。 • （3）电气照明工程 • 电气照明工程主要由照明装置、照明控制装置和照明 供电线路等组成。其主要作用是为建筑物提供合适的 照度，创造适合作业的光环境。
（八）方位 在电气工程图中，为了表示设备等的位置和朝向，一般用方位标记来表 示。如图1.5所示，其箭头方向表示正北方向。
北
专业课件
15
ቤተ መጻሕፍቲ ባይዱ
图1.5 方位标记
（九）祥图符号及祥图索引符号
在图纸中，为了详细表明某些部位的安装做法、位置等 ，采取较小缩小比例或放大比例将这些部位单独画出，这 种图称为祥图。
祥图的位置有时在原图上，也有可能在其他图纸中。原 图和祥图之间需要用祥图索引符号来联系。
避雷线
接地线
中性线（零线）
保护线
电话线
12
（四）定位轴线
定位轴线用来表示建筑物的柱子、梁、屋架、承重墙等主要 承重构件的位置，一般用细点画线绘制，线端标住有轴线号。
轴线编号绘制的基本原则是：水平方向采用阿拉伯数字由左 至右标注；垂直方向采用大写拉丁字母（I、O、Z不用）由下至 上标注，如图1.3所示。
安防系统、楼宇对讲系统及其他弱电系统等组成，为不
同类型的建筑物提供各种功能。
专业课件
4
1.1电气工程图的识读
电气工程图纸是电气工程技术人员 交流的共同语言，学习识图的目的是培 养电气施工人员准确理解图纸意图的能 力，从而保证工程质量和顺利完成施工 任务。
造价人员学习电气施工图的目的是 使工程量计算更接近工程实际，避免偏 差过大造成双方损失。
专业课件
5
1.1.1图面的一般知识 • 图面的一般形式见图1.1所示。
幅面线
对中标志
c
c
b
会签栏
a
对中标志
绘图区
对中标志
对中标志
240
标题栏
c
l
图1.专1业横课件式幅面
6
（一）图纸的幅面
图纸的幅面一般分为六种：0、1、2、3、4和5号。 幅面及图框尺寸见表1.1。
各种图纸一般不加宽，必要时可按L/8的倍数适 当加宽，但0号图纸除外。
（b）会签栏
专业课件
9
图1.2 图标
• （三）图线
• 图纸上的各种线条，根据用途的不同分 为以下几种，见表1.2所示。
• 电气工程图中设备用图形符号（图例） 表示，线路用线条表示，参见电气工程 图图例表1.3。
专业课件
10
表1.2 图线
专业课件
11
序号 1 2 3 4 5 6 7 8 9 10 11 12
图线名称 粗实线 细实线
虚线 点划线 双点划线 加粗实线 较细实线 加符号线 加符号线 加符号线
加符号线n
加文字线
n
图线形式
F
专业课件
电气工程图中意义
电气线路主回路、干线、母线等
一般线路、控制线路
事故照明线、电气暗敷线、屏蔽线、 机械连线
控制线、信号线、边界线
36以下线路、辅助围框线
母线
软电线、尺寸线
祥图索引符号标记在原图中，用来标记需要画出祥图的 部位，同时指引该部位祥图的位置。如图所示。
定位轴线可以帮助施工技术人员了解电气设备和线路的具体安 装位置，计算管线的长度。
专业课件
13
• （五）尺寸标注
• 尺寸标注用来表示建筑物、构筑物、设备等的大小尺寸。在电气 等工程图纸中也用来表示设备的安装尺寸。
• 尺寸由尺寸界线、尺寸线、尺寸起止符号和尺寸数字组成，如图 1.4所示。
• 一般工程图纸上的尺寸数字都不标注单位，除标高尺寸、总平面
• （6）建筑电气控制系统
• 建筑电气控制系统主要由各类开关设备、控制设备、自 动装置、保护装置及连接线路所组成。其主要作用是为 各种动力、设备提供控制、启动、运行、停止、监测、 信号等控制功能。
• （7）建筑弱电系统
• 建筑弱电系统主要由CATV电缆电视系统、电话通信系
统、火灾自动报警及联动系统、有线广播音响传输系统、
表1.1 图纸幅面及图框尺寸（mm）
专业课件
7
（二）图标
一般图纸有两个图标：标题栏和会签 栏。
标题栏：位于图纸的右下角，其作用 相当于厂家的商标、设备的铭牌等；
会签栏：位于图纸的左上角，其作用 是在图纸会审时供各相关专业设计人员签 名和填写日期使用。
标题栏与会签栏的形式如图1.2所示。
专业课件
8
（a）标题栏
图和一些大构件尺寸以米为单位外，其余均以毫米为单位。
专业课件
14
（六）比例 图纸上图形与物体实际大小的比值称为比例。如某图纸的比例为1：100 ，表示图形大小只有实物的1/100；图形中A、B两点的距离为30mm，则 实际距离为3000mm。
（七）标高 标高有绝对标高和相对标高两种表示方法。 绝对标高是以黄海平面作为零点而确定的尺寸，又称海拔高度。相 对标高是选定某一参考面或参考点为零点而确定的尺寸。在工程图中 多采用相对标高，一般取建筑物地坪为参考点，即地坪高度为±0.00m 。标高的形式参见电气工程图图例表1.3。 在电气工程图上电气设备或线路安装敷设位置与该层地坪或楼面的 高差称为敷设标高。
