综合布线系统工程性能检测报告

综合布线系统调试检验批

综合布线系统调试检验批质量验收记录
单位（子单位）工程名称施工单位
分包单位
分部（子ቤተ መጻሕፍቲ ባይዱ 部）
工程名称
项目负责人
分包单位项目负责人
08050701 智能建筑分部综合布线系统分项工程名称
子分部检验批容量
检验批部位
系统调试分项
施工依据
验收依据
《智能建筑工程质量验收规范》GB50339-2013
验收项目
专业监理工程师：年月日
设计要求及规范规定
最小/实际抽样数量
检查记录
检查结果
主控项目
1
对绞电缆链路或信道和光纤链路或信道的检测
第8.0.5条
/
一般
1
标签和标识检测，综合布线管理软件功能
第8.0.6条
/
项目
2 电子配线架管理软件
第8.0.7条
/
施工单位检查结果
监理单位验收结论
专业工长：项目专业质量检查员：
年月日

综合布线系统电气-光纤性能测试记录

综合布线系统电气/光纤性能测试记录
XX-C4-6519 0 0 1
单位(子单位)工程名称 1
施工单位
检验批编号
分部/子分部/分项（系统/子系统）
施工依据文件名称及编号
质量验收依据文件名称及编号
施工部位
最小/实际抽样数量
检测日期
年月日至年月日
与检测(调试)、验收相关的设计文件(图)/产品技术文件(图)的名称及编号测试计量器具（仪表、仪器）及其附属设备（器具）的名称/型号、规格/量程/分辨精度/出厂编号/制造厂商/ 其他要素：
规范（或设计）对双绞缆线/光纤（光缆）的类型及其性能指标的规定要求（可列表说明）：
检测调试说明：
综合评价结论/备注施工单位检测调试负责人
监理（建设）单位项目专业监理工程师（建设单位项目专业负责人）：
XX-C4-6519
专业工长
施工单位专业质检员
施工班组长

综合布线系统施工方案含测试检测及验收全套

综合布线系统施工方案含测试检测及验收综合布线系统施工方案及工艺1、安装的基础安装环境已就绪，包括：机房装修、机房供电、机房空调、接地；1)电源：机房电源应满足:Ael98~242V(220V±10%)z50Hz(±2Hz);机房采用TN-S方式供电;应尽可能设UPS供电。

2)环境要求温度满足:10~30°C相对湿度满足：20-80%4)网络规划已经建设单位批准。

包括：网络拓扑结构；设备安装位置已确定；综合布线系统的点表及设备等均已确定；1)施工流程2)主要施工方法Q)针对本次综合布线系统工程主要包括如下施工方法：(2)在综合布线系统施工前的准备工作，从用户的调研需求及优化、深化设计后，到确定最后的整体施工内容。

(3)系统的设备与材料的供应及运输、包装、仓储等准备工作，跟随深化设计的完善后，依各系统施工进度表次展开工作，保障施工的正常有序的进行。

(4)系统的线管敷设时应平直，不能产生扭曲和打圈现象，不得受到外力的损伤，线缆敷设的弯曲半径不小于此线缆直径的10倍。

当光缆和双绞线敷设在同一线槽地，光缆应放在最下面。

在垂直线槽中敷设时，每隔60cm应绑扎一下。

(5)系统线缆的两端应有统一的端子打印号码，字迹清楚、牢固。

(6)线缆在终端口要留有足够的接线余量(通常不小于50cm),盘好放在预埋盒内，以防损坏。

在配线柜处的接线余量应按供应商的意见留足(一般留5cm)o(7)线缆敷设时从配线架至终端出口，线缆中间不得剪断和接续。

当供应商确认需接续时应有专门的技术措施给予保证，光缆接续时应采用光协率计或其他仪器监视，使接续损耗达到最小，接续后应装入光缆接头护套或接头匣内。

(8)光缆敷设前应使用光时域反射针和光缆衰耗测试仪检查光纤是否有折的点，衰耗值是否符合设计要求。

(9)线缆敷设时牵引力应适当，以防拉断线缆，当遇到较大阻力时应先查清原因，消除故障后再敷设。

尤其是光缆敷设时，光纤的牵引端应做好技术处理，牵引力应施加在强芯上，最大牵引力、牵引速度以及一次牵引的直线长度等技术措施必须符合制造厂规定。

综合布线测试实验报告(3篇)

第1篇一、实验目的本次实验旨在通过实际操作，了解和掌握综合布线系统的测试方法、测试工具的使用，以及测试过程中的注意事项。

通过实验，加深对综合布线系统理论知识的理解，提高实际操作能力，为以后从事网络工程等相关工作打下基础。

二、实验内容1. 实验设备- 综合布线测试仪：FLUKE DSP-4000系列- 双绞线：Cat.6- 光纤：单模或多模- 网络设备：交换机、路由器等- 网络线缆：RJ45网线、光纤跳线等2. 实验步骤- 测试准备1. 确认实验环境，包括设备、线缆等。

2. 根据实验要求，搭建测试网络。

3. 检查设备是否正常工作。

- 双绞线测试1. 使用FLUKE DSP-4000系列测试仪，对双绞线进行测试。

2. 测试项目包括：接线图、电阻、长度、传输延迟、衰减、串扰等。

3. 将测试结果与设计要求进行对比，判断测试是否合格。

- 光纤测试1. 使用FLUKE DSP-4000系列测试仪，对光纤进行测试。

2. 测试项目包括：信号衰减、连接损耗、插入损耗、反射损耗等。

3. 将测试结果与设计要求进行对比，判断测试是否合格。

- 测试结果分析1. 分析测试结果，找出存在的问题。

2. 对比设计要求，分析问题产生的原因。

3. 提出改进措施，确保布线系统正常运行。

三、实验结果与分析1. 双绞线测试结果- 本次实验测试了10条Cat.6双绞线，测试结果如下：- 接线图：10条线缆接线正确，无短路、开路等问题。

- 电阻：10条线缆电阻均在标准范围内。

- 长度：10条线缆长度均在设计要求范围内。

- 传输延迟：10条线缆传输延迟均在标准范围内。

- 衰减：10条线缆衰减均在标准范围内。

- 串扰：10条线缆串扰均在标准范围内。

- 结论：双绞线测试结果合格，满足设计要求。

2. 光纤测试结果- 本次实验测试了5条光纤，测试结果如下：- 信号衰减：5条光纤信号衰减均在设计要求范围内。

- 连接损耗：5条光纤连接损耗均在设计要求范围内。

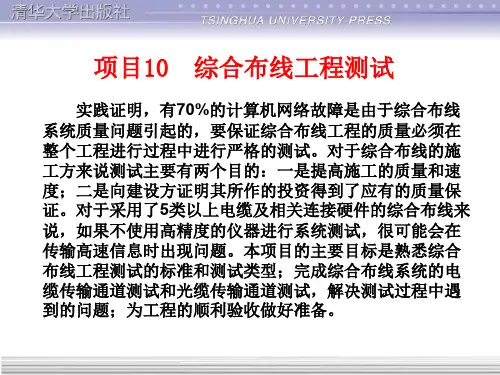

项目10-综合布线工程测试

项目有衰减串扰比、环境噪声干扰强度、传播时延、回波损耗、特性阻抗和直流环路电阻等内容。
（2）5e类电缆系统的测试标准及测试内容 EIA/TIA 568-5-2000和ISO/IEC 11801-2000是正式公布的5e类D级双绞线电
缆系统的现场测试标准。5e电缆系统的测试内容既包括的长度、接线图、衰减和近端串扰这4项基本测试项目，也包括回波损耗、衰减串扰比、综合近端串扰、等效远端串扰、综合远端串扰、传输延迟、直流环路电阻等参数。
使用LinkWare电缆测试管理软件管理测试数据并生成测试报告的操作步骤为：
① 安装LinkWare电缆测试管理软件。 ② Fluke测试仪通过RS-232串行接口或USB接口与PC相连 ③ 导入测试仪中的测试数据，例如要导入DTX-1800电缆分析仪中存储的测试数据，则在LinkWare软件窗口中，选择【File】→【Import from】菜单中的【DTXCableAnalyzer】命令 ④ 导入数据后，可以双击某测试数据记录，查看该测试数
2. 信道模型信道指从网络设备跳线到工作区跳线的端到端的连接，
它包括了最长90m的在建筑物中固定的水平电缆、水平电缆两端的接插件（一端为工作区信息插座，另一端为配线架）、一个靠近工作区的可选的附属转接连接器、最长10m的在楼层配线架和用户终端的连接跳线，信道最长为100m。
3. 永久链路模型永久链路又称固定链路，由最长为90m的水平电缆、水
光缆接合以及连接的耦合损耗：这主要由截面不匹配、间隙损耗、轴心不匹配和角度不匹配造成。
不洁或连接质量不良：主要由不洁净的连接，灰尘阻碍光传输，手指的油污影响光传输，不洁净光缆连接器等造成。
（1）布线系统所采用光纤的性能指标及光纤信道指标应符合设计要求。（2）光缆布线信道在规定的传输窗口测量出的最大光衰减应不超过规定（3）插入损耗是指光发射机与光接收机之间插入光缆或元器件产生的信号损耗，通常指衰减。光纤链路的插入损耗极限值可用以下公式计算：

智能建筑综合布线系统工程测试

智能建筑综合布线系统工程测试4.1 电气系统测试根据GB 50314—2015 和GB 50311—2016 要求，规定了信道模型、基本链路模型和永久链路模型三种连接模型，明确了接线图测试、长度测试、衰减测试、近端串扰测试、综合近端串扰、衰减与串扰比测试、等效远端串扰测试、回波损耗测试、传输延迟测试的内容。

4.1.1 电气测试类型电气测试一般可分为验证测试和认证测试两个部分。

1.验证测试验证测试又称为随工测试，是边施工边测试，主要检测线缆质量和安装工艺，及时发现并纠正所出现的问题，不至于等到工程完工时才发现问题而重新返工，耗费不必要的人力、物力和财力。

验证测试不需要使用复杂的测试仪，只需要能测试接线图和线缆长度的测试仪。

2.认证测试认证测试又称为验收测试，是所有测试工作中最重要的环节，是在工程验收时对布线系统的全面检验，是评价智能建筑综合布线工程质量的科学手段。

一般要求施工单位、监理单位和业主同时参加，测试前先确定测试方法和测试仪型号，然后根据测试方法和测试对象将仪器参数调整或校正为符合测试要求的数值，最后到现场逐项进行测试，并做好相应的现场记录。

4.1.2 电气测试模型电气测试模型包括基本链路模型、通道模型和永久链路模型三种连接模型。

1.基本链路模型（Basic Link）基本链路用来测试智能建筑综合布线中的固定链路部分。

由于智能建筑综合布线承包商通常只负责这部分的链路安装，所以基本链路又被称为承包商链路。

它包括最长90 m 的水平布线，两端可分别有一个连接点以及用于测试的两条各2 m 长的跳线，基本链路测试模型如图4.1.1 所示。

图4.1.1 基本链路测试模型2.通道模型（Channel）通道用来测试端到端的链路整体性能，又被称为用户链路。

它包括最长90 m 的水平电缆，一个工作区附近的转接点，在配线架上的两处连接，以及总长不超过10 m 的连接线和配线架跳线，通道测试模型如图4.1.2 所示。

综合布线工程综合布线系统的测试方案

IEEE802.3 for 10Base-T IEEE802.3 for 100Base-T4 TIA568，TSB-67
电缆级别与应用的标准
级别
3
4 5 6 7*
频率量程
1～16 MHz
1～20 MHz 1～100 MHz
250 MHz 600 MHz
应用
IEEE802.5 Mb/s 令牌环 IEEE802.3 for 10Base-T IEEE802.12 100Base-VG IEEE802.3 for 10Base-T4 以太网 ATM51.84/25.92/12.96 Mb/s
• 六类系统标准取消了基本链路模型，采用符合ISO标准的信道模型，保证了测试模型的一致性。
• 六类系统标准要求采用4连接点100 m的方法进行测试，更符合实际应用时的信道特征。
六类系统测试标准（续）
• 六类系统标准要求在0～250整个频段上和整个长度上有一致的测试指标要求。
• 六类系统标准要求全线产品都要达到六类性能指标要求，包括模块、配线架、跳线和线缆等组成部件。
• TSB-67主要是测试五类UTP布线系统传输特性的标准，其主要内容包括：定义两种“连接”模型；定义要测试参数的内容；定义每一种连接模型及三类、四类和五类链路Pass/Fall测试极限；最少测试报告项目；定义现场测试仪的性能要求和如何验证这些要求；定义现场测试与试验室测试结果的比较方法。
10.2.3 六类系统测试标准
• 六类标准对参数PSACR(功率和串扰衰减比)、NEXT(近端串扰)、 PSNEXT(综合近端串扰)、PSELFEXT(综合等效远端串扰)、 Propagation Delay(传播延迟)、Delay Skew(延迟差异)、 Attenuation(衰减)、Return Loss(回波损耗)等都有完整的要求。区分真正的六类系统最重要的是检验布线系统是否可以达到最新六类标准中所有参数的要求。

综合布线系统性能测试记录

综合布线系统性能测试记录结论经检验，符合设计要求及智能建筑工程质量验收规范（GB50339-2003 ）规定。

监理工程师（建设单位代表）施工技术负责人:施工质检员: 记录人:测试结果随机抽样检测，测点为减抗扰等符合要求。

20%;对绞电缆布线每一个端口全部合格，连通性，长度要求、衰大庆市工程质量监督管理协会监制综合布线系统性能测试记录C7-71工程名称采气作业一区矿区建设气田环境控制检测站工程01施工单位江苏中厦集团有限公司测试日期2009.11.12序号编号内容占八、、编号房间号设备由口房号电缆系统光缆系统长度接线衰减近端串音（2端）电缆屏蔽层连通情况其他任选项目衰减长度1A01①2142000^- "001完好端子标志002B01①112000 ..”弋常完好端子标志003C01①192000...-^001完好端子标志064D01①242000_^■” 001完好端子标志005E01①212000 <^"001完好端子标志5/执行标准仪表型号光影线缆测试仪GB50339-2003随机抽样检测，测点为20%;对绞电缆布线每一个端口全部合格，连通性，长度要求、衰减抗扰等符合要求。

经检验，符合设计要求及智能建筑工程质量验收规范（GB50339-2003 ）规定。

监理工程师（建设单位代表）：施工技术负责人:施工质检员: 记录人:大庆市工程质量监督管理协会监制综合布线系统性能测试记录。

综合布线系统性能指标及安装验收

Fluke 测试仪测试仪套件测试线室内转接模块配线架综合布线系统性能指标及安装验收本工程综合布线系统将进行两种方法测试： 1、线路测试：采用专用的六类电缆测试仪对标准所规定的布线系统的各项技术指标进行测试，包括所有信息点的接线图、长度、串扰、衰减量等指标。

2、联机测试：选取若干个工作站，进行实际的联网测试。

整个布线系统包括双绞线和光纤两种线路，每条链路本公司都要用专用的测试仪测试。

标准：双绞线连接：根据ISO/11801和TIA/EIA 568B 六类测试要搭配相应厂商的适配模块。

光纤连接：根据ISO/11801国际标准Optical Class 之要求制定。

被测线路的定义，双绞线连接：3、六类系统测试六类测试标准，本工程采用TIA/EIA 所规定的CAT6指标或ISO11801 CLASS E 指标，并且选用三级精度的测试专用仪器。

六类标准测试的主要测试项目包括：Wire Map 、Length 、Pair-Pair NEXT 、Attenuation 、PSNEXT 、ELFEXT 、Return Loss 、Delay 、Delay Skew 。

在ISO/IEC Class E六类布线标准中规定的信道指标值：测试仪内自动存贮了各种标准的限值，它自动地逐项指标进行测试、比较，并报告结果。

本工程推荐使用的测试仪为美国Fluke公司生产的DSP-4300，测试标准建议使用TIA/EIA 568B规定的永久链路（P-Link）或信道方式（Channel）。

铜缆测试：所有的水平线缆均作永久链路测试，测试项目至少包括：1、连续性2、线缆图3、每对线缆的延迟4、每对线缆的阻抗5、每对线缆的衰耗，衰耗极限，边际衰耗6、每对线缆的频宽7、每对线缆本地的从远端的近端串扰，此环境之频宽，极限及边际余量8、每对线缆本地的及远端的ACR，此环境下的频宽9、由于电缆受牵引的一端最容易发生故障，所以受牵引的一端须作百分百的近端串扰测试10、所有的水平电缆须作两端的近端串扰测试，而最长的水平电缆应包括在内。

模块10综合布线系统工程的测试与验收

知识准备
高级一些的同轴电缆测试仪不仅可以显示电缆的通断，还可以显示电缆的长度，并对断线点进行准确的定位。一般配有液晶显示屏。如图10-2-4所示为SML-8868型测线器。
知识准备
4、光纤测试仪光纤光缆测试是光缆施工、维护、抢修重要技术手段，采用 OTDR(光时域反射仪）进行光纤连接的现场监视和连接损耗测量评价，是目前最有效的方式。这种方法直观、可信并能打印出光纤后向散射信号曲线。另外，在监测的同时可以比较精确地测出由局内至各接头点的实际传输距离，对维护中，精确查找故障、有效处理故障是十分必要的。同时要求维护人员掌握仪表性能，操作技能熟练，精确判断信号曲线特征。
12）、TDR(Time Domain Reflection)时域反射测试仪从电缆一端发出一个电脉冲，在脉冲行进时，如果碰到阻抗的变化点，如接头、开路、短路或不正常接线时，就会将部分或全部的脉冲能量反射回测试仪。
知识准备
10.2 认识测试仪器
综合布线的测试工具主要包含铜缆测试工具和光纤测试工具，但目前有些测试工具会同时具有两种介质的测试功能。
衰减未通过：长度超长；周围温度过高；不恰当的端接；链路线缆和接插件的质量、电气性能有问题或不是同一类产品；器件施工工艺水平有问题、打线不规范；阻抗不匹配。
知识准备
6、综合布线测试验收的标准
从国家标准来看，国标中对布线工程的检测工作是十分重视的，在GB 50312中提出检测及测试记录文档是工程竣工文档资料的重要组成部分，而且是工程验收能否通过的一个重要依据。
6）、Return Loss(RL) 回波损耗：是由于阻抗不匹配而使部分传输信号的能量被反射回去，返回损耗对于使用全双工方式传输的应用非常重要。
7）、传播时延（DELAY SKEW）表示一根电缆上最快线对与最慢线对间传播延迟的差异。

综合布线系统性能检测分项工程质量验收记录

符合设计及规范要求
检查结论
项目专业
技术负责人：
年月日
验收结论
监理工程师：
（建设单位项目专业技术负责人）
年月日
郑州市重点建设工程质量监督中心监制
项目经理
项目技术
负责人
分包单位
/
分包单位
负责人
/
分包项目
经理
/
序号
检验批部位、区段
施工单位检查评定结果
监理（建设）单位
验收结论
25
9层电线导管敷设
符合设计及规范要求
26
8层电线导管敷设
符合设计及规范要求
27
7层电线导管敷设
符合设计及规范要求
28
1层电线导管敷设
符合设计及规范要求
29
-2层电线导管敷设
符合设计及规范要求
23
11层电线导管敷设
符合设计及规范要求
24
10层电线导管敷设
符合设计及规范要求
检查结论
项目专业
技术负责人：
年月日
验收结论
监理工程师：
（建设单位项目专业技术负责人）
年月日
郑州市重点建设工程质量监督中心监制
综合布线系统电线导管敷设分项工程质量验收记录
工程名称
结构类型
框架
检验批数
29
施工单位
综合布线系统电线导管敷设分项工程质量验收记录
工程名称
结构类型
框架
检验批数
29
施工单位
项目经理
项目技术
负责人
分包单位
/
分包单位
负责人
/
分包项目
经理
/
序号

综合布线系统电气光纤性能测试记录(一)

监理 (建设)单位
检测调试负责人签名：
专业工长（施工员）签名：
专业质检员签名：
项目专业监理工程师 (建设单位项目专业负责人)签名：
综合布线系统电气/光纤性能测试记录（一）
单位(子单位)工程名称
01
分部/子分部/分项 (或系统/子系统)
智能建筑/综合布线系统
检验批编号
所在的施工部位
综合布线系统电气/光纤性能测试记录（一）
施工依据文件名称及编号
质量验收依据文件名称及编号智能建筑工程 GB50339-文件（图）/产品技术文件
（图）的名称及编号
测试日期：
年月日至
年月日
最小/实际抽样数量
测试计量器具（仪表、仪器）及其附属设备（器具）的名称/型号、规格/量程/分辨精度/出厂编号/制造厂商/其他要素：
规范（或设计）对双绞缆线/光纤（光缆）的类型及其性能指标的规定要求（可列表说明）：
检测调试说明：
综合评价结论/备注：
施工单位

综合布线系统工程的测试及验收

综合布线系统工程的测试及验收综合布线系统工程施工的质量及相关连接硬件安装的质量，对今后的网络安全运行起着决定性的作用，对综合布线的性能测试是非常重要的。

线缆测试设备对于综合布线施工人员来说是必不可少的工具，进行线缆测试也是检查施工效果的重要技术手段。

5.1 综合布线系统工程测试的必要性综合布线系统工程质量的好坏直接影响到信息通信网络的正常运行。

为了保证综合布线工程的质量，防止投入使用后出现网络故障，有必要对其进行严格的工程测试。

对于布线工程的施工方来说，测试的目的有两个：一个是提高施工的速度；另一个是向投资方证明工程的质量可靠。

布线系统工程的测试分为电缆传输通道测试和光缆传输通道测试。

如果对布线系统不做测试，不进行合格性验收，工程是不能移交给用户使用的。

布线系统工程的测试向用户提供质量保证，为工程的顺利验收做好准备。

5.2 测试标准与测试模型5.2.1 测试类型综合布线的测试，从工程的角度来说可将其分为两类：验证测试和认证测试。

验证测试是在施工的过程中由施工人员边施工边测试，以保证每个连接的正确性，所以验证测试又叫随工测试，主要检测线缆的质量和安装工艺，及时发现并纠正问题，避免返工。

验证测试不需要使用复杂的测试仪，只需要使用能测试接线通、断和线缆长度的测试仪。

认证测试是指对布线系统依照标准例行逐项检测，以确定布线是否能达到设计要求，包括连接性能测试和电气性能测试。

认证测试又叫验收测试，是所有测试工作中最重要的环节，是在工程验收时对综合布线系统的安装、电气特性、传输性能、设计、选材和施工质量的全面检验。

认证测试通常分为自我认证测试和第三方认证测试。

5.2.2 测试标准测试标准的两大组织是TIA/EIA和ISO/IEC。

主要可供参考的国际测试标准为EIA/TIA制定的TSB-67《现场测试非屏蔽双绞线电缆布线系统传输性能技术规范》、EIA/TIA-568A《商用建筑电信布线标准》和ISO/IEC颁布的ISO/IEC 11801《信息技术-用户房屋综合布线》。

12-综合布线系统工程的测试

6.如何测试Cat6A或者Class EA链路如果被测链路使用屏蔽电缆(FTP)，则可以直接使用支持Cat6A或者Class EA,的永久链路适配器即可进行测试。如果是非屏蔽电缆(UTP)链路，则还需要增加测试电缆之间的干扰，参见图12-3所示。电缆束中心的一根电缆会最大强度地被周围的六根电缆工作时间辐射出来的电磁波干扰(外部串扰)，这些干扰会破坏中心电缆中传递的信号，导致误码率上升。
工作区
12.5 综合布线系统工程的测试综合布线系统工程的测试主要针对各个子系统，如水平布线子系统、垂直布线子系统等，当中的物理链路进行质量检测。测试的对象有电缆和光缆。系统设备开通时部分用户会选择进行 “信道测试”或者“跳线测试”。以上讨论或涉及的这些测试对象均可以在测试仪器中选定对应标准进行。 1.如何测试电缆跳线永久链路作为质量验收的必测内容被广泛使用，信道的测试多数在开通应用的链路中会被使用。为了保证信道质量总能合乎要求，用户只需要重点把握好跳线的质量就可以了。因为只要跳线质量合格，那么合格的永久链路加上合格的跳线就几乎能保证由此构成的信道百分之百合格。 2.如何测整卷线整卷线购入后有时需要做进货验收，此时可以使用整卷线测试适配器进行测试。方法很简单，更换测试适配器（如LABA/MN），将整卷线的4个线对剥去外皮（1cm），插入适配器测试连接孔中，选择整卷线测试标准（如cat6 spool）,按下测试键并保存结果即可。
在测试永久链路时，我们要注意以下问题： 1.如何选择测试标准最常用的标准是“通用型测试标准”，少部分用户还要求使用“应用型测试标准”或者“供应商自定义型标准”进行测试。通用标准是直接跟电缆物理性质相关的标准，一般都高于应用标准。其中TIA568B、 ISO11801、和GB50312-2007是使用最多的测试标准，基本涵盖了被检测链路总数的99%以上。 2.如何读取仪器存储的数据请用基于PC的通信和数据管理软件“Link Ware”从仪器中取出测试后存储的数据。并用此软件来管理测试数据。也可以用此软件将数据输出为多种报告格式供用户使用：文本格式、CSV格式、PDF格式等等。软件可以从网站上免费下载安装使用(语言可选)。

综合布线实验实验报告

综合布线与网络工程——大学生活动中心综合布线方案专业：班级：学号：姓名：目录目录--------------------------------------------------------------------------------------------- 2一、需求分析------------------------------------------------------------------------------------ 51.1信息需求的类型 ---------------------------------------------------------------------- 51.2信息点数量。

------------------------------------------------------------------------- 5二、设计方案 ------------------------------------------------------------------------------- 62.1总体思路（设计原则）------------------------------------------------------------- 62.2总体结构 ------------------------------------------------------------------------------- 62.3宿舍布线系统的设计---------------------------------------------------------------- 72.3.1 工作区子系统---------------------------------------------------------------- 72.3.2 水平子系统 ------------------------------------------------------------------- 72.3.3 管理子系统 ------------------------------------------------------------------- 72.3.4 干线子系统 ------------------------------------------------------------------- 72.3.5 设备间子系统---------------------------------------------------------------- 72.4 采用线缆类型及各系统材料配置 ------------------------------------------------ 82.4.1 水平子系统 ------------------------------------------------------------------- 82.4.2 工作区子系统---------------------------------------------------------------- 82.4.3 设备间 ------------------------------------------------------------------------- 92.5产品选型 ------------------------------------------------------------------------------- 9三.施工方案说明------------------------------------------------------------------------------- 113.1 工作区子系统安装 ----------------------------------------------------------------- 123.2 水平区子系统安装 ----------------------------------------------------------------- 12四、系统调试及验收-------------------------------------------------------------------------- 124.1布线标准 ------------------------------------------------------------------------------ 134.2 水平管理子系统安装 -------------------------------------------------------------- 134.3 施工要求标准 ----------------------------------------------------------------------- 134.4 垂直主干子系统安装 -------------------------------------------------------------- 144.5 设备间子系统安装 ----------------------------------------------------------------- 144.6施工要求标准 ------------------------------------------------------------------------ 144.7 验收 ----------------------------------------------------------------------------------- 15题目：大学生活动中心综合布线方案以我校校园网为对象，分析武昌分校校园网综合布线系统各子系统构成、综合布线设计方案（各子系统设计方法）、线材选择、施工方法、以及系统验收等。

综合布线测试及标准

布线标准与系统测试网络布线系统是网络的基础。

它的健康与否对于网络用户是至关重要的。

衡量布线系统健康与否有几项重要的指标枣近端串扰（NEXT）、衰减、长度、接线图、特性阻抗与噪声。

现在，5类双绞线已变得越来越流行，并已成为了高速局域网的首选布线系统。

5类UTP的安装国际上早已有标准可循，即EIA/TIA 568A TSB－67。

我们将在下面进一步讨论这一新的电缆连接标准。

我们也将讨论一下在测试5类双绞线的连接特性时用户应该了解的一些问题。

网络标准与电源标准:通常有两类标准被用于安装电缆的测试中，即网络标准和电缆标准。

如果用户对所选的布线系统将被用在哪种特定的网络环境中很清楚，相应的IEEE网络标准就可以用来验证该布线系统是否支持这种特定的网络环境下的应用。

网络标准定义了在网络中使用的电缆介质的端对端连接规范。

当用户需要了解网络故障是否是由电缆造成时，网络标准就显得特别有用了。

现在最常见的网络多是在10Mbps速度下运行的。

市场上现有的低价位电缆测试仪，如Fluke（福禄克）的650或652就是用来测试这些电缆是否符合网络标准的。

这些电缆测试仪所提供的自动测试功能使其可以自动地测试多种电缆指标，并将它们与所选标准中的指标进行比较。

测试的结果将在标准的范围内由测试仪给出。

有时布线工程施工商或用户在一开始可能无法确定布线系统将被用来支持什么样的网络信号类型，比如对于承包商来说，在智能大厦开始施工时，他们对于以后将用这些电缆来传输什么样的信号是一无所知的。

进一步说，用户在将来可能会对网络进行升级或改变网络的类型。

为了减少升级的代价，用户希望能充分利用他们的布线系统，因此考察布线系统能否在一段时间内支持未来的网络应用就变得非常重要了。

现在的大多数网络，如以太网和令牌环网都使用UTP电缆。

5类UTP也可以被用来支持一些新的网络平台，比如155M ATM、100Base－TX和100Base－VG等。

考虑到其相对低廉的价格，5类UTP正在成为应用最为广泛的电缆系统。

综合布线系统工程检验项目及内容
