弱电智能化竣工图绘制要求#精选.

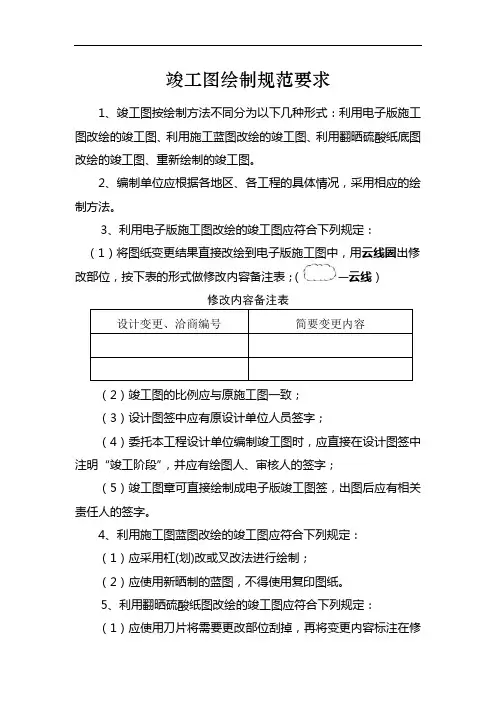

竣工图绘制规范要求
竣工图绘制规范要求1、竣工图按绘制方法不同分为以下几种形式：利用电子版施工图改绘的竣工图、利用施工蓝图改绘的竣工图、利用翻晒硫酸纸底图改绘的竣工图、重新绘制的竣工图。
2、编制单位应根据各地区、各工程的具体情况，采用相应的绘制方法。
3、利用电子版施工图改绘的竣工图应符合下列规定：（1）将图纸变更结果直接改绘到电子版施工图中，用云线圈出修改部位，按下表的形式做修改内容备注表；（—云线）修改内容备注表设计变更、洽商编号简要变更内容（2）竣工图的比例应与原施工图一致；（3）设计图签中应有原设计单位人员签字；（4）委托本工程设计单位编制竣工图时，应直接在设计图签中注明“竣工阶段”，并应有绘图人、审核人的签字；（5）竣工图章可直接绘制成电子版竣工图签，出图后应有相关责任人的签字。
4、利用施工图蓝图改绘的竣工图应符合下列规定：（1）应采用杠(划)改或叉改法进行绘制；（2）应使用新晒制的蓝图，不得使用复印图纸。
5、利用翻晒硫酸纸图改绘的竣工图应符合下列规定：（1）应使用刀片将需要更改部位刮掉，再将变更内容标注在修改部位，在空白处做修改内容备注表，修改内容备注表可按第3条表格样式执行；（2）宜晒制成蓝图后，再加盖竣工图章。
6、当图纸变更内容较多时，应重新绘制竣工图。
重新绘制的竣工图应符合以下规定：（1）竣工图的绘制应符合国家现行有关标准的规定；（2）竣工图的比例应与原施工图一致；（3）设计图签中应有原设计单位人员签字。
竣工图章样式80竣工图51施工单位7编制人审核人75技术负责人编制日期7监理单位7总监理工程师监理工程师720 20 20 20。
弱电智能化竣工图绘制要求

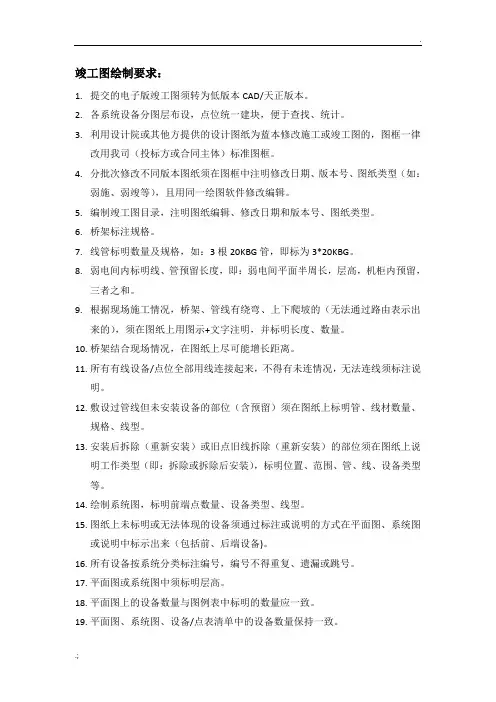

竣工图绘制要求：1.提交的电子版竣工图须转为低版本CAD/天正版本。
2.各系统设备分图层布设，点位统一建块，便于查找、统计。
3.利用设计院或其他方提供的设计图纸为蓝本修改施工或竣工图的，图框一律改用我司（投标方或合同主体）标准图框。
4.分批次修改不同版本图纸须在图框中注明修改日期、版本号、图纸类型（如：弱施、弱竣等），且用同一绘图软件修改编辑。
5.编制竣工图目录，注明图纸编辑、修改日期和版本号、图纸类型。
6.桥架标注规格。
7.线管标明数量及规格，如：3根20KBG管，即标为3*20KBG。
8.弱电间内标明线、管预留长度，即：弱电间平面半周长，层高，机柜内预留，三者之和。
9.根据现场施工情况，桥架、管线有绕弯、上下爬坡的（无法通过路由表示出来的），须在图纸上用图示+文字注明，并标明长度、数量。
10.桥架结合现场情况，在图纸上尽可能增长距离。
11.所有有线设备/点位全部用线连接起来，不得有未连情况，无法连线须标注说明。
12.敷设过管线但未安装设备的部位（含预留）须在图纸上标明管、线材数量、规格、线型。
13.安装后拆除（重新安装）或旧点旧线拆除（重新安装）的部位须在图纸上说明工作类型（即：拆除或拆除后安装），标明位置、范围、管、线、设备类型等。
14.绘制系统图，标明前端点数量、设备类型、线型。
15.图纸上未标明或无法体现的设备须通过标注或说明的方式在平面图、系统图或说明中标示出来（包括前、后端设备)。
16.所有设备按系统分类标注编号，编号不得重复、遗漏或跳号。
17.平面图或系统图中须标明层高。
18.平面图上的设备数量与图例表中标明的数量应一致。
19.平面图、系统图、设备/点表清单中的设备数量保持一致。
20.图纸符合现场施工情况和特点，须经项目经理及上级领导审核修正。
21.经批准的竣工图纸按竣工要求晒制蓝图或打印交项目经理，并将电子版发至项目经理。
22.出具的竣工图须盖有竣工图章和相关人员签字。
23.资料交接签收单。
弱电智能化设计图纸规范
弱电智能化设计图纸规范弱电智能化设计制图规范1．总则1．1、⽬的1．1．1规范化--有效提⾼设计制图的⼯作质量；1．1．2标准化--提⾼设计制图的⼯作效率；1．2、适⽤范围1．2．1本规范适⽤于我公司所有⼯程项⽬的⼯程制图。
1．2．2本规范所指施⼯图纸为：平⾯图、系统图及⼤样图等。
1．3、⼯作风格1．3．1本规范为公司绘图表达的风格的统⼀，不提倡个⼈绘图表达风格。
⼯程制图严格遵照国家有关建筑制图规范制图，制图的表达应清晰、完整、所有图⾯的表达⽅式均保持⼀致。
1．3．2统⼀采⽤天正电⽓绘图。
1．4、依据1．4．1本规范的基本依据是GB/T50001-----2001《房屋建筑制图统⼀标准》。
2．图纸排序2．1 施⼯图编排顺序：1、图纸⽬录2、设计说明及图例3、系统图4、平⾯图5、⼤样图3．图层3．1 采⽤图层的⽬的是⽤于组织、管理和交换CAD图形的实体数据以及控制实体的屏幕显⽰和打印输出。
图层具有颜⾊、线形、状态等属性。
3．2 建⽴“背景”层，颜⾊8号（灰度⾊），将原建筑平⾯图移⾄该层，删除/关闭⽆⽤图层；建⽴“参照”层，颜⾊5号（蓝⾊），将有⽤的原设计管线和设备移⾄该层；建⽴“EQUIP-安防、EQUIP-⼴播、EQUIP-楼控、EQUIP-通讯、EQUIP-电视”等设备层，颜⾊根据“设计制图图例(2013)”，弱电设备应定制成块；建⽴“DIM-安防、DIM-⼴播、DIM-楼控、DIM-通讯、DIM-电视”等标注层，颜⾊根据“设计制图图例(2013)”，此层为管线标注；建⽴“TEL_TEXT”层，此层为其它说明；4．图式4．1图纸幅⾯：平⾯图图纸图幅以A0、A1、A2图纸为主，系统图纸图幅以A3图纸为主。
4．2图纸尺⼨规格（表2）图纸种类图纸宽度（mm）图纸⾼度(mm) 备注A0 1189X841A1 841X594A2 594X420A3 420X297A4 297X210 主要⽤于⽬录、⼤样、变更等4．3 特殊需要可采⽤按长边1/8模数加长尺⼨(按房屋建筑制图统⼀标准)。
智能化工程绘制现场草图要求

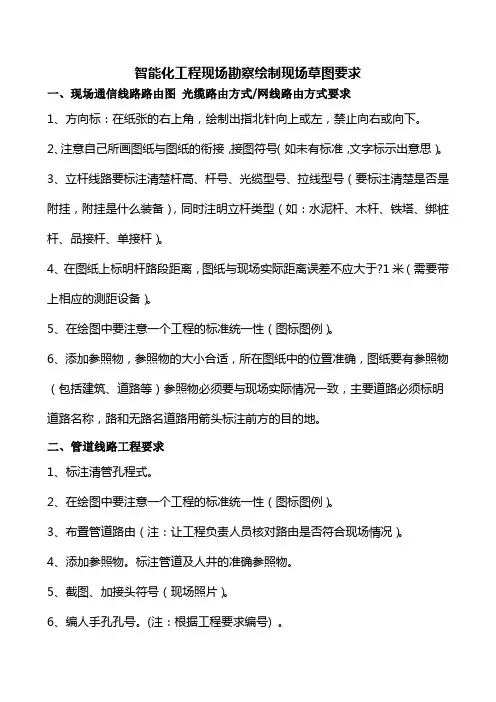

智能化工程现场勘察绘制现场草图要求一、现场通信线路路由图光缆路由方式/网线路由方式要求1、方向标：在纸张的右上角，绘制出指北针向上或左，禁止向右或向下。
2、注意自己所画图纸与图纸的衔接，接图符号（如未有标准，文字标示出意思）。
3、立杆线路要标注清楚杆高、杆号、光缆型号、拉线型号（要标注清楚是否是附挂，附挂是什么装备），同时注明立杆类型（如：水泥杆、木杆、铁塔、绑桩杆、品接杆、单接杆）。
4、在图纸上标明杆路段距离，图纸与现场实际距离误差不应大于?1米（需要带上相应的测距设备）。
5、在绘图中要注意一个工程的标准统一性（图标图例）。
6、添加参照物，参照物的大小合适，所在图纸中的位置准确，图纸要有参照物（包括建筑、道路等）参照物必须要与现场实际情况一致，主要道路必须标明道路名称，路和无路名道路用箭头标注前方的目的地。
二、管道线路工程要求1、标注清管孔程式。
2、在绘图中要注意一个工程的标准统一性（图标图例）。
3、布置管道路由（注：让工程负责人员核对路由是否符合现场情况）。
4、添加参照物。
标注管道及人井的准确参照物。
5、截图、加接头符号（现场照片）。
6、编人手孔孔号。
(注：根据工程要求编号) 。
7、必须在图纸上标明管道段距离，图纸与现场实际距离误差不应大于?1?米。
8、在图纸上标明人井属性：移动自建、联建、租用（电信、联通、广电、热力、其他单位）。
三、光缆要求1、光缆信息必须包含光缆起点、终点、长度（包括段长度和光缆总长度）、型号、已经使用芯数、预留芯数。
2、光缆铺设方式（架空、墙钉、墙吊、管道、直埋、）。
3、光缆钉、吊必须标清位置，标明米数。
4、引上光缆需标清引上方式。
5、有光缆盘留的，需标明盘留的位置及盘留的长度。
6、图纸需标明光缆的纤芯分配图、纤芯接续图；纤芯分布必须明确、预留纤芯位置必须明确。
7、有光缆接头，需标光缆接头盒位置、类型及安装方式。
四、所有机房（含弱电井、设备间）使用情况。
1、所有的类型要表清楚，例、中心机房、设备间机房、氮气机房、通风空调机房等，机房名称与现场名称一致。
竣工图绘制要求规范及实用标准
合用标准文案竣工图种类内容与要求竣工图是建筑工程竣工档案的重要组成部分，是工程建设完成后主要凭证性资料，是建筑物真实的写照，是工程竣工查收的必备条件，是工程维修、管理、改建、扩建的依照。
各项新建、改建、扩建项目均必定编制竣工图。
1、编制要求1.1 凡按施工图施工没有变动的，由竣工图编制单位在施工图图签周边空白处加盖并签署竣工图章。
1.2 凡一般性图纸改正，编制单位可依照设计改正依照，在施工图上直接改绘，并加盖及签署竣工图章。
1.3 凡结构形式、工艺、平面部署、项目等重要改变及图面改正高出40%的，应重新绘制竣工图。
重新绘制的图纸必定有图名和图号，图号可按原图编号。
1.4 编制竣工图必定编制各专业竣工图的图纸目录，绘制的竣工图必定正确、清楚、圆满、规范、改正必定到位，真实反响项目竣工查收时的本质情况。
1.5 用于改绘竣工图的图纸必定是新宏图或绘图仪绘制的白图不得使用复印的图纸。
1.6 竣工图编制单位应依照国家建筑制图规范要求绘制竣工图使用绘图笔或签字笔及不退色的绘图墨水。
2、主要内容2.1 竣工图应按单位工程，并依照专业、系统进行分类和整理。
2.2 竣工图包括以下内容：2.2.1 工艺平面部署图等竣工图建筑竣工图、幕墙竣工图结构竣工图、钢结构竣工图建筑给水、排水与采暖竣工图燃气竣工图建筑电气竣工图智能建筑竣工图（综合布线、保安监控、电视天线、火灾报警、气体灭水等）通风空调竣工图地上部分的道路、绿化、庭院照明、喷泉、喷灌等竣工图地下部分的各种市政、电力、电信管线等竣工图3、竣工图的种类3.1 利用施工宏图改绘的竣工图3.2 在二底图上改正的竣工图3.3 重新绘制的竣工图4、竣工图绘制要求4.1 利用施工宏图改绘的竣工图在施工宏图上一般采用杠（划）改、叉改法，局部改正能够圈出改正部位，在原图空白处绘出改正内容，全部改正处都必定引划索引线，并注明改正依照。
在施工图上改绘，不得使用涂改液涂抹、刀刮、补贴等方法改正图纸。
弱电智能化竣工图绘制要求
竣工图绘制要求：1.提交的电子版竣工图须转为低版本CAD/天正版本。
2.各系统设备分图层布设，点位统一建块，便于查找、统计。
3.利用设计院或其他方提供的设计图纸为蓝本修改施工或竣工图的，图框一律改用我司（投标方或合同主体）标准图框。
4.分批次修改不同版本图纸须在图框中注明修改日期、版本号、图纸类型（如：弱施、弱竣等），且用同一绘图软件修改编辑。
5.编制竣工图目录，注明图纸编辑、修改日期和版本号、图纸类型。
6.桥架标注规格。
7.线管标明数量及规格，如：3根20KBG管，即标为3*20KBG。
8.弱电间内标明线、管预留长度，即：弱电间平面半周长，层高，机柜内预留，三者之和。
9.根据现场施工情况，桥架、管线有绕弯、上下爬坡的（无法通过路由表示出来的），须在图纸上用图示+文字注明，并标明长度、数量。
10.桥架结合现场情况，在图纸上尽可能增长距离。
11.所有有线设备/点位全部用线连接起来，不得有未连情况，无法连线须标注说明。
12.敷设过管线但未安装设备的部位（含预留）须在图纸上标明管、线材数量、规格、线型。
13.安装后拆除（重新安装）或旧点旧线拆除（重新安装）的部位须在图纸上说明工作类型（即：拆除或拆除后安装），标明位置、范围、管、线、设备类型等。
14.绘制系统图，标明前端点数量、设备类型、线型。
15.图纸上未标明或无法体现的设备须通过标注或说明的方式在平面图、系统图或说明中标示出来（包括前、后端设备)。
16.所有设备按系统分类标注编号，编号不得重复、遗漏或跳号。
17.平面图或系统图中须标明层高。
18.平面图上的设备数量与图例表中标明的数量应一致。
19.平面图、系统图、设备/点表清单中的设备数量保持一致。
20.图纸符合现场施工情况和特点，须经项目经理及上级领导审核修正。
21.经批准的竣工图纸按竣工要求晒制蓝图或打印交项目经理，并将电子版发至项目经理。
22.出具的竣工图须盖有竣工图章和相关人员签字。
23.资料交接签收单。
竣工图绘制规范
竣工图绘制规范竣工图是指在建筑工程完工后，综合了建筑设计、施工过程中的变动、材料使用与实际情况的变化等图纸。
竣工图的编制是建筑工程设计和施工的重要环节，是工程完工验收的依据，也是后期维护和管理的基础。
因此，竣工图的绘制十分重要，需要遵循一定的规范。
下面是关于竣工图绘制规范的相关要求。
一、竣工图绘制基本要求：1. 逻辑清晰：竣工图的编制应按照建筑工程的组织结构和建筑分部、分项工程的划分进行布置，按照从大到小、由上到下的顺序呈递。
2. 图纸完整：竣工图要绘制全套，确保各图纸之间逻辑关系的准确连贯。
3. 技术规范：竣工图的绘制应符合相关的建筑设计规范、建筑施工规范和安全相关规定。
4. 符号规范：竣工图应使用统一的符号标记，符合相关的国家标准、行业标准和规范。
5. 数据正确：竣工图中的数据应准确无误，如尺寸、数量、标高等，确保对工程实际情况的真实准确反映。
二、竣工图绘制内容要求：1. 建筑平面图：应绘制出建筑物的布局、功能区划、墙体、柱子、梁等主要结构物的位置和尺寸，以及相关设备、设施的位置和布置图。
2. 建筑立面图：应绘制出建筑物各个立面的外表形式、结构、门窗、装饰物等的位置和尺寸。
3. 剖面图：应标明建筑物的各个剖面的位置，切面的位置和方向以及各个剖面线的标高、尺寸和结构形式。
4. 层高平面图：应标明建筑物各个层的层高平面图，包括标高、净高、建筑面积、使用面积等。
5. 结构图：应绘制出主体结构的平面图、立面图和剖面图，包括主梁、主柱、楼板、墙体等结构的尺寸、位置和宽度等。
6. 通风、空调、给水排水、电气等专业图：应按照设计要求绘制出相关的专业图，包括管道、线路、设备的位置和布置图，电气回路图、接线图等。
7. 污水、雨水、供水和电力外部管线图：应标明建筑物外部的污水管道、雨水管道、给水管道和电力管线的位置、走向和口径等。
8. 装饰装修图：应绘制出建筑物内部装饰装修的平面图、立面图和剖面图，包括墙面、天花板、地面、门窗、装饰物等的尺寸、材料和构造等。
建筑智能化系统（弱电系统）一般CAD制图标准
建筑智能化系统（弱电系统）一般CAD制图标准建筑智能化系统（弱电系统）一般制图标准（适用于建筑、机电、市政工程），可以参考一下，提升自己的设计水平，值得收藏！一、图框、比例1、制图图框根据图纸大小确定图框大小。
建筑面积及设计图纸比例在图下规定内时，图框与纸型选择如下：建筑面积图纸比例纸型建筑面积图纸比例纸型1～200m2 1:50至1:200 A4 800～2000m2 1:300至1:800 A2200～800m2 1:100至1:500A3 2000～5000m21:500至1:1000A12、规划设计建筑图及建筑面积超过5000m2时，采用A0纸型及设计图框。
3、制图比例如下：建筑物或建筑平面、立面1:50、1:100、1:150、1:200、1:300、1:400依次类推剖面、安装图1:10、1:20、1:25、1:30、1:40、1:50依次类推细部放样、节点图1:1、1:2、1:5、1:10、1:15、1:20、1:25依次类推4、设计总说明、各专业系统图统一使用A3图框，图纸目录或专业区分时统一采用A4图框。
5、图框根据图纸比例或要求，图框缩放以比例大小缩放。
工程图纸尺寸表（单位：毫米）图纸型号A0 A1 A2 A3图纸尺寸（长×宽）1189×841841×594594×420420×297图框尺寸（长×宽）1154×821806×574559×400390×287装订线边宽25 25 25 25非装订边宽10 10 10 5 工程设计图纸幅面和图框大小应符合国家标准GB6988.2-86《电气制图一般规则》的规定，一般宜采用A0、A1、A2、A3、A4加长的图纸幅面。
在保证图面布局紧凑和使用方便的情况下，应选择合适的图纸幅面，使图纸大小适中，与表述对象的规模大小、复杂程度相称。
二、图线1、根据设计专业的不同，设计时根据不同专业设置线形的粗细，具体分布如下：专业颜色选择颜色色号线形笔号（b）综合布线红色1号0.18背景音乐品红6号0.15监控报警绿色3号0.20有线电视黄色2号0.12楼宇监控青色4号0.14强电配线蓝色5号0.16建筑框架白色/灰白7号/9号0.25/0.12建筑标注灰色8号0.10内部布置/外景250号/11号0.052、由甲方提供或设计所提供的图纸，根据需要提出相应的建筑框架，框架颜色统一更改为9号或7号（白色）颜色，其余不需要的图层一律删除。
弱电系统制图规范和标准
弱电系统制图规范和标准一、图框、比例1、制图图框根据图纸大小确定图框大小。
建筑面积及设计图纸比例在图下规定内时，图框与纸型选择如下:（1-1图）2、规划设计建筑图及建筑面积超过5000m2时，采用A0纸型及设计图框。
4、设计总说明、各专业系统图统一使用A3图框，图纸目录或专业区分时统一采用A4图框。
5、图框根据图纸比例或要求，图框缩放以比例大小缩放。
工程图纸尺寸表（单位：毫米）工程设计图纸幅面和图框大小应符合国家标准GB6988。
2-86《电气制图一般规则》的规定，一般宜采用A0、A1、A2、A3、A4加长的图纸幅面。
在保证图面布局紧凑和使用方便的情况下，应选择合适的图纸幅面，使图纸大小适中，与表述对象的规模大小、复杂程度相称。
二、图线（2-1图）2、由甲方提供或设计所提供的图纸，根据需要提出相应的建筑框架，框架颜色统一更改为9号或7号(白色）颜色,其余不需要的图层一律删除。
3、设置时，统一采用粗线、中粗线和细线的宽度比率为4：2:1的制图方式。
4、同一张图纸当中设计的线形分为实线、虚线、点划线线及双点划线,一般用图如下：工程设计图中通常只选用两种宽度的图线，粗线宽度为细线宽度的两倍。
对复杂的图也可采用粗、中、细三种线宽，线的宽度按2的倍数依次递增.图线宽度一般从以下系列中选用:0。
25、0。
35、0。
5、0。
7、1.0、1。
4毫米。
当需要区分新旧内容时，粗线表示新建、细线表示原有设施、虚线表示规划预留部分。
三、图例、文字说明1、图例根据设计文本及图例集的要求设计各专业点线图；2、图例说明的图框宽度与会签栏的高度比例为2：1的方式制作；3、工程设计图中的文字等应排列整齐、间隔均匀.其书写位置应根据图面妥善安排，文字多时宜放在图的下面或右侧。
（3-1图)5、图纸设计过程中，如下列情况必须添加索引线说明：1) 敷设管、桥架的规格大小时；2) 当管线穿墙时，注明穿墙空洞；3）当楼层线缆越层时，注明方向并制作相应的箭头标明上引或下引;4) 当管、或桥架内部敷设多条或多种线缆时，注明线缆数量或规格；5）当制作细部或安装大样图纸时,注明各各部位的材料名称;6、索引注明文字大小与设计说明文字大小统一，索引线箭头及文字根据标注的大小统一，索引采用箭头及小点为准.添加索引线时一般采用斜45度角，如空间限制或图纸内容较多时，可根据空间调整;剖面或立面索引线统一采用水平或垂直的表示方式.7、工程设计图中的尺寸单位，除标高和管线长度以米为单位外,其他尺寸均以毫米为单位.按此原则标注的尺寸可不加注单位的文字符号。
弱电智能化设计图纸规范
弱电智能化设计制图规范1．总则1．1、目的1．1．1规范化-- 有效提高设计制图的工作质量；1．1．2标准化-- 提高设计制图的工作效率；1．2、适用范围1．2．1 本规范适用于我公司所有工程项目的工程制图。
1．2．2 本规范所指施工图纸为：平面图、系统图及大样图等。
1．3、工作风格1．3．1 本规范为公司绘图表达的风格的统一，不提倡个人绘图表达风格。
工程制图严格遵照国家有关建筑制图规范制图，制图的表达应清晰、完整、所有图面的表达方式均保持一致。
1．3． 2 统一采用天正电气绘图。
1．4、依据1．4．1 本规范的基本依据是GB/T50001 ------ 2001 《房屋建筑制图统一标准》。
2．图纸排序2．1 施工图编排顺序：1、图纸目录2、设计说明及图例3、系统图4、平面图5、大样图3．图层3. 1采用图层的目的是用于组织、管理和交换CAD图形的实体数据以及控制实体的屏幕显示和打印输出。
图层具有颜色、线形、状态等属性。
3. 2 建立“背景”层，颜色8号（灰度色），将原建筑平面图移至该层，删除/ 关闭无用图层；建立“参照”层，颜色 5 号（蓝色），将有用的原设计管线和设备移至该层；建立“ EQUIP-安防、EQUIP-广播、EQUIP-楼控、EQUIP-通讯、EQUIP-电视”等设备层，颜色根据“设计制图图例（2013）”，弱电设备应定制成块；建立“ DIM-安防、DIM-广播、DIM-楼控、DIM-通讯、DIM-电视”等标注层，颜色根据“设计制图图例（2013）”，此层为管线标注；建立“ TEL_TEXT层，此层为其它说明；4. 图式4. 1 图纸幅面：平面图图纸图幅以A0 A1、A2图纸为主，系统图纸图幅以A3图纸为主。
4. 2 图纸尺寸规格（表2）图纸种类图纸宽度（mm）图纸高度（mm）备注A0 1189X841A1 841X594A2 594X420A3 420X297A4 297X210主要用于目录、大样、变更等4. 3特殊需要可采用按长边1/8模数加长尺寸（按房屋建筑制图统一标准）。
智能化弱电图纸规范
智能化弱电图纸规范引言随着科技的不断发展，智能化技术在建筑物中的应用越来越广泛。
作为建筑物智能化的基础设施，弱电系统的设计和建设变得愈发重要。
为了确保弱电系统的稳定运行和有效管理，制定一套智能化弱电图纸规范，对于实施智能化弱电工程具有重要意义。
本文将介绍智能化弱电图纸规范的相关要求，以及规范的编制和应用。
一、智能化弱电图纸规范的背景随着信息技术的迅猛发展，建筑物中的弱电系统成为实现智能化的关键。
智能化弱电系统的设计和布局对于建筑物的稳定运行和高效管理至关重要。
智能化弱电图纸规范的制定，旨在保证弱电系统设计的准确性和一致性，提高弱电系统建设的效率和质量。
二、智能化弱电图纸规范的要求1. 图纸格式智能化弱电图纸应采用标准的图纸规格，如A1、A2等，并按照国家相关规定进行绘制。
图纸绘制应清晰、准确，易于阅读和理解。
2. 图纸标注图纸标注应包括必要的弱电设备信息和布局参数。
例如，对于网络设备，应标注设备型号、端口数量等信息；对于视频监控系统，应标注摄像头的位置、拍摄范围等信息。
标注应简洁明了，方便施工人员和后期管理人员查阅。
3. 线路走向和接头布局图纸上应清晰表示各种弱电线路的走向和接头布局。
例如，网络线路的走向应清晰可辨，标注线路的走向和穿越点。
接头的位置和布局应明确标注，方便施工和维护人员进行线路连接和维护。
4. 设备安装图示对于具体的弱电设备，图纸上应给出设备的安装图示，包括设备的安装位置、安装方式等。
设备的安装图示应尽量真实准确，避免施工过程中的误解和错误。
5. 标准符号和图例图纸上应使用统一的标准符号和图例。
例如，网络设备可以使用网络设备符号，用于线路表示的箭头符号应统一。
图例应详细说明各个符号的含义，确保读者能够准确理解图纸内容。
三、智能化弱电图纸规范的编制和应用1. 规范编制智能化弱电图纸规范的编制应由专业的技术团队或机构负责。
制订规范时应充分考虑国家相关标准和规定，结合实际工程经验，保证规范的实用性和可行性。
弱电智能化图纸设计规范
弱电智能化图纸设计规范一、图纸设计的基本原则1、准确性图纸应准确反映弱电智能化系统的设备布置、线路走向、连接关系等信息，尺寸标注精确，避免模糊和歧义。
任何错误或不准确的信息都可能导致施工过程中的误解和错误，增加成本和延误工期。
2、完整性图纸应包含系统的所有组成部分，包括前端设备、传输线路、中心设备、电源供应等。
同时，还应包括图例、说明、设备清单等辅助信息，确保施工人员能够全面了解系统的构成和要求。
3、规范性遵循国家和行业的相关标准和规范进行设计，如《智能建筑设计标准》、《综合布线系统工程设计规范》等。
使用标准的图形符号、标注方式和绘图比例，保证图纸的规范性和通用性。
4、清晰性图纸布局合理，线条清晰，文字标注易于辨认。
不同类型的线路和设备应采用不同的颜色或线型加以区分，以便于阅读和理解。
5、可读性图纸的设计应考虑到施工人员和维护人员的使用需求，标注简洁明了，逻辑关系清晰，使他们能够快速准确地获取所需信息。
二、图纸的分类和组成弱电智能化图纸通常包括以下几类：1、系统原理图展示系统的整体架构和工作原理，包括各个子系统之间的连接关系和信号流向。
2、平面布置图描绘设备在建筑物内的具体位置和分布情况，如监控摄像头、门禁读卡器、信息插座等。
3、线路敷设图标明各类线缆的走向、敷设方式和路由，包括线槽、桥架、管道等。
4、机柜布置图展示中心机房内机柜的排列方式、设备安装位置和接线情况。
5、系统图详细描述各个子系统的组成、设备连接和功能实现方式，如监控系统图、门禁系统图、网络系统图等。
一套完整的弱电智能化图纸通常由以下部分组成：1、图纸目录列出所有图纸的名称、编号、版本号和页码，方便查阅。
2、设计说明对整个系统的设计思路、功能要求、技术指标、施工注意事项等进行详细说明。
3、图例解释图纸中使用的图形符号和标注的含义。
4、设备清单列出系统所使用的设备名称、型号、规格、数量等信息。
5、图纸正文包括上述提到的各类图纸。
三、图纸绘制的具体要求1、图形符号使用标准的图形符号来表示设备和元件，如摄像头用特定的图标表示，交换机用规定的符号表示等。
竣工图绘制规范及标准
竣工图类型内容与要求竣工图是建筑工程竣工档案的重要组成部分，是工程建设完成后主要凭证性材料，是建筑物真实的写照，是工程竣工验收的必备条件，是工程维修、管理、改建、扩建的依据。
各项新建、改建、扩建项目均必须编制竣工图。
1、编制要求1.1 凡按施工图施工没有变动的，由竣工图编制单位在施工图图签附近空白处加盖并签署竣工图章。
1.2 凡一般性图纸变更，编制单位可根据设计变更依据，在施工图上直接改绘，并加盖及签署竣工图章。
1.3 凡结构形式、工艺、平面布置、项目等重大改变及图面变更超过40%的，应重新绘制竣工图。
重新绘制的图纸必须有图名和图号，图号可按原图编号。
1.4 编制竣工图必须编制各专业竣工图的图纸目录，绘制的竣工图必须准确、清楚、完整、规范、修改必须到位，真实反映项目竣工验收时的实际情况。
1.5 用于改绘竣工图的图纸必须是新蓝图或绘图仪绘制的白图不得使用复印的图纸。
1.6 竣工图编制单位应按照国家建筑制图规范要求绘制竣工图使用绘图笔或签字笔及不退色的绘图墨水。
2、主要内容2.1 竣工图应按单位工程，并根据专业、系统进行分类和整理。
2.2 竣工图包括以下内容：2.2.1 工艺平面布置图等竣工图建筑竣工图、幕墙竣工图结构竣工图、钢结构竣工图建筑给水、排水与采暖竣工图燃气竣工图建筑电气竣工图智能建筑竣工图（综合布线、保安监控、电视天线、火灾报警、气体灭水等）通风空调竣工图地上部分的道路、绿化、庭院照明、喷泉、喷灌等竣工图地下部分的各种市政、电力、电信管线等竣工图3、竣工图的类型3.1 利用施工蓝图改绘的竣工图3.2 在二底图上修改的竣工图3.3 重新绘制的竣工图4、竣工图绘制要求4.1 利用施工蓝图改绘的竣工图在施工蓝图上一般采用杠（划）改、叉改法，局部修改可以圈出更改部位，在原图空白处绘出更改内容，所有变更处都必须引划索引线，并注明更改依据。
在施工图上改绘，不得使用涂改液涂抹、刀刮、补贴等方法修改图纸。
弱电系统制图规范和标准
弱电系统制图规范和标准一、图框、比例1、制图图框根据图纸大小确定图框大小。
建筑面积及设计图纸比例在图下规定内时，图框与纸型选择如下：（1-1图）2、规划设计建筑图及建筑面积超过5000m2时，采用A0纸型及设计图框。
（1-2图）4、设计总说明、各专业系统图统一使用A3图框，图纸目录或专业区分时统一采用A4图框。
5、图框根据图纸比例或要求，图框缩放以比例大小缩放。
（1-3图）工程设计图纸幅面和图框大小应符合国家标准GB6988.2-86《电气制图一般规则》的规定，一般宜采用A0、A1、A2、A3、A4加长的图纸幅面。
在保证图面布局紧凑和使用方便的情况下，应选择合适的图纸幅面，使图纸大小适中，与表述对象的规模大小、复杂程度相称。
二、图线（2-1图）2、由甲方提供或设计所提供的图纸，根据需要提出相应的建筑框架，框架颜色统一更改为9号或7号（白色）颜色，其余不需要的图层一律删除。
3、设置时，统一采用粗线、中粗线和细线的宽度比率为4：2：1的制图方式。
4、同一张图纸当中设计的线形分为实线、虚线、点划线线及双点划线，一般用图如下：（2-2图）工程设计图中通常只选用两种宽度的图线，粗线宽度为细线宽度的两倍。
对复杂的图也可采用粗、中、细三种线宽，线的宽度按2的倍数依次递增。
图线宽度一般从以下系列中选用：0.25、0.35、0.5、0.7、1.0、1.4毫米。
当需要区分新旧内容时，粗线表示新建、细线表示原有设施、虚线表示规划预留部分。
三、图例、文字说明1、图例根据设计文本及图例集的要求设计各专业点线图；2、图例说明的图框宽度与会签栏的高度比例为2:1的方式制作；3、工程设计图中的文字等应排列整齐、间隔均匀。
其书写位置应根据图面妥善安排，文字多时宜放在图的下面或右侧。
（3-1图）5、图纸设计过程中，如下列情况必须添加索引线说明：1) 敷设管、桥架的规格大小时；2) 当管线穿墙时，注明穿墙空洞；3) 当楼层线缆越层时，注明方向并制作相应的箭头标明上引或下引；4) 当管、或桥架内部敷设多条或多种线缆时，注明线缆数量或规格；5) 当制作细部或安装大样图纸时，注明各各部位的材料名称；6、索引注明文字大小与设计说明文字大小统一，索引线箭头及文字根据标注的大小统一，索引采用箭头及小点为准。
弱电智能化设计图纸规范
弱电智能化设计图纸规范在现代建筑和设施中，弱电智能化系统扮演着至关重要的角色，它涵盖了通信、安防、监控、自动化控制等多个领域。
而弱电智能化设计图纸则是整个系统规划和实施的重要依据，其规范性直接影响到系统的可靠性、可扩展性以及施工的便利性。
接下来，我们将详细探讨弱电智能化设计图纸的规范要求。
一、图纸的基本要求1、准确性设计图纸应准确反映系统的组成、设备的布局、线路的走向等信息，尺寸标注应精确无误。
对于设备的选型、参数等应明确标注，确保施工人员能够按照图纸准确采购和安装设备。
2、完整性一套完整的弱电智能化设计图纸应包括系统图、平面图、剖面图、原理图、接线图等。
同时，还应包含设计说明、设备清单、材料清单等辅助文件，以便对整个系统进行全面的了解和评估。
3、规范性图纸应采用标准的绘图符号和图例，符合国家和行业的相关标准规范。
字体、字号、线条粗细等应统一规范，使图纸清晰易读。
4、清晰性布局合理，避免图面混乱。
不同类型的线路、设备应采用不同的颜色或线型加以区分。
标注应简洁明了，避免过多的文字堆砌，影响图纸的可读性。
二、系统图的绘制规范1、总体架构系统图应清晰展示整个弱电智能化系统的总体架构，包括各个子系统之间的关系。
例如，安防监控系统、门禁系统、综合布线系统等之间的连接和交互。
2、设备连接标明各个设备之间的连接方式和信号流向，包括有线连接和无线连接。
对于复杂的系统，可采用分层绘制的方式，逐步细化各个层次的连接关系。
3、性能参数在系统图中，应标注主要设备的性能参数，如带宽、传输距离、容量等。
这有助于评估系统的整体性能和是否满足设计要求。
三、平面图的绘制规范1、设备布局平面图应准确反映设备在建筑物内的位置布局，包括机房、机柜、终端设备等。
考虑到设备的安装空间、维护通道等因素，确保布局合理。
2、线路走向标明各类线路的走向，包括线缆桥架、线槽、管道等的位置和路径。
注意与其他专业（如电气、给排水等）的管线避免冲突。
3、标注尺寸对设备的安装位置、线路的长度等进行准确的尺寸标注，以便施工人员进行现场施工。
弱电智能化设计图纸规范
弱电智能化设计图纸规范在当今的建筑和工程项目中，弱电智能化系统的设计越来越重要。
而弱电智能化设计图纸作为设计方案的重要呈现形式，其规范性直接影响到项目的顺利实施、成本控制以及后续的维护和管理。
一份规范的弱电智能化设计图纸不仅能够清晰地表达设计意图，还能为施工人员提供准确的指导，确保系统的稳定性和可靠性。
接下来，让我们详细探讨一下弱电智能化设计图纸的规范。
一、图纸的基本要求1、准确性图纸中的信息必须准确无误，包括设备的位置、型号、规格、连接方式等。
任何一点错误都可能导致施工中的偏差，增加项目成本和时间。
2、完整性弱电智能化系统通常包括多个子系统，如综合布线、安防监控、门禁系统、广播系统等。
设计图纸应涵盖所有子系统的相关信息，确保没有遗漏。
3、清晰度图纸的线条、符号和标注应清晰可读，避免模糊不清或相互重叠。
不同的线路、设备和区域应有明确的区分，便于识别和理解。
4、规范性遵循国家和行业的相关标准和规范进行绘制，如《建筑电气设计规范》、《智能建筑设计标准》等。
使用统一的图例、符号和标注方式，保证图纸的通用性和专业性。
二、图纸的组成1、封面封面应包含项目名称、设计单位名称、日期等基本信息，并注明图纸的版本和修订情况。
2、目录目录应列出图纸的各个部分和页码，方便查阅。
3、设计说明详细说明项目的概况、设计依据、系统功能、技术指标、设备选型原则等。
设计说明是对整个设计方案的总体阐述，有助于施工人员和管理人员理解设计意图。
4、系统图系统图展示了弱电智能化系统的整体架构和各个子系统之间的关系。
包括网络拓扑图、系统原理图等，能够直观地反映系统的组成和工作原理。
5、平面图平面图则具体标注了设备在建筑物内的安装位置、线路走向等。
如机房布局图、楼层设备布置图等，为施工提供具体的位置指导。
6、剖面图对于需要展示垂直方向设备安装和线路敷设的情况，应绘制剖面图。
7、大样图对于一些特殊的设备安装或节点处理，需要绘制大样图，详细展示其具体的安装方式和尺寸。
建筑智能化系统（弱电系统）一般CAD制图标准
建筑智能化系统（弱电系统）一般CAD制图标准
建筑智能化系统（弱电系统）一般制图标准（适用于建筑、机电、市政工程），可以参考一下，提升自己的设计水平，值得收藏！
5、图纸设计过程中，如下列情况必须添加索引线说明：
1) 敷设管、桥架的规格大小时；
2) 当管线穿墙时，注明穿墙空洞；
3) 当楼层线缆越层时，注明方向并制作相应的箭头标明上引或下引；
4) 当管、或桥架内部敷设多条或多种线缆时，注明线缆数量或规格；
5) 当制作细部或安装大样图纸时，注明各各部位的材料名称；
6、索引注明文字大小与设计说明文字大小统一，索引线箭头及文字根据标注的大小统一，索引采用箭头及小点为准。
添加索引线时一般采用斜45度角，如空间限制或图纸内容较多时，可根据空间调整；剖面或立面索引线统一采用水平或垂直的表示方式。
7、工程设计图中的尺寸单位，除标高和管线长度以米为单位外，其他尺寸均以毫米为单位。
按此原则标注的尺寸可不加注单位的文字
符号。
尺寸数值应顺着尺寸线方向写并符合视图方向，数值的高度方向应和尺寸线垂直。
四、标注
1、根据设计要求，室内图纸标注以毫米为单位，室外规划图纸以米为单位。
2、建筑图纸标注以四部分组成：段长标注、轴段长标注、轴号、总长标注。
标注字体一般以“仿宋体”为主。
3、标注斜线分为建筑粗斜线与斜线为主。
4、室外管道需注明长度，室内根据要求标注管线长度。
(完整版)弱电系统制图规范和标准
弱电系统制图标准和标准、图框、比例1、制图图框根据图纸大小确定图框大小.建筑面积及设计图纸比例在图下规定内时,图框与纸型选择如下：2、规划设计建筑图及建筑面积超过5000m2时,采用A0纸型及设计图框.3、制图比例如下：〔4、设计总说明、各专业系统图统一使用A3图框,图纸目录或专业区分时统一采用A4图框.5、图框根据图纸比例或要求,图框缩放以比例大小缩放.工程设计图纸幅面和图框大小应符合国家标准GB6988.2-86?电气制图一般规那么?的规定,一般宜采用A0、A1、A2、A3、A4加长的图纸幅面.在保证图面布局紧凑和使用方便的情况下,应选择适宜的图纸幅面,使图纸大小适中,与表述对象的规模大小、复杂程度相称..、图线〔2-1 图〕2、由甲方提供或设计所提供的图纸,根据需要提出相应的建筑框架,框架颜色统一更改为9号或7号〔白色〕颜色,其余不需要的图层一律删除.3、设置时,统一采用粗线、中粗线和细线的宽度比率为4: 2: 1的制图方式.4〔工程设计图中通常只选用两种宽度的图线,粗线宽度为细线宽度的两倍.对复杂的图也可采用粗、中、细三种线宽,线的宽度按2的倍数依次递增.图线宽度一般从以下系列中选用：0.25、0.35、0.5、0.7、1.0、1.4毫米.当需要区分新旧内容时,粗线表示新建、细线表示原有设施、虚线表示规划预留局部.三、图例、文字说明1、图例根据设计文本及图例集的要求设计各专业点线图；2、图例说明的图框宽度与会签栏的高度比例为2:1的方式制作；3、工程设计图中的文字等应排列整洁、间隔均匀.其书写位置应根据图面妥善安排,文字多时宜放在图的下面或右侧.5、图纸设计过程中,如以下情况必须添加索引线说明：1〕敷设管、桥架的规格大小时；2〕当管线穿墙时,注明穿墙空洞；3〕当楼层线缆越层时,注明方向并制作相应的箭头标明上引或下引；4〕当管、或桥架内部敷设多条或多种线缆时,注明线缆数量或规格；5〕当制作细部或安装大样图纸时,注明各各部位的材料名称；6、索引注明文字大小与设计说明文字大小统一,索引线箭头及文字根据标注的大小统一,索引采用箭头及小点为准.添加索引线时一般采用斜45度角,如空间限制或图纸内容较多时,可根据空间调整；剖面或立面索引线统一采用水平或垂直的表示方式.7、工程设计图中的尺寸单位,除标高和管线长度以米为单位外,其他尺寸均以毫米为单位.按此原那么标注的尺寸可不加注单位的文字符号.尺寸数值应顺着尺寸线方向写并符合视图方向,数值的高度方向应和尺寸线垂直.四、标注1、根据设计要求,室内图纸标注以毫米为单位,室外规划图纸以米为单位.2、建筑图纸标注以四局部组成：段长标注、轴段长标注、轴号、总长标注.标注字体一般以“仿宋体〞为主.3、标注斜线分为建筑粗斜线与斜线为主.4、室外管道需注明长度,室内根据要求标注管线长度.五、制图1、根据建筑图纸、客户要求及设计原理布置相应的图例、管线或桥架；2、图例说明及图纸说明一般在图纸左下框的位置,如图纸空间限制可调至图纸右上框；3、图纸编制时,根据以下情况必须制作剖面图或安装示意图：1〕桥架安装位置〔安装大样图〕；2〕监控探头安装位置〔安装大样图〕；3〕信息点布置位置〔墙面安装立面图〕；4〕周界报警〔安装大样图〕；5〕室外管网〔根底剖面图〕；6〕门禁〔门禁线路布置安装大样图〕；7〕其它异性缝施工处理方法〔安装大样图〕.4、设计图纸时根据不同专业布置点位、管线,不同专业管线尽量交叉,交叉处图面表示根据安装不同区分：1〕地面管线与天棚管线交叉时,采用断开的表示方式；2〕同一水平位置的管线交叉时,采用弧线的表示方式；3〕不同水平位置的桥架与桥架交叉时,采用断开的表示方式；4〕统一水平位置的桥架交叉时,采用斜45角弯曲的表示方式；5〕桥架垂直局部与水平局部交叉的位置表示方式为：引上时上斜45度,引下时下斜45度,垂直上下时采用垂直线表示.5、桥架统一采用水平线加粗表示,并注明桥架的型号；管线布置时统一加粗表示,在图例位置注明管径大小、数量.6、制图平面必须简捷,一般建筑内部填充局部必须删除,并注明填充部位的材料.7、图例说明中备注局部注明使用材料型号的同时注明管线安装的表示方式,管线安装位置表示方式如下：8、工程设计图纸图面应布局合理、排列均匀、轮廓清楚和便于识别,并正确使用国标和行标规定的及本地区习惯性的图形符号.图纸一般按上北下南或左北右南布置,指北针一般标示在图纸的左上角. 三、如何用CAD绘制弱电施工图1、首先,应仔细分析建筑总平面图、各楼栋楼层平面图、剖面图,对整个建筑情况了然于胸〔特别对标高应加以注意,有些大厅为中空,管线及设备安装需注意〕.同时根据弱电设计需要了解水、电、暖、消防、装修等专业图纸.明确建筑物进线位置、通信广电机房、弱电总机房〔监控、播送、布线、网络等〕和弱电井.2、确定图纸目录结构：目录、设计说明及图例、系统图、平面图、弱电机房详图、弱电井详图、安装大样图.明确各图纸幅面及平面图、详图、大样图比例.比例：一般平面图是1: 1,即：1就是1mm;总图有的是1: 1000,即：1就是1m.建立标准图签一套〔1: 100〕,根据图纸幅面选相应的图框,刚好套上的就是1: 100,如有放大的图框,那就是相应的比例,如：图框放大 1.5刚好套上某平面内容,那么该图就是1: 150.尽量采用原建筑图纸比例.3、对底图进行一定的处理,使得整个图面简洁明了：〔某些建筑图纸图层比拟复杂,也可不强行归为两个图层〕①建立新图层：底图一层134号颜色、柱子填充和装修家具一层8号颜色.② 处理底图：删除轴线LL/LN;删除门窗编号LL/LN;删除小标注LL/LN;删除详图及剖面图标志、局部标高、坡向符号等.后面图层归类到上述图层.③CAD简化命令增加操作：如下点击菜单栏：“工具--自定义--编辑自定义文件--程序参数〔acad.pgp〕〞.里面是各种命令的快捷键.如果没有简化的命令,你可把它添加进去.左边输入简化字母,用逗号隔开,然后输入命令全称.你可参照其它命令. 输入完之后,要退出CAD,然后再翻开才能生效.4、将要绘制的系统施工管线,应单独建层,设定与底图和填充不同的颜色,便于识别与出图设置.平面布局相同的图纸可以复制,采用LF功能关闭非弱电图层用以拷贝.① 桥架一个图层,填充内部填充采用9号；②所有播送〔连管带线〕单独一层；③其余各系统各图例一层；④ 其余管线一个图层；⑤所有图例均用块,块名要起好便于识别,最好前面加一下划线,就会排在前面.5、图纸文字及标注、图例应与实际出图能看的清的字高, 如1:100的图纸,字体高度不应小于300, 一般定为400,图例高度定为500;其他比例的相应变化,如1: 150的图纸,字高为600,图例高度为750.6、绝对尺寸表示： @横坐标,纵坐标.7、出图时应注意设置绘图仪的颜色和笔宽设置,系统施工管线应加宽,底图应淡化处理.出图应形成文件〔*.ctb〕:打印样式治理器里设置,颜色全选为黑色、调整笔宽和淡显.① 底图134号颜色,笔宽0.2,淡显80%;②填充及家居8号颜色,笔宽0.2,淡显65%;③ 弱电管线6号颜色,笔宽：0.35,淡显100%;④图例1号颜色,笔宽：0.3,淡显100%;⑤ 标注〔文字+线〕32号颜色,笔宽0.25,淡显100%. 四、公司图签约定字体约定公司名称、施工说明等标题用KKTCH?体,其它汉字用HZFS1,阿拉伯数字用ROMAN SIMPLEX比例尺用TALIC TRIPLE设计号、图号、档案号编制说明设计号：由最初设计施工图的年份、月份、总数第几个工程〔由合同号决定〕三局部构成,例如：98-4-3 表示设计施工图时为98年4月,总数为第3个工程.？图号：弱电施n 〔1、2、？、n〕 , n表示施工图的序号.档案号：由出竣工图时的年份、月份和总数第几个工程〔由合同号决定〕三局部构成,例如：99-1-3表示竣工时为99年1月,总数为第3个工程.六、弱电平面图制图标准、目的标准设计部设计的弱电平面图,保证设计质量.二、弱电平面图制图规定1、弱电平面图制图必须符合国家有关制图的标准和规定.2、比例、图幅、图框比例：优先采用建筑设计院的建施图比例,其次采用国标系列：建筑单体通常选用1:100、1:150、1:200等；弱电总平面通常采用1:500、1:1000、1:2000;大样图、局部放大图通常采用1:25、1:50、1:75、1:100;必要时可根据具体情况决定.图幅：优先采用建筑设计院的建施图图幅,其次参照上一条“比例〞要求确定.图框：必须根据先前选用的图幅选择公司的标准图框.3、标题栏工程号：zj05-1XX工程名称：按方案组系统图的工程名称.工程栏：用楼栋名称表示,与建筑设计院建施图的工程名称相统一.图号栏：“阶段号-〔系统号〕+楼号+该楼的图纸编号〞七、设计方案1〕设计方案编写时,以简捷的表达方式说明,不需引入产品的品牌或厂家；2〕方案编写过程中,可引入所用材料的性能、技术参数及达标的标准；3〕所推荐的材料尽量表达出推荐材料的优势,或提供相关材料的比照参数；4〕方案编写格式分为：目录、概述、标准依据、各系统阐述、附件〔推荐材料的简要说明、参数〕；5〕各系统阐述时,表达设计依据、理念、配置情况、施工概要；6〕总体方案不表达材料名称,推荐材料以附件的形式推荐；7〕设计说明中以简捷的方式表达,不需繁琐的设计阐述.。
弱电智能化图纸设计规范
弱电智能化图纸设计规范在当今的建筑和设施领域，弱电智能化系统的重要性日益凸显。
从安全监控到通信网络，从智能照明到环境控制，弱电智能化系统为我们的生活和工作提供了便捷、高效和安全的环境。
而弱电智能化图纸作为系统设计和实施的重要依据，其设计规范的准确性和完整性直接影响到系统的性能和质量。
一、图纸的基本要求1、准确性弱电智能化图纸必须准确反映系统的实际情况，包括设备的位置、型号、规格、连接方式等。
任何错误或不准确的信息都可能导致施工中的混乱和错误，影响系统的正常运行。
2、完整性图纸应包含系统的所有组成部分，从前端设备到后端控制中心，从线缆敷设到设备安装。
同时，还应包括必要的注释、说明和图例，以便施工人员和维护人员能够清晰地理解图纸的内容。
3、规范性遵循国家和行业的相关标准和规范进行设计，如电气符号的使用、图纸比例的选择、标注的格式等。
这样可以确保图纸在不同的项目和团队中具有通用性和可读性。
4、清晰度图纸的布局应合理，线条清晰，文字工整，避免出现模糊、重叠或难以辨认的部分。
使用适当的颜色和线条粗细来区分不同的系统和线路，提高图纸的可读性。
二、系统图的设计1、总体架构系统图应清晰地展示弱电智能化系统的总体架构，包括各个子系统之间的关系和连接方式。
例如，安防监控系统、门禁系统、综合布线系统等之间如何相互协作和通信。
2、设备选型标明系统中所使用的设备型号、规格和主要技术参数，以便采购和施工人员能够准确地选择和安装设备。
3、线路走向描绘出各类线缆的走向和敷设方式，包括电源线、信号线、控制线等。
同时，要注明线缆的类型、规格和长度。
三、平面图的设计1、设备布置在平面图中准确标注出各类弱电设备的安装位置，如摄像头、探测器、读卡器等。
考虑到设备的使用需求和美观要求，合理安排设备的布局。
2、线缆敷设路径详细绘制线缆在建筑物内的敷设路径，包括桥架、线槽、管道等的位置和走向。
要注意避免与其他管道和设施发生冲突。
3、机房布置对于弱电机房，要绘制出机房内设备的摆放位置、机柜的布局、线缆的进出方式等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
竣工图绘制要求：
1.提交的电子版竣工图须转为低版本CAD/天正版本。
2.各系统设备分图层布设，点位统一建块，便于查找、统计。
3.利用设计院或其他方提供的设计图纸为蓝本修改施工或竣工图的，图框一律
改用我司（投标方或合同主体）标准图框。
4.分批次修改不同版本图纸须在图框中注明修改日期、版本号、图纸类型（如：
弱施、弱竣等），且用同一绘图软件修改编辑。
5.编制竣工图目录，注明图纸编辑、修改日期和版本号、图纸类型。
6.桥架标注规格。
7.线管标明数量及规格，如：3根20KBG管，即标为3*20KBG。
8.弱电间内标明线、管预留长度，即：弱电间平面半周长，层高，机柜内预留，
三者之和。
9.根据现场施工情况，桥架、管线有绕弯、上下爬坡的（无法通过路由表示出
来的），须在图纸上用图示+文字注明，并标明长度、数量。
10.桥架结合现场情况，在图纸上尽可能增长距离。
11.所有有线设备/点位全部用线连接起来，不得有未连情况，无法连线须标注说
明。
12.敷设过管线但未安装设备的部位（含预留）须在图纸上标明管、线材数量、
规格、线型。
13.安装后拆除（重新安装）或旧点旧线拆除（重新安装）的部位须在图纸上说
明工作类型（即：拆除或拆除后安装），标明位置、范围、管、线、设备类型等。
14.绘制系统图，标明前端点数量、设备类型、线型。
15.图纸上未标明或无法体现的设备须通过标注或说明的方式在平面图、系统图
或说明中标示出来（包括前、后端设备)。
16.所有设备按系统分类标注编号，编号不得重复、遗漏或跳号。
17.平面图或系统图中须标明层高。
18.平面图上的设备数量与图例表中标明的数量应一致。
19.平面图、系统图、设备/点表清单中的设备数量保持一致。
20.图纸符合现场施工情况和特点，须经项目经理及上级领导审核修正。
21.经批准的竣工图纸按竣工要求晒制蓝图或打印交项目经理，并将电子版发至
项目经理。
22.出具的竣工图须盖有竣工图章和相关人员签字。
23.资料交接签收单。
24.
25.最新文件仅供参考已改成word文本。
方便更改如有侵权请联系网站删除
26.。
