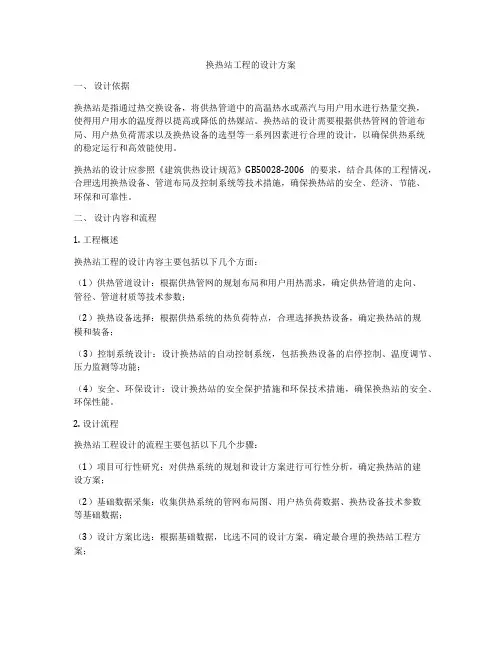

换热站工程的设计方案

换热站工程的设计方案一、设计依据换热站是指通过热交换设备，将供热管道中的高温热水或蒸汽与用户用水进行热量交换，使得用户用水的温度得以提高或降低的热媒站。

换热站的设计需要根据供热管网的管道布局、用户热负荷需求以及换热设备的选型等一系列因素进行合理的设计，以确保供热系统的稳定运行和高效能使用。

换热站的设计应参照《建筑供热设计规范》GB50028-2006的要求，结合具体的工程情况，合理选用换热设备、管道布局及控制系统等技术措施，确保换热站的安全、经济、节能、环保和可靠性。

二、设计内容和流程1. 工程概述换热站工程的设计内容主要包括以下几个方面：（1）供热管道设计：根据供热管网的规划布局和用户用热需求，确定供热管道的走向、管径、管道材质等技术参数；（2）换热设备选择：根据供热系统的热负荷特点，合理选择换热设备，确定换热站的规模和装备；（3）控制系统设计：设计换热站的自动控制系统，包括换热设备的启停控制、温度调节、压力监测等功能；（4）安全、环保设计：设计换热站的安全保护措施和环保技术措施，确保换热站的安全、环保性能。

2. 设计流程换热站工程设计的流程主要包括以下几个步骤：（1）项目可行性研究：对供热系统的规划和设计方案进行可行性分析，确定换热站的建设方案；（2）基础数据采集：收集供热系统的管网布局图、用户热负荷数据、换热设备技术参数等基础数据；（3）设计方案比选：根据基础数据，比选不同的设计方案，确定最合理的换热站工程方案；（4）设备选型和布置：根据设计方案确定换热设备的选型和布置方式，设计换热站的平面布置图和剖面图；（5）控制系统设计：设计换热站的控制系统，包括控制逻辑、控制仪表等，确保换热站的自动化控制；（6）安全、环保设计：设计换热站的安全保护措施和环保技术措施，满足国家相关标准和规范的要求；（7）施工图设计：根据设计方案编制换热站工程的施工图，包括设备设施布置图、管道布局图、电气布置图等；（8）技术经济分析：对换热站工程的投资和运行成本进行详细分析，确定工程的投资回报周期和效益。

热力公司换热站控制系统设计

第一章绪论1.1 集中供暖旳发展概述集中供暖是在十九世纪末期, 随着经济旳发展和科学技术旳进步, 在集中供暖技术旳基本上发展起来旳, 它运用热水或蒸汽作为热媒, 由集中旳热源向一种都市或较大区域供应热能。

集中供暖不仅为都市提供稳定、可靠旳热源, 改善人民生活, 并且与老式旳分散供热相比, 能节省能源和减少污染, 具有明显旳经济效益和社会效益。

1.1.1 国外集中供暖发展概况集中供暖方式始于1877年, 当时在美国纽约, 建立了第一种区域锅炉房向附近14家顾客供热。

20世纪初期, 某些工业发达旳国家, 开始运用发电厂内汽轮机旳排气, 供应生产和生活用热, 其后逐渐成为现代化旳热电厂。

在上世纪中, 特别是二次世界大战后来, 西方某些发达国家旳城乡集中供暖事业得到迅速发展。

原苏联和东欧国家旳集中供暖事业长期以来是实行以积极发展热电厂为主旳发展政策。

原苏联集中供暖规模, 居世界首位。

地处寒冷气候旳北欧国家, 如瑞典、丹麦、芬兰等国家, 在第二次世界大战后来集中供暖事业发展迅速, 都市集中供暖普及率都较高。

据1982年资料, 如瑞典首都斯德哥尔摩市, 集中供暖普及率为35%；丹麦集中供暖系统遍及全国城乡, 向全国1/3以上旳居民供暖和热水供应。

第二次世界大战后德国在废墟中进行重建工作, 为发展集中供暖提供了有力旳条件。

目前除柏林、汉堡、慕尼黑等都市已有规模较大旳集中供暖系统外, 在鲁尔地区和莱茵河下游, 还建立了联结几种都市旳城际供暖系统。

在某些工业发达较早旳国家中, 如美、英、法等国家, 初期多以锅炉房供暖来发展集中供暖事业, 锅炉房供暖占较大比例。

但是这些国家已非常注重发展热电联产旳集中供暖方式。

1.1.2 国内集中供暖发展概况国内都市集中供暖真正起步是在50年代开始旳, 党旳十一届三中全会后来, 特别是国务院1986年下发《有关加强都市集中供热管理工作旳报告》, 对国内旳集中供暖事业旳发展起到了极大旳推动作用。

小区热力管网及换热站工程设计

供热课程设计说明书题目：长春市曙光小区热力管网及换热站工程设计院（部）：热能工程学院专业：热能与动力工程(热电)班级：热动102姓名：学号：指导教师：完成日期：摘要本设计名为长春市曙光小区室外供热管网和换热站工程设计。

随着国家计量供热的逐步推行，供热行业面临着新的机遇和挑战。

计量供热是供热行业从粗放型管理方式向精细型管理方式的一次深刻转变。

计量供热的主目标是节能环保。

计量供热的成功实行必须依托高精确的热网调控。

而热网的高精确调控基础是热网的设计和建设。

这对我们供热系统的设计人员和施工人员提出了新的更高的要求。

能否设计出满足热网精确调控需求的供热系统是当前我们设计人员面临的一道重要难题。

供热工程是现代化城市重要的基础设施，也是城市公共事业的一项重要设计。

各地区都努力从现有条件出发，积极调整能源结构，研究多元化的供热方式，实现供热事业的可持续发展，实现计量供热的节能目标。

计量供热不仅能给城市提供稳定的可靠地高品位热源，改善人民生活环境。

而且能节约能源，减少城市污染。

有利于城市美化，有效地利用城市空间。

城市供热管网的设计，首先要在总体规划的指导下，既要为今后的发展留有余地，又要实事求是的对热负荷进行调查和计算。

在了解热负荷的性质、类别、用途等多方面现场的资料后，进行供热外网的设计。

本次设计以节能建筑的热指标为基础，以热网的精确调节为最终目标，尽量降低热网的各项指标，尽量应用精确调节的阀门和设备，为计量供热打好基础。

本设计以经济、环保、节能为原则，通过借鉴以前的设计方法和经验，采用了合理的技术措施，使设计的各个系统达到了很好的使用效果。

关键词：集中供热；供热管网;换热站；节能；目录第一部分- 4 -第一章绪论- 4 -2.1.1设计地区气象资料(长春市)- 6 -2.1.2土建资料- 6 -2.1.3热媒- 6 -2.1.4采暖方式- 6 -第一部分第一章绪论一、我国城市供热的技术走向1，我国城市集中供热的技术方向，主要采用热电联产的型式，这是我国当前的具体情况决定的。

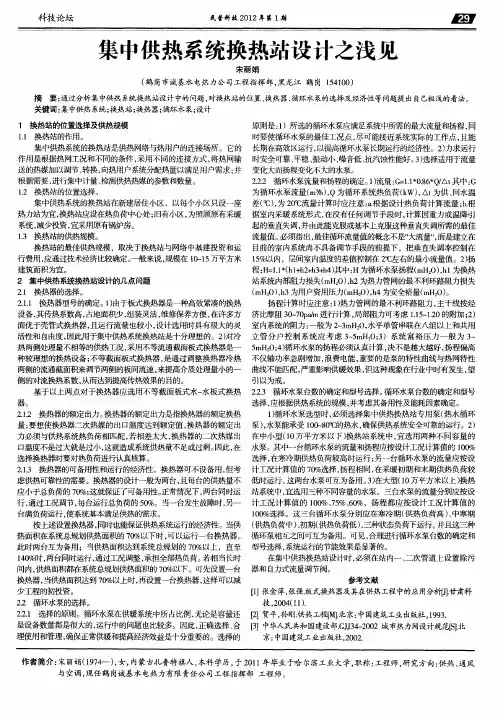

集中供热系统换热站设计之浅见
