移动室分覆盖工程施工规范指导图解模板
移动通信室内覆盖工程安装规范
移动通信室内覆盖工程安装规范移动通信室内覆盖工程安装规范1.引言1.1 目的1.2 适用范围1.3 相关法律法规及规范文件2.工程前期准备2.1 工程概述2.2 工程招投标流程2.3 设计文档的编制和审批2.4 施工组织设计3.室内覆盖工程设计3.1 设计范围和要求3.2 设备选型与布局3.3 信号强度覆盖和服务质量要求3.4 安全防护措施设计3.5 电源和接地设计3.6 道路交通和安全设施设计4.施工准备4.1 施工组织设计4.2 资料验收与整理4.3 材料和设备采购与检验4.4 施工人员培训与考核4.5 施工场地准备及环境保护5.施工实施5.1 施工顺序和流程5.2 安装设备和布线5.3 电源和接地施工5.4 安全防护施工5.5 测试和调试5.6 报告和记录6.工程竣工验收6.1 竣工验收范围和标准6.2 竣工验收程序6.3 竣工验收报告的编制与提交7.运维与维护7.1 运维管理要求7.2 日常维护和巡检7.3 故障处理和应急响应7.4 数据统计和报表附件：本文档涉及的附件包括施工组织设计图纸、安装工程报告、竣工验收报告等。
法律名词及注释：1.招投标法：指中华人民共和国招标投标法，是规范招标投标活动的基本法律。
2.信号强度覆盖：指移动通信网络中信号的传播范围，能够保证用户在各个区域都能够获得较好的信号接收质量。
3.服务质量：指通信网络提供给用户的各项服务的质量指标，包括通话质量、数据传输速率等。
4.竣工验收：指工程竣工后，验收单位对工程进行检查、测试、检验，确保工程达到设计要求并具备安全可靠使用条件的过程。
5.维护：指对移动通信室内覆盖工程进行例行检修、巡检和故障处理等工作，以保证工程正常运行的行为。
移动工程施工指导图册(基站设备安装部分)
1
© Nokia Siemens Networks 云南项目NSN基站安装指导
Liu HuaPing
电源系统
• 电源系统 • 容量配置应考虑远期发展，系统具有易扩充性；
• 电源设备应配备足够的熔断器分路，分路容量应与设备耗电量匹配，分路容量=负载 额定电流x1.2~1.5；(Ultrasite/Flexi的直流断路器:100A) ；
3 © Nokia Siemens Networks 云南项目NSN基站安装指导 Liu HuaPing
设备安装
• • • • • • • • • • • • 机架设备位置安装正确，符合工程设计平面图要求； 机架安装垂直度误差小于3mm； 相邻机架之间应紧密靠拢，机架正面应在同一平面上； 各种镙丝应拧紧，同类螺帽露出要一致； 机架上的各种零部件不得脱落或损坏； 各种文字符号或标志应正确、整齐； 室外馈线标牌安装在距天线端接口下方<1m处，禁止将标牌绑扎在防水处理上； 室内馈线标牌安装在避雷器端<0.5m处； 室外同类线缆的标牌需安装在同一水平面上； 室内线缆标签粘贴要美观，标识正确；nokia设备端线缆标签应在正面同一平面上； 室内标牌的固定扎带要剪平不留尖； 要注意标签标牌挂的方向，标签标牌上的文字标识建议要从左往右字体正面或从上 往下读并所有字体统一朝向；
7
© Nokia Siemens Networks 云南项目NSN基站安装指导
Liu HuaPing
避雷器安装
• 避雷器不得与走线架接触
• 接头应按照规范制作,拧紧,测试结果符 合规范 • 避雷器接地地线走线平滑,缕直,有效绑 扎,接入室外地排不得复接
• 室内馈线与跳线的接头应在馈线进机房 后1M处,不宜过短,使接头受力,也不宜 过长,影响避雷器的防雷效果
移动室分系统施工技术规范(LTE)
移动室分系统施工技术规范1．为保证中国移动通信集团贵州有限公司室内分布系统的施工质量，明确工程质量监查的技术规范，特制定本施工规范.2．本规范既是中国移动通信集团贵州有限公司进行工程管理与工程施工的技术指导标准,又是工程质量监理部门对室内覆盖工程进行质量检查的依据。
3．为保证系统能够可靠运行，必须严格按照本规范及相关作业指导书进行施工。
一．主机安装1．安装位置要求①安装位置必须保证无强电、强磁和强腐蚀性设备的干扰；②主机安装场所应干燥、灰尘小、且通风良好；③主机安装位置便于馈线、电源线、地线的布线；④主机安装在室内。
安装主机的室内不得放置易燃品;室内温度、湿度不能超过主机工作温度、湿度的范围；⑤主机壁挂式安装时，主机底部距离地面为1。
5米，在移动机房、交换机房等特殊机房内安装时，主机底部或顶部应与其它原有壁挂设备底部或顶端保持在同一水平线上；⑥主机落地式安装时，龙门架底座或主机座应与墙壁距离0.8米，在移动机房、交换机房等特殊专用设备机房内安装时，应与原有设备保持整体协调。
2、主机内设备单元的安装：❖要求所有的设备单元安装正确、牢固，无损坏、掉漆的现象，无设备单元的空位应装有盖板。
外部电缆连接：❖外部电缆包括：射频线、传输线、信号线、电源线、地线、外部告警线等。
所有电缆走线应保持顺畅，不能有交叉和空中飞线的现象。
❖连到主机架的电源线不能和其他电缆捆扎在一起。
❖所有与设备相连的电缆连接要求整齐、美观，连线的两端的接头接触良好，不得有松动现象,馈线连接处驻波比须小于1.5。
二、无源器件安装：❖无源器件主要包括合路器、功分器、耦合器衰减器等器件。
❖无源器件的安装应满足下列要求：（1）安装位置、设备型号必须符合工程设计要求.(2)应用扎带、固定件牢固固定，不允许悬空无固定安装。
不应放置室外（如特殊情况需室外放置，必须做好防水（建议防水制作方法采用1332防水施工制作规范，即里面缠1层窄防水胶带，再缠3层防水胶泥，外面缠3层宽防水胶带，外面再缠2层窄防水胶带，两端用黑色扎带绑扎，扎带头余 0。
(word版)山东移动FTTH工程施工规范图解
山东移动FTTH工程施工重点工序标准图解为进一步标准山东移动FTTH工程施工标准标准，依据?中国移动PON网络工程施工及验收标准?〔QB-G-001-2021〕、?本地通信线路工程验收标准?〔YD/T5138-2005〕、?通信线路工程验收标准?〔YD5121-2021〕、?长途通信光缆线路工程验收标准?〔YD5121-2005〕特制定本施工标准图解。
一、线缆布放1、架空光缆布放标准依据：?本地通信线路工程验收标准? 之“光电缆挂钩的间距应为500MM，允许误差±30MM〞2、管道光缆布放标准依据：?本地通信线路工程验收标准?之“敷设后的光电缆应紧靠人孔壁，光缆在人孔内子管外局部应采取波纹塑料管保护措施。
〞、之“光〔电〕缆在每个人孔内应按设计要求或业主的规定做好标志〞3、光缆过杆标准依据：?本地通信线路工程验收标准?之“光缆每杆作一次伸缩弯，伸缩弯在电杆两侧的挂钩间下垂250MM，并套塑料管保护〞4、跨路警示保护标准依据：?本地通信线路工程验收标准?附录G架空通信线路与其他建筑物的最小垂直净距之“胡同〔里弄与线路交越时垂直净距为及以上，并加挂跨路警示标志〕〞5、光缆过变压器保护标准依据：1、?本地通信线路工程验收标准?附录F架空通信线路交越其他电器设施的最小垂直净距之“1-10KV以下电力线最小垂直净距为〞、2、?通信线路工程验收标准?“吊挂式架空吊线与电力线交越时，一般应从电力线的下方通过，与电力线的交越局部的架空吊线应外套电力线保护管〞、3、?长途通信光缆线路工程验收标准?“光缆与架空电力线路交越时一般应从电力线下方通过，并应在交越局部做绝缘处理〞4、?中国移动PON网络工程施工及验收标准?“光缆的规格程式、光缆的走向、路由应符合设计文件规定，不宜与电力电缆交越，假设无法满足时，必须采取相应的保护措施〞。
因无法防止加套三线保护器隔离6、光缆与用户电力线交越保护、标准依据：1、?本地通信线路工程验收标准?附录F架空通信线路交越其他电器设施的最小垂直净距之“供电线接户线最小垂直净距为〞、“假设强电线路对光〔电缆〕线路的感应纵电动势干扰影响超过允许值时，应按照设计要求，采取防护措施〞、2、?长途通信光缆线路工程验收标准?“光缆与架空电力线路交越时一般应从电力线下方通过，并应在交越局部做绝缘处理〞“用户引入线与电力线交叉间距不得小于400MM〞3、?中国移动PON网络工程施工及验收规范?“光缆的规格程式、光缆的走向、路由应符合设计文件规定，不宜与电力电缆交越，假设无法满足时，必须采取相应的保护措施〞。

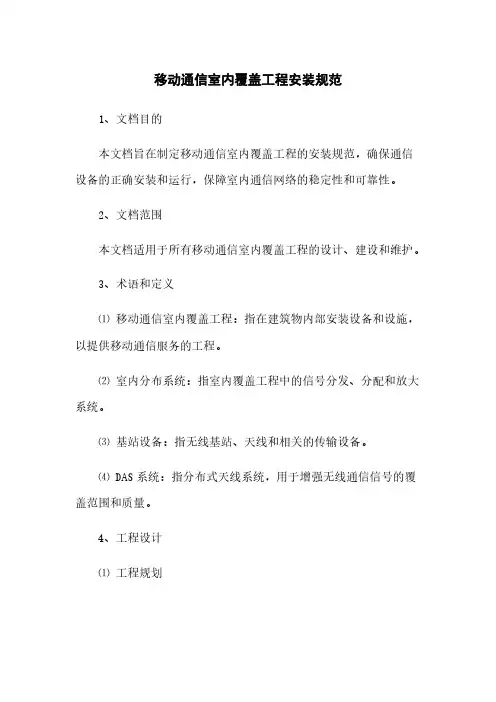

移动通信室内覆盖工程安装规范(2023最新版)
移动通信室内覆盖工程安装规范1、文档目的本文档旨在制定移动通信室内覆盖工程的安装规范，确保通信设备的正确安装和运行，保障室内通信网络的稳定性和可靠性。
2、文档范围本文档适用于所有移动通信室内覆盖工程的设计、建设和维护。
3、术语和定义⑴移动通信室内覆盖工程：指在建筑物内部安装设备和设施，以提供移动通信服务的工程。
⑵室内分布系统：指室内覆盖工程中的信号分发、分配和放大系统。
⑶基站设备：指无线基站、天线和相关的传输设备。
⑷ DAS系统：指分布式天线系统，用于增强无线通信信号的覆盖范围和质量。
4、工程设计⑴工程规划⒋⑴根据室内的布局和结构特点，合理规划信号覆盖的范围和信号源的位置。
⒋⑵根据需求分析，确定室内分布系统的技术方案，选定适合的设备和材料。
⑵设备布局⒋⑴根据设计方案，在各楼层和房间内合理布置基站设备和天线，确保信号覆盖的均匀性和一致性。
⒋⑵保证设备与建筑物结构的安全连接，防止设备的摇晃和倾倒。
⑶电源供应⒋⑴根据设备的功率和用电需求，合理设计电源供应系统，确保设备的正常运行。
⒋⑵采用可靠的电源备份措施，避免因停电等原因导致通信中断。
5、设备安装⑴设备安装前的准备工作⒌⑴完善安全措施，确保施工作业过程中的安全。
⒌⑵根据设备的安装要求，准备相应的工具和材料。
⑵设备安装步骤⒌⑴根据设备安装图纸，进行设备的安装和调试。
⒌⑵保证设备与电源的正常连接，确保设备供电和地线的可靠性。
⒌⑶根据设备的要求，进行各个接口的连接和配置。
6、系统调试与优化⑴系统调试⒍⑴对各设备进行系统调试，确保设备的正常运行和通信质量的稳定性。
⒍⑵对信号的强度、质量和覆盖范围进行检测和调整，达到设计要求。
⑵系统优化⒍⑴对系统中的弱覆盖区域进行优化，提升信号质量和覆盖范围。
⒍⑵对干扰源进行排查和优化，提高系统的抗干扰能力。
7、附件本文档涉及的附件见附件列表。
8、法律名词及注释⑴可视为合理的员工关系指劳动法中对员工与雇主之间合法关系的定义，包括劳动合同、工作时间、薪酬待遇等方面的规定。
移动通信室内覆盖工程安装规范
移动通信室内覆盖工程安装规范移动通信室内覆盖工程安装规范1：引言1.1 目的本文档旨在规范移动通信室内覆盖工程的安装过程，确保室内覆盖系统的建设和维护符合相关法律法规和技术标准要求，提供有效的无线通讯服务。
1.2 适用范围本规范适用于移动通信室内覆盖工程的安装过程，包括设备选型、设备安装、测试与调试等环节。
2：术语和定义2.1 移动通信室内覆盖系统指由基站、分布式天线系统（DAS）、光纤传输系统、无线信号分配系统等组成的室内无线通信覆盖设备。
2.2 室内设计指对室内空间进行布置、配置、安装等设计，以满足移动通信室内覆盖系统的需求。
2.3 基站指移动通信系统中负责无线通信信号传输和处理的设备，包括信号发射、接收、处理和调度等功能。
2.4 分布式天线系统（DAS）指通过光纤或同轴电缆将基站的无线信号分配到各个室内区域的系统。
2.5 光纤传输系统指用于将基站无线信号从室外传输到室内的光纤通信设备。
3：设备选型3.1 基站选型3.1.1 根据室内覆盖需求和工程规模，选择合适的基站设备，包括信号发射功率、频率范围、信道容量等参数。
3.1.2 基站设备应符合国家和地方有关机电产品安全认证及通信设备技术标准的要求。
3.2 分布式天线系统选型3.2.1 根据室内设计方案和实际情况，选择合适的分布式天线系统，包括天线类型、接口形式、功率等级等。
3.2.2 分布式天线系统应具备良好的信号分布均匀性和覆盖范围，且能满足通信系统的容量需求。
4：设备安装4.1 基站安装4.1.1 基站应按照设备供应商提供的技术要求和安装图纸进行安装。
4.1.2 基站安装应保证信号接收和发射的正常运行，防止电磁干扰和相互干扰。
4.2 分布式天线系统安装4.2.1 分布式天线系统应按照设备供应商提供的安装要求进行安装，包括天线的固定、布线、接地等。
4.2.2 分布式天线系统的安装位置和角度应根据室内设计方案和实际情况进行调整，以保证信号的覆盖和质量。
移动网络现状态及室分、WLAN施工规范_20130305
WLAN（POE交换机的定义及功能）
无线沟通，从芯开始
定义：POE (Power Over Ethernet)指的是在现有的以太网Cat.5布线基础架构
不作任何改动的情况下，在为一些基于IP的终端（如IP电话机、无线局域网接入点 AP、网络摄像机等）传输数据信号的同时，还能为此类设备提供直流供电的技术。
BTS
室内覆盖（干线放大器加无源射频分布系统应用）
无线沟通，从芯开始
室内覆盖（光纤信号分布系统的应用）
无线沟通，从芯开始
室内覆盖（主要设备的介绍）
无线沟通，从芯开始
产品型号 频率范围
5dB
7dB
10dB 800-2500 MHz
15dB
20dB
功分器
耦合度
5±0.6
7±1
10±1
15±1
20±1
中国移动网络现状态及 室分、WLAN施工规范
目
无线沟通，从芯开始
录
中国移动的四网简介
室内覆盖
WLAN 室分工程与WLAN的施工规范
关键连接件（馈线头）的制作
中国移动的四网简介
无线沟通，从芯开始
移动四网协同：GSM、TD-SCDMA、LTE、WLAN
场景，将长期共存。
具备不同的覆盖能力和业务
网络承载定位：
全业务 重要组 成部分 数据与 无线的 组 合 分流数 据、承 载业务
WLAN是中国移动四 网“GSM+TD+LTE+ WLAN”四网并重协 调发展和“无线+基站 光缆延伸+IP+IMS” 全业务网络发展策略 的重要组成部分
WLAN是公司继续保 持无线领域优势、进 入宽带市场和建设无 线城市的经济有效方 式
室内覆盖工程安装实施细则和验收规范
1.0 目的规范室内覆盖工程建设室内覆盖工程建设项目的安装实施和验收的程序及要求，以适应中国移动通信的发展，加强中国移动通信集团四川有限公司通信GSM室内覆盖工程建设项目的管理，确保全省室内覆盖工程建设项目质量。
2.0 适用范围适用于中国移动通信集团四川有限公司（以下简称省公司）及其所属各市州分公司的GSM室内覆盖工程建设项目的实施和验收管理。
4.0 管理规范4.1验收流程图室内覆盖验收流程图报告提交/分发4.2 验收项目具体要求4.2.1 设计方案A.要求方案必须明确、简单、清晰、一目了然。
B.要求方案必须跟实际施工相符。
C.要求方案必须有电子文档和文字图纸，将一套完整资料提供给甲方，便于存档和查找。
4.3 设备4.3.1 使用的所有系统设备必须提供相关合格证书、入网许可证等。
4.3.2 系统设备的规格、数量、位置等必须跟设计方案一致。
4.3.3 除电缆外，其余设备严禁安装在室外。
4.3.4 设备尽量安装在馈线走线的线井内。
4.3.5 馈线所经过的线井应为电气管井，不能使用风管或水管管井。
避免与强电高压管道和消防管道一起布放走线，确保无强电、强磁的干扰。
4.3.6 馈线布放不能经过潮湿、高温区域。
4.3.7 馈线尽量在线井和天花吊顶中布放。
4.3.8 安装位置应保持干燥清洁，确保无强电、强磁和腐蚀性设备的干扰。
同时保证设备便于调测、维护和散热。
4.3.9 设备电源（220VAC）要求专用,严禁对设备轻易断电,必须有正式书面协议保证正常供电。
4.3.10 电源插板应有两芯及三芯两种插座，工作时应放置于不易触摸到的安全位置。
4.3.11 对于干线放大器、光纤、有源分布系统的主机单元设备必须接地，并应用16平方毫米的接地线与建筑物的主地线连接。
4.3.12 对电梯的覆盖天线必须安装在电梯井道内，且天线安装位置应合理，以保证电梯井道内无线信号的均匀覆盖。
4.4工艺4.4.1器件应用固定件、扎带牢固固定，不允许悬空和无固定放置。
移动通信室内覆盖工程安装规范范文精简处理
移动通信室内覆盖工程安装规范移动通信室内覆盖工程安装规范1. 前言移动通信室内覆盖工程是保障移动通信网络服务质量的重要工作之一。
为了确保室内覆盖工程的安装质量和稳定性，制定本规范。
2. 安装准备2.1 安装前的设备准备确保室内覆盖设备的品质合格，并具备相应的认证文件；根据实际情况，准备吊装设备、安全工具和劳动保护用品；检查并准备所需的电源和接地设施。
2.2 安装前的场地准备清理安装区域，确保安装区域干净、整洁；检查并修复可能影响安装的墙壁、天花板等现象；根据设计要求，确保室内覆盖设备安装位置的合理性和正确性。
3. 安装工艺3.1 安装位置确定根据设计要求，在安装区域内确定合适的位置安装室内覆盖设备；确保安装位置与设备之间的距离满足要求，避免信号干扰。
3.2 安装设备固定使用适当的固定装置，将室内覆盖设备固定在安装位置上；确保固定牢固，设备不会因外力而松动或脱落。
3.3 电源接入根据实际情况，将室内覆盖设备接入稳定可靠的电源；确保电源接入符合相关安全要求。
3.4 天线安装根据设计要求，将天线安装在合适的位置上；确保天线的方向和倾斜角度符合设计要求。
3.5 信号线接入根据实际情况，将信号线连接到室内覆盖设备上；确保信号线的连接牢固，信号传输良好。
4. 安全与防火4.1 安装过程中，工作人员应严格遵守安全操作规程，确保自身安全。
4.2 安装结束后，将安装区域进行清理，消除安全隐患。
4.3 安装区域应具备防火设施，应设置防火墙、烟雾探测器等设备，确保安装区域的安全性。
5. 测试与验收移动通信室内覆盖工程安装完成后，应进行相应的测试和验收工作。
5.1 信号测试对室内覆盖设备进行信号测试，确保信号传输稳定，覆盖范围符合要求。
5.2 安全性能测试对安装区域的防火设施进行测试，确保其正常工作；进行其他相关安全性能测试，确保安装区域的安全性。
5.3 验收进行相关验收工作，确保移动通信室内覆盖工程安装符合设计要求和本规范要求。
室内分布系统工程施工规范详解(图文并茂版)
7/8” 3/8” 1/2”普通 1/2”超柔
馈线安装
馈线布放和PVC管的要求： 穿竖线时要首先认真看清图纸，对竖线在各层中的排列顺序 要有合理的安排，以方便以后器件的制作，竖线要直，做到 方便检查，布局美观，扎带或卡码的间距需符合规定（详见 “馈线、跳线、走线管的固定”部分）、扎带的头要剪齐、 方向一致。 穿横线时，走线要水平、拉直，不可捆绑在线缆上，要做到 单独捆绑，扎带或卡码的间距需符合规定；扎带的头要剪齐， 做到方向一致，注意走线的美观。穿横线如业主有要求的， 要穿PVC管，走线要水平、拉直，不可捆绑在细的线缆上， 要做到单独捆绑，在天花板上每1.5米一个扎带，明线处0.6 米一个扎带，扎带的头要剪齐，做到方向一致。注意走线的 美观，经过白墙时要穿PVC管。在墙上固定时使用塑料管卡。 所有7/8馈线要用扎带捆扎，没有用PVC管的地方要用黑色扎 带，有白色PVC管的地方用白色扎带。两条以上的馈线要平 行放置，每条线单独捆扎。
馈线安装
馈线安装
馈线连接头安装: 馈线的连接头都必须牢固安装，正确使用专用的做头工具， 严格按照说明书上的步骤进行，接头不可有松动，馈线芯及 外皮不可有毛刺，拧紧时要固定住下部拧上部，确保接触良 好，保持驻波比<1.5以下，并对室外或潮湿区域的接头做防 水密封处理。 馈线接头与主机/分机、天线、耦合器、功分器连接时，必须 连接可靠，接头进丝顺畅，距离馈线接头必须保持50mm长 的馈线为直出，方可转弯。
直放站、干线放大器、光纤及有源分布系统的主机单元设 备必须接地，接地线截面积16平方毫米，接地电阻小于10 欧姆。 对于多系统（例：GSM和WCDMA）主设备共用接地排， 要求从接地排连接到大楼地网的地线截面积为25平方毫米。 对于特殊地区出于防盗考虑，可以将接地进行焊接。
移动通信室内覆盖工程安装规范
移动通信室内覆盖工程安装规范移动通信室内覆盖工程安装规范1. 前言移动通信室内覆盖工程是保障移动通信网络服务质量的重要工作之一。
为了确保室内覆盖工程的安装质量和稳定性，制定本规范。
2. 安装准备2.1 安装前的设备准备确保室内覆盖设备的品质合格，并具备相应的认证文件；根据实际情况，准备吊装设备、安全工具和劳动保护用品；检查并准备所需的电源和接地设施。
2.2 安装前的场地准备清理安装区域，确保安装区域干净、整洁；检查并修复可能影响安装的墙壁、天花板等现象；根据设计要求，确保室内覆盖设备安装位置的合理性和正确性。
3. 安装工艺3.1 安装位置确定根据设计要求，在安装区域内确定合适的位置安装室内覆盖设备；确保安装位置与设备之间的距离满足要求，避免信号干扰。
3.2 安装设备固定使用适当的固定装置，将室内覆盖设备固定在安装位置上；确保固定牢固，设备不会因外力而松动或脱落。
3.3 电源接入根据实际情况，将室内覆盖设备接入稳定可靠的电源；确保电源接入符合相关安全要求。
3.4 天线安装根据设计要求，将天线安装在合适的位置上；确保天线的方向和倾斜角度符合设计要求。
3.5 信号线接入根据实际情况，将信号线连接到室内覆盖设备上；确保信号线的连接牢固，信号传输良好。
4. 安全与防火4.1 安装过程中，工作人员应严格遵守安全操作规程，确保自身安全。
4.2 安装结束后，将安装区域进行清理，消除安全隐患。
4.3 安装区域应具备防火设施，应设置防火墙、烟雾探测器等设备，确保安装区域的安全性。
5. 测试与验收移动通信室内覆盖工程安装完成后，应进行相应的测试和验收工作。
5.1 信号测试对室内覆盖设备进行信号测试，确保信号传输稳定，覆盖范围符合要求。
5.2 安全性能测试对安装区域的防火设施进行测试，确保其正常工作；进行其他相关安全性能测试，确保安装区域的安全性。
5.3 验收进行相关验收工作，确保移动通信室内覆盖工程安装符合设计要求和本规范要求。
移动室分覆盖的工程施工要求规范指导(现用图解).docx
实用标准文案室内覆盖施工规范图解浙江金天地通讯工程有限公司二 O 一一年三月前言随着通信行业不断发展和城市建设不断更新，移动网络信号需要做到无缝覆盖用来满足消费客户的需求。
为提高分布系统的工程质量，达到良好的室内覆盖和改善室内通信的质量，提高客户对移动网络的满意度，利用室内分布系统解决上述问题，得到了较为广泛的应用。
但由于室内分布系统工程的特殊性，点多面广，施工难度大等，工程质量良莠不齐，由此而引发室内网络质量下降，甚至于根本无法达到覆盖要求。
为了更好地开展室内分布系统工程项目，提高工程质量，结合本项目验收过程中所遇到的问题，特制定此施工规范指导进行说明，本指导中配以大量的图片案例说明，可以帮助用户更直观的理解和参照。
第一章室内覆盖工程安装规范（图解说明）一、有源设备安装（图解说明）1.1直放站设备安装严格按照说明书的介绍进行，安装牢固平整。
设备上要有移动标志，安装时应用相应的安装件进行牢固固定。
地线标签电源线二、无源器件安装（图解说明）2.1 室内天线安装2.1.1天线位置为了便于维护，吸顶天线尽量安装在天花吊顶下，如业主有特殊需求时可安装在天花吊顶内2.1.2 天线固定若为挂墙式天线，必须牢固地安装在墙上，保证天线垂直美观，并且不破坏室内整体环境。
天线安装在天花吊顶内的吸顶，必须用天线支架对天线做牢固固定。
2.1.3 天线安装天线放置要平稳牢固，如果垂直放置，安放位置要合理美观。
室内天线接头要用胶带包扎做防水处理，然后用塑料黑胶带缠好，胶带做到平整、少皱、美观，安装完天线后要擦干净天线。
贴有移动标签，安装牢固、天线周围不能受到障碍物阻挡，会影响天线覆盖效果美观、不破坏室内整体环境2.2 室外天线安装要求天线架做好防氧化处理，安装牢固，标签明确，远离避雷网，严禁沿避雷网捆扎馈线。
2.3 其他无源器件安装2.3.1 无源器件应用扎带、固定件牢固固定，不允许悬空无固定放置。
合路器贴有移动标签，布放合理，器件已固定贴有移动标签，布放合理功分器固定件牢固固定，不允许悬空无固定二功分器件悬空无固定，且未粘贴标签；三、线缆布放（图解说明）3.1 馈线布放3.1.1馈线必须按照设计文件（方案）的要求布放，要求走线牢固、美观，不得有交叉、扭曲、裂损情况。
移动通信室内覆盖工程安装规范课件
分布系统故障
总结词
分布系统故障可能导致信号无法正常传 输。
VS
详细描述
分布系统是移动通信室内覆盖工程中的传 输媒介，负责将信号传输到各个覆盖区域 。如果分布系统出现故障，如线路断裂、 连接不良等，可能导致信号无法正常传输 ，影响用户通信体验。解决分布系统故障 需要定期检查线路连接和设备运行状况， 及时发现并修复故障点。
适的天线类型。
天线的安装位置和高度对信号覆 盖效果有很大影响，需要根据实
际情况进行合理布局和调整。
信号放大器
信号放大器是用于放大无线信号的设备，常用于解决信号弱或信号传输距离远的问 题。
信号放大器分为有线放大器和无线放大器两种，根据不同的需求选择合适的放大器 类型。
安装信号放大器时需要注意信号源的质量和稳定性，避免放大器对信号的进一步恶 化。
电源设备故障
总结词
电源设备故障可能导致整个通信系统瘫痪。
详细描述
电源设备是移动通信室内覆盖工程中的重要组成部分，为整个系统提供电力支持。如果电源设备出现 故障，如电压不稳、断电等，可能导致整个通信系统瘫痪，影响用户正常通信。为避免电源设备故障 对通信系统的影响，需要定期检查和维护电源设备，确保其正常运行。
注意安全
在施工过程中，应注意安全， 遵守安全操作规程，确保施工
人员的生命安全。
保护环境
在施工过程中，应保护环境， 减少噪音、灰尘等对周围环境
的影响。
安装后的验收标准
信号覆盖
检查室内各区域的信号覆盖情况，确 保信号强度达到设计要求。
设备运行
检查室内覆盖工程中的设备运行情况 ，确保设备工作正常。
连接质量
检查天线、馈线、设备箱等连接质量 ，确保连接牢固、性能良好。
深圳移动室分设计方案统一规范模板
覆盖对象描述必须包括站点地址、经纬度、楼宇面积、楼层数量、楼层功能、平层面积、电梯数量
建设目标描述必须包括覆盖对象、具体范围、覆盖方式（单流合路、单流新建、利旧一路新建一路双流、新建双流）
三、图纸规范：
1.图例
2.系统图和安装图一致
3.节点清晰
4.标识清楚
四、系统组图：
RRU数量及型号，安装位置，RRU与小区划分的对应关系，节点编号）
1.方案完整性
2.RRU安装位置合理性
3.小区划分合理性
五、天馈分布：
1.走线规范，
2.天线类型选择
3.馈线选择
4.天线密度
5.天线口功率
六、单双流各元器件与馈线标识规范：
1．各元器件命名规则：
只在第二路器件编号最后加B区分，例如：天线：ANT30-2F/B；
2. 安装图中器件与馈线规则按如下图所示统一规范：。
室内分布系统工程施工规范（图文详解）
室内分布系统工程施工规范（图文详解）一些错误工程施工1 有源设备安装规范1）有源设备，即有源分布系统的主机单元、远端单元等设备，安装必须符合设计文件（方案）的要求，安装时应用安装件(机架)进行固定，并且垂直、牢固，安装位置如有更改须做好变更记录。
2）设备安装位置应便于调测、维护和散热需要，设备安装位置不得影响所有线缆的布放，并确保无强电、强磁和强腐蚀性设备的干扰，安装要考虑美观方面的要求，设备四周须有足够空间以便维护；对于背部散热的主设备，不能贴墙固定，必须用支架固定，保持与墙壁留有一定的距离，便于散热。
3）对于室内安装的主机，室内不得放置易燃物品；室内的温度、湿度不能超过主机正常工作温度、湿度的范围。
4）对于背部散热的主设备，不能贴墙固定，必须用支架固定，保持与墙壁留有一定的距离，便于散热。
5）设备电源插板至少有一个三芯插座，插座或空开放置于工作状态时不易触摸到的位置，可根据要求粘贴特定标记与其他单位的设备相区别。
6）设备外壳应根据有关接地要求接地，接地选用2mm2接地线，线头两端分别用配套线鼻连接在设备外壳与指定的接地设施上。
7）根据有关要求安装室内馈线接地卡，并确保两端可靠连接。
8）当有两个以上主机设备需要安装时，主设备的间距应大于0.5米，并整齐安装在同一水平线（或垂直线）上。
9）有源设备输入输出端的连接馈线上必须根据有关要求粘贴指向标签，标签粘贴牢固、美观，字迹清楚，设备本身根据建设单位要求选择有关标签。
2 无源器件安装规范无源器件主要包括合路器、功分器、耦合器衰减器等器件。
无源器件的安装应满足下列要求：（1）安装位置、设备型号必须符合工程设计要求。
（2）应用扎带、固定件牢固固定，不允许悬空无固定安装。
不应放置室外（如特殊情况需室外放置，必须做好防水（建议里面缠1层窄防水胶带，再缠3层防水胶泥，外面缠3层宽防水胶带，外面再缠2层窄防水胶带，两端用黑色扎带绑扎，扎带头余0.5cm.）。
在线槽布放的无源器件应用扎带固定牢固。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
室内覆盖施工规范图解
浙江金天地通讯工程有限公司二O一一年三月
前言
随着通信行业不断发展和城市建设不断更新, 移动网络信号需要做到无缝覆盖用来满足消费客户的需求。
为提高分布系统的工程质量, 达到良好的室内覆盖和改进室内通信的质量, 提高客户对移动网络的满意度, 利用室内分布系统解决上述问题, 得到了较为广泛的应用。
但由于室内分布系统工程的特殊性, 点多面广, 施工难度大等, 工程质量良莠不齐, 由此而引发室内网络质量下降, 甚至于根本无法达到覆盖要求。
为了更好地开展室内分布系统工程项目, 提高工程质量, 结合本项目验收过程中所遇到的问题, 特制定此施工规范指导进行说明, 本指导中配以大量的图片案例说明, 能够帮助用户更直观的理解和参照。
第一章室内覆盖工程安装规范( 图解说明)
一、有源设备安装( 图解说明)
1.1 直放站设备安装
严格按照说明书的介绍进行, 安装牢固平整。
设备上要有移动标志, 安装时应用相应的安装件进行牢固固定。
二、无源器件安装( 图解说明)
2.1室内天线安装
2.1.1 天线位置地
电源线
标签
为了便于维护, 吸顶天线尽量安装
2.1.2天线固定
若为挂墙式天线, 必须牢固地安装在墙上, 保证天线垂直美观, 而且不
破坏室内整体环境。
天线安装在天花吊顶内的吸顶, 必须用天线支架对天线
做牢固固定。
2.1.3天线安装
天线放置要平稳牢固, 如果垂直放置, 安放位置要合理美观。
室内天线接
头要用胶带包扎做防水处理, 然后用塑料黑胶带缠好, 胶带做到平整、少皱、美观, 安装完天线后要擦干净天线。
2.2室外天线安装要求
天线架做好防氧化处理, 安装牢固, 标签明确, 远离避雷网, 严禁沿避雷网捆扎馈线。
2.3其它无源器件安装
2.3.1 无源器件应用扎带、 固定件牢固固定, 不允许悬空无固定放置。
贴有移动标签, 安装牢固、 美观、 不破坏室 天线周围不能受到障碍物阻挡, 会影
合路器贴有移动标签,
贴有移动标签, 布放合理
功分器固定件牢固固定, 不允许悬空
二功分器件悬空无固定, 且未三、线缆布放( 图解说明)
3.1 馈线布放
3.1.1 馈线必须按照设计文件( 方案) 的要求布放, 要求走线牢固、美观, 不得有交叉、扭曲、裂损情况。
当跳线或馈线需要弯曲布放时, 要求弯曲角保持圆滑。
3.1.2 穿竖线要按图纸布放, 竖线在排列有序, 以方便以后器件的制作, 竖线要直, 做到方便检查, 布局美观, 如果业主要求穿PVC管, 扎带每1米一个、剪齐、方向一致。
3.1.3 穿横线如业主有要求的, 要穿PVC管, 走线要水平、拉直, 要做到单独捆绑, 在天花板上每1.5米一个扎带, 明线处0.6米一个扎带, 扎带的头要剪齐, 做到方向一致。
注意走线的美观, 经过白墙时要穿PVC管。
在墙上固定时使用塑料管卡。
所有7/8的馈线要用粗扎带捆扎,没有用PVC管的地方要用黑色扎带, 有白色PVC管的地方用白色扎带。
两条以上的馈线要平行放置, 每条线单独捆扎。
