石材幕墙四性检测方案

上实泉州·海上海项目C-8-2项目幕墙工程住

宅区幕墙工程石材幕墙四性检测方案

日期：2016.9.30

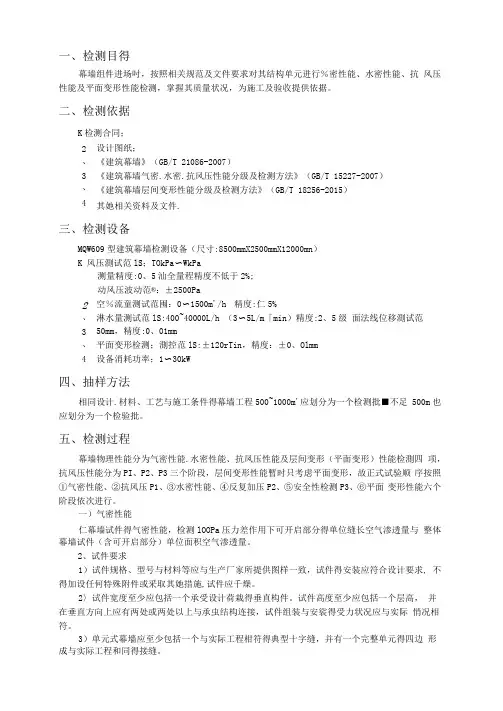

1、总则

本方案的主要内容是用于上实泉州海上海项目C-8-2地块住宅区2标段石材幕墙四性（气密性、水密性、抗风压性能、平面内变形性能）检测，以确保其满足安全性及使用功能方面的要求。

2、试验概述

气密性能检测、水密性能检测、抗风压性能检测、平面内变形性能检测

3、工程资料

工程名称：上实泉州海上海项目C-8-2地块1-3、5-10号楼及地下室项目工程地址：泉州市丰泽区东海大街泉南路与港湾街交汇处

委托方：泉州上实投资发展有限公司

设计单位：中建海峡建设发展有限公司

幕墙施工单位：中建海峡建设发展有限公司

检测单位：福建省建筑科学研究院

5、试验样品

样品尺寸：2400mm(宽)×6300mm (高)（含20片石材）的石材幕墙试件。

取样原则：选取本工程中最不利受力结构（墙角区，跨度为1200mm处），包括纵向2个层高，横向2个跨度。

6、试验描述

6.1 气密性能检测（检测依据为：《建筑幕墙气密、水密、抗风压性能检测方法》（GB/T 15227-2007）第4.1条）

6.1.1检测项目

幕墙试件的气密性能，检测100Pa压力差整体幕墙试件单位面积空气渗透量。

6.1.2检测装置

检测装置由压力箱、供压系统、电脑测控系统及试件安装系统组成。

6.1.3 检测方法 6.1.3.1检测前准备

试件安装完毕后应进行检查，符合设计要求后才可进行检测。 检测压差顺序见图1。

500

▼ 时间 预备加压 检测加压 预备加压 检测加压

注：图中符号▼表示将试件的可开启部分开关5次

图1 检测加压顺序示意图

6.1.3.2预备加压

在正负压检测前分别施加三个压力脉冲。压力差绝对值为500Pa ，持续时间为3s ，加压速度宜为100Pa/s 。然后待压力回零后开始进行检测。

6.1.3.3渗透量的检测

6.1.3.3.1 附加渗透量f q 的测定

充分密封试件上的镶嵌缝隙，然后按照图1逐级加压，每级压力作用时间应大于10s ，先逐级加正压，后逐级加负压。记录各级的检测值。

6.1.3.3.2 总渗透量z q 的测定

去除试件上所加密封措施后进行检测。检测程序同6.1.3.3.1。

6.1.3.3.3 固定部分空气渗透量g q

将试件上的可开启部分的开启缝隙密封起来后进行检测。检测程序同6.1.3.3.1

6.1.4 检测值的处理（由电脑自动采集、计算） 6.1.4.1计算

a)分别计算出正压检测升压和降压过程中在100Pa 压差下的两次附加渗透量检测值的平均值

f q 、两个总渗透量检测值的平均值z q ，两个固定部分渗透检测值

g q ，则100Pa 压差下整体幕墙试

件（含可开启部分）的空气渗透量t q 和可开启部分空气渗透量k q 即可按式（1）计算：

正压力差

负压力差

┅┅┅┅┅┅┅┅（1）

式中：t q ――整体幕墙试件（含开启部分）的空气渗透量，m 3/h ；

z q ――两次总渗透量检测值的平均值，m 3/h ；

f q ――两个附加渗透量检测值的平均值，m 3/h ；

k q ――试件可开启部分空气渗透值，m 3/h ；

g q ――两个固定部分渗透量检测值的平均值，m 3/h ；

b)利用式（2）将t q 和k q 分别换算成标准状态的渗透量1q 值和2q 值。

┅┅┅┅┅┅┅┅（2）

式中：1q ――标准状态下通过整体幕墙试件（含可开启部分）空气渗透量，m 3/h ；

2q ――标准状态下通过试件可开启部分空气渗透量值，m 3/h ；

P ――试验室气压值，kPa ； T ――试验室空气温度值，K 。

c)将1q 值除以试件总面积A ，即可得出在100Pa 下，整体幕墙试件（含可开启部分）单位面积的空气渗透量'1q （m 3/（m 2·h ））值，即式（3）：

A

q q 1

1=

' ┅┅┅┅┅┅┅┅（3） 式中：'1q ――在100Pa 下，整体幕墙试件（含可开启部分）单位面积的空气渗透量，m 3/（m 2·h ）；

A ――试件总面积，m 2。

d) 将2q 值除以试件可开启部分开启缝长l ，即可得出在100Pa 下，幕墙试件可开启部分单位开启缝长的空气渗透量'2q （m 3/（m·h ））值，即式（3）：

l

q q 2

2=

' ┅┅┅┅┅┅┅┅（4） 式中：'2q ――在100Pa 下，试件可开启部分单位缝长的空气渗透量，m 3/（m·h ）；

l ――试件可开启部分缝长，m 。

e)负压检测时的结果，也采用同样的方法，分别按式（1）～式（4）进行计算。

6.1.4.2分级指标值的确定

采用由100Pa 检测压力差下的计算值±'1q 值或±'2q 值，按式（5）或式（6）换算为10Pa 压力差下的相应值±A q 值或±1q 值。以试件的±A q 值或±1q 值确定按面积和按缝长各自所属的级别，取最不利的级别定级。

65

.4'

1q q A ±=± ┅┅┅┅┅┅┅┅（5） 65

.4'

21q q ±=

± ┅┅┅┅┅┅┅┅（6） 式中：'1q ――100Pa 作用压力差下试件单位面积空气渗透量值，m 3/（m 2·h ）；

A q ――10Pa 作用压力差下试件单位面积空气渗透量值，m 3/（m 2·h ）； '2q ――100Pa 作用压力差下试件单位开启缝长空气渗透量值，m 3/（m 2·h ）； l q ――10Pa 作用压力差下试件单位开启缝长空气渗透量值，m 3/（m 2·h ）；

6.2 水密性能检测（检测依据为：《建筑幕墙气密、水密、抗风压性能检测方法》（GB/T 15227-2007）第4.2条）

6.2.1 检测项目

幕墙试件的水密性能，检测幕墙试件发生严重渗漏时工程检测的最大压力差值。

6.2.2检测装置

检测装置由压力箱、供压系统、电脑测控系统、淋水装置及试件安装系统组成。

6.2.3 检测方法 6.2.3.1 检测前准备

试件安装完毕后应进行检查，符合设计要求后才可进行检测。

本工程的水密性能检测采用波动加压法（工程所在地为热带风暴和台风地区的工程检测,应采用波动加压法）。水密性能最大检测压力峰值应不大于抗风压安全检测压力值。

6.2.3.2 波动加压法

按照图2、表1顺序加压，并按以下步骤操作：

表1 波动加压顺序表
