9
FMEA的开始时机
01
2
3
45
确定范围 0
计划和定义
产品 设计和开发
过程 产品和过程 反馈、 设计和开发 确认 评定和
纠正措施
1
DFMEA
PFMEA
MSA SPC
2
PPAP
3
APQP
4 5
10
FMEA的开始时机
应在一个设计概念最终形成之时或之前开始。 而且,在产品开发各阶段中,当设计有变化 或得到其它信息时,应及时,不断地修改。 在生产图样发行到做工装之前基本上已经完 成。
21
系统FMEA(SFMEA)
对于较复杂的总成零件,建议采用系统 FMEA的分析方式: 1、功能趋近法 :针对该产品 的所有功 能/性能予以列表出来,然后逐个功能/性 能项目来加以分析。 2、功能块趋近法 :成组的零件/组成/ 次组成或子系统结合成功能块其对功能 之影响性,影响性最大者将得到较多的 注意和优先权。
会是什么问题?
原因是 什么?
发生的频 率如何?
-设计更改 -过程更改 -特殊控制 -标准、程序或 指南的更改
-无功能 -来自百度文库分功能/性能
过强/降级 -功能间歇 -非预期功能
怎样能得到 预防和探测? 该方法在
探测时 有多好?
8
二、应用FMEA的三种典型时机
新设计、新技术或新过程,这范围的FMEA是完 整的设计、技术、或过程。 修改现有的设计或过程(假设其设计或过程 FMEA已存在)这时的FMEA的焦点在修改的设计、 过程,以及因由于修改设计、过程而导致的相 互作用。 使用现有的设计或过程于新的环境、地点、或 应用(假设其设计或过程FMEA已存在),这时的 FMEA范围是针对环境、地点对现有的设计、过 程的影响。
转子总成
启 动
定子总成
机
前端盖
转子轴 单向离合器
后端盖
15
四、定义
1、失效 : 在规定条件下(环境、操作、时间)不能完成既定功 能。 在规定条件下, 产品参数值不能维持在规定的上下 限之间。 产品在工作范围内, 导致零组件的破裂、断裂、卡 死等损坏现象。 2、潜在失效模式:是系统、子系统或零部件有可能 未达到设计意图的形式(失效形式)。
17
四、定义
4、潜在失效的原因/机理:造成失效产生的原 因/原理; 典型的失效起因可能包括但不限於下列情況:
規定的材料不符; 某个部位的结构设计不合理; 壁厚设计不合理; 配合尺寸形位公差不合理; 设计寿命估计不当 ;
18
四、定义
典型的机理可能包括但不限于
屈服 疲劳 材料不稳定 蠕变 磨损和腐蚀
造成这个失效模式
可能产生的失效模式
工程的影响
采取可行的对策
3
2、FMEA历史发展
虽然许多工程技术人员早已在他们的设 计或制造过程中应用了FMEA这一分析方 法。但首次正式应用FMEA技术则是在六 十年代中期美国NASA在Apollo项目中使 用,是航天工业的一项革新。
4
3、FMEA分类
DFMEA:设计失效模式和后果 分析
体等的流程。其目的在于明确对于框图的 (输入),框图中完成的过程(功能),以及 来自框图的(输出)。 (2)框图说明了分析中包括的各项目之间的 主要关系,并建立了分析的逻辑顺序。 或者用零件关系树状图表示;
13
零件组成框图
灯泡总成
3
D
4
5
极板
S
开关 C
2
灯罩 A
1
电池 B
4
5
弹簧
F
14
零件树状图
11
三、设计FMEA的开发 (素材)
1、产品的设计要求(功能、性能指标、装配尺寸及形位公差、外观等要求)----(来源于QFD,或者对产品的认识,可用产品特性清单表示)
特性编号 特性名称 规范要求 等级
12
三、设计FMEA的开发(素材)
2、零件组成框图---表明零件的相互关系 (1)这个框图也可指出信息、能量、力、流
22
SFMEA
对DFMEA来说,失效后研究仅限于零部件的 层次,而没有系统地研究各个零件之间的功能 方面的内容。 SFMEA的步骤: 1、将要分析的系统按照系统零件进行组织, 显示这些零件之间可能的功能联系。 2、根据已有的功能描述,消除某一个系统要 素的可能的失效。 ·3、描述可能的失效后果、失效和失效原因, 而这些方面在其后的SFMEA中要进一步的加以 分析。
当组织具有设计责任时,必须做 DFMEA;
PFMEA:过程失效模式和后果 分析
5
DFMEA 设计潜在失效模式及后果分析
6
一、 DFMEA简介
设计FMEA是由“设计主管工程师/小组” 早期采用的一种分析技术,用来在最大范围 内保证已充份的考虑到并指明各种潜在失效 模式及与其相关的起因/机理。 应评估最后的产品以及每个与之相关的系统、 子系统和零部件。 FMEA以其最严密的形式总结了设计一个零部 件、子系统或系统时,一个工程师和设计小 组设计思想(其中包括,根据以往的经验和 教训对一些环节的分析)。
19
例子
产品:汽车起动机 失效模式:电机不工作 失效后果:发动机不能起动,顾客不满意;
原因:定字/转子绕组线的耐热绝缘及漆厚等级 规定不当导致定/转子短路或断路;
20
五、设计FMEA的分析方式
硬件趋近法 :针对零件清单上的每一个零件,一次一个的逐 个分析,直到整个产品分析完。 1. 由上而下法 :由最上层分析到最下层 ; 2. 由下而上法 :由最下层分析到最上层 ;
7
一、DFMEA简介
子系 潜 潜 严 级 潜在 频 现行控 探 R 建 责任
措施结果
统
在
功能 失 要求 效
在 失 效
重 度
别
失效 起因/ 机理
S
度制 O预
防
探 测
测 度
D
P议
N
措 施
及目 标完 成日
采取 S O D R
的措
P
模后
期
施
N
式果
能做些什么?
功能、特
后果是 什么?
有多 糟糕 ?
性或要求
是什么?

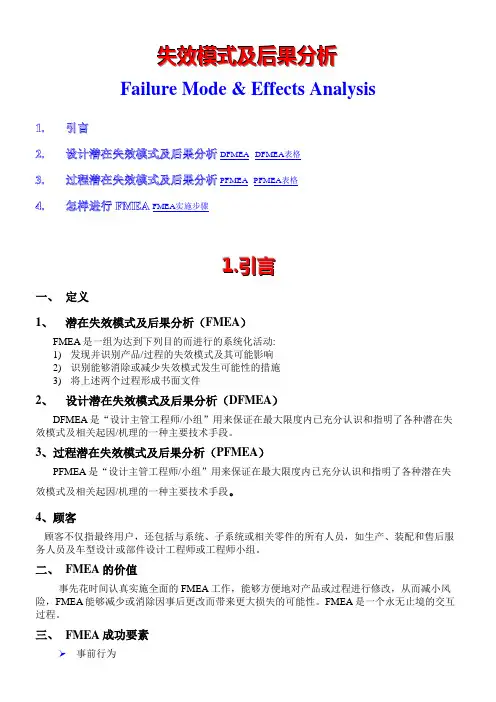

失效模式及后果分析
1、FMEA概述
FMEA是一组系统化的活动,其目的是:
❖ 发现、评价产品/过程中潜在的失效及其后果。 ❖ 找到能够避免或减少这些潜在失效发生的措施。 ❖ 书面总结上述过程。 ❖ 为确保客户满意,这是对设计/生产过程的完善。
2
那些原因可能 分析 现行预计的过程/设计 分析 对顾客或下
16
四、定义
3、潜在失效后果:就是失效模式对系统或整 车功能,“顾客”的影响。
本设计可能 产生的失效模式
更高一 层系统
汽车制造商 使用者
都是FMEA所要考虑的对象 但最主要的是针对使用者
要根据顾客可能发现或经历的情况来描述失效的后果,要记 住顾客可能是内部的顾客,也可能是外部最终顾客。要清楚 地说明该功能是否会影响到安全性或与法规不符。
FMEA的开始时机
01
2
3
45
确定范围 0
计划和定义
产品 设计和开发
过程 产品和过程 反馈、 设计和开发 确认 评定和
纠正措施
1
DFMEA
PFMEA
MSA SPC
2
PPAP
3
APQP
4 5
10
FMEA的开始时机
应在一个设计概念最终形成之时或之前开始。 而且,在产品开发各阶段中,当设计有变化 或得到其它信息时,应及时,不断地修改。 在生产图样发行到做工装之前基本上已经完 成。
21
系统FMEA(SFMEA)
对于较复杂的总成零件,建议采用系统 FMEA的分析方式: 1、功能趋近法 :针对该产品 的所有功 能/性能予以列表出来,然后逐个功能/性 能项目来加以分析。 2、功能块趋近法 :成组的零件/组成/ 次组成或子系统结合成功能块其对功能 之影响性,影响性最大者将得到较多的 注意和优先权。
会是什么问题?
原因是 什么?
发生的频 率如何?
-设计更改 -过程更改 -特殊控制 -标准、程序或 指南的更改
-无功能 -来自百度文库分功能/性能
过强/降级 -功能间歇 -非预期功能
怎样能得到 预防和探测? 该方法在
探测时 有多好?
8
二、应用FMEA的三种典型时机
新设计、新技术或新过程,这范围的FMEA是完 整的设计、技术、或过程。 修改现有的设计或过程(假设其设计或过程 FMEA已存在)这时的FMEA的焦点在修改的设计、 过程,以及因由于修改设计、过程而导致的相 互作用。 使用现有的设计或过程于新的环境、地点、或 应用(假设其设计或过程FMEA已存在),这时的 FMEA范围是针对环境、地点对现有的设计、过 程的影响。
转子总成
启 动
定子总成
机
前端盖
转子轴 单向离合器
后端盖
15
四、定义
1、失效 : 在规定条件下(环境、操作、时间)不能完成既定功 能。 在规定条件下, 产品参数值不能维持在规定的上下 限之间。 产品在工作范围内, 导致零组件的破裂、断裂、卡 死等损坏现象。 2、潜在失效模式:是系统、子系统或零部件有可能 未达到设计意图的形式(失效形式)。
17
四、定义
4、潜在失效的原因/机理:造成失效产生的原 因/原理; 典型的失效起因可能包括但不限於下列情況:
規定的材料不符; 某个部位的结构设计不合理; 壁厚设计不合理; 配合尺寸形位公差不合理; 设计寿命估计不当 ;
18
四、定义
典型的机理可能包括但不限于
屈服 疲劳 材料不稳定 蠕变 磨损和腐蚀
造成这个失效模式
可能产生的失效模式
工程的影响
采取可行的对策
3
2、FMEA历史发展
虽然许多工程技术人员早已在他们的设 计或制造过程中应用了FMEA这一分析方 法。但首次正式应用FMEA技术则是在六 十年代中期美国NASA在Apollo项目中使 用,是航天工业的一项革新。
4
3、FMEA分类
DFMEA:设计失效模式和后果 分析
体等的流程。其目的在于明确对于框图的 (输入),框图中完成的过程(功能),以及 来自框图的(输出)。 (2)框图说明了分析中包括的各项目之间的 主要关系,并建立了分析的逻辑顺序。 或者用零件关系树状图表示;
13
零件组成框图
灯泡总成
3
D
4
5
极板
S
开关 C
2
灯罩 A
1
电池 B
4
5
弹簧
F
14
零件树状图
11
三、设计FMEA的开发 (素材)
1、产品的设计要求(功能、性能指标、装配尺寸及形位公差、外观等要求)----(来源于QFD,或者对产品的认识,可用产品特性清单表示)
特性编号 特性名称 规范要求 等级
12
三、设计FMEA的开发(素材)
2、零件组成框图---表明零件的相互关系 (1)这个框图也可指出信息、能量、力、流
22
SFMEA
对DFMEA来说,失效后研究仅限于零部件的 层次,而没有系统地研究各个零件之间的功能 方面的内容。 SFMEA的步骤: 1、将要分析的系统按照系统零件进行组织, 显示这些零件之间可能的功能联系。 2、根据已有的功能描述,消除某一个系统要 素的可能的失效。 ·3、描述可能的失效后果、失效和失效原因, 而这些方面在其后的SFMEA中要进一步的加以 分析。
当组织具有设计责任时,必须做 DFMEA;
PFMEA:过程失效模式和后果 分析
5
DFMEA 设计潜在失效模式及后果分析
6
一、 DFMEA简介
设计FMEA是由“设计主管工程师/小组” 早期采用的一种分析技术,用来在最大范围 内保证已充份的考虑到并指明各种潜在失效 模式及与其相关的起因/机理。 应评估最后的产品以及每个与之相关的系统、 子系统和零部件。 FMEA以其最严密的形式总结了设计一个零部 件、子系统或系统时,一个工程师和设计小 组设计思想(其中包括,根据以往的经验和 教训对一些环节的分析)。
19
例子
产品:汽车起动机 失效模式:电机不工作 失效后果:发动机不能起动,顾客不满意;
原因:定字/转子绕组线的耐热绝缘及漆厚等级 规定不当导致定/转子短路或断路;
20
五、设计FMEA的分析方式
硬件趋近法 :针对零件清单上的每一个零件,一次一个的逐 个分析,直到整个产品分析完。 1. 由上而下法 :由最上层分析到最下层 ; 2. 由下而上法 :由最下层分析到最上层 ;
7
一、DFMEA简介
子系 潜 潜 严 级 潜在 频 现行控 探 R 建 责任
措施结果
统
在
功能 失 要求 效
在 失 效
重 度
别
失效 起因/ 机理
S
度制 O预
防
探 测
测 度
D
P议
N
措 施
及目 标完 成日
采取 S O D R
的措
P
模后
期
施
N
式果
能做些什么?
功能、特
后果是 什么?
有多 糟糕 ?
性或要求
是什么?
失效模式及后果分析
1、FMEA概述
FMEA是一组系统化的活动,其目的是:
❖ 发现、评价产品/过程中潜在的失效及其后果。 ❖ 找到能够避免或减少这些潜在失效发生的措施。 ❖ 书面总结上述过程。 ❖ 为确保客户满意,这是对设计/生产过程的完善。
2
那些原因可能 分析 现行预计的过程/设计 分析 对顾客或下
16
四、定义
3、潜在失效后果:就是失效模式对系统或整 车功能,“顾客”的影响。
本设计可能 产生的失效模式
更高一 层系统
汽车制造商 使用者
都是FMEA所要考虑的对象 但最主要的是针对使用者
要根据顾客可能发现或经历的情况来描述失效的后果,要记 住顾客可能是内部的顾客,也可能是外部最终顾客。要清楚 地说明该功能是否会影响到安全性或与法规不符。
