电气隔离管理制度范文电气隔离管理制度一、目的和适用范围为了保障员工的人身安全,并确保电气设备和电气系统的正常运行,制定本电气隔离管理制度。

本制度适用于所有使用电气设备和电气系统的岗位,包括电气设备操作、维护和维修的人员。

二、基本原则(一)安全第一原则电气隔离应以人身安全为首要原则,任何时候都不得违反或放松安全规定。

(二)操作规范原则电气设备的操作、维护和维修必须按照相关规范和操作手册进行,严禁擅自修改或忽略规范。

(三)许可制度原则对于需要进行电气隔离的工作,必须严格执行许可制度,确保隔离工作的安全和有效进行。

三、电气隔离管理程序(一)工作前准备1. 审查工作内容:确定所需隔离的电气设备和电气系统的范围。

2. 分析风险:评估电气隔离工作可能带来的风险,并采取相应的措施进行防范。

3. 许可申请:向上级部门申请电气隔离许可,并提交相关资料,包括工作范围、隔离设备、隔离时间和方式等。

4. 人员培训:对参与电气隔离工作的人员进行必要的培训,包括操作规范、安全知识和紧急情况处理等。

(二)电气隔离操作1. 停电准备:在隔离前,必须确保相关电气设备已经停电,确认停电措施已经生效。

2. 隔离设备操作:根据工作许可证的要求,对电气设备进行隔离操作。

必要时,使用隔离工具和设备,如隔离板、隔离开关等。

3. 隔离确认:隔离操作完成后,必须对隔离设备进行确认,确保电气设备与电气系统已经隔离,并且其他人员无法误操作。

4. 标识警示:对已经隔离的电气设备和电气系统进行标识和警示,提醒他人注意,严禁冒险操作。

(三)工作完成与恢复供电1. 工作完成确认:在进行其他工作之前,必须确认所有电气隔离工作已经完成,没有遗漏。

2. 恢复供电:在确认工作安全后,才能恢复电气设备的供电,确保电气设备和电气系统正常运行。

3. 清理工作:对于使用的隔离工具和设备,必须进行清理和归还,确保隔离工作区域的整洁和安全。

四、责任和义务(一)管理部门的责任和义务1. 建立和完善电气隔离管理制度,制定相应的操作规范和培训计划。

电气安全教材- 第四章 双重绝缘、加强绝缘、安全电压和漏电保护

电气安全教材- 第四章 双重绝缘、加强绝缘、安全电压和漏电保护

第四章双重绝缘、加强绝缘、安全电压和漏电保护双重绝缘和加强绝缘是在基本绝缘的直接接触电击防护的基础上,通过结构上附加绝缘或加强绝缘,使之具备了间接接触电击防护功能的安全措施。

安全电压和漏电保护的保护原理,本质上都是将作用于人体的电流能量限制到没有危险的程度,不同之处是:前者的着眼点在于对带电部分的电压值进行限制,后者的着眼点在于对作用于人体的电流强度和作用时间进行限制。

双重绝缘、加强绝缘、安全电压和漏电保护均属兼有直接接触电击和间接接触电击的安全措施。

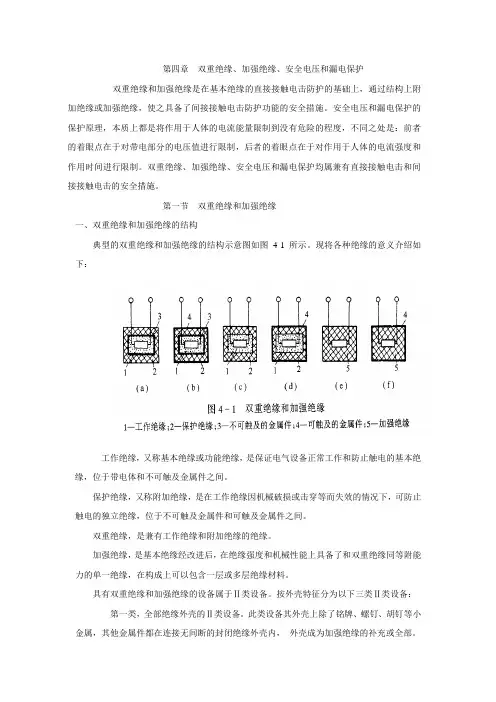

第一节双重绝缘和加强绝缘一、双重绝缘和加强绝缘的结构典型的双重绝缘和加强绝缘的结构示意图如图4-1 所示。
