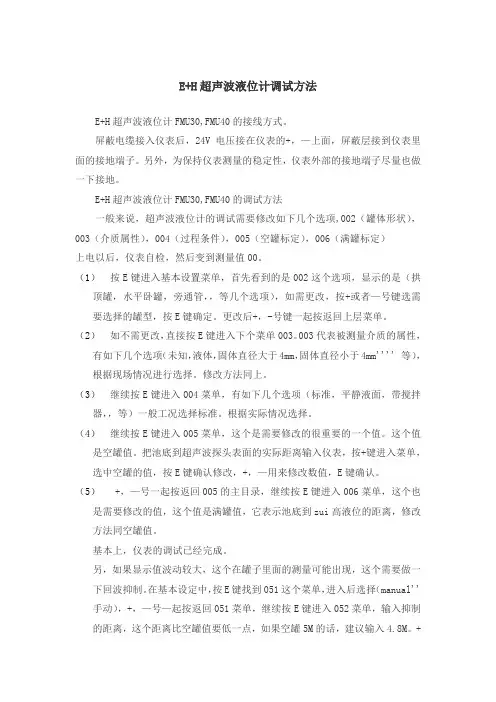

E+H FMU30 超声波液位计调试方法
E+H超声波液位计调试方法E+H超声波液位计FMU30,FMU40的接线方式。
屏蔽电缆接入仪表后，24V电压接在仪表的+，—上面，屏蔽层接到仪表里面的接地端子。
另外，为保持仪表测量的稳定性，仪表外部的接地端子尽量也做一下接地。
E+H超声波液位计FMU30,FMU40的调试方法一般来说，超声波液位计的调试需要修改如下几个选项,002（罐体形状），003（介质属性），004（过程条件），005（空罐标定），006（满罐标定）上电以后，仪表自检，然后变到测量值00。
（1）按E键进入基本设置菜单，首先看到的是002这个选项，显示的是（拱顶罐，水平卧罐，旁通管，，等几个选项），如需更改，按+或者—号键选需要选择的罐型，按E键确定。
更改后+，-号键一起按返回上层菜单。
（2）如不需更改，直接按E键进入下个菜单003。
003代表被测量介质的属性，有如下几个选项（未知，液体，固体直径大于4mm，固体直径小于4mm'''' 等），根据现场情况进行选择。
修改方法同上。
（3）继续按E键进入004菜单，有如下几个选项（标准，平静液面，带搅拌器，，等）一般工况选择标准。
根据实际情况选择。
（4）继续按E键进入005菜单，这个是需要修改的很重要的一个值。
这个值是空罐值。
把池底到超声波探头表面的实际距离输入仪表，按+键进入菜单，选中空罐的值，按E键确认修改，+，—用来修改数值，E键确认。
（5） +，—号一起按返回005的主目录，继续按E键进入006菜单，这个也是需要修改的值，这个值是满罐值，它表示池底到zui高液位的距离，修改方法同空罐值。
基本上，仪表的调试已经完成。
另，如果显示值波动较大，这个在罐子里面的测量可能出现，这个需要做一下回波抑制。
在基本设定中，按E键找到051这个菜单，进入后选择（manual''手动），+，—号—起按返回051菜单，继续按E键进入052菜单，输入抑制的距离，这个距离比空罐值要低一点，如果空罐5M的话，建议输入4.8M。
超声波液位计调试基本参数设定
超声波液位计调试基本参数设定超声波液位计是一种常用的液位测量仪器，广泛应用于工业生产和环境监测中。
在使用超声波液位计进行液位测量之前，需要对其进行基本参数设定和调试，以确保其正常工作和准确测量。
本文将介绍超声波液位计调试的基本参数设定方法。
1. 波特率设置波特率是指串行通信中单位时间传输的数据位数。
超声波液位计通常采用串行通信方式与上位机或控制系统进行数据交换。
在调试时，需要根据实际情况设置超声波液位计的波特率，以确保与上位机或控制系统的通信正常进行。
2. 测量范围设定超声波液位计的测量范围是指其能够测量液位的最大距离。
在进行测量之前，需要根据实际情况设定超声波液位计的测量范围，以确保其能够准确测量液位。
测量范围的设定需要考虑液体的高度以及超声波液位计的测量能力。
3. 发射角度设定超声波液位计通过发射超声波信号并接收回波来测量液位。
发射角度是指超声波液位计发射超声波信号的范围。
在调试时，需要根据液体的容器形状和液位测量的要求，设定超声波液位计的发射角度，以确保其能够准确测量液位。
4. 测量间隔设定测量间隔是指超声波液位计进行连续测量的时间间隔。
在实际应用中，超声波液位计通常需要进行连续测量，以实时监测液位变化。
在调试时，需要根据实际要求设定超声波液位计的测量间隔，以确保其能够及时反映液位变化。
5. 温度补偿设定超声波液位计的工作受环境温度的影响，温度变化会对测量结果产生一定的影响。
为了提高测量的准确性，超声波液位计通常会进行温度补偿。
在调试时，需要根据实际情况设定超声波液位计的温度补偿参数，以确保其能够准确测量液位。
6. 报警设置超声波液位计通常具有报警功能，可以在液位超过或低于设定的阈值时进行报警。
在调试时，需要根据实际需求设定超声波液位计的报警参数，以确保其能够及时报警并采取相应的措施，保证液位的安全运行。
7. 防护等级设定超声波液位计在使用过程中需要考虑其防护等级，以保证其在恶劣环境中的正常工作。
e+h超声波液位计参数
e+h超声波液位计参数
E+H超声波液位计（也称为埃默森智能超声波液位计）的参数包括：
1. 测量范围：从几毫米到几十米不等，具体范围根据具体型号和应用要求而定。
2. 精度：通常在+-1mm或+-0.1%之间，可根据应用要求进行调整。
3. 工作温度范围：通常为-40℃到+60℃，也可根据需求进行定制。
4. 工作压力范围：通常为0.2 MPa到4 MPa，具体范围取决于型号和应用。
5. 输出信号：通常为4-20mA模拟信号或Modbus RS485数字信号，可根据需求进行定制。
6. 防护等级：通常为IP66或IP67，具体等级取决于型号和应用环境。
7. 杆长：可根据具体要求进行定制，通常最长可达30米。
8. 波束角度：通常为3°或10°，具体波束角度取决于型号和应用要求。
9. 供电电源：通常为DC 12-30V或AC 100-230V，具体电源要求取决于型号。
总之，E+H超声波液位计的参数可以根据具体的应用需求来进行选择和调整。
E+H仪表设置指南
所有仪表上，按E可进入菜单，按+、-可在菜单中移动，+和-一起按可以退出到上级菜单。
1、CPM253 pH计：按E进入菜单，此时仪表需要输入密码（密码为22），按+，直到表上显示22，按E确认，仪表上显示，多次按-直到仪表显示CURRENT OUTPUT，按E进入，多次按E，直到表上显示，此时按+或-修改4mA对应的数值（如想改为0.00，则按-，修改为0.00）；修改完以后，按E键确认，屏幕上显示，此时按+或-修改20mA对应的数值（如想改为14.00，则按+，修改为14.00），按E键确认即可。
此时，同时多次按+和-退出到初始界面。
2、FMU40、41、42、43、44 液位计：该图中，E为仪表探头到罐底的高度，F为设计图纸上的量程值（20mA对应的值）。
如图，按E进入basic setup，表上显示tank shape，多次按E，直到表上显示empty calibration,此时可以按+修改里面的数值，这个数就是上图说的E（即仪表探头道罐底的高度），如图，比如现在高度是5m，则按+，此时里的2会改变，修改为5后，按E确认，仪表自动跳到下一位，按+使这位显示小数点就可以，再一直按E确认就可以了。
改完empty calibration选项后，按E进入full calibration，这项里面可以修改仪表的量程（数据表上有）。
按E确认，一直按E直到显示同时按+和-退出到初始界面即可。
3、FMU130、131、230、231、232 液位计：上图的仪表的显示器。
该界面为V0H2，该界面为V3H2，即显示器右上角显示的内容。
按V键可以改变V的数值，比如现在为V3H2，按E后可进入V4H2，同样，按H键可以改变H的数值。
走到V0H1修改从探头到罐底的高度值，走到V0H2修改量程值（数据表上有，就是20mA对应的数），走到V8H2修改单位，0代表m，1代表英寸，应选择0。
然后多次按V和按H回到V0H0（测量界面）即可。
E+H FMU30 超声波液位计调试方法
E+H超声波液位计调试方法E+H超声波液位计FMU30,FMU40的接线方式。
屏蔽电缆接入仪表后，24V电压接在仪表的+，—上面，屏蔽层接到仪表里面的接地端子。
另外，为保持仪表测量的稳定性，仪表外部的接地端子尽量也做一下接地。
E+H超声波液位计FMU30,FMU40的调试方法一般来说，超声波液位计的调试需要修改如下几个选项,002（罐体形状），003（介质属性），004（过程条件），005（空罐标定），006（满罐标定）上电以后，仪表自检，然后变到测量值00。
（1）按E键进入基本设置菜单，首先看到的是002这个选项，显示的是（拱顶罐，水平卧罐，旁通管，，等几个选项），如需更改，按+或者—号键选需要选择的罐型，按E键确定。
更改后+，-号键一起按返回上层菜单。
（2）如不需更改，直接按E键进入下个菜单003。
003代表被测量介质的属性，有如下几个选项（未知，液体，固体直径大于4mm，固体直径小于4mm'''' 等），根据现场情况进行选择。
修改方法同上。
（3）继续按E键进入004菜单，有如下几个选项（标准，平静液面，带搅拌器，，等）一般工况选择标准。
根据实际情况选择。
（4）继续按E键进入005菜单，这个是需要修改的很重要的一个值。
这个值是空罐值。
把池底到超声波探头表面的实际距离输入仪表，按+键进入菜单，选中空罐的值，按E键确认修改，+，—用来修改数值，E键确认。
（5） +，—号一起按返回005的主目录，继续按E键进入006菜单，这个也是需要修改的值，这个值是满罐值，它表示池底到zui高液位的距离，修改方法同空罐值。
基本上，仪表的调试已经完成。
另，如果显示值波动较大，这个在罐子里面的测量可能出现，这个需要做一下回波抑制。
在基本设定中，按E键找到051这个菜单，进入后选择（manual''手动），+，—号—起按返回051菜单，继续按E键进入052菜单，输入抑制的距离，这个距离比空罐值要低一点，如果空罐5M的话，建议输入4.8M。
