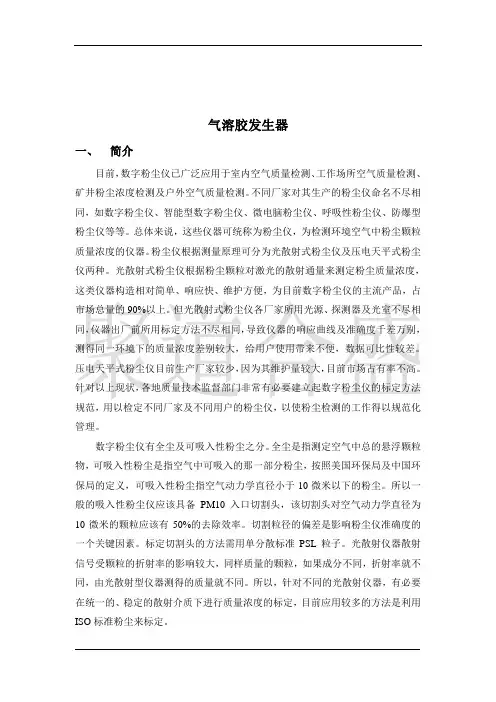

气溶胶发生器解读
气溶胶发生器一、简介目前，数字粉尘仪已广泛应用于室内空气质量检测、工作场所空气质量检测、矿井粉尘浓度检测及户外空气质量检测。
不同厂家对其生产的粉尘仪命名不尽相同，如数字粉尘仪、智能型数字粉尘仪、微电脑粉尘仪、呼吸性粉尘仪、防爆型粉尘仪等等。
总体来说，这些仪器可统称为粉尘仪，为检测环境空气中粉尘颗粒质量浓度的仪器。
粉尘仪根据测量原理可分为光散射式粉尘仪及压电天平式粉尘仪两种。
光散射式粉尘仪根据粉尘颗粒对激光的散射通量来测定粉尘质量浓度，这类仪器构造相对简单、响应快、维护方便，为目前数字粉尘仪的主流产品，占市场总量的90%以上。
但光散射式粉尘仪各厂家所用光源、探测器及光室不尽相同，仪器出厂前所用标定方法不尽相同，导致仪器的响应曲线及准确度千差万别，测得同一环境下的质量浓度差别较大，给用户使用带来不便，数据可比性较差。
压电天平式粉尘仪目前生产厂家较少，因为其维护量较大，目前市场占有率不高。
针对以上现状，各地质量技术监督部门非常有必要建立起数字粉尘仪的标定方法规范，用以检定不同厂家及不同用户的粉尘仪，以使粉尘检测的工作得以规范化管理。
数字粉尘仪有全尘及可吸入性粉尘之分。
全尘是指测定空气中总的悬浮颗粒物，可吸入性粉尘是指空气中可吸入的那一部分粉尘，按照美国环保局及中国环保局的定义，可吸入性粉尘指空气动力学直径小于10微米以下的粉尘。
所以一般的吸入性粉尘仪应该具备PM10入口切割头，该切割头对空气动力学直径为10微米的颗粒应该有50%的去除效率。
切割粒径的偏差是影响粉尘仪准确度的一个关键因素。
标定切割头的方法需用单分散标准PSL粒子。
光散射仪器散射信号受颗粒的折射率的影响较大，同样质量的颗粒，如果成分不同，折射率就不同，由光散射型仪器测得的质量就不同。
所以，针对不同的光散射仪器，有必要在统一的、稳定的散射介质下进行质量浓度的标定，目前应用较多的方法是利用ISO标准粉尘来标定。
针对以上需求，聚道合盛公司组建一套数字粉尘仪的标定装置及方法，装置的性能指标达到国际领先水平，方法具有NIST可溯源性。
气溶胶发生器
气溶胶发生器————————————————————————————————作者: ————————————————————————————————日期：ﻩ气溶胶发生器一、简介目前,数字粉尘仪已广泛应用于室内空气质量检测、工作场所空气质量检测、矿井粉尘浓度检测及户外空气质量检测。
不同厂家对其生产的粉尘仪命名不尽相同,如数字粉尘仪、智能型数字粉尘仪、微电脑粉尘仪、呼吸性粉尘仪、防爆型粉尘仪等等。
总体来说，这些仪器可统称为粉尘仪,为检测环境空气中粉尘颗粒质量浓度的仪器。
粉尘仪根据测量原理可分为光散射式粉尘仪及压电天平式粉尘仪两种。
光散射式粉尘仪根据粉尘颗粒对激光的散射通量来测定粉尘质量浓度,这类仪器构造相对简单、响应快、维护方便，为目前数字粉尘仪的主流产品，占市场总量的９0%以上。
但光散射式粉尘仪各厂家所用光源、探测器及光室不尽相同,仪器出厂前所用标定方法不尽相同，导致仪器的响应曲线及准确度千差万别，测得同一环境下的质量浓度差别较大,给用户使用带来不便，数据可比性较差。
压电天平式粉尘仪目前生产厂家较少,因为其维护量较大,目前市场占有率不高。
针对以上现状，各地质量技术监督部门非常有必要建立起数字粉尘仪的标定方法规范，用以检定不同厂家及不同用户的粉尘仪,以使粉尘检测的工作得以规范化管理。
数字粉尘仪有全尘及可吸入性粉尘之分。
全尘是指测定空气中总的悬浮颗粒物,可吸入性粉尘是指空气中可吸入的那一部分粉尘，按照美国环保局及中国环保局的定义,可吸入性粉尘指空气动力学直径小于10微米以下的粉尘。
所以一般的吸入性粉尘仪应该具备PM10入口切割头，该切割头对空气动力学直径为1０微米的颗粒应该有50%的去除效率。
切割粒径的偏差是影响粉尘仪准确度的一个关键因素。
标定切割头的方法需用单分散标准PＳL粒子。
光散射仪器散射信号受颗粒的折射率的影响较大，同样质量的颗粒，如果成分不同,折射率就不同，由光散射型仪器测得的质量就不同。
所以,针对不同的光散射仪器,有必要在统一的、稳定的散射介质下进行质量浓度的标定,目前应用较多的方法是利用IＳＯ标准粉尘来标定。
气溶胶单分散和多分散
气溶胶单分散和多分散全文共四篇示例，供读者参考第一篇示例：气溶胶是指固体或液体颗粒悬浮在气体中形成的颗粒体系。
气溶胶可以分为单分散和多分散两种类型，这两种类型的气溶胶在各自的特性和应用上有着不同的表现。
单分散气溶胶是指颗粒的尺寸非常均匀，只有一个特定的粒径。
这种类型的气溶胶通常通过特定的方法制备，如使用化学合成方法或物理分离技术。
由于单分散气溶胶的颗粒尺寸非常均匀，因此在科学研究和工业生产中有很广泛的应用。
在纳米材料合成和传播研究中，单分散气溶胶可以作为精确控制颗粒尺寸的基础材料，用于制备具有特定结构和性能的材料。
在光学和生物医学领域，单分散气溶胶也可以用作标准颗粒，用于测量颗粒尺寸和表征颗粒性质。
多分散气溶胶是指颗粒的尺寸分布较宽，包含多个不同粒径的颗粒。
多分散气溶胶通常是自然形成的，如燃烧过程中产生的颗粒物或空气中的尘埃颗粒。
多分散气溶胶的颗粒尺寸范围较大，具有复杂的性质，因此在环境污染和健康影响研究中有着重要的应用。
在空气质量监测和污染控制中，多分散气溶胶可以作为监测颗粒污染物浓度和成分的重要指标。
在生物医学领域，多分散气溶胶也被用来模拟真实生活中的颗粒环境，用于研究颗粒物对人体健康的影响。
单分散和多分散气溶胶在科学研究和工业应用中都有着重要的地位。
单分散气溶胶通常用于精确控制颗粒尺寸和性质，多分散气溶胶则可以用于模拟真实环境中的颗粒体系，有助于研究颗粒物的特性和行为。
通过深入理解单分散和多分散气溶胶的特性和应用，可以更好地利用气溶胶技术，推动相关领域的发展和进步。
【2000字】第二篇示例：气溶胶是指气态悬浮在气体介质中的微小颗粒物质，通常直径在0.001至100微米之间。
气溶胶的形成主要是由于固体或液体微粒被气体流体环境悬浮，或气体流体环境中有溶解气体，而在气泡破裂或气液界面上析出出来。
气溶胶可分为单分散和多分散。
本文将对这两种气溶胶进行详细介绍。
一、气溶胶单分散气溶胶单分散是指气态微粒直径仅有一种或数种，而且这几种气态微粒直径之间的差别不大。
呼吸性粉尘测量仪测定方法
呼吸性粉尘测量仪采样效能测定方法MT 394—1995中华人民共和国煤炭工业部1995—09—28批准1995—10—01实施1 主题内容与适用范围本标准规定了呼吸性粉尘测量仪(含呼吸性粉尘采样器)采样效能的测定系统、测定条件、测定步骤、测定结果表达。
本标准适用于呼吸性粉尘测量仪(以下简称测尘仪)采样效能的测定。
2 术语2．1 单分散气溶胶monodisperse aerosol粒子的几何尺寸一致的气溶胶。
通常指均方根变异系数(即相对标准差)小于20％(几何偏差小于1．22)的气溶胶。
气溶胶是指粒子和空气混合而形成的均匀分散体系。
2．2 干净空气cleared air经串联式干燥器干燥，再通过孔径为0．3μm的微孔滤膜或有相同性能的其他滤料过滤后的空气。
2．3 空气动力学直径aerodynamic diameter在静止空气中，粉尘颗粒的沉降速度与密度为1 g/cm3的球形粒子的沉降速度相同时的球形粒子直径。
3 原理在测尘仪的采样效能试验中采用荧光素铵溶液或亚甲基蓝溶液，通过单分散气溶胶发生器发生某一粒径粒子的单分散气溶胶，并通入尘室。
将测尘仪的采样头置于其中，开动采样泵在规定采样流量下采样。
采样后用定量的氨水溶液或乙醇分别对采样头上的滤膜、前置预捕集器以及滤膜和前置预捕集器之间(以下简称级间)损失的粒子进行浸泡、冲洗。
使用荧光分光光度计或可见光分光光度计测定溶液的浓度，计算出测尘仪分离这种粒径粒子的采样效能。
若分别发生不同粒径粒子的单分散气溶胶，即可得到不同粒径粒子的采样效能并作出采样效能曲线。
4 试剂和材料4．1 亚甲基蓝。
4．2 荧光素。
4．3 氨水：c(NH4OH)＝0．1 mol／L，26％(V／V)。
4．4 乙醇。
4．5 二次蒸馏水。
4．6 变色硅胶。
4．7 标准溶液a．荧光素铵标准溶液称取0．256g荧光素置于200mL容量瓶中，加入浓度为26％的氨水0．2mL，混匀，再加入乙醇和水各50％(V／V)稀释至200mL，混匀，此溶液为0．1％(V／V)荧光素铵溶液。
气溶胶
浓度分布
化学组成
8特性
9应用
10全球变暖
11最新研究进展
12研究单位
1定义
气溶胶（aerosol）由固体或液体小质点分散并悬浮在气体介质中形成的胶体分散体系，又称气体分散体系。其分散相为固体或液体小质点，其大小为0.001～100微米，分散介质为气体。天空中的云、雾、尘埃，工业上和运输业上用的锅炉和各种发动机里未燃尽的燃料所形成的烟，采矿、采石场磨材和粮食加工时所形成的固体粉尘，人造的掩蔽烟幕和毒烟等都是气溶胶的具体实例。
9应用
气溶胶在工业、农业、国防和其他方面都已得到广泛的应用，如加快燃烧速率和充分利用燃料。喷雾干燥可提高产品质量，已广泛用于医药工业与洗衣粉的生产。农业上，农药的喷洒可提高药效、降低药品的消耗；利用气溶胶进行人工降雨，可大大改善旱情。国防上，用来制造信号弹和遮蔽烟幕。
工业城市上空的烟雾和工厂、矿井中的烟尘对人体健康危害极大(如硅肺)，还有破坏大自然的酸雨以及易引起爆炸的粉尘，都和气溶胶有关。
8特性
由于气溶胶的分散介质是气体，气体的粘度小，分散相与分散介质的密度差很大，质点相碰时极易粘结以及液体质点的挥发，使气溶胶有其独特的规律性。气溶胶质点有相当大的比表面和表面能，可以使一些在普通情况下相当缓慢的化学反应进行得非常迅速，甚至可以引起爆炸，如磨细的糖、淀粉和煤等。
气溶胶质点能发生光的散射，这是使天空成为蓝色，太阳落山时成为红色的原因。在动力性质方面，其布朗运动非常剧烈，当质点小时具有扩散性质；当质点大时，由于与介质的密度差大，沉降显著。因介质是气体，这些动力性质与气体分子自由路程有关。在电学性质方面，气溶胶粒子没有扩散双电层存在，但可以带电，其电荷来源于与大气中气体离子的碰撞或与介质的摩擦，所带电荷量不等，且随时间变化；质点既可带正电也可带负电，说明其电性决定于外界条件。在稳定性方面，气溶胶粒子没有溶胶粒子那样的溶剂化层和扩散双电层，相碰时即发生聚结，生成大液滴(雾)或聚集体(烟)，此过程进展极其迅速，所以气溶胶是极不稳定的胶体分散体系，但由于布朗运动的存在，也具有一定的相对稳定性。
用于PDPA校准的标准气溶胶发生器性能研究
用于PDPA校准的标准气溶胶发生器性能研究宋戈;连军伟;丁振晓【期刊名称】《火箭推进》【年(卷),期】2018(044)004【摘要】喷注器、喷嘴是低温液体火箭动力系统的核心部件,其雾化特性对燃烧效率和燃烧稳定性有直接的影响.通过激光相位多普勒测量系统(Phase Doppler Particle Analyzer简称PDPA)可以获得不同设计参数下喷雾场的粒径分布等重要数据.标准气溶胶发生器是校准和测试激光相位多普勒测量系统的基准源,通过其产生的标准粒子可以调校和修正系统测量误差.结合液体火箭动力系统喷注器雾化测量特点和散射粒子特性,对比分析了几种典型粒子发生技术,最终选择振动孔式单分散粒子发生器作为PDPA系统校准的基准源,并提出了一种标准气溶胶发生器的分析评定方法,通过该方法分别获得了发生器的均匀性、球形度、精度和稳定性等技术性能指标,证明该型发生器在喷注器雾化光学测量校准应用中具有适应性和可靠性.【总页数】7页(P54-59,67)【作者】宋戈;连军伟;丁振晓【作者单位】北京航天动力研究所,北京100076;北京航天动力研究所,北京100076;北京航天动力研究所,北京100076【正文语种】中文【中图分类】V432-34【相关文献】1.浪涌发生器校准标准的最新发展研究 [J], 肖娜丽;沈明炎;张杰梁;姜苏娜2.用于扫描电镜图像放大倍率校准的三个微米级栅网图形标准样板的研究 [J], 周剑雄;陈振宇3.用于煤粉点火的电弧等离子体发生器性能研究 [J], 陈佺;查俊;周志鹏;白冰;夏维东4.荧光法生物气溶胶监测仪标准物质研制及校准方法研究 [J], 潘一廷;张国城;刘佳琪;杨振琪;田莹;商宇扬;霍胜伟5.振筛进料流化床气溶胶发生器性能的初步研究 [J], 刘龙波;刘蜀疆;刘红杰;翟涛因版权原因，仅展示原文概要，查看原文内容请购买。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
颗粒物浓度 流量 对压缩气源要求 辐射或荧光标记 均匀单级荷电 电源要求 尺寸 LWH 重量
DES(无毒)、DOP 或金刚砂 3004 巴西棕榈硬蜡、石蜡或硬脂酸
0.1〜8µm 0.1〜4µm 0.1〜9µm
< 1.10 粒子范围(0.5〜8µm) < 1.25 粒子范围(0.1〜0.5µm) >106 个 /cm3 3.5〜4.0 L/min 116psi 或 6 巴（高纯氮气） 可能 可能 110/220VAC,50/60Hz 250 mm × 300 mm × 550 mm 17 千克
美国 TSI 公司 / 粒子仪器
3475 凝聚式单分散 气溶胶发生器
可调控的凝聚技术产生高浓度单分散性气溶胶
3475 型凝聚式单分散气溶胶发生器(CMAG)可以产生 浓度大于 106 个 /cm3 的高度单分散气溶胶。它可以产 生 0.1-8 微米的球形和几乎电中性的固体或液体粒子 (取决于颗粒物的材料)，颗粒物大小和浓度可以改变。 凝聚式单分散气溶胶发生器(CMAG)原理是可控的非均 相凝结技术。它可以在高浓度的情况下确保气溶胶的 发生量保持恒定和高度单分散。
操作
3475 型凝聚式单分散气溶胶发生器使用可调控的凝聚技 术来产生单分散气溶胶。基于Sinclair-LaMer原理，这个 操作主要是将蒸汽凝聚在凝结核上。
用氮气作为载气，仪器内部的喷雾器产生低浓度的水溶性 氯化钠雾滴。液滴通过干燥室，形成高浓度的气溶胶凝结 核，凝聚核通过可调温的饱和室和低挥发性物质的蒸汽混 合，如 DEHS，DOP，金刚砂 3004，石蜡或巴西棕榈蜡。
应用
3475 型具有紧凑、轻质和易维护等特点，它可以满足 任何要求产生高浓度均匀的单分散气溶胶的要求，包 括：
人体和动物暴露研究； 滤料效率测试； 颗粒物粒径检测仪器的评价和校准； 烟气探测器的性能分析； 为风洞产生粒子； 为激光多普勒速度计产生粒子。 发生常用气溶胶
TRUST. SCIENCE. INNOVATION.
仪器允许客户通过调节饱和室流量快速改变颗粒物的粒径。 例如：如果使用 DOP 或 DEHS，只需设定 3 个不同的温度 便可产生粒径范围为 0.1-5 微米的颗粒物。为了满足高度 单分散性的要求，发生器特别设计了气溶胶出口，通过选 择中心流量( 温度最低处) 使粒径谱分布最窄。为了产生 8um 的单分散性气溶胶，必须将一部分凝结核通过过滤膜 以减少其数浓度直到达到一个较高的蒸汽相对浓度。
For current information
流量计
总流量
流量计
旁路流量
流量计
饱和汽流量
保温室
高效滤膜 HEPA
高纯氮气 N2
流量阀
扩散干燥管
雾化发生器
流量阀
高温饱和室
流量阀
冷凝室
单分散 气溶胶出口
技术参数 3475 型凝聚式气溶胶发生器
运行模式
改良的 Sinclair-LaMer 发生器
颗粒物类型 液体 固体
粒径范围： DEHS、DOP 巴西棕榈硬蜡 硬脂酸
TSI 亚太公司北京代表处
地址：北京市海淀区北四环西路 9 号银谷大厦 3A04
邮编：100190
电话：010-82601595/96 传真：010-82601597 E-mail: tsibeijing@
Copyright @ 2009 by TSI Incorporated
Printed in China
气溶胶发生过程监测仪(PAM)用于监测凝聚式单分散气溶胶发生 器(3475CMAG)的发生效果
TRUST. SCIENCE. INNOVATION.
TSI Incorporated
500 Cardigan Road, Shoreview, MN 55126 USA Tel 651 490 2811 toll free 800 874 2811 fax 651 490 3824 web
文献
标准配置
描述
型号
3475
凝聚式型号 气溶胶发生过程监测仪
附件 气溶胶发生过程监测器仪器
额外附件：气溶胶发生过程监测器可以测量凝聚式气溶胶 发生器产生的气溶胶的中值粒径和浓度。3375 型气溶胶 发生过程监测器可直接连接在凝聚式气溶胶发生器的出口 进行检测。当高浓度的气溶胶进入检测室，PAM 通过光 电检测器检测激光强度，从而得到颗粒物的粒径和浓度。 测量范围是 0.5-10um。浓度由消光系数得出。
载气，凝结核和蒸发物质从饱和室进入保温室，保温室确 保气溶胶原料完全蒸发。在保温室中，凝聚核和蒸汽进入 空气冷却的凝结室，通过设定过饱和度，可控的非均相凝 结过程开始，产生高的单分散气溶胶。
颗粒物的中值粒径取决于蒸汽的凝聚速率。因此通过控制 蒸汽浓度，调整饱和室温度和通过保温室的流量来选择颗 粒物的粒径。
