计算机网络第8章 局域网布线、物理拓扑结构

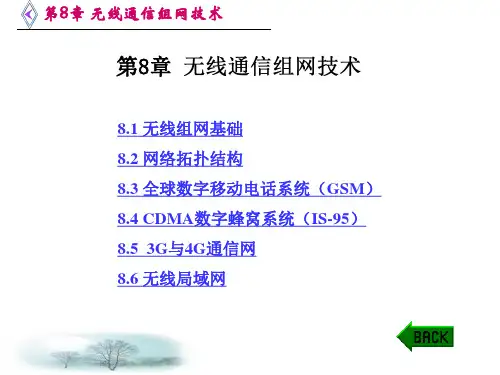

第8章 无线通信组网技术

第8章 无线通信组网技术 (3) 便于过渡、 演进: 在第三代移动通信系统 引入时,第二代网络已具有相当规模,所以第三代的网 络一定要能在第二代网络的基础上逐渐灵活演进而成, 并应与固定网兼容。 (4) 高频谱效率。
(5) 高服务质量。
(6) 低成本。 (7) 高保密性。
息,其长度是不变的; 最后一个是帧段校验字段或CRC,用
于校验错误。
信头 用户数据 信尾
帧标志
地址段
控制段
信息段
帧顺序号
图8-3 典型分组数据的各个信息域
第8章 无线通信组网技术 与电路交换相比,分组交换在突发的消息传输中有更高的 信道利用率。 此时只在发射和接收时信道才被占用,这在可 用带宽受限的移动通信中是非常有用的。 分组交换传输能支持进行流量控制和重传的协议,从而在 信道条件恶劣时也能保证高可靠传输。 如X.25协议就是一个 广泛应用的无线分组传输协议,它规定了分组交换的数据接口。
向连接的业务中,主要依靠纠错编码。
第8章 无线通信组网技术 与此相反,虚连接的路由选择不用建立一个固定的连接, 并且主要采用分组交换,由几个数据包组成一个消息,每个数 据包独立选择路由。 一个消息中的数据包可能是经不同的路 由传输的,所用的时间不同。 此时数据包不需要按发端顺序 到达收端,但在收端要重新排序。
第8章 无线通信组网技术 标准化和互操作性是第二代无线网的新特征,它最终使得 MSC和BSC成为可采购的现成产品。 所有的第二代无线网都采用了数字语音编码和调制,在空 中接口中采用了专用控制信道(公共信令信道)。 通话中语 音和控制信息通信能在用户、 基站和MSC间同时进行。
第二代无线网还在MSC及每个MSC与PSTN之间提供了专
第8章 无线通信组网技术 第三代无线网络具有以下基本特征: (1) 全球普及和全球无缝漫游的系统: 第二代移动 通信系统一般为区域或国家标准,而第三代移动通信系统将 是一个在全球范围内覆盖和使用的系统。 它将使用共同的 频段,全球统一标准。 (2) 具有支持多媒体(特别是Interner)业务的能力: 现有的移动通信系统主要以提供话音业务为主,随着发展,一 般也仅能提供100~200 kb/s的数据业务,GSM演进到最高阶 段的速率能力为384 kb/s。 而第三代移动通信的业务能力 将比第二代有明显改进,它能支持从话音到分组数据到多媒 体业务; 能根据具体的业务需要,提供必要的带宽。 ITU规 定的第三代移动通信系统RTT技术必须满足以下三种环境的 最低要求,即快速移动环境,最高速率达144 kb/s; 步行环 境,最高速率达384 kb/s; 室内环境,最高速率达2 Mb/s。
计算机网络基础(第二版)教学大纲

《计算机网络基础》课程教学大纲课程名称:计算机网络基础学时学分:54学时/36学时先修课程:《计算机基础导论》、《计算机原理》适用专业:教育技术一、课程的地位、目的和任务21世纪的重要特征就是数字化、网络化和信息化,它是一个以网络为核心的信息时代。
随着IT业的迅速崛起, 计算机网络大量应用于各行各业。
《计算机网络基础》课程是计算机应用技术专业的专业必修课。
其任务是使学生获得计算机网络方面的基础知识,了解新技术及动态,同时必须重视实用技术的运用。
学生通过本课程的学习,可以掌握计算机网络的相关基础知识,初步具备分析比较和选择网络技术元素的能力,掌握较复杂的局域网组建的综合应用能力,具备一定的网络管理与维护知识、以及了解流行网络操作系统的基础知识和配置管理等网络应用能力,为相关后继课程打下良好的基础。
二、培养职业技术能力目标结合实训环节,培养学生具备网络管理员、网络应用工程师的基本素质。
三、教学内容与要求1、本课程的主要知识点主要包括:网络定义、网络组成、拓扑结构、网络分类、网络功能、网络发展、数据通信系统、信号和信道、数据传输、数字编码、模拟调制、数据数字化、串行通信、多路复用、交换技术、传输媒体、通信接口、调制解调器、通信控制、网络协议和结构、开放系统互连参考模型、TCP/IP体系结构、模型的各层功能、局域网模型、媒体访问控制、传统以太网、快速以太网、千兆以太网、无线网络、虚拟局域网、广域网模型和结构、ISDN、TCP 协议、UDP协议、互联网结构、IP协议、对等式网络、集中式网络、客户/服务器、浏览器/服务器、、DNS、FTP、WWW、SNMP和电子邮件系统、Intranet系统和网络安全。
2、本课程培养学生的主要能力主要包括:界定网络的类别、分析网络功能、确定网络组成部件和作用、选择和设计网络结构、选择通信介质、确定连接方式和通信方式、选择网络交换技术、配置和使用通信接口、使用调制解调器、分析比较和选取以太网技术、描述网络工作原理、能识别地址结构、比较和选取广域网技术、说明广域网工作原理、比较和选择TCP和UDP协议、描述互联网中进程的通信过程、比较和选择网络计算模式,建立特定模式的网络系统。
计算机网络硬件组成

3. 通信过滤
(1)目的:隔离本地信息,避免不必要的数据流动。 (2)方法:
利用端口/MAC地址映射表和帧的目的地址决定是否转发或转发到 何处。
如果地址表中不存在帧的目的地址,交换机则需要向除接收端口 以外的所有端口转发。
二 以太网交换机的工作过程
1. 数据转发方式
(1)直接交换 测到目的地址字段,立即转发
(2)存储转发交换 完整地接收整个数据,对数据进行差错检测
(3)改进的直接交换 接收数据头部,判断头部字段是否正确
2. 地址学习
(1)建立端口/MAC地址映射表需要解决的问题 ① 交换机怎样知道哪台计算机连接哪个端口; ② 交换机怎样维护地址映射表以保持其“新鲜”。
4.交换的提出 (1)共享以太网存在的问题的解决方法:分段 (2)何谓分段?
将大型以太网分割成两个或多个小型以太网; 每个段使用CSMA/CD介质访问控制方法维持段内用户的通信; 段与段之间通过“交换”设备沟通; 交换设备在一段接收信息,经处理后转发给另一段。
5.利用集线器组成的大型共享式以太网
三、交换机
特点:交换机是基于网络交换技术的产品,具有简单、低价、高性能 和高端口密集的特点,体现了桥接技术的复杂交换技术,它工作在 OSI参考模型的第二层( 数据链路层) 。它的任意两个端口之间都可 以进行通信而不影响其他端口,每对端口都可以并发地进行通信而独 占带宽,从而突破了共享式集线器同时只能有一对端口工作的限制, 提高了整个网络的带宽
屏蔽双绞线
1.优点 传输质量较高 电缆尺寸和重量与UTP相当
2.缺点 安装不合适有可能引入外界干扰
数据通信与计算机网络复习题与答案全

第1章计算机网络概论一、填空题1.在20世纪50年代,(计算机)和(通信)技术的互相结合,为计算机网络的产生奠定了理论基础。
2.从传输范围的角度来划分计算机网络,计算机网络可以分为(局域网)、(城域网)和(广域网)。
其中,Internet属于(广域网)。
3.从资源共享的角度来定义计算机网络,计算机网络指的是利用(通信线路)将不同地理位置的多个独立的(自治计算机系统)连接起来以实现资源共享的系统。
4.从逻辑功能上,计算机网络可以分成(资源子网)和(通信子网)两个部分。
5.(ARPAnet)的诞生是计算机网络发展历史中的一个里程碑事件,为Internet的形成奠定了理论和技术基础。
6.局域网的主要技术要素包括(网络拓扑)、(传输介质)和(介质访问控制方法)。
7.Internet是由分布在世界各地的计算机网络借助于(路由器)相互联接而形成的全球性互联网。
8.在通信技术中,通信信道的类型有两类:点对点式和(广播式)。
在点对点式通信信道中,一条通信线路只能连接一对结点。
而在(广播式)通信信道中,多个结点共享一个通信信道,一个结点广播信息,其他结点必须接收信息。
9.在数据传输系统中,传输介质是发送者和接收者之间的物理路径,可以分为(导向)介质和(非导向)介质。
采用(导向)介质传输数据的网络称为(有线网),而不采用(非导向)介质传输数据的网络称为(无线网)。
10.对于通信子网,早期ARPAnet中承担通信控制处理机功能的设备是(接口报文处理机/IMP),而现代计算机网络中承担该功能的设备是(路由器/router)。
11.Internet是全球最大的、开放的、由众多网络互联而成的计算机网络,狭义的Internet是指由上述网络中采用IP协议的网络互联而成的,广义的Internet是指狭义Internet加上所有 (1) C 的网络。
Internet体系结构具有良好扩充性的主要原因在于它(2)B。
广义Internet的这种基于单一主干核心结构的弊端在于(3) D 。

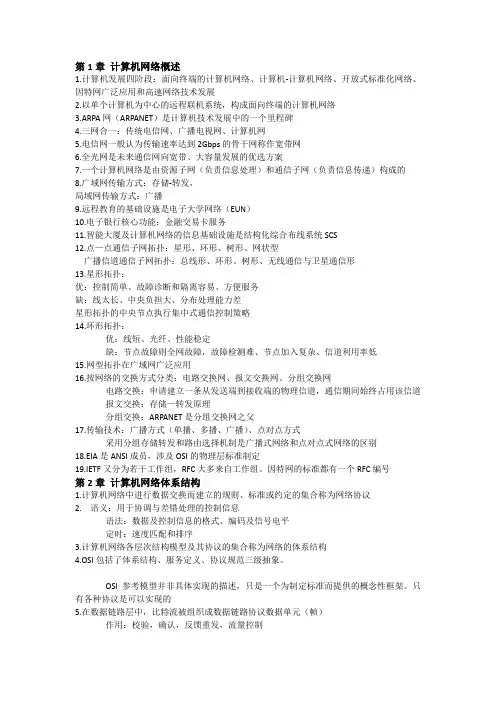

计算机网络知识

第1章计算机网络概述1.计算机发展四阶段:面向终端的计算机网络、计算机-计算机网络、开放式标准化网络、因特网广泛应用和高速网络技术发展2.以单个计算机为中心的远程联机系统,构成面向终端的计算机网络3.ARPA网(ARPANET)是计算机技术发展中的一个里程碑4.三网合一:传统电信网、广播电视网、计算机网5.电信网一般认为传输速率达到2Gbps的骨干网称作宽带网6.全光网是未来通信网向宽带、大容量发展的优选方案7.一个计算机网络是由资源子网(负责信息处理)和通信子网(负责信息传递)构成的8.广域网传输方式:存储-转发,局域网传输方式:广播9.远程教育的基础设施是电子大学网络(EUN)10.电子银行核心功能:金融交易卡服务11.智能大厦及计算机网络的信息基础设施是结构化综合布线系统SCS12.点—点通信子网拓扑:星形、环形、树形、网状型广播信道通信子网拓扑:总线形、环形、树形、无线通信与卫星通信形13.星形拓扑:优:控制简单、故障诊断和隔离容易、方便服务缺:线太长、中央负担大、分布处理能力差星形拓扑的中央节点执行集中式通信控制策略14.环形拓扑:优:线短、光纤、性能稳定缺:节点故障则全网故障,故障检测难、节点加入复杂、信道利用率低15.网型拓扑在广域网广泛应用16.按网络的交换方式分类:电路交换网、报文交换网、分组交换网电路交换:申请建立一条从发送端到接收端的物理信道,通信期间始终占用该信道报文交换:存储—转发原理分组交换:ARPANET是分组交换网之父17.传输技术:广播方式(单播、多播、广播)、点对点方式采用分组存储转发和路由选择机制是广播式网络和点对点式网络的区别18.EIA是ANSI成员,涉及OSI的物理层标准制定19.IETF又分为若干工作组,RFC大多来自工作组。
因特网的标准都有一个RFC编号第2章计算机网络体系结构1.计算机网络中进行数据交换而建立的规则、标准或约定的集合称为网络协议2. 语义:用于协调与差错处理的控制信息语法:数据及控制信息的格式、编码及信号电平定时:速度匹配和排序3.计算机网络各层次结构模型及其协议的集合称为网络的体系结构4.OSI包括了体系结构、服务定义、协议规范三级抽象。

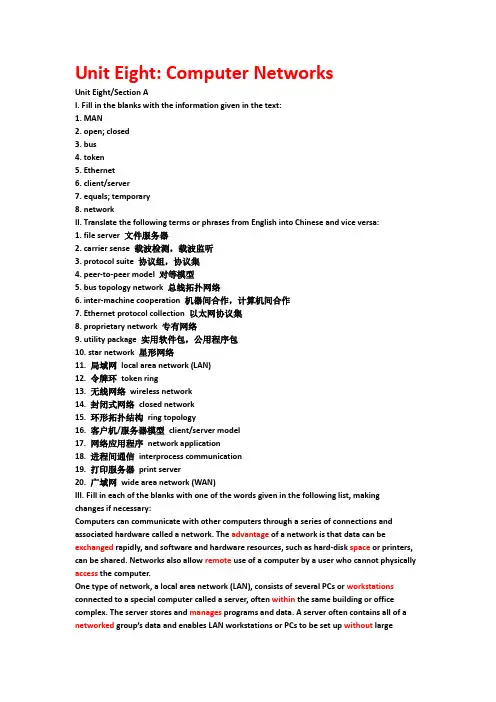

计算机英语》刘艺_王春生_第三版_课后答案第八章

Unit Eight: Computer NetworksUnit Eight/Section AI. Fill in the blanks with the information given in the text:1. MAN2. open; closed3. bus4. token5. Ethernet6. client/server7. equals; temporary8. networkII. Translate the following terms or phrases from English into Chinese and vice versa:1. file server 文件服务器2. carrier sense 载波检测,载波监听3. protocol suite 协议组,协议集4. peer-to-peer model 对等模型5. bus topology network 总线拓扑网络6. inter-machine cooperation 机器间合作,计算机间合作7. Ethernet protocol collection 以太网协议集8. proprietary network 专有网络9. utility package 实用软件包,公用程序包10. star network 星形网络11. 局域网local area network (LAN)12. 令牌环token ring13. 无线网络wireless network14. 封闭式网络closed network15. 环形拓扑结构ring topology16. 客户机/服务器模型client/server model17. 网络应用程序network application18. 进程间通信interprocess communication19. 打印服务器print server20. 广域网wide area network (WAN)III. Fill in each of the blanks with one of the words given in the following list, making changes if necessary:Computers can communicate with other computers through a series of connections and associated hardware called a network. The advantage of a network is that data can be exchanged rapidly, and software and hardware resources, such as hard-disk space or printers, can be shared. Networks also allow remote use of a computer by a user who cannot physically access the computer.One type of network, a local area network (LAN), consists of several PCs or workstations connected to a special computer called a server, often within the same building or office complex. The server stores and manages programs and data. A server often contains all of a networked group’s data and enables LAN workstations or PCs to be set up without largestorage capabilities. In this scenario (方案), each PC may have “local”memory (for example, a hard drive) specific to itself, but the bulk of storage resides on the server. This reduces the cost of the workstation or PC because less expensive computers can be purchased, and it simplifies the maintenance of software because the software resides only on the server rather than on each individual workstation or PC.IV. Translate the following passage from English into Chinese:在计算机科学中,网络是指由通信设备连接在一起的一组计算机及其相关设备。
网络原理试题与答案11

第一章计算机网络概述一、选择题。
1.下列接入方式不属于宽带网络接入方式的是(A)A.双绞线接入B.钢线接入C.光纤接入D.无线接入2.下列有关多媒体网络中不同类型的数据对传输要求的叙述中不正确的是(B)A.语音数据的传输对实时性要求较强,而对通信宽带要求不高B.视频通信对实时性要求不高,而对通信宽带要求高C.视频压缩后的关键帧出错将导致一段数据流无法恢复、解压、回放D. 视频压缩后的非关键帧出错,在一定程度是可以容忍的3.目前电话双绞线上网的主流速率为56Kbps,其物理极限是(D)A.58KbpsB.60KbpsC.62KbpsD.64Kbps4.下列不是广域网的通信子网的是(D)A.公用分组交换网B.卫星通信网C.无线分组交换网D.数字数据网5.在计算机网络中,负责信息处理的是(C)A.网络软件B.网络操作系统C.资源子网D.通信子网6.不采用广播信道通信子网的基本拓扑结构的是(D)A.总线形B.树形C.环形D.星形7.以下哪个选项不属于IETF的工作领域(D)A. Internet服务管理B.运行要求C.安全性D.制定通信标准8.一次只能由一个设备传输信号,通常采用分布式控制策略来确定那个站定可以发送的拓扑结构是(B)A. 星形B. 总线形树形C.环形D. 树形9.在广播式网络中,哪类地址不属于发送的报文分组的目的地址(B)A. 单播地址B. 双播地址C.多播地址D. 广播地址二、填空题。
1.下一代网络NGN是基于_________的核心网络。
2.__________网标志着目前所称的计算机网络的兴起。
3.__________的提出,开创了一个具有统一的网络体系结构,遵循国际标准化的计算机网络新时代。
4.___________技术的发展为全球信息高速公路的建设提供了技术支持。
5.高速网络技术的发展表现在_________、异步传输模式ATM、高速局域网、交换局域网与虚拟网。
6.当前我国实际运行并具有影响的三大网络是:__________、广播电视网络和计算机网络。
《计算机网络原理与应用》第8章 广域网技术概论

(4)传输安全可靠。 (5)网络运行管理简便。
8.3.5 网络新技术介绍
1.ATM技术 技术
1)ATM的概念 (1)ATM的概念 CCITT(国际电话电报咨询委员会)给ATM 的定义是:ATM是一种交换模式,在这一模式中 信息被组织成信元,而包含一段信息的信元并不 需要周期性地出现。从这个意义上说,这种传输 模式是异步的。
VPN的发展趋势: 的发展趋势: 的发展趋势
(1)多种VPN技术集成。如在MPLS VPN网络 的基础上再部署IPSec VPN,以满足对保密和可用 性要求极高的银行、证券公司用户的需求。 (2)多种VPN业务整合与互补。如企业主干网络 互联采用基于网络的MPLS VPN,以保证安全性、 可靠性和高性能。 (3)越来越高的VPN产品集成。 (4)SSL VPN受到青睐。VPN技术不再局限于第 二层和第三层。目前,基于第四层的SSL VPN作为 安全的远程访问技术,也得到应用。
8.2 广域网的组网方式
广域网的组网方式主要有两种选择:点到点 的连接和通过分组交换方式的连接。
8.2.1点对点式的连接 点对点式的连接
若以点对点连接的方式组建广域网,有两种 情况:一种是组成全连通式的网络,所有路由器 节点互相连通。第二种是可用网桥或Modem进 行点到点连接。
8.2.2分组交换式的连接 分组交换式的连接
4.身份认证技术 身份认证技术
智能卡中的芯片存储了使用者的信息,通过 智能的读卡器将信息识别,来实现用户的身份认 证。 生物认证方式考虑使用合法用户的独有且不 能被复制的特征,比如,使用指纹、面部扫描、 视网膜血管分布图、语音识别等生物信息来认证。 这种方法通常使用在有高安全要求的环境。
图8-10 VPN实际解决方案 实际解决方案
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
逻辑拓扑
双绞线以太网中的所有计算机共享一个通信介 质,计算机必须竞争对介质的控制,并且一个 特定的时间只有一台计算机能进行传输。 实质是总线结构
物理拓扑与逻辑拓扑可能是不同的
网络接口卡与布线方案
为使改变布线方案而不改变接口硬件称为可 能,许多网络接口支持多种布线方案 尽管有多种连接器,但是一个特定接口在一 个时间内只能使用一种布线方案 优点:
2. 细缆以太网布线
与粗缆以太网布线的区别
使用比粗缆以太网更细、更柔软的同轴电缆 安装与运行比粗网简单 由于完成收发器功能的硬件被做在网卡里,所 以外部无需外部收发器
通过BNC连接器直接连接每台计算机
BNC
2. 细缆以太网布线
与粗缆以太网相似的地方
均采用同轴电缆,具有良好的屏蔽性 均需要终止器 采用总线拓扑 具有相似的电子特性
2. 小型办公室局域网布线
线缆的选用 1. 一般总线结构的局域网多使用铜轴电缆,不过我 们这里主要讲星形结构的局域网,所以不作详细介绍。 2. 星形结构的局域网所用的线缆大多是双绞线 (Twisted pair cable)。它是由两根绝缘导线互相绞合 而成。双绞线可分为两类:无屏蔽双绞线 (UTP)和屏蔽 双绞线 (STP)。 屏蔽双绞线与无屏蔽双绞线主要的不同是增加了一 层金属屏蔽护套。这层屏蔽护套的主要作用是为了增强 其抗干扰性,同时可以在一定程度上改善其带宽。但是 由于价格比无屏蔽双绞线贵,安装也比较困难,加之小 型局域网结构简单、设备少,所以没有必要使用屏蔽双 绞线。
1.家庭布线(LAN无服务器共享上网)
配置路由 网络的灵魂是软件。当我们布完线,架好 硬件之后,就要对路由器进行配置了。 根据用户的实际情况设置“xDSL”的参数。 将“DHCP Server”设为“Enabled”,这样就 可以让所有计算机自动获得一个“内网IP” 。 启动防火墙功能,这样可以杜绝来自外部的 大部分攻击。
价格最贵
4. 三种布线方案的优缺点
细缆布线方案
优点:计算机与网络的连接变得简单
价格比粗缆便宜,但比双绞线贵
缺点:连接易断开,继而破坏整个网络
4. 三种布线方案的优缺点
双绞线布线方案
优点:网络不易偶然断开 价格最便宜
5. 拓扑悖论
物理拓扑
双绞线以太网形成一个典型的星形结构,每台 计算机都有一条到中心集线器的专用连接。
1.家庭布线(LAN无服务器共享上网)
小提示:在规划时,宁可多增几条网线,多增几个网点, 也不要等到一切都成形之后再去增移,那时就太 费周折了。
1.家庭布线(LAN无服务器共享上网)
合理布线
合理布线是使“网络”畅通的基本条件。首先要选 择好的网络介质,现在市场上的超五类线价格一般为1 元/米,水晶头2元/个,网点模块28元/个。以四室二厅, 每室(厅)两个网点为例计算,共需布线12条,使用12 个水晶头、12只模块和约40米的网线,总计400元左右。 其次要走独立线路,不要和其它电线等混绕在一起,最 好能使用独立的PVC管走线,否则会影响网络的速度。 再次要使用好的工具来制作水晶头和模块,减少由于工 具引起的浪费。最后要对已经布好的网线进行测试并标 记,这样做有利于日后发现并解决网络问题。
最初的以太网布线方案中,共享介质由粗的 同轴电缆组成;
连接在网络上的每台计算机都要求有一个称 为收发器的硬件设备,它连接在共享电缆上 并通过AUI电缆连接在计算机的网络接口上。
1. 粗缆以太网布线
多路复用连接
解决单个收发器必须与以太网电缆分开安装的 问题 允许多台计算机通过一个收发器连接到网络上 具备冲突监测的功能
3. 机房布线
机房布线特殊性
在计算机机房建设中,电源线和网络线 的布设是一件非常重要的事情。这两类线布 设得好的机房,电脑运行正常、故障率低, 教师上课也顺手,课堂教学效率大大提高; 反之,则故障频频,课堂教学质量无法得到 保证。
3. 机房布线
电源线的布设 现今不少学校机房内的学生机220V交流电源线 的布设都是采用若干个多孔插座相互串接的方法, 这种连接非常简单,但其弊端很多:以每个多孔插 座连接4台电脑计,连续串接5个多孔插座就连接了 20台电脑,这20台电脑如果同时开机,则瞬间产生 的巨大冲击电流很容易将第一个多孔插座的交流保 险丝烧毁。也许有人会说,20台主机同时开机的几 率很小,可是如果这20台电脑的显示器在上次使用 后没有关闭电源开关(因为需手动关闭),那么总 电源接通瞬间仅这20台显示器产生的冲击电流也足 以引发同样故障。
1.家庭布线(LAN无服务器共享上网)
选择设备 选择一个好的宽带路由是组建家庭网络的重要 条件。它应包含以下几个功能: IP捆绑功能、 DHCP服务、网络防火墙、密码保护等。笔者在三次 实战中,都选择了台湾制造的“Broadband Router”,它的功能齐全,设置方便,而且价格也 只有280元。 这种宽带路由大小为20×10×3cm(HWD),路 由后部面板有两个LAN口可以接小区的网线(用其 中一个),有四个WAN口分别用来接交换机及书房 计算机,通往其它各室的网线则接在交换机上。现 在300元左右的交换机种类繁多,选择时只要其接 口数量不少于家庭网点总数就可以了。
3. 双绞线以太网布线
采用双绞线
采用多路复用的思想,以集线器作为网络的 中心 要求每台计算机都有一块网卡和一条网卡到 集线器的直接连接,这一连接使用双绞线和 RJ-45连接器。
RJ-45连接器
4. 三种布线方案的优缺点
粗缆布线方案
优点:使用一个分离的收发器布线,允许计算 机在不破坏网络的情况下被改变 缺点:分离器通常安装在难以到达的地点,寻 找、测试失效的分离器变得困难
一个站点能选择一种布线方案或在不替换接口 硬件的情况下改变成不同的布线方案 当站点转移到一种新的布线方案时计算机的物 理地址保持不变
9.2.3 布线方案与其他网络技术
Local布线方案
IBM令牌环布线方案
8.3 局域网布线实例
家庭布线(LAN无服务器共享上网) 小型办公室局域网布线 机房布线 企业局域网应用方案 无线局域网络系统组建
网络速度
CPU的速度
网络以硬件能支持的最高速度运行,它的速 度不依赖于连接的计算机的CPU速度
8.2 网络接口硬件与网络的连接
网络接口硬件
网络接口卡与网络的连接
布线方案与其他网络技术
8.2.1 网络接口硬件
解决网络速度与CPU速度之间的差别:CPU不 处理位串的接收与发送,而由一种专用的硬 件连接着计算机与网络,并处理包传输与接 收的所有细节。
第8章 局域网布线、物理拓扑结构 与接口硬件
介绍局域网的各种布线方案,包括接口硬件 的选择与拓扑结构的确定
本章学习要求
理解:各种局域网布线方案
应用:根据局域网实际情况,制定合理的布
线方案
概述
计算机与局域网的速度
网络接口硬件与网络的连接
局域网布线实例
8.1 计算机与局域网的速度
2. 小型办公室局域网布线
布线实例
2. 小型办公室局域网布线
布线步骤
第一步:计算机设备全部到位后,应合理摆放集线器的 位置(原则是尽量考虑到每台联网计算机的距离不能离集 线器太远)。 第二步:根据场地实施合理布线,并细心制作双绞线的 接头(这是小型局域网布线的关键)。 第三步: 利用网络测试仪检查已做好接头的网线,如果 全部通过,即可进行计算机和集线器的连接工作。注意 集线器和网卡连接指示灯的情况。 第四步:配置计算机操作系统的网络选项,添加如TCP/ IP、IPX等协议,定义用户名、工作组、工作域名,重新 启动计算机即可在“网上邻居”中找到局域网中其它计 算机了。
网络适配卡或网络接口卡(NIC,简称网卡)
网卡
网卡功能
网卡负责网络中使用的电子信号、数据发送 或接收所要求的速率以及网络帧格式的细节。
不同网络使用不同的网卡 具有足够的电路,独立于CPU运行
8.2.2 网络接口卡与网络的连接
网络接口卡与网络之间使用的连接类型依赖 于网络技术;
2. 小型办公室局域网布线
器材选购
集线器(HUB):考虑到局域网中的计算机数量和 需要到达的网络速度,选择10M或者100M的8口 或8口以上的集线器。
2. 小型办公室局域网布线
选择网络结构 一般小型局域网接入的电脑数量不多,布线长度较 短,所以可以选择总线结构和星形结构两种网络拓扑结 构。 1. 总线结构是使用一条线缆作主干线缆,网上所有 设备都是与主干线缆相连接的。 2.星形结构是通过一个中心结点连接的。这个中心 结点为控制结点,任意两个结点的通信都必须通过它。 这种结构通常使用集线器(HUB)作为中心连接设备,连 接多台计算机。 组建的时候如果条件允许(比如能够购买集线器), 我们还是建议大家使用星形结构,毕竟比较易于今后的 管理和维护。
3. 机房布线
电源线的布设 正确的电源线布设方法是:分组点接。使用标 准电源护套线,每隔1.5米左右接入一只20A三芯国 标插座(即墙上嵌入的独立插座)作为一个点,再 将上述多孔插座接入这个点。仍如上例,增加5只 这样的三芯插座就可解决问题。还有就是每一组 (可视实际情况分10台或16台为一组)由一个空气 开关控制,整个电脑教室可分为4-6组。现在有些 学校电源线施工比这还要讲究,不但每一个多孔插 座都单独拉线,而且显示器电源也分组控制。
网络接口卡与网络之间使用的连接细节不依 赖于网络技术。
以太网的三种布线方案
粗缆以太网布线
ห้องสมุดไป่ตู้缆以太网布线
双绞线以太网布线
三种布线方案的优缺点 拓扑悖论 网络接口卡与布线方案
1. 粗缆以太网布线
网卡
