建设工程施工规划验线

建设工程施工规划验线是确保建设工程按照规划审批要求进行建设的重要环节。

在建设工程施工过程中，规划验线工作起到了监督和检查的作用，确保建设项目按照批准的规划设计进行施工，保障了国家、集体的利益，同时也限制了部分企业企图私自扩大建设规模的不正当行为。

规划验线的主要目的是对建设单位的规划许可范围进行检验，包括面积、挖深等方面的核查。

面积的测定以建设单位工程建设项目的长宽数据显示，挖深则以地面标高0.00为基准。

在建设单位对审批用地做好基础建设工作之后，需要报送相关资料和许可证明申请验线测量。

验线测量通常采用网络RTK或在图根点上架设全站仪对放线点桩位进行实测，对与规划条件有关的周围地物（建筑、道路、高压线、管线、用地红线等）进行实地测量。

在进行规划验线之前，建设单位需要满足一些场地条件和资料条件。

场地条件包括建设用地范围内应拆除的建筑物、构筑物已拆除完毕，完成施工场地清理、平整并实施放线；场地留有固定的放线标志。

资料条件包括相应测绘资质单位制作的符合有关规定的放线成果（含纸质和电子图）；建设工程规划许可证、建筑施工设计图纸的一层平面图、相关的管线工程施工设计图纸（核准图原件）；涉及城市道路、河道及其他外部条件的，需提供外部条件资料；涉及相邻权属土地的，需提供有效的地籍图和实地边界标志线；已进行放大样（预放线）的，需提供放大样成果图；桩基工程的验线，应提供桩位坐标点。

建设单位在完成基础施工并实施放线后，需要向规划部门提交验线申请和测绘单位出具的放线测量报告。

规划部门接到申请后，将组织人员到现场进行验线。

验线时，需要核准并完成以下内容：定位放线测绘单位资质是否符合规划要求；建设工程的定位放线成果是否符合建设工程规划许可证及其附件、附图的要求；施工放线是否符合经审定的建筑工程设计方案总平面图、坐标定位图等技术资料的要求；施工放线是否符合相关法律法规、政策、规范的要求。

如果规划验线符合要求，规划部门将发给验线合格意见，随建设工程规划许可证一并发给建设单位。

建设工程验线流程

建设工程验线流程建设工程验线是指在建设工程施工过程中，对于已经完工的构筑物、工程设备或其他建筑物进行检查、测量、调整等工作，以确保其符合设计图纸和规划要求的过程。

验线是保证建设工程质量的重要环节，也是保障工程安全的重要措施。

建设工程验线的具体流程如下：一、前期准备在验线前，应先收集好有关建设工程的各类资料，包括设计图纸、规划要求、施工方案、工程标准、验收标准等，以便于进行检查、测量和调整工作。

同时，还需要对验线的具体内容、验线的标准、验线的要求等进行深入了解和学习，明确各项工作的责任和要求。

二、验线的具体工作1.检查验收基础验线的第一步是对基础进行检查验收，包括地基基础、基础的平整度、基础的垂直度、基础的水平度等。

检查验收基础的目的是为了确保建设工程的基础牢固可靠，符合设计图纸和规划要求。

2.检查验收主体结构主体结构是建设工程的支撑体系，验线的重点也是在主体结构上进行检查验收。

主体结构包括墙体、柱子、梁、板等构件，验线主要是检查这些构件的垂直度、水平度、尺寸误差等，确保其符合设计要求。

3.检查验收装配结构装配结构包括门窗、钢结构、幕墙等构件，验线的目的是为了确保这些构件的安装位置、尺寸、垂直度、水平度等符合设计要求，同时还需要检查它们的密封性、抗风压性、抗震性等性能。

4.检查验收建筑设备建筑设备包括电器设备、管道设备、通风设备等，验线的目的是为了检查这些设备的安装位置、尺寸、连通性等是否符合设计要求，同时还需要检查它们的安全性、可靠性、使用效果等。

5.测量调整在检查验收的过程中，如果发现了某些构件或设备的误差超出了设计要求的范围，就需要进行测量调整。

测量调整的目的是为了达到建设工程的设计要求，提高建设工程的质量和安全性。

三、验线的记录和报告验线结束后，还需要对验线的结果进行记录和报告。

记录要详细、准确，包括验线的时间、地点、工作内容、结果等；报告要及时、清晰，包括验线的目的、过程、结果和建议等。

建设工程放线验线测量记录表

4．放线记录和验线记录由测量负责人和验线人分别填写清楚，有更改处必须盖校对章。
5．建设基地如涉及现有通道、绿化、地上地下管线、人防设施、测量及水文标志、文物古墓等问题，建设单位应立即与有关业务主管部门联系，妥善处理后方可施工。
6．本表为《建设工程规划许可证》附件，与其有同等法律效力，应长期保存。
7．未经验线或复验而开工的建设工程属违法建设。
一、放线记录(由放线单位填写)
建设工程平面定位图及测量成果(注明建设工程平面尺寸及实测坐标)
附
件
放线人：
日期：年月日
放线单位(章)：
日期：年月日
二、验线记录(由验线单位填写)
验收结果及意见
验线人：
年月日
±O．00复验结果及意见：
验线人：
年月日
施工中检查记录：
验线人：
年月日
执法单位参加人：
年月日
建设单位参加人：
年月日
施工单位参加人：
年月日
6．批准的管线综合平面图；
7．(章)：
申请日期：年月日
填
表
说
明
1．本表一式三份，由建设单位、执法单位和规划行政主管部门各保存一份。
’2．建设工程开工前，建设单位应向规划行政主管部门申请验收，验线合格并签署意见后方可开工。
3．建筑工程施工至±O．00时或管线工程施工至覆土前，建设单位应向规划行政主管部门申请复验，经现场复验无误，验线者签署意见后方可继续施工或覆土。

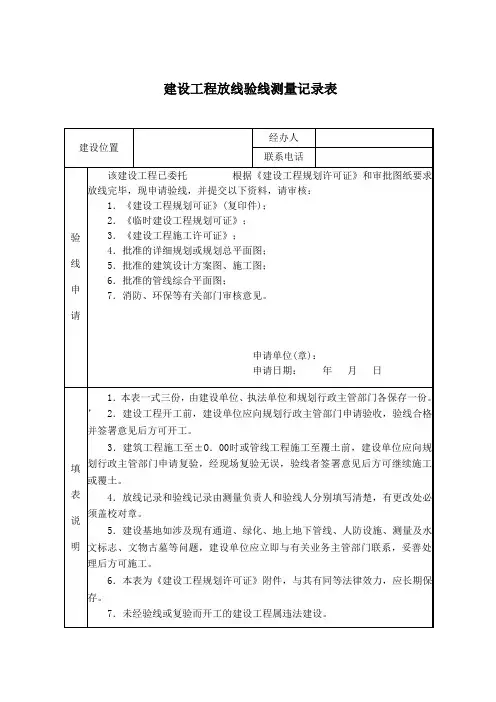

建设工程放线验线测量记录表
建设位置
经办人
联系电话
验
线
申
请
该建设工程已委托根据《建设工程规划许可证》和审批图纸要求放线完毕，现申请验线，并提交以下资料，请审核：

建设工程放线验线测量记录表样表

建设单位验线意见
验线人：
年月日
审核：
年月日
规划部门验收意见
验线人：
年月日
审核：
年月日
（本表一式四份，规划主管部门一份，建设单位一份，施工单位一份，测绘单位一份）
3．在基础基槽开挖完毕、房屋基础施工前（桩基础工程桩头定位后打桩前）以及建筑工程施工至±O．00时或管线工程施工至覆土前，建设单位应向规划行政主管部门申请验线，经现场验线无误，验线者签署意见后方可继续施工或覆土。
4．放线记录和验线记录由放、验线人填写清楚，有更改处必须盖校对章。
5．建设基地如涉及现有通道、绿化、地上地下管线、人防设施、测量及水文标志、文物古墓等问题，建设单位应立即与有关业务主管部门联系，妥善处理后方可施工。
5.《建设工程规划可证》
6.批准的详细规划或规划总平面图（电子文档一套）
7．批准的建筑设计方案图、施工图一层平面图（蓝图、电子版）
8．规划部门审批核发的特色化审查意见书一份
9.《施工许可证》
申请单位(章)：
申请日期：年月日
填
表
说
明
1．本表一式二份，由建设单位和规划行政主管部门各保存一份。
2．建设工程开工前，建设单位应向规划行政主管部门申请放线并签署意见后方可开工。
6．本表为《建设工程规划许可证》附件，与其有同等法律效力，应长期保存。
7．未经放线或验线而开工的建设工程属违法建设。
放线记录表一
建设工程平面定位图及测量成果(注明建设工程平面尺寸及实测坐标)
附
件
见后附件
放线人：
日期：年月日
放线单位(章)：
日期：年月日
验线记录表二
建设工程规划许可证号

建筑工程放线、验线总结.doc

建筑工程放线、验线总结建筑工程放线、验线总结一、施工测量准备工作1.熟悉图纸了解设计意图，掌握图纸的各有关数据。

如总平面图定位尺寸，建筑物轴线尺寸，基础图的各部位尺寸。

在熟悉图纸时应随时做好记录，以便在具体测放工作时查找。

2.现场踏勘全面了解现场的水文地质、地形、地貌情况、检查，核实建设方所提供的原有测量控制点，并办理与建设方对测量点的确认工作。

根据测量控制点，放出现场平整线，以便为测量施工提供条件。

3.检查校正测量仪如经纬仪、全站仪、水准仪、标尺、钢尺等，使用前应做好校正，以保证测量精度。

4.制定测量计划按施工进度要求，精度要求，制定测量方案，根据图纸中数据计算和绘制测量草图。

5.建筑物的定位根据建筑基线或原有建筑物定位(如图1-1)图1-1建筑基线定位6.根据总平面提供的定位关系尺寸定位时先将原有建筑物的MP、NK延长在AB上交得1点和2点，确保1、2点在AB直线上，由2点量至3点，再由3点量至4点。

7.分别在3、4点安置经纬仪测量90°，测定出EG、FH方向线。

在该方向线上分别测定出E、G、F、H点，该方法也适用于只有原建筑，没有建筑基线A、B的情况，只要先按一定的距离由原建筑假设AB直线即可。

图1-2建筑方格网定位8.根据建筑方格网定位（如上图：建筑方格网定位图和下表所示）在建筑场地的方格网，根据建筑物坐标用直角坐标法测量。

1)由A、B点的坐标值算出建筑物的长度值a各宽度值b。

即a=268.24-226.00=42.24mb=328.24-316.00=12.24m2)在m点安置经纬仪，照准N点在MN直线上测定A,B，即A=MA=226-建筑的特点：1)规模大，分期分段施工。

2)结构复杂、层数多、基础深、机械化施工进度快、设备多样化、安装精度高。

2.高层建筑测量的特点：1)由于建筑物层数多，高度高，结构竖向偏差直接影响工程受力情况,故施工测量中要求竖向投点转度高，所选用的仪器和测量方法要适合结构类型、施工方法和场地情况。

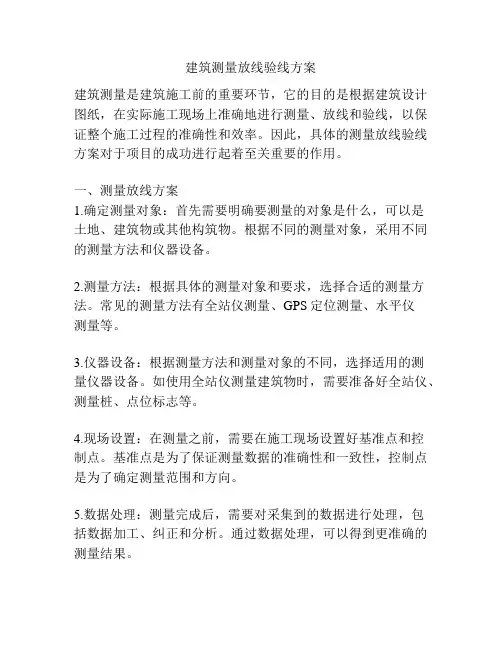

建筑测量放线验线方案

建筑测量放线验线方案建筑测量是建筑施工前的重要环节，它的目的是根据建筑设计图纸，在实际施工现场上准确地进行测量、放线和验线，以保证整个施工过程的准确性和效率。

因此，具体的测量放线验线方案对于项目的成功进行起着至关重要的作用。

一、测量放线方案1.确定测量对象：首先需要明确要测量的对象是什么，可以是土地、建筑物或其他构筑物。

根据不同的测量对象，采用不同的测量方法和仪器设备。

2.测量方法：根据具体的测量对象和要求，选择合适的测量方法。

常见的测量方法有全站仪测量、GPS定位测量、水平仪测量等。

3.仪器设备：根据测量方法和测量对象的不同，选择适用的测量仪器设备。

如使用全站仪测量建筑物时，需要准备好全站仪、测量桩、点位标志等。

4.现场设置：在测量之前，需要在施工现场设置好基准点和控制点。

基准点是为了保证测量数据的准确性和一致性，控制点是为了确定测量范围和方向。

5.数据处理：测量完成后，需要对采集到的数据进行处理，包括数据加工、纠正和分析。

通过数据处理，可以得到更准确的测量结果。

二、验线方案1.确定验线对象：验线是指在建筑施工过程中，对已经完成的施工工程进行检查和核实。

验线对象可以是建筑物的某个具体部位，如墙体、地板等。

2.验线方法：根据验线对象的不同，选择相应的验线方法。

验线方法包括测量和观察两种方式。

测量验线需要使用测量仪器设备，观察验线则需要对照设计图纸进行核对。

3.检查标准：在进行验线时，需要参照相关的建筑设计图纸和规范要求，检查施工工程是否符合要求。

例如，墙体的垂直度是否达到设计要求，地板的平整度是否符合标准等。

4.记录和整理：在验线过程中，需要记录和整理验线结果。

对于不符合要求的地方，需要及时进行整改，并记录下来，以便后续跟踪和处理。

5.验收评定：验线完成后，需要进行验收评定，判断施工工程是否达到验收合格标准。

根据验收评定结果，可以决定是否进行后续的施工工作。

综上所述，建筑测量放线验线方案是建筑施工的重要环节，它直接影响到项目的质量和进度。

建设工程放线验线测量记录表

规划放线、验线记录表放线记录表一验线记录表二建筑工程±0.00验线报备表（±0.00核验）表三上海市建设工程施工现场项目部周安全检查记录表C5—5—1隐患责任单位签收填表人(并盖总包单位项目章或企业章）：填表日期:年月日注：1、本表由工地总包单位填写每周检查或节前、后检查和专项检查的情况，也作为工地总包单位所属企业对工地进行月度检查时使用。

2、带队检查负责人须为总包项目经理或项目分管安全负责人，当作为企业对工地每月检查时则为企业检查人员。

3、隐患代号根据《关于本市建设工程安全生产隐患排查统计上报工作的通知》（沪建安质监[2021]第042号）文件中1～6类隐患的代号（即:1管理：包括制度、人员配置、持证上岗、方案、教育交底等;2机械设备;3用电；4安全设施；5个人防护用品；6其他）.4、日、周检查中隐患整改不力的,则在“旧"栏中打“√”。

4、总包单位对责任单位的整改情况进行复查、确认，对整改复查结论栏中填写日期和对打“√”。

上海市建设工程施工现场项目部周安全检查记录表C5—5-1隐患责任单位签收填表人（并盖总包单位项目章或企业章)：填表日期：年月日注：1、本表由工地总包单位填写每周检查或节前、后检查和专项检查的情况，也作为工地总包单位所属企业对工地进行月度检查时使用。

2、带队检查负责人须为总包项目经理或项目分管安全负责人，当作为企业对工地每月检查时则为企业检查人员。

3、隐患代号根据《关于本市建设工程安全生产隐患排查统计上报工作的通知》（沪建安质监［2021］第042号）文件中1～6类隐患的代号（即:1管理：包括制度、人员配置、持证上岗、方案、教育交底等；2机械设备；3用电;4安全设施；5个人防护用品；6其他）。

4、日、周检查中隐患整改不力的，则在“旧”栏中打“√”。

4、总包单位对责任单位的整改情况进行复查、确认，对整改复查结论栏中填写日期和对打“√”。

上海市建设工程施工现场项目部周安全检查记录表C5—5—1隐患责任单位签收填表人(并盖总包单位项目章或企业章）：填表日期：年月日注:1、本表由工地总包单位填写每周检查或节前、后检查和专项检查的情况，也作为工地总包单位所属企业对工地进行月度检查时使用。

建设工程放线验线测量记录表(样表)

3．在基础基槽开挖完毕、房屋基础施工前（桩基础工程桩头定位后打桩前）以及建筑工程施工至±O．00时或管线工程施工至覆土前，建设单位应向规划行政主管部门申请验线，经现场验线无误，验线者签署意见后方可继续施工或覆土。
4．放线记录和验线记录由放、验线人填写清楚，有更改处必须盖校对章。
5．建设基地如涉及现有通道、绿化、地上地下管线、人防设施、测量及水文标志、文物古墓等问题，建设单位应立即与有关业务主管部门联系，妥善处理后方可施工。
联系人
电话
施工单位
联系人
电话
设计单位
联系人
电话
监理单位
联系人
电话
验线要求
核对建筑物位置与红线（界线）关系是否与原批准件相
符，附建设工程放样验线测量成果图（原件）。
验线结果及意见：
验线人：
年月日
规划行政主管部门(盖章)：
参加人：
审核人：
年月日
建设单位（盖章）：
参加人：
审核人：
年月日
施工单位（盖章）：
参加人：
审核人：
年月日
测绘单位（盖章）：
参加人：
审核人：
年月日
（本表一式四份，规划主管部门一份，建设单位一份，施工单位一份，测绘单位一份）
建筑工程±0.00验线报备表（±0.00核验）表三
建设工程规划许可证号
工程名称
建设单位
联系人
电话
施工单位
联系人电话设计源自位联系人电话监理单位
联系人
电话
验线要求
核对建筑位置、高程与红线（界线）关系是否与原件批准相符。
建设单位验线意见
验线人：
年月日
审核：

测绘工程工作总结汇报报告7篇

测绘工程工作总结汇报报告7篇测绘工程工作总结篇120__年7月我荣幸的加入某某公司这个大家庭，随后来到某某项目部担任测量放线工作，我本着实事求是、以数据说话的原则在这快一年的工作中时刻提醒自己作为一名测量员所肩负的责任，严格遵守测量班组的职责，积极配合项目领导的工作。

回首这多半年的工作，现将履职情况小结如下：测量是工程的眼睛，是建筑工程之本，是工程中的各工种的标尺。

俗语说得好“无规矩不成方圆”。

没有它我们的工作就没了目标，就是盲目的工作，就成了盲人骑瞎马。

就会出现不应该出现的错误。

刚开始我以为测量放线是个很简单的工作，后来在工作中慢慢发现，其实不然，它也有好多要学习的地方。

在这一年的工作中时刻严格要求自己，不断加强自己的工作能力，和项目部技术人员互相交流，互相学习，增长避短。

对测量工作做到严格控制，和同事一起努力完成每一项测量任务：一、在施工测量之前，认真审图，对图上有误、有疑义的地方及时向领导及前辈们请教、咨询、学习。

测量放线中向同事学习，相互配合。

从陌生到熟悉，不断总结经验从原来平板放线需要的5、6个小时到后来2、3个小时，努力提高了工作效率，最终完成了从基础到主体完工的平板放线。

现在砌砖线也即将结束，保证砌砖正常进行。

测量放线后认真复合线的位置确保每条线的实际误差不超过半公分。

二、在工作中不断熟悉仪器。

现在水准仪、经纬仪，以及放线锥都能准确、快速的使用，完成了平板50线的测量，而没有出现较大问题。

现在室内50线也即将结束，确保二次浇筑的顺利进行。

三、放线之后，总要面临改线、补线的问题，这也是发现问题，解决问题的过程，使得我对疑义地方的理解、掌握，也培养严谨的工作态度。

当然我也明白社会在进步，时代在发展，只有不断学习，才能与时俱进，通过看书，向同事请教学习了更多的施工工艺和施工方法，了解了各项规范。

在如今高速发展的社会，不能自我提高就意味着落后，就不能适应目前施工建设工作的发展要求。

所以在今后的工作中，本着严格要求自己，在尽量减小误差，消灭错误的前提下。

放、验线测量标准

天津市建筑工程规划放线、验收测量标准第一部分总则测量工作是证后管理顺利实施的重要保障。

为保证建筑工程严格按照规划审批要求实施，促进城市建设的合理发展，保证城市公共和个人的合法利益，促进证后管理的深入开展，提高工作效率及规划放线、验收测量的规范性，特制定本规定。

测量单位在依据国家的有关法律法规和相关的技术标准实施测绘的基础上，应按本规定进行规划放线、过程查验测量、验收测量工作，对测量成果负责，并对照建设工程规划许可证编制相应建设工程规划放线测量技术报告（建筑工程）和建设工程规划竣工测量技术报告（建筑工程）。

第二部分建筑工程规划放线测量一、建筑工程规划放线测量工作要求（一）管理要求：测绘单位应严格按照建设工程规划许可证及其附件、附图进行放线，不得为未取得建设工程规划许可证或建设工程规划许可证已过期的建设项目放线；因现状地形条件无法满足建设工程规划许可证要求，测绘单位应及时通知建设单位到原审批部门申请变更后，再重新进行放线。

相关地物间距必须现场实测，现场实测的细部条件点在规划放线资料中必须体现。

规划放线图中标注的所有尺寸均为首层满外尺寸（包括保温层和外装饰层），标注位臵要与建设工程规划许可证总平面图相对应。

测量单位出具建设工程规划放线测量技术报告（建筑工程），经城市规划行政主管部门现场验线合格后，作为建设单位施工的法定依据。

（二）测量依据：规划放线测量工作采用1990年天津市任意直角坐标系，1972年天津市大沽高程系，按照城市规划行政主管部门确定的高程年代施测。

二、建设工程规划放线测量技术报告（建筑工程）要求建设工程规划放线测量技术报告（建筑工程）的内容必须真实、准确，保证测绘的科学性与严肃性，建设工程规划放线测量技术报告（建筑工程）应包括以下部分：（一）封面包括以下要点：建设工程规划许可证编号；项目名称；编制人；审核人；批准人；测量单位；测量单位资质；报告编制日期。

要点说明详见表1表1 建设工程放线测量技术报告（建筑工程）封面要点说明表（二）目录建设工程规划放线测量技术报告（建筑工程）的目录应当包括以下要点：1）规划放线测量技术报告正文；2）放线点成果表；3)放线成果数值对比表4）用地界址坐标表；5）临时水准点点之记；6）建筑工程规划放线图。

建筑物放线验线技术报告

阅读使人充实，会谈使人敏捷，写作使人精确。

——培根委托书编号：建筑物放线（验线）测量技术报告建设单位（个人）：建设工程规划许可证：建设项目名称：建筑单体名称：测量单位：编制人：审核人：批准人：法拉兹·日·阿卜——学问是异常珍贵的东西，从任何源泉吸收都不可耻。

．阅读使人充实，会谈使人敏捷，写作使人精确。

——培根XXXXXXXXXXXXXXXXXXXX年X月X日一、项目概述受XXX公司的委托，我室于20XX年XX月XX日对XX项目A16栋，A14栋、1号楼进行建筑物放线（定线），共定桩位X 点（J１-JX）。

二、坐落地点与规划用地许可证中的坐落地点相一致三、作业依据1、《城市测量规范》（CJJ/T8-2011）；2、《工程测量规范》（GB50026-2007）；3、《数字测绘成果质量检查与验收》（GB/T18316-2008）；4、建设单位提供的《建设工程规划许可证》；5、建设单位提供的规划管理部门审批图件；6、其它国家规划、测绘法律法规。

三、平面高程依据1、平面坐标系统采用XXXX坐标系，高程系统采用XXX高程基准。

2、已知二级控制点：XXX，XXX。

（详见控制成果表）四、放样方法说明法拉兹·日·阿卜——学问是异常珍贵的东西，从任何源泉吸收都不可耻。

．阅读使人充实，会谈使人敏捷，写作使人精确。

——培根1）、作业方法：采用XXXX全站仪在XXX控制点进行设站，定向XX控制点，经测边测角检查坐标无误后，进行定桩测量，每桩定桩完成后进行校核，校核无误后进行两次桩位坐标采集，两次桩位坐标数据平均值作为桩位坐标成果。

2）定线桩标志：土质地面使用木桩，桩面以铁钉作为定线标志；硬质地面用水泥钉或刻“十”标示。

3）精度要求：所放桩位的位置与规划许可的位置之差（按平面坐标计算）中误差不应大于±5MM。

五、质量结论经使用徕卡TC402全站仪重新设站检查，桩位坐标符合《城市测量规范》第9.2款中有关规定的要求,其它要求符合《城市测量规范》和《工程测量规范》等相关规定，可交付甲方使用。

开工验线测量报告

开工验线测量报告
以下是开工验线测量报告的示例：
项目名称：XX建筑项目
测量日期：20XX年X月X日
项目概况：
该建筑项目位于XX地区，总建筑面积XXX平方米，共有X 层。

项目由XX公司承建，建设周期为X个月。

测量目的：
本次开工验线测量旨在确认项目的地基测量及建筑的初步定位是否符合设计要求。

测量内容及方法：
1. 地基测量：
- 测量地面起伏情况及地基埋深；
- 测量地基土壤质量及承载力。

2. 建筑定位测量：
- 确认建筑的具体位置及偏差情况；
- 核实建筑的朝向和外轮廓线。

报告内容：
1. 地基测量结果：
- 地面起伏情况平均偏差＋5cm；
- 地基埋深平均偏差＋10cm；
- 地基土壤质量一致，承载力符合设计要求。

2. 建筑定位测量结果：
- 建筑位置误差平均不超过＋30cm；
- 建筑朝向与设计一致，外轮廓线与设计一致。

结论：
根据开工验线测量结果，地基测量符合设计要求，建筑定位基本准确。

建筑项目可以正常进行。

备注：
以上报告为本次开工验线测量的初步结果，最终报告将在项目竣工前提交。

如有任何问题，请随时与我们联系。

测量员签名：
日期：20XX年X月X日。

建设工程验线流程

建设工程验线流程
建设工程验线流程一般包括以下步骤：
1. 准备验线前资料：施工单位需要准备好施工图纸、验线表以及施工相关文件等资料，并核对图纸与实际施工情况的一致性。

2. 验线前准备工作：施工单位需要派遣技术人员和测量人员配合，对施工现场进行前期准备工作，包括悬挂测线器材、放线工具、测量仪器等，并确保这些工具设备的准确性和可靠性。

3. 指定放线基准点：工程验线一般从工程的基准点开始进行，施工单位需要根据图纸和设计要求，在施工现场的基准点位置进行布置。

这个基准点通常是一个具有固定基准线高程或者坐标的点，以便于后续的测量工作。

4. 进行放线测量：施工单位根据图纸要求，使用测线仪器和相关工具，进行测量和放线工作。

放线是将设计位置以线管、桥架或者管道等形式体现在施工现场的工作。

测量人员按照图纸要求和尺寸标注，在实际施工现场丈量出相应的位置和尺寸。

5. 检查验线结果：完成放线后，施工单位需要核对测量结果与图纸信息的一致性，确保放线的准确性和精度。

如发现不一致的情况，及时进行调整和修正。

6. 编制验线报告：验线完毕后，施工单位需要编制验线报告，记录放线的位置、尺寸和准确性等信息，并将报告交付给相关方，以供后续工作参考。

7. 验线结果核实：工程验线报告需要提交给相关方进行核实，包括设计单位、监理单位和建设单位等。

核实结果需要与设计要求进行对比，确保验线结果符合设计要求。

8. 记录和档案管理：验线报告和相关的测绘文件等需要进行记录和整理，按照工程档案管理的要求进行归档保存。

规划验线总结

规划验线总结1)规划验线流程：领取基础资料→判读基础资料（编写判读简述）→外业测绘(外业笔录）→内业绘图编写测绘报告→检查审核→提交报告2)内业人员判读规划局提供的基础资料（规划红线图、定位单、总平面图、一层平面图），并填写验线项目内部记录单(基础资料判读简述部分），以供外业人员参考。

判读内容及笔录要求如下:①查阅基础资料是否完整，笔录基础资料的文件类型、会签、盖章,以及是否提供四至尺寸、坐标、±0.00高程等情况。

②判断规划红线图与放线定位单、总平面图标注的尺寸分别是轴线尺寸还是外墙尺寸；③判断放线定位单与总平面图标注的四角坐标分别是轴线交点坐标还是外墙角点坐标;④判断规划红线图上标注的坐标、尺寸经换算后是否一致；⑤判断规划红线图与放线定位单、总平面图标注的四至距离及自身尺寸是否一致，若未标注在同一位置，则需换算至同一位置后比较；⑥判断放线定位单与总平面图标注的四角坐标是否一致，若未标注在同一位置，则需换算至同一位置后比较；⑦判断总平面图上所标注的±0.00高程采用的是何种高程系统，均需换算至“1985国家高程基准”；3)外业测绘人员需重视内业审图笔录所反映的情况，尽可能在外业解决存在的问题，并对问题的处理情况做好笔录。

外业实测的内容及要求如下: ①实测验线对象建筑物的平面位置（一般测量基础资料上标注的轴线交点坐标）。

验线建筑物未标明轴线位置时，需用钢尺测定轴线位置，经现场施工人员确认后实测其坐标。

如果轴线位置不易测量，则采用测量轴线延长线、测量外墙角点坐标并钢尺量测外墙厚度,经内业处理确定轴线交点坐标。

②红线图上标注的四至尺寸不能确定验线对象的唯一性时，需实测验线对象周边固定地物（如道路、非同一开发商建设的建筑物等），用于比较规划红线图图上量取的距离与实测距离.③外业±0.00位置高程测量均采用“1985国家高程基准”.现场高程测量流程图：④验线建筑物未施工至±0.00处时，一般采用两种方法：1.根据现场“▼±0.00"的红色油漆高程标记和询问现场施工人员来判断±0。

测量报告的制作要求

测量报告的制作要求一、（放线回单的制作要求）放线回单应载明以下内容：建设单位名称、建设工程名称、位置、规划许可情况、应拆建筑的拆除情况、放线测量成果、以及其他情况说明等。

二、（放线比较分析表的制作要求）放线比较分析表应将放线测量成果与依法审定的建筑工程施工图有关的建筑定位数据进行对照，制作建筑工程放线比较分析表。

三、（放线报告附图的制作要求）放线报告的附图应当在城乡规划主管部门审定的建筑工程总平面图上制作，并将拟建建筑工程的平面位置、控制角点坐标，以及与其他建（构）筑物的间距、与各类规划控制线的距离准确、清晰地标注在附图上。

四、（基础竣工验线回单的制作要求）基础竣工验线回单应载明以下内容：建设单位名称，建设工程名称，建设单位联系人及电话，建筑工程位置，施工单位、监理单位名称，基础竣工测量成果及情况说明等。

五、（基础竣工测量分析表的制作要求）基础竣工测量分析表应载明基础竣工测量成果数据、放线测量成果数据等内容，并与规划许可情况进行比较分析。

六、（基础竣工测量报告附图的制作要求）基础竣工测量报告的附图应在放线单位提供的放线报告附图上制作，并将建筑工程基础竣工总平面位置、间距，以及与其他建筑物、各类规划控制线的距离等的实测数据标注在附图上。

七、（建筑工程竣工验线回单的制作要求）建筑工程竣工验线回单应包括以下内容：建筑工程概况、竣工测量委托书（或协议）、放线单位名称（盖章）、资质证书及其法定代表人姓名、测绘作业人员姓名、建筑面积计算依据等。

其中，建筑工程概况应载明建设单位、建筑工程名称、施工单位名称、监理单位名称，建筑工程位置、建设工程规划许可证编号及签发时间、建设总规模，每栋建筑的层数以及其他应注明的情况等内容。

八、（建筑面积明细表的制作要求）建筑面积明细表应按照建设工程规划核实确认书的标准格式文本和内容制作，并将每栋建筑工程的建筑面积分别汇总，制作建筑面积汇总表。

建筑面积实测数据应与对应的规划许可数据进行比较，并注明其差值。
