高层结构六个比

合集下载

PKPM中的六个比值

PKPM中的六个比值

查看结果阶段,宏观需要控制的6大比值:1)周期比(第一扭转周期和第一平动周期的比值,a类建筑不应大于0.9;b类建筑不应大于0.85)反映结构的抗扭性质,satwe wzq.out 文件中察看2)位移比(保证结构具有足够的刚度,避免产生较大的位移影响结构的承载力、稳定性和使用要求,高规4.6.3),satwe wdisp.out 文件中察看最大层间位移与平均层间位移的比值(限制平面扭转不规则,考虑偶然偏心影响,抗震规范3.4.2)和最大层间位移角(抗震变形限制,不考虑偶然偏心影响)3)刚度比(侧向刚度规则要求抗震规范3.4.2要求),satwe wmass.out 文件中察看Ratx,Raty :X,Y 方向本层塔侧移刚度与下一层相应塔侧移刚度的比值;Ratx1,Raty1 : X,Y 方向本层塔侧移刚度与上一层相应塔侧移刚度70%的比值或上三层平均侧移刚度80%的比值中之较小者4)楼层抗剪承载力、及承载力比值(竖向规则要求之一抗震规范3.4.2 ,限制楼层承载力突变),satwewmass.out 文件中察看Ratio_Bu5)剪重比(抗震规范5.2.5 限制抗侧力构件必须承担的剪力),satwe wzq.out 文件中察看整层剪重比6)刚重比(结构的侧向刚度和重力荷载的比值)影响结构稳定和重力二阶效应,satwewmass.out 文件中察看结构整体稳定验算结果再补充两个比值!7) 参与振动质量比:即有效质量系数注:要密切关注有效质量系数是否达到了要求。

若不够,则地震作用计算也就失去了意义。

wmass.out中可察看8) 倾覆力距比短肢剪力墙结构《高规》7.1.2条:抗震设计时筒体和一般剪力墙承受的第一振型底部地震倾覆力距不宜小于结构总底部地震倾覆力距的50%;一、二、三级短肢剪力墙轴压比不宜大于0.5、0.6、0.7,对一字形短肢剪力墙轴压比限值相应降低0.1。

框架-剪力墙结构新抗震规范第6.1.3条、高规8.1.3条规定,框架-剪力墙结构,在基本振型地震作用下,若框架部分承担的地震倾覆力矩大于总地震倾覆力矩的百分比50%,其框架部分的抗震等级应按框架结构确定,柱轴压比限值宜按框架结构采用。

100米高层剪力墙与标准层面积比值

100米高层剪力墙与标准层面积比值

100米高层剪力墙与标准层面积比值
剪力墙是用于提供建筑结构抗震性能的重要组成部分。

剪力墙的高度与标准层面积的比值可以用来评估建筑结构的特征。

在一般情况下,剪力墙的高度与标准层面积的比值应该在合理的范围内。

然而,对于具体的100米高层建筑来说,剪力墙与标准层面积比值的确切数值取决于多种因素,包括但不限于以下几点:
1. 结构设计要求:不同地区和国家的结构设计规范可能会有不同的要求,其中包括对剪力墙的强度和布置的规定。

这些规定将直接影响到剪力墙与标准层面积的比值。

2. 地震设计参数:剪力墙的比值也受到建筑所处地区的地震设计参数的影响。

地震设计参数包括地震烈度、场地分类等因素,这些因素对剪力墙的数量和布置方式都会产生影响。

3. 建筑功能需求:不同类型的建筑对剪力墙的需求也会有所差异。

例如,办公楼和住宅楼的设计需求可能不同,因此剪力墙与标准层面积比值也会有所差异。

综上所述,剪力墙与标准层面积比值在具体建筑中需根据结构设计要求、地震设计参数和建筑功能需求等因素进行详细计算和评估。

请咨询专业结构工程师或遵循相关的结构设计规范以获得更准确的比值数值。

PKPM高层结构设计中经常要控制轴压比、剪重比、刚度比、周期比、位移比和刚重比“六种比值”

PKPM高层结构设计中经常要控制轴压比、剪重比、刚度比、周期比、位移比和刚重比“六种比值”

PKPM高层结构设计中经常要控制轴压比、剪重比、刚度比、周期比、位移比和刚重比“六种比值”高层结构设计中经常要控制轴压比、剪重比、刚度比、周期比、位移比和刚重比“六种比值”,-1、轴压比:主要为控制结构的延性,规范对墙肢和柱均有相应限值要求-2、剪重比:主要为控制各楼层最小地震剪力,确保结构安全性-3、刚度比:主要为控制结构竖向规则性,以免竖向刚度突变,形成薄弱层-4、位移比:主要为控制结构平面规则性,以免形成扭转,对结构产生不利影响。

-5、周期比:主要为控制结构扭转效应,减小扭转对结构产生的不利影响-6、刚重比:主要为控制结构的稳定性,以免结构产生滑移和倾覆-位移比(层间位移比):-1.1 名词释义:-(1)位移比:即楼层竖向构件的最大水平位移与平均水平位移的比值。

-(2) 层间位移比:即楼层竖向构件的最大层间位移角与平均层间位移角的比值。

-其中:-最大水平位移:墙顶、柱顶节点的最大水平位移。

-平均水平位移:墙顶、柱顶节点的最大水平位移与最小水平位移之和除2。

-层间位移角:墙、柱层间位移与层高的比值。

-最大层间位移角:墙、柱层间位移角的最大值。

-平均层间位移角:墙、柱层间位移角的最大值与最小值之和除2。

-1.3 控制目的: -高层建筑层数多,高度大,为了保证高层建筑结构具有必要的刚度,应对其最大位移和层间位移加以控制,主要目的有以下几点:-1 保证主体结构基本处于弹性受力状态,避免混凝土墙柱出现裂缝,控制楼面梁板的裂缝数量,宽度。

-2 保证填充墙,隔墙,幕墙等非结构构件的完好,避免产生明显的损坏。

-3.控制结构平面规则性,以免形成扭转,对结构产生不利影响。

-1.2 相关规范条文的控制:-[抗规]3.4.2条规定,建筑及其抗侧力结构的平面布置宜规则,对称,并应具有良好的整体性,当存在结构平面扭转不规则时,楼层的最大弹性水平位移(或层间位移),不宜大于该楼层两端弹性水平位移(或层间位移)平均值的1.2倍。

人员结构表

人员结构表

人员结构表人员结构简介通常指的是一个组织、公司、团队或部门内部不同类型人员的构成比例和分布情况。

这种结构可以基于多种因素来划分,如职位、职能、学历、经验、性别、年龄等。

以下是一个简化版的人员结构简介示例:XX公司人员结构简介截至XXXX年XX月XX日一、总体结构总人数:XX人全职员工:XX人(占比XX%)兼职/临时员工:XX人(占比XX%)二、按职位层级划分高层管理:XX人(占比XX%)总裁/CEO:X人副总裁/CTO/CFO等:X人其他高层管理者:X人中层管理:XX人(占比XX%)部门经理/主管:X人项目经理:X人其他中层管理者:X人基层员工:XX人(占比XX%)前台/行政:X人销售/市场:X人技术/研发:X人人力资源:X人财务/会计:X人其他基层员工:X人三、按学历划分博士:X人(占比XX%)硕士:XX人(占比XX%)本科:XX人(占比XX%)大专及以下:XX人(占比XX%)四、按工作经验划分5年以下:XX人(占比XX%)5-10年:XX人(占比XX%)10年以上:XX人(占比XX%)五、按性别划分男性:XX人(占比XX%)女性:XX人(占比XX%)六、按年龄划分25岁以下:XX人(占比XX%) 25-35岁:XX人(占比XX%) 35-45岁:XX人(占比XX%) 45岁以上:XX人(占比XX%)请注意,以上数据仅为示例,实际数据会根据公司的具体情况而有所不同。

人员结构简介对于了解一个组织的运营状况、人力资源配置以及未来发展规划都具有重要意义。

在制定人员招聘计划、培训计划或晋升计划时,这些数据都是非常重要的参考依据。

XX公司人员结构简介表格请注意,表格中的“XX”和“XX%”应替换为实际的人数和百分比。

此外,确保各分类下的总人数和占比加起来等于整体的总人数和100%。

这个表格可以根据您的具体需求进行调整和扩展。

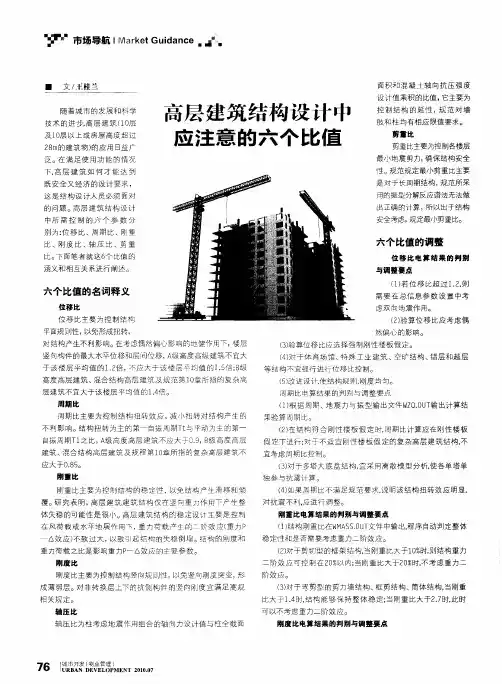

高层建筑结构设计中应注意的六个比值

高层建筑结构设计中应注意的六个比值
等 结构 不宜 强行进 行位 移 比控 制。 () 进设 计, 结构 规 则闱1 5改 使 度均 匀。 周期比 电算结 果的判 别与调 整要 点
对 结构 产生不 利影 响。 在考 虑偶 然偏心 影 响的地 健作 用下, 楼层 竖 向构件 的最 大水平 位移 和层 间位移 , 级 高度 高级 建 筑不 宜大 A 于 该 楼层 平 均值 的12 , .信 不应 大 于 该楼 层 平 均值 的15 :级 .信 8
高度 高层 建 筑 、 混合 结构 高层 建 筑及 规范 第 1 m所 指 的复 杂高 0 层建 筑不 宜大 于该 楼层 平均 值 的14 。 . 倍
周期 比
() 据 周 期、 震 力 与振 型 输 出文件 W QO T 出计 算结 1根 地 Z .U 输
果验算 周期 比。
周期 比主要 为控 制 结构 扭 转 效 应 , 小 扭转 对 结构 产 生 的 减
别 为: 移 比 、 期 比 、 重 位 周 刚
安全考虑 , 规定最小剪重比。
比 、刚 度 比 、 压 比 、剪 重 轴
比。 下面笔 者 就 这6 比值 的 个
六个比值的调整
位 移 比 电算 结 果 的判 别
涵 义和相 互关 系进行 阐述 。
与调整 要点
( ) 位 移 比超 过 1., I若 2 则
可 以不考 虑重 力二阶 效应 。
刚度 比电算结果 的判 别与调整 要点
7 j 6
监高
:㈣ 。 。
市 导 aeGi n . 场 航I rt u a e ^ M k d c
表 1周 期 、 震 力与振 型 输 出文 件 . 地
() 果 周期 比不满 足 规 范要 求, 明该 结构 扭 转效 应 明显, 4如 说

高层建筑结构六个比

高层建筑结构六个比

高层结构设计中的六个比如和控制?高层结构设计中经常要控制轴压比、剪重比、刚度比、周期比、位移比和刚重比“六种比值”,1、轴压比:主要为控制结构的延性,规范对墙肢和柱均有相应限值要求2、剪重比:主要为控制各楼层最小地震剪力,确保结构安全性3、刚度比:主要为控制结构竖向规则性,以免竖向刚度突变,形成薄弱层4、位移比:主要为控制结构平面规则性,以免形成扭转,对结构产生不利影响。

5、周期比:主要为控制结构扭转效应,减小扭转对结构产生的不利影响6、刚重比:主要为控制结构的稳定性,以免结构产生滑移和倾覆1. 位移比(层间位移比):1.1 名词释义:(1)位移比:即楼层竖向构件的最大水平位移与平均水平位移的比值。

(2) 层间位移比:即楼层竖向构件的最大层间位移角与平均层间位移角的比值。

其中:最大水平位移:墙顶、柱顶节点的最大水平位移。

平均水平位移:墙顶、柱顶节点的最大水平位移与最小水平位移之和除2。

层间位移角:墙、柱层间位移与层高的比值。

最大层间位移角:墙、柱层间位移角的最大值。

平均层间位移角:墙、柱层间位移角的最大值与最小值之和除2。

1.3 控制目的:高层建筑层数多,高度大,为了保证高层建筑结构具有必要的刚度,应对其最大位移和层间位移加以控制,主要目的有以下几点:1 保证主体结构基本处于弹性受力状态,避免混凝土墙柱出现裂缝,控制楼面梁板的裂缝数量,宽度。

2 保证填充墙,隔墙,幕墙等非结构构件的完好,避免产生明显的损坏。

3.控制结构平面规则性,以免形成扭转,对结构产生不利影响。

1.2 相关规范条文的控制:[抗规]3.4.2条规定,建筑及其抗侧力结构的平面布置宜规则,对称,并应具有良好的整体性,当存在结构平面扭转不规则时,楼层的最大弹性水平位移(或层间位移),不宜大于该楼层两端弹性水平位移(或层间位移)平均值的1.2倍。

[高规]4.3.5条规定,楼层竖向构件的最大水平位移和层间位移,A、B级高度高层建筑均不宜大于该楼层平均值的1.2倍;且A级高度高层建筑不应大于该楼层平均值的1.5倍,B级高度高层建筑、混合结构高层建筑及复杂高层建筑,不应大于该楼层平均值的1.4倍。

结构设计中高层建筑需控制的“九个比值”及调整方法

结构设计中高层建筑需控制的“九个比值”及调整方法

如 同最 小配 筋率 的要求 ,算 出来 的 地震剪 力 如果达 不 到规 范的 最 低要求 , 就要 人为 提高 , 并按 这个最 低要 求完 成后续 的计 算 。 1 . 3刚度 比 :主要 为控 制 结 构竖 向规 则性 ,以免 竖 向 刚度
突变 ,形 成薄 弱层 。
1新抗 震 规 范 附 录 E .规 定 ,筒 体结 构 转 换 层 上下 层 的 ) 21 侧 向刚度 比不 宜大 于 2 。
随着 我 国社会 经济 的迅 猛发 展 ,越来 越 多的高 层建 筑像 雨 后 春 笋一样 在全 国各 地拔 地而起 。本 文对 高层 结构 设计 中需 控 制的 “ 个 比值 ”进 行 了较详 细 的说 明和介绍 。 六 1六个 比值 _ 1 轴压 比 :主 要 为控 制 结构 的延性 ,规范 对 墙肢 和 柱 均 . 1 有 相应 限值 要求 。轴 压 比是 指有 地震 作用 组合 的柱 组合 轴压 力 设 计值 与柱 的全 截面 面积 和砼轴 心受 压抗 压强 度设 计值 乘积 的 比值 ,是 影 响柱 子破坏 形 态和延 性 的主 要因素 之一 。轴 压 比限 值 的依 据 是理 论 分 析 和试 验 研 究并 参 照 国外 的类 似 条 件 确 定 的 , 基准值 是对 称配 筋柱 大小偏 心受 压状态 的轴压 比分界值 。 其 1 _ 2剪重 比 :主要 为 控 制各 楼 层最 小地 震 剪力 ,确保 结 构 安 全 性 。 规 范上 虽 然没 有 明 确要 求 6 区 剪重 比 的控 制 ,但 度 般 经验 还是 按 0 0 . 8的楼层 最 小剪 力 系数 值考 虑 。这个 要 求 0



厘 I 硝亍 建 筇 斛学 凡
结 构 设 计 巾 高 层建Fra bibliotek筇 需控 制的 “ 个 比 值 ” 及 调整 方 法 九

高层设计六大比值调整方法

高层设计六大比值调整方法

高层设计六大比值调整方法说明:确保结构安全性,以免竖向刚度突变,见抗规3.4.2,见高规4.3.5。

周期比不满足要求,提高结构的扭转刚度;总的调整原则是加强结构外围墙、柱或梁的刚度,说明结构的扭转刚度相对于其两个主轴(第二振型转角方向和第三振型转角方向,则说明结构的经济技术指标:1、轴压比:主要为控制结构的延性,规范对墙肢和柱均有相应限值要求,见抗规6.3.7和6.4.6,高规6.4.2和7.2.14。

轴压比不满足时的调整方法:1)程序调整:SATWE程序不能实现。

2)人工调整:增大该墙、柱截面或提高该楼层墙、柱混凝土强度。

2、剪重比:主要为控制各楼层最小地震剪力,确保结构安全性,见抗规5.2.5,高规3.3.13。

这个要求如同最小配筋率的要求,算出来的地震剪力如果达不到规范的最低要求,就要人为提高,并按这个最低要求完成后续的计算。

剪重比不满足时的调整方法:1)程序调整:在SATWE的“调整信息”中勾选“按抗震规范5.2.5调整各楼层地震内力”后,SATWE按抗规5.2.5自动将楼层最小地震剪力系数直接乘以该层及以上重力荷载代表值之和,用以调整该楼层地震剪力,以满足剪重比要求。

2)人工调整:如果还需人工干预,可按下列三种情况进行调整:a)当地震剪力偏小而层间侧移角又偏大时,说明结构过柔,宜适当加大墙、柱截面,提高刚度;b)当地震剪力偏大而层间侧移角又偏小时,说明结构过刚,宜适当减小墙、柱截面,降低刚度以取得合适的经济技术指标;c)当地震剪力偏小而层间侧移角又恰当时,可在SATWE的“调整信息”中的“全楼地震作用放大系数”中输入大于1的系数增大地震作用,以满足剪重比要求。

3、刚度比:主要为控制结构竖向规则性,以免竖向刚度突变,形成薄弱层,见抗规3.4.2,高规4.4.2;对于形成的薄弱层则按高规5.1.14予以加强。

刚度比不满足时的调整方法:1)程序调整:如果某楼层刚度比的计算结果不满足要求,SATWE自动将该楼层定义为薄弱层,并按高规5.1.14将该楼层地震剪力放大1.15倍。

建筑结构不规则程度的判断

建筑结构不规则程度的判断

46
简答题:
简述哪些结构布置类型属平面不规则?
47
六、竖向不规则
序 号 B1 B2 竖向不规则内容 侧向刚度(注5)小于 相邻上层的 侧向刚度小于其上相邻 三层平均值的 一般不 规则 70% 80% 特别不 超限程度 规则 控制 60% 70%
48
地下1层(层高3000),地上18层(底层3600、标准 层2850)剪力墙结构住宅。 剪切刚度判断
• 多层结构周期比控制
20
多层钢结构实例:典型两个主轴方向动力特性相差太大 振型号 周 期 转角 平动系数 (X+Y) 扭转系数 1 0.9746 179.98 1.00 (1.00+0.00) 0.00 2 0.7078 173.03 0.02 (0.02+0.00) 0.98 3 0.4251 90.01 1.00 (0.00+1.00) 0.00
i层剪力i层层间位移52六竖向不规则竖向不规则内容一般不规则特别不规则超限程度控制b1侧向刚度注5小于相邻上层的7060b2侧向刚度小于其上相邻三层平均值的8070b3竖向抗侧力构件不连续见转换层53竖向不规则内容一般不规则特别不规则超限程度控制b4层间受剪承载力小于相邻上层的8065b5除顶层或高度小于主楼总高20的裙房高规外局部收进的水平尺寸大于相邻下一层的2530等效剪切刚度收进层小于下层的50连续两次收进后小于未收进层的30545556竖向不规则内容一般不规则特别不规则超限程度控制b4层间受剪承载力小于相邻上层的8065b5除顶层或高度小于主楼总高20的裙房高规外局部收进的水平尺寸大于相邻下一层的2530等效剪切刚度收进层小于下层的50连续两次收进后小于未收进层的30b6下部楼层水平尺寸小于上部楼层水平尺寸90或外挑4m80或外挑5mb15对多高层均有要求b6仅对高层57选择题

高层结构设计需要控制的六个比值

高层结构设计需要控制的六个比值

高层结构设计需要控制的六个比值[转贴] 发表者: claca1、轴压比:主要为控制结构的延性,规范对墙肢和柱均有相应限值要求,见抗规6.3.7和6.4.6。

2、剪重比:主要为控制各楼层最小地震剪力,确保结构安全性,见抗规5.2.5。

3、刚度比:主要为控制结构竖向规则性,以免竖向刚度突变,形成薄弱层,见抗规3.4.2。

4、位移比:主要为控制结构平面规则性,以免形成扭转,对结构产生不利影响。

见抗规3.4.2。

5、周期比:主要为控制结构扭转效应,减小扭转对结构产生的不利影响,要求见高规6、刚重比:主要为控制结构的稳定性,以免结构产生滑移和倾覆,要求见高规。

▲见SATWE结果文件wmass.out ,wdisp.out, wzq.out......▲我觉得这些不是第一位的,应该是你的结构方案合理的基础上而要考虑的因素: 当你对于一个高层结构方案电算结束后,首先要看的是结构前几个周期和前几个振型,这是最为关键的!然才开始考虑上述的6要素.因为只有在周期振型合理的基础上,你的方案在概念设计上才算可行的,然后再用其6要素进行结构量方面的控制.▲TBSA6.0在计算结果一栏的下拉菜单中的文本文件中有一个文件名“计算结果汇总”。

▲我觉得这些不是第一位的,应该是你的结构方案合理的基础上而要考虑的因素: 当你对于一个高层结构方案电算结束后,首先要看的是结构前几个周期和前几个振型,这是最为关键的!然才开始考虑上述的6要素.因为只有在周期振型合理的基础上,你的方案在概念设计上才算可行的,然后再用其6要素进行结构量方面的控制.说得好啊,我的老师也有这样提过了啊,可是那个参数不合要求后,怎样进行处理,如结构周期偏大如何处理,等....不知哪里有这方面的详细经验资料介绍?谢谢▲6、刚重比:主要为控制结构的稳定性,以免结构因重力二阶效应过大而失稳倒塌,见高规5.4.4(强条)。

▲下面是引用wolow78于2005-08-16 17:27发表的:我在SATWE中找不到“周期比”和“刚重比”两个,在此请教各位高手!周期比=第一扭转周期/第一平动周期,自己拿计算器去除的。

六年级《比》知识点

六年级《比》知识点

《比》是一个常见的比较性词语,用于表示两个或多个事物在其中一种性质上的大小、高低、优劣等关系。

在六年级的学习中,学生将会接触到更多有关"比"的知识点,其中包括比的结构、比的级别、比的搭配等方面。

一、比的结构1. “A+比较级+than+B” 结构:表示A在其中一种性质上比B更高、更大、更好等。

例如:My sister is taller than me.(我的姐姐比我高。

)2. “A+比较级+and+比较级” 结构:表示A和B在其中一种性质上都达到了相同的程度。

例如:The weather is getting hotter and hotter.(天气越来越热。

)3. “A+the+比较级+of the two” 结构:通过比较两个事物的性质,强调A在这两个事物中更高、更大、更好等。

例如:This book is the more interesting of the two.(这本书是这两本书中更有趣的那一本。

)4. “The+比较级…, the+比较级…”结构:表示随着其中一种性质的增加或减少,另一种性质也相应地增加或减少。

例如:The more you practice, the better you will be.(你练习得越多,你就会变得越好。

)二、比的级别1. 原级:表示事物在其中一种性质上的比较,没有明显的增减。

例如:This flower is beautiful.(这朵花真漂亮。

)2. 比较级:表示事物在其中一种性质上的增加或减少。

例如:This flower is more beautiful than that one.(这朵花比那朵花更漂亮。

)3. 最高级:表示事物在其中一种性质上的最高程度。

例如:This flower is the most beautiful in the garden.(这朵花是花园里最漂亮的。

)三、比的搭配1. 形容词的比较级和最高级搭配:形容词后可直接加上“er”或"est"来表示比较级和最高级。

浅谈高层结构设计中的六种比值问题

浅谈高层结构设计中的六种比值问题

在确定了结构体系的平面布置、构件大小以及混凝土强度等级之后,统计荷载并采用PKPM(2005.8版本)建模进行静力弹塑性分析法(反应谱法)运算。

在运算过程中通过不断对比及控制以下六个重要比值,对结构体系进行优化:1.周期比:(详《高层建筑混凝土结构技术规程》4.3.5条)周期比主要控制结构扭转效应,减小扭转对结构产生的不利影响。

本结构体系前四个振型的周期计算结果如下所示:周期、地震力与振型输出文件(VSS求解器)考虑扭转耦联时的振动周期(秒)、X,Y方向的平动系数、扭转系数振型号周期转角(°)平动系数(X+Y) 扭转系数1 3.3652 89.75 1.00 ( 0.00+1.00 ) 0.002 2.7826 0.68 0.58 ( 0.58+0.00 ) 0.423 2.5138 178.50 0.42 ( 0.42+0.00 ) 0.584 0.8602 99.77 0.94 ( 0.03+0.91 ) 0.06由以上计算结果分析可知:第三周期为结构扭转周期,扭转第一周期与平动第一周期之比为0.74,满足规范中扭转第一周期与平动第一周期之比不应大于0.85的要求;同时,根据结构基本自振周期的经验公式:T1=(0.08~0.12)X层数(适用于框架-剪力墙结构)计算,可判断整个结构体系刚度适中。

因此,在结构分析过程中,结构周期的长短及周期比的大小是判断整个结构体系刚柔性的两个重要因素。

2.位移比:(详《高层建筑混凝土结构技术规程》4.3.5条)位移比主要控制结构平面的规则性,以免形成扭转,对结构产生不利影响。

本结构体系最大位移与层平均位移的比值(Ratio-(X),Ratio-(Y))和最大层间位移与平均层间位移的比值(Ratio-Dx,Ratio-Dy)计算结果均控制在1.2以内。

周期比及位移比均为对结构体系扭转效应的重要控制参数。

地震对结构产生的振动效应有平动、竖向振动、平动扭转耦连振动。

高层结构设计中六个比值51页PPT

高层结构设计中六个比值51页PPT
高层结构设计中六个比值
11、不为五斗米折腰。 12、芳菊开林耀,青松冠岩列。怀此 贞秀姿 ,卓为 霜下杰 。
13、归去来兮,田蜀将芜胡不归。 14、酒能祛百虑,菊为制颓龄。 15、春蚕收长丝,秋熟靡王税。
56、书不仅是生活,而且是现在、过 去和未 来文化 生活的 源泉。 ——库 法耶夫 57、生命不可能有两次,但许多人连一 次也不 善于度 过。— —吕凯 特 58、问渠哪得清如许,为有源头活水来 。—— 朱熹 59、我的努力求学没有得到别的好处, 只不过 是愈来 愈发觉 自己的 无知。 ——笛 卡儿

60、生活的道路一旦选定,就要勇敢地 走到底 ,决不 回头。 ——左
பைடு நூலகம்

结构位移比、轴压比、刚度比、刚重比基本概念及不满足时,解决办法

结构位移比、轴压比、刚度比、刚重比基本概念及不满足时,解决办法

结构位移比、轴压比、刚度比、刚重比基本概念及不满足时,解决办法一、位移比:在理解位移比之前首先要理解规范规定的水平地震作用计算、偶然偏心、双向地震三个基本概念。

规范规定的水平地震作用计算:不考虑偶然偏心单向水平地震作用计算;考虑偶然偏心的单向水平地震作用计算;不考虑偶然偏心的双向水平地震作用计算。

要分清楚以上三种计算方式何时选取。

偶然偏心:偶然因素引起的结构质量分布的变化,会导致结构固有振动特性的变化,因而结构在相同地震作用下的反应也将发生变化。

考虑偶然偏心,也就是考虑由偶然偏心引起的可能的最不利的地震作用。

高规4.3.3.对于高层建筑,计算单向地震作用时应考虑偶然偏心的影响。

双向地震:高规4.3.10. 计算公式改变,即在进行双向水平地震作用计算时将不考虑偶然偏心的单向水平地震作用效应平方和再开方,其计算过程与质量偏心无关。

根据高规4.3.2-2,实际操作上,工程界首先考察考虑偶然偏心的情况下位移比大于1.2的时候,则选择双向地震,如果小于1.2,不考虑双向地震(注意:1.2这个数值,有些地区放宽,按照地方规定执行)。

实际操作说明:位移比:限制结构平面的不规则性,限制偏心(刚心与质心的距离),位移比全称扭转位移比,即限制结构的扭转效应。

扭转位移比为1.6时,最大位移是最小位移的4倍,1.2时候是1.5,1.5时候是3.从而理解限制位移比的意义。

高规3.4.5.抗规3.4.3 3.4.4计算时要求刚性楼板假定。

实际操作的时候首先考虑偶然偏心的情况下看位移比为多少,若大于1.2则需要考虑双向地震,如果小于等于1.2则不考虑双向地震(工程界普遍做法,如果设计院另有规定,按照自己单位的执行)。

见抗规5.1.1.高层结构当需要选择考虑双向地震作用时,也要选择考虑偶然偏心的影响,两者取不利,结果不叠加。

不满足时调整方法:找到位移大的位置,加大梁或墙体截面,缩小位移小的位置的截面,看质心与刚心的距离,整体振动空间图,找到调整的大方向。

高层结构设计需要控制的七个比值及调整方法

高层结构设计需要控制的七个比值及调整方法

高层结构设计需要控制的七个比值及调整方法高层设计的难点在于竖向承重构件(柱、剪力墙等)的合理布置,设计过程中控制的目标参数主要有如下七个:一、轴压比:主要为限制结构的轴压比,保证结构的延性要求,规范对墙肢和柱均有相应限值要求,见抗规6.3.7和6.4.6,高规6.4.2和7.2.14及相应的条文说明。

轴压比不满足要求,结构的延性要求无法保证;轴压比过小,则说明结构的经济技术指标较差,宜适当减少相应墙、柱的截面面积。

轴压比不满足时的调整方法:1、程序调整:SATWE程序不能实现。

2、人工调整:增大该墙、柱截面或提高该楼层墙、柱混凝土强度。

二、剪重比:主要为限制各楼层的最小水平地震剪力,确保周期较长的结构的安全,见抗规5.2.5,高规4.3.12及相应的条文说明。

这个要求如同最小配筋率的要求,算出来的水平地震剪力如果达不到规范的最低要求,就要人为提高,并按这个最低要求完成后续的计算。

剪重比不满足时的调整方法:1、程序调整:在SATWE的“调整信息”中勾选“按抗震规范5.2.5调整各楼层地震内力”后,SATWE按抗规5.2.5自动将楼层最小地震剪力系数直接乘以该层及以上重力荷载代表值之和,用以调整该楼层地震剪力,以满足剪重比要求。

2、人工调整:如果还需人工干预,可按下列三种情况进行调整:1)当地震剪力偏小而层间侧移角又偏大时,说明结构过柔,宜适当加大墙、柱截面,提高刚度。

2)当地震剪力偏大而层间侧移角又偏小时,说明结构过刚,宜适当减小墙、柱截面,降低刚度以取得合适的经济技术指标。

3)当地震剪力偏小而层间侧移角又恰当时,可在SA TWE的“调整信息”中的“全楼地震作用放大系数”中输入大于1的系数增大地震作用,以满足剪重比要求。

三、刚度比:主要为限制结构竖向布置的不规则性,避免结构刚度沿竖向突变,形成薄弱层,见抗规3.4.2,高规3.5.2及相应的条文说明;对于形成的薄弱层则按高规5.1.14予以加强。

刚度比不满足时的调整方法:1、程序调整:如果某楼层刚度比的计算结果不满足要求,SATWE自动将该楼层定义为薄弱层,并按高规5.1.14将该楼层地震剪力放大1.15倍。

高层结构设计需要控制的六个比值

高层结构设计需要控制的六个比值

高层结构设计需要控制的六个比值[推荐]高层结构设计需要控制的六个比值[推荐]高层结构设计需要控制的六个比值1、轴压比:主要为控制结构的延性,规范对墙肢和柱均有相应限值要求,见抗规6.3.7和6.4.6。

2、剪重比:主要为控制各楼层最小地震剪力,确保结构安全性,见抗规5.2.5。

3、刚度比:主要为控制结构竖向规则性,以免竖向刚度突变,形成薄弱层,见抗规3.4.2。

4、位移比:主要为控制结构平面规则性,以免形成扭转,对结构产生不利影响。

见抗规3.4.2。

5、周期比:主要为控制结构扭转效应,减小扭转对结构产生的不利影响,要求见高规6、刚重比:主要为控制结构的稳定性,以免结构产生滑移和倾覆,要求见高规5、周期比:主要为控制结构扭转效应,减小扭转对结构产生的不利影响,见高规4.3.5。

6、刚重比:主要为控制结构的稳定性,以免结构因重力二阶效应过大而失稳倒塌,见高规5.4.4(强条)。

15.重庆市建筑工程施工图设计规定3 结构专业3.1 一般规定3.1.1 施工图审查是根据国家和本市的法律、法规、规章、技术标准与规范,对施工图进行结构安全和强制性标准、规范执行情况等进行的独立审查。

3.1.2 对符合需作抗震设防评价的工程项目应取得由建设主管部门组织的专项抗震评价。

3.1.3 对于采用新结构、新技术、新材料的内容应有可靠依据(试验研究、技术鉴定、专题论证等)。

3.1.4 对处于山区地基的建设项目,应注意地勘资料中对场区内有无滑坡、崩塌、岩溶等不良地质现象的描述以及是否对建设工程造成危害的明确评价。

3.2 结构设计总说明(首页)3.2.1 着重审查设计依据条件是否正确,结构体系选型、结构材料选用、统一构造作法、选用标准图等是否正确合理,对涉及使用、施工等方面需作说明的问题是否已作交代。

3.2.2 设计基准期,建筑结构安全等级、抗震设防烈度、建筑抗震设防分类、钢结构和钢筋混凝土结构抗震等级、基本风压值、人防工程防护等级等的确定是否正确。

高层结构设计需要控制的六个比值

高层结构设计需要控制的六个比值
高层结构设计需要控制的六个比值
1、轴压比:主要为控制结构的延性,规范对墙肢和柱均有相应限值要求,见抗规6.3.7和6.4.6.
2、剪重比:主要为控制各楼层最小地震剪力,确保结构安全性,见抗规5.2.5.
3、刚度比:主要为控制结构竖向规则性,以免竖向刚度突变,形成薄弱层,见抗规3.4.2.
5、周期比:主要为控制结构扭转效应,减小扭转对结构产生的不利影响,要求见高规
6、刚重比:主要为控制结构的稳定性,以免结构产生滑移和倾覆,要求见高规。
7、层间受剪承载力比:控制竖向不规则性;要求见高规。
高层结构设计需要控制的七个比值及调整方法(自Tiger)
高层建筑抗震设计短柱问题的处理
2)人工调整:只能通过人工调整改变结构布置,加强墙、柱等竖向构件的刚度。
7、层间受剪承载力比:控制竖向不规则性,以免竖向楼层受剪承载力突变,形成薄弱层,见抗规3.4.2,高规4.4.3;对于形成的薄弱层应按高规5.1.14予以加强。
层间受剪承载力比不满足时的调整方法:
2)人工调整:如果还需人工干预,可适当降低本层层高和加强本层墙、柱或梁的刚度,适当提高上部相关楼层的层高和削弱上部相关楼层墙、柱或梁的刚度。
4、位移比:主要为控制结构平面规则性,以避免产生过大的偏心而导致结构产生较大的扭转效应。见抗规3.4.2,高规 4.3.5。
位移比不满足时的调整方法:
4.3.5 结构平面布置应减少扭转的影响。在考虑偶然偏心影响的地震作用下,楼层竖向构件的最大水平位移和层间位移,A级高度高层建筑不宜大于该楼层平均值的1.2倍,不应大于该楼层平均值的1.5倍;B级高度高层建筑、混合结构高层建筑及本规程第10章所指的复杂高层建筑不宜大于该楼层平均值的1.2倍,不应大于该楼层平均值的1.4倍。结构扭转为主的第一自振周期Tt与平动为主的第一自振周期T1之比,A级高度高层建筑不应大于0.9,B级高度高层建筑、混合结构高层建筑及本规程第10章所指的复杂高层建筑不应大于0.85
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

高层结构六个比高层结构设计中六个“比”的控制与调整-----------SATWE电算结果与规范条文的对照理解1. 位移比(层间位移比):1.1 名词释义:(1)位移比:即楼层竖向构件的最大水平位移与平均水平位移的比值。

(2) 层间位移比:即楼层竖向构件的最大层间位移角与平均层间位移角的比值。

其中:最大水平位移:墙顶、柱顶节点的最大水平位移。

平均水平位移:墙顶、柱顶节点的最大水平位移与最小水平位移之和除2。

层间位移角:墙、柱层间位移与层高的比值。

最大层间位移角:墙、柱层间位移角的最大值。

平均层间位移角:墙、柱层间位移角的最大值与最小值之和除2。

1.3 控制目的:高层建筑层数多,高度大,为了保证高层建筑结构具有必要的刚度,应对其最大位移和层间位移加以控制,主要目的有以下几点:1 保证主体结构基本处于弹性受力状态,避免混凝土墙柱出现裂缝,控制楼面梁板的裂缝数量,宽度。

2 保证填充墙,隔墙,幕墙等非结构构件的完好,避免产生明显的损坏。

3.控制结构平面规则性,以免形成扭转,对结构产生不利影响。

1.2 相关规范条文的控制:[抗规]3.4.2条规定,建筑及其抗侧力结构的平面布置宜规则,对称,并应具有良好的整体性,当存在结构平面扭转不规则时,楼层的最大弹性水平位移(或层间位移),不宜大于该楼层两端弹性水平位移(或层间位移)平均值的1.2倍。

[高规]4.3.5条规定,楼层竖向构件的最大水平位移和层间位移,A、B级高度高层建筑均不宜大于该楼层平均值的1.2倍;且***高度高层建筑不应大于该楼层平均值的1.5倍,B级高度高层建筑、混合结构高层建筑及复杂高层建筑,不应大于该楼层平均值的1.4倍。

[高规]4.6.3条规定,高度不大于150m的高层建筑,其楼层层间最大位移与层间之比(即最大层间位移角)Δu/h应满足以下要求:结构休系 Δu/h限值框架 1/550框架-剪力墙,框架-核心筒 1/800筒中筒,剪力墙 1/1000框支层 1/10001.4 电算结果的判别与调整要点:PKPM软件中的SATWE程序对每一楼层计算并输出最大水平位移、最大层间位移角、平均水平位移、平均层间位移角及相应的比值,详位移输出文件WDISP.OUT。

但对于计算结果的判读,应注意以下几点:(1)若位移比(层间位移比)超过1.2,则需要在总信息参数设置中考虑双向地震作用;(2)验算位移比需要考虑偶然偏心作用,验算层间位移角则不需要考虑偶然偏心(3)验算位移比应选择强制刚性楼板假定,但当凸凹不规则或楼板局部不连续时,应采用符合楼板平面内实际刚度变化的计算模型,当平面不对称时尚应计及扭转影响(4)最大层间位移、位移比是在刚性楼板假设下的控制参数。

构件设计与位移信息不是在同一条件下的结果(即构件设计可以采用弹性楼板计算,而位移计算必须在刚性楼板假设下获得),故可先采用刚性楼板算出位移,而后采用弹性楼板进行构件分析。

(5)因为高层建筑在水平力作用下,几乎都会产生扭转,故楼层最大位移一般都发生在结构单元的边角部位2.周期比:2.1 名词释义:周期比即结构扭转为主的第一自振周期(也称第一扭振周期)Tt与平动为主的第一自振周期(也称第一侧振周期)T1的比值。

周期比主要控制结构扭转效应,减小扭转对结构产生的不利影响,使结构的抗扭刚度不能太弱。

因为当两者接近时,由于振动藕连的影响,结构的扭转效应将明显增大。

2.2 相关规范条文的控制:[高规]4.3.5条规定,结构扭转为主的第一自振周期Tt与平动为主的第一自振周期T1之比(即周期比),***高度高层建筑不应大于0.9;B级高度高层建筑、混合结构高层建筑及复杂高层建筑不应大于0.85。

[高规]5.1.13条规定,高层建筑结构计算振型数不应小于9,抗震计算时,宜考虑平扭藕连计算结构的扭转效应,振型数不小于15,对于多塔楼结构的振型数不应小于塔楼数的9倍,且计算振型数应使振型参与质量不小于总质量的90%。

2.3 电算结果的判别与调整要点:(1).计算结果详周期、地震力与振型输出文件。

因SATWE电算结果中并未直接给出周期比,故对于通常的规则单塔楼结构,需人工按如下步骤验算周期比:a)根据各振型的两个平动系数和一个扭转系数(三者之和等于1)判别各振型分别是扭转为主的振型(也称扭振振型)还是平动为主的振型(也称侧振振型)。

一般情况下,当扭转系数大于0.5时,可认为该振型是扭振振型,反之应为侧振振型。

当然,对某些极为复杂的结构还应结合主振型信息来进行判断;b)周期最长的扭振振型对应的就是第一扭振周期Tt,周期最长的侧振振型对应的就是第一侧振周期T1;c)计算Tt / T1,看是否超过0.9(0.85)。

对于多塔结构周期比,不能直接按上面的方法验算,这时应该将多塔结构分成多个单塔,按多个结构分别计算、分别验算(注意不是在同一结构中定义多塔,而是按塔分成多个结构)。

(2).对于刚度均匀的结构,在考虑扭转耦连计算时,一般来说前两个或几个振型为其主振型,但对于刚度不均匀的复杂结构,上述规律不一定存在。

总之在高层结构设计中,使得扭转振型不应靠前,以减小震害。

SATWE程序中给出了各振型对基底剪力贡献比例的计算功能,通过参数Ratio(振型的基底剪力占总基底剪力的百分比)可以判断出那个振型是X 方向或Y方向的主振型,并可查看以及每个振型对基底剪力的贡献大小。

(3).振型分解反应谱法分析计算周期,地震力时,还应注意两个问题,即计算模型的选择与振型数的确定。

一般来说,当全楼作刚性楼板假定后,计算时宜选择“侧刚模型”进行计算。

而当结构定义有弹性楼板时则应选择“总刚模型”进行计算较为合理。

至于振型数的确定,应按上述[高规]5.1.13条执行,振型数是否足够,应以计算振型数使振型参与质量不小于总质量的90%作为唯一的条件进行判别。

(4).如同位移比的控制一样,周期比侧重控制的是侧向刚度与扭转刚度之间的一种相对关系,而非其绝对大小,它的目的是使抗侧力构件的平面布置更有效、更合理,使结构不致于出现过大(相对于侧移)的扭转效应。

即周期比控制不是在要求结构足够结实,而是在要求结构承载布局的合理性。

考虑周期比限制以后,以前看来规整的结构平面,从新规范的角度来看,可能成为“平面不规则结构”。

一旦出现周期比不满足要求的情况,一般只能通过调整平面布置来改善这一状况,这种改变一般是整体性的,局部的小调整往往收效甚微。

周期比不满足要求,说明结构的扭转刚度相对于侧移刚度较小,总的调整原则是要加强结构外圈,或者削弱内筒。

(5).扭转周期控制及调整难度较大,要查出问题关键所在,采取相应措施,才能有效解决问题。

a)扭转周期大小与刚心和形心的偏心距大小无关,只与楼层抗扭刚度有关;b)剪力墙全部按照同一主轴两向正交布置时,较易满足;周边墙与核心筒墙成斜交布置时要注意检查是否满足;c)当不满足周期限制时,若层位移角控制潜力较大,宜减小结构竖向构件刚度,增大平动周期;d)当不满足周期限制时,且层位移角控制潜力不大,应检查是否存在扭转刚度特别小的层,若存在应加强该层的抗扭刚度;e)当不满足扭转周期限制,且层位移角控制潜力不大,各层抗扭刚度无突变,说明核心筒平面尺度与结构总高度之比偏小,应加大核心筒平面尺寸或加大核心筒外墙厚,增大核心筒的抗扭刚度。

f)当计算中发现扭转为第一振型,应设法在建筑物周围布置剪力墙,不应采取只通过加大中部剪力墙的刚度措施来调整结构的抗扭刚度。

3 刚度比3.1 名词释义:刚度比指结构竖向不同楼层的侧向刚度的比值(也称层刚度比),该值主要为了控制高层结构的竖向规则性,以免竖向刚度突变,形成薄弱层。

对于地下室结构顶板能否作为嵌固端,转换层上、下结构刚度能否满足要求,及薄弱层的判断,均以层刚度比作为依据。

[抗规]与[高规]提供有三种方法计算层刚度,即剪切刚度(Ki=GiAi/hi)、剪弯刚度(Ki=Vi/Δi)、地震剪力与地震层间位移的比值(Ki=Qi/Δui)。

3.2 相关规范条文的控制:[抗规]附录E2.1规定,筒体结构转换层上下层的侧向刚度比不宜大于2;[高规]4.4.2条规定,抗震设计的高层建筑结构,其楼层侧向刚度不宜小于相临上部楼层侧向刚度的70%或其上相临三层侧向刚度平均值的80%;[高规]5.3.7条规定,高层建筑结构计算中,当地下室的顶板作为上部结构嵌固端时,地下室结构的楼层侧向刚度不应小于相邻上部结构楼层侧向刚度的2倍;[高规]10.2.3条规定,底部大空间剪力墙结构,转换层上部结构与下部结构的侧向刚度,应符合高规附录E的规定:E.01)底部大空间为一层的部分框支剪力墙结构,可近似采用转换层上、下层结构等效刚度比γ表示转换层上、下层结构刚度的变化,非抗震设计时γ不应大于3,抗震设计时不应大于2。

E.02)底部大空间层数大于一层时,其转换层上部框架-剪力墙结构的与底部大空间层相同或相近高度的部分的等效侧向刚度与转换层下部的框架-剪力墙结构的等效侧向刚度比γe宜接近1,非抗震设计时不应大于2,抗震设计时不应大于1.3。

3.3 电算结果的判别与调整要点:(1)规范对结构层刚度比和位移比的控制一样,也要求在刚性楼板假定条件下计算。

对于有弹性板或板厚为零的工程,应计算两次,在刚性楼板假定条件下计算层刚度比并找出薄弱层,然后在真实条件下完成其它结构计算。

(2)层刚比计算及薄弱层地震剪力放大系数的结果详建筑结构的总信息WMASS.OUT。

一般来说,结构的抗侧刚度应该是沿高度均匀或沿高度逐渐减少,但对于框支层或抽空墙柱的中间楼层通常表现为薄弱层,由于薄弱层容易遭受严重震害,故程序根据刚度比的计算结果或层间剪力的大小自动判定薄弱层,并乘以放大系数,以保证结构安全。

当然,薄弱层也可在调整信息中通过人工强制指定。

(3)对于上述三种计算层刚度的方法,我们应根据实际情况进行选择:对于底部大空间为一层时或多层建筑及砖混结构应选择“剪切刚度”;对于底部大空间为多层时或有支撑的钢结构应选择“剪弯刚度”;而对于通常工程来说,则可选用第三种规范建议方法,此法也是SATWE程序的默认方法。

4.刚重比4.1 名词释义:结构的侧向刚度与重力荷载设计值之比称为刚重比。

它是影响重力二阶效应的主要参数,且重力二阶效应随着结构刚重比的降低呈双曲线关系增加。

高层建筑在风荷载或水平地震作用下,若重力二阶效应过大则会引起结构的失稳倒塌,故控制好结构的刚重比,则可以控制结构不失去稳定。

4.2 相关规范条文的控制:[高规]5.4.4条规定:1.对于剪力墙结构,框剪结构,筒体结构稳定性必须符合下列规定:2.对于框架结构稳定性必须符合下列规定: Di*Hi/Gi>=104.3 电算结果的判别与调整要点:1.按照下式计算等效侧向刚度:2.对于剪切型的框架结构,当刚重比大于10时,则结构重力二阶效应可控制在20%以内,结构的稳定已经具有一定的安全储备;当刚重比大于20时,重力二阶效应对结构的影响已经很小,故规范规定此时可以不考虑重力二阶效应。

相关文档
最新文档
