断裂韧性KIC的测定
如何测试材料断裂韧性
方法比较：IM法比SENB法简便经济，但 测得的数据不如SENB法可靠； SENB法 是普遍公认的标准测试方法；为了实际 方
8
便，要对IM法测试公式修正，使结果更 接近SENB法。
9
万能材料试验机试验力传感器 Байду номын сангаас绍
10
zso123
变现为负差。 误差解决办法 1、首先检查试验机安装是否水平，
16
告诉客户这种试样只能采用缠绕式夹持 方法,但试样延伸率误差大)。万能材料 试验机测试结果有时会出现误差，这种 误差的出现对大负
17
荷测量的影响相对较小，但是对小负荷 测量的影响是很大的。如何解决万能材 料试验机测试结果误差呢？
误差分析：可能有两个
18
方面的原因。一是主机部分，二是试验 力传感器部分。
对主机用框式水平尺在工作油缸(或立柱) 外圈相互垂
11
直的两个方向找平。 2、对试验力传感器在摆杆正面调整
试验力传感器前后水平，将摆杆边缘与 内侧刻线对齐固定，用水平尺靠
12
在摆杆侧面调整机体左右水平。 万能材料试验机夹具的选择 1、根据主机最大试验力选择主要夹
具。万能材料试验机夹
13
具所能承受的最大力必须大于等于主机 的最大试验力。
如何测试材料断裂韧性
1
zso123
标。在加载速度和温度一定的条件下， 对某种材料而言它是一个常数。当裂纹 尺寸一定时，材料的断裂韧性值愈大， 其裂纹失稳扩展所需
2
的临界应力就愈大；当给定外力时，若 材料的断裂韧性值愈高，其裂纹达到失 稳扩展时的临界尺寸就愈大。预先在电 子拉力试验机测试试
3
样表面先抛光成镜面，在显微硬度仪上， 以10Kg负载在抛光表面用硬度计的锥形 金刚石压头产生一压痕，这样在压痕的 四个顶点就产
平面应变断裂韧度KIC.
平面应变断裂韧度K IC 的测定“工程力学”指出，材料对本身的裂纹或类裂纹缺陷的存在十分敏感，裂纹失稳扩展是脆性断裂的主要原因。
控制断裂的三个主要因素是裂纹的形状和尺寸、工作应力和材料抵抗裂纹扩展的能力（材料的断裂韧度）。
前二者是作用，为断裂的发生提供条件；在“线弹性断裂力学”中，用裂纹尖端的应力强度因子K 来描述，且()a w a f K πσ ,=上式的适用条件为裂纹尺寸a ≥2.52⎪⎪⎭⎫⎝⎛ys IC K σ，即在线弹性或小范围屈服条件下才成立。
后者是抗力，阻止断裂的发生；在一定条件下（满足平面应变条件）是一材料常数，称为材料的平面应变断裂韧度，记作K IC ，可由实验测定。
一、实验目的测定材料的平面应变断裂韧度K IC二、实验设备和仪器1．力传感器、双悬臂夹式引伸计。
2．三点弯曲试验装置。
3．材料试验机。
4．高频疲劳试验机。
5．精密量具（游标卡尺和读数显微镜等）。
三、实验原理含有I 型(张开型)裂纹试样，其应力强度因子一般可表达为：式中：() ,w a f 是试样的几何形状因子，在试样形状、尺寸和加载方式为一定的条件下是一常数。
随着外载荷F 的增加，K I 随之增加。
然而K I 的增加不是无限的，这种增加受到材料性能的限制，即当K I 增加到某一临界值时，裂纹就会失稳扩展引起材料脆断。
这个临界值代表材料抗脆断的能力，也就是材料的断裂韧度。
所以在测试时，只要在试样的加载过程中，测出裂纹失稳扩展时的临界载荷F q 和试样裂纹尺寸a ，就可以求出试样材料的临界应力强度因子(),(81)I K f a w aσπ=-K q 。
如果试样尺寸满足平面应变和小范围屈服条件，则此时的临界应力强度因子即为该材料的平面应变断裂韧度K IC 。
四、实验方法采用带穿透裂纹的试样测定金属材料平面应变断裂韧度是目前断裂力学测试技术中发展较完善的一种方法。
1．K I 标定公式对于三点弯曲试样，应力强度因子K I 的表达式为：I 3/2(/)FSK f a w BW=（8-2） 式中：S 、B 、W 及a 分别为试样的跨度、厚度、宽度，以及试样的裂纹尺寸；F 为作用于试样中点的集中力。
断裂韧性KIC测试试验
实验五断裂韧性K测试试验IC一、试样的材料、热处理工艺及该种钢材的σ和K的参考值CyⅠ本实验采用标准三点弯曲试样（代号SE（B）），材料为40Cr，其热处理工艺如下：①热处理工艺：860℃保温1h，油淬；220℃回火，保温0.5~1h；②缺口加疲劳裂纹总长：9~11mm（疲劳裂纹2~3.5mm）③不导角，保留尖角。
样品实测HRC50，从机械手册中关于40Cr 的热处理实验数据曲线上查得：-3/2。
m ψ=34%，K=42MN·，σ=σ=1650MPa，σ=1850MPaδ=9%，CyⅠ0.2b5二、试样的形状及尺寸国家标准GB/T 4161-1984《金属材料平面应变断裂韧度K试验方法》中规定了两种测CⅠ试断裂韧性的标准试样：标准三点弯曲试样（代号SE（B））和紧凑拉伸试样（代号C(T)）。
这两种试样的裂纹扩展方式都是Ⅰ型的。
本实验采用标准三点弯曲试样（代号SE（B））。
试样的形状及各尺寸之间的关系如图所示：为了达到平面应变条件，试样厚度B必须满足下式：2 y)/σB≧2.5(K CⅠ2 σy)≧a2.5(K/CⅠ2 σy)W-a）≧2.5(K/（CⅠ式中：σ—屈服强度σ或σ。
y0.2s因此，在确定试样尺寸时，要预先估计所测材料的K和σ值，再根据上式确定试样yCⅠ的最小厚度B。
若材料的K值无法估计，则可根据σ/E的值来确定B的大小，然后再确yCⅠ定试样的其他尺寸。
试样可从机件实物上切去，或锻、铸试样毛坯。
在轧制钢材取样时，应注明裂纹面取向和裂纹扩展方向。
试样毛坯粗加工后，进行热处理和磨削，随后开缺口和预制裂纹。
试样上的缺口一般在钼丝电切割机床上进行切割。
为了使引发的裂纹平直，缺口应尽可能地尖锐。
开好缺口的试样，在高频疲劳试验机上预制裂纹。
疲劳裂纹长度应不小于2.5%W，且不小于1.5mm。
a/W值应控制在0.45~0.55范围内。
本试样采用标准三点弯曲试样（代号SE（B）），其尺寸：宽W=19.92mm，厚B=10.20mm总长100.03mm。
平面应变断裂韧度kⅠc的测定
如下图，用来固定夹式引伸计
• 刀口安装部位示意图
• 引伸计示意图
1.将试样放于试验机的支承座上，把引伸计装在两片刀 口之中。
精品资料
将试样(shì yànɡ)放于试验机的支承座上，把引伸计装在两片刀口之中。
精品资料
• 调整试样放置的位置，使得试验机的上压头中心正好在试样的裂纹延长线上……。 • 打开测试软件及试验机开始实验，对试样施加弯曲载荷直到(zhídào)试样断裂。 • 取下试样和引伸计。 • 用读数显微测量试样断口处的平均裂纹长度a， • a=（a2+a3+a4）/3
精品资料
三、基本概念和测试(cèshì)原理
• 根据线弹性断裂力学的分析，裂纹发生失稳扩展而导致裂纹体脆断的判据是：
•
KⅠ=KⅠc
•
式中KⅠ为Ⅰ型裂纹应力场强度因子，它表征裂纹尖端附近应力场的强度，
在线弹性条件下，其一般表达式为 ：
• 式中：Y是和裂纹形状因子，是k与试y样类a型和加负荷方式等有关的量，也称几
• 试样类型：三点弯曲(wānqū)试样、S=4W、W=2B、a=（0.45～0.55）W
•
裂纹长度a：机械裂纹a0+疲劳裂纹af
精品资料
五、实验(shíyàn)仪器设备和装置
高频疲劳(píláo)试验机、材料试验机、夹式引 伸计（COD规）、游标卡尺、读数显微镜等。
精品资料
精品资料
六、实验(shíyàn)步骤
精品资料
用95%斜率割线(gēxiàn)法，求PQ 。 计算KQ：
KQ
PQS
3
f
BW 2
(a) w
平面应变断裂韧性KIC的测定
平面应变断裂韧性的测定陈国滔材科095 40930366一、实验目的1.理解平面应变断裂韧性的应用及限制条件；测试的基本方法，基本操作及操作要点；2.了解平面应变断裂韧度KIC3.通过三点弯曲试验测量40Cr的平面应变断裂韧度。
二、试验原理1.材料断裂原理含有缺陷的构件可能在远低于材料屈服强度的工作应力下断裂, 只要这些缺陷达到某种临界尺寸。
即使有些构件, 起初的缺陷尺寸没有达到某种临界尺寸, 但由于工作于某种疲劳载荷下, 或某种腐蚀介质里, 或某种限度的低温状态下, 起初的缺陷尺寸将会增大,即裂纹发生亚临界的稳定扩展, 直至达到某种临界尺寸而突然发生不稳定的脆断。
断裂条件是：式中， 为正应力，2a为试样或者构建中的裂纹长度。
2.材料的平面应变断裂韧性根据线弹性断裂力学，断裂的判据是裂纹前沿应力强度因子K达到其临界值——材料的平面应变断裂韧度，即：K=Y≥是材料抵抗裂纹扩展能力的式中Y是裂纹的形状因子。
平面应变断裂韧度KIC特征参量，它与裂纹的尺寸及承受的应力无关。
平面应变断裂韧性，可以用于：①评价材料是否适用，作为验收和产品质量控制的标准。
②材料的断裂韧度受到冶金因素(成分、热处理)的制造工艺(如焊接、成形)影响。
可对构件的断裂安全性进行评价。
三、实验仪器及材料1.实验仪器①WDW-200D微机控制电子式万能材料试验机（拉伸力准确度优于示值的0.5%）②游标卡尺（精度0.02mm）③双悬臂夹式引伸计（原长10.00mm）④工具显微镜15JE（精度0.001mm）2.实验材料本试验采用经过860℃淬火、220℃回火处理的40Cr钢，屈服强度σs=1400MPa。
3.实验试样SE(B)三点弯曲试样：4. 试样中裂纹的制备要求测定裂纹失稳扩展时的裂纹应力强度因子的临界值，要求裂纹尖端具有足够高的应力集中效应，否则，易于造成试验因为应力——位移曲线不符合要求而得不到预定结果。
为此，试样中裂纹的制备由两道工序完成。
断裂韧性KIC的测定

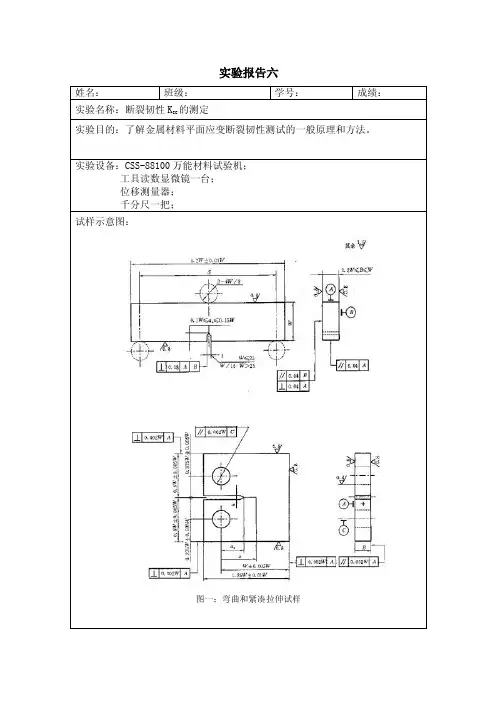

实验报告六千分尺一把；试样示意图：图一：弯曲和紧凑拉伸试样04 28329.852 28329.852数据处理及有效性判定： 一、 20#钢退火态 1：402号试样厚度B （mm ）=12.00mm ；宽度W （mm ）=25.00mm ；跨距S=100.00mm ；a=2.751mm ；P Q =14500 N 当S/W ＝4时，=0.866计算K Q=837.13根据Q K 有效性的判据：（1）P max P Q=1.346>1.10；（2）2.5 (KQ σy)^2=12.80>12.00402号试样的断裂韧性实验是无效的，需加厚试样尺寸再进行实验。
2：404号试样厚度B （mm ）=12.00mm ；宽度W （mm ）=25.00mm ；跨距S=100.00mm a=3.536mm ；P Q =10500N 当S/W ＝4时，=0.988计算K Q=691.6根据Q K 有效性的判据：（1）P max P Q=1.3000>1.100（2）2.5 (K Q σy)^2=8.73<12.00404样的断裂韧性实验是无效的，需加厚试样尺寸再进行实验。
二、40Cr800℃+100℃回火试样 1：01号试样厚度B （mm ）=12.50mm ；宽度W （mm ）=25.00mm ；跨距S=100.00mm a=4.026mm ；P Q =21678.081 当S/W ＝4时，=1.052计算K Q=1459.51根据Q K 有效性的判据：（1）P max P Q=1.000<1.110（2）2.5 (K Q σy)^2=3.476<12.5001号试样断裂韧性实验有效。
2：04号试样厚度B （mm ）=12.50mm ；宽度W （mm ）=25.00mm ；跨距S=100.00mm a=5.243mm ；P Q 28329.852N 。
当S/W ＝4时，=1.907计算K Q=3571.83根据Q K 有效性的判据：（1）P max P Q=1<1.10（2）2.5 (KQ σy)^2=8.504<12.50 04试样断裂韧性实验有效。
北科大平面应变断裂韧性KIC的测定
平面应变断裂韧性K IC 的测定一、实验目的1、学习金属平面应变断裂韧度的试样制备，断口测量和数据处理。
2、掌握金属平面应变断裂韧度K 1C 的测定方法。
二、实验原理本实验按照国家标准GB 4161-84规定进行。
断裂韧度是材料抵抗裂纹扩展能力的一种量度，在线弹性断裂力学中，材料发生脆性断裂的判据为：K1≤K1C ，式中K1为应力场强度因子，它表征裂纹尖端附近的应力场的强度，其大小决定于构件的几何条件、外加载荷的大小、分布等。
K1C 是在平面应变条件下，材料中I 型裂纹产生失稳扩展的应力强度因子的临界值，即材料平面应变断裂韧度。
裂纹稳定扩展时，K1和外力P 、裂纹长度a 、试件尺寸有关；当P 和a 达到Pc 和ac 时，裂纹开始失稳扩展。
此时材料处于临界状态，即K1=K1C 。
K1C 与外力、试件类型及尺寸无关（但与工作温度和变形速率有关）。
（一）、应力强度因子K q 的表达式对三点弯曲试件来说式中：S 为试件跨度，B 为试件厚度，W 为试件高度，a 为试件裂纹长度。
试件B 、W 和S 间比为B ：W ：S=1 : 2: 8,见图示 ：修正系数f/（a/w ）为a/w 的函数，可查表，a/w 在0.45-0.55之间。
（二）、试样尺寸要求及试样准备a 、平面应变条件对厚度的要求当试件的厚度足够时，在厚度方向上的平面应力层所占比重很小，裂纹顶端的广大区域处于平面应变状态。
这时整个试样近似地均处在平面应变条件下，从而才能测得一稳定的K1C 值。
对试件厚度要求推荐为：)/(5.21s C K B σ≥弯曲试样的f(a/w)b 、小范围屈服条件对裂纹长度的要求对常用三点弯曲试样，因裂纹顶端存在或大或小的塑性区，塑性区半径ry 不能无限地接近零。
K1近似可成立的r 值是裂纹顶端塑性区与广大弹性区交界的界面处。
对三点弯曲要求：21)/(5.250s C y K r a σ≈≥c 、韧带尺寸要求韧带尺寸也称韧带宽度（W-a ），对应力强度因子K 数值有大影响，如韧带宽度过小，背表面对裂纹塑性变形将失去约束作用，在加载过程中试样整个韧带屈服，裂纹试样不再近似地认为弹性体，这时线弹性理论的分析方法也就不适用。
(完整版)断裂韧性KIC测试试验
实验五断裂韧性K IC测试试验一、试样的材料、热处理工艺及该种钢材的σy和KⅠC的参考值本实验采用标准三点弯曲试样（代号SE（B）），材料为40Cr，其热处理工艺如下：①热处理工艺：860℃保温1h，油淬；220℃回火，保温0.5~1h；②缺口加疲劳裂纹总长：9~11mm（疲劳裂纹2~3.5mm）③不导角，保留尖角。
样品实测HRC50，从机械手册中关于40Cr 的热处理实验数据曲线上查得：σy=σ0.2=1650MPa，σb=1850MPa，δ5=9%，ψ=34%，KⅠC=42MN·m-3/2。
二、试样的形状及尺寸国家标准GB/T 4161-1984《金属材料平面应变断裂韧度KⅠC试验方法》中规定了两种测试断裂韧性的标准试样：标准三点弯曲试样（代号SE（B））和紧凑拉伸试样（代号C(T)）。
这两种试样的裂纹扩展方式都是Ⅰ型的。
本实验采用标准三点弯曲试样（代号SE（B））。
试样的形状及各尺寸之间的关系如图所示：为了达到平面应变条件，试样厚度B必须满足下式：B≧2.5(KⅠC/σy)2a≧2.5(KⅠC/σy)2（W-a）≧2.5(KⅠC/σy)2式中：σy—屈服强度σ0.2或σs。
因此，在确定试样尺寸时，要预先估计所测材料的KⅠC和σy值，再根据上式确定试样的最小厚度B。
若材料的KⅠC值无法估计，则可根据σy/E的值来确定B的大小，然后再确定试样的其他尺寸。
试样可从机件实物上切去，或锻、铸试样毛坯。
在轧制钢材取样时，应注明裂纹面取向和裂纹扩展方向。
试样毛坯粗加工后，进行热处理和磨削，随后开缺口和预制裂纹。
试样上的缺口一般在钼丝电切割机床上进行切割。
为了使引发的裂纹平直，缺口应尽可能地尖锐。
开好缺口的试样，在高频疲劳试验机上预制裂纹。
疲劳裂纹长度应不小于2.5%W，且不小于1.5mm。
a/W值应控制在0.45~0.55范围内。
本试样采用标准三点弯曲试样（代号SE（B）），其尺寸：宽W=19.92mm，厚B=10.20mm 总长100.03mm。
KIC断裂实验指导书(正式)
图1测K IC 的标准试平面应变断裂韧性K 1C 的测定一、实验目的：了解金属材料平面应变断裂韧度测试原理和测试方法。
二、实验设备：RSA-250申克试验机；高频疲劳试验机；夹式引伸计；工具显微镜；游标卡尺。
三、试样：材料：40Cr(低温回火处理)。
名义尺寸：B=10mm ；W=20mm ；S ＝80mm 。
四、实验概述1. 实验原理：线弹性断裂力学中，带裂纹体裂纹尖端附近的弹性应力场的强度是用应力强度因子K 来度量。
线弹性断裂力学的分析证明：应力强度因子K 可表征为：a Y K σ=，其中：σ——外加应力；a ——裂纹深度；Y ——形状因子（与裂纹及试样的几何参数有关）。
I 型(张开型)裂纹的断裂准则为：当应力强度因子K I 达到其临界值Kc 时裂纹即失稳扩展而断裂。
如果裂纹尖端附近的材料处于平面应变状态，则I 型裂纹的断裂韧度值称为平面应变断裂韧性，记作K IC （ m MPa ）,它表征材料抵抗裂纹扩展的能力，是度量材料韧性好坏的一个定量指标，其中罗马数字Ⅰ是指Ⅰ型裂纹及裂纹顶端处于平面应变状态。
测试K IC 就是测试裂纹开始失稳扩展时的应力强度因子值。
具体方法是：对含有裂纹的三点弯曲试件或紧凑拉伸试件施加适当的载荷，使裂纹尖端处于I 型裂纹受载状态并引起裂纹扩展，记录载荷P 及裂纹嘴的张开位移V ，然后按规定在P —V 曲线上确定特征载荷P q 值，测量裂纹长度a ，将P q 值和a 带入相应试件的K I 表达式，计算K IC 的条件表达值Kq ，在进行有效性判断后确定Kq 是否是K IC 。
2. 试样形式： 测试K IC 常用的试件(如图1所示)是三点弯曲和紧凑拉伸两种标准试件，其中W ／B=2，a/W 在0.45—0.55之间，a 为裂纹长度。
对于两种形式的试件，其应力强度因子K I 分别按下面公式计算：对三点弯曲试样：⎪⎭⎫⎝⎛=W a f BWPS K I 23 --(1) 式中P 为载荷，B 、W 分别为试件的宽度和厚度，S 为跨度，a 为裂纹长度， f （a/W ）为试样几何形状因子，对于三点弯曲试件，f （a/W ）用下式表示：()()()()[]()()2322113W /a 2a/W 12W /2.7a 3.93a/W -2.15a/W -1a/W -1.99a/W W a f 2-++=⎪⎭⎫ ⎝⎛-- -(2)如采用标准试件，f （a/W ）值可查阅附表1。
平面应变断裂韧度KIC的测定
平面应变断裂韧度K IC 的测定“工程力学”指出，材料对本身的裂纹或类裂纹缺陷的存在十分敏感，裂纹失稳扩展是脆性断裂的主要原因。
控制断裂的三个主要因素是裂纹的形状和尺寸、工作应力和材料抵抗裂纹扩展的能力（材料的断裂韧度）。
前二者是作用，为断裂的发生提供条件；在“线弹性断裂力学”中，用裂纹尖端的应力强度因子K 来描述，且()a w a f K πσ ,=上式的适用条件为裂纹尺寸a ≥2.52⎪⎪⎭⎫ ⎝⎛ys IC K σ，即在线弹性或小范围屈服条件下才成立。
后者是抗力，阻止断裂的发生；在一定条件下（满足平面应变条件）是一材料常数，称为材料的平面应变断裂韧度，记作K IC ，可由实验测定。
一、实验目的测定材料的平面应变断裂韧度K IC二、实验设备和仪器1．力传感器、双悬臂夹式引伸计。
2．三点弯曲试验装置。
3．材料试验机。
4．高频疲劳试验机。
5．精密量具（游标卡尺和读数显微镜等）。
三、实验原理含有I 型(张开型)裂纹试样，其应力强度因子一般可表达为：式中：() ,w a f 是试样的几何形状因子，在试样形状、尺寸和加载方式为一定的条件下是一常数。
随着外载荷F 的增加，K I 随之增加。
然而K I 的增加不是无限的，这种增加受到材料性能的限制，即当K I 增加到某一临界值时，裂纹就会失稳扩展引起材料脆断。
这个临界值代表材料抗脆断的能力，也就是材料的断裂韧度。
所以在测试时，只要在试样的加载过程中，测出裂纹失稳扩展时的临界载荷F q 和试样裂纹尺寸a ，就可以求出试样材料的临界应力强度因子K q 。
如果试样尺寸满足平面应变和小范围屈服条件，则此时的临界应力强度因子即为该材料(),(81)I K f a w =-的平面应变断裂韧度K IC 。
四、实验方法采用带穿透裂纹的试样测定金属材料平面应变断裂韧度是目前断裂力学测试技术中发展较完善的一种方法。
1．K I 标定公式对于三点弯曲试样，应力强度因子K I 的表达式为： I 3/2(/)FS K f a w BW = （8-2） 式中：S 、B 、W 及a 分别为试样的跨度、厚度、宽度，以及试样的裂纹尺寸；F 为作用于试样中点的集中力。
(完整版)断裂韧性KIC测试试验
实验五断裂韧性K IC测试试验一、试样的材料、热处理工艺及该种钢材的σy 和KⅠC的参考值本实验采用标准三点弯曲试样（代号SE（B）），材料为40Cr，其热处理工艺如下：①热处理工艺：860℃保温1h，油淬；220℃回火，保温0.5~1h ；②缺口加疲劳裂纹总长：9~11mm （疲劳裂纹2~3.5mm）③不导角，保留尖角。
样品实测HRC50，从机械手册中关于40Cr 的热处理实验数据曲线上查得：σy=σ 0.2=1650MPa，σb=1850MPa，δ 5=9%，ψ =34%，KⅠC=42MN · m -3/2。
二、试样的形状及尺寸国家标准GB/T 4161-1984《金属材料平面应变断裂韧度KⅠC 试验方法》中规定了两种测试断裂韧性的标准试样：标准三点弯曲试样（代号SE（B））和紧凑拉伸试样（代号C（T））。
这两种试样的裂纹扩展方式都是Ⅰ型的。
本实验采用标准三点弯曲试样（代号SE（B））。
试样的形状及各尺寸之间的关系如图所示：为了达到平面应变条件，试样厚度 B 必须满足下式：B≧2.5（KⅠC/ σy）2a≧2.5（KⅠC/ σy）2（W-a）≧ 2.5（KⅠC/σ y）2式中：σ y—屈服强度σ 0.2 或σ s 。
因此，在确定试样尺寸时，要预先估计所测材料的KⅠC 和σ y 值，再根据上式确定试样的最小厚度B。
若材料的KⅠC 值无法估计，则可根据σ y/E 的值来确定B 的大小，然后再确定试样的其他尺寸。
试样可从机件实物上切去，或锻、铸试样毛坯。
在轧制钢材取样时，应注明裂纹面取向和裂纹扩展方向。
试样毛坯粗加工后，进行热处理和磨削，随后开缺口和预制裂纹。
试样上的缺口一般在钼丝电切割机床上进行切割。
为了使引发的裂纹平直，缺口应尽可能地尖锐。
开好缺口的试样，在高频疲劳试验机上预制裂纹。
疲劳裂纹长度应不小于2.5%W，且不小于1.5mm 。
a/W 值应控制在0.45~0.55 范围内。
本试样采用标准三点弯曲试样（代号SE（B）），其尺寸：宽W=19.92mm ，厚B=10.20mm 总长100.03mm 。
（完整版）断裂韧性KIC测试试验
（完整版）断裂韧性KIC测试试验实验五断裂韧性K IC测试试验⼀、试样的材料、热处理⼯艺及该种钢材的σy和KⅠC的参考值本实验采⽤标准三点弯曲试样（代号SE（B）），材料为40Cr，其热处理⼯艺如下：①热处理⼯艺：860℃保温1h，油淬；220℃回⽕，保温0.5~1h；②缺⼝加疲劳裂纹总长：9~11mm（疲劳裂纹2~3.5mm）③不导⾓，保留尖⾓。
样品实测HRC50，从机械⼿册中关于40Cr 的热处理实验数据曲线上查得：σy=σ0.2=1650MPa，σb=1850MPa，δ5=9%，ψ=34%，KⅠC=42MN·m-3/2。
⼆、试样的形状及尺⼨国家标准GB/T 4161-1984《⾦属材料平⾯应变断裂韧度KⅠC试验⽅法》中规定了两种测试断裂韧性的标准试样：标准三点弯曲试样（代号SE（B））和紧凑拉伸试样（代号C(T)）。
这两种试样的裂纹扩展⽅式都是Ⅰ型的。
本实验采⽤标准三点弯曲试样（代号SE（B））。
试样的形状及各尺⼨之间的关系如图所⽰：为了达到平⾯应变条件，试样厚度B必须满⾜下式：B≧2.5(KⅠC/σy)2a≧2.5(KⅠC/σy)2（W-a）≧2.5(KⅠC/σy)2式中：σy—屈服强度σ0.2或σs。
因此，在确定试样尺⼨时，要预先估计所测材料的KⅠC和σy值，再根据上式确定试样的最⼩厚度B。
若材料的KⅠC值⽆法估计，则可根据σy/E的值来确定B的⼤⼩，然后再确定试样的其他尺⼨。
试样可从机件实物上切去，或锻、铸试样⽑坯。
在轧制钢材取样时，应注明裂纹⾯取向和裂纹扩展⽅向。
试样⽑坯粗加⼯后，进⾏热处理和磨削，随后开缺⼝和预制裂纹。
试样上的缺⼝⼀般在钼丝电切割机床上进⾏切割。
为了使引发的裂纹平直，缺⼝应尽可能地尖锐。
开好缺⼝的试样，在⾼频疲劳试验机上预制裂纹。
疲劳裂纹长度应不⼩于2.5%W，且不⼩于1.5mm。
a/W值应控制在0.45~0.55范围内。
本试样采⽤标准三点弯曲试样（代号SE（B）），其尺⼨：宽W=19.92mm，厚B=10.20mm 总长100.03mm。
实验三 平面应变断裂韧性KIC的测定
三 .实验材料与试样
本实验采用经过 860℃淬火， 220℃低温回火处理的 40Ｃｒ钢， 其屈服强度σ s ＝１４００Mpa. 试样为 GB4161-84 规定的标准三点弯曲试样，名义尺寸：宽度 W=20mm，厚度 B=10mm，跨 距 S=80mm。 试样需要预先制备出尖端很尖锐的裂纹，为此，经过热处理后的试样首先完成外形尺寸的精 加工然后采用线切割制备出第一条裂纹。由于线切割的钼丝直径一般在 0.2mm 左右，裂纹的 尖端不够尖锐，应力集中效果不够好，故此还要施加循环应力作用，在一段裂纹的前端在制 备出非常尖锐的疲劳裂纹。国标中对于疲劳裂纹的制备条件及形状尺寸规定了严格的要求。
八 .参考文献
【1】杨王玥，强文江.材料力学行为[M].北京：化学工业出版社，2009. 【2】GB4161-84 金属材料平面应变断裂韧性 K IC 实验方法.
四 .实验设备和仪器
1.WDW-200D 微机控制电子式万能材料试验机：试验力准确度优于示值的 0.5% 2.双悬臂夹式引伸计 3.工具显微镜：精度 0.001mm 4.游标卡尺：精度 0.02mm
五 .实验步骤
1.测量试样尺寸。从疲劳裂纹顶端至试样的无缺口边，沿着预期的裂纹扩展线，在三个等间 隔的位置上测量厚度 B，准确到 0.025mm 或 0.1%B，取较大者，取三次平均值；在缺口附近 三个位置测量宽度 W，准确到 0.0025mm 或 0.1%W，取较大者，计算平均值； 2.装卡引伸计。在试样裂纹两侧用 502 胶对称的粘贴一对卡口片来装卡固定引伸计，引伸计 的标距为大约 5mm 3.加载测试。将试样安装于试验机上并调整其位置，尽量使裂纹扩张面与加载压头处于同一 个平面上。在计算机的界面上设置加载速度 0.3mm/min，然后对试样加载，计算机屏幕显示 载荷 P—裂纹嘴张开位移 V 关系曲线。最后可以看见随着裂纹的扩展，试样被压断成两截， 测试结束。 4.观察断口形貌。从试验机上取下试样，观察断口，可以看到黑色的线切割裂纹区，深灰色 的疲劳裂纹扩展区和浅灰色的瞬间断裂区。 5.测量裂纹长度。使用工具显微镜在试样断口的厚度方向 1/4,1/2 和 3/4 的位置上测量裂纹长 度，记做 a2， a3， a4 取它们的平均值为裂纹长度 a。同时，测量两个自由表面上的裂纹长 度，记做 a 1 和 a5。各测量准确到 0.5%。 6.确定条件载荷 Pq。在记录的 P-V 曲线上要确定裂纹长度的表观扩展量为 2% 时的载荷 Pq，而 2%的裂纹扩展量对应的裂纹嘴张开位移的相对增量为 5%，所以确定 Pq 的方法为：沿着 P-V 曲线的线性段作过原点的直线 OA，并通过 O 点画割线 OP5 使割线斜率为 OA 斜率的 0.95 倍。 若在 P5 点之前，每一点的载荷都低于 P5，则取 Pq=P5；如果在 P5 之前还有一个超过 P5 的最大 载荷，则取此最大载荷为 Pq。 7.计算条件值 Kq 以及裂纹前沿塑性区尺寸 Ro。
金属的断裂 断裂韧度KIC的测试和影响因素、应用举例
纹的真实扩展和由裂纹尖端产生的塑性区所造成的等效扩 展在内）达到裂纹原始长度a的2%（即 a / a 2% ）时的 载荷作为条件临界载荷 F5 FQ ；
Ⅱ：当材料韧性和尺寸居中时，有一个类似于 屈服平台的台阶，同样，越过这个平台载荷有 一个上升段，这时开始屈服的点作为条件临界 载荷 FQ ； Ⅲ：材料很脆或者尺寸很大（裂纹前端处于平 面应变的强约束状态），则裂纹一开始扩展即 呈失稳态而很快导致试样断裂，这时最大裂纹 载荷 Fmax 既是裂纹开始扩展的临界载 荷 Fmax FQ ；
3、杂质及第二相的影响
钢中的非金属夹杂物和第二相如果为脆性，则会 在应力的作用下造成相界面的开裂形成裂纹，造 成 KIC下降；第二相的形状也有影响，例如球状碳 化物比板条状和网状碳化物造成的 KIC 下降要小 一些（如铸铁）。
4、显微组织的影响
（1）板条马氏体是位错型亚结构，具有较高的强度和 塑性，裂纹扩展阻力较大，呈韧性断裂，K IC 较高；
三、试验结果的处理
三点弯曲的实验结果通过Eq.(4-30)进行计算
Eq.(4-30)是计算三点弯曲KQ的
断裂韧度 KIC 有效性判断
（1）厚度判据： B 2.5(KQ /s )2 （2）载荷比判据：Fmax / FQ 1.10
满足上述条件的话 KQ KIC ，否则，应该加 大试样的尺寸重做试验，新试样尺寸至少 应为原试样的1.5倍，直到满足上述条件。
试样的取样规定
美国ASTM E 399取样标准规定
某型动车组车轮取样规定
试样的形状、尺寸及制备
国家标准种规定了四种试样：标准三点弯曲试样、紧 凑拉伸试样、C型拉伸试样和圆形紧凑拉伸试样。常 用的三点弯曲和紧凑拉伸两种试样如下图4-7：
实验三 平面应变断裂韧性KIC的测定
八 .参考文献
【1】杨王玥，强文江.材料力学行为[M].北京：化学工业出版社，2009. 【2】GB4161-84 金属材料平面应变断裂韧性 K IC 实验方法.
三 .实验材料与试样
本实验采用经过 860℃淬火， 220℃低温回火处理的 40Ｃｒ钢， 其屈服强度σ s ＝１４００Mpa. 试样为 GB4161-84 规定的标准三点弯曲试样，名义尺寸：宽度 W=20mm，厚度 B=10mm，跨 距 S=80mm。 试样需要预先制备出尖端很尖锐的裂纹，为此，经过热处理后的试样首先完成外形尺寸的精 加工然后采用线切割制备出第一条裂纹。由于线切割的钼丝直径一般在 0.2mm 左右，裂纹的 尖端不够尖锐，应力集中效果不够好，故此还要施加循环应力作用，在一段裂纹的前端在制 备出非常尖锐的疲劳裂纹。国标中对于疲劳裂纹的制备条件及形状尺寸规定了严格的要求。
4）计算 Ro
1 KI 1 54.3Mpa m Ro= = 1.69*10-4 m=0.169mm = 2 2 π s 2 2 π 1400MPa
2
2
5)验证小塑性区条件
54.3Mpa m K 3 2.5 I = 2.5 m= 3.76 mm ，小于 B 和 a 1400Mpa =3.76*10 s
四 .实验设备和仪器
1.WDW-200D 微机控制电子式万能材料试验机：试验力准确度优于示值的 0.5% 2.双悬臂夹式引伸计 3.工具显微镜：精度 0.001mm 4.游标卡尺：精度 0.02mm
五 .实验步骤
1.测量试样尺寸。从疲劳裂纹顶端至试样的无缺口边，沿着预期的裂纹扩展线，在三个等间 隔的位置上测量厚度 B，准确到 0.025mm 或 0.1%B，取较大者，取三次平均值；在缺口附近 三个位置测量宽度 W，准确到 0.0025mm 或 0.1%W，取较大者，计算平均值； 2.装卡引伸计。在试样裂纹两侧用 502 胶对称的粘贴一对卡口片来装卡固定引伸计，引伸计 的标距为大约 5mm 3.加载测试。将试样安装于试验机上并调整其位置，尽量使裂纹扩张面与加载压头处于同一 个平面上。在计算机的界面上设置加载速度 0.3mm/min，然后对试样加载，计算机屏幕显示 载荷 P—裂纹嘴张开位移 V 关系曲线。最后可以看见随着裂纹的扩展，试样被压断成两截， 测试结束。 4.观察断口形貌。从试验机上取下试样，观察断口，可以看到黑色的线切割裂纹区，深灰色 的疲劳裂纹扩展区和浅灰色的瞬间断裂区。 5.测量裂纹长度。使用工具显微镜在试样断口的厚度方向 1/4,1/2 和 3/4 的位置上测量裂纹长 度，记做 a2， a3， a4 取它们的平均值为裂纹长度 a。同时，测量两个自由表面上的裂纹长 度，记做 a 1 和 a5。各测量准确到 0.5%。 6.确定条件载荷 Pq。在记录的 P-V 曲线上要确定裂纹长度的表观扩展量为 2% 时的载荷 Pq，而 2%的裂纹扩展量对应的裂纹嘴张开位移的相对增量为 5%，所以确定 Pq 的方法为：沿着 P-V 曲线的线性段作过原点的直线 OA，并通过 O 点画割线 OP5 使割线斜率为 OA 斜率的 0.95 倍。 若在 P5 点之前，每一点的载荷都低于 P5，则取 Pq=P5；如果在 P5 之前还有一个超过 P5 的最大 载荷，则取此最大载荷为 Pq。 7.计算条件值 Kq 以及裂纹前沿塑性区尺寸 Ro。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
材料力学性能实验报告
姓名：刘玲班级：材料91 学号：09021004 成绩：
的测定
实验名称断裂韧性K
IC
实验目的了解金属材料平面应变断裂韧性测试的一般原理和方法
实验设备 1.万能材料试验机一台（型号CSS-88100)
2.位移传感器及自动记录装置
3.游标卡尺一把
4.显微测试仪一台
5.三点弯曲试样四个
试样示意图
试样宏观断口示意图（韧断，脆断）
图1 20钢脆断
图2 40铬韧性断口
实验记录及Q P 的确定
表1 裂纹长度a
1a /mm 2a /mm 3a /mm 4a /mm 5a /mm
a /mm 03 2.478 5.0085 5.5680 5.2430 3.1925 5.2432 09 2.757 3.9505 4.134 3.992 3.1790 4.0255 403 2.800 3.4065 3.7085 3.4915 2.9185 3.5355 407
1.986
2.6595
2.9970
2.5970
16810
2.7512
表2 试样各数据
试样编号 试样材料 屈服强度(MPa)
高度W(mm) 宽度B(mm)
03 40Cr800℃+ 100℃回火 1050 25.00 12.50 09 25.00
12.50 403 20#钢退火态
370 25.00 12.00 407
25.00
12.00
表3 各试样实验测得的Q P 值及max P
试样编号
Q P (N) max P (N)
03 13270.126 13270.126 09 26650.307
26650.307
403 407
14523.800
16479.500
试验结果及有效性判定
1.对于40Cr800℃+100℃回火 03试样
1）厚度B=12.50mm; 宽度W=25.00mm; 跨距S=100.00mm a =5.2432mm ；
Q
P =28329.852N
当S/W ＝4时，
= 1.907
则
=1619.59
2）KQ 的有效性判定 （1）
max P /Q
P =1.000
（2）2Y
)(
5.2δQ
K = 5.948
对于09试样
= 1.052
则
=1794.31
2）KQ 的有效性判定 （1）
max P /Q
P =1.000
（2）2Y
)(5.2δQ
K = 7.30
2.20#钢退火态试样 对于403试样 当S/W ＝4时，
= 0.8494
则
=692.45
2）KQ 的有效性判定 （1）
max P /Q
P =1.269
（2）2Y
)(
5.2δQ
K = 12.50
对于407试样
当S/W ＝4时，
= 0.8814
则
=853.42
2）KQ 的有效性判定 （1）
max P /Q
P =1.13
（2）2Y
)(
5.2δQ
K = 13.30
根据Q
K 有效性的判据：（1）max / 1.10
Q P P ≤；（2）
2
2.5(K /)Q S B σ≥。
在根据以上得
到的数据对Q K 的有效性进行判定，可以看到：
40Cr 的两个试样都满足以上两个判据，而20#钢试样都不满足以上判据。
从而说明40Cr
的两个试样的断裂韧性实验是有效的，而20#钢试样的断裂韧性试验是无效的，需要加厚试样尺寸再进行试验
思考题：
1.对金属材料平面应变断裂韧性K IC的了解和认识。
答：平面应变断裂韧性K IC是材料在平面应变条件下，裂纹以张开型方式扩展的应力强度因子K I的临界值。
它表征了材料抵抗裂纹突然扩张的阻力，及材料抵抗脆性破坏的能力。
2.讨论试样尺寸选择是否合适。
不合适的原因是什么？由此进一步理解什么是平面应力？什么是平面应变？为什么平面应变情况最容易脆断？
答：平面应力是指板材较薄，在厚度方向可以自由变形，三向应变、两向应力的应力状态；平面应变是指板材较很厚，在厚度方向变形受到约束，三向应力、两向应变的应力状态；因为平面应变状态的断裂韧性最低，故其容易脆断。
指导教师：陈黄浦、余钊辉
年月日。
