空调系统散流器的选择及水力计算（2012.5.22）一、散流器的选择1.风速：（1）散流器出口风速：2——5m/s（一般选用中间值3m/s）；（2）回风口风速：小于等于4 m/s，如距人较近小于等于3m/s；居住建筑小于等于2m/s.2.选型布置步骤：（1）依据已知房间送风量，将质量流量转变为体积流量；（2）计算房间平面面积（各房间单独计算）F；（3）出口风速选3m/s；（4）送风口尺寸选择时不要选的过大（防止水力计算后风管尺寸小于散流器尺寸），尺寸一般选择：1）中小型空间400mm*400mm以下；2）大型空间可适当放大，但也不宜过大。
（5）送风形式多采用顶送顶回（即送风口与回风口都在房间顶部）；（6）根据房间面积F、选型样本中散流器选择参数（风速、面积、扩散半径）初选散流器的大小和个数；（7）依据坚定送风口风速（3m/s），房间送风量（体积流量）综合第（6）步确定散流器的大小和个数以及布置位置；（8）校核第（6）（7）步，使选择结果接近或一致，否则应重新选择；（9）根据已选的散流器尺寸、数量，反向校核散流器出口风速，处于2——5m/s 之间即可，否则应重新选择。
3．回风口数量和尺寸主要依据速度限制和回风量进行选择，选择时应避免与送风口短路。
4.附：散流器样本部分内容。
二、空调系统风管水力计算1.假定流速法：（50——60dB ）（1）主风管空气流速：6——8 m/s ；（2）支风管空气流速：3——5 m/s ；（3）风口出风速度：2——5 m/s 。
2.步骤：（各管段分别编号计算）（1）假定流速v（2）根据已知的质量流量转变为体积流量；（3）计算风管所需断面积：（假定速度）体积流量v V f )(= （4）依据f 值选择风管尺寸，为'f b a =⨯，要求'f f ≈；（5）根据假定流速和流量查水力计算表，可得风管具体尺寸、单位长度阻力损失及相应流速，确定'f （实际风管断面积）后，反算''f V v =（实际流速）并校核。
空调系统风道风速、风口的选择和新风(换气)量计算方法
风管内的风速一般空调房间对空调系统的限定的噪音允许值控制在 40～50dBA）之间，即相应 NR（或 NC）数为 35～45dB （A）。
根据设计规范，满足这一范围内噪音允许值的主管风速为 4～7m/s，支管风速为～3m/s。
通风机与消声装置之间的风管，其风速可采用 8～10m/s。
出风口尺寸的计算为防止风口噪音，送风口的出风风速宜采用 2～5m/s。
风口的尺寸计算与风管道尺寸的计算基本相同，一般当层高在 3~4 米的房间大约取风速在 2~2.5 米每秒。
根据经验一般可将使每个风口在 20~25平方米的面积，其风量大约在500 立方米左右。
回风口的吸风速度回风口位于房间上部时，吸风速度取 4～5m/s，回风口位于房间下部时，若不靠近人员经常停留的地点，取 3～4m/s ，若靠近人员经常停留的地点，取 1.5～2m/s ，若用于走廊回风时，取 1～1.5m/s 。
风管安装注意事项及风管计算在风管设计尽量小的情况下保证主管风速5m/s，支管风速 3m/s，风管计算公式：所选设备风量÷3600÷风速=风管截面积同时注意保证风管：长边÷短边≤4 一般不要＞4特殊情况特殊对待。
风口的选择：所选房间风量÷3600÷风速=散流器喉部截面积注意:双百叶风口截面积为以上公式所得面积÷0.7计算风管尺寸1)等阻尼法(等压法)是一种方便的计算法，适用于多种场合。
2)根据下表确定主风管中的基本阻尼系数。
风管类型阻尼系数（mmH2o)送风管0.05-0.2回风管0.03-0.12因回风管位于吸风部位，主要承受外部压力，应注意减轻其风管负担。
对于风管系统，常采用送风管 0.08-0.15mmH2O/m，回风管0.06-0.1 mmH2O/m 作为基准。
在进行风管机的风管道设计时，注意在风管机的进、出风处加静压箱，以均衡风压，减少噪音，并且使静压箱内的流速保证在3米每秒以下，其长度可根据实际情况来定。

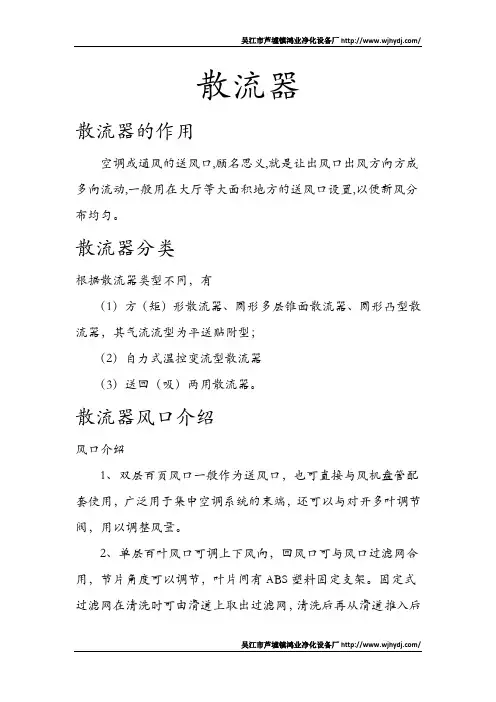

散流器的介绍
散流器散流器的作用空调或通风的送风口,顾名思义,就是让出风口出风方向方成多向流动,一般用在大厅等大面积地方的送风口设置,以便新风分布均匀。
散流器分类根据散流器类型不同，有（1）方（矩）形散流器、圆形多层锥面散流器、圆形凸型散流器，其气流流型为平送贴附型；（2）自力式温控变流型散流器（3）送回（吸）两用散流器。
散流器风口介绍风口介绍1、双层百页风口一般作为送风口，也可直接与风机盘管配套使用，广泛用于集中空调系统的末端，还可以与对开多叶调节阀，用以调整风量。
2、单层百叶风口可调上下风向，回风口可与风口过滤网合用，节片角度可以调节，叶片间有ABS塑料固定支架。
固定式过滤网在清洗时可由滑道上取出过滤网，清洗后再从滑道推入后继续使用。
3、固定条形风口用在供热及供冷的空调系统中，可安装在侧墙上或天花板上。
4、自垂百叶式风口具有正压的空调房间自动排气。
通常情况下靠风口的百叶自重而自然下垂，隔绝室内外的空气交换，当室内气压大于室外气压时，气流将百叶吹开而向外排气，反之室内气压小于室外气压时，气流不能反向流入室内，该风口有单向止回作用。
5、散流器是空调系统中常用的送风口、具有均匀散流特性及简洁美观的外形，可根据使用要求制成正方形或长方形，能配合任何天花板的装修要求。
散流器的内芯部分可从外框拆离，方便安装及清洗。
后面可配风口调节阀以控制调整风量。
适用于播音室、医院、剧场、教室、音乐厅、图书馆、游艺厅、剧场休息厅、一般办公室、商店、旅馆、饭店、及体育馆等。
为了使人们在各种环境里避免噪音的干扰以及不适感，除了按性能表确定颈部风速外，还需要考虑安装高度及安装场合。
6、球形可调风口是一种喷口型送风口，高速气流在经过阀体喷口中对指定方向送风，气流喷射方向可在顶角为35°的圆锥形空间内前后左右方便地调节，气体流量也可通过阀门开合程度来调节。
造用于高大层顶高速送风或局部供冷的场合，如机场候机大厅，室内体育场，宾馆厨房等场合。
散流器尺寸选型doc资料
散流器尺寸选型
五、通风系统设计
1、送风口布置间距
办公室 2.5-3.5m
商场、娱乐4-6m
回风口应根据具体情况布置
一般原则：（1）人不经常停留的地方; （2）房间的边和角; （3）有利于气流的组织。
2、标准型号风盘所接散流器的尺寸表-办公室
风盘型号风量方散尺寸
FP m3/h mm
3.5350200*200
5500200*200
6.3630250*250
8800250*250
101000300*300
12.51250300*300
161600350*350
202000450*450
252500450*450
注:办公室推荐送风口流速:2.5-4.0m/s
风机盘管接风管的风速：通常为1.5—2.0m/s之间，不能大于2.5m/s，否则会将冷凝水带出来。
3、散流器布置
散流器平送时，宜按对称布置或者梅花型布置，散流器中心与侧墙的距离不宜小于1000mm；圆形或方形散流器布置时，其相应送风范围（面积）的长宽比不宜大于1：1.5，送风水平射程与垂直射程（平顶至工作区上边界的距离）的比值，宜保持在0.5~1.5之间。
实际上这要看装饰要求而定，如250*250的散流器，间距一般在3.5米左右，320*320在4.2米左右。
水系统的管径和单位长度阻力损失
冷凝水管径估算表。

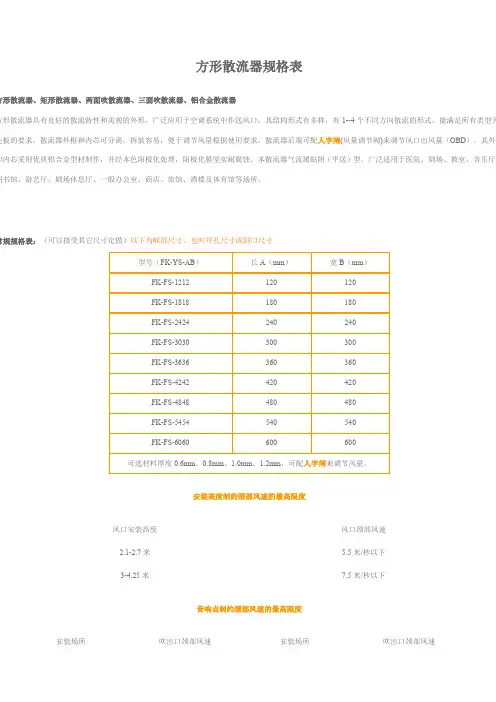

方形散流器规格表
方形散流器规格表方形散流器、矩形散流器、两面吹散流器、三面吹散流器、铝合金散流器方形散流器具有良好的散流特性和美观的外形，广泛应用于空调系统中作送风口，其结构形式有多样，有1--4个不同方向散流的形式，能满足所有类型天花板的要求，散流器外框和内芯可分离，拆装容易，便于调节风量根据使用要求，散流器后端可配人字闸(风量调节阀)来调节风口出风量（OBD）。
其外框和内芯采用优质铝合金型材制作，并经本色阳极化处理，阳极化膜坚实耐腐蚀。
本散流器气流属贴附（平送）型。
广泛适用于医院、剧场、教室、音乐厅、图书馆、游艺厅、剧场休息厅、一般办公室、商店、旅馆、酒楼及体育馆等场所。
常规规格表：（可以接受其它尺寸定做）以下为喉部尺寸，也叫开孔尺寸或洞口尺寸安装高度制约颈部风速的最高限度风口安装高度风口颈部风速2.1-2.7米 5.5米/秒以下3-4.25米7.5米/秒以下音响点制约颈部风速的最高限度安装场所吹出口颈部风速安装场所吹出口颈部风速播音室3-3.5米/秒剧场剧场休息厅教室音乐厅游艺厅一般办公室5-6米/秒医院门诊室病房旅馆客房接待室居室计算机房4-4.5米/秒商店旅馆大剧场饭店6-7.5米/秒方形散流器、矩形散流器调节阀配用，才能在系统中得到理想的气流分布。
此风口的叶片角度为固定式，不能随意调节，整个叶片与边框采用分离式结构（即叶片可以从边框内取下，安装好边框后再装上叶片），以方便安装与调节。
产品型号说明：K-YS-ABK-代表风口；FS-方形散流器；A为长度；B为宽度；AxB风口喉部尺寸，单位为毫米(mm)。
如FK-FS-1818，为简单易记，常规尺寸一般把长度后面的'0'去掉来标注型号，如180用18代表之。
四、直片型散流器1FK10条形直片百叶风口风口的叶片为固定式，用
四、直片型散流器
1. FK10条形直片百叶风口
风口的叶片为固定式，用于大厅的细条型或圆弧型顶送或侧送。
造型独特、高雅。
其风口性能数据见表17。
该散流器的叶片如图18所示形状，最大连续长度L可以做3米，对于需要更大长度的风口，可用分段拼装方式拼起来使用，拼缝处需用插板连接。
图17 FK10条形直片百叶风口
图18 叶片布置形式图
表16 FK10直片风口压力损失表
表17 FK10直片散流器规格系列及送风、回风性能数据表
2、FK11 T型直片散流器
T型直片散流器突出了线性设计特点，可以用于室内和环形分布的送、回风，可安装在侧墙、天花板或地面上。
该散流器的叶片如下图所示形状，最大连续长度L可以做3m，对于需要更大长度的风口，可以把两节或多节拼起来使用，拼缝处要有插接板。
图19 FK11 T型直片散流器图20 FK11叶片布置形式图
永能空调 UNION AIR-CONDITIONING
T型散流器结构尺寸图表如下：
表18 FK11直片散流器规格系列及送风、回风性能数据表
表19。
变风量系统送风散流器设计选型要点
变风量系统送风散流器设计选型要点现代建筑设计集团华东建筑设计研究院有限公司 杨国荣☆ 叶大法 杨裕敏摘要 变风量空调系统运行时,通过散流器的送风量总是在最大送风量与最小送风量之间变化。
如送风散流器设计选型不合理,空调区域内会出现空气温度分布不均匀、A D P I 低于80%、舒适性下降的现象。
分析了变风量系统气流分布可能出现的几种不利情况,给出了变风量系统设计时选择送风散流器的设计要点与选型方法。
关键词 变风量系统 送风散流器 空气分布Outlines of s up ply air diffus er d esi g n a nd s ele cti on of V A V s yst e msB y Yan g Guoron g ★,Ye D a f a an d Yan g Yumi nAbst r a ct The supply air volume of diff users are always varia nt betwee n maximum volume a nd minimum volume w hen a VAV syste m is op erating.If a diff user is not selected p roperly ,it will lead t o non 2unif or mity of room te mperat ure ,AD PI less t ha n 80p erce nt a nd comf ort sensation decreasing in air conditioned zones.A nalyses t he air dist ribution of VAV syste ms in some unf avorable conditions.Gives some design p oints a nd selecting met hods f or supply air diff users of VA V syste ms.Keywor ds VA V syste m ,supply air diff user ,air dist ribution ★East China Architectural Design &Res earch Institute Co.,Ltd.,Shanghai ,China1 概述气流分布(也称气流组织)是空调过程中的最后一个环节,由于各种空调系统的气流分布都在整个空调区域内进行,因此它直接影响空调系统的使用效果[1]。
空调系统风管、风口设计选型
校核新风系统与排风系统是否合理？
……
风口的距离是否合理？
谢谢大家！
单击此处添加副标题
202X/XX/XX
汇报人姓名
1、风管分类
风管、风口分类
无机玻璃钢风管
风管、风口分类
风管、风口分类
风管、风口分类
2）、按风管作用分：送风、回风、排风、新风管等。 3）、按风管内风速分：低速、高速风。 1）、按风口材料分：铝合金风口、铸铁风口、塑料风口、木制风口等。 2）、按风口形状及功能分 A、百叶风口：门铰式百叶风口、单层百叶、双层百叶、防雨百叶等。 2、风口分类
10000～17000
17.5
68000～100000
30
17000～25500
20
低速风管内的风速（m/s）
B、根据风管截面积参照风管常规尺寸表选择合适的风管尺寸；
Ø100
Ø250
Ø560
Ø1250
Ø120
Ø280
Ø630
Ø1400
Ø140
Ø320
Ø700
Ø1600
Ø160
Ø360
4～7
2～3
3.5
50～65
6～9
2～5
4～4.5
65～85
8～12
5～8
5
高速风管的最大风速（m/s）
风量范围（m3/h）
最大风速
风量范围（m3/h）
最大风速
1700～5000
12.5
25500～42500
22.5
5000～10000
15
42500～68000
25
500X250
散流器选型表
FK-10 FK-10 FK-10 FK-10 FK-10 FK-10 FK-10 FK-10 FK-10 FK-10 FK-10 FK-10 FK-10 FK-10 FK-10
240×240 540×540 600×600 240×240 300×300 300×300 300×300 180×180 300×300 300×300 180×180 240×240 240×240 300×300 360×360 240×240 300×300 240×240 300×300 300×300 300×300 240×240
0.19 FK-10 0.08 FK-10 0.11 FK-10 7019同7003 0.10 FK-10 0.10 FK-10 0.10 FK-10 7020同7004 0.12 FK-10
散流器选型计算空调房间送风量规格尺寸取风速风道尺寸m2mmmm大堂及餐厅32200626215090239005145400014fk10240240600002160160职工餐厅093029106090118026162400015fk10540540600005250200培训中心060036167090185032288400027fk10600600600010400250男更衣室010006174090193005116400011fk10240240600002160160女更衣室015009167090185008141400013fk10300300600003200120013009144090160008121400011fk10300300600002160160012009133090148008111400010fk10300300600002160160005003154090171003075400007fk10180180600001120120013009144090160008121400011fk10300300600002160160014009156090173008131400012fk10300300600002160160005003154090171003075400007fk10180180600001120120011006191090212005128400012fk10240240600002160160008006139090154005091400009fk10240240600001120120012009133090148008111400010fk10300300600002160160024013185090206012190400018fk10360360600004250160三至六层其余房间同二层026013201090223012206400019fk10240240600004250160018009100090111008082400008fk1030030060000320012001006174090193005116400011fk10240240600002160160012009133090148008111400010fk10300300600002160160012009133090148008111400010fk
空调风口系列型号、功能、选用一览表
1． 可拼接成任意长度，有两端有框和无框之分； FK-18
2． FK-26 可采用单向（A 型）或双向（B 型）斜送风
形式；
突出了线性设计特点，可用于室内大厅环形分布
3． 边框宽度有 32、25、17 三种规格；
的出风口和回风口
FK-26 4． 可根据用户要求制造半径 R＞20M 的弧形风口，每
1． 可与 FK-1、FK-2、FK-19、FK-20 及 FK-10 配套使
用；
钢制风口矩形调节阀 FK-GZJ
用于通风管道冷暖送风处
2． 钢制调节阀分为顺开和对开两种，"S"代表顺开，"D"
代表对开。
FKGZY
可与方、短型散流器和圆形风管、圆型散流器配接，呈扇 同上
形状调节叶片开度。
钢制风口圆形调节阀
应用场合
常用于室内回风，新风入口、回风口和 检查口
适用于外墙进风和排风口 一般用于天花板上或走廊过道吊顶，可
2． 可通过调节叶片开度来调节风量及气流吹出方向； 与灯箱配套使用 3． 可多段拼出任意长度，可制成单一段、中间段、端头 段和角度段，每段最大长度≤3M。
自垂百叶风口
FK-14
1． 具有气流单向止回作用； 2． 气流吹出方向可由用户选择； 3． 叶片靠自重下垂，转动灵活。
1． 调节百叶式风口；
FK-19 FK-1
2． FK-1 为宽边框，FK-19 为窄边框； 3． 可根据要求做成活芯上推式风口； 4． 可配装 FK-11 调节阀或钢制调节阀；
5． 前排叶片可平行于长边或短边。
同上
侧壁格栅式 风口
FK-4 1． FK-4 为宽边框，FK-27 为窄边框； FK-27 2． 固定式叶片，能起防雨、防尘作用。
空调风口散流器选型
散流器1.S-FS方形散流器（FK-10）S-FS型散流器，是空调系统中常用风口，气流属平送（贴附）型，具有均匀的散流特性及简洁美观的外形，可满足天花板的装饰要求。
散流器的内芯可从外框分离，做回风时可配套过滤网，方便安装清洗，后面可配调节阀，以控制风量大小。
2.S-JS矩形散流器（FK-31）S-JS型散流器与S-FS除外形不同外，结构基本一致。
3.S-F3三面吹风散流器（FK-37）S-F3型散流器为三面吹风型，可分为方形或矩形，结构与S-FS相同，适用于安装在靠墙较近的天花板上，使送风吹自房间的中央，达到理想的送风效果。
4.S-Y圆形散流器（FK-39，FK-8）S-Y型散流器，结构为多层锥面形，吹出气流呈贴附（平送）型，且减速较快，相对任意大小面积来说可提供较大的风量。
其结构与S-FS类似，中间为活芯，方便装卸，同时也便于调整配套的圆形对开调节阀，有a、b两种型号，S-Ya型中心叶片和中间叶片有小翻边和挂钩不同。
5.S-YH圆环形散流器（FK-16）S-YH型散流器，其吹出气流为垂直型，适用于特定范围内的送风，其造型新颖美观，适用于特殊风格的装饰需要。
6.S-YX圆形斜片散流器（FK-15）S-YX型散流器为圆形外框，直形叶片送风口，叶片倾斜24°。
7.S-YP圆盘散流器（FK-41，FK-9）S-YP型散流器其气流属下送型，此风口能以较小的风量供应较大的地面面积，后面可配合圆形对开调节阀，以任意调节风量大小。
8.S-TH条形活叶散流器（FK-25）S-TH型散流器，其设计独特，其每一组叶片槽内有两个可调的叶片，用以控制气流方向和大小，从外部便可方便的调整，即可作送风口也可做回风口，一般安装在天花板或侧墙上。
FK-TH宽度规格尺寸表：两端无框长度尺寸表两端有框长度尺寸表一端有框长度尺寸表角度段长度尺寸表9. S-T 条形散流器（FK-18）S-T型散流器，用于室内和环形分布的送回风口，可安装在侧墙或天花板上，其段形同FK-T相同（即中间段、端头段、角度段），其尺寸根据需要任意选用，也可用于弧形风口。
散流器尺寸选型
五、通风系统设计
1、送风口布置间距
办公室 2.5-3.5m
商场、娱乐4-6m
回风口应根据具体情况布置
一般原则：（1）人不经常停留的地方; （2）房间的边和角; （3）有利于气流的组织。
2、标准型号风盘所接散流器的尺寸表-办公室
风盘型号风量方散尺寸FP m3/h mm
3.5350200*200
5500200*200
6.3630250*250
8800250*250
101000300*300
12.51250300*300
161600350*350
202000450*450
252500450*450注:办公室推荐送风口流速:2.5-4.0m/s
风机盘管接风管的风速：通常为1.5—2.0m/s之间，不能大于2.5m/s，否则会将冷凝水带
出来。
3、散流器布置
散流器平送时，宜按对称布置或者梅花型布置，散流器中心与侧墙的距离不宜小于1000mm；圆形或方形散流器布置时，其相应送风范围（面积）的长宽比不宜大于1：1.5，送风水平射程与垂直射程（平顶至工作区上边界的距离）的比值，宜保持在0.5~1.5之间。
实际上这要看装饰要求而定，如250*250的散流器，间距一般在3.5米左右，320*320在4.2米左右。
水系统的管径和单位长度阻力损失
冷凝水管径估算表。
通风空调系统风口选型要点
通风空调系统风口选型要点1、常用风口类型与适用场所2、选型原则1）上部送风时，一般房间宜采用百叶风口或条缝风口等侧送，侧送气流宜贴；有吊顶时，应采用散流器；空间较大的公共建筑或高大厂房，宜采用喷口或旋流风口送风。
2）对于室内散热量大的场所（如计算机房）或高大空间（如影剧院），应优先选用气流特性稳定的下部送风风口。
如建筑结构限制，应优先选用诱导性能好的风口。
3）冬季送热风时，应注意室内空气热分层现象，宜选用有冬夏季调节功能的送风口。
4）对于送风口安装高度大于4m的场所，宜使用射流方向可调的风口，以适应负荷的变化。
5）送风口风速：消声要求较高时，百叶风口、散流器、条缝风口送风等宜采用2~5m/s。
6）回风口面风速，一般按下表推荐风速选取：风口的风速应按实际有效面积计算。
3、设计选用要点A、百叶风口1）单、双层百叶风口均以颈部尺寸进行选型和制作。
2）单、双层百叶风口可与对开多叶调节阀或过滤器配套使用。
3）侧送百叶送风口的最大风速按下表确定：4）双层百叶风口顶送时，距离工作区高度不宜小于2.0m。
5）当采用双层百叶风口进行侧向送风时，应选用横向叶片（可调的）在外、竖向叶片（固定的）在内的风口，并配有对开式风量调节阀。
B、散流器1）当建筑物层高较低，单位面积送风量较大，且有吊平顶可供利用时，宜采用方形或圆形散流器进行送风。
1）方、矩形散流器可与对开多叶调节阀或过滤器配套使用；圆形、圆盘形散流器可在颈部设单开或双开板式调节阀。
2）圆形或方形散流器相应送风面积的长宽比不宜大于1.5，如果长宽比大于1.25时，宜选用矩形散流器。
3）散流器中心与侧墙距离不宜小于1.0m。
4）地面散流器不应直接安装在座位下，安装位置距离作为不应小于400mm。
5）散流器与支风管的连接，宜采用柔性风管，以便于施工安装。
6）散流器的颈部最大允许风速见下表：C、喷口1）喷口侧向送风的出口风速宜取4~8m/s，最大可取10m/s。
2）喷口的安装高度，不宜低于空调空间高度的1/2。
空调送风风速及选型
70
95
120
175
235
300*300
70
100
135
170
255
340
350*350
90
140
185
230
350
465
400*400
120
180
240
295
440
590
500*500
190
280
380
470
710
945
600*600
270
410
545
680
1020
1360
三、盘风机匹配风管尺寸
115
150
190
285
380
1000*125
145
190
240
355
475
1000*150
170
230
285
430
570
1000*175
200
265
330
500
665
1000*200
230
305
380
570
760
、顶棚散流器送风量
尺寸mm
送风流量m/s
1.0
1.5
2.0
2.5
3.75
5.0
250*250
70
90
115
170
230
500*150
85
115
145
215
285
600*150
100
135
170
255
340
750*150
130
170
215
散流器送风计算方法
散流器送风计算⽅法11.1.2散流器送风计算⽅形散流器的规格⽤颈部尺⼨W ×H 表⽰, (见空调⼯程P378)外沿尺⼨A ×B ＝(W ＋106)×(H ＋106),顶棚上预留洞尺⼨C ×D ＝(W ＋50)×(H ＋50) 1、散流器送风⽓流组织设计计算内容(1)送风⼝的喉部风速Vd 取2～5m/s 最⼤不超过6m/s (2) 射流速度衰减⽅程及室内平均风速xox FK Vo Vx +=式中：X-以散流器中⼼为起点的射流⽔平距离（射程）mVx-在X 处的最⼤风速m/s Vo -散流器出⼝风速m/sXo-⾃散流器中⼼算起到射流外观原点的距离, 多层锥⾯散流器为0.07m F-散流器的有效流通⾯积m 2按90％K-系数：多层锥⾯散流器为1.4盘式散流器为1.1若要求射流末端速度为0.5m/s,则射程为散流器中⼼到风速为0.5m/s 处的距离根据式8-6,则：射程X ＝VxF Kvo -Xo= X ＝Xo FKvo -5.0 式中：X-以散流器中⼼为起点的射流⽔平距离（射程）mK-系数：多层锥⾯散流器为1.4盘式散流器为1.1 Vo -散流器出⼝风速m/sF-散流器的有效流通⾯积m 2按90％Xo-⾃散流器中⼼算起到射流外观原点的距离, 多层锥⾯散流器为0.07m Vx-在X 处的最⼤风速⼀般为0.5 m/s散流器的喉部风速Vd ⼀般取2～5m/s 最⼤不超过6m/s室内平均风速Vm=2122)4/(381.0H L rL +(m/s)式中：L-散流器服务区边长(m) 注： (见空调⼯程P401)例8-2H-房间净空⾼(m)r L -射程 r-射流射程与边长L 之⽐,因此r L 即为射程当送冷风时, 室内平均风速取值增加20％, 送热风时减少20％ (3)轴⼼温差：对于散流器平送,其轴⼼温差衰减可近似地取Vd Vx to tx ≈?? to VdVxtx ?≈? △tx -射流末端温度衰减值℃Vx-在X 处的最⼤风速⼀般为0.5 m/s△to -送风温差℃Vd-散流器的喉部风速m/s2、散流器送风⽓流设计步骤(见空调⼯程P401)(1)、布置散流器⼀般按对称布置或梅花形布置,⽅形散流器的送风⾯积的长宽⽐不宜⼤于1：1.5散流器中⼼线和墙体距离⼀般不⼩于1m(2)、由空调区的总送风量和散流器的个数,就可以计算出单个⽅形散流器的送风量,假定散流器的颈部风速(如取2～5m/s)计算出所需散流器喉部⾯积,根据散流器喉部⾯积,选择散流器规格(3)、校核(1)的射程，根据下式(8-7)校核射流的射程是否满⾜要求，中⼼处设置的散流器的射程应为散流器中⼼到房间或区域边缘距离的75％ (4)校核室内平均风速,根据式8-8计算室内平均风速,校核是否满⾜要求室内平均风速Vm=2122)4/(381.0H L rL +(m/s)式中：L-散流器服务区边长(m) 注： (见空调⼯程P401)例8-2H-房间净空⾼(m)r L -射程 r-射流射程与边长L 之⽐,因此r L 即为射程(5)校核轴⼼温差衰减根据式(8-9)计算轴⼼温差衰减,校核是否满⾜空调区温度波动范围要求-------已知⼀层⼤厅舒适性空调区的尺⼨为L=13. 8m,B=13.6m,H=3.5m,总送风量q v =1.389m 3/s,送风温度to=19℃,⼯作区温度tn=24℃,采⽤散流器平送,进⾏⽓流分布设计解：(1)布置散流器将空调区进⾏划分,沿长度⽅向划分为3等分, 沿宽度⽅向划分为3等分,则空调区被划分成9个⼩区域,每个区域为⼀个散流器的服务区, 散流器的数量n=9个(2)选⽤⽅型散流器, 假定散流器的颈部风速Vd 为3m/s,则单个散流器所需的喉部⾯积为q v/Vd n,计算如下q v/Vd n=4(总送风量)/(3m ×20)=0.067m 2选⽤喉部尺⼨为240mm 的⽅型散流器,则喉部实际风速为 Vd=36.036.0104m/s=3.068m/s, 散流器实际出⼝⾯积约为喉部⾯积的85％,则散流器的有效流通⾯积散流器实际出⼝风速为Vo=％Vd85=85.0068.3m/s=3.609m/s （3）计算射程射程X ＝Vx F Kvo -Xo=07.05.036.0%85609.34.12-m=3.353m式中：X-以散流器中⼼为起点的射流⽔平距离（射程）mK-系数：多层锥⾯散流器为1.4盘式散流器为1.1 Vo -散流器出⼝风速m/sF-散流器的有效流通⾯积m 2按85％Xo-⾃散流器中⼼算起到射流外观原点的距离, 多层锥⾯散流器为0.07m Vx-在X 处的最⼤风速散流器的喉部风速Vd ⼀般取2～5m/s 最⼤不超过6m/s散流器中⼼到边缘距离 2.3m,根据要求, 散流器的射程应为散流器中⼼到房间或区域边缘距离的75％,所需的最⼩射程为：2.3m ×0.75=1.725m 。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
散流器
1.S-FS方形散流器（FK-10）
S-FS型散流器，是空调系统中常用风口，气流属平送（贴附）型，具有均匀的散流特性及简洁美观的外形，可满足天花板的装饰要求。
散流器的内芯可从外框分离，做回风时可配套过滤网，方便安装清洗，后面可配调节阀，以控制风量大小。
2.S-JS矩形散流器（FK-31）
S-JS型散流器与S-FS除外形不同外，结构基本一致。
3.S-F3三面吹风散流器（FK-37）
S-F3型散流器为三面吹风型，可分为方形或矩形，结构与S-FS相同，适用于安装在靠墙较近的天花板上，使送风吹自房间的中央，达到理想的送风效果。
4.S-Y圆形散流器（FK-39，FK-8）
S-Y型散流器，结构为多层锥面形，吹出气流呈贴附（平送）型，且减速较快，相对任意大小面积来说可提供较大的风量。
其结构与S-FS类似，中间为活芯，方便装卸，同时也便于调整配套的圆形对开调节阀，有a、b两种型号，S-Ya型中心叶片和中间叶片有小翻边和挂钩不同。
5.S-YH圆环形散流器（FK-16）
S-YH型散流器，其吹出气流为垂直型，适用于特定范围内的送风，其造型新颖美观，适用于特殊风格的装饰需要。
6.S-YX圆形斜片散流器（FK-15）
S-YX型散流器为圆形外框，直形叶片送风口，叶片倾斜24°。
7.S-YP圆盘散流器（FK-41，FK-9）
S-YP型散流器其气流属下送型，此风口能以较小的风量供应较大的地面面积，后面可配合圆形对开调节阀，以任意调节风量大小。
8.S-TH条形活叶散流器（FK-25）
S-TH型散流器，其设计独特，其每一组叶片槽内有两个可调的叶片，用以控制气流方向和大小，从外部便可方便的调整，即可作送风口也可做回风口，一般安装在天花板或侧墙上。
FK-TH宽度规格
尺寸表：
两端无框长度尺寸表两端有框长度尺寸表
一端有框长度尺寸表
角度段长度尺寸表
9. S-T 条形散流器（FK-18）
S-T型散流器，用于室内和环形分布的送回风口，可安装在侧墙或天花板上，其段形同FK-T相同（即中间段、端头段、角度段），其尺寸根据需要任意选用，也可用于弧形风口。
10.S-JX阶梯式旋流散流器
S-JX型散流器，其气流呈阶梯式旋流送风，叶片形式同FK-G或FK-T，其造型独特，装饰性强。
活动风口
1.FK-DB单层百叶风口（FK-2，FK-20）
FK-DB型风口一般用于回风口，当作回风口时常与过滤网配套使用，也可装多叶对开调节阀用以控制风量，百叶角度可以在0～90°任意调节。
它可分为
a、b两种型号，区别在于外框和叶片尺寸不同，a型为宽边框，宽叶片，其余完全相同。
FK-DB1活芯单层百叶风口为活芯式，方便清洗过滤网，也可当
作检修门，外表美观，检修方便。
2.FK-SB双层百叶风口（FK-1，FK-19）
FK-SB型风口一般用于送风口，可直接与风机盘管配套使用。
此风口叶片角度可在0～90°范围内任意调节，不同角度，可得到不同的送风距离和不同扩散角，并可配对开多叶调节阀用以控制风量。
它可分为a、b两种型号，区别在于外框和叶片尺寸不同，a型为宽边框，宽叶片，其余完全相同。
百叶式风口结构形式分以下两种：前排叶片垂直于长边（A型）与前排叶片平行于长边（B型）。
用户订货如无注明，则以A 型供货。
调节阀
1.TF-FK风口调节阀（FK-11）
TF-FK型调节阀，常与回风口配套，用来调节整个空调系统气流分布，从而达到理想效果，它的结构是各个叶片之间采用连动，只要拔动插板，所有叶片均可动作，使风口的颈部通风面积变大或变小。
2、TF-Y圆形对开调节阀（FK-13）
TF-Y型调节阀是与回风口配套使用，与风口的接管铆钉连接。
调节方法是摘下风口的中心叶片或圆盘，调节中心焊杆，两个半圆活门就可从关闭状态调节到开启的任意位置，从而实现对风口流量的调节，以得到理想的空调效果。
风口规格尺寸表:
以下尺寸为常规尺寸，可按客户需要订做。
（续前页）
固定百叶风口
1.FK-T条形风口（FK-23）
FK-T型风口，常用于集中空调系统送风，可安装在侧墙上或天花板上，FK-T1型为叶片单向倾斜，FK-T2型为叶片双向倾斜。
风口宽度和长度尺寸可根据客户需要制作，可制成中间段、端头段（段形类别及规格见下图）。
2.FK-TH条形活芯风口（FK-24）
FK-TH型风口，其规格、段形类别（即中间段和左右端头段）均与FK-T相同，不同之处在于叶片整体内芯可以取出，便于安装过滤网，用于回风口。
3.FK-X斜送风风口（FK-26，FK-22）
FK-X型风口，叶片斜度为24°，分为a、b两种，它们的区别在于外框不同，a型为宽边框，宽叶片，其余完全相同。
客户根据不同场所可采用单向斜送风（FK-X1）或双向斜送风（FK-X2）形式，此风口也可做回风，并可配多叶对开调节阀及过滤网。
4、FK-D地送风百叶风口（FK-21）
FK-D型风口，型材刚性好，百叶与外框专为地送风而设计，叶片为斜送风，斜度为
11.3°。
有单向斜送风（FK-D1）及双向斜送风（FK-D2）两种，用户可根据使用场所选用。
5.FK-G格栅风口（FK-4，FK-27）
FK-G型风口常用于洗漱间、卫生间回风，电梯管道口及检查口的装饰，还可用于仓库等建筑外墙的通风口，分 a、b两种型号，b型为小边小叶片回风口。
6、FK-KG可开式格栅风口（FK-12）
FK-KG型风口是在FK-G基础上增加了一个内框边，整体风口呈活门形式，常用于客房的回风及检查口，可配套过滤器使用。
7、FK-GSB固定双层百叶风口（FK-30）
FK-GSB型风口为下送形风口，固定叶片下送斜度约为26.5°，由于倾斜叶片为双层，适用于对角单一方向的斜送风，如靠近天花板的四角处。
8、FK-FS防水风口（FK-54）
FK-FS型风口，叶片为特殊叶片，具有防水溅入的功能，一般多用于外墙新风口。
9、FK-DG蛋格风口（FK-47）
FK-DG型风口，叶片间距13mm，风口结构简单，一般用于天花顶棚或侧墙的送风或回风，可做成活芯或配套过滤网使用。
10、FK-ZC自垂百叶风口（FK-14）
FK-ZC型风口，用于具有正压的空调房间自动排气，具有单向止回作用，也常与排风机配套使用，当风机静止时隔绝外部空气入内。
11、FK-ZG遮光百叶风口(FK-28)
FK-ZG型风口专为暗室设计，既解决通风需要又满足避光的要求。
12.FK-H弧形风口
FK-H型风口，主要满足建筑的弧形设计，配合弧形顶棚、灯池或弧形墙壁的需要，体现整体的美感。
风口弧度及弧长按客户要求定做，百叶形式由客户选用，可分为垂直于长边的A型和平行于长边的B型两种形式；按弧形可分为凸型与凹型两种。
