ARCM200L系列多功能型电气火灾监控探测器 使用说明书-安科瑞张玲玲
344Acrel-6000电气火灾监控系统在成都中筑兰庭项目中的应用-安科瑞张玲玲

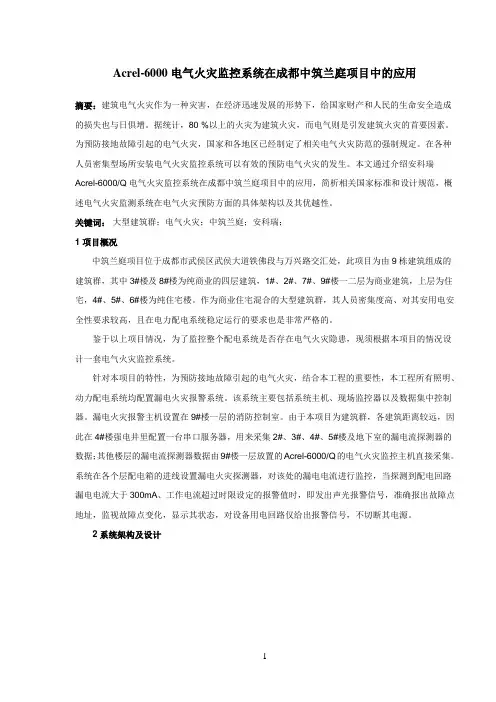

Acrel-6000电气火灾监控系统在成都中筑兰庭项目中的应用摘要：建筑电气火灾作为一种灾害，在经济迅速发展的形势下，给国家财产和人民的生命安全造成的损失也与日俱增。
据统计，80 %以上的火灾为建筑火灾，而电气则是引发建筑火灾的首要因素。
为预防接地故障引起的电气火灾，国家和各地区已经制定了相关电气火灾防范的强制规定。
在各种人员密集型场所安装电气火灾监控系统可以有效的预防电气火灾的发生。
本文通过介绍安科瑞Acrel-6000/Q电气火灾监控系统在成都中筑兰庭项目中的应用，简析相关国家标准和设计规范，概述电气火灾监测系统在电气火灾预防方面的具体架构以及其优越性。
关键词：大型建筑群；电气火灾；中筑兰庭；安科瑞；1 项目概况中筑兰庭项目位于成都市武侯区武侯大道铁佛段与万兴路交汇处，此项目为由9栋建筑组成的建筑群，其中3#楼及8#楼为纯商业的四层建筑，1#、2#、7#、9#楼一二层为商业建筑，上层为住宅，4#、5#、6#楼为纯住宅楼。
作为商业住宅混合的大型建筑群，其人员密集度高、对其安用电安全性要求较高，且在电力配电系统稳定运行的要求也是非常严格的。
鉴于以上项目情况，为了监控整个配电系统是否存在电气火灾隐患，现须根据本项目的情况设计一套电气火灾监控系统。
针对本项目的特性，为预防接地故障引起的电气火灾，结合本工程的重要性，本工程所有照明、动力配电系统均配置漏电火灾报警系统。
该系统主要包括系统主机、现场监控器以及数据集中控制器。
漏电火灾报警主机设置在9#楼一层的消防控制室。
由于本项目为建筑群，各建筑距离较远，因此在4#楼强电井里配置一台串口服务器，用来采集2#、3#、4#、5#楼及地下室的漏电流探测器的数据；其他楼层的漏电流探测器数据由9#楼一层放置的Acrel-6000/Q的电气火灾监控主机直接采集。
系统在各个层配电箱的进线设置漏电火灾探测器，对该处的漏电电流进行监控，当探测到配电回路漏电电流大于300mA、工作电流超过时限设定的报警值时，即发出声光报警信号，准确报出故障点地址，监视故障点变化，显示其状态，对设备用电回路仅给出报警信号，不切断其电源。
剩余电流式电气火灾监控探测器说明书
6
上海安科瑞电气股份有限公司
6.5.1 系统参数
6.4.1 开机正常运行时将进入“运行”界面，同时显示实时时间和运行状态。在“运行”界面 下，按右键后可以进入“全局查看”界面。“全局查看”实时地反应各个回路的运行状态， 当某回路正常时此回路标号以“白底黑字正显”方式显示；当某回路发生报警时此回路标号将 以出现“黑底白字反显”方式显示；当某回路发生故障时此回路标号将出现“时隐时现”的闪 烁；当某回路发生预警时此回路标号将出现“正显反显”的闪烁。通过全局查看方式可以快捷 地了解所有回路的状态。
上海安科瑞电气股份有限公司
多回路电气火灾监控探测器
一.概述
ARCM500 多回路电气火灾监控探测器（以下简称探测器） ，通过对配电回路的剩余电流、 导线温度等火灾危险参数实施监控和管理，从而预防电气火灾的发生。探测器符合《剩余电流 式电气火灾监控探测器》GB14287.2 的要求，是在火灾危险性大、人员密集场所安装的电气火 灾监控探测器。
报警记录 编号 01 位置:回路 16 地址 000 类型:剩余电流 参数:I=0290mA (0300) 时间:10-07-20 00:00:50
故障记录 编号 01 位置:回路 16 地址 000 类型:故障 参数:无 时间:10-07-20 00:00:50
6.5 编程 按长按“设置”键，进入编程密码界面: 通过按键或键，输入用户密码(默认密码为 0001)，输好后按“确定”键进入。若此时又不想进行编程设置，再长按“设置”键便可以退 回非编程界面。进入编程后，退出时按“返回”键，便会进入保存设置信息界面，若需要保存 则选择“是”再按“确定”键退出，信息将保存并更新；若不需要保存则选择“否”再按“确 定”键退出，信息将恢复为进入编程前的设置。 反显或方框内的内容为当前内容项，可以通过左键、右键切换内容项，可以通过 键或键修改内容项的内容。
AM3微机综合保护装置安装使用说明书-张玲玲
141AM3微机综合保护装置安装使用说明书V1.30安科瑞电气股份有限公司版权所有，未经本公司之书面许可，此手册中任何段落，章节内容均不得被摘抄、拷贝或以任何形式复制、传播，否则一切后果由违者自负。
本公司保留一切法律权利。
本公司保留对本手册所描述之产品规格进行修改的权利，恕不另行通知。
订货前，请垂询当地代理商以获悉本产品的最新规格。
第一章装置介绍 (1)1概述 (1)2功能配置 (1)2.1保护功能 (1)2.2测控功能 (2)第二章技术参数 (2)1额定参数 (2)1.1工作电源 (2)1.2信号电压输入 (2)1.3信号电流输入 (2)2技术指标 (2)2.1测量元件特性 (2)2.2接点容量 (2)3使用环境 (2)4电气安全性 (3)4.1绝缘电阻 (3)4.2介质强度 (3)4.3冲击电压 (3)5电磁兼容性 (3)6机械性能 (3)6.1振动(正弦) (3)6.2冲击 (3)6.3碰撞 (3)第三章装置操作说明 (4)1前面板说明 (4)2按键说明 (4)3菜单说明 (5)3.1菜单结构 (5)3.2幅值显示 (6)3.3DI显示 (7)3.4遥测显示 (7)3.5遥信显示 (7)3.6定值显示 (7)3.7版本显示 (7)3.8时钟设置 (8)3.9定值修改 (8)3.10装置地址修改 (8)3.11通讯设置 (8)3.12软压板设置 (9)3.13遥控操作 (9)3.14出错报告 (9)3.15事件记录 (9)3.16调试功能（制造商使用，略） (10)第四章安装与接线 (10)1外形及开孔尺寸 (10)2装置背部端子图及接线方法 (11)2.1背部端子 (11)2.2接线方法 (11)2.2.2PT测控接线 (13)3.防跳模块 (13)第五章维护及其他问题处理 (14)附录A装置出厂默认定值表 (14)附录B装置事件记录清单 (16)第一章装置介绍1概述AM3系列微机综合保护装置，集保护、测量、控制功能于一体，适用于10kV及以下电压等级的配电线路和变压器保护，体积小巧，就地安装于中置柜、环网柜等，应用领域覆盖电力、水利、交通、石油、化工、煤炭、冶金等行业。
MFA系列电气火灾监控探测器-用户手册
目录
1 简介............................................................................................................................................................. 4 1.1 概述................................................................................................................................................... 4 1.2 性能特点........................................................................................................................................... 4 1.3 引用标准........................................................................................................................................... 4
4 面板与显示操作 ......................................................................................................................................... 8 4.1 LCD液晶显示 ................................................................................................................................... 8 4.2 LED数码管显示 ............................................................................................................................. 10
电气火灾监控设备使用说明书
**型电气火灾监控设备安装使用说明书成都安吉斯智能设备有限公司一、概述因供电线路或用电设备绝缘损坏引发的接地电气火灾的例子不胜枚举，为了有效减少电气火灾，**型电气火灾监控设备是我公司最新研制开发的面向民众和工业双重领域的新一代超早期电气火灾监控产品，具有高智能、小型化、多功能、高可靠性、简单实用等特点，该控制器采用模块化组板技术，优化了人机接口界面，同时具有一定的控制功能，这一切使整个系统易于安装、调试及维护。
**型电气火灾监控设备可配接我公司的**型电气火灾探测器和其他任意厂家的电气火灾探测器，组成大容量电气火灾探测报警系统，系统报警后可联动气体钢瓶、阀、风机、卷帘、声光等报警和通风设备，可广泛用于工厂、学校、医院、商场、宾馆、剧院、展厅、办公楼等各种场合。
二、控制器构成、工作原理、主要技术指标控制器由主机板、电源及显示板组成，其构成框图如下：图一、控制器构成框图工作原理：电源电路主要由主供电电路和备电电路组成，主电工作的同时对备电进行充电，当电池充满时，自动转换为浮充状态，抵消电池的自放电，保证电池供电时的容量。
主机电路由单片机、程序存储器、接口扩展电路组成。
单片机采用78E58B，功能强，指令丰富，是广为应用的优秀机种。
程序存储器64K。
人机对话电路主要由按键输入电路，时钟电路，显示驱动电路及数码管显示电路。
通过这些电路可输入操作指令，输出报警或指示信息。
监控设备采用模块化结构设计，主机板和回路板通过CAN总线通讯，壁挂式结构可接4个监控回路，监控回路最大可扩展至16路。
回路板和探测器之间采用两总线RS485通讯，每个回路可接63支我公司的**型电气火灾探测器，组成大容量电气火灾探测报警系统。
接口电路的输入信号经AD转换后或数字解码后送入单片机进行处理。
主要技术指标：1、监控设备结构采用壁挂式机箱，可配接探测器容量为63×4＝252支探测器，监控设备最大可配接探测器数量为63×16＝1008支探测器。
安科瑞电气 ARTM系列温度巡检仪 说明书
二 操作指南 1 显示介绍
1.1 ARTM1 的面板图示
1
℃
2
3
AL1
4
AL2
SET
编号
名称
状态示例
1
LEDA
0028
2
LEDB
0100
3
AL1
指示灯点亮
4
AL2
指示灯点亮
5
SET
按键按下
6
左方向键
按键按下
7
右方向键
按键按下
8
ENTER 键 按键按下
1.2 ARTM8 的面板图示
1
2
5678
说明 显示当前测得的温度值，单位℃，4 位数码管，分辨率±1℃
设定静态显示，在正常模式下按住左或右键不放，可快速切换到需要的通道温度显示，并保持。
设定循环显示，在正常模式下按住右键不放，可加快循环显示速度。
（4）“bUS”状态设置
进入系统设置模式以后，按左或右方向键直到显示“bUS”，即通讯设定，回车确认后显示“Addr”状态，再
次回车后就可以设置地址的值，通过左或右方向键改变地址值，按回车确认后返回“Addr”状态，按左或右方向
3 技术参数
技术指标 功能
最大测量通道数 输入信号 精度等级
辅 助 电压范围 电源 功 耗 报警 路 数 输出 容 量
协议 通讯 接 口
波特率 工频耐压
温度 环境 适 度
海拔
ARTM1 1
指标
ARTM8 8
热电阻：Pt100，Cu50 0.5 级
AC85～265V，DC100～350V ≤2W
2 组常开 AC250V/5A，DC30V/5A
4～20mA 及 0～5V 等；
安科瑞 APM 系列网络电力仪表 安装使用说明书
217APM系列网络电力仪表安装使用说明书V2.0申明版权所有，未经本公司之书面许可，此手册中任何段落、章节内容均不得被摘抄、拷贝或以任何形式复制、传播，否则一切后果由违者自负。
本公司保留一切法律权利。
本公司保留对本手册所描述之产品规格进行修改的权利，恕不另行通知。
订货前，请垂询当地代理商以获悉本产品的最新规格。
目录1.概述 (1)2.产品规格 (1)3.技术参数 (2)4.安装接线说明 (4)4.1安装尺寸 (4)4.2接线方法 (4)5.包装 (6)6.工程施工注意事项 (6)6.1电压输入 (6)6.2电流输入 (7)6.3通讯接线 (7)7.操作说明 (7)7.1显示说明 (7)7.2面板说明 (9)7.3显示总览 (9)测量参数 (12)7.4系统设置 (21)7.5重置数据 (29)8.Modbus通讯说明 (29)8.1简介 (29)8.2通讯地址表 (30)8.3通讯值与实际值对应关系 (43)9.以太网通讯指南 (47)9.1以太网参数修改 (47)9.2扩展RS485通讯 (48)10.复费率说明 (50)10.1复费率电能查看 (50)10.2复费率设置 (51)10.3复费率电能通讯地址表 (52)11.DL/T-645通讯指南 (56)11.1DL/T645-2007协议简述 (56)11.2传输方式 (56)11.3协议 (56)12.Profibus-DP (63)12.1Profibus-DP协议概述 (63)12.2Profibus通讯功能配置 (65)13.常见故障分析 (70)1.概述安科瑞电气APM系列网络电力仪表是按IEC标准设计，与国际先进技术同步的网络电力仪表。
具有全电量测量，电能统计，电能质量分析及网络通讯等功能，主要用于对电网供电质量的综合监控。
该系列仪表采用了模块化设计，配合功能丰富的外部DI/DO模块、AI/AO模块、Micro SD卡(TF卡)事件记录(SOE)模块、网络通讯模块、温湿度测温模块，可以灵活实现电气回路全电量测量及开关状态监控，双RS485和以太网接口配合可实现RS485主站数据抄送，省去数据交换机。
安科瑞消防设备 电源监控系统-安科瑞张玲玲
安科瑞消防设备电源监控系统
安科瑞消防设备电源监控系统能够对消防设备的电源进行实时的监控，通过监测消防设备电源的电压、电流、开关状态等有关设备电源信息，从而判断电源设备是否有断路、短路、过压、欠压、缺相、错相以及过流（过载）等故障信息，可有效避免在火灾发生时消防设备由于电源故障而无法正常工作的危急情况，最大限度的保障消防联动系统的可靠性。
该系统可广泛应用于智能楼宇、高层公寓、宾馆饭店、商厦、工矿企业、国家重点消防单位以及石油化工、文教卫生、金融、电信等领域。
安科瑞消防设备电源监控系统由监控器、传感器、中继器、系统主机及配套附件组成。
监控器配接传感器，对所监测的消防设备电源的运行信息、故障信息、位置信息等参数进行跟踪采集、存储分析、方便用户进行管理和监控。
传感器用于在现场对各种消防设备的电源及设备运行状态实时监测并进行信息采集。
中继器可增加系统的通信距离，并为现场传感器供电，解决由于距离远而产生的通信信号和电源输出的衰减。
典型业绩有重庆宜家家居、大连中海御湖熙谷、宁德市火车站周边棚户区改造项目、广东移动二期、枣庄矿业集团中心医院、福州市轨道交通指挥
中心、国航重庆分公司、新疆特变电工新建厂房等项目。
电气火灾监控设备使用说明书--中型
电气火灾监控设备使用说明书目录一、概述二、基本功能三、主要技术参数四、系统组成和原理五、基本功能与操作六、电气火灾监控设备菜单功能说明七、一般故障排除八、安装说明九、注意事项十、存贮和运输十一、包装说明十二、联系我们一、概述电气火灾监控系统是针对国内近年来电气火灾大幅上升的态势自主开发的，集报警、监视、控制、管理功能于一体的计算机测控系统。
该系统界面直观、易用性强、结构合理、可靠性高、功能较强、维护方便。
该系统可广泛应用于大型商场、生活小区、生产基地、办公大楼、商场酒店、分散设备等区域用电防火的集中管理。
该系统的采用，既极大的提高供电系统的连续性，又能把电气火灾消灭于萌芽状态，对安全用电提供了保障。
电气火灾监控设备是电气火灾监控系统的核心，可以实时地显示被监控回路的各种工作状态。
当系统出现异常时（剩余电流），监控设备将发出声、光报警信号，提醒工作人员注意；并还能显示和记录具体内容。
电气火灾监控设备执行国家标准GB 14287.1-2014《电气火灾监控设备》。
型号命名：二、基本功能电气火灾监控设备以ARM微控制器（单片机＋嵌入式软件）作总控制器，通过消防RS485连接每台探测器，对系统内所有受控回路的运行状态进行实时监控。
1、报警功能当受控回路发生异常，如：剩余电流故障（漏电），传感器故障等，电气火灾监控设备能够即时指示故障回路报警类型、指示剩余电流故障（漏电），并以声、光报警。
2、系统状态指示、报警功能当监控系统出现通讯故障、电源故障（主电故障、备电电池故障等）时，电气火灾监控设备能够指示出故障类型，并以声、光报警。
3、打印功能当受控回路出现异常（产生、报警）、系统出现故障（通讯线断路、主电故障、备电电池故障等）时，电气火灾监控设备能够指示出故障类型，并以声、光报警的同时，还能够通过打印机自动打印出故障信息报表。
4、遥测功能电气火灾监控设备能够实时检测每个受控回路的工作状态，显示各个受控回路的剩余电流值。
江苏安科瑞电器制造有限公司 Acrel-6000 B3 型电气火灾监控设备 安装使用说明书
345Acrel-6000/B3型电气火灾监控设备安装使用说明书V1.1江苏安科瑞电器制造有限公司危险和警告本设备只能由专业人士进行安装和维护，对于因不遵守本手册说明进行的违规操作所引起的故障，厂家将不承担任何责任。
触电、燃烧或爆炸的危险⏹设备只能由取得资格的工作人员才能进行安装和维护。
⏹对设备进行维护操作前，应隔离电源供应。
⏹要用一个合适的电压检测设备来确认电压已切断。
⏹在将设备通电前，应将所有的部件恢复原位。
⏹设备在使用中应提供正确的额定电压。
不注意这些预防措施可能会引起严重伤害。
申明：版权所有，未经本公司之书面许可，此手册中任何段落，章节内容均不得被摘抄、拷贝或以任何形式复制、传播，否则一切后果由违者自负。
本公司保留一切法律权利。
本公司保留对本手册所描述之产品规格进行修改的权利，恕不另行通知。
订货前，请垂询当地代理商以获悉本产品的最新信息。
目录1.概述 (2)2.基本功能 (2)2.1.监控报警功能 (2)2.2.控制输出功能 (2)2.3.故障报警功能 (2)2.4.自检功能 (2)2.5.报警记录存储查询功能 (2)2.6.电源功能 (2)2.7.远程控制功能 (3)2.8.权限控制功能 (3)3.主要技术参数 (3)3.1.电源 (3)3.2.工作制 (3)3.3.通讯方式 (3)3.4.监控容量 (3)3.5.监控报警项目 (3)3.6.故障报警项目 (3)3.7.控制输出 (3)3.8.自检项目 (3)3.9.事件记录 (4)3.10.操作分级 (4)3.11.使用环境条件 (4)4.设备组成部件 (4)4.1.主要参数及组成部件 (4)4.2.面板元件布置及功能说明 (4)5.安装与调试 (5)5.1.系统示意图 (5)5.2.设备安装 (5)5.2.1.环境 (5)5.2.2.安装方式 (5)5.2.3.设备尺寸 (5)5.3.接线 (6)5.4.单机调试 (6)5.5.系统调试 (7)6.使用说明 (8)6.1设备启动与登录 (8)6.2“隐患”页面操作 (10)6.3“状态”页面操作 (11)6.4“列表”页面操作 (12)6.5“事件”页面操作 (13)6.6“自检”页面操作 (14)6.7“维护”页面操作 (15)7.用户须知 (16)注意：本说明书针对Acrel-6000/B3型电气火灾监控设备及系统软件的使用进行全面介绍，用户使用前应仔细阅读，充分理解设备及系统软件的各项功能，以便正确、规范操作。
安科瑞电气 ACR系列 网络多功能电力仪表 说明书
ACR Series Network Multi-functional Power Meters
总部: 上海安科瑞电气有限公司 Headquarter: Shanghai Acrel Co., Ltd. 地址：上海市嘉定区棕坊桥洪德路99号 Add：No. 99 Hongde Road, Zong Fang Qiao, Jiading District, Shanghai Tel：(86) 21-59104850 59104851 Fax：(86) 21-59104852 服务热线Service Hot Line: 800-820-6632 Http：// E-mail: ACREL001@ PC：201801 生产基地：江苏安科瑞电器制造有限公司 Production Base: Jiangsu Acrel Appliance Manufacture Co., Ltd. 地址：江阴市南闸镇东盟工业园区东盟路5号 Add：5 Domeng Road Dongmeng Industrial Park Nanzha town Jiangyin Tel：(86) 0510-86179966 86179967 86179968 Fax：(86) 0510-86179975 PC：214405 E-mail: JY-ACREL001@
ACR
Hale Waihona Puke ACR300E ACR310E ACR320E ACR320EL
ACR320EFL
ACR400E ACR410E ACR420E
基本功能 外形 可选功能 Outline Basic function Optional function 四象限电能计量；LED显示、RS485通讯 Four quadrant electric energy measu
ARCM300(无线)电气火灾探测器连接服务器的指导说明(安科瑞 吴玲霞)
一、硬件连接方法
1 仪表调试前，先确认仪表的电源、信号接线是否正常。 2 将仪表的天线连接，并固定在信号强度高的地方。 3 在 SIM 卡槽中装入 SIM 卡。 4 给仪表上电，检查仪表运行是否正常。
二、云平台调试方法
1 配置仪表 IP 及端口号。（详见 3.3） 2 云平台建点。（详见 3.2） 3 通讯状态查看。（详见 3.4 和 3.6）
按键
按右键
图8
按 MENU 键
图9
按左键
图 10
当前所有设置结束后，一直按“Menu”键，直到出现下是键否保下存设置界面。选择“是”
选项，此时所有无线通讯设置结束。
3.4 指示灯情况
无线通讯设置结束后，等待 1~2 分钟，观察状态指示灯和信号指示灯状态。
状态指示灯（绿色）：长亮（已连接到服务器），闪烁（未连接服务器）； 信号指示灯（红色）：长亮（无线信号强），闪烁（无线信号弱）。 将仪表界面切到无线信号状态页面如图 11（同图 3）所示：
图 11 Rssi：Rssi 后显示的是当前的信号值 State：State 后显示是当前模块的状态（必须是 8） TX：TX 后显示的是发送数据个数 Rx：Rx 后显示的是接收数据个数
3.5 天线情况
天线必须固定于信号强的空旷处（严禁置于柜内，避免信号不强）。
3.6 调试查询情况
查看云平台数据，是否都已连接上服务器。 查看信号强度是否良好。
图6 注：此序列号为平台识别仪表的唯一码，需记录并发给平台软件工程师，点表由平台 软件工程师添加到服务器。
3.3 IP 地址设置
在图 1 界面，按下“Menu”键，输入密码（默认密码为 0001）按下回车“ ”键进入 如图 7 设置界面。
ARCM200(300)说明书
ARCM300电气火灾探测器说明书-安科瑞张玲玲
6.6 集中监控.................................................................................................................................................... 9
6.3 自检功能.................................................................................................................................................... 8
8.4 NTC 温度传感器.....................................................................................................................................14
9 注意事项..............................................................................................................................................................14
6.4 消音功能.................................................................................................................................................... 8
安科瑞消防设备电源监控系统最版本新详解
v 技术参数
v 接线端子
v 外形及安装尺寸
v 技术参数
v 外形及安装尺寸
v 接线端子
v 接线端子
3. 5 开关量监控模块
开关量监控模块共分为AFPM5-2/2、AFPM5-6/1两种；
v功能：
n 提供两路或六路开关量输入功能，可监测开关状态；（详见模块选型） n 提供一路或两路继电器输出，可连接报警控制回路；（详见模块选型） n 具有事件存储功能，报警器能够记录报警发生的时间、类型、参数， 根据报警记录可以分析现场情况，为消除故障提供依据； n 采用现场总线通信技术，上位机管理软件可以时刻监控现场的运行情 况，及时发现报标准系统相连； n 集成度高，网络化，智能化程度高，动作特性合理；
监控器为连接的模块（电压/电流信号传感器）提 供DC24V电源
❖ 工作制和传输方式
24小时工作制，Modbus-RTU通信协议，RS485半 双工总线方式，传输距离1km（可通过中继器延长 通讯传输距离）。
❖ 主要参数及组成部件
AFPM100型消防设备电源状态监控器为壁 挂式安装方式，其主要功能及组成部件如 下：
4 主要引用的标准
1、GB/T 2423.4-1993 电工电子产品基本环境试验规程
2、GB 28184—2011 消防设备电源监控系统
4、GB/T 156
标准电压
5、GB/T 9969
工业产品使用说明书 总则
6、GB 12978
消防电子产品检验规则
7、GB 16838
消防电子产品 环境试验方法及严酷等级
8、GB 23757
消防电子产品的防护要求
9、GB 25506-2010 消防控制室通用技术要求
5 监控主机、监控模块的样机
安科瑞 AFRD系列防火门监控系统安装使用说明书_V1.2_
187AFRD系列防火门监控系统安装使用说明书V1.2江苏安科瑞电器制造有限公司Jiangsu Acrel Electric MFG.Co.,Ltd.目录1.AFRD100防火门监控系统简介 (1)1.1.防火门监控系统设计依据 (1)1.2.系统功能简介 (1)1.3.适用场所 (1)1.4.系统组成 (1)2.防火门监控器 (2)2.1.产品概述 (2)2.2.产品特性 (2)2.3.技术参数 (3)2.4.面板元件布置及功能说明 (3)2.5.外形尺寸 (4)2.6.接线 (4)2.7.软件操作画面 (4)2.7.1设备启动与登录 (4)2.8.安装 (10)3.防火门区域分机 (11)3.1.产品概述 (11)3.2.产品特性 (11)3.3.技术参数 (11)3.4.面板元件布置及功能说明 (11)3.5.外形尺寸及接线端子图 (12)3.6.接线 (13)3.7.安装 (13)4.防火门集中电源 (13)4.1.产品概述 (13)4.2.产品特性 (13)4.3.技术参数 (14)4.4.面板元件布置及功能说明 (14)4.5.接线 (15)4.6.安装 (15)5.AFRD系列防火门监控模块 (16)5.1.产品概述 (16)5.2.产品特性 (16)5.3.技术参数 (16)5.4.面板元件布置及功能说明 (16)5.5.外形尺寸 (17)5.6.接线 (18)5.7.安装 (19)5.7.1一体式监控模块 (19)6.AFRD-MC门磁开关 (20)6.1.产品概述 (20)6.2.产品特性 (20)6.3.使用环境 (20)6.4.外形尺寸 (21)6.5.安装 (21)7.AFRD-BMQ电动闭门器 (21)7.1.产品概述 (21)7.2.产品特性 (21)7.3.技术参数 (21)7.4.外形尺寸 (22)7.5.接线 (22)7.6.安装 (22)7.7.操作说明 (23)8.AFRD-DC电磁释放器 (23)8.1.产品概述 (23)8.2.产品特性 (23)8.3.技术参数 (23)8.4.外形尺寸 (24)8.5.接线 (24)8.6.安装 (24)8.7.操作说明 (25)9.注意事项 (25)9.1.施工 (25)9.2.调试 (25)1.AFRD100防火门监控系统简介AFRD100防火门监控系统，是根据国家现行规范标准由安科瑞电气股份有限公司研发的全数字化独立运行的系统，已通过国家消防电子产品质量监督检验中心的试验认证，并取得相关产品合格报告，现均已批量生产并在全国得到广泛的应用。
电气火灾监控探测器安装使用说明书
JBF-EF-BD/RT电气火灾监控探测器安装使用说明书北大青鸟环宇消防设备有限公司目录前言 (3)第一章概述 (3)1.1 产品特点 (3)1.2 适用范围 (3)1.3 产品型号 (3)第二章主要技术指标 (4)第三章产品主要功能 (5)3.1 故障报警 (5)3.2火灾隐患预警及二级阈值报警脱扣 (5)3.3 网络功能 (5)3.4 采样显示功能 (5)3.5 自检功能 (5)3.6 设定功能 (5)3.6.1 探头数量设定 (5)3.6.2火灾隐患预警及二级阈值报警脱扣设定 (5)3.6.3 本机地址设定 (5)3.7 消音功能 (5)3.8 复位功能 (5)3.9 继电器动作输出功能 (5)第四章操作说明 (6)4.1 显示面板介绍 (6)4.1.1 面膜外观 (6)4.1.2 4位数码管介绍 (6)4.1.3 20个指示灯介绍 (6)4.1.4 4个按钮介绍 (6)4.1.5 拨码开关介绍 (7)4.2 操作说明 (7)4.2.1 数值设定 (7)4.2.1.1 本机地址设定 (7)4.2.1.2 回路数设定 (7)4.2.2 消音 (8)4.2.3 复位 (8)第五章安装与调试 (9)5.1 安装 (9)5.2 调试 (9)第六章维修与更换 (10)附录 (11)前言本公司研发生产的电气火灾监控报警系统是由JBF-EF-ACU型电气火灾监控设备、JBF-EF-BD/T8型电气火灾监控探测器、JBF-EF-BD/R型电气火灾监控探测器、JBF-EF-BD/IO 型电气火灾监控探测器及终端探头组成。
JBF-EF-BD/R型电气火灾监控探测器安装使用说明书。
有关系统其他部分详细说明参见相应部分。
本系统符合《高层民用建筑设计防火规范》第9.5节及GB 14287－2005 《电气火灾监控系统》的要求。
本安装使用说明书应由专人负责，妥善保管，以备日后查用。
第一章概述1.1 产品特点JBF-EF-BD/RT型电气火灾监控探测器（以下简称探测器）是一种非独立式的智能型探测器。
ARCM200L系列多功能型电气火灾监控探测器 使用说明书-安科瑞张玲玲
141ARCM200L系列多功能型电气火灾监控探测器安装使用说明书V1.1江苏安科瑞电器制造有限公司Jiangsu Acrel Electric MFG.Co.,Ltd.申明DECLARATION版权所有，未经本公司之书面许可，此手册中任何段落、章节内容均不得被摘抄、拷贝或以任何形式复制、传播，否则一切后果由违者自负。
本公司保留一切法律权利。
本公司保留对本手册所描述之产品规格进行修改的权利，恕不另行通知。
订货前，请垂询当地代理商以获悉本产品的最新规格。
目录1概述 (1)2产品型号 (1)3技术参数 (2)4安装与接线 (2)4.1外形及安装尺寸 (2)4.2安装方式 (3)4.3接线说明 (3)4.4注意事项 (4)5编程与使用 (5)5.1测量项目及面板说明 (5)5.2LED指示说明 (6)5.3按键功能说明 (6)5.4液晶显示 (6)5.5编程 (8)6功能应用 (9)6.1剩余电流监测 (9)6.2温度保护 (10)6.3过流保护 (10)6.4过压保护 (10)6.5缺相保护 (10)6.6消防联动功能 (11)6.7自检和试验功能 (11)6.8集中监控 (11)6.9报警复位 (11)7通讯协议 (11)7.1通讯协议概述 (11)7.2功能码简介 (12)7.3探测器参数地址表 (13)8典型应用及附件 (17)8.1典型应用 (17)8.2分级保护应用原则 (17)8.3AKH-0.66L系列剩余电流互感器选型 (17)8.4NTC温度传感器 (18)9注意事项 (18)1概述ARCM200L系列多功能型电气火灾监控探测器（以下简称探测器），是针对0.4kV以下的TT、TN系统设计的，通过对配电回路的剩余电流、导线温度、过电流、过电压等火灾危险参数实施监控和管理，从而预防电气火灾的发生，并实现了对多种电力参数的实时监测,为能耗管理提供精确的数据。
产品采用先进的微控制器技术，集成度高，体积小巧，安装方便，集智能化，数字化，网络化于一身，是建筑电气火灾预防监控、系统绝缘老化预估等的理想选择。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
141ARCM200L系列多功能型电气火灾监控探测器安装使用说明书V1.1江苏安科瑞电器制造有限公司Jiangsu Acrel Electric MFG.Co.,Ltd.申明DECLARATION版权所有，未经本公司之书面许可，此手册中任何段落、章节内容均不得被摘抄、拷贝或以任何形式复制、传播，否则一切后果由违者自负。
本公司保留一切法律权利。
本公司保留对本手册所描述之产品规格进行修改的权利，恕不另行通知。
订货前，请垂询当地代理商以获悉本产品的最新规格。
目录1概述 (1)2产品型号 (1)3技术参数 (2)4安装与接线 (2)4.1外形及安装尺寸 (2)4.2安装方式 (3)4.3接线说明 (3)4.4注意事项 (4)5编程与使用 (5)5.1测量项目及面板说明 (5)5.2LED指示说明 (6)5.3按键功能说明 (6)5.4液晶显示 (6)5.5编程 (8)6功能应用 (9)6.1剩余电流监测 (9)6.2温度保护 (10)6.3过流保护 (10)6.4过压保护 (10)6.5缺相保护 (10)6.6消防联动功能 (11)6.7自检和试验功能 (11)6.8集中监控 (11)6.9报警复位 (11)7通讯协议 (11)7.1通讯协议概述 (11)7.2功能码简介 (12)7.3探测器参数地址表 (13)8典型应用及附件 (17)8.1典型应用 (17)8.2分级保护应用原则 (17)8.3AKH-0.66L系列剩余电流互感器选型 (17)8.4NTC温度传感器 (18)9注意事项 (18)1概述ARCM200L系列多功能型电气火灾监控探测器（以下简称探测器），是针对0.4kV以下的TT、TN系统设计的，通过对配电回路的剩余电流、导线温度、过电流、过电压等火灾危险参数实施监控和管理，从而预防电气火灾的发生，并实现了对多种电力参数的实时监测,为能耗管理提供精确的数据。
产品采用先进的微控制器技术，集成度高，体积小巧，安装方便，集智能化，数字化，网络化于一身，是建筑电气火灾预防监控、系统绝缘老化预估等的理想选择。
产品符合GB14287.2-2014《电气火灾监控系统第2部分：剩余电流式电气火灾监控探测器》、GB14287.3-2014《电气火灾监控系统第3部分：测温式电气火灾监控探测器》的标准要求。
2产品型号ARCM200L-□可选功能代号：UI：实时监测一路剩余电流、四路温度、三相电流、三相电压、频率等电参量Z：实时监测一路剩余电流、四路温度、三相电流、三相电压、频率、功率、四象限电能等电参量Z2：实时监测一路剩余电流、四路温度、三相电流、三相电压、频率、功率、四象限电能等电参量，具有双通讯功能显示方式：液晶显示产品序列号：200L（96方形）产品种类号：安科瑞电气火灾监控探测器3技术参数表14安装与接线4.1外形及安装尺寸ARCM200L的外形尺寸如图1所示（单位mm）：正视图侧视图盘面开孔图14.2安装方式ARCM200L型探测器安装方式为嵌入式安装，固定方式为挤压式，如图2所示：图24.3接线说明（注：以探测器上接线图为准）4.3.1接线方法上排端子：“12、13”为辅助电源；“34、35、36”为继电器输出（DO1为报警输出，DO2为脱扣输出）；“24、25、26、27、28”为开关量输入；“21、22”为通讯1；中排端子：“41、42、43、44、45、46、47、48”为剩余电流信号和温度信号输入；“31、32”为通讯2（只限Z2型）；“17、18”为脉冲输出（只限Z和Z2型）。
（COM3、COM4不可接地）下排端子：“1，2，3，4”为电压输入信号端子；“5，6，7，8，9，10”为电流输入信号端子。
4.4注意事项4.4.1剩余电流互感器接法表2接地方式接线图相别三相三线三相四线TTTN TN-STN-CTN-C-S注：如上表中，剩余电流互感器安装时，必须严格区分N线和PE线，三相四线制中N线必须穿入剩余电流互感器。
通过剩余电流互感器的N线，不得作为PE线，不得重复接地或接设备外露可接近导体。
PE线不得穿入剩余电流互感器。
在TN-C系统中，必须先将系统改造形成局部TT系统，或改造成TN-C-S 系统，再按上表接线。
4.4.2辅助电源接法图3图4结合上图，连接辅助电源时，需按上图3的方式做线，做线时，先用锡固定好，之后用压线头压紧；接线如图4所示，插入端子排中，用螺丝刀拧紧，保证电源的正常运行。
4.4.3电压输入直接接在0.4KV的低压系统，输入电压应不高于产品的额定输入电压的120%，在电压输入端须安装1A保险丝。
4.4.4电流输入标准额定输入电流为5A或1A，通过CT二次输入。
接线时确保输入电流与电压相序一致，否则会出现显示数值和符号错误；同时确保电流进出线连接正确（打*号端子接进线）。
如果使用的CT上连有其它监控装置，接线应采用串联方式。
安装接线时建议使用接线排，不要直接接CT，以便于拆装。
去除产品电流输入连线前，必须先切断CT一次回路或者短接二次回路。
4.4.5通讯接线该装置提供异步半双工RS485通讯接口，采用MODBUS-RTU协议，各种数据信息均可在通讯线路上传送。
理论上在一条线路上可以同时连接多达128个装置，每个装置均可设定其通讯地址和通讯速率。
通讯连接线建议使用两芯屏蔽线，线径不小于0.5mm2，分别接A、B,屏蔽层单点接大地或悬空，布线时应使通讯线远离强电电缆或者其它强电磁环境。
4.4.6传感器匹配及安装外置传感器有两种，剩余电流互感器和温度探头，均为定制产品，不可随意替换其它厂商产品使用。
接线时，剩余电流互感器二次信号不区分电流方向。
对于Z,Z2,UI等型号，剩余电流互感器和温度探头有一个公共端。
安装时温度探头可紧贴线缆、母排表面或线缆接头处安装，安装时以尼龙扎带扎紧即可。
另外，根据客户需求，温度探头也可悬空或紧贴柜体安装，用以测量环境或柜体的温度。
5编程与使用5.1测量项目及面板说明UI,Z,Z2型可监控一路剩余电流、四路温度、三相电流、三相电压、频率、功率以及四象限电能等电参量监测，并根据剩余电流的大小决定作出报警指令。
并且当输入信号达到报警设置时，发出声光报警。
图65.2LED指示说明共有5个LED指示灯用于说明探测器状况：“运行”（绿色）状态：探测器处于正常运行时，运行指示灯闪烁，闪烁频率大约为一秒一次。
“消音”（绿色）状态：探测器处于消音状态时，消音指示灯亮。
“报警”（红色）状况：探测器处于报警状态时，报警指示灯亮；“脱扣”（红色）状况：探测器处于继电器控制输出动作时，脱扣指示灯亮；“故障”（黄色）状况：探测器处于故障时，故障指示灯常亮。
(故障为外部线路故障，而不是装置本身的故障）5.3按键功能说明ARCM200L系列多功能型电气火灾监控探测器共有六个按键，分别为MENU菜单键、 左键、 右键、 上键、5.4液晶显示1、开机、关机与自检：打开相关联电源设备，上电瞬间，探测器界面显示如左下图所示，并伴随扬声器发出报警声音，所有指示灯同时变亮，探测器进行自检，界面入右下图所示，所有指示灯依次熄灭，最终运行指示灯间断闪烁。
2、自检完毕进入“火灾监控”显示界面，分别显示剩余电流、NTC热敏电阻以及开关输入和继电器输出状态。
其中□表示断开，■表示关闭；○表示正常，●表示报警，◐表示断线，◑表示短路（注：断线和短路针对漏电和温度）。
3、“配电监测”显示界面，分别显示额定电压和额定电流，及分相电压、电流、有功功率、无功功，总视在功率（默认单位千伏安）功率因数及频率,面。
如下图所示：4、“电能计量”显示界面，分别显示输入有功电能、输出有功电能、输入无功电能、输出无功电能以及视在电能。
（注意：装置所示的所有电能都是二次侧电能；实际电能=电流变比C T×二次电能。
）按 下键按 下键按 下键按 上键按 上键按上键按 上键按 下键按 下键按 上键按 下键按 上键“事件记录”显示界面，在报警的情况下按◀▶复位，按 上键或下键切换到事件记录的下一界面，如下图所示：00”表示第1条数据，之后若有更多的报警记录可依次为“01、02……19”（最多20条），按(上键或下键进行界面切换，方便工作人员正确的处理或做好应对措施。
按“MENU”键返回事件记录显示界面，按 上键或 下键选择“2.故障记录”，00”表示第1条数据，之后若有更多的故障记录可依次为“01、02……19”（最多20条），按 上键或 下键进行界面切换，从而更容易去解决问题。
具体操作如下图所示：MENU”键返回事件记录显示界面，按上键或下键选择“3.开关记录”，00”表示第1条数据，之后若有更多的开关记录可依次为“01、02 (19)”（最多20条），按上键或下键进行界面切换，对开关的现有状态一目了然。
具体操作如下图所示：5.5编程按MENU(默认密码为0001，万能密码为0008)MENU键便可以退回非编程界面。
1按 上键或 下键按 上键或 下键按 下键按 上键按 下键按 上键按 下键按 上键下一级菜单进行设置。
如下图所示：2、“系统设置”界面下，可对电压等级、电流等级、电压变比、电流变比进行修改或设置；“通讯设置”界面下，可以对地址和波特率进行修改或设置；“时间设置”界面下，可对日期、时间及背光进行修改或设置；“保护设置”界面下，可对剩余电流、温度、过流、过压、缺相、联动的动作状态、动作参数和动作延时时间进行修改或设置，其中漏电设置中对报警阀值、动作时间、保护开关、联动开关进行设置和修改；“其它设置”界面下，可对密码、对比度进行修改或设置，以及是否对电能清零和记录清零；“系统测试”界面下，可对开关量输出以及是否试验进行设置或修改。
系统设置通讯设置时间设置保护设置漏电设置其它设置系统测试注：设置好时间，断电之后重新上电进行对时间的验证设置完成后按回车键确认，再按Menu 键返回，直到是否保存设置界面时，此时通过按 、 、 、 键来进行是否选择保存数据，按回车键确认并退出设置界面。
6功能应用6.1剩余电流监测在线监测配电线路的剩余电流，当超过剩余电流报警设定值时，且持续时间超过延时设定值后，执行报警或者断开断路器的操作。
可以根据线路正常漏电流的大小设定报警设定值I △n ，在该值的设置上应遵循不小于被保护电气线路正常泄漏电流最大值的两倍，且不大于1000mA 。
对装设二级或多级剩余电流保护的场所，上一级的剩余电流报警设定值必须大于下一级的剩余电流报警设定值；并且上一级的延按MENU 键时要大于下一级的延时。
检测到剩余电流值超过报警值时，报警LED灯常亮，达到动作延时后触发动作。
若在延时过程中，剩余电流值小于剩余电流报警值时，不会动作。
出厂默认剩余电流报警设定值为300mA，动作延时时间为5.0S，保护方式为关闭。
