染整工艺设备 (1)

染整工艺设备第二章通用装置一．平幅织物与辊面摩擦规律——P6-8二．平幅进布装置紧布器：由两根不能自转的紧布杆，支架和调节机构组成。

调节机构由手动的蜗杆蜗轮组成，通过手动调节使两根紧布杆绕支架中心点回转适当角度，可相应增，减运行平幅织物在两根紧布杆面上的包绕角。

张力杆：常由三根木杆或钢管为一组固定安装于进布架上，利用运行平幅织物与相互平行的各张力杆弯曲表面的包绕摩擦增加进机织物的经向张力。

三．扩幅装置克服平幅织物起皱的措施：通过机械作用控制织物纬向收缩并给予织物适当的扩展力。

达到防皱、去皱的目的。

种类：1.伸缩板式扩幅辊原理：该辊利用扩幅条板向辊两端扩伸产生的摩擦力，使织物两个半幅分别向左右部作纬向扩展去皱。

适用范围：主要用于易被擦伤和经向张力不宜太大的干态丝织物，毛织物和针织物等的扩幅去皱。

2.螺纹扩幅板原理：运行织物的纬纱与螺纹接触过程中，接触点的移动方向是按两者接触先后次序逐点分别向织物左右部移动，从面有利于织物扩展去皱。

注：安装、使用螺纹扩幅时须使板面中央的螺纹箭头指向与织物运行方向相反方能获得扩展去皱效果。

3.螺纹扩幅辊(1)主动螺纹扩幅辊原理：与螺纹扩幅板相同。

注：其螺纹箭头指向和回转方向都与织物运行方向相反。

但由于加大织物与螺纹辊面之间的相对速度，因而其扩展去皱效率较螺纹扩幅板高。

(2)被动螺纹扩幅辊原理——P13注：其螺纹箭头指向和回转方向都与织物运行方向相同。

扩幅效果：螺纹扩幅板和主动螺纹扩幅辊都有积极的扩展去皱作用，并以后者为强，但织物经向张力增加较多，被动螺纹扩幅辊只有消极的防皱作用。

为了加强去皱和消除织物卷边，常将两只主动螺纹扩幅辊组合使用，使织物正反面分别与一螺纹辊面接触。

4.扩幅弯辊：其扩幅效果与弯辊半径成正比，与弧形半径成反比5.指形剥边器四．平幅导布装置作用：用以自动诱导进机平幅织物在正常位置运行而又不超出允许的左右游动范围，即能自动纠偏，同时在一定程度上有扩展织物的作用。

分类：A：压辊式平幅导布器作用原理：当织物在运行中未向左或右移动时，左右两只导布器的压辊分别给予织物左右部平衡的扩展力，但当织物向左或向右游动时，织物左右边部所受各自导布器的扩展力不再保持平衡。

若使右边扩展力大于左边，织物随即迅速向右移动。

反之，织物会迅速向左移动。

B：圆盘式平幅导布器适用于：不宜采用压辊式平幅导布器的针织物、丝织物、绒面织物等。

C：剥边器式平幅导布器适用于：容易卷边的针织物五．整纬装置原理：利用织物在湿热条件下具有一定的可塑性，按纬移情况，通过整纬装置的机械作用调整织物全幅内各部分的经向张力，使运行的平幅织物纬纱的相应部分超前或滞后，从而使织物恢复正常状态，再经烘燥使之稳定。

分类：A：直辊式整纬装置：由四只被动整纬直辊和调节机构组成。

矫正方法：当发生后直线歪斜时，应使右边下降，左边上升，经向张力向右递减，摩擦力递减，运行速度递增；当发生左后直线歪斜时，与之相反。

B：弯辊式整纬装置：由两只弯辊和调节机构组成。

注：两只弯辊中部至两端各段辊面的间距相等时，不产生整纬作用。

C: 凹凸辊式整纬装置D：光电整纬装置：由光电检测器、控制器和执行机构组成。

六．织物线速度调节装置作用：通过调整相关单元主动牵引辊表面的线速度来实现各单元机间同步调速的目的。

形式：张力式、重力式、悬挂式第三章通用单元机一．平幅轧水机机械脱水方法及设备：压轧脱水轧水机离心脱水离心脱水机真空吸水真空吸水机平幅轧水机类型：按轧液辊数量两辊平幅轧水机三辊平幅轧水机按轧液排列方式立式平幅轧水机卧式平幅轧水机按加压方法重锤杠杆加压平幅轧水机油压加压平幅轧水机气压加压平幅轧水机轧液辊：常由两只或三只轧液辊组成轧液辊组，由电动机经传动机构拖动回转的称为主动轧液辊，经主动轧液辊面摩擦传动而回专的称为被动轧液辊。

主动轧液辊：金属辊或硬橡胶辊被动轧液辊：橡胶辊或纤维辊加压机构及其特点：(1)重锤械杠杆加压机构：其结构虽较简单，但轧点压力受到一定限制，且不稳定，升降轧液和加压、卸压操作不便。

(2)液压加压机构：油压加压主要用于轧点线压力较高和加压总压力较大的设备，如轧光机、电光机、轧纹机和某些丝光碱液浸轧机等。

(3)气压加压机构二．提高平幅轧水效率的措施和设备1：中辊加热的三辊平幅轧水机2：采用小直径轧液辊的平幅轧水机械3：微孔弹性轧液轧水机械4：均匀高效平幅轧水机械5：喷射压缩空气平幅轧水机械三．影响轧水带液率的因素(1)轧点压强、(2)温度、(3)运行布速、(4)浸轧次数、(5)织物情况四．提高普通结构轧液辊幅向轧液均匀性的措施1、中高轧液辊：这种措施是对普通结构轧液辊的外径给予修正，使其中部外径适当稍大于两端外径而形成中高轧液辊，以补偿其受压产生的挠度，从而提高幅向轧液均匀性。

2、中支轧液辊：该辊中心通孔的辊体内壁支撑在装于辊轴上的位置已内移的两只滚动轴承上转动，亦即相当于减少梁的跨距，在同样载荷的条件下挠度有所减小。

虽然中支轧液辊只能减少挠度而不能消除挠度，便经设计使中点挠度与两端挠度相等时，可使幅向轧液不均匀程度得到改善，并使辊体的最大挠度值大为减小。

3、中固轧液辊：该辊辊体的最大挠度仅为普通结构轧液最大挠度的三分之一到四分之一，这对提高幅向轧液均匀性有一定效果。

五．提高幅向轧液均匀性的平幅浸轧机1：流体压强内支撑式轧液辊原理：在辊体内腔输入适当压强的流体而使辊体内壁相应部分受到流体的均匀作用力，则当其与辊面受到的均布载荷相平衡时，辊体就不会产生挠度，从而可以很好地提高幅向轧液均匀性。

2：辊体端部施压的轧液辊原理：根据中固辊两端轴颈加压产生辊体弯曲方向与其辊轴弯曲方向相反这一特点，采取在辊体两端施加反弯曲的压力以克服辊体的弯曲。

3：可轴向移动的曲线轧液辊：原理：将轧液辊组的主动辊轴向移动，改变两辊各对应位置的直径比，就可以获得所需轧点各种线压力分布情况，从而使织物幅向获得不同的轧液率。

六．净洗机提高净洗效率的措施1：增大扩散系数2：增大浓度差3：缩短扩散路程分类：平幅洗布机紧式平幅洗布机松式平幅洗布机低张力平幅洗布机绳状洗布机紧式绳状洗布机松式绳状洗布机七．烘燥机烘燥方法：烘筒烘燥、热风烘燥、红外线烘燥、高频和微波介质烘燥基本原理1：烘筒烘燥：将平幅湿织物与水蒸气加热的烘筒筒面接触，由高温筒面向低温湿织物传热，使织物中的水分加热蒸发散向周围空气中。

2：热风烘燥：热空气向湿纺织品传递热能而使织物中的水分加热汽化，纺织品内部与表面产生水分差，内部水分以气态或液态的形式向表面扩散。

3：红外线烘燥：当湿织物通过由红外线辐射器的红外线区时，织物吸收的红外波转化为热能，从而使织物中的水分加热汽化扩散到周围空气。

4：高频和微波介质烘燥：水分子在频率很高的交变电场中获得的能量转化为热能升温而蒸发。

烘筒结构：水斗排水红套结构、虹吸排水红套结构、虹吸排水焊接结构冷凝水排除装置的排水原理1：排水斗的排水原理：由于刮水板焊接在筒体的内壁上，当其随烘筒加转至下部时，能将集聚于烘筒下部的冷凝水刮入排水斗中，随后在回转至水平位置以上时，由水的重力将水自排水斗经锥形管排出烘筒。

2：虹吸排水管的排水原理：由蒸气压力将筒内集聚的冷凝水压入排水管内，随后利用虹吸原理和蒸汽压力连续地将冷凝水排出烘筒。

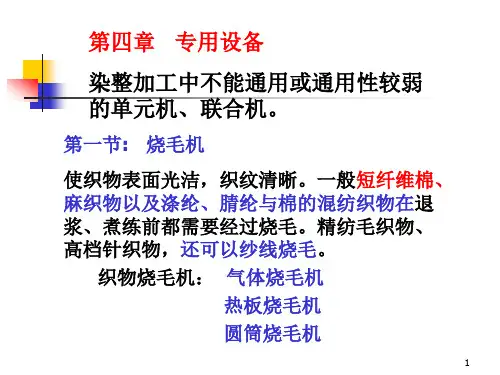

进汽、排水管路系统排水管路上的疏水器的功能是排除冷凝水，阻止蒸汽泄出；常用疏水器有：浮筒式疏水器、钟形浮子式疏水器、偏心热动力式疏水器、脉冲式疏水器提高烘燥效率的措施1：迅速有效地排除烘筒内的冷凝水2：向被织物的汽化表面喷风3：适当增大烘筒进汽压强热风烘燥机的类型A:导辊式热风烘燥机：上下穿布型导辊式热风烘燥机、W穿布型导辊式热风烘燥机、横穿布型导辊式热风烘燥机B:布铗、针板链式热风烘燥机：布铗链式热风烘燥机、针板链式热风烘燥机、悬挂式热风烘燥机、圆网式热风烘燥机烘燥加热顺序：红外线烘燥、热风烘燥、烘筒烘燥第四章专用机器一．烧毛的目的：使织物表面光洁，织纹清晰，不易沾污尘埃，防止丝光、染色、印花等过程中织物的纤维绒毛落下造成疵病。

烧毛机的分类：气体烧毛机、热板烧毛机、圆筒烧毛机。

二．常压汽蒸练漂机的组成：浸轧处理液单元、汽蒸单元、水洗单元、烘燥单元。

注：若为氯漂则漂白仅需堆置而无需汽蒸。

常压汽蒸练漂设备：J形箱式连续汽蒸练漂机、履带式连续汽蒸练漂机、辊床式连续汽蒸练漂机、轧卷式汽蒸练漂机、叠卷式连续汽蒸练漂机、翻板式连续汽蒸练漂机、弧形履带式连续汽蒸练漂机、导辊/履带（辊床）结合式连续汽蒸练漂机、SMA036型钉栅式汽蒸机染色用常压汽蒸设备：轧卷汽蒸染色机、还原汽蒸箱、显色蒸箱。

三．丝光机分类：机织物丝光机布铗丝光机弯辊丝光机直辊丝光机高速丝光机针织物丝光机圆筒针织物丝光机平幅针织物丝光机绞纱纱丝光机回转式绞纱丝光机双臂式绞纱丝光机高速丝光联合机1.LMA142型高速布铗丝光联合机组成：高效平幅轧水机—烧碱溶液平幅浸轧机—绷布辊—热淡碱液预洗装置—布铗丝光机—中小辊轧车—直辊去碱槽—长蒸箱—小轧车—平洗机—烘筒烘燥机2.LMA125型高速直辊布铗丝光联合机组成：烧碱溶液平幅浸轧机—绷布辊—热淡碱液预洗装置—布铗丝光机—直辊去碱槽—去碱蒸箱—平洗机—烘筒烘燥机四．连续轧染机1.连续轧染联合机：由热风打底联合机和平幅显色皂洗联合机组成（1）还原染料连续轧染：平幅进布装置—平幅浸轧机—红外线预烘机、热风烘燥机—平幅浸轧机—汽蒸箱—平幅水洗机—烘筒烘燥机—平幅出布装置（2）活性染料连续轧染：（一浴法）平幅进布装置—平幅浸轧机—红外线预烘机、热风烘燥机—蒸箱或焙烘机—平幅水洗机—烘筒烘燥机—平幅出布装置2.热熔染色联合机—（用于涤纶或涤棉混纺织物）（1）染浅色：染涤：平幅进布装置—平幅浸轧机—红外线预烘机、热风烘燥机—焙烘机—平幅水洗机—烘筒烘燥机—平幅出布装置(2)染中、深色（先染涤后染棉）：平幅进布装置—平幅浸轧机(染涤)—红外线预烘机、热风烘燥机—焙烘机—平幅浸轧机(染棉)—汽蒸箱—平幅水洗机—烘筒烘燥机—平幅出布装置五．印花机的分类及其特点（P231）：滚筒印花机、筛网印花机、转移印花机和数码喷射印花机。

六．织物整理的目的：1：使织物的幅宽整齐划一，尺寸、形状稳定。

2：改善织物手感。

3：增进织物外观。

4：改善其他服用性能。

1.拉幅机（织物纬向）分类：布铗式、皮带式、针板式。

拉幅整理：在拉幅机上将具有一定含湿量的棉、麻、丝、毛织物以及某些吸湿性较强的化学纤维的机织物的幅宽缓缓拉到规定尺寸，并同时进行加热烘燥，消除部分内应力，调整经纬纱在织物中的状态，使织物幅宽整齐划一且较为稳定，并在一定程度上使纬斜、极光、手感粗硬等缺陷得到改善。

2.防缩机（织物经向）分类：毛毯式仿缩整理联合机、橡胶毯式防缩整理联合机、阻尼预缩机。

基本原理：利用机械作用使织物的纬密和经向收缩增加到一定程度从而具有松弛的结构，在润湿后纤维发生溶胀时，不会再引起织物经向长度缩短。
