电缆载流量选择
计算电缆载流量选择电缆

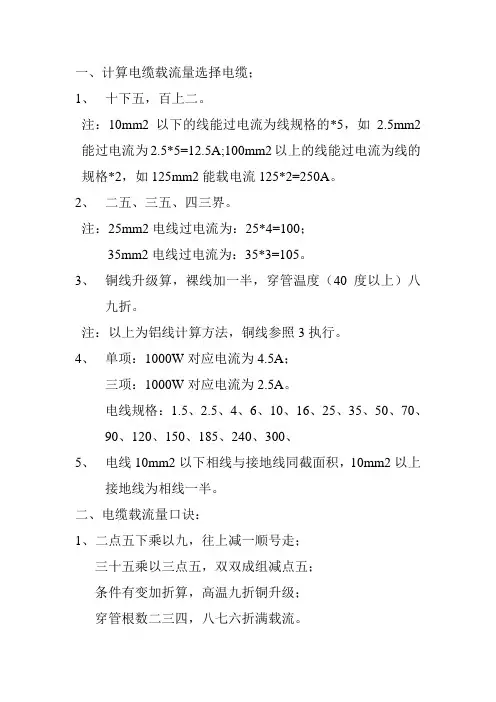

一、计算电缆载流量选择电缆;1、十下五,百上二。
注:10mm2以下的线能过电流为线规格的*5,如 2.5mm2能过电流为2.5*5=12.5A;100mm2以上的线能过电流为线的规格*2,如125mm2能载电流125*2=250A。
2、二五、三五、四三界。
注:25mm2电线过电流为:25*4=100;35mm2电线过电流为:35*3=105。
3、铜线升级算,裸线加一半,穿管温度(40度以上)八九折。
注:以上为铝线计算方法,铜线参照3执行。
4、单项:1000W对应电流为4.5A;三项:1000W对应电流为2.5A。
电线规格:1.5、2.5、4、6、10、16、25、35、50、70、90、120、150、185、240、300、5、电线10mm2以下相线与接地线同截面积,10mm2以上接地线为相线一半。
二、电缆载流量口诀:1、二点五下乘以九,往上减一顺号走;三十五乘以三点五,双双成组减点五;条件有变加折算,高温九折铜升级;穿管根数二三四,八七六折满载流。
说明:本口诀对各种绝缘(橡皮和塑料绝缘线)的载流量(安全电流)不是直径是横截面乘以一定的倍数来表示通过心酸而得,由口诀可以勘察倍数随截面积的增大而减小。
第一句说的是2.5mm2及以下各种铝芯绝缘线其载流量约为截面积的9倍,如2.5载流量为2.5*9=22.5A,从4mm2及以上的导线的载流量和截面积倍数关系是顺着线号往上排倍数逐次减1即:4*8,6*7,10*6,16*5,25*4。
第二句说的是35导线载流量为35*3.5=122.5A,从50及以上的导线其载流量与截面积数之间的倍数关系变为两个两线号成一组,倍数依次减0.5,即50、70导线载流量为50*3=150A,70*3=210A,95、120导线为95*2.5,120*2.5依次类推。
条件有变加折算,高温九折铜升级。
上述口诀是铝芯绝缘线,明设在25摄氏度条件下,若温度长期高于25摄氏度,可在上述口诀算后再打九折,当使用铜线可按上述口诀方法算相应加大一号计算。
电缆载流量对照表

电缆载流量对照表电缆载流量口决:估算口诀:二点五下乘以九,往上减一顺号走。
三十五乘三点五,双双成组减点五。
条件有变加折算,高温九折铜升级。
穿管根数二三四,八七六折满载流。
说明:(1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出,而是”截面乘上一定的倍数”来表示,通过心算而得。
由表5 3可以看出:倍数随截面的增大而减小。
“二点五下乘以九,往上减一顺号走”说的是2.5mm’及以下的各种截面铝芯绝缘线,其载流量约为截面数的9倍。
如2.5mm’导线,载流量为2.5×9=22.5(A)。
从4mm’及以上导线的载流量和截面数的倍数关系是顺着线号往上排,倍数逐次减l,即4×8、6×7、10×6、16×5、25×4。
“三十五乘三点五,双双成组减点五”,说的是35mm”的导线载流量为截面数的3.5倍,即35×3.5=122.5(A)。
从50mm’及以上的导线,其载流量与截面数之间的倍数关系变为两个两个线号成一组,倍数依次减0.5。
即50、70mm’导线的载流量为截面数的3倍;95、120mm”导线载流量是其截面积数的2.5倍,依次类推。
“条件有变加折算,高温九折铜升级”。
上述口诀是铝芯绝缘线、明敷在环境温度25℃的条件下而定的。
若铝芯绝缘线明敷在环境温度长期高于25℃的地区,导线载流量可按上述口诀计算方法算出,然后再打九折即可;当使用的不是铝线而是铜芯绝缘线,它的载流量要比同规格铝线略大一些,可按上述口诀方法算出比铝线加大一个线号的载流量。
如16mm’铜线的载流量,可按25mm2铝线计算。
计算电缆载流量选择电缆(根据电流选择电缆):导线的载流量与导线截面有关,也与导线的材料、型号、敷设方法以及环境温度等有关,影响的因素较多,计算也较复杂。
各种导线的载流量通常可以从手册中查找。
但利用口诀再配合一些简单的心算,便可直接算出,不必查1. 口诀铝芯绝缘线载流量与截面的倍数关系10下五,100上二,25、35,四、三界,.70、95,两倍半。
如何根据电流选择线缆

如何根据电流的大小选择相应线径的电缆呢,关于这点,虽然网上有很多方法和口诀等,大体意思基本一致,但是谁又能记住这些的口诀呢,关于这点,本人根据多年的工业自动化项目经验,总结出一个最有效且简单的方法,供大家参考。
<1>先总结一下,网上流传最多版本的口诀:①二点五下乘以九,往上减一顺号走。
②三十五乘三点五,双双成组减点五。
③条件有变加折算,高温九折铜升级。
④穿管根数二三四,八七六折满载流。
对应意思是:(注:我们平时最常用的线缆规格有0.5、0.75、1.0、1.5、2.5、4、6、10、16、25、35、50、70、95、120、150、185、240、300、400)①2.5mm2及以下的各种铝芯线,其载流量约为截面积的9倍;4 mm2及以上导线的载流量和截面积的倍数关系是倍数逐次减1,即4×8、6×7、10×6、16×5、25×4;②35 mm2的导线载流量为截面数的3.5倍; 50 mm2及以上的导线,其载流量与截面积之间的倍数关系变为两个线号成一组,倍数依次减0.5。
即50 mm2、70 mm2导线的载流量为截面数的3倍;95 mm2、120 mm2导线载流量是其截面积数的2.5倍;150 mm2、185 mm2导线载流量是其截面积数的2倍;依次类推。
③上述口诀是按铝芯绝缘线在环境温度25℃的条件下明敷而定的。
若在高温条件下,导线载流量按上述口诀计算方法得出后,然后再打九折;当使用的不是铝线而是铜芯绝缘线,可按大一号的铝线由上述口诀方法算出载流量。
如4 mm2铜线的载流量,可按6 mm2铝线计算。
④穿管的导线的载流量不能满载运行:一条管穿2根线的载流量按80%计,穿3根线的按70%,穿4根线的按60%计算载流量。
好,目前为止,根据如上我们按工业自动化项目中最常用的线缆,形成如下表格<2>由于口诀太难背,总结出一个最好记忆的万能系数公式一般工业自动化项目都涉及到的是低电流低压的项目,绝大部分设备的电流不超过80A,而且绝大部分用的都是铜线,而且考虑到了各种不同环境因素,把稳起见,所以本人自己总结了一个万能系数为9,即线截面积=电流I/9分别根据口诀和这个万能系数公式得出如下表格:如表可见,在低于80A的自动化设备中,根据万能公式(即乘以万能系数9)得到的载流量低于口诀得到的载流量,抛开基本上用做直流信号线缆的0.5mm2不谈,其他大概为口诀载流量其60%-90%之间,考虑到口诀为理想化的环境状态下,故此范围在实际应用中是非常合理的。
电缆规格及载流量

0.75 直径0.23根数19电流5A. 1.0直径0.26根数19电流7A.1.5直径0.32根数19电流10A2.5直径0.41根数19电流17A 6.0直径0.64根数19电流40A 10.0 直径0.52根数49电流65A 2.5平方毫米28A。
4平方毫米35A。
6平方毫米48A。
10平方毫米65A。
16平方毫米91A。
25平方毫米120A。
一、常用电线的载流量:500V及以下铜芯塑料绝缘线空气中敷设,工作温度30℃,长期连续100%负载下的载流量如下:1.5平方毫米——22A2.5平方毫米——30A4平方毫米——39A6平方毫米——51A10平方毫米——74A16平方毫米——98A二、家用的一般是单相的,其最大能成受的功率(Pm)为:以1.5平方毫米为例Pm=电压U×电流I=220伏×22安=4840瓦取安全系数为1.3,那么其长时间工作,允许的功率(P)为:P=Pm÷1.3=4840÷1.3=3723瓦“1.5平方”的铜线。
能承受3723瓦的负荷。
三、1.5平方毫米铜电源线的安全载流量是22A,220V的情况可以长时间承受3723W的功率,所以24小时承受2000瓦的功率的要求是完全没有问题的。
一般铜导线载流量导线的安全载流量是根据所允许的线芯最高温度、冷却条件、敷设条件来确定的。
一般铜导线的安全载流量为5~8A/mm2,铝导线的安全载流量为3~5A/mm2。
综合上述所说的,现在的电力衰减厉害,加上电力设备的质量中等化,所以安全的电力是每平米6A电力使用每平米7A ,安全的电力使用每平米应该为6A,如果您需要计算方式应该是1.5平米×6A=10.5A 10.5A×220W=2310W这就是1.5单轴最大输出功率如:1.5 mm2 bvV铜导线安全载流量的推荐值1.5×8A/mm2=12A 220V 的电压的话就是功率=电压×电流=220×12=2640瓦=2.64千瓦应该根据负载的电流来计算功率的,1.5平方的铜芯电缆最大能承载接近25A电流的,可用于三相动力设备额定电压380V的2.5KW以下的电机),可用于单相照明等(额定电压220V)设备,每相能承载2.5KW以下的单相设备的。
电缆载流计算方法

5.1电缆载流量设计选择条件: Ib≤Iz=Ir*ПF其中转换系数ПF=Fd*fw*Fh,Iz 为电缆载流能力,Ir 为电缆标称额定电流,Ib 为最大长期计算负载电流(有效值)。
Fd: 捆扎系数。
捆扎方式是指多根电缆的叠累,UPS 系统中多为三线叠累,叠累换算系数为0.7;或参考下表: 电线槽内多根并列敷设的修正电缆在线槽内多根并列时,考虑电缆相互的热影响,应作修正,修正如下表:根数 2 345 6-78-1011-14 15-20修正值0.8 0.7 0.650.60.55 0.5 0.45 0.4Fh:电缆的使用寿命对载流能力影响较大,在任何情况下负载与负载能力之商都不大于换算系数的乘积时,其使用寿命不受限制,而系统的MTBF 是150000小时,换算系数Fh 约为1.25; Fw:不同环境温度间换算系数当以温升作为载流设计依据时,需要考虑周边环境对载流导体的温升影响 载流导体做出适当的降额。
当敷设处的环境温度与规定不一致,应作修正,修正系数: F W =cn an θθθθ−−θn ――电线允许长期工作温度,上表为70℃ θa ――敷设处环境温度,℃。
θc ――已知载流量对应的温度,℃。
注:沿不同冷却条件的路径敷设绝缘导线和电缆时, 当冷却条件最坏段的长度超过5m,应按该段条件选择绝缘导线和电缆的截面,或只对该段采用大截面的绝缘导线和电缆电线明敷的载流量,见下表聚氯乙烯绝缘电线明敷的载流量(θn =70 ℃)铜芯(BV 、BVR 型)截面(mm 2) 25℃30℃35℃40℃1 20 19 18 171.5 25 24 23 212.5 34 32 30 284 45 42 40 376 58 55 52 4810 80 75 71 6516 111 105 99 9125 146 138 130 12035 180 170 160 14850 228 215 202 18770 281 265 249 23195 345 325 306 283120 398 375 353 326150 456 430 404 374185 519 490 461 426下表为美标线载流能力及主要技术参数:UL1015- X AWG –105℃-600V second core cableKey technical parameterNominal cross-se ction area(AWG) Construction ofconductorNo./dia(±0.005)Conductordiameter(mm)Max.Conductorresistance at 20℃(Ω/km)Insulationthickness(mm)Max.Overalldiameter(mm)Approx.Completed cableweight(kg/km)Permissible currentrating atambienttemperature in airat 25℃(A)16 26/0.254 1.49 14.6 0.762 3.0~3.4 20 2015 33/0.254 1.64 11.3 0.762 3.1~3.6 24 27 14 41/0.254 1.86 8.96 0.762 3.3~3.8 31 30 13 52/0.254 2.09 7.1 0.762 2.60~4.0 34.5 32 12 63/0.254 2.32 5.75 0.762 3.8~4.3 56.8 38 11 84/0.254 2.80 4.48 0.762 4.3~4.7 67.4 43 10 105/0.254 3.10 3.55 0.762 4.6~5.0 79.2 55 9 133/0.254 3.50 2.82 0.762 5.0~5.4 94.5 72 8 168/0.254 4.00 2.23 1.143 6.2~6.6 132.6 79 7 210/0.254 4.40 1.76 1.143 6.6~7.1 154.3 85 6 266/0.254 5.00 1.41 1.524 7.9~8.5 207.1 108 5 336/0.254 5.60 1.11 1.524 8.6~9.1 271.8 121 4 420/0.254 6.30 0.882 1.524 9.2~9.7 303.6 1443 532/0.254 7.10 0.700 1.524 10.1~10.6377.1 1632 665/0.254 7.90 0.555 1.524 10.9~11.4446.3 1801 836/0.254 8.80 0.440 2.032 12.8~13.3583.5 2101/0 1064/0.254 10.00 0.349 2.032 14.0~14.5700.0 2482/0 342/0.51 11.50 0.276 2.032 15.5~16.874.6 2783/0 418/0.51 12.70 0.219 2.032 16.7~17.21048.9 3324/0 532/0.51 14.40 0.174 2.032 18.4~18.91279.4 378250kcmil 637/0.51 15.60 0.147 2.413 20.4~20.91581.8 432300 kcmil 735/0.51 17.0 0.122 2.413 21.8~22.41782.6 472350 kcmil 882/0.51 18.60 0.105 2.413 23.4~24.2071.7 522400 kcmil 980/0.51 19.30 0.0920 2.413 24.1~24.72261.3 582 450 kcmil 1127/0.51 20..80 0.0818 2.413 25.6~26.2635.9 6305.2保护器件应能对所连接的电缆提供过载和短路保护。
电缆载流量对照表及实用手册

大机械外力等固定场所ZR-KYJV22交联聚乙烯绝缘钢带铠装阻燃控制
能项目绝缘护套抗张强度
N/mm2≥12.5≥12.5拉断伸长率%≥150≥150温度℃80±2 80±2时间hr 168 168抗张强度N/mm2≥12.5≥12.5热空气老化性能K1% 80-120 80-120拉断伸长率%≥150≥150 K2% 80-120 80-120重量损失mg/cm2≤2.0≥2.0温度℃150±2 150±2热冲击性能时间hr 1 1性能要求无裂缝无裂缝温度℃80±2 80±2热变形性能时间hr 4 4性能要求50 50温度℃﹣15±2﹣15±2冷弯曲性能时间hr 16 16性能要求无裂缝无裂缝温度℃﹣15±2﹣15±2冷冲击性能时间hr 16 16性能要求无裂缝无裂缝绝缘电常数(K值)70℃≥0.0037电缆结构有屏蔽1.铜导线2.聚氯乙烯绝缘3.包带4.镀锡铜丝编织5.聚氯乙烯护套三、交联聚氯乙烯绝缘控制电缆电缆适用于固定额定电压550V或直流电压1000V以下配电装置中电器仪表的接线。电缆导体长期允许工作温度不超过90℃。短路时导体最高温度不超过250℃,短路持续时间5秒。敷设时低于0℃,电缆必须预先加热。产品标准:GB9330.1.2和参照国际电工委员会IEC 502,EC 332-3,IEC 331电缆的型号,名称及使用范围型号名称使用范围KYJV交联聚乙烯绝缘聚氯乙烯护套控制
线径的选择
线径的选择线径的选择
计算电缆载流量选择电缆

计算电缆载流量选择电缆(根据电流选择电缆)导线的载流量与导线截面有关,也与导线的材料、型号、敷设方法以及环境温度等有关,影响的因素较多,计算也较复杂。
各种导线的载流量通常可以从手册中查找。
但利用口诀再配合一些简单的心算,便可直接算出,不必查表。
1. 口诀铝芯绝缘线载流量与截面的倍数关系10下五,100上二,25、35,四、三界,.70、95,两倍半。
穿管、温度,八、九折。
裸线加一半。
铜线升级算。
说明口诀对各种截面的载流量(安)不是直接指出的,而是用截面乘上一定的倍数来表示。
为此将我国常用导线标称截面(平方毫米)排列如下:1、1.5、 2.5、 4、 6、 10、 16、 25、 35、 50、 70、 95、 120、 150、185……口诀第一部分(1)第一句口诀指出铝芯绝缘线载流量(安)、可按截面的倍数来计算。
口诀中的阿拉伯数码表示导线截面(平方毫米),汉字数字表示倍数。
把口诀的截面与倍数关系排列起来如下:1~10 16、25 35、50 70、95 120以上﹀﹀﹀﹀﹀五倍四倍三倍二倍半二倍现在再和口诀对照就更清楚了,口诀“10下五”是指截面在10以下,载流量都是截面数值的五倍。
“100上二”(读百上二)是指截面100以上的载流量是截面数值的二倍。
截面为25与35是四倍和三倍的分界处。
这就是口诀“25、35,四三界”。
而截面70、95则为二点五倍。
从上面的排列可以看出:除10 以下及100以上之外,中间的导线截面是每两种规格属同一种倍数。
例如铝芯绝缘线,环境温度为不大于25℃时的载流量的计算:当截面为6平方毫米时,算得载流量为30安;当截面为150平方毫米时,算得载流量为300安;当截面为70平方毫米时,算得载流量为175安;从上面的排列还可以看出:倍数随截面的增大而减小,在倍数转变的交界处,误差稍大些。
比如截面25与35是四倍与三倍的分界处,25属四倍的范围,它按口诀算为100安,但按手册为97安;而35则相反,按口诀算为105安,但查表为117安。
常用电缆电缆载流量表

300V-1000V电缆载流量(本资料选自《电气工程》常用数据速查手册)1)、导线载流量。
450V/750V及以上橡胶绝缘、塑料绝缘电线的载流量。
BVVB型、BLVVB型、RVVB型电线载流量见表8-24。
(2)、450V/750V及以下橡胶绝缘电力电缆的载流量。
通用橡套软电缆的载流量见表8-25。
(3)、1KV聚氯乙烯绝缘电力电缆的载流量。
1KV聚氯乙烯绝缘钢带铠装聚氯乙烯护套电力电缆载流量见表8-26。
(4)防火电缆的载流量。
1、阻燃电缆的载流量。
1)B、R系列阻燃电线、电缆的载流量见表8-27。
2)交联聚氯乙烯绝缘阻燃电力电缆的载流量见表8-28、表8-29,短路电流见表8-30。
3)聚氯乙烯绝缘阻燃电力电缆的载流量见表8-31。
(5)耐火电缆的载流量。
1)聚氯乙烯绝缘耐火电缆的载流量见表8-32。
2)BV-105型耐热聚氯乙烯绝缘铜芯电线的载流量见表8-33。
3)BTTQ、BTTVQ系列耐火电缆技术数据见表8-34。
4)BTTZ、BTTVZ系列耐火电缆技术数据见表8-35。
5)NH-YYJV 系列耐火电力电缆技术数据见表8-36——8-38。
(6)表8-39。
聚氯乙烯绝缘低烟低卤阻燃电力电缆的载流量。
(7)表8-40。
交联聚氯乙烯绝缘低烟无卤阻燃电力电缆的载流量。
目录表8-24 BVVB型、BLVVB型、RVVB型电线载流量..... 错误!未定义书签。
450V/750V及以下橡胶绝缘电力电缆的载流量.......... 错误!未定义书签。
通用橡套软电缆的载流量见表8-25................ 错误!未定义书签。
YQ、YQW、YHQ、型 / A ....................... 错误!未定义书签。
YZ、YZW、YHZ型 / A ......................... 错误!未定义书签。
YC YCW YHC型 / A ........................... 错误!未定义书签。
电缆载流量对照表及电缆的选择

电缆载流量对照表及电缆的选择
对于电缆的载流量,可以使用电缆载流量对照表来确定适用于不同电流等级的电缆类型和规格。
这些表格通常由电缆制造商提供,并根据电流、电压以及其他因素来确定适宜的电缆选择。
在选择电缆时,以下几个因素需要考虑:
1. 载流量和电流:确定需要传输的电流大小,根据实际负载来选择电缆的载流量。
2. 电压等级:根据应用环境的电压要求,选择适应的电缆电压等级。
3. 环境条件:考虑电缆使用的环境条件,包括温度、湿度、化学物质等因素。
4. 安装方式:根据电缆的安装方式(埋地、架空、电缆沟等),选择适合的电缆结构和保护措施。
5. 功率损耗:评估电缆的功率损耗,确保在预定距离内满足要求。
6. 可靠性和寿命:考虑电缆的可靠性和寿命,选择质量可靠、经验证的品牌和型号。
7. 标准和规范:遵守适用的标准和规范,如国际电工委员会(IEC)标准、美国电气和电子工程师协会(IEEE)标准等。
请注意,电缆选择需要根据具体的应用和工程要求来进行,建议咨询专业电气工程师或参考相关电缆选择指南和技术手册,以确保正确选择适合的电缆类型和规格。
电缆载流量对照表

电缆载流量对照表Company Document number:WUUT-WUUY-WBBGB-BWYTT-1982GT电缆载流量对照表电缆载流量口决:估算口诀:二点五下乘以九,往上减一顺号走。
三十五乘三点五,双双成组减点五。
条件有变加折算,高温九折铜升级。
穿管根数二三四,八七六折满载流。
说明:(1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出,而是”截面乘上一定的倍数”来表示,通过心算而得。
由表5 3可以看出:倍数随截面的增大而减小。
(2)“二点五下乘以九,往上减一顺号走”说的是2.5mm’及以下的各种截面铝芯绝缘线,其载流量约为截面数的9倍。
如2.5mm’导线,载流量为2.5×9=22.5(A)。
从4mm’及以上导线的载流量和截面数的倍数关系是顺着线号往上排,倍数逐次减l,即4×8、6×7、10×6、16×5、 25×4。
(3)“三十五乘三点五,双双成组减点五”,说的是35mm”的导线载流量为截面数的3.5倍,即35×3.5=122.5(A)。
从50mm’及以上的导线,其载流量与截面数之间的倍数关系变为两个两个线号成一组,倍数依次减0.5。
即50、70mm’导线的载流量为截面数的3倍;95、120mm”导线载流量是其截面积数的2.5倍,依次类推。
(4)“条件有变加折算,高温九折铜升级”。
上述口诀是铝芯绝缘线、明敷在环境温度25℃的条件下而定的。
若铝芯绝缘线明敷在环境温度长期高于25℃的地区,导线载流量可按上述口诀计算方法算出,然后再打九折即可;当使用的不是铝线而是铜芯绝缘线,它的载流量要比同规格铝线略大一些,可按上述口诀方法算出比铝线加大一个线号的载流量。
如16mm’铜线的载流量,可按25mm2铝线计算。
(5)计算电缆载流量选择电缆(根据电流选择电缆):(6)导线的载流量与导线截面有关,也与导线的材料、型号、敷设方法以及环境温度等有关,影响的因素较多,计算也较复杂。
浅谈电线电缆载流量

浅谈电线电缆载流量【摘要】以表格和图表形式列出电缆在不同敷设方式和不同截面积的情况下的载流量,并结合当前设计中电缆选型存在的通病问题一一作分析。
【关键词】载流量布线系统导管系统电缆槽盒系统交联聚乙烯绝缘聚氯乙烯绝缘1.《工业与民用供配电设计手册》第四版P811页对影响电线、电缆的载流量的直接因素有如下的叙述:1.电线、电缆的材质,如导体材料的损耗大小、绝缘材料的长期允许最高工作温度和允许短路温度。
2.多回路敷设时的载流量校正。
实际上我们平时从数据手册查得的载流量均为单回路或单根电缆的载流量数据。
当多回路敷设时应乘以适当的校正系数。
这些校正系数是假定各回路电缆截面相等且都是在额定载流量的情况下计算而得的数字。
在工程设计时,可应用这些数字,当负荷率小于100%时,实际校正系数可提高一些。
实际上,还要加上另外几个因素:环境温度,敷设方式,对于埋地敷设方式还有土壤热阻系数,是否有外部热源等。
1.实际上配电手册和数据手册上有关电缆载流量都是根据GB/T16895.6-2014规范所编写的。
此规范定义了电缆的不同敷设方式,并以表格的形式列出了不同敷设方式下不同电缆的截流量;附录D给出了载流量的计算公式。
GB16895.6表C.52.1以简表的形式列出了不同敷设方式、不同绝缘方式、不同截面电缆的截流量。
从我编写的软件中截的图,以曲线图表的方式显示不同敷设方式不同截面积的载流量对比。
从曲线可看出,A1敷设方式3根导线截流量是最低的;截面积越小,相同截面不同敷设方式截流量相差不大,随着截面积增大截流量相差越大。
呈扇形分布。
2.IEC标准把敷设方式分为A1,A2,B1,B2,C,D1,D2,E,F,G共10种敷设方式。
具体可参考GB/T16895.6-2014规范表A.52.3。
3.槽盒、托盘、梯架、导管。
这些是建筑电线电缆应用最多的几种敷设方式。
应用中很多人不区分电缆槽盒与电缆托盘,电缆槽盒的截流量也按电缆托盘的敷设方式查询截流量,实际上是错误的。
电缆载流计算方法

当以温升作为载流设计依据时,需要考虑周边环境对载流导体的温升影响
载流导体做出适当的降额。
当敷设处的环境温度与规定不一致,应作修正,修正系数:
FW=
θn −θa θn −θc
θn――电线允许长期工作温度,上表为 70℃
θa――敷设处环境温度,℃。
θc――已知载流量对应的温度,℃。
直流供电回路的电力线,主要是指蓄电池组至 UPS 设备的配线。 一般按容许电 流选择,并在必要时按容许电压降校验。
直流供电回路电力线的截面计算
根据容许电压降计算选择直流供电回路电力线的截面,一般用电流矩法。
采用电流矩法计算导体截面,是按容许电压降来选择导线的方法。它以欧姆定律 为依据。在直流供电回路中,某段导线通过最大电流 I 时,根据欧姆定律,该段 导线上由于直流电阻造成的压降可按下式计算:
375
353
326
150
456
430
404
374
185
519
490
461
426
下表为美标线载流能力及主要技术参数: UL1015- X AWG –105℃-600V second core cable Key technical parameter
Nominal cross-se ction area
IN.fuse≤K1*Ial 式中 IN.fuse –熔断器额定电流(A); K1—绝缘导线和电缆的允许短时过负荷倍数 Ial --导体允许持续载流量(A): 如果熔断器只作短路保护时,K1 为 1.5 或 2.5(穿管). 如果熔断器不只作短路保 护,而且要求作过负荷保护时, K1 为 1 或 0.8 b 当用断路器作保护器件时,应满足下列条件: Iop_CB≤K1*Ial 式中 Iop_CB–断路器过电流脱扣器的动作电流(A); K1—绝缘导线和电缆的允许短时过负荷倍数 Ial --导体允许持续载流量(A): 对断路器瞬时和短延时过电流脱扣器,K1 为 4.5. 对断路器长延时过电流脱扣器 K1 为 1 或 0.8 过载与短路能力要求在使用寿命中综合考虑;
电缆载流量选择参考意见

实用文档电缆载流量选择参考意见前言:电缆工程设计根据与架空线载流量或输送容量选择电缆截面,而各电缆生产厂家提供的载流量不尽相同,因此存在基准值不统一的问题.经过对比瑞利、宝胜BICC、山东电缆厂、沈古等厂家提供的载流量比较,比瑞利提供的载流量技术条件比较齐全,数值偏安全,符合以往工程载流量和电缆截面的选择,为此,建议以该厂家提供的载流量为基准。
再根据《电力工程电缆设计规范》中辐射条件不同时电缆允许持续载流量的校正系数进行修正后选择合适的电缆截面。
一、《电力工程电缆设计规范》载流量的校正系数:比瑞利提供的条件:导体最高持续工作温度:900C;土壤热阻系数:1.20C.m/W;空气温度:400C;土壤温度:250C。
根据《电力工程电缆设计规范》关于敷设条件不同时电缆允许持续载流量的校正系数K=K1*K2*K3………………(此规定适用于三芯电缆)其中:K1——并列校正系数:10kV三芯和110kV单芯穿于φ160管,排管间距为210mm,35kV三芯和220kV单芯穿于φ200管,间距250mm,参照6根并列,K1=0.81);K 2——土壤热阻系数:当取值1.20C.m/W(土壤潮湿,规律性下雨)时,K2=1.0;当取值1.50C.m/W(土壤干燥,雨量不大)时,K2=0.93;K 3——环境温度修正系数:)4090()4090()1()2(3----==QQmQQmK=1.0因此三芯电缆校正系数:K= K1*K2*K3=0.8*0.93*1.0=0.75考虑到绝大部分电缆在排管中多根并列敷设,而K2仅为土壤中多根直埋并行敷设,建议三芯电缆修正系数K取0.7,单芯电缆K取0.75;双拼电缆K值取0.75*0.9=0.675(载流量按照单根载流量*2*0.9取值)。
二、电缆截面的选择参考:(一):8.7/10kV~26/35kV电力电缆截面选取:(1)、8.7/10kV三芯(铜芯)交联聚乙烯绝缘非铠装电力电缆(括号内为铝芯))(2)、8.7/10kV三芯(铜芯)交联聚乙烯绝缘钢带铠装电力电缆(括号内为铝芯(3)、26/35kV三芯(铜芯)交联聚乙烯绝缘非铠装电力电缆(括号内为铝芯)(4)、26/35kV三芯铜芯交联聚乙烯绝缘钢带铠装电力电缆(括号内为铝芯)(5)、26/35kV单芯(铜芯)交联聚乙烯绝缘钢带铠装电力电缆(括号内为铝芯)(二)、64/110kV~127/220电力电缆截面选取:(1)、64/110kV YJLW03单芯交联聚乙烯绝缘皱纹铝护套电力电缆(2)、127/220kV YJLW03单芯交联聚乙烯绝缘皱纹铝护套电力电缆三、导线与电缆截面的匹配:导线的载流量换算到最高气温月平均350C,修正系数为0.89,载流量为:LGJ-70/10 : 297×0.89=264(A)LGJ-95/20 : 370×0.89=329(A)LGJ-120/20: 415×0.89=370(A)LGJ-185/25: 560×0.89=499(A)LGJ-240/30: 662×0.89=590(A)LGJ-300/25: 760×0.89=677(A)LGJ-400/35: 882×0.89=785(A)LGJ-630/45: 1182×0.89=1052(A)(一)、LGJ-70/10 (264A)导线对应电缆截面为:(二)、LGJ-95/20 (329A)导线对应电缆截面为:(三)、LGJ-120/20 (370A)导线对应电缆截面为:(四)、LGJ-185/25 (499A)导线对应电缆截面为:(五)、LGJ-240/30 (590A)导线对应电缆截面为:(六)、LGJ-300/25 (677A)导线对应电缆截面为:(七)、LGJ-400/35 (785A)导线对应电缆截面为:(八)、LGJ-630/45 (1052A)导线对应电缆截面为:注:表格中”/”表示常规设计中不采用此型号/型式的电缆。
电缆载流量

1. 国标为<<电力工程电缆设计规范>>GB50217-94,从上表可看出,国标值大于各厂家值,综合取值取上海电缆厂和宝胜电缆厂值。
2. 高压电缆在电缆桥架及电缆支架上敷设时,一般有一定间歇,国标<<电力工程电缆设计规范>>对此有载流量校正系数,见下述:并列根数 2 3 4 6电缆中心距(s=d)0.9 0.85 0.82 0.8电缆中心距(s=2d) 1 0.98 0.95 0.9电缆中心距s=d就是电缆紧挨着,s=2d就是电缆间距有电缆外径大。
一般情况我们在桥架或支架上敷设的电缆有3~5根,间距在0~d之间,因此综上所述取电缆敷设系数0.85。
电缆穿管敷设时0.85的电缆敷设系数也是可行的。
按上述电流选择电缆时,没有余量,当实际电流接进上述电流时,应选择上一档截面。
按上述电流选择电缆时,没有余量,当实际电流接进上述电流时,应选择上一档截面。
注:1.国标为<<电力工程电缆设计规范>>GB50217-94,从上表可看出,国标值远大于各厂家值,综合取值取上海电缆厂和宝胜电缆厂值。
2.低压电缆在电缆桥架及电缆支架上敷设时,一般都没间歇,很可能还有多层叠置敷设,国标<<电力工程电缆设计规范>>对此有载流量校正系数,见下述:叠置电缆层数: 1 2 3 4梯型电缆桥架:0.8 0.65 0.55 0.5托盘电缆桥架:0.7 0.55 0.5 0.45 按梯型电缆桥架、敷设一层取电缆敷设系数0.8。
电缆穿管敷设时0.8的电缆敷设系数是可行的。
按上述电流选择电缆时,当实际电流接近上述电流时且敷设条件较差时,应选择上一档截面。
3. 四芯或五芯电缆可参照上述载流量选择。
四、1kV三芯聚氯乙稀绝缘及护套电缆载流量VV注:1.国标为<<电力工程电缆设计规范>>GB50217-94,从上表可看出,国标值大于各厂家值,综合取值取电缆厂值。
电缆载流量对照表及选线口诀

电缆载流量口决:估算口诀:二点五下乘以九,往上减一顺号走。
三十五乘三点五,双双成组减点五。
条件有变加折算,高温九折铜升级。
穿管根数二三四,八七六折满载流。
说明:(1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出,而是”截面乘上一定的倍数”来表示,通过心算而得。
由表5 3可以看出:倍数随截面的增大而减小。
“二点五下乘以九,往上减一顺号走”说的是2.5mm’及以下的各种截面铝芯绝缘线,其载流量约为截面数的9倍。
如2.5mm’导线,载流量为 2.5×9=22.5(A)。
从4mm’及以上导线的载流量和截面数的倍数关系是顺着线号往上排,倍数逐次减l,即4×8、6×7、10×6、16×5、 25×4。
“三十五乘三点五,双双成组减点五”,说的是35mm”的导线载流量为截面数的3.5倍,即35×3.5=122.5(A)。
从50mm’及以上的导线,其载流量与截面数之间的倍数关系变为两个两个线号成一组,倍数依次减0.5。
即50、70mm’导线的载流量为截面数的3倍;95、 120mm”导线载流量是其截面积数的2.5倍,依次类推。
“条件有变加折算,高温九折铜升级”。
上述口诀是铝芯绝缘线、明敷在环境温度25℃的条件下而定的。
若铝芯绝缘线明敷在环境温度长期高于 25℃的地区,导线载流量可按上述口诀计算方法算出,然后再打九折即可;当使用的不是铝线而是铜芯绝缘线,它的载流量要比同规格铝线略大一些,可按上述口诀方法算出比铝线加大一个线号的载流量。
如16mm’铜线的载流量,可按25mm2铝线计算。
计算电缆载流量选择电缆(根据电流选择电缆):导线的载流量与导线截面有关,也与导线的材料、型号、敷设方法以及环境温度等有关,影响的因素较多,计算也较复杂。
各种导线的载流量通常可以从手册中查找。
但利用口诀再配合一些简单的心算,便可直接算出,不必查表。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
电缆的简化选择原则
[摘要]本文通过电缆选择的基本原则的分析,参照工程建设及重庆地区的实际情况,总结计算出四个实用的表格,并阐述了电缆的简化选择原则,从而达到快捷、高效选择电缆的目的,进而加快设计速度和提高设计质量。
[关键词]电缆;截面,选择原则;计算电流
1、概述
随着城市地皮的紧俏,规划对线路走廊的控制,政府和公众对城市景观的要求,使得电缆的应用日益普遍,这样一来如何选择电缆就显得很重要。
而电缆的选型问题,已是老生常谈的事了,相关的规程、规范及设计手册均对电缆的选型作了详细规定和说明,在《电力工程电缆设计规范》中对电缆芯线材质、电力电缆芯数、电缆绝缘水平、电缆绝缘类型、电缆外护层类型、电力电缆截面均作了规范性的要求,除电力电缆截面外,其它条件比较容易选择。
2、电缆截面选择原则
电缆截面的选择直接关系到设备、电缆本身的运行经济、安全,是电缆选择中最为重要和复杂的环节。
2006年重庆遭遇了百年一遇的特大干旱高温天气,其高温持续时间之长,为重庆有气象记录以来的最长记录,从而使重庆电网亦经受了百年一遇的考验,其间出现不少变压器、空开、电缆因过负荷、温度过高而发生爆炸的事故,给电网的安全带来威胁,给社会和群众的生活带来不便,而其中又以电缆事故带来的影响和损失最大,并发生过一条电缆沟中的十多回电缆因一回电缆爆炸而火烧连营的大事故,其原因中电缆截面选择不当是重要诱因,由此可见电缆截面选择之重要性。
电缆截面选择的基本原则为:
①按允许载流量选择即最大工作电流作用下的缆芯温度,不得超过按电缆使用寿命确定的允许值。
②按允许电压降选择即连接回路在最大工作电流作用下的电压降,不得超过该回路允许值。
③按经济电流密度选择。
④按机械强度选择。
⑤按短路热稳定校验。
而对10KV及以下电缆按持续工作电流确定特定条件下的允许最小缆芯截面时,还应按下列使用条件差异影响计入校正系数所确定的允许载流量。
①环境温度差异。
②直埋敷设时土壤热阻系数差异。
③电缆多根并列的影响。
④户外架空敷设无遮阳时的日照影响。
3、电缆截面简化选择原则
上述电缆截面的选择原则比较复杂,可变因素较多,同一配电工程由不同的设计人员所选择出的电缆差异较大,在工程实际中颇感不便,因此在实际工程中并未严格按照上述原则进行选择。
考虑到在配电网中变电站的10KV侧短路电流在最大运行方式下均限制在25KA以内,而正常运行方式大多在20KA以内,因此除大容量配电工程外,10KV及以下电缆一般可不进行短路热稳定校验。
同时对有机械强度要求的场合可考虑选用带垲的电缆,若低压出线电缆在200米以内,起电压降一般可满足要求。
因此可工程工程实际情况将电缆截面的选择简化为按允许载流量选择并计入使用条件差异的影响(特殊情况需按照基本原则进行选择)。
本人根据多年的设计经验,在工程实际中根据负荷P,综合各种因素影响简化为综合系数K,直接计算出计算电流I=KP,在根据规程推荐的电缆载流量进行修正,然后直接对比选择的简化选型方式(仅针对负荷不易确定的居民用电)。
该方式简单、快捷,不同人员、不同部门间易形成共识,亦避免建设单位要求节约投资而减小电缆截面而供电部门要求电缆截面满足居民5-10年的中长期负荷增长需求之间的矛盾,并经过多年的运行亦未出现问题。
①、负荷估算
居民负荷参照《小康住宅设计导则》、《住宅设计规范》等规范和重庆地区的实际情况,可用下表进行估算:
表一居民负荷参考表(可按60W/m 校核)
表二需要系数K 表(根据设计手册)
②环境条件选择
居民住宅用电负荷的功率因数,配电房考虑0.85-0.9的同时系数。
根据重庆地区的实际情况,并根据2006年夏天对部分地段实际测量结果,并考虑到实际施工时并未将电缆一根一根分开放在电缆支架上,而是直接放在电缆沟内,特别是变电站附近及负荷密度大的城市电缆沟大多是许多电缆挤在一起的实际情况,综合考虑,可采用如下典型的环境条件:配电房及户外电缆沟的环境温度按48℃,桥架按42℃,电井按35℃计,桥架考虑0.85的校正系数,6根电缆沟考虑0.8的校正系数,12根电缆沟考虑0.62的校正系数。
考虑上述因素后,综合修正系数(式中为环境温度变化时的校正系数,为多根电缆并列敷设时的校正系数),可有如下参考结果(如遇环境条件比较恶劣的,尚需根据规范进行校验):
1)中压电缆对6根电缆沟其综合校正系数K为0.733,对12根电缆沟其综合校正系数K为0.57,对从线路下线的尚应乘以系数0.9。
2)低压电缆对其综合校正系数K为0.833。
③电缆载流量
在考虑上述综合因素后,根据《电力工程电缆设计规范》中推荐的电缆载流量,列举目前采用很普遍的YJV22型电缆的修正载流量如表三、表四所示。
表三高压电缆载流量(A) 参考表
表四低压线缆载流量(A)参考表
④电缆截面选择
根据公式可计算出每回低压出线的计算电流。
这样根据①中所述,可根据一回低压电缆所供居民的户数,计算出其有功负荷P,就可直接计算出计算电流,只要,即可从表四中选择出电缆的截面。
高压电缆亦根据从表三中直接选择出电缆的截面。
4、结束语
本所设计人员在电缆设计过程中,根据上述电缆截面的简化选择原则选择电缆,简单、快捷、易行,大大提高设计效率和设计质量。
