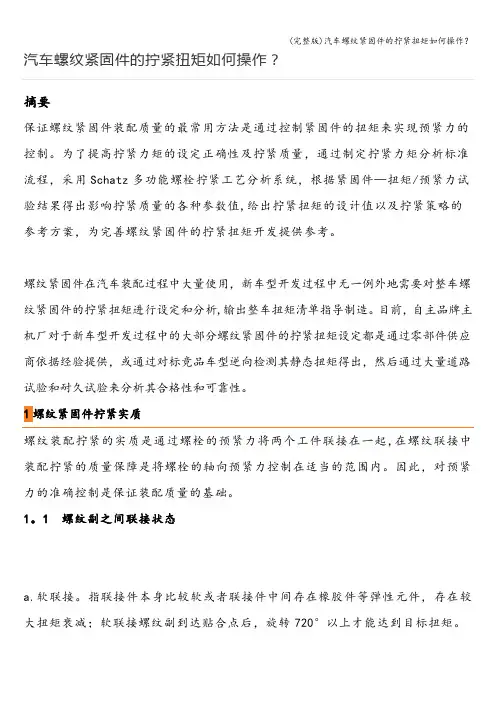

(完整版)汽车螺纹紧固件的拧紧扭矩如何操作？

摘要保证螺纹紧固件装配质量的最常用方法是通过控制紧固件的扭矩来实现预紧力的控制。

为了提高拧紧力矩的设定正确性及拧紧质量，通过制定拧紧力矩分析标准流程，采用Schatz多功能螺栓拧紧工艺分析系统，根据紧固件—扭矩/预紧力试验结果得出影响拧紧质量的各种参数值,给出拧紧扭矩的设计值以及拧紧策略的参考方案，为完善螺纹紧固件的拧紧扭矩开发提供参考。

螺纹紧固件在汽车装配过程中大量使用，新车型开发过程中无一例外地需要对整车螺纹紧固件的拧紧扭矩进行设定和分析,输出整车扭矩清单指导制造。

目前，自主品牌主机厂对于新车型开发过程中的大部分螺纹紧固件的拧紧扭矩设定都是通过零部件供应商依据经验提供，或通过对标竞品车型逆向检测其静态扭矩得出，然后通过大量道路试验和耐久试验来分析其合格性和可靠性。

1螺纹紧固件拧紧实质螺纹装配拧紧的实质是通过螺栓的预紧力将两个工件联接在一起,在螺纹联接中装配拧紧的质量保障是将螺栓的轴向预紧力控制在适当的范围内。

因此，对预紧力的准确控制是保证装配质量的基础。

1。

1 螺纹副之间联接状态a.软联接。

指联接件本身比较软或者联接件中间存在橡胶件等弹性元件，存在较大扭矩衰减；软联接螺纹副到达贴合点后，旋转720°以上才能达到目标扭矩。

b.硬联接。

指联接件硬度比较大或刚性联接，一般扭矩衰减很少，可能还存在扭矩反冲；硬联接螺纹副到达贴合点后，一般旋转30°以内就可以达到目标扭矩。

c。

联合联接。

指介于软连接和硬联接之间的联接,也称为中性连接。

1.2 拧紧扭矩等级依据对汽车的安全性、法规性、功能重要性的影响程度，参考（德)DIN2862汽车工业中拧紧设备的应用标准要求将汽车总装的装配扭矩分为三个等级（表1)。

表1 拧紧扭矩等级拧紧等级A类主要用于安全系统、制动系统、动力总成、转向系统、燃油系统等重要连接场合；拧紧等级B类通常用于底盘件、下车体零部件、开闭件、电器及线束打铁点等较重要场合;拧紧等级C类通常用于内外饰、塑料件、车身重要附件、软连接性质等一般连接场合.1。

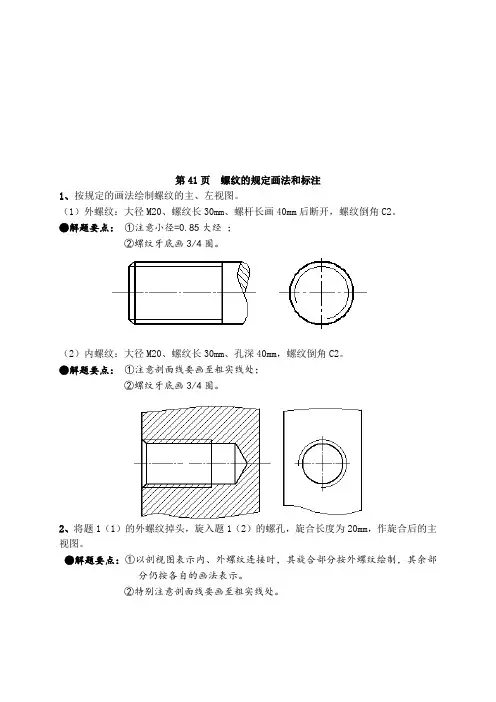

机械制图习题集(第6版)答案

第41页螺纹的规定画法和标注1、按规定的画法绘制螺纹的主、左视图。

（1）外螺纹：大径M20、螺纹长30mm、螺杆长画40mm后断开，螺纹倒角C2。

●解题要点：①注意小径=0.85大经；②螺纹牙底画3/4圈。

（2）内螺纹：大径M20、螺纹长30mm、孔深40mm，螺纹倒角C2。

●解题要点：①注意剖面线要画至粗实线处；②螺纹牙底画3/4圈。

2、将题1（1）的外螺纹掉头，旋入题1（2）的螺孔，旋合长度为20mm，作旋合后的主视图。

●解题要点：①以剖视图表示内、外螺纹连接时，其旋合部分按外螺纹绘制，其余部分仍按各自的画法表示。

②特别注意剖面线要画至粗实线处。

3、分析下列错误画法，并将正确的图形画在下边的空白处。

4、根据下列给定的螺纹要素，标注螺纹的标记或代号：（1）粗牙普通螺纹，公称直径24mm,螺距3mm,单线，右旋，螺纹公差带：中径、小径均为6H，旋合长度属于短的一组。

（2）细牙普通螺纹，公称直径30mm,螺距2mm,单线，右旋，螺纹公差带：中径5g，小径为6g，旋合长度属于中等的一组。

●解题要点：标注细牙螺纹时，必须注出螺距。

（3）非螺纹密封的管螺纹，尺寸代号3/4，公差等级为A级，右旋。

(4)梯形螺纹，公称直径30mm，螺距6mm，双线，左旋，中径公差带为7e，中等旋合长度。

5、根据标注的螺纹代号，查表并说明螺纹的各要素：（1）该螺纹为梯形螺纹；公称直径为 20mm ；螺距为 4mm ；线数为 2 ；旋向为左旋；螺纹公差代号为 7H 。

（2）该螺纹为非密封管螺纹；尺寸代号为 1/2 ；大径为 20.955mm ；小径为 18.631mm ；螺距为 1.814mm 。

●解题要点：该题查P363附表3和P365附表4第45页1、查表填写下列各紧固件的尺寸：（1）六角头螺栓：螺栓 GB /T 5782-2000 M16×65●解题要点：该题查P332 附表10(2)开槽沉头螺钉：螺钉 GB /T 68-2000 M10×50●解题要点：该题查P330 附表72、根据所注规格尺寸，查表写出各紧固件的规定标记：（1）A级的1型六角螺母螺母GB/T6170-2000 M16 ●解题要点：该题查P372 附表12（2）A级的平垫圈垫圈GB/T 97.1-2000 16●解题要点：该题查P372 附表133、查表画出下列螺纹紧固件，并注出螺纹的公称直径和螺栓、螺钉的长度l。

机械制图习题集答案(第五版)1

7-4-1-1 键、销、滚动轴承标记及画法的练习-普通型平键（键宽6mm）及其连接。
7-4-1-2 键、销、滚动轴承标记及画法的练习-普通型平键（键宽6mm）及其连接。
7-4-1-3 键、销、滚动轴承标记及画法的练习-普通型平键（键宽6mm）及其连接。
7-4-2-1 键、销、滚动轴承标记及画法的练习-销及销连接。
6-1.螺纹画法及尺寸标注的练习
4.在图上标注出螺纹的尺寸。（6）55゜密封管螺纹，尺寸代号1/2，长度20 mm。
6-3-1
6-3-2
6-3-3
其余
技术要求
1. 圆角。 2. 铸件不得有气孔、裂纹等缺陷。 3. 铸件退火处理，消除内应力。光明制图王审核向中踏架比例 (图号）
5-3-2
5-3-3
5-3-4
5-4-1
5-4-2
5-4-3
5-4-4
5-5-1
5-5-2
5-6-1
5-6-2
5-7-1
5-7-2
5-7-3
5-7-4
5-8-1
5-8-2
5-8-3
5-8-4
5-8-5
5-8-6
5-9
5-10
5-11
5-12
5-13-1 1.局部的孔或槽 2.在保留外形的前提下，尽量大地表示形体的内形
F35 F10 8 F35 53
5-18
第六章零件图
6-1-1-1 6-1-1-2
6-1-1-3 6-1-2 6-1-3 6-1-4-1 6-1-4-2 6-1-4-3
6-1-4-4 6-1-4-5
6-1-4-6 6-3轴 6-3机匣盖 6-3踏架
6-4喷嘴 6-4泵缸

工程制图基础习题集(第二版)-解答

培养创新能力
通过探索性题目的设置，激发学生的创新思维，培养其创新能力。
ABCD
提高实践能力
习题集中的题目通常结合实际工程案例，有助于学生培养解决实际问题的能力。
促进自主学习
习题集为学生提供了自主学习的平台，有助于培养其自主学习和终身学习的能力。
习题集的结构和内容
题型多样
01
习题集包含多种题型，如选择题、填空题、简答题、作图题等，
转功能和支撑作用。
06 零件图与装配图的绘制
零件图的绘制
零件图的绘制步骤确定视图布局，选择适当的视图数量和位置。
绘制零件的外形轮廓，注意比例尺的使用。
零件图的绘制
01
标注尺寸，包括定形尺寸、定位尺寸和总体尺寸。
02
添加技术要求，如表面粗糙度、公差等。
03
零件图绘制的注意事项
零件图的绘制
确保视图之间投影关系的一致性。注意断面图、剖视图的选择和绘制。正确使用各种标注符号和标准。
3
视图的绘制方法
使用绘图工具按照规定的线型和比例绘制视图，注意线条的粗细、虚实和交叉关系等细节问题。
04 机件的表达方法
机件的视图表达
总结词
视图表达是工程制图中最基本的表达方式，通过主视图、俯视图和左视图等不同角度的投影，完整地展现机件的结构和形状。
详细描述
视图表达主要通过正投影法将机件的三维形状转化为二维图形，通常采用主视图、俯视图和左视图三个基本视图，从不同方向反映机件的结构特征。在绘制视图时，应遵循“长对正、高平齐、宽相等”的原则，确保各视图之间的投影关系准确无误。
投影的分类和应用
01
第一角投影和第三角投影
根据观察者和物体在投影面上的相对位置，投影可分为第一角和第三角

现代工程图学(第四版)习题答案第9章

图（a）和（b）中键槽的尺寸。
（a）轴
（b）齿轮
现代工程图学习题集（第4版）
（c）用键连接齿轮和轴
第9章பைடு நூலகம்标准件及常用件
现代工程图学习题集（第4版）
第9章标准件及常用件
2.完成轴与套筒用圆柱销GB/T 119.16×40连接后的装配图。
现代工程图学习题集（第4版）
3.已知一平板形直齿圆柱齿轮的m =2,z =20,要求: （1）列出计算公式填写算出的da、d 及df数据；（2）补全齿轮的两视图；（3）补全齿轮及键槽尺寸。
右
7e
中等
现代工程图学习题集（第4版）
第9章标准件及常用件
4.根据下列给定的螺纹要素，在图中标注出螺纹的标记。
(1)细牙普通螺纹，大径20mm，螺距1.5mm， (2)粗牙普通螺纹，大径24mm，螺距3mm，单线，
单线，左旋，中径及顶径公差带代号均为6H，右旋，中径及顶径公差带代号均为6h，中等旋合长
现代工程图学习题集（第4版）
第9章标准件及常用件
9-2.2指出下列图中的错误，并在其旁边画出正确的连接图
(1) 螺栓连接
现代工程图学习题集（第4版） (2) 螺钉连接
第9章标准件及常用件
现代工程图学习题集（第4版）
第9章标准件及常用件
99--33..11
已知双头螺柱GB/T 898-1988 M16×40、垫圈 1.已知双头螺柱GB/T 898-1988 M16×40、螺母GB/T 6170-2000 M16，垫圈 GB/T 97.1-1985 16，用比例画
现代工程图学习题集（第4版）
第9章标准件及常用件
3.已知圆柱螺旋压缩弹簧的簧丝直径d=5mm，弹簧外径D =55mm，节距t=10mm，有效圈数n=7，支承圈数n =2.5，右旋。用1:1画出弹簧的全剖视图（轴线水平放置）。

螺纹和螺纹紧固件详细介绍

螺纹和螺纹紧固件详细介绍以图解的形式详细介绍螺纹和螺纹紧固件§14、1螺纹和螺纹紧固件第1\7页本课主要内容:(螺纹、螺纹紧固件)螺纹（螺纹的形成及其要素、螺纹的规定画法、螺纹的分类、螺纹的标注）（一）螺纹的形成及其要素1.螺纹的形成螺纹为回转体表面上沿螺旋线所形成的、具有相同轴向剖面的连续凸起和沟槽。

螺纹在螺钉、螺栓、螺母和丝杠上起连接或传动作用。

在圆柱（或圆锥）外表面所形成的螺纹称为外螺纹；在圆柱（或圆锥）内表面所形成的螺纹称内螺纹。

如图所示。

形成螺纹的加工方法很多，如图14-2车床上车削内外螺纹的情况,也可用成型刀具(如板牙,丝图14-2螺纹加工方法锥)加工。

加工内螺纹孔时，先用钻头钻出光孔，再用在光孔内攻出螺纹。

车削螺纹时，由于刀具和工件的相对运动而形成圆柱螺旋线,动点的等速运动由车床的主轴带动工件的转动而实现；动点的沿圆柱素线方向的等速直线运动由刀尖的移动来实现。

螺纹的形成可看作一个平面图形沿圆柱螺旋线运动而形成。

2.螺纹的要素螺纹的要素包括牙型，公称直径，线数，螺距和导程，旋向五个要素。

1）螺纹的牙型是指通过螺纹轴线剖切面上的所得到的断面轮廓形状,螺纹的牙型标志着螺纹的特征。

常见的螺纹的牙型有三角形，梯形,锯齿形,矩形等。

2）螺纹的直径1）大径---是与外螺纹牙顶或内螺纹牙底相重合的假想的圆柱直径。

对内螺纹大径用D来表示；对外螺纹大径用d来表示。

2）小径---是与外螺纹牙底或内螺纹牙顶相重合的假想圆柱的直径。

对内螺纹小径用D1来表示；对外螺纹小径用d1来表示。

3）中径---是母线通过牙型上沟槽和凸起宽度相等处的假想圆柱的直径。

对内螺纹中径用D2来表示；对外螺纹中径用d2来表示。

4）公称直径---是螺纹的标准尺寸，指的是螺纹的大径。

以图解的形式详细介绍螺纹和螺纹紧固件5）顶径和底径---顶径是与内螺纹或外螺纹牙顶重合的假想圆柱的直径。

底径是与内螺纹或外螺纹牙底重合的假想圆柱的直径。

机械零件设计第5章螺栓连接和螺旋传动作业题与参考答案

第五章螺纹连接和螺旋传动作业题与参考答案一、选择题（每小题0.5分，共14分）1、用于传动的螺纹牙型可以是（ D ）。

A ．三角形、矩形、锯齿形；B ．矩形、三角形、梯形；C ．三角形、梯形、锯齿形；D ．矩形、梯形、锯齿形。

2、当螺纹公称直径、牙型角、螺纹线数相同时，细牙螺纹的自锁性能比粗牙螺纹的自锁性能（ A ）。

A ．好；B ．差；C ．相同；D ．不一定。

3、用于联接的螺纹牙型为三角形，这是因为三角形螺纹（ A ）。

A ．牙根强度高，自锁性能好；B ．传动效率高；C ．防振性能好；D ．自锁性能差。

4、若螺纹的直径和螺旋副的摩擦系数一定，则拧紧螺母时的效率取决于螺纹的（ B ）。

A ．螺距和牙型角；B ．升角和头数；C ．导程和牙形斜角；D ．螺距和升角。

5、对于联接用螺纹，主要要求联接可靠，自锁性能好，故常选用（ A ）。

A ．升角小，单线三角形螺纹；B ．升角大，双线三角形螺纹；C ．开角小，单线梯形螺纹；D ．升角大，双线矩形螺纹。

6、用于薄壁零件联接的螺纹，应采用（ A ）。

A ．三角形细牙螺纹；B ．梯形螺纹；C ．锯齿形螺纹；D ．多线的三角形粗牙螺纹。

7、当铰制孔用螺栓组联接承受横向载荷或旋转力矩时，该螺栓组中的螺栓（ D ）。

A ．必受剪切力作用；B ．必受拉力作用；C ．同时受到剪切与拉伸；D ．既可能受剪切，也可能受挤压作用。

8、受轴向变载荷的螺栓联接中，已知预紧力80000=F N ，工作载荷：0min =F ，4000max =F N ，螺栓和被联接件的刚度相等，则在最大工作载荷下，剩余预紧力为（ C ）。

A ．2000 N ；B ．4000 N ；C ．6000 N ；D ．8000 N 。

9、在螺栓联接中，有时在一个螺栓上采用双螺母，其目的是（ C ）。

A ．提高强度；B ．提高刚度；C ．防松；D ．减小每圈螺纹牙上的受力。

10、若以矩形、梯形及锯齿形螺纹为传动螺纹，当螺旋副材料、螺纹升角、润滑条件均相同时，三者比较其转动效率关系为（ B ）。

机械制图习题集答案第8章

计算：d=mz=40 da=m(z+2)=44 df=m(z-2.5)=35
8-6 齿轮、轴承和弹簧
8-5 齿轮、轴承和弹簧
1.已知齿轮模数m=4，小齿轮齿数z =18，大齿轮齿数z =36，试计算大小两齿轮的分度圆、齿顶圆和齿根圆直径及两齿轮的传动比，并按比例1:2完成这对齿轮的啮合图。
计算：d1=mz1=72 d2=mz2=144 da1=m(z1+2)=80 da2=m(z2+2)=152 df1=m(z1-2.5)=62 df2=m(z2-2.5)=134
该螺纹为非螺纹密封的管螺纹；大径为20.955mm；
小径为 18.631 mm；螺距为1.814 mm；
线数为 1 ；旋向为左。
返回
根据螺纹代号，查表并填写螺纹各要素。
该螺纹为梯形螺纹;公称直径为 20 mm; 螺距为 4 mm; 线数为 2 导程为 8 mm；旋向为左
返回
5. 选择判断（在绘制正确的图形标号处画“√” ）。
(2) A级Ⅰ型六角螺母：螺纹规格 =24mm。
M
M24
44 12 标记螺柱 GB/T897 M12X40
标记螺母 GB/T6170 M24
垫圈 GB/T97.2 16
螺钉 GB/T67 M10X45
(5) A级六角头螺栓：螺纹规格 =M12、公称长度 =55mm。
M12
0.6
30
7.5
55
（4）梯形螺纹，大径32mm，双线，导程12mm，左旋，公差带代号为8e，长旋合长度。
5.将图中错误圈出，并在指定位置画出正确图形。
（1）
（2）
（2）
8-2 螺纹紧固件
1.查表后标注下列螺纹紧固件的尺寸数值，并注写其规定标记。

2023最新国开电大《工程制图基础》过程性测试形考终考任务答案(天津)

过程性测试一1.下列符号中表示强制国家标准的是（）。

A.GB/TB.GB/ZC.GBD.GB/C正确答案: C答案解释：表示强制国家标准的是GB。

2.机械制图中一般不标注单位，默认单位是（）。

A.mmB.cmC.dmD.m正确答案: A答案解释：机械制图中一般不标注单位，默认单位是mm。

3.在三视图中，主视图反映物体的（）。

A.长和宽B.高和宽C.长和高D.长、宽、高都反映正确答案: C答案解释：在三视图中，主视图反映物体的长和高。

4.已知点A（15，0，35），点B（20，0，50），则B 点位于A 点的（）。

A.右上方B.左上方C.左下方D.右下方正确答案: B答案解释：已知点 A（15，0，35），点 B（20，0，50），则 B 点位于 A 点的左上方。

5.主视图、俯视图共同反映物体左右位置关系，并且（）坐标相同。

A.X坐标B.Y坐标C.Z坐标D.Y坐标正确答案: A答案解释：主视图、俯视图共同反映物体左右位置关系，并且X坐标相同。

6.两等直径圆柱轴线正交相贯，其相贯线是（）。

A.空间曲线B.椭圆C.直线D.圆正确答案: B答案解释：两等直径圆柱轴线正交相贯，其相贯线是椭圆。

7.物体上互相平行的线段，轴测投影（）。

A.平行B.垂直C.交叉D.无法确定正确答案: A答案解释：物体上互相平行的线段，轴测投影平行。

8.假想用剖切面剖开物体，将位于观察者和剖切面之间的部分移去，而将其余部分向投影面投射所得到的图形，称为（）。

A.剖视图B.仰视图C.断面图D.向视图正确答案: A答案解释：假想用剖切面剖开物体，将位于观察者和剖切面之间的部分移去，而将其余部分向投影面投射所得到的图形，称为剖视图。

9.有一左旋梯形螺纹，其公称直径为30，螺距为6，导程12，其代号应为（）。

A.M 30 × 6B.Tr30×12(p6)LHC.G1/2AD.Tr30×p6正确答案: D答案解释：有一左旋梯形螺纹，其公称直径为 30，螺距为 6，导程 12，其代号应为Tr30×p6。

技术培训--一份紧固件考卷(有答案)

试卷说明)试卷名称:kkk命题老师:xxx科目:机件原理考生姓名:学生编号:得分:◎选择题:0%(每题0分)( B ) 1·固定螺钉的功用是A.使圆柱机件与孔的中心不一致B.使圆柱机件在孔中不易滑动或转动C.使圆柱机件轴心与孔的中心一致D.使圆柱机件在孔中可以转动而不能滑动.( A ) 2·螺杆的两端皆有螺纹,其中一端锁固於机件的阴螺孔中,另一端则贯穿配合件,再以螺帽锁紧,此为A.螺桩B.自攻螺钉C.帽螺钉D.机螺钉.( D ) 3·何者为环首螺栓的功用A.紧密配合B.传达动力C.固定机器D.吊起机器.( C ) 4·若D为螺栓的公称直径,正规级螺栓头的厚度H为A.2DB.3/2DC.2/3DD.1/2D.( C ) 5·何种螺钉有定位螺钉之称A.自攻螺钉B.机螺钉C.固定螺钉D.木螺钉.( A ) 6·当螺帽接触面太小,或零件的孔较大而螺帽接触面较小时,应该以何法增加锁紧力A.加上垫圈B.加入铜丝於螺丝间C.有槽螺帽锁紧D.以上皆可.( C ) 7·何者为锥形底部螺帽的特性A.防止渗水,渗油B.防止磨耗C.自动校正中心D.利於拖吊.( C ) 8·两端均制有螺纹之螺杆称为A.螺钉B.螺栓C.螺桩D.基础螺丝.( B ) 9·以下何者为开口销的主要功能A.增加承压面积B.防止螺帽松脱C.保护机件表面D.机件定位.( C ) 10·刨床之拍击箱,冲床刮屑板处常用的螺钉为A.固定螺钉B.机螺钉C.肩头螺钉D.帽螺钉.( A ) 11·使用螺旋弹性垫圈防止螺帽松动时,应使A.垫圈旋向与螺杆相反B.垫圈旋向与螺杆相同C.垫圈与螺杆之旋向无关D.需再用插销固定.( B ) 12·常在螺帽承面与结合件间置入弹簧垫圈,这是利用甚麼原理来产生作用A.弹簧所贮藏的能量B.接触面之摩擦力C.弹簧之弹性力D.弹簧之压力.( C ) 13·一般螺栓的公称直径在A.5.08B.12.7C.6.35D.3.14 mm以上.( D ) 14·螺帽上开数条槽孔以配合安装开口销,防止螺帽松脱之型式为A.环首螺帽B.蝶型螺帽C.盖头螺帽D.堡型螺帽.( B ) 15·利用槽形螺帽时要用穿销锁固,其目的为A.增加螺帽强度B.防止螺帽松动脱落C.增加螺栓强度D.防止槽形螺帽变形.( C ) 16·下列叙述何者为非A.自攻螺钉能自己产生攻螺纹的作用B.连结材料太软而不能承受过大的表面压力时,可用垫圈来增加受力的面积C.零件的孔较大而螺帽接触太小时应锁紧螺帽增加锁紧力D.垫圈可增加摩擦面减少松动.( D ) 17·方便手动装卸之处所用的螺帽为A.螺桩B.堡形螺帽C.环首螺帽D.翼形螺帽.( D ) 18·现今之机械制造已在生产者与消费者间建立共同规范,而此规范即为A.产品元件复杂化B.产品元件多样化C.产品元件多型化D.产品元件标准化.( B ) 19·螺帽在动态连接件上使用弹簧锁紧垫圈,此法是属於A.确动锁紧装置B.摩擦锁紧装置C.确闭锁紧装置D.挠性锁紧装置.( B ) 20·在机件使用大小不同的螺钉,装卸要领下列何者为正确A.大螺钉先锁紧也先松卸B.大螺钉先锁紧,小螺钉先松卸C.小螺钉先锁紧也先松卸D.小螺钉先锁紧,大螺钉先松卸.( C ) 21·机械螺钉之直径一般均在A.1/4B.3/4C.1/2D.1/2 吋以下.( D ) 22·若D为螺栓的公称直径,正规级螺帽厚度T为A.5/8DB.1/2DC.3/4DD.7/8D.( A ) 23·公制凸缘螺帽(垫圈底座螺帽),於螺帽底有较大承座,其目的为A.锁紧时增加锁紧力B.固定时易对准中心C.使螺帽易於拆卸D.提供制造时较容易.( A ) 24·遇到需锁紧成排大小相同之螺钉时应A.由中央而向两端B.由左而右C.由右而左D.任意一个皆可.( A ) 25·注记1/2重级平垫圈,其中1/2系指垫圈之A.内径B.厚度C.外径D.重量.( B ) 26·在螺帽与螺栓间装上一弹簧垫圈,最主要的目的为A.使容易清洁B.阻止螺帽松脱C.机件位置之定位D.配合粗胚面.( D ) 27·一般汽车引擎或内燃机之汽缸盖之锁紧是利用A.机螺钉B.贯穿螺栓C.带头螺栓D.螺桩.( A ) 28·在同一圆周之机件,利用螺钉固定时,其顺序应为A.相对交互一点点锁紧B.任意形式C.按顺序一个接一个D.间隔一个接一个.( C ) 29·当零件的孔较大而螺帽接触面较小时,应该以何法增加锁紧力A.加入铜丝於螺丝间B.有槽螺帽锁紧C.加上垫圈D.加上线弹簧.( A ) 30·下列何者不是垫圈主要功能A.机件位置之定位B.防松C.增大承压面积D.保护工作表面.◎填充题:0%(每题0分)1·能迅速开合,用於常需要拆卸之处的螺帽称为___________.答案:翼形螺帽2·常用的确闭锁紧装置有那些:_________,_________,_________,_________,螺帽停止板,圆螺帽用止退垫圈.答案:开口销,弹簧线锁紧,翻上垫圈,堡形螺帽3·常用的螺帽有那些:_________,_________,_________,_________,_________,_________,_________,垫圈底座螺帽及圆面底座螺帽.答案:四角螺帽,六角螺帽,环螺帽,堡型螺帽,翼形螺帽,盖头螺帽,环首螺帽4·3/8"-16UNC-2A-LH标注中3/8表示________,16表示________,UNC表示________,2A表示________,LH表示________.答案:公称直径,每吋牙数,粗牙统一螺纹,2级配合阳螺纹,左螺纹5·垫圈可分为:_________,_________,_________,_________,_________.答案:普通(平)垫圈,圆锥形垫圈,螺旋弹簧锁紧垫圈,齿锁紧垫圈,弹簧垫圈6·设D为螺栓直径,在标准机件中,正级螺栓头的高度等於________D.答案:2/37·旋连接件的主要功用为_________,_________,调整与连接机件.答案:定位,锁紧8·常称螺丝直径在1/4吋以下者为_________;1/4吋以上者为_________.答案:螺钉,螺栓9·螺钉依形状及用途之不同可分为________,________及特殊螺钉(固定螺钉,木螺钉,自攻螺钉,其他螺钉). 答案:帽螺钉,机器螺钉10·两端均制有螺纹之螺栓称为_________.答案:螺桩◎问答题:0%(每题0分)1·何谓垫圈有何作用答案:垫圈又叫华司,当机件连接时,在螺帽下加装一金属或非金属薄片者称为垫圈.垫圈的功用如下:(1)当连结材料较软,而不能承受过大的压力时,可用垫圈来增加适当的承面,并减少单位面积上所受的压力.(2)可增加摩擦面减少松动.(3)钉孔太大时,可用垫圈来补救.(4)在表面粗糙或倾斜时,可用垫圈作承面.2·试述螺栓与螺钉的种类有那些答案(1)螺栓依形状及用途分为:1.贯穿螺栓2.螺桩3.自攻螺栓4.键式螺栓5.环首螺栓6.地脚螺栓7.焊接柱头螺栓.(2)螺钉依形状及用途分为:1.帽螺钉2.机螺钉3.固定螺钉4.自攻螺钉5.木螺钉6.其他种类螺钉.3·螺帽锁紧装置有那几种试简述之.答案:螺帽锁紧装置可分为两大类:(1)摩擦锁紧装置:1.锁紧螺帽2.弹簧锁紧装置3.弹性停止螺帽4.锁紧螺钉5.有槽螺帽6.法国制螺帽锁紧7.锥形底部螺帽8.防震锁紧垫圈.(2)确闭锁紧装置:1.开口销2.弹簧线锁紧3.翻上垫圈4.堡形螺帽5.螺帽停止板6.圆螺帽用止退垫圈.4·何谓自攻螺钉采取何种材料制成答案(1)自攻螺钉的前端具有斜度,於旋紧时可自动攻出孔螺纹,因此较为经济,适用於软金属,塑胶以及薄铁板之连接工作.[/color](2)所用之材料为表面硬化钢料.5·试述翻上垫圈的优点.答案:1.螺栓不会因切槽或钻孔而减少强度2.螺帽可固定於任何位置.6·为何需要使用螺帽锁紧装置答案:螺旋连接的机件,如果持续处於振动的情况,或是承受反覆变动的负载时,常会有松脱的现象,因此需要一个锁紧装置,以确保螺旋扣接件能发挥连接机件之功能。

机械制图第六章习题答案

用1：2画全下列各视图和剖视图，并标注出（1）和（2）图中轴径和键
槽的尺寸。
A
(3)轴和皮带轮
A─A
36页
A
第六章标准件与常用件
6-3键、销、轴承的画法标注
2. 外花键：6×23f7×26a11×6d10 GB/T 1144—2001，请在视图上
进行标记。
3. 内花键：6×23H7×26H10×6H11 GB/T 1144—2001，请在视图
34页
第六章标准件与常用件
6-2螺纹紧固件的规定画法与标注
2.70-2000-M16、垫圈GB/T97.1-2002-16，采用规定画法以2：1比例在A3图纸上，
完成螺栓连接主、俯、左视图。
28 28
60
34页
第六章标准件与常用件
1. 查表填写紧固件的尺寸；（1）六角头螺栓 GB5780—2000 M16×60
38
10.18
60
24
（2）双头螺柱 GB/T898—1988—M16×60
20
33页
38 60
第六章标准件与常用件
6-2螺纹的规定画法与标注
2. 根据所注规格尺寸，查表写出各紧固件的规定标记：
（1）A级的I型六角螺母
上进行标记。
36页
第六章标准件与常用件
6-3键、销、轴承的画法标注
4. 请画出第2题外花键与第3题内花键的联接图，其中，一个视图用全剖
视图、另一个用断面图。
36页
第六章标准件与常用件
6-4 销、滚动轴承的画法
1. 根据下面的1：1图形，查表确定圆柱销的规格尺寸，写出销的标记，完成销联接图。
(1)轴
Φ40 12

《机械制图习题集》(第四版)第七章答案

七、标准结构及标准零、组件7.1 螺纹∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙第77～77页习题7.2 螺纹连接和螺纹紧固件连接∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙第78～79页习题7.3 齿轮、键、销∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙第80～80页习题2345题号：题号：67891011121314题号：17.4 轴承和弹簧∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙第80～80页习题题号：1516171.已知下列螺纹代号，试识别其意义并填表。

2.根据给定的螺纹要素，标注螺纹的尺寸。

(1)普通螺纹，大径30mm，螺距1.5mm，单线，(2) 非螺纹密封的管螺纹，尺寸代号3/4。

右旋，中径及顶径公差代号6g，短旋合长度。

(3) 梯形螺纹，大径20mm，导程8mm，双线，右旋。

(4) 用螺纹密封的管螺纹，尺寸代号1/2。

3.将图中错处圈出，将正确的画在右边（包括尺寸）。

(1) M16(2) M24×1.5。

4.画出下列螺纹孔的两视图。

(1)M20。

孔为通孔，螺纹(2) M20。

孔为通孔，螺纹(3) M12×1.5。

螺纹盲孔，螺纹深攻到底，主、俯视图都全剖。

攻到30mm，主视图全剖。

18mm，钻孔深24mm，主视图全剖。

5.将下列两图的错处圈出，并将正确的画在下面。

(1) (2)6.将下图的错处圈出，并将正确的画在右面。

7.已知螺栓GB/T 5780 M16×L、垫圈GB/T 97.1 16、螺母GB/T 41 M16，板厚t1=t2=15mm。

用比例画法作螺栓连接的三视图（主视图全剖，俯、左视图画外形）。

机械制图习题集答案(第五版)

25 40
F16
6-1.螺纹画法及尺寸标注的练习
1.外螺纹、内螺纹及螺纹连接的画法。（2）画出在长为45 mm、宽25 mm、高25 mm的铸铁块上，制出螺孔直径为16 mm，钻深为36 mm，螺孔深为28 mm的盲孔的两个视图。
28 36
F16
6-1.螺纹画法及尺寸标注的练习
1.外螺纹、内螺纹及螺纹连接的画法。
20 mm，倒角C1.6。
6-1.螺纹画法及尺寸标注的练习
4.在图上标注出螺纹的尺寸。（2）普通螺纹，大径12 mm，螺距1 mm，公差带代号7H，长度
25 mm，倒角C1.6。
6-1.螺纹画法及尺寸标注的练习
4.在图上标注出螺纹的尺寸。（3）梯形螺纹，公称直径16mm，导程8mm，线数2，公差带代号
踏架
比例 (图号）
6-3-4
6-4-1
6-4-2
6-4-3
6-5-1-1 将指定的表面粗糙度用代号标注在图上。
6-5-1-2 将指定的表面粗糙度用代号标注在图上。
6-5-2-1 根据配合代号，在零件图上用偏差值的形式分别标出轴和孔的尺寸公差，并指出是哪一类配合。
6-5-2-2 根据配合代号，在零件图上用偏差值的形式分别标出轴和孔的尺寸公差，并指出是哪一类配合。
（3）将（1）、（2）题的外、内螺纹连接起来，画出螺纹旋入长度为20的两个视图。
6-1.螺纹画法及尺寸标注的练习
2.画出左图所示管螺纹的连接图，管口倒角为C2。
6-1.螺纹画法及尺寸标注的练习
3.根据螺纹标记查出表内所要求的内容，并填入表中。
6-1.螺纹画法及尺寸标注的练习
4.在图上标注出螺纹的尺寸。（1）普通螺纹，大径16 mm，螺距2 mm，公差带代号6f，长度

螺纹及螺纹紧固件表示法

b
(c) 螺尾
与轴线成30°
只在有要求时才画，不需标注。
3、螺纹牙型的表示
(a) 重合画法
(b) 移出局部放大
Ⅰ
5:1
Ⅰ
4、螺纹连接的画法（实心螺杆）
A
A－A
按不剖画
A
旋入深度
画图要点：
内、外螺纹剖面线方向相反
★ 大径线和大径线对齐；小径线和小径线对齐。 ★ 旋合部分按外螺纹画；其余部分按各自的规定画。
螺纹
导程
A1Biblioteka ●螺旋线A●
外螺纹——在圆柱或圆锥外表面上形成的螺纹。内螺纹——在圆柱或圆锥内表面上形成的螺纹。
工件
工件旋转
卡盘车刀
a)加工外螺纹
车刀沿轴向移动
b)加工内螺纹
c)加工直径较小的螺孔
螺纹的结构
⑴ 螺纹末端
倒角（圆锥面）
平顶
圆顶（球面）
⑵ 螺纹收尾和退刀槽
螺尾
螺纹收尾
退刀纹
退刀纹
★不管是内螺纹还是外螺纹，其剖视图或断面图上的剖面线都必须画到粗实线。
★当需要表示螺纹收尾时，螺尾部分的牙底线与轴线成30°。
1、外螺纹画法
大径线画粗实线
倒角圆不画
小径线画细实线且
画到倒角内
螺纹终止线
小径≈0.85d
画粗实线
小径圆约画3/4圈
外螺纹的剖视画法：
A
A－A
大径
小径
A 螺纹终止线画一小段
剖面线画到大径线
2、内螺纹画法
大径线画细实线
倒角圆不画
小径线画粗实线 A
螺纹终止线大径圆约画3/4圈
A－A
A 剖面线画到小径线即粗实线位置

2011-最新陈立德版机械设计基础第6、7章课后题答案

第6章间歇运动机构6.1 某牛头刨床工作台横向进给丝杆的导程为5 mm ，与丝杆联动的棘轮齿数为40，求此牛头刨床的最小横向进给量是多少？若要求此牛头刨床工作台的横向进给量为0.5mm ，则棘轮每次能转过的角设应为多少？答：牛头刨床的横向进给量最小为m in 50.125m m 40f ==若要求其横向进给量为0.5mm ，则棘轮每次转过的角度应为0.5360360.12540⨯=6.2 某外啮合槽轮机构中槽轮的槽数z =6，圆销的数目k =1，若槽轮的静止时间1s2rt =，试求主动拨盘的转速n 。

答：主动拨盘的转速为：36018036016rs 23603n -+==⨯6.3 在六角车床上六角刀架转位用的外啮合槽轮机构中，已知槽轮槽数z =6，槽轮停歇时间15s r 6t =，运动时间m 5s r3t =，求槽轮机构的运动系数τ及所需的圆柱销数目。

答：运动系数53m 551m6323t t t τ===++所需圆柱销数目232622(2)(62)z k z τ⨯⨯===--6.4内啮合槽轮机构能不能采用多圆柱销拨盘？答：不能。

第七章螺纹连接与螺旋传动7.1常用螺纹的种类有哪些？各用于什么场合？答：常用螺纹的种类有普通螺纹、管螺纹、矩形螺纹、梯形螺纹和锯齿形螺纹，前两种主要用于联接，后三种主要用于传动。

7.2螺纹的主要参数有哪些？怎样计算？答：螺纹的主要参数有：（1）大径d ；（2）小径d 1；（3）中径d 2；（4）螺距P ；（5）导程S ；（6）升角λ；22tan SnPd d λππ==；（7）牙型角α、牙型斜角β。

7.3 螺纹的导程和螺距有何区别？螺纹的导程S 和螺距P 与螺纹线数n 有何关系？答：螺距是螺纹相邻两牙在中径线上对应两点间的轴向距离，导程则是同一螺旋线上相邻两牙在中径线上对应两点间的轴向距离。

导程S 、螺距P 、螺纹线数n 之间的关系：S nP =。

7.4 根据牙型的不同，螺纹可分为哪几种？各有哪些特点？常用的连接和传动螺纹都有哪些牙型？答：根据牙型的不同，螺纹可分为普通螺纹、管螺纹、矩形螺纹、梯形螺纹和锯齿形螺纹。

26机高计(答案)第6章螺纹、齿轮及常用的标准件

左
55º 非密封（外）管螺纹 1¼ 41.910 40.431 38.952 2.309
11
右
G1¼-LH
55º 非密封（内）管螺纹 1¼ 41.910 40.431 38.952 2.309
Байду номын сангаас
（机工高职）机械制图与计算机绘图
《习题答案》第六章
11
左
胡建生编
98
6-6 找出下列螺纹标注的错误，想一想，如何修改
胡建生编
6-11 螺纹紧固件的联接画法
1．补全螺栓联接两视图中所缺的图线
2．补全螺柱联接两视图中所缺的图线
3．补全螺钉联接两视图中所缺的图线
（主视图为全剖视图）。
（主视图为全剖视图，可省略钻孔深度）。（主视图为全剖视图，可省略钻孔深度）。
（机工高职）机械制图与计算机绘图
《习题答案》第六章
104
轮齿端部倒角c2模数34啮合角20机工高职机械制图与计算机绘图习题答案第六章107614已知大齿轮m2mmz40两齿轮中心距a60mm试计算大小齿轮的基本尺寸按11的比例完成啮合图机工高职机械制图与计算机绘图习题答案第六章108615尺规图作业直齿轮测绘机工高职机械制图与计算机绘图习题答案第六章109616键及键联结机工高职机械制图与计算机绘图习题答案第六章110617销联接和滚动轴承代号1
胡建生编
6-9 查教材附表确定下列各标准件的尺寸，并写出规定标记（二）
1．六角螺母 C 级。
2．平垫圈 C 级。
规定标记
螺母 GB/T 41—2000 M16
3．圆柱销（公称直径为 10，公称长度为 50，材料为钢）。
规定标记
垫圈 GB/T 95—2002 16

机械制图：1-2.螺纹紧固件(螺栓螺钉螺柱螺母垫圈)

螺纹规格
例如(完：整螺标栓记) G螺垫B/T栓钉柱母圈5G7BG8B/2/TT59M76819185.287-21×0-28021-02090880-20-MM1-10M× 12-×626-08060-H-4AV8.B-.8-A8-4-A.OA8-O
螺钉 B型GB/T 65 开双1平六型M槽头垫角1六0圆螺圈头×角6柱：螺0螺头：栓母螺：：钉：
称号格径度度式级级式理
或或
或
或
公特
杆
硬
称性
长
度
直
径
简化标记：
产品名称国标号-年号螺纹规格性能等级或硬度
常见标记方法（常用的性能等级、硬度不标注）：
产品名称国标号
螺纹规格
省略年代号则以最新标准为准
over
螺纹紧固件标记示例
返回
产品名称国标号-年号螺纹规格性能等级或硬度
产品名称 A国型标号
返回
旋入深度确定
对于螺钉和螺柱：旋入端长度
bm可根据螺孔材料选择。一般情况下
被旋入零件的材料为：
钢和青铜铸铁铝
bm ＝ d
bm ＝ 1.25d 或1.5d bm ＝ 2d
0.5d 0.5d
对于螺柱：旋入端长度 bm根据国
标规定，有以下四种：
bm
bm
返回
螺柱公称长度确定
内六角圆柱头螺钉
开槽圆柱头螺钉
开槽锥端紧定螺钉
开槽沉头螺钉
返回
螺柱
双头螺柱
返回
螺母
1型六角螺母
圆螺母
返回
垫圈
平垫圈
弹簧垫圈
圆螺母用止动垫圈
返回
