电流表、电压表示数的变化问题

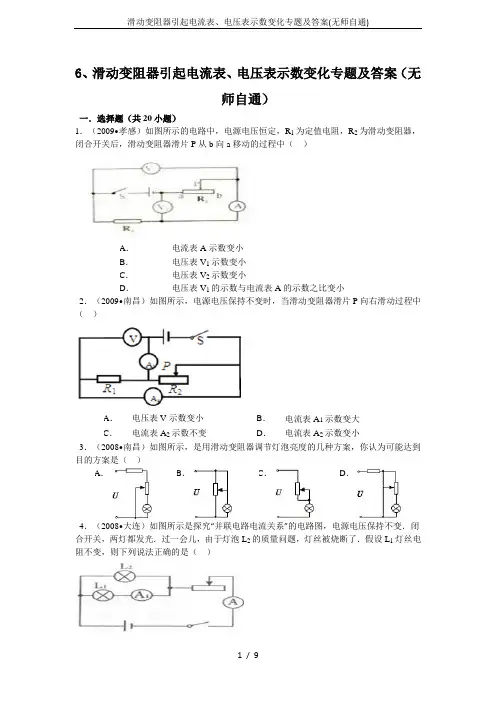

滑动变阻器引起电流表、电压表示数变化专题及答案(无师自通)
6、滑动变阻器引起电流表、电压表示数变化专题及答案（无师自通）一．选择题（共20小题）1．（2009•孝感）如图所示的电路中，电源电压恒定，R 1为定值电阻，R 2为滑动变阻器，闭合开关后，滑动变阻器滑片P 从b 向a 移动的过程中（ ）（ ）3．（2008•南昌）如图所示，是用滑动变阻器调节灯泡亮度的几种方案，你认为可能达到目的方案是（ ） ．B ．C ．D ．合开关，两灯都发光．过一会儿，由于灯泡L 2的质量问题，灯丝被烧断了．假设L 1灯丝电阻不变，则下列说法正确的是（ ）5．（2011•金山区一模）右图为小王同学设计的高速公路收费站计重秤的原理图．该原理图中，使得车重表示数发生变化的电路中主要部件是（）b 的过程中（）A．电路中总电阻逐渐变大B．电流表的示数先变大后变小只变阻器接入电路中的总电阻最大，应把滑片P1、P2放在（）A．P放在最右端，P放在最右端B．P放在最左端，P放在最左端8．如图所示，电源电压保持不变，闭合开关后，滑动变阻器向左移动，则（）A．电流表读数变大，电压表读数变大B．电流表读数变小，电压表读数变小10．如图所示电路中，电源两端电压不变，R1是定值电阻，R2是滑动变阻器．闭合开关S 后，在滑片P向右滑动的过程中，下列判断正确的是（）11．（2006•攀枝花）如图所示，电源电压保持不变，闭合开关后，滑动变阻器的滑片向上移动，则（）动，则（）13．在如图所示的电路中，电源两端的电压保持不变，闭合开关S后，滑动变阻器的滑片P向右移动，下列说法中正确的是（）A．电压表的示数变大，电灯L的亮度变暗后，在滑动变阻器的滑片P由A向B移动的过程中，下列判断正确的是（）A．电流表的示数变小时（）16．（2009•济南）图所示的电路中，电源电压保持不变．闭合开关S1、S2，两个灯泡L1、L2都正常发光；若开关S2断开，则（）A．灯泡L熄灭，灯泡L亮度增加，电流表示数变大17．（2013•历下区二模）如图所示的电路中，电源电压保持不变．闭合开关S1、S2，两个灯泡L1、L2都正常发光；若开关S2断开，则（）A．电压表的示数变大B．电流表的示数变大18．（2006•门头沟区一模）如图所示电路，R1＞R2，当闭合S1断开S2，滑动变阻器的滑片P放在变阻器的中点时，电压表的示数为U0．关于此电路的下列说法中，正确的是（）A．闭合S断开S时，若滑动变阻器的滑片P向左移动，电压表的示数将大于U置于中点，闭合开关S后，各电表有示数，灯泡的发光情况正常．现将滑动变阻器的滑片P 由中点向右移动，则（）A．灯泡L变暗B．电压表V示数变小20．（2013•丰台区二模）如图所示，电路中电源两端电压不变，R为定值电阻．将滑动变阻器的滑片P置于中点，闭合开关S后，各电表均有示数．现将滑动变阻器的滑片P由中点向左移动，则（）A．电流表的示数变大二．填空题（共5小题）21．（2010•黔西南州）如图所示，电源电压保持不变时，当滑动变阻器滑片P向右滑动过程中各电表的示数变化情况：电流表A1示数_________电流表A2示数_________电压表V示数_________（选填“变大”、“变小”或“不变”）22．（2005•无锡）小明设计了如图所示的压力测量仪，可以反映弹簧上方金属片受到压力的大小．其中R‘是滑动变阻器，R是定值电阻，电源电压恒定不变，压力表实际上是一个电压表．当金属片受到的压力增大时，变阻器的阻值_________，压力表示数_________（选填“变大”、“变小”或“不变”）．23．（2005•锦州）如图所示的电路，电源电压和灯丝电阻保持不变，开关S闭合后，在滑动变阻器滑片向左滑动过程中，电压表V的示数_________，电流表A1的示数_________，电流表A2的示数_________．（填“变大”、“变小”或“不变”）24．（2010•黄冈）如图甲所示电路中，电源电压不变，闭合开关S，将滑片P移到某一位置时，电压表示数为6V，两块电流表指针的位置均如图乙所示，则R1电阻是_________Ω，此时R2的电功率是_________W；若将滑片P向右移动，A1的示数将_________，A2的示数将_________（填“变大”、“变小”或“不变”）．25．（2010•广西）图甲所示的电路中，电源电压恒定，闭合开关，改变滑动变阻器滑片的位置，电压表和电流表的示数变化图象如图乙所示，那么，电源电压是_________V，定值电阻R0的阻值是_________Ω．26．（10海一16ACD ）如图9所示电源两端]电压一定。
2020年中考物理试题考点汇编——专题九十七：电流表、电压表示数的变化
2020年中考物理试题考点汇编——专题九十七：电流表、电压表示数的变化1.（2020天津，8）图所示是一种测定油箱内油量的装置，其中R是滑动变阻器的电阻片｡当油量减少时，滑动变阻器的滑片p向上移动，则电路中（）A. 总电阻增大，电流减小B. 总电阻增大，电流增大C. 总电阻减小，电流增大D. 总电阻减小，电流减小2.（2020河池，10）如图所示为某学生实验小组设计的电路，电源电压和灯泡的电阻始终保持不变。
闭合开关S，在确保电路安全的情况下，向右移动滑动变阻器滑片P的过程中，下列说法正确的是（）A. 电压表V1的示数变大B. 电流表A的示数变小C. 电压表V1与V2的示数之和变小D. 若电压表V1突然短路，则小灯泡变亮3.(2020安徽，17)在图示电路中，电源电压保持不变。
闭合开关S后,将滑动变阻器的滑片P 自左向右滑动，则A.电流表A的示数减小B.电压表V2的示数减小C.电压表V1与电流表A的示数比值减小D. 电压表V2与电流表A的示数比值减小4.（2020连云港，3）如图所示电源电压恒定闭合开关，滑动变阻器滑片向右移动的过程中，下列说法正确的是（）A. 电流表示数增大B. 电压表示数减小C. 定值电阻R两端的电压增大D. 电压表示数与电流表示数比值增大5.（2020东营，10）如图甲所示，电源电压为18V，滑动变阻器标有“20Ω 1A”，当开关S闭合，滑动变阻器滑片P滑至中点时，电压表的示数如图乙所示，下列说法不正确的是A. 定值电阻R的阻值为10ΩB. 电路的最小电流为0.6AC. 滑动变阻器滑片P移动到最左端时，电流表示数最大D. 滑动变阻器滑片P移动到最右端时，电压表示数最大6.（2020株洲，21）在图甲所示电路中，移动滑片使电阻R2的有效阻值从零逐渐变大，R1上的电压U的倒数与R2的阻值变化的图象如图乙所示，则A.电压表V1示数变大B.电压表V1示数不变C.R1=5ΩD.R1=10Ω7.（2020自贡，17）在图的电路中，电源电压保持不变，R为定值电阻．闭合开关S后，将滑动变阻器的滑片P从最右端移到中间某个位置，电压表和电流表的示数分别变化了△U 和△I．下列分析正确的是（）A.UI∆∆变大 B.UI∆∆变小C.UI∆∆不变 D.UI∆∆先变小后变大8.（2020达州，8）如图所示，R1为定值电阻，R2为滑动变阻器，电源电压保持不变。
电流表和电压表的故障分析
电路故障分析
（1）当用电压表去测某段电路两端的电压时，若电压表有示数，则说明电压表与电源两极间是相通的，如果该电路中有断路，则断路处一点是在与电压表并联的电路部分。
（2）若电压表无示数，则说明电压表中没有电流通过，可能原因是：电压表的接线柱接触不良；被测电路短路；被测电路以外的部分有断路。
（3）电流表指针几乎未动，即电流表无示数，故障原因可能是从电流表两接线柱到电源两极间的电路中某处开路，或电流表短路。
（4）电灯不发光，故障原因可能是灯丝烧断，或电灯被短路，或电灯接线柱到电源两极间的电路中某处出现断路。
以下图所示的电路图为例，从电压表的示数着手，可以得到如下所示的
说明：（1）由于电压表和灯L1并联，所以L1所在的支路不在干路上（2）当电压表串联到电路中时，因电压表的电阻远远大于灯泡的电阻，根据串联电路的分压作用，电压表两端点额电压也将远远大于灯泡
的电压，一般认为等于电源电压。
（3）上表中没有考虑电压表和电流表坏了的情况。
从表中可以看出，不同的故障对应有不同的现象，所以我们可以根据外在的现象来判断内在的故障。
在用上表来解题时，重要的是理解原因和现象的因果关系而不是死记硬背。
有效判断动态电路中电流表电压表变化情况doc
有效判断电路中电流表电压表示数变化情况重庆市潼南县柏梓镇初级中学校周宗顺摘要：学习物理，应该掌握方法。
方法得当会收到事半功倍的效果。
判断电路中电流表电压表示数变化这个问题，主要是告诉学生学习物理应做到循序渐进和注重学习方法。
关键词：串联电路并联电路滑动变阻器电流电压变化电路中电流表电压表示数变化问题是初中物理考试大纲规定的内容，是考试常考的重要问题，也是考生棘手的问题。
学生在学习过程中有一定的困难，针对学生学习实际情况和教材编排体系，应从以下三方面突破。
一、掌握基本概念涉及的基本概念有：电路的三种状态（通路、开路、短路）、电路的两种连接方式（串联、并联）。
1电路的三种状态（1）通路：处处连通的电路。
用电器正常工作，此时电路中有电流通过。
如图一（2）、开路，指断开的电路，也叫断路。
整个电路中有一处是断开的，并不一定是开关断开。
断路的特点用电器不工作，此时电路中无电流。
（3）、短路，又分为电源短路和用电器短路两种。
A电源短路，指导线不经过用电器而直接接到了电源的两极上。
导致电路中电流过大，从而烧坏电源。
这种情况是绝对不允许的。
电源短路，如图二两种情况，图二(1)是开关闭合，导线直接接到电源两极上；图二(2)是开关闭合，电流表直接接到了电源两极上。
B、用电器短路，指的是串联的多个用电器中的一个或多个（当然不是全部）在电路中不工作。
如图三这种情况用电器短路一般是不允许的，但不会造成较大的破坏。
有时可根据要求，设计成这种电路，它可以达到某种特殊功能。
2电路的两种连接方式（1）串联电路把元件逐个顺次连接起来的电路。
特征：电路中只有一条电流路径，一处段开所有用电器都停止工作。
如图四（1）（2）并联电路把元件并列的连接起来的电路。
特征：电路中的电流路径至少有两条，各支路中的元件独立工作，互不影响。
如图四（2）掌握了这些基本概念，是为了更好判断电路中的电流表及电压表的变化情况。
二、有特殊元件识别电路的的方法1开关电路的识别方法断开的开关，在识别电路时，撤掉两端的线；闭合的开关视为导线。
电流表示数变大电压表示数变小的原因

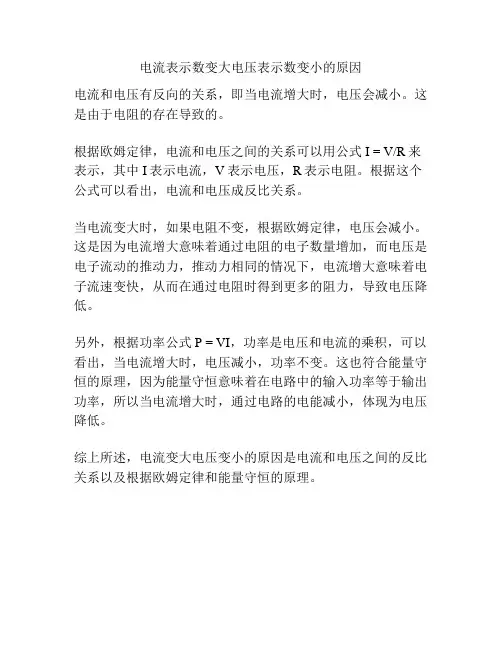

电流表示数变大电压表示数变小的原因
电流和电压有反向的关系，即当电流增大时，电压会减小。
这是由于电阻的存在导致的。
根据欧姆定律，电流和电压之间的关系可以用公式I = V/R来表示，其中I表示电流，V表示电压，R表示电阻。
根据这个公式可以看出，电流和电压成反比关系。
当电流变大时，如果电阻不变，根据欧姆定律，电压会减小。
这是因为电流增大意味着通过电阻的电子数量增加，而电压是电子流动的推动力，推动力相同的情况下，电流增大意味着电子流速变快，从而在通过电阻时得到更多的阻力，导致电压降低。
另外，根据功率公式P = VI，功率是电压和电流的乘积，可以看出，当电流增大时，电压减小，功率不变。
这也符合能量守恒的原理，因为能量守恒意味着在电路中的输入功率等于输出功率，所以当电流增大时，通过电路的电能减小，体现为电压降低。
综上所述，电流变大电压变小的原因是电流和电压之间的反比关系以及根据欧姆定律和能量守恒的原理。
6、滑动变阻器引起电流表、电压表示数变化专题及答案(无师自通)
6、滑动变阻器引起电流表、电压表示数变化专题及答案（无师自通）一．选择题（共20小题）1．（2009•孝感）如图所示的电路中，电源电压恒定，R 1为定值电阻，R 2为滑动变阻器，闭合开关后，滑动变阻器滑片P 从b 向a 移动的过程中（ ）（ ）3．（2008•南昌）如图所示，是用滑动变阻器调节灯泡亮度的几种方案，你认为可能达到目的方案是（ ） ．B ．C ．D ．合开关，两灯都发光．过一会儿，由于灯泡L 2的质量问题，灯丝被烧断了．假设L 1灯丝电阻不变，则下列说法正确的是（ ）5．（2011•金山区一模）右图为小王同学设计的高速公路收费站计重秤的原理图．该原理图中，使得车重表示数发生变化的电路中主要部件是（）b 的过程中（）A．电路中总电阻逐渐变大B．电流表的示数先变大后变小只变阻器接入电路中的总电阻最大，应把滑片P1、P2放在（）A．P放在最右端，P放在最右端B．P放在最左端，P放在最左端8．如图所示，电源电压保持不变，闭合开关后，滑动变阻器向左移动，则（）A．电流表读数变大，电压表读数变大B．电流表读数变小，电压表读数变小10．如图所示电路中，电源两端电压不变，R1是定值电阻，R2是滑动变阻器．闭合开关S 后，在滑片P向右滑动的过程中，下列判断正确的是（）11．（2006•攀枝花）如图所示，电源电压保持不变，闭合开关后，滑动变阻器的滑片向上移动，则（）动，则（）13．在如图所示的电路中，电源两端的电压保持不变，闭合开关S后，滑动变阻器的滑片P向右移动，下列说法中正确的是（）A．电压表的示数变大，电灯L的亮度变暗后，在滑动变阻器的滑片P由A向B移动的过程中，下列判断正确的是（）A．电流表的示数变小时（）16．（2009•济南）图所示的电路中，电源电压保持不变．闭合开关S1、S2，两个灯泡L1、L2都正常发光；若开关S2断开，则（）A．灯泡L熄灭，灯泡L亮度增加，电流表示数变大17．（2013•历下区二模）如图所示的电路中，电源电压保持不变．闭合开关S1、S2，两个灯泡L1、L2都正常发光；若开关S2断开，则（）A．电压表的示数变大B．电流表的示数变大18．（2006•门头沟区一模）如图所示电路，R1＞R2，当闭合S1断开S2，滑动变阻器的滑片P放在变阻器的中点时，电压表的示数为U0．关于此电路的下列说法中，正确的是（）A．闭合S断开S时，若滑动变阻器的滑片P向左移动，电压表的示数将大于U置于中点，闭合开关S后，各电表有示数，灯泡的发光情况正常．现将滑动变阻器的滑片P 由中点向右移动，则（）A．灯泡L变暗B．电压表V示数变小20．（2013•丰台区二模）如图所示，电路中电源两端电压不变，R为定值电阻．将滑动变阻器的滑片P置于中点，闭合开关S后，各电表均有示数．现将滑动变阻器的滑片P由中点向左移动，则（）A．电流表的示数变大二．填空题（共5小题）21．（2010•黔西南州）如图所示，电源电压保持不变时，当滑动变阻器滑片P向右滑动过程中各电表的示数变化情况：电流表A1示数_________电流表A2示数_________电压表V示数_________（选填“变大”、“变小”或“不变”）22．（2005•无锡）小明设计了如图所示的压力测量仪，可以反映弹簧上方金属片受到压力的大小．其中R‘是滑动变阻器，R是定值电阻，电源电压恒定不变，压力表实际上是一个电压表．当金属片受到的压力增大时，变阻器的阻值_________，压力表示数_________（选填“变大”、“变小”或“不变”）．23．（2005•锦州）如图所示的电路，电源电压和灯丝电阻保持不变，开关S闭合后，在滑动变阻器滑片向左滑动过程中，电压表V的示数_________，电流表A1的示数_________，电流表A2的示数_________．（填“变大”、“变小”或“不变”）24．（2010•黄冈）如图甲所示电路中，电源电压不变，闭合开关S，将滑片P移到某一位置时，电压表示数为6V，两块电流表指针的位置均如图乙所示，则R1电阻是_________Ω，此时R2的电功率是_________W；若将滑片P向右移动，A1的示数将_________，A2的示数将_________（填“变大”、“变小”或“不变”）．25．（2010•广西）图甲所示的电路中，电源电压恒定，闭合开关，改变滑动变阻器滑片的位置，电压表和电流表的示数变化图象如图乙所示，那么，电源电压是_________V，定值电阻R0的阻值是_________Ω．26．（10海一16ACD ）如图9所示电源两端]电压一定。
电流表和电压表示数变化和电路故障分析
中考物理专题复习电路和电路故障分析一、滑动变阻器的滑片P的位置的变化引起电路中电学物理量的变化1．串联电路中滑动变阻器的滑片P的位置的变化引起的变化【例1】如图1，是典型的伏安法测电阻的实验电路图，当滑片P向右移动时，请你判断A表和V表的变化。
分析：图（1）【变式训练题】参考上图，在伏安法测电阻的实验中，若由于各种原因，电压表改接在滑动变阻器的两端，当滑片P向左移动时，请判断A表和V表的变化。
【例2】如图2，当滑片P向左移动时，A表和V表将如何变化。
【变式训练题】如图3，当滑片P向左移动时，A表和V表将如何变化【例3】在如图4所示电路中，当闭合开关后，滑动变阻器的滑动片P向右移动时（）A电流表示数变大，灯变暗。
(B)电流表示数变小，灯变亮。
(C)电压表示数不变，灯变亮。
(D)电压表示数不变，灯变暗【变式训练题】在如图5所示电路中，当闭合开关后，滑动变阻器的滑动片P向右移动时（）(A)电压表示数变大，灯变暗。
(B)电压表示数变小，灯变亮。
(C)电流表示数变小，灯变亮。
(D)电流表示数不变，灯变暗。
2．并联电路中滑动变阻器的滑片P的位置的变化引起的变化【例4】如图6，当滑片P向右移动时，A1表、A2表和V表将如何变化？图6 图7【变式训练题】如图7，当滑片P向右移动时，A1表、A2表和V表将如何变化？二、开关的断开或闭合引起电路中电学物理量的变化1．串联电路中开关的断开或闭合引起的变化【例5】在如图8所示的电路中，将开关K闭合，则电流表的示数将______，电压表的示数将________(均填“变大”、“变小”或“不变”)。
【变式训练题】在如图9所示的电路中，当开关K断开时，电阻R1与R2是________联连接的。
开关K闭合时，电压表的示数将________(选填“变小”、“不变”或“大”)。
图8 图92．并联电路中开关的断开或闭合引起的变化【例6】在图10中，灯泡L1和灯泡L2是______联连接的。
4-欧姆定律的应用-动态电路分析
欧姆定律的应用-动态电路分析本文讲解由滑动变阻器阻值变化引起的动态电路分析：①电流表、电压表示数变化；②电压表和电流表比值的变化。
【知识点睛】(1)串联电路如图，将滑片向右滑动①电流表变化利用欧姆定律来判断。
首先判断滑动变阻器接入电路中阻值变大，则总电阻变大，由于总电压不变，根据U I R =总知电流表示数变小。
②电压表变化利用串联电路分压规律判断。
根据1122U R U R =，R 2阻值变大，所以分得的电压变大，即电压表V 2示数变大，电压表V 1示数变小。
③电压表和电流表比值的变化，根据欧姆定律，比值一定是电阻的阻值。
1212U U R R I I == ， ，所以12U U I I不变变大 ， ④电压表变化量和电流表变化量的比值变化情况（变化量问题）11U R I =△△（若电压表测量的是定值电阻，则U I △△等于该定值电阻的阻值） 12U U =△△21U R I =△△（若电压表测量的是变化的电阻，则U I △△等于除所测电阻之外的定值电阻的阻值之和） 据此判断当滑片向右移动时，12U U I I 和均不变。
△△△△。
（2）并联电路①电源电压U 恒定不变，则R 定所在之路的电流I 定恒定。
②由滑动变阻器的滑片P 的移动方向判断R 滑接入电路中阻值变化R 滑，得出所在支路电流I 滑的变化综合①②，判断干路电流I 总的变化【例题精讲】【题文】如图所示是王超设计的压力传感器的原理图，其中弹簧上端和滑动变阻器的滑片P 固定在一起，AB 间有可收缩的导线，R 1为定值电阻。
当闭合开关S ，压力F 增大时，电流表与电压表示数变化情况是（ ）A ．电流表示数变大，电压表示数变小B ．电流表示数变小，电压表示数变大C ．电流表、电压表示数都变大D ．电流表、电压表示数都变小【试题解析】本题主要考查串联电路中电表变化问题，可以根据分压原理和欧姆定律相结合进行题目分析。
电路分析如下：电源电压不变，滑动变阻器和定值电阻串联，电流表测电路中电流，电压表并联在滑动变阻器两端，测其两端电压。
如何判断电压表和电流表示数的变化
数的大小变化？
S
分析：
变小
A
R1
R2
（1）当S闭合时，R1与R2串联
V 变小
P AB
（2）电流表测总电流I，电压表测R1两端的电压U1 。
（3） I U U
R R1 R2
U1 IR1
（4）当滑片P从A端向B端滑动的过程中，R2增大， R=R1+R2增大，
I U U 变小；
R R1 R2
• 4、根据题目所给物理情境，用电流（或电压） 的计算表达式判断电流表和电压表示数的大小 变化。（ 根据情境及计算式作出判断 ）
二、能引起电压和电流变化的电路类型
（一）变阻器型电路, 它又分为串联式电路和并联式电路
S
1、串联式电路（如例题1） A
2、并联式电路
R1
V
R2 AP B
• 例2．如图4所示，电源电压不变，当开关S
A．电流表、电压表示数均变大
B．电流表、电压表示数均变小
C．电压表示数变大，电流表示数变小
D．电压表示数变小，电流表示数变大
（三）“伪”变阻器型电路
它又分为电流表“伪”变阻器电路和电压表“伪”变阻器电
1、电流表“伪”变阻器电路: 变阻器能改变电阻
• 例5．在图5甲、乙所示的电路中，闭合开 关后，将滑动变阻器滑片P由A向B滑动的 过程中，电流表A1的示数将__增__大__
2、并联式电路
例4. 如图2所示，电源电压不变，当开关S由闭合到断 开时，电压表的示数将 _______，电流表A1的示 数将______，电流表A的示数将_______。
R1 R2 V
A1 S
A
图2
A
A1
分析:
R1
电流表、电压表变化范围专题及答案
电流表、电压表变化范围专题及答案9、电流表、电压表变化范围专题及答案-------------------无师自通推荐一．选择题（共9小题）1．如图，R 1上标有“10Ω，2A ”字样，滑动变阻器的滑片在移动过程中，电流表的读数变化范围是0.2安至0.3安，电压表的读数变化范围是（ ）A ． 0﹣6伏B ． 2﹣4伏C ． 2﹣﹣﹣6伏 D ．0﹣2伏 2．如图所示电路，电源两端电压为20V 不变，用滑动变阻器调节灯泡两端的电压．已知灯泡电阻为5Ω不变，滑动变阻器的最大电阻为20Ω，当滑动变阻器的滑片从a 端移到b 端的过程中，灯泡两端的电压变化范围是（ ）3．如图，已知L 的电阻为20Ω，R 是阻值0～80Ω的滑动变阻器，电源电压6V 保持不变．在滑片滑动过程中，电压表、电流表示数的变化范围是（ ）A ．0～1.2V 、0.06～0.3AB ． 6～1.2V 、0.30～0.06A C ．0～4.8V 、0.3～0.06A D ． 6～4.8V 、0.06～0.3A 4．如图所示，变阻器阻值变化范围是0～20欧，电阻R=5欧，当滑动片P 从b 到a 时，电压表V 的表示数变化为（ ）A ． 20伏～4伏B ． 20伏～8伏C ． 20伏～0伏D ． 4伏～20伏5．如图所示电路中，电源电压为10V ，且保持不变，电阻R 1=20Ω，滑动变阻器R 2的最大阻值是30Ω，则当滑片P 在滑动变阻器上滑动时，电流表、电压表上示数变化的范围分别是（ ）A ．0.2A ～0.5A ，6V ～0VB ． 0.2A～0.3A ，6V ～0V C ．0.2A ～0.5A ，4V ～10V D ． 0.2A ～0.5A ，4～6V6．（2005•兰州）如图所示电路中，滑动变阻器的最大电阻为20Ω，当滑片P 从a 端移到b 端的过程中，电压表示数的变化范围是（ ）A ． 25V ～5VB ． 5V ～25VC ． OV ～25V D ． 20V ～OV7．标有“2V 1W ”字样的小灯泡和标有“20Ω 1A ”字样的滑动变阻器，连接在如图所示的电路中．已知电源电压为6V ，电流表的量程为“0﹣0.6A ”，电压表的量程为“0﹣3V ”．闭合开关，移动滑动变阻器滑片，电流表、电压表示数的变化范围是（）A．0.25A﹣0.5A 1V ﹣2V B．0.25A﹣0.6A 1V﹣2VC．0.3A﹣0.5A1V﹣1.5VD．0.25A﹣0.5A1.5V﹣2V8．如图所示的电路中，电源电压保持不变设为U，滑动变阻器R2的最大电阻是电阻R1的7倍，当滑片由a端滑到b端时，R1两端的电压的变化范围是（）A．从0到B．从U到C．从0到D．从U到9．如图所示电路中，电源电压为6V，且保持不变，R1为10Ω，滑动变阻器R2的最大阻值为50Ω．在滑片P从A端滑到B端的过程中，电流表的示数的变化范围是（）A ． 0.6A ～0AB ． 0.6A ～0.1AC ． 保持0.1A 不变D ． 保持0.6A 不变二．填空题（共4小题） 10．如图所示，电阻R l 的阻值是100Ω，滑动变阻器R 2最大值为400Ω，电源电压为20V 保持不变．当滑动变阻器的滑片P 由a 向b 移动时，电压表的示数变化范围是 _________ ，电流表的示数变化范围是 _________ ．11．如图所示，电源电压为6V ，R 2=30Ω，R 1为0～120Ω的变阻器，求S 闭合后，P 从中点向右端滑动时，电流表示数的变化范围为 _________ ．12．如图所示电路中，电源电压不变，U=18伏，定值电阻R1=40欧，滑动变阻器R2总阻值为20欧，当滑动变阻器滑片P移动时，电压表的变化范围是_________至_________伏，电流表的最大示数与最小示数之比是_________．13．如图所示的电路中，电源电压保持不变，闭合开关S后，滑动变阻器的滑片P由B端移动到A端时，测得电阻R1两端的电压与通过电阻R1的电流的变化关系如图所示，则变阻器的最大阻值是_________，电压表V2对应示数的变化范围_________．三．解答题（共9小题）14．如图所示，电源电压为12V ，且保持不变，电阻R 1=20Ω，滑动变阻器R 2的最大阻值为20Ω，则当滑动片P 在滑动变阻器上滑动时，电流表、电压表上示数变化的最大范围分别是多少？15．（2009•崇明县一模）如图所示电路，电源电压不变，R 1的阻值为10欧，滑动变阻器R 2上标有“20Ω 2A ”字样，闭合开关S ，当滑动变阻器的滑片P 滑到中点时，电压表的读数为15伏．求：（1）电源电压是多少？（2）如果变阻器的滑片P 在a 、b 之间滑动，求电表示数的变化范围是多少？16．如右图滑动变阻器的最大电阻为200Ω，R 1的电阻为50Ω，电源电压为10V 保持不变，闭合开关，移动滑动变阻器的滑片，求电流表和电压表的读数变化范围分别是多少？17．（2012•杨浦区一模）如图所示的电路中，电源两端电压为6伏保持不变，定值电阻R 1的阻值为10欧，滑动变阻器R 2的最大阻值为50欧．当开关S 闭合，滑动变阻器的滑片P 由b 端移到a 端的过程中．①求电压表的示数变化范围；②求电流表的示数变化范围．18．（2012•滨海县模拟）如图甲所示电路，电源电压保持不变．闭合开关S，调节滑动变阻器阻值从最大变化到最小，R1和R2中的某个电阻其“I﹣U”关系图线如图乙所示．求：（1）电源电压；（2）定值电阻R1的阻值；（3）滑动变阻器R2的阻值变化范围．19．（2010•南通模拟）如图（a）所示的电路中，电源电压保持不变，闭合开关S后，滑动变阻器的滑片P由a端移动到b端时，测得电阻R 两端的电压U与通过R的电流I的变化关系如图（b）所示．求：（1）电源电压；（2）变阻器的最大阻值；（3）电压表示数的变化范围．20．（2008•江西模拟）李芳同学在做电学实验时，发现滑动变阻器有四个接线柱，她猜想：能不能利用这四个接线柱，连接出不同电路，获得不同的作用效果．为了验证这个猜想，她取了12V的电源、阻值范围0∽48Ω的滑动变阻器、“12V 6W”的小灯泡、开关各一个和导线若干，连接出如图甲、乙两种不同电路．请你帮她分析解决下面的问题（设电源电压不变，灯的电阻不变）（1）甲图中小灯泡两端电压的变化范围；（2）乙图中小灯泡两端电压的变化范围；（3）在甲乙两种电路中，滑动变阻器的作用效果有何不同？21．（2007•攀枝花）如图a 所示的电路中，电源电压保持不变，闭合开关s 后，滑动变阻器的滑片P 由B 端移动到A 端时，测得电阻R 1两端的电压与通过电阻R 1的电流的变化关系如图b所示．求：（1）电源的电压．（2）变阻器的最大阻值．（3）电压表V 2示数的变化范围．（4）请用电学公式结合控制变量法推理说明，滑片P 向右滑动时，R 1消耗功率会变小的原因．22．（2011•东城区二模）如图甲所示电路中，R 1是滑动变阻器，R 2是定值电阻，电源两端电压保持不变．当滑动变阻器滑片P 从最右端滑到最左端，电压表示数随电流变化的图象如图乙所示，则滑动变阻器的最大阻值为 _________ Ω．23．如图中，AB 间的电压为30V ，改变滑动变阻器触头的位置，可以改变CD 间的电压，则U CD 的变化范围是（ ）A ．0～10V B ． 0～20V C ． 10～20V D ． 20～30V24．如图所示，电源电动势为E ，内阻为r ，当滑动变阻器R 的滑动端向左滑动时，三个灯泡亮度的变化是（ ）A ．L 1变亮，L 2变暗，L 3变亮B ． L 1变暗，L 2变亮，L 3变暗C ．L 1和L 2都变亮，L 3变暗D ． L 1和L 2都变暗，L 3变亮25．如图所示的调压电路中，输入电压U AB =150V ，滑动变阻器的总电阻R=150Ω，它允许通过的最大电流为3A ，当输出端CD 接入负载电阻R L =50Ω时，U CD 的变化范围为（ ） A ． 0﹣150VB ． 50﹣150VC ． 75﹣150VD ． 100﹣150V求电流表、电压表的示数变化范围专题练习答案：1、D2、B3、B4、A5、A6、B7、A 8、B 9、A10、答案为：0﹣16V，0.2﹣0.04A． 11、答案为：0.25A﹣﹣0.3A12、答案为：0，6，3：2． 13、答案为：（1）16Ω；（2）0～8V．14、电流表变化范围是0.6A～0.3A；电压表变化范围是0～6V．15、电流表的变化范围为1.5A﹣2A；电压表的变化范围为10V﹣15V．16、流表变化范围是0.2A～0.04A，电压表变化范围是0V﹣8V．17、①电压表的示数变化范围为1V≤U1≤6V；②电流表的示数变化范围为0.1A≤I≤0.6A．18、滑动变阻器R2的阻值变化范围为0～20Ω．19、（1）电源的电压为12V；（2）滑动变阻器的最大阻值为16Ω；（3）电压表V0～8V．1示数的变化范围20、（1）甲图中小灯泡两端电压的变化范围为4V～12V；（2）乙图中小灯泡两端电压的变化范围为0～12V；（3）只要答出“乙图灯的电压变化范围比甲中图的大”即可得分．21、（1）电源电压为12V；（2）滑动变阻器的最大阻值为16Ω；（3）电压表V2示数的变化范围为0～8V；22、答案为：50． 23、C 24、A 25、B 9、电流表、电压表的示数变化范围专题答案1、解：当滑片在最右端时，电阻最小，此时电流为0.3A ，而电压表被短路，电压为0， 当滑片在最左端时，电阻最大，则此时电流为0.2A ，滑动变阻器被全部接入，电阻为10Ω，则U=IR=0.2A ×10Ω=2V ． 故电压表的读数变化范围为：0﹣2V 故选D ．2、解：（1）当滑片P 位于a 端时，滑动变阻器R 的最大阻值与灯泡L 串联，此时灯泡两端的电压最小；电路中的电流I===0.8A ， 灯泡两端的最小电压U L 最小=IR L =0.8A ×5Ω=4V ；（2）当滑片P 位于b 端时，电路为灯泡L 的简单电路，灯泡两端的最大电压U L =U=20V ；所以灯泡两端的电压变化范围为4V ～20V ． 故选B ．3、解：当滑动变阻器接入电路的电阻为0时， 电压表的最大示数为电源的电压6V ，电路中的最大电流Imax ===0.3A ；当滑动变阻器接入电路的电阻最大时，电路中的最小电流I min ===0.06A ，电压表的最小示数U V =I min R=0.06A ×80Ω=4.8V ；即电流表的变化范围为0.30～0.06A ，电压表的变化范围为6～1.2V ． 故选B ．4、解：滑片在b 处时，电压表的示数为电源电压20V ，当滑片在a 处时，滑动变阻器的电阻与定值电阻R 的比值为4：1，因为串联电路起分压作用，所以电压表的示数为U==4V ；故选项B 、C 、D 错误，A 正确； 故选A ．5、解：当滑片滑到a 点时，滑动变阻器短路，此时电压表被短路，电压表示数为零；因此时电路中电阻最小，则由欧姆定律可得：I 最大===0.5A ； 当滑片滑到b 点时，滑动变阻器全部接入，此时电路中电流最小，最小电流I最小===0.2A ；此时电压表示数最大，U 最大=I 最小R 2=0.2A ×30Ω=6V ；因此电流表示数的范围为：0.2A ～0.5A ；电压表示数范围为6V ～0V ． 故选A ．6、解：当滑片位于a 端时，滑动变阻器全部连入电路，且与定值电阻串联，此时电路中的电流为：I===1A ；电压表测的是定值电阻两端的电压，示数为：U 1=IR=1A ×5Ω=5V ；当滑片位于b 端时，电压表测的是电源电压，示数为：U 2=U=25V ．所以电压表示数变化范围为5V ～25V ． 故选B ．7、解：（1）由灯泡铭牌可得，灯泡的额定电压为2V ，即电压表最大不得超过2V ； 由功率公式P=UI 得：灯泡的额定电流I===0.5A ，故电路中电流最大不得超过0.5A ； 由功率公式可得： 灯泡的电阻R L ===4Ω；（2）当滑动变阻器接入电阻最大时，电路中电流最小，由欧姆定律可得： 最小电流I最小===0.25A ，此时灯泡两端的电压也为最小值， U L ′=I最小R=0.25A ×4Ω=1V ；所以电流表范围为0.25A ～0.5A ；电压表范围为1V ～2V ； 故选A ．8、解：当滑片在a 端时，电流中只有电阻R 1在工作， 所以电阻R 1两端的电压为U ；当滑片在b 端时，R 1和最大电阻的R 2的串联， 电路的总电阻：R=R 1+R 2=8R 1电路中电流：I=R 1两端的电压：U 1=IR 1=×R 1= 故选B ．9、解：当滑片滑到A 点时，由于电流表也相当于导线对滑动变阻器短路，此时只有R 1接入电路；因此时电路中电阻最小，电流最大，则由欧姆定律可得：I 最大===0.6A ；当滑片滑到B点时，滑动变阻器全部接入，但电流表被导线短路，示数为零；因此电流表示数的范围为：0.6A～0A．故选A．10、解：当滑片在a端时，滑动变阻器被短路，则电压表示数为0；此时电路中电流I 1==0.2A；当滑片滑到b端时，滑动变阻器接入电阻最大为400Ω，==0.04A，此时电路中电流为I2=滑动变阻器两端的电压U2=I2R2=0.04A×400Ω=16V；故电压表示数范围为0﹣16V，电流表示数为0.2﹣0.04A．故答案为：0﹣16V，0.2﹣0.04A．11、解：故答案为：0.25A﹣﹣0.3A12、解：（1）当滑片P处于左端，电路中只有R1，U1=U=18V，U2=0（电压表的示数为0）（2）当滑片P处于右端时，电路中R1和R2串联，U1′：U2′=R1：R2=40Ω：20Ω=2：1又∵U=18V ∴U1′=12V，U2′=6V∴电压表的变化范围是0﹣6V，I大：I小=0.45A：0.3A=3：2 故答案为：0，6，3：2．13、解：（1）由图可知，当滑片P在A端，时电源电压加在R1上，∴U=12V；当滑片P在A端时：R1==8Ω；当P在B 端时：R 总===24Ω，滑动变阻器的最大阻值：R2=R总﹣Rl=24Ω﹣8Ω=16Ω；（2）当P在A端时：电压表V2的示数为OV，由右图可知，当P在B端时：U1′=4V，∴U2′=U ﹣U1′=12V﹣4V=8V，∴电压表V2示数的变化范围为：0～8V．故答案为：（1）16Ω；（2）0～8V．14、解：当滑片置于最左端R2=0，∴V2=0，（2分）当滑片置于最右端，R2=20，R1与R2串联，（2分）V2′=I2′•R2=I′•R2=0.3A×20Ω=6V（2分）答：电流表变化范围是0.6A～0.3A；电压表变化范围是0～6V．15、解：（1）I1=I2===1.5AU1=I1R1=1.5A×10Ω=15VU=U1+U2=15V+15V=30V；答：电源电压是30V．（2）电流表量程最大值为3A，滑动变阻器最大值为2A；电压表量程最大值为15VU 2=15V I===1.5AR´===15ΩU´2=I´R´2=2A×（15Ω﹣10Ω）=10V；即：电流表的变化范围为1.5A﹣2A；电压表的变化范围为10V﹣15V．16、解：当滑片P在最左端时，滑动变阻器接入电阻为0，故电压为0，此时R1的电压为电源电压Uv=0；IA=当滑片在最右端时，滑动变阻器接入电阻为最大值200ΩI A=Uv=I A R′=0.04A×200Ω=8V所以电流表变化范围是0.2A～0.04A，电压表变化范围是0V﹣8V．17、解：由实物电路图可知，两电阻串联，电压表测R1两端的电压，电流表测电路中的电流．①当滑片位于b端时，电阻R1与滑动变阻器的最大阻值串联，此时电路中的电流最小、电压表的示数最小，∵串联电路中的总电阻等于各分电阻之和，∴电路中的最小电流I==0.1A，min=电压表的最小示数U1min=I min R1=0.1A×10Ω=1V；②当滑片位于a端时，电路为R1的简单电路，此时电压表测电源的电压为U1max=6V，电流表的最大示数Imax===0.6A ∴电压表的示数变化范围为1V≤U1≤6V；电流表的示数变化范围为0.1A≤I≤0.6A．答：①电压表的示数变化范围为1V≤U1≤6V ；②电流表的示数变化范围为0.1A≤I≤0.6A．18、解：（1）由图象可知，电压和电流值没有为零的坐标，故乙图为R1的“I﹣U”图象，∴当滑片P在最左端时，R1两端的电压即为电源的电压U=6V．答：电源电压为6V．（2）当滑片P在最左端时，U1=6V，I1=0.6A；∴R 1===10Ω．答：定值电阻R1的阻值为10Ω．（3）由图可知，当滑片在最右端时，R1与R2串联，I2=0.2A，R总===30Ω，∴R 2=R 总﹣R 1=30Ω﹣10Ω=20Ω． 答：滑动变阻器R 2的阻值变化范围为0～20Ω．19、解：（1）R 与滑动变阻器串联，电压表V 测R 两端的电压，电压表V 1测滑动变阻器两端的电压．当p 滑至a 端时，R p =0，电路中最大电流，I=1.5A ，R 两端的电压等于电源电压，∴U=12V（2）当p 滑至b 端时，变阻器电阻R 1最大，电路中电流最小：I 小=0.5A ，所以：R 1=16Ω（3）当p 滑至a 时，U 1=0V ，当p 滑至b 时，U 1´=I 1R 1=0.5A ×16Ω=8V所以，电压表V 1示数的变化范围为0～8V 答：（1）电源的电压为12V ； （2）滑动变阻器的最大阻值为16Ω；（3）电压表V 1示数的变化范围0～8V ．20、解：（1）在甲图中，当滑片P 移动到a 点时，Rap=0，小灯泡两端的电压为电源电压即12V ；当滑片P 移动到b 点时，R ab =48Ω，灯与滑动变阻器串联； 灯泡的电阻R L ===24Ω，电路中的电流I===A ，灯泡两端的最小电压U L =IR L =A ×24Ω=4V ；所以小灯泡两端电压变化范围为4V ～12V ． （2）在乙图中，当滑片P 移到a 点时，灯被短路，U 灯=0；当滑片P 移到b 点时，灯与R ab 并联U 灯=U=12V ；则小灯泡两端电压变化范围为0～12V ． （3）在甲、乙两种电路中，滑动变阻器都可以改变小灯泡两端的电压，但在乙电路图中，滑动变阻器使小灯泡两端电压的变化范围更大，能够从0到电源电压，而甲电路变化的范围较小． 答：（1）甲图中小灯泡两端电压的变化范围为4V ～12V ；（2）乙图中小灯泡两端电压的变化范围为0～12V ；（3）只要答出“乙图灯的电压变化范围比甲中图的大”即可得分21、解：（1）由图可知，当P 在A 端时电源电压加在R 1上，所以：U 电源=12V ；（2）当P 在A 端时：R 1==8Ω； 当P 在B 端时：R 总==24Ω，滑动变阻器的最大阻值为：R 2=R 总﹣R l =24Ω﹣8Ω=16Ω；（3）当P 在A 端时：V 2的示数为OV ，当P 在B 端时：U 2=U 电源﹣U R1=12V ﹣4V=8V ；所以电压表V 2示数的变化范围为：0V ～8V ；（4）∵R 1与R 2串联，P 1=I 2R 1=（）2R 1=，又∵U 电源、R 1保持不变；∴P 1随R 2的增大而减小． ∴当滑片P 向右滑动时，R 2的阻值变大， ∴P 1变小．答：（1）电源电压为12V ； （2）滑动变阻器的最大阻值为16Ω；（3）电压表V 2示数的变化范围为0～8V ；22、解：（1）实物图电流路径为正极→滑动变阻器R 1→电流表→R 2→开关→负极，因此这是一个串联电路，电流表测总电流，电压表测量电阻R 2两端的电压，电路如下图；（2）当滑动变阻器滑片P 在最右端时，滑动变阻器连入电路中阻值最大，从图象中可以看出此时电压表示数为1V ，电流表示数为0.1A ． 根据串联电路电压的特点，滑动变阻器R 1两端的电压为U 1=U ﹣U 2=6V ﹣1V=5V ，电路中的电流I=0.1A ， 所以电阻R 1===50Ω． 故答案为：50．23、解：当滑动变阻器触头置于变阻器的最上端时，UCD 最大，最大值为U max ===20V ；当滑动变阻器触头置于变阻器的最下端时，U CD 最小，最小值为Umin，所以U CD的变化范围是10～20V．故选C24、解：当滑动变阻器R的滑动端向左滑动时，变阻器接入电路的电阻增大，外电路总电阻增大，根据闭合电路欧姆定律得知，干路电流减小，路端电压U=E﹣Ir增大，则灯泡L1的电压增大，L1变亮．由欧姆定律可知，灯泡的电流L1的电流I1增大，则流过灯泡L2的电流I2=I﹣I1减小，L2变暗．灯泡L3的电压U3=U﹣U2，U增大，U2减小，则U3增大，则L3变亮．故选A25、解：当变阻器触头向上移动时，输出电压U CD增大，当滑片移到最上端时，CD的输出电压最大，为150V．当滑片向下移动，由于允许通过的最大电流为3A，滑动变阻器下半部分电阻最小值为50Ω，则上半部分电阻为100Ω，是R L的2倍，则电压是R L的2倍，所以RL的输出电压为150×．故B正确，A、C、D错误．故选B．北京王后雄教育胡老师。
电流表和电压表示数变化
检查所使用的电阻值是否合适，以确保电流表和电压表的测量范围与实际需求相匹配。
05
CATALOGUE
电流表和电压表示数变化的案例分析
案例一：电源问题导致示数变化
总结词
电源问题可能影响电流表和电压表的示数，导致测量结果不准确。
详细描述
当电源的内阻发生变化时，会影响电流表和电压表的示数。例如，电池老化或损坏会导致内阻增加， 从而使电流表和电压表的示数减小。
电流表的示数变化反映了电路中 电流的变化，通过观察电流表的 示数可以判断电路的工作状态。
电流表的内阻较小，对电路的影 响较小，但需要注意电流表的量
程和精度。
电压表
电压表是用来测量电路中电压 大小的仪表，通常并联在电路 中。
电压表的示数变化反映了电路 中电压的变化，通过观察电压 表的示数可以判断电路的工作 状态。
电压表的内阻较大，对电路的 影响较小，但需要注意电压表 的量程和精度。
02
CATALOGUE
电流表和电压表示数变化的原因
电源问题
电源电压不稳定
电源电压过高或过低，导致电流 表和电压表示数发生变化。
电源内阻过大
电源内阻过大，影响电流和电压 的传输，进而影响电流表和电压 表的读数。
电路连接问题
线路接触不良
电流表和电压表示数的变化还可能影响设备的接地状态，从 而影响设备的安全性。例如，如果接地不良，可能会导致设 备外壳带电，从而对操作人员构成安全隐患。
04
CATALOGUE
如何解决电流表和电压表示数变化的问题
检查电源
电源是否正常
检查电源是否稳定，有无异常波动，以确保电流表和电压表的读数准确。
电源线是否完好
案例二：电路连接问题导致示数变化
电流表、电压表变化范围专题及答案
9、电流表、电压表变化范围专题及答案-------------------无师自通推荐一．选择题（共9小题）1．如图，R1上标有“10Ω，2A”字样，滑动变阻器的滑片在移动过程中，电流表的读数变化范围是0.2安至0.3安，电压表的读数变化范围是（）2．如图所示电路，电源两端电压为20V不变，用滑动变阻器调节灯泡两端的电压．已知灯泡电阻为5Ω不变，滑动变阻器的最大电阻为20Ω，当滑动变阻器的滑片从a端移到b端的过程中，灯泡两端的电压变化范围是（）A．20V～4V B．4V～20V C．8V～20V D．0V～20V3．如图，已知L的电阻为20Ω，R是阻值0～80Ω的滑动变阻器，电源电压6V保持不变．在滑片滑动过程中，电压表、电流表示数的变化范围是（）电压表V的表示数变化为（）5．如图所示电路中，电源电压为10V，且保持不变，电阻R1=20Ω，滑动变阻器R2的最大阻值是30Ω，则当滑片P在滑动变阻器上滑动时，电流表、电压表上示数变化的范围分别是（）A．0.2A～0.5A，6V～0V B．0.2A～0.3A，6V～0V6．（2005•兰州）如图所示电路中，滑动变阻器的最大电阻为20Ω，当滑片P从a端移到b端的过程中，电压表示数的变化范围是（）中．已知电源电压为6V，电流表的量程为“0﹣0.6A”，电压表的量程为“0﹣3V”．闭合开关，移动滑动变阻器滑片，电流表、电压表示数的变化范围是（）8．如图所示的电路中，电源电压保持不变设为U，滑动变阻器R2的最大电阻是电阻R1的7倍，当滑片由a端滑到b端时，R1两端的电压的变化范围是（）．从0到B．从U到C．从0到D．从U到1值为50Ω．在滑片P从A端滑到B端的过程中，电流表的示数的变化范围是（）A．0.6A～0A B．0.6A～0.1A C．保持0.1A不变D．保持0.6A不变10．如图所示，电阻R l的阻值是100Ω，滑动变阻器R2最大值为400Ω，电源电压为20V保持不变．当滑动变阻器的滑片P由a向b移动时，电压表的示数变化范围是_________，电流表的示数变化范围是_________．11．如图所示，电源电压为6V，R2=30Ω，R1为0～120Ω的变阻器，求S闭合后，P从中点向右端滑动时，电流表示数的变化范围为_________．12．如图所示电路中，电源电压不变，U=18伏，定值电阻R1=40欧，滑动变阻器R2总阻值为20欧，当滑动变阻器滑片P移动时，电压表的变化范围是_________至_________伏，电流表的最大示数与最小示数之比是_________．13．如图所示的电路中，电源电压保持不变，闭合开关S后，滑动变阻器的滑片P由B端移动到A端时，测得电阻R1两端的电压与通过电阻R1的电流的变化关系如图所示，则变阻器的最大阻值是_________，电压表V2对应示数的变化范围_________．三．解答题（共9小题）14．如图所示，电源电压为12V，且保持不变，电阻R1=20Ω，滑动变阻器R2的最大阻值为20Ω，则当滑动片P在滑动变阻器上滑动时，电流表、电压表上示数变化的最大范围分别是多少？15．（2009•崇明县一模）如图所示电路，电源电压不变，R1的阻值为10欧，滑动变阻器R2上标有“20Ω 2A”字样，闭合开关S，当滑动变阻器的滑片P滑到中点时，电压表的读数为15伏．求：（1）电源电压是多少？（2）如果变阻器的滑片P在a、b之间滑动，求电表示数的变化范围是多少？16．如右图滑动变阻器的最大电阻为200Ω，R1的电阻为50Ω，电源电压为10V保持不变，闭合开关，移动滑动变阻器的滑片，求电流表和电压表的读数变化范围分别是多少？17．（2012•杨浦区一模）如图所示的电路中，电源两端电压为6伏保持不变，定值电阻R1的阻值为10欧，滑动变阻器R2的最大阻值为50欧．当开关S闭合，滑动变阻器的滑片P 由b端移到a端的过程中．①求电压表的示数变化范围；②求电流表的示数变化范围．18．（2012•滨海县模拟）如图甲所示电路，电源电压保持不变．闭合开关S，调节滑动变阻器阻值从最大变化到最小，R1和R2中的某个电阻其“I﹣U”关系图线如图乙所示．求：（1）电源电压；（2）定值电阻R1的阻值；（3）滑动变阻器R2的阻值变化范围．19．（2010•南通模拟）如图（a）所示的电路中，电源电压保持不变，闭合开关S后，滑动变阻器的滑片P由a端移动到b端时，测得电阻R两端的电压U与通过R的电流I的变化关系如图（b）所示．求：（1）电源电压；（2）变阻器的最大阻值；（3）电压表示数的变化范围．20．（2008•江西模拟）李芳同学在做电学实验时，发现滑动变阻器有四个接线柱，她猜想：能不能利用这四个接线柱，连接出不同电路，获得不同的作用效果．为了验证这个猜想，她取了12V的电源、阻值范围0∽48Ω的滑动变阻器、“12V 6W”的小灯泡、开关各一个和导线若干，连接出如图甲、乙两种不同电路．请你帮她分析解决下面的问题（设电源电压不变，灯的电阻不变）（1）甲图中小灯泡两端电压的变化范围；（2）乙图中小灯泡两端电压的变化范围；（3）在甲乙两种电路中，滑动变阻器的作用效果有何不同？21．（2007•攀枝花）如图a所示的电路中，电源电压保持不变，闭合开关s后，滑动变阻器的滑片P由B端移动到A端时，测得电阻R1两端的电压与通过电阻R1的电流的变化关系如图b所示．求：（1）电源的电压．（2）变阻器的最大阻值．（3）电压表V2示数的变化范围．（4）请用电学公式结合控制变量法推理说明，滑片P向右滑动时，R1消耗功率会变小的原因．22．（2011•东城区二模）如图甲所示电路中，R1是滑动变阻器，R2是定值电阻，电源两端电压保持不变．当滑动变阻器滑片P从最右端滑到最左端，电压表示数随电流变化的图象如图乙所示，则滑动变阻器的最大阻值为_________Ω．23．如图中，AB间的电压为30V，改变滑动变阻器触头的位置，可以改变CD间的电压，则U CD的变化范围是（）A．0～10V B．0～20V C．10～20V D．20～30V24．如图所示，电源电动势为E，内阻为r，当滑动变阻器R的滑动端向左滑动时，三个灯泡亮度的变化是（）25．如图所示的调压电路中，输入电压U AB=150V，滑动变阻器的总电阻R=150Ω，它允许通过的最大电流为3A，当输出端CD接入负载电阻R L=50Ω时，U CD的变化范围为（）练习答案：1、D2、B3、B4、A5、A6、B7、A 8、B 9、A10、答案为：0﹣16V，0.2﹣0.04A． 11、答案为：0.25A﹣﹣0.3A12、答案为：0，6，3：2． 13、答案为：（1）16Ω；（2）0～8V．14、电流表变化范围是0.6A～0.3A；电压表变化范围是0～6V．15、电流表的变化范围为1.5A﹣2A；电压表的变化范围为10V﹣15V．16、流表变化范围是0.2A～0.04A，电压表变化范围是0V﹣8V．17、①电压表的示数变化范围为1V≤U1≤6V；②电流表的示数变化范围为0.1A≤I≤0.6A．18、滑动变阻器R2的阻值变化范围为0～20Ω．19、（1）电源的电压为12V；（2）滑动变阻器的最大阻值为16Ω；（3）电压表V1示数的变化范围0～8V．20、（1）甲图中小灯泡两端电压的变化范围为4V～12V；（2）乙图中小灯泡两端电压的变化范围为0～12V；（3）只要答出“乙图灯的电压变化范围比甲中图的大”即可得分．21、（1）电源电压为12V；（2）滑动变阻器的最大阻值为16Ω；（3）电压表V2示数的变化范围为0～8V；22、答案为：50． 23、C 24、A 25、B答案1、解：当滑片在最右端时，电阻最小，此时电流为0.3A，而电压表被短路，电压为0，当滑片在最左端时，电阻最大，则此时电流为0.2A，滑动变阻器被全部接入，电阻为10Ω，则U=IR=0.2A×10Ω=2V．故电压表的读数变化范围为：0﹣2V 故选D．2、解：（1）当滑片P位于a端时，滑动变阻器R的最大阻值与灯泡L串联，此时灯泡两端的电压最小；电路中的电流I===0.8A，灯泡两端的最小电压U L最小=IR L=0.8A×5Ω=4V；（2）当滑片P位于b端时，电路为灯泡L的简单电路，灯泡两端的最大电压U L=U=20V；所以灯泡两端的电压变化范围为4V～20V．故选B．3、解：当滑动变阻器接入电路的电阻为0时，电压表的最大示数为电源的电压6V，电路中的最大电流I max===0.3A；当滑动变阻器接入电路的电阻最大时，电路中的最小电流I min===0.06A，电压表的最小示数U V=I min R=0.06A×80Ω=4.8V；即电流表的变化范围为0.30～0.06A，电压表的变化范围为6～1.2V．故选B．4、解：滑片在b处时，电压表的示数为电源电压20V，当滑片在a处时，滑动变阻器的电阻与定值电阻R的比值为4：1，因为串联电路起分压作用，所以电压表的示数为U==4V；故选项B、C、D错误，A正确；故选A．5、解：当滑片滑到a点时，滑动变阻器短路，此时电压表被短路，电压表示数为零；因此时电路中电阻最小，则由欧姆定律可得：I最大===0.5A；当滑片滑到b点时，滑动变阻器全部接入，此时电路中电流最小，最小电流I最小== =0.2A；此时电压表示数最大，U最大=I最小R2=0.2A×30Ω=6V；因此电流表示数的范围为：0.2A～0.5A；电压表示数范围为6V～0V．故选A．6、解：当滑片位于a端时，滑动变阻器全部连入电路，且与定值电阻串联，此时电路中的电流为：I===1A；电压表测的是定值电阻两端的电压，示数为：U1=IR=1A×5Ω=5V；当滑片位于b端时，电压表测的是电源电压，示数为：U2=U=25V．所以电压表示数变化范围为5V～25V．故选B．7、解：（1）由灯泡铭牌可得，灯泡的额定电压为2V，即电压表最大不得超过2V；由功率公式P=UI得：灯泡的额定电流I===0.5A，故电路中电流最大不得超过0.5A；由功率公式可得：灯泡的电阻R L===4Ω；（2）当滑动变阻器接入电阻最大时，电路中电流最小，由欧姆定律可得：最小电流I最小===0.25A，此时灯泡两端的电压也为最小值，U L′=I最小R=0.25A×4Ω=1V；所以电流表范围为0.25A～0.5A；电压表范围为1V～2V；故选A．8、解：当滑片在a端时，电流中只有电阻R1在工作，所以电阻R1两端的电压为U；当滑片在b端时，R1和最大电阻的R2的串联，电路的总电阻：R=R1+R2=8R1电路中电流：I=R1两端的电压：U1=IR1=×R1=故选B．9、解：当滑片滑到A点时，由于电流表也相当于导线对滑动变阻器短路，此时只有R1接入电路；因此时电路中电阻最小，电流最大，则由欧姆定律可得：I最大===0.6A；当滑片滑到B点时，滑动变阻器全部接入，但电流表被导线短路，示数为零；因此电流表示数的范围为：0.6A～0A．故选A．10、解：当滑片在a端时，滑动变阻器被短路，则电压表示数为0；此时电路中电流I1==0.2A；当滑片滑到b端时，滑动变阻器接入电阻最大为400Ω，此时电路中电流为I2===0.04A，滑动变阻器两端的电压U2=I2R2=0.04A×400Ω=16V；故电压表示数范围为0﹣16V，电流表示数为0.2﹣0.04A．故答案为：0﹣16V，0.2﹣0.04A．11、解：故答案为：0.25A﹣﹣0.3A12、解：（1）当滑片P处于左端，电路中只有R1，U1=U=18V，U2=0（电压表的示数为0）（2）当滑片P处于右端时，电路中R1和R2串联，U1′：U2′=R1：R2=40Ω：20Ω=2：1 又∵U=18V ∴U1′=12V，U2′=6V∴电压表的变化范围是0﹣6V，I大：I小=0.45A：0.3A=3：2 故答案为：0，6，3：2．13、解：（1）由图可知，当滑片P在A端，时电源电压加在R1上，∴U=12V；当滑片P在A端时：R1==8Ω；当P在B端时：R总===24Ω，滑动变阻器的最大阻值：R2=R总﹣R l=24Ω﹣8Ω=16Ω；（2）当P在A端时：电压表V2的示数为OV，由右图可知，当P在B端时：U1′=4V，∴U2′=U﹣U1′=12V﹣4V=8V，∴电压表V2示数的变化范围为：0～8V．故答案为：（1）16Ω；（2）0～8V．14、解：当滑片置于最左端R2=0，∴V2=0，（2分）当滑片置于最右端，R2=20，R1与R2串联，（2分）V2′=I2′•R2=I′•R2=0.3A×20Ω=6V（2分）答：电流表变化范围是0.6A～0.3A；电压表变化范围是0～6V．15、解：（1）I1=I2===1.5A U1=I1R1=1.5A×10Ω=15VU=U1+U2=15V+15V=30V；答：电源电压是30V．（2）电流表量程最大值为3A，滑动变阻器最大值为2A；电压表量程最大值为15VU2=15V I===1.5A R´===15ΩU´2=I´R´2=2A×（15Ω﹣10Ω）=10V；即：电流表的变化范围为1.5A﹣2A；电压表的变化范围为10V﹣15V．16、解：当滑片P在最左端时，滑动变阻器接入电阻为0，故电压为0，此时R1的电压为电源电压Uv=0；I A=当滑片在最右端时，滑动变阻器接入电阻为最大值200ΩI A=Uv=I A R′=0.04A×200Ω=8V所以电流表变化范围是0.2A～0.04A，电压表变化范围是0V﹣8V．17、解：由实物电路图可知，两电阻串联，电压表测R1两端的电压，电流表测电路中的电流．①当滑片位于b端时，电阻R1与滑动变阻器的最大阻值串联，此时电路中的电流最小、电压表的示数最小，∵串联电路中的总电阻等于各分电阻之和，∴电路中的最小电流I min===0.1A，电压表的最小示数U1min=I min R1=0.1A×10Ω=1V；②当滑片位于a端时，电路为R1的简单电路，此时电压表测电源的电压为U1max=6V，电流表的最大示数I max===0.6A ∴电压表的示数变化范围为1V≤U1≤6V；电流表的示数变化范围为0.1A≤I≤0.6A．答：①电压表的示数变化范围为1V≤U1≤6V；②电流表的示数变化范围为0.1A≤I≤0.6A．18、解：（1）由图象可知，电压和电流值没有为零的坐标，故乙图为R1的“I﹣U”图象，∴当滑片P在最左端时，R1两端的电压即为电源的电压U=6V．答：电源电压为6V．（2）当滑片P在最左端时，U1=6V，I1=0.6A；∴R1===10Ω．答：定值电阻R1的阻值为10Ω．（3）由图可知，当滑片在最右端时，R1与R2串联，I2=0.2A，R总===30Ω，∴R2=R总﹣R1=30Ω﹣10Ω=20Ω．答：滑动变阻器R2的阻值变化范围为0～20Ω．19、解：（1）R与滑动变阻器串联，电压表V测R两端的电压，电压表V1测滑动变阻器两端的电压．当p滑至a端时，R p=0，电路中最大电流，I=1.5A，R两端的电压等于电源电压，∴U=12V（2）当p滑至b端时，变阻器电阻R1最大，电路中电流最小：I小=0.5A，所以：R1=16Ω（3）当p滑至a时，U1=0V，当p滑至b时，U1´=I1R1=0.5A×16Ω=8V所以，电压表V1示数的变化范围为0～8V答：（1）电源的电压为12V；（2）滑动变阻器的最大阻值为16Ω；（3）电压表V1示数的变化范围0～8V．20、解：（1）在甲图中，当滑片P移动到a点时，Rap=0，小灯泡两端的电压为电源电压即12V；当滑片P移动到b点时，R ab=48Ω，灯与滑动变阻器串联；灯泡的电阻R L===24Ω，电路中的电流I===A，灯泡两端的最小电压U L=IR L=A×24Ω=4V；所以小灯泡两端电压变化范围为4V～12V．（2）在乙图中，当滑片P移到a点时，灯被短路，U灯=0；当滑片P移到b点时，灯与R ab并联U灯=U=12V；则小灯泡两端电压变化范围为0～12V．（3）在甲、乙两种电路中，滑动变阻器都可以改变小灯泡两端的电压，但在乙电路图中，滑动变阻器使小灯泡两端电压的变化范围更大，能够从0到电源电压，而甲电路变化的范围较小．答：（1）甲图中小灯泡两端电压的变化范围为4V～12V；（2）乙图中小灯泡两端电压的变化范围为0～12V；（3）只要答出“乙图灯的电压变化范围比甲中图的大”即可得分21、解：（1）由图可知，当P在A端时电源电压加在R1上，所以：U电源=12V；（2）当P在A端时：R1==8Ω；当P在B端时：R总==24Ω，滑动变阻器的最大阻值为：R2=R总﹣R l=24Ω﹣8Ω=16Ω；（3）当P在A端时：V2的示数为OV，当P在B端时：U2=U电源﹣U R1=12V﹣4V=8V；所以电压表V2示数的变化范围为：0V～8V；（4）∵R1与R2串联，P1=I2R1=（）2R1=，又∵U电源、R1保持不变；∴P1随R2的增大而减小．∴当滑片P向右滑动时，R2的阻值变大，∴P1变小．答：（1）电源电压为12V；（2）滑动变阻器的最大阻值为16Ω；（3）电压表V2示数的变化范围为0～8V；22、解：（1）实物图电流路径为正极→滑动变阻器R1→电流表→R2→开关→负极，因此这是一个串联电路，电流表测总电流，电压表测量电阻R2两端的电压，电路如下图；（2）当滑动变阻器滑片P在最右端时，滑动变阻器连入电路中阻值最大，从图象中可以看出此时电压表示数为1V，电流表示数为0.1A．根据串联电路电压的特点，滑动变阻器R1两端的电压为U1=U﹣U2=6V﹣1V=5V，电路中的电流I=0.1A，所以电阻R1===50Ω．故答案为：50．23、解：当滑动变阻器触头置于变阻器的最上端时，U CD最大，最大值为U max===20V；当滑动变阻器触头置于变阻器的最下端时，U CD最小，最小值为U min，所以U CD的变化范围是10～20V．故选C24、解：当滑动变阻器R的滑动端向左滑动时，变阻器接入电路的电阻增大，外电路总电阻增大，根据闭合电路欧姆定律得知，干路电流减小，路端电压U=E﹣Ir增大，则灯泡L1的电压增大，L1变亮．由欧姆定律可知，灯泡的电流L1的电流I1增大，则流过灯泡L2的电流I2=I﹣I1减小，L2变暗．灯泡L3的电压U3=U﹣U2，U增大，U2减小，则U3增大，则L3变亮．故选A25、解：当变阻器触头向上移动时，输出电压U CD增大，当滑片移到最上端时，CD的输出电压最大，为150V．当滑片向下移动，由于允许通过的最大电流为3A，滑动变阻器下半部分电阻最小值为50Ω，则上半部分电阻为100Ω，是R L的2倍，则电压是R L的2倍，所以RL的输出电压为150×．故B正确，A、C、D错误．故选B．北京王后雄教育胡老师。
两种电路中的电压变化量和电流变化量比值的求解方法
Җ㊀山东㊀董蓓蓓㊀孙㊀扬㊀㊀在电路中,电压表可以测定电阻的电压,电流表可以测量流过电阻的电流,对于定值电阻来说R ＝U I ＝ΔUΔI ．如果电压表和电流表测量的是变化的电阻时,对应电压表示数的变化量ΔU 和电流表的变化量ΔI 的比值又表示什么呢下面,笔者将结合实例对恒定电路和交流电路中ΔUΔI的求解进行分析探讨,以期在明其意的同时找到快速解决此类问题的方法．１㊀恒定电路中ΔUΔI的求解㊀㊀图１例１㊀如图１,电路中定值电阻阻值R 大于电源内阻阻值r ,将滑动变阻器R １的滑片向下滑动,理想电压表ʻV １㊁ʻV ２㊁ʻV ３示数变化量的绝对值分别为ΔU １㊁ΔU ２㊁ΔU ３,理想电流表ʻA 示数变化量的绝对值为ΔI ,则(㊀㊀)．A．ΔU １ΔI ＝R ㊀㊀B ．ΔU ２ΔI＝rC ．ΔU ３ΔI ＝R １㊀㊀D．ΔU ３ΔI ＝R ＋r等效电源法．对于定值电阻R 来说,其两端的电压和流过的电流分别为U ㊁I ,其变化量的绝对值分别为ΔU ㊁ΔI ,那么R ＝U I ＝ΔUΔI ．如图２所示,如果U ㊁I 是可变电阻的电压和电流,那么ΔUΔI 指的是什么呢根据闭合电路欧姆定律U ＝E －I r ,由图象可知ΔUΔI 就等于电源内阻r ．比如在研究ΔU ３ΔI时,我们就可以把虚线框内的部分看成新的电源,如图３所示,那么ΔU ３ΔI就等于新电源的内阻,即r ＋R ,选项D 正确．图２㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀图３２㊀交变电路中ΔUΔI的求解㊀㊀图４例２㊀如图４所示的电路中,理想变压器原㊁副线圈匝数比为n １ʒn ２,电流表㊁电压表可看作理想电表,原线圈接电压稳定的正弦交变电源,R １和R ２为定值电阻,R 为滑动变阻器．当滑片由c 向d 滑动时,电流表㊁电压表示数变化量(绝对值)分别用ΔI 和ΔU 表示．则ΔU ΔI等于(㊀㊀)．A ．R ２＋R ㊀B ．R １＋R ２㊀C ．n １n ２R １㊀D ．(n ２n １)２R １等效电源法．如图５所示,理想变压器原㊁副线圈匝数比为n １ʒn ２,输入端电压恒为U ,原线圈中串联一电阻r ０,副线圈中有一滑动变阻器R ．我们可以将图６中虚线框内电路等效为一个新的电源,如图７所示,那么ΔUΔI就是新的等效电源的内阻,设新电源的电动势和内阻为E 和r ．新电源的输出电压为U ２,输出电流为I ２,U ２２图５图㊀图７在原线圈中U １＝U －I １R １,U １U ２＝n １n ２,I １I ２＝n ２n １,即n １n ２U ２＝U n ２n １I ２R １,变形后可得U ２＝n ２n １U －I ２(n ２n １)２R １,与U ２＝E －I ２r 比较分析,可知E ＝n ２n １U ,r ＝(n ２n １)２R １,则ΔU ΔI ＝(n ２n １)２R １,选项D 正确．运用等效法分析物理问题可使复杂问题得以快速解决,有效提高解题的速度和准确性．(作者单位:山东省胶州市第三中学)７３。
初中物理电路故障及开关、滑片P移动引起的电流表电压表示数的变化解析
（一）、滑动变阻器、开关引起的电路中电流表、电压表示数的变化（重点）（1）、开关闭合断开引起的电路中电流表、电压表示数的变化针对性训练：5、如上图所示电路中，电源电压保持不变，闭合开关S1、S2，两灯都发光，当把开关S2断开时，灯泡L1的亮度及电流表示数的变化情况是（）A．L1亮度不变，电流表示数变小 B．L1亮度不变，电流表示数不变C．L1的亮度增大，电流表示数不变 D．L1亮度增大，电流表示数变小9、如图所示，电源电压不变.闭合S1后，再闭合S2，电流表的示数，电压表的示数.(选填“变大”、“变小”或“不变”)（2）滑动变阻器的滑动引起的电路中电流表、电压表示数的变化10、计算机鼠标内装有起自动控制作用的传感器，图是它的工作原理示意图。
当物体M在导轨上平行移动时，可带动与之相连的金属滑片P移动，通过电压表示数可反映物体M移动的距离。
当物体M向右移动时，电流表示数将_________，电压表示数将___________。
（选填“变大”、“不变”或“变小”）15．如图所示的电路中，电源电压保持不变．当电键S闭合时，电表指针发生变化的有________个，当滑片向右移动时，电压表V与电流表A示数的比值将_______（选填“变大”、“不变”或“变小”）．22.如图7所示，电源两端电压保持不变，R o为定值电阻。
将滑片P置于中点，只闭合S1时，电压表的示数为U，电流表的示数为I。
下列情况中电压表和电流表示数变化正确的是（）A.滑片P不动，断开S1，闭合S2、S3时，电压表示数不变，电流表示数变小B．滑片P不动，断开S1，闭合S2、S3时，电压表示数变大，电流表示数变大C．只闭合S1，滑片P从中点向右移动时，电压表示数变大，电流表示数变小D．只闭合S1，滑片P从中点向右移动时，电压表示数不变，电流表示数变大图812、如图8所示，电源电压保持不变，闭合开关S后，将滑动变阻器R1滑片P向左滑动，下列说法正确的是( )A. 电流表A的示数变小，电压表V1的示数不变B. 电流表A的示数变小，电压表V1的示数变大C. 电压表V1与电压表V2的示数之和不变D. 电压表V与电流表A的示数之比不变21.在图8所示的电路中，闭合开关S后，在滑片P向右滑动过程中，各电表示数变化正确的是( )A．A1、A3示数不变，A2、V示数变小B．A1、V示数不变，A2、A3示数变大C．A1、A2、V示数不变，A3示数变小D．A2、V示数不变，A1示数变小，A3示数变大14、在如图所示的电路中，电源电压保持不变．闭合开关，当滑动变阻器的滑片P向右移动时（）A、V示数变大，A示数变小，V与A示数的比值不变B、V示数变小，A示数变小，V与A示数的比值不变C、V示数变小，A示数变大，V与A示数的比值变小D、V示数不变，A示数变小，V与A示数的比值变大8．在图5所示的电路中．电源电压保持不变。
巧答电流表、电压表示数变化问题
巧答电流表、电压表示数变化问题党建军（甘肃酒泉市金塔县第三中学）［摘要］纵观各省市初中物理中考试卷，不难发现有一类问题经常出现，即电流表、电压表示数变化问题，而此类问题学生的得分率却极低。
如果细心观察、研究，就能发现其中的规律，本人结合自己的教学，特对此类问题加以总结、归纳，以便学生在今后遇到此类问题能迎刃而解。
［关键词］电压表；电流；滑动变阻器首先，遇到此类问题要先看电路是串联还是并联。
其次，要看电流表串联在哪一段电路中，电压表测的是哪一段导体两端的电压，在初中电学学习中，我们只研究电压表测定值电阻两端电压和滑动变阻器两端电压这两种情况，下面就这两种情况加以讨论。
一、电压表测定值电阻两端的电压在右图1中，如果滑片P 向右移动，滑动变阻器连入电路的总电阻变大，电流表示数变小，对于电压表，根据公式U 1=IR 1，R 1不变，I 变小，则U 1变小，即电压表示数变小。
反之，如果滑动变阻器滑片P 向左移动，电流表示数变大，电压表示数变大，我们可以归纳为：当电压表测定值电阻两端电压时，两表同变大同变小。
二、电压表测滑动变阻器两端的电压（1）在图2中，电压表测滑动变阻器两端电压，滑片P 向右移动，滑动变阻器连入电路的电阻变大，电流表示数变小，对于电压表根据公式U 1=IR 1，R 1不变，I 变小，则U 1变小，因为串联电路中U=U 1+U 2，U 不变，U 1变小，则U 2变大，即电流表示数变小，电压表示数变大，反之P 向左移动，电流表示数变大，电压表示数变小，故而归纳出：当电压表测滑动变阻器两端电压时，两表示数变化相反。
（2）在图3中，电压表很特殊，它测的是滑动变阻器右端至滑片P 部分电压，滑片P 向右或向左移动都不会改变电阻的大小，故电流表示数不变，而电压表的示数却有变化，当滑片P 向右移动时，电压表所测滑动变阻器部分电阻变小，在串联电路中电压与电阻成正比，故电压表示数变小，反之滑片P 向左移动时，电压表所测滑动变阻器部分电阻变大，电压表示数随之变大，故归纳出：当电压表测滑动变阻器部分电压时，电流表示数不变，电压表示数与电阻变化相同。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
图
26
28 2011中考物理专题导航讲练系列――电流表、电压表示数的变化问题
例1．学习电学知识后，物理兴趣小组对亮度可调的应急灯进行了探究，发现它的亮度调节开关相当于一个滑动变阻器，电
路如图26所示．闭合开关，
用电压表和电流表对其进行测量，调节滑动变阻器使灯 泡变亮的过程中，电压表和电流表的示数变化情况是(电源电压
保持不 变) ( )
A ．电流表A 的示数变小 B.电压表Vl 的示数变大 C.电压表V1的示数变小 D ．电压表v2的示数不变
【思路点拨】此类题首先是简化电路，然后明确电路连接方式，找出电表测量的对象。
再分析R 变化引起I 、U 怎样变化。
本题中，L 与R 是串联，电流表A 测量电路中的电流，而电压表V 1测量滑动变阻器的电压，而电压表V 2测量灯L 的电压（通常认为L 的电阻不变），故灯L 变亮的过程中，电流变大，总电压不变，则总电阻应变小，根据分压关系可知： V 1越来越少，V 2越来越多。
答案：
例2．如图27所示电路中，电源电压不变．当闭合开关S ，滑动变阻器的滑片P 向右移动时，下列判断正确的是 ( )
A ．电流表示数变大，电压表示数变小
B ．电流表示数变小，电压表示数不变
C ．电流表示数变小，电压表示数变大
D ．电流表示数变大，电压表示数不变
【思路点拨】R 1与R 2并联，电流表测干路中的电流，电压表
测R 2两端电压也是总电压(电源电压)，由于电源电压不变，因此电压表的示数不变。
当滑片P 向右移动时，滑动变阻器连入支路的电阻变大，故I 变小，即电流表的示数减小。
【规律总结】
（1）首先简化电路，其次弄清电路连接方式；再根据欧姆定律和串并联电路的特点写出电流表、电压表示数表达式；最后通过分析电阻变化结合关系式确定I 和U 怎样变化。
（2）电路电阻变化有两种情况：一是变阻器滑片移动引起电路总电阻变化；二是开关的断开或闭合引起电路中连接方式及电路总电阻变化。
（3）解题思路：先局部（滑动变阻器，电路中的开关怎么变化），再整体（看整个电路的总电阻怎么变化），最后再看局部（要判断的电表示数如何变化）。
拓展演练
1． 图28所示的是握力计的原理图，其中弹簧上端和滑动变阻器滑片固定在一起，AB 间有可收缩的导线，R 0为保护电
阻，电压表可显示压力的大小。
则当握力F 增加时电压表的示数将（ ）
A ．变大
B ．变小
C ．不变
D ．无法确定
2．如图29所示电路，闭合开关后，将滑动变阻器滑片P 由a
端向b 端滑动过程中，图中电压表和电流表的示数变化正确的是( )
A.电压表示数不变，电流表示数变大
31 B.电压表示数变小，电流表示数变大 C.电压表示数不变，电流表示数变小 D.电压表示数变大，电流表示数变小
3. 如图30所示，电源电压不变，闭合开关S ，当滑动变阻器的滑片P 由右向左移动时，三只电表V 1、V 2、A 的示数变化情况（ ）
A ．V 1不变，V 2减小，A 不变
B ．V 1减小，V 2增大，A 减小
C ．V 1不变，V 2增大，A 不变
D ．V 1增大，V 2减小，A 增大
4。
图31是汽车、摩托车油量表（实际上就是电流表）
原理示意图，R ′是定值电阻，R 是滑动变阻器，则 ( ) A ．向油箱里加油时，电流表示数变大
B ．燃油消耗下降时，电流表示数变大
C ．燃油全部耗尽时，电流表将被烧坏
D ．油箱加油过满时，电流表将被烧坏
5。
如图32所示电路，电源两端的电压一定，开关s 1闭合，s 2断开。
如果使电压表和电流表的示数均增大，则下列操作一定可行的是（ ）
A ．滑动变阻器的滑片P 向右移
B ．滑动变阻器的滑片P 向左移
C ．滑动变阻器的滑片P 不动，闭合开关S 2
D ．滑动变阻器的滑片P 不动，断开开关S 1
一、选择题
1、如图所示，电源电压不变，当开关S 1、S 2同时闭合时，电流表的示数是0.3A ，电压表示数是6V ．若两表互换位置，当开关S 2闭合、S 1断开时，电流表示数是0.2A ，则下列说法不正确的是（ ）
A ．R 1和R 2的阻值之比是1：2
B ．R 1的阻值是20Ω
C ．电压表示数仍是6V
D ．R 2消耗的功率为0.4W
4、关于“6V 9w ”灯泡L I 和“3V 9w ”灯泡L 2，下列说法正确的是 ( ) A ．L 1和L 2都正常发光时，它们消耗的电功率相同 B ．将它们串联在9V 的电源上，它们都能正常发光 C ．将它们串联在6V 的电源上，L 2消耗的电功率较大 D ．将它们并联在3V 的电源上，L l 消耗的电功率较小
5、R 1、R 2两个电阻并联后接入电路中，它们的电功率之比P 1：P 2=9：4，则R 1：R 2两个电阻阻值之比是（ ）
A．9：4 B．4：9 C．3：2 D． 2：3
7、某型号天燃气泄漏检测仪器的电路如图甲所示，图中R为气敏电阻，其阻值R与天然气浓度β的变化关系如图乙所示，已知R 0 为定值电阻，电源电压恒定不变，用此仪器检测天然气是否泄漏，则下列判断正确的是（）
A．天然气浓度增大时，电压表示数变小
B．天然气浓减小时，电流表示数变大
C．天然气浓度增大时，电路消耗的总功率变小
D．无论天然气浓度怎样变化，电压表与电流表示数的比值不变
8、如图所示，若甲、乙两表都是电压表，当开关S闭合后，R
1消耗的电功率为P
1
，两表示数
之比U
甲：U
乙
=5：3；当开关S断开后，若甲、乙两表都是电流表，两表示数分别为I
甲
和I
乙
，
R 1、R
2
消耗的电功率分别为P
1
′和P
2
′．则（）
A I
甲
：I
乙
=2：3 B． I
甲
：I
乙
=2：5 C． P
1
′：P
2
′=2：3 D P
1
：P
1
′=4：25
9、把标有“220V 40W”和“220V 15W”的甲、乙两盏灯串联接在220V电压下，则下面分析正确的是（）
A．两盏灯的总功率等于55W
B．两盏灯的总功率大于15W
C．甲灯的实际功率大于乙灯的实际功率
D．乙灯的实际功率大于甲灯的实际功率
10、如图甲是呼气式酒精测试仪的电路原理图，R
1
为气敏电阻，它的阻值随酒精气体浓度的
变化曲线如图乙，R
2
为定值电阻，电源电压保持不变。
检测时，驾驶员呼出的酒精气体浓度越大，则：
A．测试仪中电压表的示数越大B．测试仪中电流表的示数越小
C．电路消耗的总功率越小 D．电压表与电流表示数的比值越大
30、用电高峰期，有时会发现家用电器工作时往往达不到额定的电压和功率。
某同学在家中做了如下实验：他首先查看自己家的电能表铭牌如图17；随后关闭了家中所有用电器，只让一只标有“220V、1210W”的电水壶盛满水持续工作，与此同时，观察到电能表转盘3min转过150圈。
假设电水壶的电阻保持不变，求：
(1)电水壶的电阻；
(2)电水壶工作时的实际电功率；
(3)该同学家的实际电压。
31、CFXB型“220V1100W”的电饭煲有两档开关，如图11所示，档2是高温烧煮；档1是焖饭、保温。
当接档“2”时，电路的总功率为1100瓦；当接档“1”时，电路的总功率为22瓦。
（虚线框内为电饭煲的简易原理示意图）求：串联电阻R的阻值和它在档“1”时的功率。
