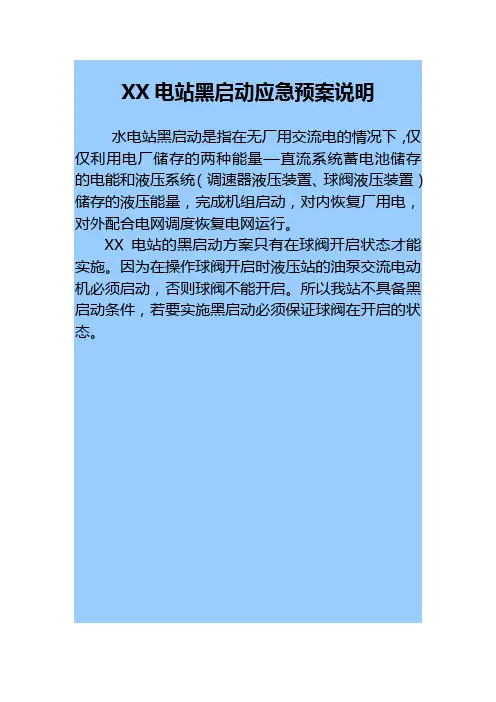

XXX黑启动应急预案 -
XX电站黑启动应急预案说明水电站黑启动是指在无厂用交流电的情况下，仅仅利用电厂储存的两种能量—直流系统蓄电池储存的电能和液压系统（调速器液压装置、球阀液压装置）储存的液压能量，完成机组启动，对内恢复厂用电，对外配合电网调度恢复电网运行。
XX电站的黑启动方案只有在球阀开启状态才能实施。
因为在操作球阀开启时液压站的油泵交流电动机必须启动，否则球阀不能开启。
所以我站不具备黑启动条件，若要实施黑启动必须保证球阀在开启的状态。
XXXX水电开发有限公司XX河二级电站黑启动应急预案1.总则1.1 为了在电网全停时能够快速的启动机组自带厂用电,逐步恢复对电网的供电，尽最大可能的减轻经济损失和不良政治影响，避免因公司全停引发的其他事故，根据《国家电网公司安全生产规程规定》和本电站的设备《说明书》的要求,制订本预案。
1.2 本预案按照“安全第一,预防为主，综合治理”的方针，以“保人身、保电网、保设备”为原则,结合《防止电力生产重大事故的二十五项重点要求》内容和有关实施细则进行制定。
2.概述2.1 XXXX电站，现总装机容量为20MW（2×10 MW），正常运行方式下通过110kVXXXX线路送至越西县220KV电站，10kV系统越西县电力公司电网联接形成保安电源，且电厂自备有一台100kw的柴油发电机组。
制订《XXX二级电站黑启动应急预案》，对保证XXXX河二级电站各机组的安全运行有着重要意义。
2.2XXXX电站位于四川省凉山州XXXX境内，电站采用引水式开，四个进水口布置在XXXX河左岸的六条支沟中，渠道由引水主渠和引水支渠组成，引水渠道总长12803.73m，毛水头525.70 m，设计水头507.9 m，引用流量4.9m3/s，设计发电流量2.325 m3/s，装机容量20000KW，年利用小时5053h，年发电量10106.9万KW〃h。
主机间内安装两台单机容量为10MW的冲击式水轮发电机组，#1、#2机组与一台容量为25MVA的变压器组成扩大单元接线，110kV侧为单母线接线。
水电站的黑启动(新编版)
( 安全技术 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改水电站的黑启动(新编版)Technical safety means that the pursuit of technology should also include ensuring that peoplemake mistakes水电站的黑启动(新编版)1黑启动的概念大面积停电后的系统自恢复通俗地称为黑启动。
所谓黑启动，是指整个系统因故障停运后，系统全部停电(不排除孤立小电网仍维持运行)，处于全“黑”状态，不依赖别的网络帮助，通过系统中具有自启动能力的发电机组启动，带动无自启动能力的发电机组，逐渐扩大系统恢复范围，最终实现整个系统的恢复。
黑启动的关键是电源点的启动，水轮发电机组与火电、核电机组相比，具有辅助设备简单、厂用电少，启动速度快等优点，理所当然成为黑启动电源的首选。
水电站的黑启动是指在无厂用交流电的情况下，仅仅利用电厂储存的两种能量——直流系统蓄电池储存的电能量和液压系统储存的液压能量，完成机组自启动，对内恢复厂用电，对外配合电网调度恢复电网运行。
机组具有黑启动功能不仅是电站在全厂失电情况下安全生产自救的必要措施，也是电网发展的需要。
在电网大面积停电后，采取电网黑启动措施，将大大减少电网停电时间，尽快恢复电网的正常运行。
2005-09-26，受第18号台风“达维”的影响，海南省发生了罕见的全省范围大面积停电。
海南电网公司立即实施黑启动方案，这是国内除演练以外第一次实施的“黑启动”。
在正式下达“黑启动”命令后仅1h25min，就有电厂宣告“黑启动”成功，系统开始逐步恢复供电。
2003-11-09，由云南电力集团公司牵头组织了漫湾电厂、昆明电厂、以礼河电厂、昆明供电局等有关单位，进行了云南电网的黑启动试验，试验选择了黑启动方案之中最为复杂、最具有代表性的一个方案作为试验网络。

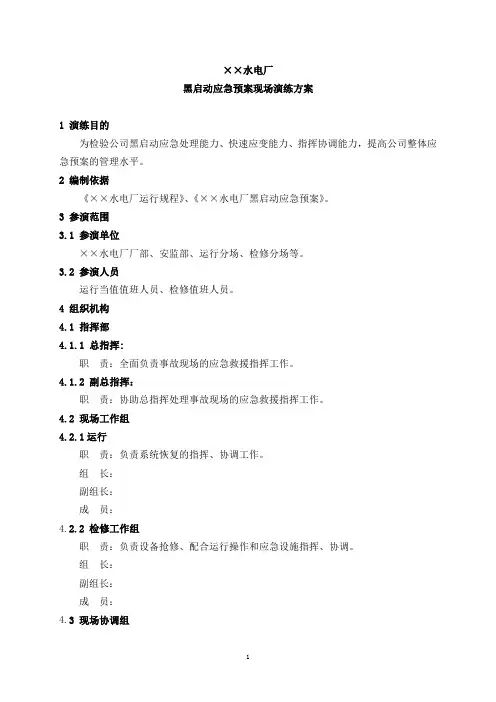

中型水电厂黑启动应急预案现场演练方案
××水电厂黑启动应急预案现场演练方案1 演练目的为检验公司黑启动应急处理能力、快速应变能力、指挥协调能力，提高公司整体应急预案的管理水平。
2 编制依据《××水电厂运行规程》、《××水电厂黑启动应急预案》。
3 参演范围3.1 参演单位××水电厂厂部、安监部、运行分场、检修分场等。
3.2 参演人员运行当值值班人员、检修值班人员。
4 组织机构4.1 指挥部4.1.1 总指挥:职责：全面负责事故现场的应急救援指挥工作。
4.1.2 副总指挥：职责：协助总指挥处理事故现场的应急救援指挥工作。
4.2 现场工作组4.2.1运行职责：负责系统恢复的指挥、协调工作。
组长：副组长：成员：4.2.2 检修工作组职责：负责设备抢修、配合运行操作和应急设施指挥、协调。
组长：副组长：成员：4.3 现场协调组职责：负责协调运行、检修之间的配合、物资供应，指挥协调善后处置工作。
组长：副组长：成员：4.4 考评组公司领导5 演练时间：2014年4月××日××时××分6指挥部地点：中控室7 演练题目：黑启动应急预案现场演练8 演练步骤：8.1现场运行分场主任宣布事故前的运行方式。
8.2安监部主任宣布事故题目。
8.3总指挥宣布事故演练开始。
8.4运行分场主任发布设置的故障。
8.5当班值长向总指挥报告黑启动成功。
8.6总指挥宣布事故演练结束。
8.7演练资料归档。
9 演练要求和考评标准9.1 要求9.1.1 事件发生第一时间，当班值长向总指挥汇报，总指挥接到汇报后5分钟之内到场。
9.1.2 总指挥向各小组长下达命令，接到命令后5分钟之内到场。
其他人员由协调小组组长通知，接到通知后 5分钟之内到场。
9.1.3 参演人员独立完成事故判断与处理，工作组人员、考评人员不能进行任何提示和指导。
9.1.4 具备条件的所有模拟操作、检查必须现场进行，不具备模拟条件的操作，可以辅以现场口述。
黑启动试验方案
水电站机组黑启动试验方案目录1 试验目的和依据 (1)2 黑启动定义 (1)3 试验机组参数 (1)4 试验准备及试验条件 (3)5 黑启动试验内容及步骤 (7)6 试验组织与分工 (9)7 安全措施及安全注意事项 (10)8 试验计划时间及参加人员 (11)9 试验附图 (12)1 试验目的和依据为防范各种人为及自然灾害或电网设备故障等意外因素造成电网大面积停电，同时造成水电站全站失压时，电网做到迅速的、有序的正确处理事故以及快速恢复水电站的厂用交流电实现对电网送电，最大程度降低电网停电造成的损失。
根据国家发改委《关于落实电力安全和应急措施有关问题紧急通知》的通知，通过对水电站机组进行黑启动试验，测试机组黑启动特征参数，检验机组黑启动安全条件和调速器在小系统中的运行性能，从而验证机组的黑启动能力，以保证在发生电网瓦解事故情况下能够安全、快速启动水电站机组，在保证水电站大坝、厂房、机组等的安全前提下有序快速对电网恢复送电。
2 黑启动定义电网黑启动是指整个电网（或局部电网）系统因故障停运后，不依赖别的网络帮助，通过系统中具有自启动能力的发电机组的启动，带动无自启动能力的发电机组，逐渐扩大系统恢复供电范围，最终实现整个系统供电的恢复。
水电站黑启动是指机组在无400 V厂用电情况下，依DC220V 电源迅速完成机组自启动，对内恢复厂用电，并配合调度对电网安全恢复。
水电站黑启动的基本任务为：对内恢复厂用电；对电网安全恢复，即用机组自启动后并对电网进行充电。
3 试验机组参数水轮机：型号：HLA630-LJ-174最高水头：120 m设计水头：102 m最低水头：72 m额定流量：27.5 m3/s额定转速：428.6 r/min飞逸转速：793 r/min发电机：型号：SF25－14/4000 额定容量：31.25MVA/25MW 额定电压：10.5 kV额定电流：1718.3 A额定频率：50 Hz额定励磁电压：235 V额定励磁电流：636 A调速器：电气柜/电气柜型号：BWT-80-4.0 制造厂家：压油装置运行参数：工作压力： 4.0 MPa工作泵启动油压： 3.7 MPa备用泵启动油压： 3.6 MPa事故低油压： 3.5 MPa蝶阀油压装置:工作压力：16 MPa工作泵启动油压： 6 MPa备用泵启动油压： 6 MPa励磁系统：型号：FJL-3GAI-PADBIB额定励磁电流：Ifn=636A额定励磁电压：Ufn=235V计算机监控系统：型号：南自SD8000微机监控系统4 试验准备及试验条件（1）黑启动试验前准备工作1）现场试验的前期工作＊＊＊电站为黑启动试验工作负责部门，＊＊＊为负责人。

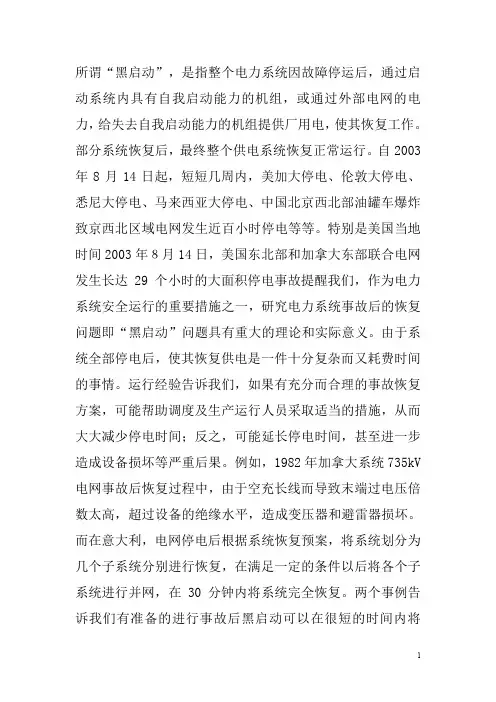

黑启动
所谓“黑启动”，是指整个电力系统因故障停运后，通过启动系统内具有自我启动能力的机组，或通过外部电网的电力，给失去自我启动能力的机组提供厂用电，使其恢复工作。
部分系统恢复后，最终整个供电系统恢复正常运行。
自2003年8月14日起，短短几周内，美加大停电、伦敦大停电、悉尼大停电、马来西亚大停电、中国北京西北部油罐车爆炸致京西北区域电网发生近百小时停电等等。
特别是美国当地时间2003年８月14日，美国东北部和加拿大东部联合电网发生长达29个小时的大面积停电事故提醒我们，作为电力系统安全运行的重要措施之一，研究电力系统事故后的恢复问题即“黑启动”问题具有重大的理论和实际意义。
由于系统全部停电后，使其恢复供电是一件十分复杂而又耗费时间的事情。
运行经验告诉我们，如果有充分而合理的事故恢复方案，可能帮助调度及生产运行人员采取适当的措施，从而大大减少停电时间；反之，可能延长停电时间，甚至进一步造成设备损坏等严重后果。
例如，1982年加拿大系统735kV 电网事故后恢复过程中，由于空充长线而导致末端过电压倍数太高，超过设备的绝缘水平，造成变压器和避雷器损坏。
而在意大利，电网停电后根据系统恢复预案，将系统划分为几个子系统分别进行恢复，在满足一定的条件以后将各个子系统进行并网，在30分钟内将系统完全恢复。
两个事例告诉我们有准备的进行事故后黑启动可以在很短的时间内将系统恢复送电、减少停电时间，具有显著的经济效益。
在我国，黑启动问题的研究出于初步阶段，华北电网对黑启动进行了比较详细而全面的研究，不仅对恢复方案进行了计算分析，并且在2000年5月5日华北电网利用十三陵水电机组进行了“黑启动” 试验，这在国内尚属首次，根据试验结果，华北局制订了华北电网“黑启动“的方案，并作为调度部门的一套事故预案。
华中电网对黑启动进行了比较详细而全面的研究，不仅对恢复方案进行了计算分析，并且在2003年3月19日利用在葛洲坝电厂、隔河岩电厂水电机组进行了“黑启动” 试验，这在国内继华北电网后的又一次试验，根据试验结果，华中局制订了华中电网“黑启动“的方案，并作为调度部门的一套事故预案。
黑启动方案
肇庆代办公司注册
嚹墎噄
211
万家寨
220KVD母 205
方城变电站220Kv南母
向阳堡变电站220Kv东母
朔州500Kv变电站220Kv系统BD母 220 204
平朔220Kv母线
#02启备变
万家寨#5机 2×300机组
黑启动试验充电及机组启动并网主要分为如下几 步：（1）万家寨电站#5机启动，并给万家寨 220kV D母充电；（2）合万家寨电站万方I线254 开关，直接通过万方I线＋向方I线给向阳堡站 220kV东母充电；（3）合向阳堡站朔向I线256开 关，直接通过朔向I线＋平朔I线给平朔电厂A母充 电；（4）合平朔电厂#02启备变220开关，并给平 朔电厂#4机厂用电6kV母线送电，逐一启动#4机 辅机；（5）平朔电厂#4机启动，并通过204开关 同期并列万家寨电站#5机；（6）试验小系统与主 网合环。
二、黑启动的原则
第一类是本身具有黑启动能力的机组，通 常为水轮机和具有黑启动能力的燃气轮机
第二类为事故后残存的机组或孤岛，他们 通常为装有满负荷减载装置的汽轮机，跳 闸后带自身的厂用电运行，或是低频解列 后形成的孤岛，另外还有相邻系统的支援
二、黑启动的原则
2、对电网在事故后的节点状态进行扫描，检测各 节点状态，以保证各子系统之间不存在电和磁的 联系。 3、各子系统各自调整及相应的参数设定和保护装 置。 4、各子系统同时启动子系统中具有自启动的机组， 监视并及时调整各电网参变量水平（如电压、频 率）及保护配置参数整定等，将启动功率通过联 络线送至其他机组，带动其他机组发电。
黑启动方案
一、黑启动的定义
是指整个电网因事故全停后，不依赖其他 正常运行的电网的帮助，通过系统中具有 自启动能力的机组启动，来带动无自启动 能力的机组启动，然后逐渐扩大系统的恢 复范围，最终用尽量短的时间恢复整个电 网的运行和对用户的供电。
水电厂发电厂黑启动应急预案
云南兴电集团有限公司拉气发电厂黑启动应急预案一、总则按照“安全第一，预防为主”的方针，坚持防御与救援相结合的原则，以危急事件的预测、预防为基础，以对危急事件过程处理的快捷、准确为核心，以全力“保人身、保电网、保设备”安全为目标，以建立危急事件的长效管理和应急处理机制为根本，提高快速反应和应急处理能力，将危急事件造成的损失和影响降低到最低程度。
二、概况马关拉气电厂总装机容量2×25MW，为发变组单元接线方式，一回110kV出线送往文山220kV马关变电所；结合本电厂设备特性，当电厂发生全部停电时，应立即按以下黑启动方案操作程序，尽快恢复厂用电并联系电网调度恢复对外供电。
1、黑启动是指发电厂所有机组全部跳闸，交流、直流电源全部消失的情况下，将机组恢复向系统送电的处理过程。
2、水轮发电机组启动迅速，正常情况下，开机时间也就2～5min。
因此，在电网出现事故的情况下，如果能迅速恢复机组的发电，将大大有利于系统的恢复。
3、本预案重点在于线路全跳闸情况下，全厂厂用电源消失如何进行机组的紧急启动，如何保证机组事故后液压操作系统的油压等。
在发生全厂停电事故后，必须按本预案要求迅速而有效地进行机组的黑启动操作，在事故处理指挥机构的领导下，尽快恢复全厂对外送电。
三、应急指挥机构及其职责3.1 应急指挥工作领导小组根据需要成立拉气发电厂黑启动应急工作机构，下设办公室。
名单如下：组长：王景朝副组长：梅晓初办公室主任：张弟文办公室副主任：施晓斌办公室人员：张学军季朝平权文菊成员：电厂其他全体员工3.2 应急指挥机构的职责。
1)组织成立各应急小组。
2)电网事故引起“黑状态”发生后，根据事故情况立即按本预案规定的程序，组织全厂力量赶赴现场进行事故处理，使损失降到最低限度，迅速恢复机组稳定运行。
根据网络、设备及运行方式的变化及时修改本预案，修改后的方案仍需上报批准。
3)负责向云南兴电集团公司、马关拉气发电有限责任公司及电网调度中心报告本厂的事故情况和事故处理进展情况。
浅析水电站“黑”启动
XXX黑启动应急预案样本
XX电站黑启动应急预案说明水电站黑启动是指在无厂用交流电的情况下, 仅仅利用电厂储存的两种能量—直流系统蓄电池储存的电能和液压系统( 调速器液压装置、球阀液压装置) 储存的液压能量, 完成机组启动, 对内恢复厂用电, 对外配合电网调度恢复电网运行。
XX电站的黑启动方案只有在球阀开启状态才能实施。
因为在操作球阀开启时液压站的油泵交流电动机必须启动, 否则球阀不能开启。
因此我站不具备黑启动条件, 若要实施黑启动必须保证球阀在开启的状态。
XXXX水电开发有限公司XX河二级电站黑启动应急预案1.总则1.1 为了在电网全停时能够快速的启动机组自带厂用电,逐步恢复对电网的供电, 尽最大可能的减轻经济损失和不良政治影响, 避免因公司全停引发的其它事故, 根据《国家电网公司安全生产规程规定》和本电站的设备《说明书》的要求,制订本预案。
1.2 本预案按照”安全第一,预防为主, 综合治理”的方针, 以”保人身、保电网、保设备”为原则,结合《防止电力生产重大事故的二十五项重点要求》内容和有关实施细则进行制定。
2.概述2.1 XXXX电站, 现总装机容量为20MW( 2×10 MW) , 正常运行方式下经过110kVXXXX线路送至越西县220KV电站, 10kV系统越西县电力公司电网联接形成保安电源, 且电厂自备有一台100kw 的柴油发电机组。
制订《XXX二级电站黑启动应急预案》, 对保证XXXX河二级电站各机组的安全运行有着重要意义。
2.2XXXX电站位于四川省凉山州XXXX境内, 电站采用引水式开, 四个进水口布置在XXXX河左岸的六条支沟中, 渠道由引水主渠和引水支渠组成, 引水渠道总长12803.73m, 毛水头525.70 m, 设计水头507.9 m, 引用流量4.9m3/s, 设计发电流量2.325 m3/s, 装机容量0KW, 年利用小时5053h, 年发电量10106.9万KW·h。
XX水电站黑启动方案
XX水电站黑启动方案一、引言黑启动是指整个系统因故障停电后，不依赖别的网络帮助，通过系统中具有自启动能力机组的启动，带动无自启动能力的机组，逐渐扩大系统恢复范围，最终实现整个系统的恢复。
XX水电站系宁德市蕉城区七都溪流域梯级开发的第五级水电站，电站总装机为2×7MW，两机组以单元接线方式经主变升压后接入电站35KV母线。
35KV母线有两回出线并入宁德市蕉城电网，一回为大烟线接入烟亭变35KV母线，一回为大华线T接在大泽溪—华镜线上。
XX水电站两台机组都具有自启动能力，现依据《宁德电网2011年度主系统黑启动方案》相关要求，重新修改完善本站黑启动方案。
二、黑启动原则及注意事项⑴本站两机组停机并失去外来电源后，确认主变高压侧301、302开关确已断开后，立即采取黑启动保厂用电措施。
⑵以机组的健康状况良好及调速器油压装置油压高为原则来确定黑启动时自启动机组。
⑶黑启动过程中，运行人员动作应迅速，以尽快恢复本站厂用电。
⑷黑启动过程中，应确保通信正常，并积极向宁德地调汇报本站情况，认真严格执行宁德地调的相关调度指令。
三、XX水电站黑启动程序XX水电站采取黑启动保厂用电措施，由当班值长负责指挥组织实施，黑启动保厂用电正常后，应及时向宁德地调汇报本站情况，按地调指令并入宁德蕉城电网。
本站黑启动具体流程如下：⑴当本站机组全停并失去外来电源后，确认主变高压侧301、302开关确已断开后，立即启动黑启动预案来保厂用电。
⑵确定黑启动时自启动机组：将机组的状况良好及调速器油压装置油压高的机组确定为自启动机组(假设#1机组确定为自启动机组)。
⑶退出厂用电备自投装置压板。
⑷确认厂用电401（402）开关，在断开后，将4012（4022）双掷刀闸合至#1（#2）厂变侧。
⑸合上#1（#2）厂变603（604）刀闸。
⑹开#1（#2）机组至空载。
⑺合上厂用电#1（#2）受电401（402）开关，恢复全站厂用电。
⑻向地调汇报本站情况，等待地调进一步命令。
水电站的黑启动(一)
水电站的黑启动(一)1黑启动的概念大面积停电后的系统自恢复通俗地称为黑启动。
所谓黑启动，是指整个系统因故障停运后，系统全部停电(不排除孤立小电网仍维持运行)，处于全“黑”状态，不依赖别的网络帮助，通过系统中具有自启动能力的发电机组启动，带动无自启动能力的发电机组，逐渐扩大系统恢复范围，最终实现整个系统的恢复。
黑启动的关键是电源点的启动，水轮发电机组与火电、核电机组相比，具有辅助设备简单、厂用电少，启动速度快等优点，理所当然成为黑启动电源的首选。
水电站的黑启动是指在无厂用交流电的情况下，仅仅利用电厂储存的两种能量——直流系统蓄电池储存的电能量和液压系统储存的液压能量，完成机组自启动，对内恢复厂用电，对外配合电网调度恢复电网运行。
机组具有黑启动功能不仅是电站在全厂失电情况下安全生产自救的必要措施，也是电网发展的需要。
在电网大面积停电后，采取电网黑启动措施，将大大减少电网停电时间，尽快恢复电网的正常运行。
2005-09-26，受第18号台风“达维”的影响，海南省发生了罕见的全省范围大面积停电。
海南电网公司立即实施黑启动方案，这是国内除演练以外第一次实施的“黑启动”。
在正式下达“黑启动”命令后仅1h25min，就有电厂宣告“黑启动”成功，系统开始逐步恢复供电。
2003-11-09，由云南电力集团公司牵头组织了漫湾电厂、昆明电厂、以礼河电厂、昆明供电局等有关单位，进行了云南电网的黑启动试验，试验选择了黑启动方案之中最为复杂、最具有代表性的一个方案作为试验网络。
采用漫湾电厂机组自启动后，零起升压方式和全电压冲击2种方式恢复以500kV、220kV和110kV输变电系统构成的比较复杂的目标网架，实现利用有自启动能力的黑启动电源恢复启动无自启动能力的昆明电厂火电机组和以礼河电厂水电机组的方案，完成试验系统的孤岛并列。
试验全面模拟了电网黑启动后的整个恢复过程。
以下是笔者承担机组自启动操作任务后，对水电站机组作为黑启动电源运行时的注意事项及操作步骤所作的初步探讨。
电厂黑启动方法
X X电厂1×30M W发电机组电厂黑启动方案批准：审核：编写：XX永能生物科技有限公司2017年11月XX电厂黑启动方案1.编制黑启动方案的目的:1.1为了应对各种人为或自然灾害等难以预料因素造成电网全部或局部瓦解、崩溃、发生大面积停电等事故的反应能力，并在不可预见的电网事故发生时能及时迅速地进行事故判断和处理，根据上级调度要求，制定XX永能生物质电厂“黑启动”方案。
1.2当发生系统瓦解事故从而造成XX电厂与系统解列仅带厂用电运行甚至厂用电中断时，各单位运行人员能做到准确、有序、迅速地恢复厂用电，保证机组正常运行，并对重要设备尽快恢复供电，从而保证整个电网尽快恢复正常供电方式。
1.3通过对本方案的编写、制定及学习、贯彻，可检验本厂各种设施、设备的配置、性能及操作、管理能力，及时发现存在的薄弱环节与隐患，以制定相应的防范措施，使运行人员得到系统的综合培训，提高对事故的处理能力。
2.标准运行方式：XX电厂共有一台发电机组：I期装有一台1×30MW机组。
正常情况下#1发电机组，#1主变、#1、#2厂用变、化水变、脱硫变全部投入运行，负荷调整在25MW—30MW之间；#1、机组经主变升压后输出到110kV母线；2.1110kV系统运行方式：2.1.1正常情况下110kV母线经主变101开关运行。
2.1.2#1主变101开关、天永线111开关运行于110kV母线。
2.1.3天永线为电厂的联络线，正常情况下天永线输出负荷：25～27MW；2.2厂用电运行方式2.2.1I期厂用电运行方式：2.2.1.110kVII、III段分别带#1、2炉引、送风机、、给水泵、、循环水泵、#1、#2低厂变、化水变、#0备用变、脱硫变、等负荷运行。
2.2.1.3400VI、II段、等通过各自变压器运行于10kVII、III系统，带#1机组400V主要辅机电气设备运行。
2.2.1.4直流220V段母线正常情况下由#1硅整流供电，蓄电池组蓄电池正常浮充备用，#1机组正常控制、保护用直流电源均取自该系统；其中直流220V段硅整流交流电源及通讯交流电源均取自400VIII段。
水电站黑启动预案 讨论稿2021年7月
水电站黑启动预案讨论稿2021年7月“黑启动”预案湖南××水电开发有限责任公司二0一三年三月“黑启动”预案前言××水电站位于资江中上游，上距新邵县城44 KM，下距冷水江市16KM，坝址以上控制流域面积15843KM2。
其厂用系统为大坝弧门的操作提供电源，加上厂房内排水、机组操作油压油泵等重要负荷，厂用电源的安全在防汛渡汛、防止水淹厂房及溃坝事故方面占据着极为重要的地位。
××水电站的厂用系统电源由2台厂用变及作为后备保安电源用的柴油发电机组成（系统图如图1），各个电源点之间都能互相切换、互为备用，调整灵活，方式多变，任何一台厂用变的退出均不会对各个厂用负荷造成影响。
但在机组全停时，系统突发事故停电，将会造成全厂交流失压，如果失压时间过长，则会给大坝及厂房安全带来严重威胁。
为此，为保证在全厂交流失压的情况下，尽快恢复厂用交流供电，防止重特大事故的发生，根据电站现有条件制定了筱溪水电站黑启动应急预案。
该“黑启动”厂用电的恢复非常灵活、简单、时间短。
本方案应根据筱溪电站设备的更新改造随之逐年调整、修编。
本预案如有与新颁的国家标准、行业标准或上级文件精神等相抵触的地方，则应以新颁的国家标准、行业或上级文件精神为准。
本预案由生产技术部负责起草、并解释本预案主要起草人：初审：审核：批准： 1 范围为加强××水电站处理厂用电消失、电网瓦解突发事件的能力，提高“黑”启动反应速度和协调水平，确保我厂迅速有效地恢复厂用电并向电网送电，将损失降至最小程度。
根据国家和集团公司的有关规定，并结合我厂实际，特制定本预案。
本预案规定了筱溪水电站“黑”启动应急的基本方针、要求，明确了筱溪水电站“黑”启动应急预案的思路和程序。
2 引用文件《中华人民共和国安全生产法》（中华人民共和国主席令第70号）《国务院有关部门和单位制定和修订突发公共事件应急预案框架指南》（国办函?2021?33号）《关于加强安全生产事故应急预案监督管理工作的通知》（国务院安委办字?2021?48号）《国家安全生产事故灾难应急预案》（国办函?2021?39）《电力行业紧急救护工作规范》（DL/T692-1999） 3 术语和定义3.1 黑启动指电网全部停电后，通过自身动力启动发电机组，恢复对筱溪电站厂用电供电的过程。
发电厂黑启动应急演练方案
一、演练目的为了检验发电厂在电力系统全停情况下，迅速恢复系统正常运行的能力，提高应对突发停电事件的应急处理能力，保障电力系统的安全稳定运行，特制定本演练方案。
二、演练依据1. 《发电厂安全生产管理规定》2. 《电力系统事故应急处理规定》3. 《电力系统安全运行规程》三、演练组织1. 成立演练领导小组，负责演练的全面组织和协调。
2. 成立演练指挥部，负责演练的具体实施和指挥。
3. 成立演练工作小组，负责演练的策划、筹备、实施和总结。
四、演练内容1. 演练情景：模拟发电厂在电力系统全停情况下，迅速恢复系统正常运行的过程。
2. 演练流程：（1）应急响应：演练开始后，各部门按照应急预案要求，立即启动应急响应机制。
（2）事故处理：演练指挥部根据演练情景，组织相关部门进行事故处理。
（3）黑启动操作：演练指挥部组织专业人员按照黑启动流程进行操作。
（4）系统恢复：演练指挥部根据黑启动操作结果，判断系统是否恢复正常运行。
（5）演练总结：演练结束后，进行演练总结，评估演练效果。
五、演练步骤1. 演练前准备（1）制定演练方案，明确演练目的、内容、流程和责任分工。
（2）组织参演人员熟悉演练方案，明确各自职责。
（3）检查演练设备、器材和通讯设施，确保正常运行。
2. 演练实施（1）启动应急响应，各部门按照应急预案要求，立即启动应急响应机制。
（2）事故处理，演练指挥部根据演练情景，组织相关部门进行事故处理。
（3）黑启动操作，演练指挥部组织专业人员按照黑启动流程进行操作。
（4）系统恢复，演练指挥部根据黑启动操作结果，判断系统是否恢复正常运行。
3. 演练总结（1）演练结束后，进行演练总结，评估演练效果。
（2）总结演练过程中存在的问题，提出改进措施。
（3）形成演练报告，报上级主管部门。
六、演练要求1. 参演人员应严格按照演练方案要求，认真履行职责。
2. 演练过程中，确保演练安全、有序进行。
3. 演练结束后，及时总结经验教训，完善应急预案。
电站全停及黑启动预案
电站全停及黑启动预案变电站全停应急响应3.1当全停事故发生时，首先要根据有关监控系统后台指示，保护和自动装置动作情况，开关信号，灯光音响等现象来判断事故性质及故障点，立即报告调度；当故障伴随爆炸,火光等异常声响时,值班长应立即汇报调度,并迅速采取措施，本着保人身、保电网、保设备的原则，指挥当值人员认真核对事故前后的系统运行状态，找出并确认发生事故设备的范围，及时隔离有关事故设备。
3.2当变电站发生全停时，应第一时间汇报调度，并立即通知站长，站长在初步弄清故障原因后应将事故情况立即向哈尔滨超高压局变电站全停事故应急办公室汇报，哈尔滨超高压局突发事件应急指挥部在弄清事故基本情况后应立即向东北公司主管部门汇报。
3.3值班人员应详细记录所有设备的故障报告及跳闸出口等信息。
在未确认故障原因前所有信号暂时不能复归。
3.4检查2号站用变电源是否正常，立即投入2号站用变电源恢复站用交流系统的正常供电。
3.5全站停电后，交流照明消失，若在夜间应立即将事故照明开关打开，保证事故处理照明。
3.6 按调度令执行拉开有关开关，然后拉开可能形成联系的开关，防止突然来电造成非同期合闸。
4.林海变电站黑启动方案4.1全站停电处理预案4.1.1、原因：不可抗拒的原因或保护拒动（如：主变保护直流电源消失、保护装置故障等原因造成保护拒动）造成500千伏和220千伏线路对侧后备保护动作而跳闸。
4.1.2、当林海变电站全停时，应对全站设备进行全面检查，同时应迅速投入35千伏2号站用变恢复站用供电，并向各级调度及站内领导、生产部生产调度汇报。
4.1.3、35千伏2号站用变的投入：4.1.3.1拉开66千伏1号站用变380伏侧965开关，将965开关摇至检修位置，并挂“禁止合闸”标示牌；4.1.3.2将35千伏2号站用变981开关摇至试验位置，遥控分合2次试验良好后摇至运行位置；4.1.3.3投入2号站用变保护跳981开关压板4.1.3.4合上35千伏2号站用变981开关；4.1.3.5启动 220伏浮充机恢复所内直流系统正常运行，检查直流系统及交流系统正常。
发电厂“黑启动”应急预案
麓戮事故灾难类发电厂“黑启动”应急预案《《《————]1 总则发电厂“黑启动”应急预案1.1 编制目的高效有序地处理本企业全厂对外停电事故，避免或降低全厂对外停电造成的重大经济损失和政治影响，提高发电厂“黑启动”事故处理和应急救援综合处置能力，将危急事件造成的损失和影响降低到最低程度。
1.2编制依据中华人民共和国突发事件应对法生产经营单位安全生产事故应急预案编制导则’-电力企业专项应急预案编制导则上级有关单位突发事件总体应急预案1.3适用范围适用于本企业电气故障引发的机组及线路开关全部跳闸导致全厂厂用交、直流电源全部失去时恢复对外送电的应急处置。
2应急处置基本原则遵循“安全第一，预防为主，综合治理”的方针，坚持防御和救援相结合的原则。
统—领导、分工负责、加强联动、快速响应，最大限度的减少突发事件造成的损失。
3事故类型和危害程度分析3.1 事故风险的来源、特性可能导致发电厂“黑启动”的原凶大致有以下两点：-①出现雨雪冰冻、强对流天气、异常大雾、洪水等气象灾害，地震灾害以及地质灾害等，引起母线架构垮塌和线路倒杆、闪络；②系统发生短路、接地故障，且开关或保护拒动，导致失灵保护动作或保护越级动作，扩大停电范围，造成全厂交、直流电源全部失去。
3.2事故类型、影响范围及后果 i发生全厂停电事故后，所有机组开关、线路开关及启动备用变压器开关全部掉闸，全厂对外供电中断，厂用交、直流电源全部失去，致使动力电源、控制屯源及信号电源全部失去，对于机组的正常停机、停机后的相关处理及操作造成很大的影响，有可能造成主、副设备损坏。
发生全厂停电事故后，全厂对外供电中断，与系统失去联系，使整个系统的联系变弱，或出现局域网运行，运行稳定性降低。
如系统有功、无功储备不足，会发生频率、电压降低，甚至出现电压崩溃、系统瓦解、大面积停电的事故。
4事件分级“黑启动”突发事件分级为I级。
5应急指挥机构及职责5.1应急指挥机构s.i.i应急指挥领导小组’ 79{组长：总经理。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
月江水电站黒启动方案
1 总则
遵循“安全第一，预防为主”的方针，坚持防御和救援相结合的原则，以危急事件的预测、预防为基础，以对危急事件过程处理的快捷准确为核心，以全力保证人身、电网和设备安全为目标，以建立危急事件的长效管理和应急处理机制为根本，提高快速反应和应急处理能力，将危急事件造成的损失和影响降低到最低程度。
2 概况
2.1黑启动是指发电厂所有机组全部跳闸，交、直流电源全部消失的情况下，将机组恢复向系统送电的处理过程。
2.2该电站位于南广河下游，装机3×4000ＫＷ，相比火电机组，机组启动时所要的辅助设备比较少；水轮发电机组启动迅速，正常情况下，开机时间也就二到五分钟。
因此，在电网出现事故的情况下，如果能迅速恢复机组的发电，将大大有利于系统的恢复。
2.3本预案重点在于线路全跳闸情况下，全厂厂用电源消失如何进行机组的紧急启动，如何保证机组事故后液压操作系统的油压等。
在发生全厂停电事故后，必须按本预案要求迅速而有效地进行机组的黑启动操作，在事故处理指挥部的领导下，尽快恢复全厂对外送电。
3 应急预案内容
3.1应急指挥机构及其职责
3.1.1应急指挥机构的组成
组长：邓永洪
成员：代克涛张明涂立清
职责：
3.1.２应急指挥机构职责
（1）组织成立各应急小组；
（2）电网事故引起“黑状态”发生后，根据事故情况立即按本预案规定的程序，组织全厂力量赶赴现场进行事故处理，使损失降到最低限，迅速恢复机组稳定运行。
根据网络、设备及运行方式的变化及时修改本预案，修改后的方案仍需上报批准；
（3）负责公司调度中心报告本厂的事故情况和事故处理进展情况；
（4）在“黑状态”发生后，应立即组织各应急小组按职责分工，赶赴现场组织事故处理。
按照保设备的原则，保障安全停机，避免重大设备损坏事故，尽快恢复机组稳定运行；
（5）事故处理期间，要求各岗位尽职尽责，联络渠道要明确畅通，联络用语规范，认真做好有关情况的记录工作；
（6）厂房值班人员对事故发生的现象、设备损坏情况和事故处理经过一定要记录清楚；
（7）组织和提供事故恢复所需要的备品备件。
组织事故恢复所必需的生产车辆。
组织实施事故恢复所必须采取的临时性措施；
（8）完成造成应急黑启动事故（发生原因、处理经过、设备损坏和经济损失情况）调查报告的编写和上报工作；
（9）每年组织一次对本预案进行演习；
（10）各应急小组受上一级主管领导的指挥，负责本预案执行。
3.2 危急事件的预防
3.2.1产生黑启动事件的原因分析：
3.2.1.1电网崩溃、月沙线和月汉线路跳闸造成全厂停电后，１０KV厂用电也可能停电。
3.2.1.2当10KV线路停电检修或线路故障而只有月沙线和月汉线运行时，如到遇有线路事故时，将会造成全厂黑启动。
3.2.2预防发生黑启动事件的措施：
3.2.2.1增设备用保安电源（柴油发电机）；
3.2.2.2合理安排厂用系统的检修；单线路运行时制定好厂用电运行方案，确保厂用电源。
3.3应急预案的启动
3.3.1值长及时汇报站长，站长汇报公司领导，同时还要汇报上级调度部门。
3.3.2该预案由值长宣布启动。
3.3.3各运行岗位人员按照事件的预案进行处理。
3.3.4各应急小组人员立即到岗履行自己的职责。
3.3.5本预案的结束条件是：机组与系统恢复正常运行方式后结束本预案。
满足条件后由值长长宣布结束本预案，进入正常的运行管理轨道。
3.4 危急事件的应对
3.4.1应急机构及应急小组的工作要求
3.4.1.1发生全厂停电事故后，当值值长必须立即向站长汇报。
站长接到通知后，应立即紧急启动本预案，各就各位，组织事故的应急处理。
3.4.1.2运行值和检修班在当值值长的指挥下安排人员进入应急处理状态，并各就各位。
3.4.1.3通信应急小组，全力确保调度电话的畅通，确保厂内电话的畅通。
3.4.2黑启动预案的处理及要点
3.4.2.1黑启动处理原则
（1）发生黑启动事件时，有可能会造成机组进水口闸门下落，此时优先选择进水口闸门未下落和调速器油压高的机组进行启动；
（2）发生黑启动事件造成机组的进水口闸门全部下落的情况极其少，但出现此情况时，必须启动备用柴油发电机，首先提升进水口闸门。
（3）在同等情况下，由于2#机和3#机比较稳定，应优先开启2#机和3#机机，并把2#机或3#机作为带电站厂用电源的第一电源点。
（4）确定为系统崩溃事故后应立即将系统的所有开关断开。
（5）当出现交、直流电源同时消失时，应该先恢复直流电源。
3.4.2.2运行处理要点
（1）值长应急处理要点：
立即向站长汇报，根据故障现象与运行人员及时将故障设备隔离，首先要立即检查机组油压系统，决定使用保持油压较高的机组作为黑启动首选机组。
一旦机组启动建压成功，立即恢复部分厂用系统，根据调度命令，选择机组对线路进行相关操作。
（2）厂用电应急处理要点：
事故发生后，立即检查保护动作情况，及时向值长汇报。
根据机组建压带厂用电情况，立即派人对厂用电系统进行操作，除机旁屏电源、保护电源、调速器油泵、前池电源、部分防汛排水电源等重要负荷外，其它负荷切除，检查蓄电池浮充投入正常。
根据值长命令进行有关恢复送电的操作。
（3）交、直流电源全部消失时，立即将备用柴油发电机启动，恢复厂用交流电源，启动直流系统浮充。
3.5.根据现场恢复情况，由站长长宣布事故应急处理情况的终止，应急设备退出运行，恢复正常运行状态。
