开关电源的基本工作原理和实例 共22页

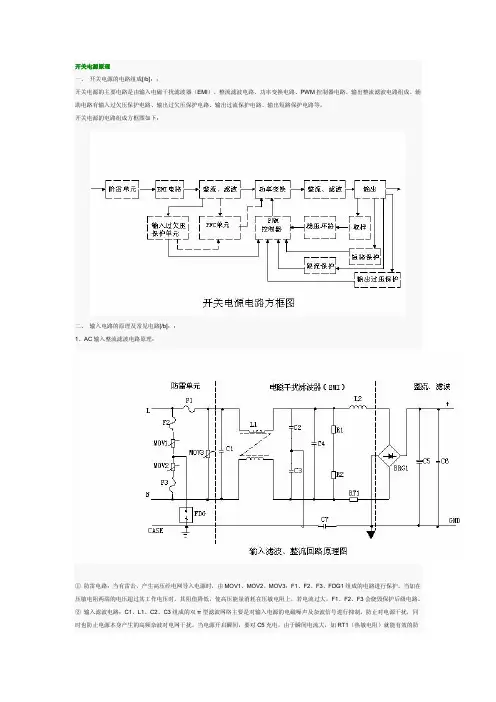

开关电源原理图精讲
开关电源原理一、开关电源的电路组成[/b]：：开关电源的主要电路是由输入电磁干扰滤波器（EMI）、整流滤波电路、功率变换电路、PWM控制器电路、输出整流滤波电路组成。
辅助电路有输入过欠压保护电路、输出过欠压保护电路、输出过流保护电路、输出短路保护电路等。
开关电源的电路组成方框图如下：二、输入电路的原理及常见电路[/b]：：1、AC输入整流滤波电路原理：①防雷电路：当有雷击，产生高压经电网导入电源时，由MOV1、MOV2、MOV3：F1、F2、F3、FDG1组成的电路进行保护。
当加在压敏电阻两端的电压超过其工作电压时，其阻值降低，使高压能量消耗在压敏电阻上，若电流过大，F1、F2、F3会烧毁保护后级电路。
②输入滤波电路：C1、L1、C2、C3组成的双π型滤波网络主要是对输入电源的电磁噪声及杂波信号进行抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰。
当电源开启瞬间，要对C5充电，由于瞬间电流大，加RT1（热敏电阻）就能有效的防止浪涌电流。
因瞬时能量全消耗在RT1电阻上，一定时间后温度升高后RT1阻值减小（RT1是负温系数元件），这时它消耗的能量非常小，后级电路可正常工作。
③整流滤波电路：交流电压经BRG1整流后，经C5滤波后得到较为纯净的直流电压。
若C5容量变小，输出的交流纹波将增大。
2、 DC输入滤波电路原理：①输入滤波电路：C1、L1、C2组成的双π型滤波网络主要是对输入电源的电磁噪声及杂波信号进行抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰。
C3、C4为安规电容，L2、L3为差模电感。
② R1、R2、R3、Z1、C6、Q1、Z2、R4、R5、Q2、RT1、C7组成抗浪涌电路。
在起机的瞬间，由于C6的存在Q2不导通，电流经RT1构成回路。
当C6上的电压充至Z1的稳压值时Q2导通。
如果C8漏电或后级电路短路现象，在起机的瞬间电流在RT1上产生的压降增大，Q1导通使Q2没有栅极电压不导通，RT1将会在很短的时间烧毁，以保护后级电路。
ATX开关电源工作原理与维修实例
ATX开关电源工作原理与维修实例ATX是计算机的工作电源，作用是把交流220V的电源转换为计算机内部使用的直流5V，12V，24V的电源。
本文对ATX电源的组成及工作原理做了详细的讲解，最后并附上ATX电源维修实例供大家参考，希望对大家解决ATX电源故障问题有所帮助。
ATX型电源电路的组成及工作原理ATX开关电源，电路按其组成功能分为：交流输入整流滤波电路、脉冲半桥功率变换电路、辅助电源电路、脉宽调制控制电路、PS-ON和PW-OK产生电路、自动稳压与保护控制电路、多路直流稳压输出电路。
请参照图1和ATX电源电路原理图。
1.PS-ON和PW-OK、脉宽调制电路PS-ON信号控制IC1的4脚死区电压，待机时，主板启闭控制电路的电子开关断开，PS-ON信号高电3.6V，IC10精密稳压电路WL431的Ur电位上升，Uk电位下降，Q7导通，稳压5V通过Q7的e、c极，R80、D25和D40送入IC1的4脚，当4脚电压超过3V时，封锁8、11脚的调制脉宽输出，使T2推动变压器、T1主电源开关变压器停振，停止提供+3.3V、±5V、±12V的输出电压。
受控启动后，PS-ON 信号由主板启闭控制电路的电子开关接地，IC10的Ur为零电位，Uk电位升至+5V，Q7截止，c极为零电位，IC1的4脚低电平，允许8、11脚输出脉宽调制信号。
IC1的输出方式控制端13脚接稳压5V，脉宽调制器为并联推挽式输出，8、11脚输出相位差180度的脉宽调制控制信号，输出频率为IC1的5、6脚外接定时阻容元件的振荡频率的一半，控制Q3、Q4的c极所接T2推动变压器初级绕组的激励振荡，T2次级它激振荡产生的感应电势作用于T1主电源开关变压器的一次绕组，二次绕组的感应电势经整流形成+3.3V、±5V、±12V的输出电压。
推动管Q3、Q4发射极所接的D17、D18以及C17用于抬高Q3、Q4发射极电平，使Q3、Q4基极有低电平脉冲时能可靠截止。
开关电源电路图原理讲解图解
开关电源电路图原理讲解图解一、开关电源的电路组成开关电源的主要电路是由输入电磁干扰滤波器（EMI）、整流滤波电路、功率变换电路、PWM控制器电路、输出整流滤波电路组成。
辅助电路有输入过欠压保护电路、输出过欠压保护电路、输出过流保护电路、输出短路保护电路等。
开关电源的电路组成方框图如下：二、输入电路的原理及常见电路1、AC 输入整流滤波电路原理：①防雷电路：当有雷击，产生高压经电网导入电源时，由MOV1、MOV2、MOV3：F1、F2、F3、FDG1 组成的电路进行保护。
当加在压敏电阻两端的电压超过其工作电压时，其阻值降低，使高压能量消耗在压敏电阻上，若电流过大，F1、F2、F3 会烧毁保护后级电路。
②输入滤波电路：C1、L1、C2、C3组成的双π型滤波网络主要是对输入电源的电磁噪声及杂波信号进行抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰。
当电源开启瞬间，要对C5充电，由于瞬间电流大，加RT1（热敏电阻）就能有效的防止浪涌电流。
因瞬时能量全消耗在RT1电阻上，一定时间后温度升高后RT1阻值减小（RT1是负温系数元件），这时它消耗的能量非常小，后级电路可正常工作。
③整流滤波电路：交流电压经BRG1整流后，经C5滤波后得到较为纯净的直流电压。
若C5容量变小，输出的交流纹波将增大。
2、DC 输入滤波电路原理：①输入滤波电路：C1、L1、C2组成的双π型滤波网络主要是对输入电源的电磁噪声及杂波信号进行抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰。
C3、C4 为安规电容，L2、L3为差模电感。
②R1、R2、R3、Z1、C6、Q1、Z2、R4、R5、Q2、RT1、C7组成抗浪涌电路。
在起机的瞬间，由于C6的存在Q2不导通，电流经RT1构成回路。
当C6上的电压充至Z1的稳压值时Q2导通。
如果C8漏电或后级电路短路现象，在起机的瞬间电流在RT1上产生的压降增大，Q1导通使Q2没有栅极电压不导通，RT1将会在很短的时间烧毁，以保护后级电路。

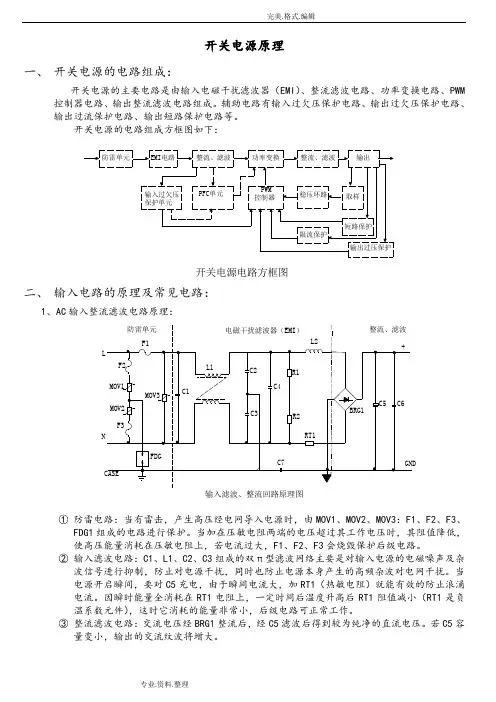

开关电源各模块原理实图讲解
开关电源原理一、开关电源的电路组成：开关电源的主要电路是由输入电磁干扰滤波器（EMI）、整流滤波电路、功率变换电路、PWMFDG1组成的电路进行保护。
当加在压敏电阻两端的电压超过其工作电压时，其阻值降低，使高压能量消耗在压敏电阻上，若电流过大，F1、F2、F3会烧毁保护后级电路。
②输入滤波电路：C1、L1、C2、C3组成的双π型滤波网络主要是对输入电源的电磁噪声及杂波信号进行抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰。
当电源开启瞬间，要对C5充电，由于瞬间电流大，加RT1（热敏电阻）就能有效的防止浪涌电流。
因瞬时能量全消耗在RT1电阻上，一定时间后温度升高后RT1阻值减小（RT1是负温系数元件），这时它消耗的能量非常小，后级电路可正常工作。
③整流滤波电路：交流电压经BRG1整流后，经C5滤波后得到较为纯净的直流电压。
若C5容量变小，输出的交流纹波将增大。
通。
如果C8漏电或后级电路短路现象，在起机的瞬间电流在RT1上产生的压降增大，Q1导通使Q2没有栅极电压不导通，RT1将会在很短的时间烧毁，以保护后级电路。
三、 功率变换电路：1、MOS 管的工作原理：目前应用最广泛的绝缘栅场效应管是MOSFET （MOS 管），是利用半导体表面的电声效应进行工作的。
也称为表面场效应器件。
由于它的栅极处于不导电状态，所以输入电阻可以大大提高，最高可达105欧姆，MOS 管是利用栅源电压的大小，来改变半导体表面感生电荷的多少，从而控制漏极电流的大小。
2、常见的原理图：3、工作原理：R4、C3、R5、R6、C4、D1、D2组成缓冲器，和开关MOS 管并接，使开关管电压应力减少，EMI 减少，不发生二次击穿。
在开关管Q1关断时，变压器的原边线圈易产生尖峰电压和尖峰电流，这些元件组合一起，能很好地吸收尖峰电压和电流。
从R3测得的电流峰值信号参与当前工作周波的占空比控制，因此是当前工作周波的电流限制。

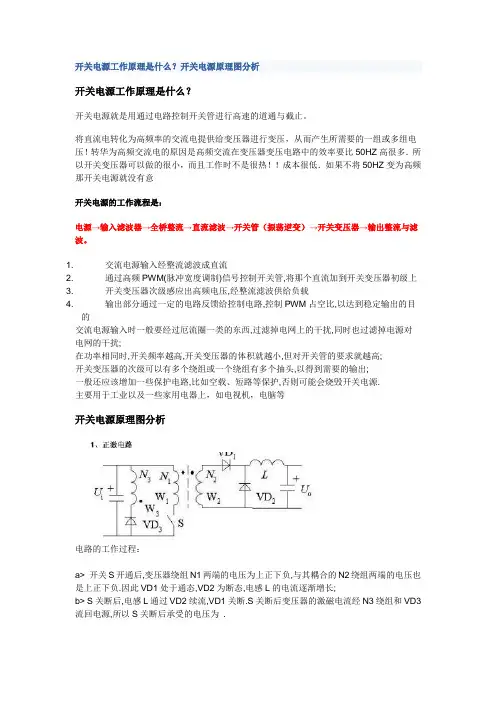

开关电源工作原理和原理图分析
开关电源工作原理是什么？开关电源原理图分析开关电源工作原理是什么？开关电源就是用通过电路控制开关管进行高速的道通与截止。
将直流电转化为高频率的交流电提供给变压器进行变压，从而产生所需要的一组或多组电压！转华为高频交流电的原因是高频交流在变压器变压电路中的效率要比50HZ高很多．所以开关变压器可以做的很小，而且工作时不是很热！！成本很低．如果不将50HZ变为高频那开关电源就没有意开关电源的工作流程是：电源→输入滤波器→全桥整流→直流滤波→开关管（振荡逆变）→开关变压器→输出整流与滤波。
1. 交流电源输入经整流滤波成直流2. 通过高频PWM(脉冲宽度调制)信号控制开关管,将那个直流加到开关变压器初级上3. 开关变压器次级感应出高频电压,经整流滤波供给负载4. 输出部分通过一定的电路反馈给控制电路,控制PWM占空比,以达到稳定输出的目的交流电源输入时一般要经过厄流圈一类的东西,过滤掉电网上的干扰,同时也过滤掉电源对电网的干扰;在功率相同时,开关频率越高,开关变压器的体积就越小,但对开关管的要求就越高;开关变压器的次级可以有多个绕组或一个绕组有多个抽头,以得到需要的输出;一般还应该增加一些保护电路,比如空载、短路等保护,否则可能会烧毁开关电源.主要用于工业以及一些家用电器上，如电视机，电脑等开关电源原理图分析电路的工作过程：a> 开关S开通后,变压器绕组N1两端的电压为上正下负,与其耦合的N2绕组两端的电压也是上正下负.因此VD1处于通态,VD2为断态,电感L的电流逐渐增长;b> S关断后,电感L通过VD2续流,VD1关断.S关断后变压器的激磁电流经N3绕组和VD3流回电源,所以S关断后承受的电压为 .c> 变压器的磁心复位:开关S开通后,变压器的激磁电流由零开始,随着时间的增加而线性的增长,直到S关断.为防止变压器的激磁电感饱和,必须设法使激磁电流在S关断后到下一次再开通的一段时间内降回零,这一过程称为变压器的磁心复位.正激电路的理想化波形:变压器的磁心复位时间为:Tist=N3*Ton/N1输出电压:输出滤波电感电流连续的情况下:Uo/Ui=N2*Ton/N1*T磁心复位过程:2、反激电路反激电路原理图反激电路中的变压器起着储能元件的作用,可以看作是一对相互耦合的电感.工作过程:S开通后,VD处于断态,N1绕组的电流线性增长,电感储能增加;S关断后,N1绕组的电流被切断,变压器中的磁场能量通过N2绕组和VD向输出端释放.S关断后的电压为:us=Ui+N1*Uo/N2反激电路的工作模式:电流连续模式:当S开通时,N2绕组中的电流尚未下降到零.输出电压关系:Uo/Ui=N2*ton/N1*toff电流断续模式:S开通前,N2绕组中的电流已经下降到零.输出电压高于上式的计算值,并随负载减小而升高,在负载为零的极限情况下, ,因此反激电路不应工作于负载开路状态.反激电路的理想化波形。

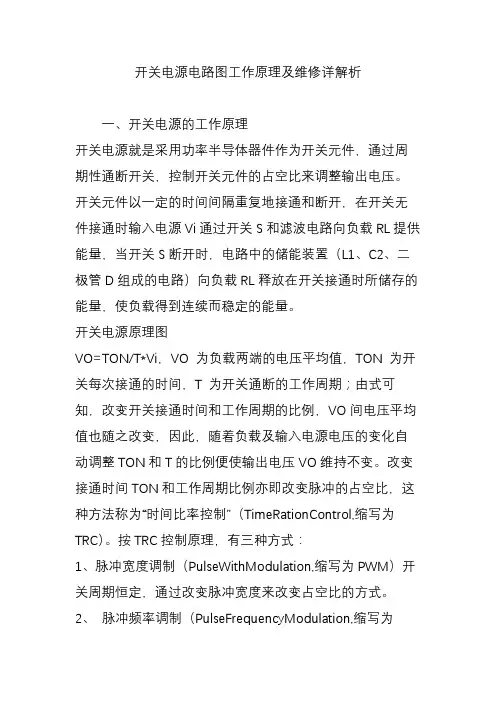

开关电源电路图工作原理及维修详解析
开关电源电路图工作原理及维修详解析一、开关电源的工作原理开关电源就是采用功率半导体器件作为开关元件，通过周期性通断开关，控制开关元件的占空比来调整输出电压。
开关元件以一定的时间间隔重复地接通和断开，在开关无件接通时输入电源Vi通过开关S和滤波电路向负载RL提供能量，当开关S断开时，电路中的储能装置（L1、C2、二极管D组成的电路）向负载RL释放在开关接通时所储存的能量，使负载得到连续而稳定的能量。
开关电源原理图VO=TON/T*Vi，VO 为负载两端的电压平均值，TON 为开关每次接通的时间，T 为开关通断的工作周期；由式可知，改变开关接通时间和工作周期的比例，VO间电压平均值也随之改变，因此，随着负载及输入电源电压的变化自动调整TON和T的比例便使输出电压VO维持不变。
改变接通时间TON和工作周期比例亦即改变脉冲的占空比，这种方法称为“时间比率控制”（TimeRationControl,缩写为TRC）。
按TRC控制原理，有三种方式：1、脉冲宽度调制（PulseWithModulation,缩写为PWM）开关周期恒定，通过改变脉冲宽度来改变占空比的方式。
2、脉冲频率调制（PulseFrequencyModulation,缩写为PFM）导通脉冲宽度恒定，通过改变开关工作频率来改变占空比的方式。
3、混合调制导通脉冲宽度和开关工作频率均不固定，彼此都能改变的方式，它是以上二种方式的混合。
二、开关电源的维修技巧和常见故障1、维修技巧开关电源的维修可分为两步进行：断电情况下，“看、闻、问、量”看：打开电源的外壳，检查保险丝是否熔断，再观察电源的内部情况，如果发现电源的PCB板上有烧焦处或元件破裂，则应重点检查此处元件及相关电路元件。
闻：闻一下电源内部是否有糊味，检查是否有烧焦的元器件。
问：问一下电源损坏的经过，是否对电源进行违规操作。
量：没通电前，用万用表量一下高压电容两端的电压先。
如果是开关电源不起振或开关管开路引起的故障，则大多数情况下，高压滤波电容两端的电压未泄放悼，此电压有300多伏，需小心。
开关电源工作原理及电路图
开关电源工作原理及电路图随着全球对能源问题的重视，电子产品的耗能问题将愈来愈突出，如何降低其待机功耗，提高供电效率成为一个急待解决的问题。
传统的线性稳压电源虽然电路结构简单、工作可靠，但它存在着效率低（只有40% －50%）、体积大、铜铁消耗量大，工作温度高及调整范围小等缺点。
为了提高效率，人们研制出了开关式稳压电源，它的效率可达85% 以上，稳压范围宽，除此之外，还具有稳压精度高、不使用电源变压器等特点，是一种较理想的稳压电源。
正因为如此，开关式稳压电源已广泛应用于各种电子设备中，本文对各类开关电源的工作原理作一阐述。
一、开关式稳压电源的基本工作原理开关式稳压电源接控制方式分为调宽式和调频式两种，在实际的应用中，调宽式使用得较多，在目前开发和使用的开关电源集成电路中，绝大多数也为脉宽调制型。
因此下面就主要介绍调宽式开关稳压电源。
调宽式开关稳压电源的基本原理可参见下图。
对于单极性矩形脉冲来说，其直流平均电压Uo取决于矩形脉冲的宽度，脉冲越宽，其直流平均电压值就越高。
直流平均电压Ｕ。
可由公式计算，即Uo=Um×T1/T式中Um为矩形脉冲最大电压值；T为矩形脉冲周期；T1为矩形脉冲宽度。
从上式可以看出，当Um 与T 不变时，直流平均电压Uo 将与脉冲宽度T1 成正比。
这样，只要我们设法使脉冲宽度随稳压电源输出电压的增高而变窄，就可以达到稳定电压的目的。
二、开关式稳压电源的原理电路1、基本电路图二开关电源基本电路框图开关式稳压电源的基本电路框图如图二所示。
交流电压经整流电路及滤波电路整流滤波后，变成含有一定脉动成份的直流电压，该电压进人高频变换器被转换成所需电压值的方波，最后再将这个方波电压经整流滤波变为所需要的直流电压。
控制电路为一脉冲宽度调制器，它主要由取样器、比较器、振荡器、脉宽调制及基准电压等电路构成。
这部分电路目前已集成化，制成了各种开关电源用集成电路。
控制电路用来调整高频开关元件的开关时间比例，以达到稳定输出电压的目的。
开关电源工作原理解析
开关电源工作原理解析开关电源是一种利用开关器件（如MOS管、IGBT等）周期性开关和关闭的方式，将输入电源的直流电压转换为需要的输出电压的电源。
开关电源具有转换效率高、尺寸小、重量轻、可靠性高等优点，在电子设备中得到了广泛应用。
开关电源的基本工作原理如下：首先，输入电源的交流电压经过整流得到直流电压，然后经过滤波电路得到稳定的直流电压。
这个直流电压被输入到开关电源的DC/DC变换器中，由开关器件进行开关操作，将直流电压转换成需要的输出电压。
最后，输出电压经过滤波电路得到稳定的输出直流电压。
开关电源的核心是开关器件，其中常用的开关器件有MOS管、IGBT等。
开关器件分为开关周期内导通和截止两个状态，通过高频开关操作改变开关器件的导通时间和截止时间，即可以控制输出电压的大小和稳定性。
开关电源分为两个主要工作状态：开关器件导通状态和开关器件截止状态。
在导通状态下，开关器件内部的电源电压与输入电源电压相等，此时开关器件开启，通过输出电感的电流逐渐上升，同时输出电容释放能量，为输出电路提供电源电压。
在截止状态下，开关器件内部的电源电压为零，此时开关器件关闭，输出电感上的电流逐渐下降，同时输出电容储存能量，为输出电路提供电源电压。
在实际开关电源中，还有一些辅助电路来提高整个系统的性能。
常见的辅助电路包括输入滤波电路、输出滤波电路、稳压电路、保护电路等。
输入滤波电路用于消除输入电源的干扰信号，保证输入电压的稳定性和纹波小；输出滤波电路用于平滑输出电压，提供稳定的输出电源；稳压电路用于保持输出电压的稳定性，提高系统的稳定性和可靠性；保护电路用于保护开关电源和被供电设备，如过载保护、短路保护等。
开关电源的优点主要体现在高效率、稳定性好、尺寸小等方面。
开关电源通过高频开关操作，可以实现高转换效率，这是由于开关器件导通时的电压损耗小，截止时的电流损耗小，同时还减少了电路中的热源。
在输出电压稳定性方面，开关电源具有较高的稳定性，能够较好地适应负载的变化，并通过反馈控制保持稳定输出。
开关电源原理及各功能电路详解
开关电源原理及各功能电路详解一、开关电源的电路组成开关电源的主要电路是由输入电磁干扰滤波器（EMI）、整流滤波电路、功率变换电路、PWM控制器电路、输出整流滤波电路组成。
辅助电路有输入过欠压保护电路、输出过欠压保护电路、输出过流保护电路、输出短路保护电路等。
开关电源的电路组成方框图如下：开关电源电路方框图二、输入电路的原理及常见电路1、AC输入整流滤波电路原理：输入滤波、整流回路原理图①防雷电路：当有雷击，产生高压经电网导入电源时，由MOV1、MOV2、MOV3：F1、F2、F3、FDG1组成的电路进行保护。
当加在压敏电阻两端的电压超过其工作电压时，其阻值降低，使高压能量消耗在压敏电阻上，若电流过大，F1、F2、F3会烧毁保护后级电路。
②输入滤波电路：C1、L1、C2、C3组成的双π型滤波网络主要是对输入电源的电磁噪声及杂波信号进行抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰。
当电源开启瞬间，要对C5充电，由于瞬间电流大，加RT1（热敏电阻）就能有效的防止浪涌电流。
因瞬时能量全消耗在RT1电阻上，一定时间后温度升高后RT1阻值减小（RT1是负温系数元件），这时它消耗的能量非常小，后级电路可正常工作。
③整流滤波电路：交流电压经BRG1整流后，经C5滤波后得到较为纯净的直流电压。
若C5容量变小，输出的交流纹波将增大。
2、 DC输入滤波电路原理：①输入滤波电路：C1、L1、C2组成的双π型滤波网络主要是对输入电源的电磁噪声及杂波信号进行抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰。
C3、C4为安规电容，L2、L3为差模电感。
② R1、R2、R3、Z1、C6、Q1、Z2、R4、R5、Q2、RT1、C7组成抗浪涌电路。
在起机的瞬间，由于C6的存在Q2不导通，电流经RT1构成回路。
当C6上的电压充至Z1的稳压值时Q2导通。
如果C8漏电或后级电路短路现象，在起机的瞬间电流在RT1上产生的压降增大，Q1导通使Q2没有栅极电压不导通，RT1将会在很短的时间烧毁，以保护后级电路。
开关电源原理及各功能电路详解
开关电源原理及各功能电路详解一、开关电源的电路组成开关电源的主要电路是由输入电磁干扰滤波器〔EMI〕、整流滤波电路、功率变换电路、PWM掌握器电路、输出整流滤波电路组成。
关心电路有输入过欠压保护电路、输出过欠压保护电路、输出过流保护电路、输出短路保护电路等。
开关电源的电路组成方框图如下：开关电源电路方框图二、输入电路的原理及常见电路1、AC输入整流滤波电路原理：输入滤波、整流回路原理图①防雷电路：当有雷击，产生高压经电网导入电源时，由 MOV1、MOV2、MOV3：F1、F2、F3、FDG1 组成的电路进展保护。
当加在压敏电阻两端的电压超过其工作电压时，其阻值降低，使高压能量消耗在压敏电阻上，假设电流过大， F1、F2、F3 会烧毁保护后级电路。
② 输入滤波电路：C1、L1、C2、C3 组成的双π型滤波网络主要是对输入电源的电磁噪声及杂波信号进展抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰。
当电源开启瞬间，要对 C5 充电，由于瞬间电流大，加 RT1〔热敏电阻〕就能有效的防止浪涌电流。
因瞬时能量全消耗在 RT1 电阻上，肯定时间后温度上升后 RT1 阻值减小〔RT1 是负温系数元件〕，这时它消耗的能量格外小，后级电路可正常工作。
③ 整流滤波电路：沟通电压经 BRG1 整流后，经 C5 滤波后得到较为纯洁的直流电压。
假设 C5 容量变小，输出的沟通纹波将增大。
2、 DC 输入滤波电路原理：① 输入滤波电路：C1、L1、C2组成的双π型滤波网络主要是对输入电源的电磁噪声及杂波信号进展抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰。
C3、C4为安规电容，L2、L3为差模电感。
② R1、R2、R3、Z1、C6、Q1、Z2、R4、R5、Q2、RT1、C7组成抗浪涌电路。
在起机的瞬间，由于C6的存在Q2不导通，电流经RT1构成回路。
当C6上的电压充至Z1的稳压值时Q2导通。
开关电源电路图工作原理及维修详解析
开关电源电路图工作原理及维修详解析一、开关电源的工作原理开关电源就是采用功率半导体器件作为开关元件,通过周期性通断开关，控制开关元件的占空比来调整输出电压。
开关元件以一定的时间间隔重复地接通和断开，在开关无件接通时输入电源Vi通过开关S和滤波电路向负载RL提供能量,当开关S断开时，电路中的储能装置（L1、C2、二极管D组成的电路）向负载RL释放在开关接通时所储存的能量，使负载得到连续而稳定的能量.开关电源原理图VO=TON/T＊Vi，VO 为负载两端的电压平均值，TON 为开关每次接通的时间，T 为开关通断的工作周期;由式可知，改变开关接通时间和工作周期的比例，VO间电压平均值也随之改变，因此,随着负载及输入电源电压的变化自动调整TON和T的比例便使输出电压VO维持不变。
改变接通时间TON和工作周期比例亦即改变脉冲的占空比,这种方法称为“时间比率控制”（TimeRationControl，缩写为TRC)。
按TRC控制原理,有三种方式：1、脉冲宽度调制(PulseWithModulation,缩写为PWM)开关周期恒定,通过改变脉冲宽度来改变占空比的方式。
2、脉冲频率调制（PulseFrequencyModulation,缩写为PFM）导通脉冲宽度恒定，通过改变开关工作频率来改变占空比的方式。
3、混合调制导通脉冲宽度和开关工作频率均不固定，彼此都能改变的方式，它是以上二种方式的混合。
二、开关电源的维修技巧和常见故障1、维修技巧开关电源的维修可分为两步进行：断电情况下，“看、闻、问、量” 看：打开电源的外壳，检查保险丝是否熔断,再观察电源的内部情况，如果发现电源的PCB板上有烧焦处或元件破裂，则应重点检查此处元件及相关电路元件.闻：闻一下电源内部是否有糊味，检查是否有烧焦的元器件.问：问一下电源损坏的经过，是否对电源进行违规操作.量：没通电前，用万用表量一下高压电容两端的电压先.如果是开关电源不起振或开关管开路引起的故障，则大多数情况下，高压滤波电容两端的电压未泄放悼，此电压有300多伏，需小心.用万用表测量AC电源线两端的正反向电阻及电容器充电情况，电阻值不应过低，否则电源内部可能存在短路。
图解开关电源工作原理
图解开关电源工作原理PC电源知多少个人PC所采用的电源都是基于一种名为“开关模式”的技术，所以我们经常会将个人PC电源称之为——开关电源(Switching Mode Power Supplies，简称SMPS)，它还有一个绰号——DC-DC转化器。
本次文章我们将会为您解读开关电源的工作模式和原理、开关电源内部的元器件的介绍以及这些元器件的功能。
●线性电源知多少目前主要包括两种电源类型：线性电源(linear)和开关电源(switching)。
线性电源的工作原理是首先将127 V或者220 V市电通过变压器转为低压电，比如说12V，而且经过转换后的低压依然是AC交流电;然后再通过一系列的二极管进行矫正和整流，并将低压AC交流电转化为脉动电压(配图1和2中的“3”);下一步需要对脉动电压进行滤波，通过电容完成，然后将经过滤波后的低压交流电转换成DC直流电(配图1和2中的“4”);此时得到的低压直流电依然不够纯净，会有一定的波动(这种电压波动就是我们常说的纹波)，所以还需要稳压二极管或者电压整流电路进行矫正。
最后，我们就可以得到纯净的低压DC直流电输出了(配图1和2中的“5”)配图1：标准的线性电源设计图配图2：线性电源的波形尽管说线性电源非常适合为低功耗设备供电，比如说无绳电话、PlayStation/Wii/Xbox等游戏主机等等，但是对于高功耗设备而言，线性电源将会力不从心。
对于线性电源而言，其内部电容以及变压器的大小和AC市电的频率成反比：也即说如果输入市电的频率越低时，线性电源就需要越大的电容和变压器，反之亦然。
由于当前一直采用的是60Hz(有些国家是50Hz)频率的AC 市电，这是一个相对较低的频率，所以其变压器以及电容的个头往往都相对比较大。
此外，AC市电的浪涌越大，线性电源的变压器的个头就越大。
由此可见，对于个人PC领域而言，制造一台线性电源将会是一件疯狂的举动，因为它的体积将会非常大、重量也会非常的重。
开关电源工作原理及电路图
开关电源工作原理及电路图)本文开关电源工作原理是开关电源工程师全力整理的原理分析，以丰富的开关电源案例分析，介绍单端正激式开关电源，自激式开关电源，推挽式开关电源、降压式开关电源、升压式开关电源和反转式开关电源。
随着全球对能源问题的重视，电子产品的耗能问题将愈来愈突出，如何降低其待机功耗，提高供电效率成为一个急待解决的问题。
传统的线性稳压电源虽然电路结构简单、工作可靠，但它存在着效率低（只有40% －50%）、体积大、铜铁消耗量大，工作温度高及调整范围小等缺点。
为了提高效率，人们研制出了开关式稳压电源，它的效率可达85% 以上，稳压范围宽，除此之外，还具有稳压精度高、不使用电源变压器等特点，是一种较理想的稳压电源。
正因为如此，开关式稳压电源已广泛应用于各种电子设备中，本文对各类开关电源的工作原理作一阐述。
一、开关式稳压电源的基本工作原理开关式稳压电源接控制方式分为调宽式和调频式两种，在实际的应用中，调宽式使用得较多，在目前开发和使用的开关电源集成电路中，绝大多数也为脉宽调制型。
因此下面就主要介绍调宽式开关稳压电源。
调宽式开关稳压电源的基本原理可参见下图。
对于单极性矩形脉冲来说，其直流平均电压Uo取决于矩形脉冲的宽度，脉冲越宽，其直流平均电压值就越高。
直流平均电压Ｕ。
可由公式计算，即Uo=Um×T1/T式中Um为矩形脉冲最大电压值；T为矩形脉冲周期；T1为矩形脉冲宽度。
从上式可以看出，当Um 与T 不变时，直流平均电压Uo 将与脉冲宽度T1 成正比。
这样，只要我们设法使脉冲宽度随稳压电源输出电压的增高而变窄，就可以达到稳定电压的目的。
二、开关式稳压电源的原理电路1、基本电路图二开关电源基本电路框图开关式稳压电源的基本电路框图如图二所示。
交流电压经整流电路及滤波电路整流滤波后，变成含有一定脉动成份的直流电压，该电压进人高频变换器被转换成所需电压值的方波，最后再将这个方波电压经整流滤波变为所需要的直流电压。
常见几种开关电源工作原理及电路图
常见几种开关电源工作原理及电路图————————————————————————————————作者：————————————————————————————————日期：一、开关式稳压电源的基本工作原理开关式稳压电源接控制方式分为调宽式和调频式两种，在实际的应用中，调宽式使用得较多，在目前开发和使用的开关电源集成电路中，绝大多数也为脉宽调制型。
因此下面就主要介绍调宽式开关稳压电源。
调宽式开关稳压电源的基本原理可参见下图。
对于单极性矩形脉冲来说，其直流平均电压Uo取决于矩形脉冲的宽度，脉冲越宽，其直流平均电压值就越高。
直流平均电压Ｕ。
可由公式计算，即Uo=Um×T1/T式中Um为矩形脉冲最大电压值；T为矩形脉冲周期；T1为矩形脉冲宽度。
从上式可以看出，当Um 与T 不变时，直流平均电压Uo 将与脉冲宽度T1 成正比。
这样，只要我们设法使脉冲宽度随稳压电源输出电压的增高而变窄，就可以达到稳定电压的目的。
二、开关式稳压电源的原理电路1、基本电路图二开关电源基本电路框图开关式稳压电源的基本电路框图如图二所示。
交流电压经整流电路及滤波电路整流滤波后，变成含有一定脉动成份的直流电压，该电压进人高频变换器被转换成所需电压值的方波，最后再将这个方波电压经整流滤波变为所需要的直流电压。
控制电路为一脉冲宽度调制器，它主要由取样器、比较器、振荡器、脉宽调制及基准电压等电路构成。
这部分电路目前已集成化，制成了各种开关电源用集成电路。
控制电路用来调整高频开关元件的开关时间比例，以达到稳定输出电压的目的。
２．单端反激式开关电源单端反激式开关电源的典型电路如图三所示。
电路中所谓的单端是指高频变换器的磁芯仅工作在磁滞回线的一侧。
所谓的反激，是指当开关管VT1 导通时，高频变压器Ｔ初级绕组的感应电压为上正下负，整流二极管VD1处于截止状态，在初级绕组中储存能量。
当开关管VT1截止时，变压器Ｔ初级绕组中存储的能量，通过次级绕组及VD1 整流和电容Ｃ滤波后向负载输出。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
反激式变换器不仅可以传输能量，还可以储存能量，无需利用输出电感和电容进 行储能，因此输出电感和电容规格比正激式小很多。
反激式开关管工作波形
相对于正激式变换器，反激式变换器的优缺点
反激式开关电源的优点 1、 反激式变换器中，变压器既具有具有变压和隔离的功能，还具有储能的作用； 2 、反激式变换器占空比变化范围宽，输出受输入电压影响小，适应宽输入电压范围； 3、 反激式变换器不需要加磁复位绕组； 4、 反激式变换器电路比较简单，体积比较小，成本也要低； 5、 反激式变换器一般多用于功率较小或是多路输出的场合 反激式开关电源的缺点 1、 反激式变换器的瞬态控制特性相对较差，不适合用在电压精度要求高的场合。 2、 由于反激式开关电源变压器具有储能的功能，变压器磁芯之间留有气隙，所以初级
需要满足防雷标准:EN 61000-4-5的要求
家用电器中电源的防雷通常属于2级甚至3级防雷，具体方案是： 1、增加防雷元件：根据不同的防雷要求，适当选择输入端保险丝Fuse、压 敏电阻ZNR的规格，规格越大则元件本身防雷效果越好；但规格过大时，就 无法对电源内部元件取到良好的保护作用；
在有特别要求的情况下，可选择气体放电管或陶瓷放电管(反应速度快、 可恢复)。 2、优化PCB LAYOUT:合理的走线，足够的安全距离，共模电感引脚焊盘增 加放电针等方法，可以有效的提高电源内部元件承受雷击的能力。
1
2
3
4
NTC1
D1
1N4007
1A 1000V
HV
T2
6
R11
CF
C15
N
R20
R4
C75100RC来自C1/4W102K
10D9
CF
MOF
C/C
500V
2A 10R
750K
100K
102K
L3
D
ZNR1 10D561K
1
R1 empty
T1 1 CX1 104K
4 D3
C2
1/2WS
1W
E/C 22uF
基准 电压
分压 取样
輸入回路：由EMI滤波、高压整流滤波、变压器初级、开关管MOSFET組成。 輸出回路：由变压器次级、输出整流、滤波等组成； 控制回路：由低压电子元器件組成.
输入回路与输出回路两者间采用变压器进行隔离，既可以实现高低电压间的转换， 又可以确保人身与低电压器件的安全。
开关电源的防雷设计
R21 + CF
450V
750K
1KV
7 2
D8
275V 2
3
1N4007
D2
1/2WS
D11
FR107
1
2
D6
C16 JUMPER
合、成本高） 七 LLC谐振转换式（LLC Resonant Converter) （适合要求高效率、低EMI干扰场
合、成本高）
正激式变换器的工作原理
正激式变换器的典型电路
工作原理(只分析常态)： 当开关K闭合时，变压器的初级线圈N1被直流电压激励，线圈N1电压为上正下负；次级线圈N2感
应的电压也为上正下负，二极管D1导通，通过电感L给负载R供电和给电容C充电。 当开关K断开时，变压器的初级线圈N1产生很大的反电动势电压，为了防止变压器初级线圈产生
Cy (Cy 1+Cy 2)
噪源
声
22LLDk Cx2
差
Cy CCyy11+CCyy22
模 噪
声
共模衰减 等效电路
差模衰减 等效电路
开关电源IC的选用
1、集成IC方案：(IC内部集成了PWM控制器和MOS管)
优点：IC外围元件数量少,产品一致性较好，便于LAYOUT和生产； 缺点：IC输出功率已固定，参数选择的灵活性较差；由于集成了功
的反电动势把开关管击穿，正激式变压器开关电源的变压器增加一个反电动势吸收绕组；同时，次级 二极管也截止，由于次级电感L电流不能突变，通过二极管D2继续给负载供电；同时电容C也为负载供 电。
正激式变换器只有传输能量的功能，储存能量是通过次级的电感L和电容C来完成的。
反激变换器的工作原理
工作原理（只分析常态）：
率元件MOS，散热效果差，不适用大功率电源。
2、分离IC方案：（IC内部仅有PWM控制器，外围需要增加MOS管）
优点：搭配外部的MOS管，可应用于更大功率的电源需求，外围元 件参数灵活，可根据具体需求增加或删减部分功能；
缺点：控制IC外围元件数量多，不便于LAYOUT和生产。
集成MOS管和PWM的IC (LD7660J)（海信STI5197）
当开关管VT1 导通时，高频变压器Ｔ初级绕组 的感应电压为上正下负，次级绕组的感应电压为上 负下正，整流二极管VD1处于截止状态，此时初级绕 组中储存能量。
反激式变换器的典型电路
当开关管VT1截止时，由于电感电流不能突变， 高频变压器Ｔ初级绕组的感应电压为上负下正，次 级绕组的感应电压为上正下负；变压器Ｔ初级绕组 中存储的能量，通过次级绕组及VD1 整流和电容Ｃ 滤波后向负载输出。
和次级线圈的漏感都比较大，开关电源变压器的工作效率较低。
结合机顶盒对供电电源的要求，我们一般选用反激式变换器作为机顶盒电源的拓扑。
反激式开关电源基本框图
AC 输入
EMI 滤波
整流 桥
输入 电容
隔离 变压器
启动 电路
PWM 控制器
开 关 管
二极管 整流
电容电 感滤波
直流 输出
反馈 限流
反馈 回路
光电 耦合器
开关电源基本原理和实例
2019-11-22
开关电源基本拓扑
一 正激转换式（Forward Converter) （适合输出电压精度要求高的场合） 二 反激转换式（Flyback Converter)（适合功率较小或是多路输出的场合） 三 推挽转换式（Push-Pull Converter)（适合用于低电压输入场合，电压特性好） 四 半桥转换式（Half-Bridge Converter)（适合中大功率输出场合、成本高） 五 全桥转换式（Full-Bridge Converter) （适合大功率输出场合、成本高） 六 准谐振转换式（Quasi-Resonant Converter) （适合要求高效率、低EMI干扰场
开关电源的防雷设计
保险丝Fuse、压敏电阻ZNR
1、合理的走线 2、足够的安全距离 3、共模电感引脚焊盘增加放电针等方法
常用的EMI滤波器拓扑
LLcC
LDk
L
50Ω
Cx1
E
50Ω
N
Cy1 干干扰源
Cx2
扰
Cy2 源
L、N
E
L 100Ω
E
N
LLcC 25Ω
LLCc Cx1
LLDk //22
共
模干扰
