汽车电器-电动后视镜构造与维修
汽车电动后视镜检修

提供驾驶员清晰的侧方和后方视 野,增强行车安全性。
电动后视镜的工作原理
工作原理
电动后视镜内部装有微型电动机和减 速齿轮,通过调节电路控制镜片转动 ,实现镜片角度的调节。
调节方式
驾驶员可通过车内控制开关或语音控 制调节后视镜角度。
电动后视镜的类型与特点
01
02
03
04
类型
包括手动调节和自动调节两种 类型,其中自动调节又分为单 曲率后视镜和双曲率后视镜。
在测试后视镜电路和电机时, 遵循安全操作规程,并确保测
试仪正确连接。
安全操作规程
01
在进行检修之前,确保 车辆已经关闭并处于安 全状态,并拉起驻车制 动器。
02
在拆卸后视镜镜片和外 壳时,小心不要割伤手 指或损坏其他部件。
03
在清洁后视镜镜片和外 壳时,避免使用过于粗 糙的布或含有化学物质 的清洁剂。
更换损坏部件
如发现有损坏的部件,应及时更换,避免故 障扩大。
避免过度使用
避免频繁调节电动后视镜,以免造成电机过 载或损坏。
保养与维护建议
润滑电机
定期对电动后视镜的电机进行润滑,保证其正常运转。
检查线路
定期检查电动后视镜的线路是否完好,如有破损或老化应及时更换。
调整角度
根据需要调整电动后视镜的角度,保证驾驶员的行车安全。
04
汽车电动后视镜检修实例分
析
实例一:某品牌轿车电动后视镜无法调节
故障描述
故障分析
该品牌轿车在调节电动后视镜时,发现后 视镜无法正常调节,无法通过按钮控制后 视镜的上下左右转动。
可能的原因包括电动后视镜电机损坏、控 制电路故障、相关连接线路断路或短路等 。
汽车车身电气检修-电动后视镜

电动后视镜是指车外两侧的后视镜,
在需要调节视角时驾驶员可以不必下
车,而在车内通过电动按钮就可以调
节。操作起来既方便又安全,现在大
部分轿车的后视镜都是电动调节的,
有些高级的还带有加热除霜功能。
一、电动后视镜的组成及结构
汽车电动后视镜一般由镜片、驱动电机、控
制电路及控制开关等组成。
丰 田 卡 罗 拉 后 视 镜 电 路 图
右 侧 后 视 镜 左 转 电 流 流 向
右 侧 后 视 镜 右 转 电 流 流 向
右 侧 后 视 镜 上 翻 电 流 流 向
右 侧 后 视 镜 下 翻 电 流 流 向
故障案例
• 有一丰田卡罗拉车主反映,其两侧电动后 视镜不能工作,假设你是一名维修工,请 结合刚才所学知识,根据丰田卡罗拉电动 车窗电路图分析可能出现故障的地方,并 在书上第51页写出检测流程。
设备认识
电动后视镜工作原理
• 有左右两侧后视镜,每组后视镜里面有两 个电机,通过改变电机的电流方向从而实
现后视镜的上翻、下翻;左转、右转动作。
左 侧 后 视 镜 左 转 电 流 流 向
左 侧 后 视 镜 右 转 电 流 流 向
左 侧 后 视 镜 上 翻 电 流 流 向
左 侧 后 视 镜 下 翻 电 流 流 向
2015-5-31
15/10
三、防眩目后视镜
当汽车夜间行驶时,后面车辆
的前照灯灯光可能会通过后视镜反 射到驾驶员眼睛里,造成安全隐患,
因此有些轿车后视镜内装有自动防
炫目功能。
汽车挂倒挡时能自动取消防炫目功能

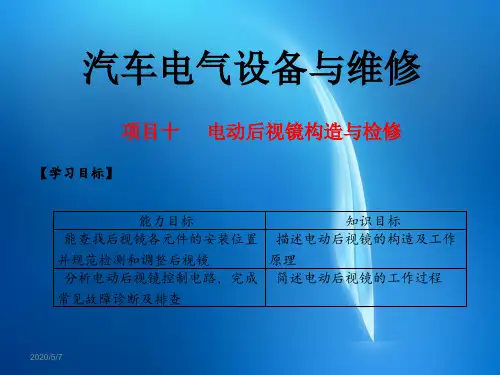

汽车电气设备与维修 项目10. 电动后视镜构造与检修

项目十 电动后视镜构造与检修
【学习目标】
能力目标
知识目标
能查找后视镜各元件的安装位置 描述电动后视镜的构造及工作
并规范检测和调整后视镜
原理
分析电动后视镜控制电路,完成 简述电动后视镜的工作过程
常见故障诊断及排查
2019/5/25
一、电动后视镜的概述 1.电动后视镜的组成:
主要由永磁式双向直流电动机、控制开关和传动机构等组成
后视镜开关损坏 电动机损坏 搭铁不良
一侧电动后视镜上下方向不能动 一侧电动后视镜左右方向不能动
上下调整电动机损坏 搭铁不良
左右调整电动机损坏 搭铁不良
更换 更换 修理
更换 修部件及总成拆卸
1.后视镜电动机的拆卸 (1)用手将镜片由底部向 外用力取出,向下取下后 视镜镜片。
(4)调整左侧后视镜上转 按M22“上”调整,其电路回路为:蓄电池正极→点火开 关→熔断丝→M22上“l 2”接线柱的“1”→M22的左“1 2 3”接线柱的中部的“1-1”→左侧上下电动机→M22右 侧的“1^1”→M22的右“1 2 3”接线柱的“1” →M22上 “l 2”接线柱的“2”→ 搭铁→蓄电池负极。
任务1 电动后视镜故障检测与修复
(2)取下后视镜镜片后 即可看见电动后视镜的传 动机构
(3)用十字螺丝刀 拧松传动机构总成的 3个固定螺丝。
(4)取下传动机构总成。
(5)从后面取下一个电 动机的插接器,并取下电 动机
2. 后视镜总成的更换 (1)拆下前门内部装饰板。
(2)将后视镜插接器分离。
(3)从车门外部取下后视镜 固定螺钉,即可取下后视镜总 成。
2.镜片加热原理
后视镜的电热片
3.后视镜电动折叠
汽车电动后视镜检修

两个电机驱动上下及左右转动。
分类方式
类型
内后视镜
特点
一般在驾驶室的前上方,用于观察车内 或透过后车窗观察车后方 分左右一般装在车门或者前立柱附近, 用于观察道路两侧 安装在车身外部的车前或车后部位,用 于观察车前或车后地面 不失真,但后视范围小 后视范围大,但物体映像缩小失真 基本不存在失真和盲区问题,但成本高 反射膜为铝或银,无防眩功能
汽车车身电器检修
1
2 3
电动后视镜检修
电动雨刮检修
电动天窗检修
电 机
4
5
电动座椅检修
电动车窗检修
1、电动后视镜的组 成、各部分功用 2、电动后视镜工作 原理、控制方法 3、电动后视镜系统 的故障诊断
1、正确拆装电动后 视镜系统各部件
知 识 目 标
能 力 目 标
2、检测判断电动后 视镜各部件性能 3、诊断和排除常见 故障
1、找出图示 电路的错误 2、如何判断 电动后视镜 开关各端子
自动防眩目后视镜的原理 请勿遮盖光照传感器,否则将取消自动防眩目操作。
自动防眩目后视镜固然能防 眩目,但在从车库倒车出来 时,由于车后面的光线较强 而车前面光线弱,此时后视 镜如变暗就不利于倒车时看 清车后情况,因此一些汽车 便设计成当汽车挂倒档时能 自动取消防眩目功能,或者 也可以用开关手动取消该功 能。
打开汽车点火开关或,操作电动后视镜开关,发现左右电动后视镜上下、左
右方向均不能转动。
电动后视镜的组成
电动后视镜的分类
电动后视镜的自动调节 电动后视镜的自动防炫目
电动后视镜的控制电路
电动后视镜的工作原理
后视镜主要是确保行车或倒车安全,内后视镜还可以防止后方车辆 引起的炫目;后视镜加热器与后窗除霜器电路接通。 组成部分:镜片、驱动电机、控制电路、操纵开关。
汽车电气设备构造与维修73-2-6汽车电动后视镜构造与检修电子教材 图文

任务6 汽车电动后视镜构造与检修5 电动后视镜驾驶员调整后视镜的位置比较困难,特别是乘客车门一侧的后视镜。
使用电力控制系统能很方便的解决这个问题,驾驶员只需在驾驶位置上操纵电动后视镜开关,就可获得理想的后视镜位置。
5.1 电动后视镜的组成及结构汽车的电动后视镜一般由镜片、驱动电动机、控制电路及操纵开关等组成。
在每个后视镜镜片的背后都有两个可逆电动机,可操纵其上下及左右运动。
通常垂直方向的倾斜运动由一个永磁电动机控制,水平方向的倾斜运动由另一个永磁电动机控制。
后视镜的结构和典型开关分别如图2-81a和2-82所示。
课件a) b)图2-81 电动后视镜的结构和控制开关示意图5.2 控制电路及工作原理下面以北京现代索纳塔轿车和本田雅阁轿车的电动后视镜电路为例,说明电动后视镜的控制电路的工作原理。
5.2.1 北京现代索纳塔轿车电动后视镜电路如图2-82所示为北京现代索纳塔轿车的双后视镜控制电路。
图2-122所示为其电动后视镜的开关及其连接器的端子图。
每个后视镜都用一个独立的开关控制。
操纵开关能使一个电动机单独工作,也可使两个电动机同时工作。
图2-82 北京现代索纳塔轿车电动后视镜电路图2-83 电动后视镜开关及其连接器的端子图电路分析:首先说明电动后视镜开关中用实线框和虚线框分别表示操作时总开关内部的联动情况。
在这里我们只讨论一侧后视镜中一个电动机的工作情况。
若要调节左后视镜垂直方向的倾斜程度,按下“升/降”按钮。
(1)“升”的过程 实线框“升/降”开关中的箭头开关均和“升”接通,此时电流的方向为:电源→熔丝30→开关端子3→“升右”端子→选择开关中的“左”→端子7→左电动后视镜连接端子8→“升/降”电动机→端子6→开关端子5→升1→开关端子6→搭铁,形成回路,这时左后视镜向上旋转运动。
(2)“降”的过程 实线框“升/降”开关中的箭头开关均和“降”接通,此时的电流方向为:电源→熔丝30→开关端子3→降1→开关端子5→左电动后视镜连接端子6→升/降”电动机→“左电动后视镜连接端子8→开关端子7→选择开关中的“左”→“降左”端子→开关端子6→搭铁,形成回路,此时后视镜向相反的方向旋转。
汽车电气设备构造与维修72-2-6汽车电动后视镜构造与检修 图文

汽车电气设备构造与检修
电动后视镜的功能
驾驶员坐在驾驶室座位上直接获取汽车后方、侧方等外部信息 加热除霜功能 自动折叠功能 记忆储存功能 带刮水器、洗涤器功能 带测距和测高功能
4
汽车电气设备构造与检修 电动后视镜的组成、结构
5
汽车电气设备构造与检修
电 动 后 视 镜 控 制 电 路
汽车电气设备构造与检修
汽车电动后视镜检修
1
汽车电气设备构造与检修
电动后视镜检修
学习目标
能描述电动后视镜的功能、组成及结构 能看懂电动后视镜的控制电路 能根据后视镜的控制电路分析后视镜的工作过程 能根据后视镜控制电路图进行后视镜常见电气系统故障诊断
2
汽车电气设备构造与检修 电动后视镜的功能
6 图2-100 北京现代索纳塔轿车电动后视镜电路
汽车电气设备构造与检修
电
a制
b
电
路
7
图 2 一 101本田雅阁轿车电动后视镜电路
c
汽车电气设备构造与检修
8
汽车电气设备构造与检修
9
汽车电气设备构造与检修
图2-102 丰田皇冠非伸缩式电动后视镜电路
10
汽车电气设备构造与检修 电动后视镜的控制电路
a
b
11
c 图 2 一 103 丰田皇冠轿车可伸缩式电动后视镜控制系统电路图
汽车电气设备构造与检修
12
图2-104 LS400车外后视镜电子控制系统电路
汽车电气设备构造与检修 课堂总小结
1、电动后视镜的功能、组成及结构 2、4款车型电动后视镜的控制电路及工作过程分析
13
汽车电气设备构造与检修 课后作业
问题1:电动后视镜由哪些元件组成? 问题2:每侧电动后视镜后面有几个电机,分别起什么作用? 问题3:分析实训指导书上威驰车电动后视镜的电路,并根据电路分
任务八 电动后视镜检修ppt课件

一般装在驾驶室内的前上 方 一般装在车门或者前立柱 附近 安装在车身外部的车前或 车后部位
常用来作内后视镜
常用作外后视镜和下视镜
主要用作驾驶员侧的后视 镜
5
分类 方式
按防眩 目功能 不同
类 型 普通 内后 视镜
防眩 目型 内后 视镜
棱形防眩目内 后视镜
平面防眩目内 后视镜
液晶式防眩目 内后视镜
特点
要原因有:熔断丝断开、后视镜控制开关故障、线束或连接器故障。 (2)某一侧电动后视镜不动
某一侧电动后视镜不动的故障原因有:电动后视镜控制开关损坏、后视镜 电动机故障、线束或连接器故障。
:BBS1113
17
(3)某一侧电动后视镜不能上、下调整 某一侧电动后视镜不能上、下调整的故障原因有:电动后视镜控制开关损
(1)电动后视镜控制开关的检测 用万用表的电阻挡或试灯检查控制开关线束连接器各端子在不同状态时的
导通性,其导通情况应符合标准规定,若检查结果不符合规定,应更换开关。
:BBS1113
20
左侧后视镜处于各不同状态时控制开关各端子的导通情况
右侧后视镜处于各不同状态时控制开关各端子的导通情况
:BBS1113
电动后视镜的分类
特点
安装位置
用于驾驶员观察车内部情况或者透过后门窗观察汽车后方 的道路状况
用于驾驶员观察道路两侧后方情况
用于驾驶员观察车前或车后地面的情况
镜面为一平面,用其观察到的物体映像不会失真,可以真 实反映车后物体的外形和实际距离。后视范围小,视觉盲 区过大 镜面为一球面,后视范围大,但是后视物体映像缩小失真, 不能真实反映车后物体大小和实际距离 镜面球面部分采用较大的曲率半径,基本上解决了失真和 盲区的问题,兼具有前两者的优点,但是其制造工艺复杂, 成本昂贵
汽车电器-电动后视镜构造与维修

电动后视镜构造与维修学习目标(1)掌握电动后视镜的结构原理;(2)掌握电动后视镜的工作原理。
(3)掌握电动后视镜的常见故障。
1.后视镜的种类作用;后视镜是驾驶员坐在驾驶室座位上直接获取汽车后方、侧方和下方等外部信息的工具。
为了驾驶员操作方便,防止行车安全事故的发生,保障人身安全,各国均规定了汽车上必须安装后视镜,且所有后视镜都必须能调整方向。
2.后视镜的种类1)按安装位置分类(1)内后视镜:内后视镜是为不用太大地变换驾驶中向前的视线即可确认后方情景的镜子。
(2)外后视镜:乘用车一般将外后视镜装在车门上。
日本国内用车也有装在翼子板上。
内后视镜外后视镜(3)下视镜:下视镜,可以使司机在驾驶座上正前方的镜子内看到汽车车身下的前后轮以外的地方,可以使司机在倒车和启动前进时看到它前后轮及车身旁是否有人或障碍物,以免伤人、物和损坏车辆,给司机以方便和安全。
下视镜2)按后视镜的镜面形状分类可分为平面镜、球面镜和双曲率镜面三大系列。
另外还有一种棱形镜,棱形镜的镜表面平坦,但其横截面为棱形,通常用作防眩目型的内后视镜。
3)按后视镜的调节方式分类可以分为车外调节和车内调节2种。
(1)车外调节式这种方式是在停车状态下,通过用手直接调节镜框或镜面的位置的方式来完成视角的调节,该方式费时费力,很难方便地一次性完成,驾驶员需在座位上用手伸出车窗外调节,在行车、雨天等情况下调节很不方便。
一般的大型汽车、载货汽车和低挡客车都采用车外调节方式,以降低成本。
(2)车内调节式这种方式可为驾驶员在行驶过程中调节后视镜,观察后视野提供较为方便的条件。
中、高挡轿车大都采用车内调节方式。
该方式又分为手动调节式(钢丝索传动调节或手柄调节)和电动调节式2种。
手动调电动调节由于后视镜的位置直接关系到驾驶员能否观察到车后的情况,而驾驶员调整它的位置又比较困难,尤其是前排乘客车门一侧的后视镜。
因此,现代汽车的后视镜基本都为电动的,由电气控制系统来操纵。
汽车电气设备构造与维修74-2-6汽车电动后视镜构造与检修 图文

实训项目9 电动后视镜构造与检修一、实训任务1.能利用电动后视镜的选择开关和调整开关进行轿车电动后视镜的调整操作;2.能说出所实训车型电路图中各个符号所代表的含义;3.能对照别克EXCELLE轿车电动后视镜电路图找出各保险丝、电动机的安装位置;4.能对照别克EXCELLE轿车电动后视镜电路图找出电动后视镜选择开关和调整开关的安装位置,能进行控制开关的检查及更换,并能分析控制开关损坏后可能引起的故障。
二、实训时间本项目训练时间90min,实训考核时间40分钟,可以在操作过程中随时对每个小组的1~2名学员进行抽考,抽考过程中同组的其他学员可以帮助分析问题,但不能直接给出结果,此项作为评价小组沟通协调能力的重要依据,指导教师从而作出对整个小组的成绩评价。
三、实训准备1.别克EXCELLE轿车1辆,蓄电池充足;2.所准备车辆的电路图册1份,学员自备;3.数字万用表4个,每小组1个;4.常规拆装工具:一字、十字改刀各1把、8-10开口扳手1把;5.维修导线2根;四、技术标准与要求1.拔插保险丝、继电器、插接器、电器元件时断应先断开点火开关,切勿带电作业;2.断开插接器时,需先解除插接器的锁止机构,防止强拉硬拽损坏线束及插接器;3.在进行元件拆装时,要先查阅维修手册弄清拆装的步骤,严禁擅自粗暴操作,以免损坏元件;4.在用蓄电池进行电动机通电检查时,当电机已经动作到极限位置后,应及时的断开电源,防止长时间通电损坏电机。
5.进行装饰盖板拆装时,切勿用工具强行撬动,应用小一字改刀撬开一条缝隙后用手逐渐取下装饰盖,防止划伤装饰盖。
五、安全注意事项1.车辆移动必须由实训指导教师完成,学员不能擅动车辆;2.车辆在起动之前,确认已经挂入空档,车辆轮胎下已放好挡块,并且拉好手刹。
六、实训指导电动后视镜主要由直流电机、车镜支架、连接机构、镜面玻璃等构成,如图所示。
,每个后视镜安装两个,一个电机控制上下方向的转动,另一个电机都用一个独立控制开关,控制杆可多方向移动,可使一个电机工作的电动后视镜还带有伸缩功能,由伸缩开关控制伸缩电动机工作,使后视镜伸出花冠电动后视镜除具有对左/右、上/下的控制外,还具有伸缩控制功能,就是驾驶员可在停车时使后视镜处于与车身平行放置的状态(即收拢),也可在行驶时使后视镜处于正常的放置状态(即复位)。
M4-12.电动后视镜检修

M4电气系统 4—车身电气
M4-12 电动后视镜检修
1
课堂管理
禁止吸烟
积极参与
手机静音
准时出席
实习准则
记录要点
2
任务要求
能够阐述后视镜系统 能够描述工作原理 能够掌握系统检查与调整 完成 M4-12:电动后视镜检修练习单
3
相关知识
电动后视镜
思考:后视镜的功能?
后视镜具有记忆功能,设置座椅位置时同时记录后视镜位置。
12
任务总结
能够阐述后视镜系统 能够描述工作原理 能够掌握系统检查与调整
13
14
4
相关知识
加热除霜功能
5
相关知识
位置记忆功能设置
后视镜的记忆功能与座椅的记忆功能是一起的, 一共可以记忆3组位置。 调节座椅和外后视镜的位置。 按下SET键,然后在5S内按下记忆位置按钮1、2或 3中的某一个,按下SET键时蜂鸣器响一声,再按 下任意一个记忆位置按钮(1、2、3)蜂鸣器响两 声,假如您想重新设置记忆位置,只需重复以上 操作即可。
6
相关知识
后视镜自动下翻设置
在P档时调整右侧后视镜下翻到达的角度。 通过方向盘上的按键QUIT进入多信息显示状 态并使用ENTER选择自动下翻功能和记忆下翻 角度。 按方向盘上的QUIT键,仪表发出一声提示音。 操作后视镜开关调整右侧后视镜到正常位置。
7
相关知识
控制电路
E系列后视镜电机
由后视镜开关获取电 源和回路。 其中后视镜的折 叠功能由BCM接收开 关信号,BCM控制折 叠电机带动电源和回 路。
8
Байду номын сангаас
相关知识
控制电路
汽车电动后视镜不能调整故障的检修

任务4 电动后视镜不能调整故障的检测与修复
一、预备知识
1、电动后视镜的结构
电动后视镜是由后视镜、后视镜调整器构 成。
其中,后视镜调整是由2台永磁式直流电 动机来调整后视镜上下、左右方向的装置, 它由永磁式直流电动机、联动机构、霍尔位 置传感器及控制器组成。
电动后视镜组成
驾驶员通过控制器发出调整后视镜角度位 置指令给永磁式直流电动机,永磁式直流电 动机驱动联动机构以达到调整后视镜的角度 位置,并通过霍尔传感器进行后视镜所在位 置控制。
结构分解图
装配关系示意图
奇瑞B11外后视镜
结构分解示意图
装配关系示意图
2、电动后视镜控制电路
丰田皇冠轿车后视镜控制系统电路
桑塔纳2000轿车后视镜控制电路
北京现代索 纳塔轿车后
视镜
二、实训知识
1、使用/操作方法
• 1、调节总成的镜面角度,以满足不同驾驶员视野
的要求。
• 2、拨动翻转手柄,调节镜面上、下角度,防止眩
目。
2、注意事项
• 手工调节次数超出标准规定次数,操纵力将降低。
3、开关及其连接器的端子检修
● ● 向下调整 ● ● 向上调整
● ● 向右调整
● ● 向左调整
右 左 向下 向上 右下 左上
触点 调整状态
电动后视镜控制开关的工作状态。
任务八电动后视镜检修

某一侧电动后视镜不动的故障原因有:电动后视镜控制开关损坏、后视镜 电动机故障、线束或连接器故障。
:BBS1113
(3)某一侧电动后视镜不能上、下调整 某一侧电动后视镜不能上、下调整的故障原因有:电动后视镜控制开关损
一般装在驾驶室内的前上 方 一般装在车门或者前立柱 附近 安装在车身外部的车前或 车后部位
常用来作内后视镜
常用作外后视镜和下视镜
主要用作驾驶员侧的后视 镜
分类 方式
按防眩 目功能 不同
类 型 普通 内后 视镜
防眩 目型 内后 视镜
棱形防眩目内 后视镜
平面防眩目内 后视镜
液晶式防眩目 内后视镜
特点
安装位置
:BBS1113
:BBS1113
(三)电动后视镜的工作原理
• 1、非伸缩式电动后视镜 • 2、可伸缩式电动后视镜 • 3、带除霜器的电动后视镜
:BBS1113
9
1、丰田皇冠非伸缩式电动后视镜
:BBS1113
10
:BBS1113
11
2、可伸缩式电动后视镜
• 普通电动后视镜 + 后视镜伸缩开关 + 伸缩控制继电器 + 电动机
:BBS1113
汽车电路与电子系统 诊断检测与修复
任务八:电动后视镜结构与检修
2015年
一、任务分析
后视镜是汽车必备的安全装置之一,目前的中、高档轿车大多采用电动后视镜, 驾驶员可通过控制开关来调整后视镜的角度,以达到观察车后情况的最佳位置.
:BBS1113
其功能主要有以下几个方面: 1.后视镜的记忆存储功能 2.后视镜的加热除霜功能 3.后视镜的自动折叠功能 4.具有测距和测速功能的后视镜
汽车电动后视镜常见故障的检修

电压值,是否在规定范围内?
14V
至步骤5 至步骤4
4 修理保险丝E8的电源线路开路故障。修理是否完成?
5 检査两个电控车外后视镜是否都不工作?
①拆卸电控车外后视镜和电动车窗开关总成的固定螺钉;②提 6 起开关总成,以便露出下侧的连接器。连接器是否固定在电
控车外后视镜的开关上?
系统正常 至步骤6 至步骤13
1.1 电动后视镜控制电路分析 2.北京现代索纳塔轿车后视镜电路分析
1.1 电动后视镜控制电路分析 2.北京现代索纳塔轿车后视镜电路分析
“升”的过程:实线框“升/降”开关中的箭头开关均 和“升”接通,此时电流的方向为:电源→熔断丝30→开 关端子3→“升右”端子→选择开关中的“左”→端子7→ 左电动后视镜连接端子8→“升/降”电动机→端子6→开关 端子5→升1→开关端子6→搭铁,形成回路,这时左后视镜 向上倾斜。
左后视镜向下运动:当后视镜操作开关处于“下”位 置时,开关端子6-8、4-7 接通。电流方向:电动后视镜开 关端子8→电动后视镜开关端子6→上下电动机→电动后 视镜开关端子4→电动后视镜开关端子7→搭铁→蓄电池 负极。上下电动机控制后视镜向下运动。
1.1 电动后视镜控制电路分析 1.丰田花冠轿车电动后视镜控制电路分析
压是否规定范围内?
11
修理电控车外后视镜开关电源的开路故障。修理 是否完成?
12 更换电控车外后视镜开关。修理是否完成?
系统正 常
至步骤 至步骤
10
9
系统正 常
至步骤 至步骤
1.1 电动后视镜控制电路分析 4.本田雅阁轿车后视镜电路分析
1.1 电动后视镜控制电路分析 4.本田雅阁轿车后视镜电路分析
以左侧后视镜向下倾斜为例:先将电动后视镜开关中下 面的联动分开关按至“左”位置,然后按下“下”,此时电 路的电流方向为:蓄电池+→熔断丝22和23→点火开关→熔 断丝30→电动后视镜开关端子6→联动开关“下”的左端→ 左侧后视镜开关→电动后视镜开关端子9→左电动后视镜 “上下”调节电机→电动后视镜开关端子2→左侧后视镜开 关→联动开关“下”的右端→搭铁,左侧后视镜实现向下倾 斜。
电动后视镜主要部件的检修

方向 开关 的位
置
导通 的开 关端 子号
7和 上 1、3
和6
7和1、 上 3和2
驾驶
下
7和 6、3 和1
乘客
7和2、 下 3和1
员侧
7和 侧
左 6、3
和5
7和2、 左 3和4
7和 右 5、3
和6
7和4、 右 3和2
电动后视镜主要部件的检修
三、电动后视镜电机的检修
如果不符合上述要求,应更换后视镜开关。 接下来我们来学习电动后视镜电动机的检修. 我们以北京现代悦动轿车右侧车外电动后视镜电 动机的检修为例
左侧后视镜移动方向
向上 向下 向左 向右
端子6
- +
端子7
+ -
端子8 右侧后视镜移动方向 +
-
向左
+
向右
端子7
+ -
端子8
+ - - +
电动后视镜主要部件的检修
三、电动后视镜电机的检修
拆卸车外电动后视镜总成,拔下连接器,如图所示,将蓄电池的正极(+)和负极 (-)引线连接至连接器端子1、2。触摸后视镜镜面,应感觉到温度慢慢上升。如 果感觉不到温度慢慢上升,则应更换车外电动后视镜总成。
电动后视镜主要部件的检修
电动后视镜主要部件的检修
一、车外后视镜开关的检修
别克君越轿车电动后视镜为例学习了带存储功能的电动后视镜工作原理以及自动 防炫目内后视镜的工作原理.
由于不同车型的电动后视镜组件结构不一定相同,所以在维修时应该针对不同的 车型,确定相应的维修方法。
电动后视镜主要部件的检修
二、车外后视镜开关的检修
北京现代悦动轿车电动后视镜车外后视镜开关由后视镜选择开关和后视镜方 向开关组成。
汽车电动后视镜故障分析与检修毕业设计正文

摘 要摘要:车电动后视镜反映汽车后方、侧方和下方的情况,使驾驶 者可以间接看清楚这些位置的情况,扩大了驾驶者的视野范围。
汽车 后视镜的控制应简单可靠,并且可以依据驾驶员的要求随时进行调 节。
本毕业设计针对电动后视镜功能、类型、组成、原理和检修案例 分析,依据电动后视镜的结构控制类型。
分析其故障原因,进行检修 分析,实现对电动后视镜的结构了解。
结合电动后视镜在汽车上的应 用,提出电动后视镜的检修方法。
并对控制电路给出电路图,使检测 维修简化,从而在保证实现电动后视镜控制,同时减少了维修时间。
关键词:电动后视镜 控制类型 检修分析 电路图目录绪论 (1)第 1 章 汽车电动后视镜的组成与原理 (2)1.1 电动后视镜的组成 (2)1.1.1 电动后视镜的工作原理 (3)1.1.2 北京现代索纳塔轿车电动后视镜电路 (3)1.1.3 本田雅阁轿车电动后视镜控制电路(带除霜器) (5)第 2 章 汽车电动后视镜的检修 (9)2.1 电动后视镜主要部件的检修 (9)2.1.1 电动后视镜开关 (9)2.1.2 电动后视镜执行器 (9)2.1.3 电动后视镜电动机 (9)2.2 电动后视镜常见故障检修 (10)2.2.1 左右两个后视镜均不工作 (10)2.2.2 一个后视镜在上下位置不工作 (11)2.2.3 一个后视镜在左右位置不工作 (11)2.2.4 一个后视镜不工作 (12)第 3 章 典型故障案例分析 (13)3.1 现代索纳塔轿车电动后视镜不工作 (13)3.2 上海通用别克轿车出现左右后视镜均不工作现象 (13)总结 (16)致谢 (17)参考文献 (18)绪论随着汽车电子技术的飞速发展,给汽车维修业带来了前所未有的 冲击。
汽车产品的中大量采用电子技术,引起汽车维修技术划时代的 变革。
传统的点火系统维修技术对当代的汽车维修已难以下手。
时代 在进步,时代在召唤新型的汽车故障诊断技术、维修修理技术,即新 的诊断维修观念、新的检测方式和新的维修方法,同时也在召唤这新 型的汽车维修技术培训模式以及相关教材。
项目三 电动后视镜系统结构及其检修

项目三 电动后视镜系统结构及其检修一、实训目的与要求1.明确电动倒后镜系统相关元件在车上的具体位置.2.懂得分析电动系统的工作原理及分析判断起动系统的故障.3.懂得根据故障的现象去分析故障原因,并能够完成相关的检修操作. 二、实训内容1. 电动倒后镜系统相关元件位置的识别。
2.电动倒后镜系统故障分析及判断的故障分析及判断。
3.电动倒后镜系统电路的检修。
三、使用教具、仪器设备和工、量具1.汽车电工维修常用工具、万用表。
2.汽车车窗、中控门锁系统示教板、小汽车一台。
四、实训内容和步骤(一)电动倒后镜相关元件的位置(二)电动后视镜电路图(三)电动后视镜的检查 1.组合开关的检查2.后视镜电动机的检查五.实训操作注意事项1.检查元器件线路时,要求使用数字式万用表,增加准确度;2.使用前,先插上电源插头,再打开点火开关;关闭电源前,先关闭点火开关,再拔下电源插头;3.测量台架有关参数时,不得短路台架上的接线端子,防止出现短路事故;4.台架检修时,注意不能在测量端子上借电,因为端子线只用于测量,不能用于对大功率元器件供电;5.台架检修时,注意220V高压电触点,防止高压伤人或损坏低压线路元器件;6.安装12V接头时,要分清正负极,防止线路短路,损坏导线和元器件;7.禁止短路面板上的检测端子,以防短路损坏导线和元器件。
8.台架保险烧了,更换时要严格按原来要求更换相同规格的保险丝,否则容易损坏线路。
9.车窗电机工作不能太长时间,车窗到位后,再操作容易损坏车窗电机;10.中控锁不适宜频繁操作,容易损坏中控电机;六、考核时间、配分、评分标准考核时间:30min七、实验报告1、分析电动后视镜电路图;2、电动后视镜电机测量。
汽车电动后视镜主要部件的检修

1.1 后视镜的类型
1.电动后视镜的优点
1)驾驶员可以在车内通过按钮对电动后视镜的角度进行 调节,以获得良好的后方视域;
2)是驾驶员调节右侧车外电动后视镜时不再因距离远而 难以操作;
3)驾驶员在倒车时,通过调节பைடு நூலகம்能让电动后视镜向下翻 (前进挡时电动后视镜会自动回位),便于观察车辆与路 边的距离,避免刮蹭;四是现代轿车的电动后视镜为伸缩 式,而且具有位置记忆功能。
2. 电动后视镜电动机的检修
断开后视镜电动机连接器,施加蓄电池电压并检查后 视镜电动机的动作,其动作应符合标准规定,若检查结果 不符合规定,应更换后视镜总成。
汽车电气系统构造与检修
1.4 后视镜的拆卸与安装
2. 电动后视镜外壳的装配
先用夹子夹住镜面玻璃,然后用导向销将电动后视镜镜面 玻璃装入定位件中并压紧。注意只能压在玻璃中间,而且必 须使用防护手套。
1.5 后视镜的检修
1. 电动后视镜控制开关的检修
用万用表的电阻挡或试灯检查控制开关线束连接器各 端子在不同状态时的导通性,其导通情况应符合标准规定, 若检查结果不符合规定,应更换开关。
1.1 后视镜的类型 2.电动后视镜的分类
(1)按安装位置分类:内后视镜、外后视镜和下视镜。 (2)按镜面形状分类:平面镜、球面镜以及曲率镜。 (3)按反射膜材料分类:铝镜、铬镜、银镜和蓝镜。 (4)按调节方式分类:车外调节和车内调节。
1.2 后视镜的功能
1. 具有记忆存储功能。 2. 具有加热除霜功能。 3. 有自动折叠功能。 4.具有刮水器、洗涤器功能。 5.具有测距和测速功能。 6.具有自动防眩目功能。
1.3 后视镜的组成
电动后视镜一般由镜片、微型直流电动机、驱动器、控 制开关、壳体等组成。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
电动后视镜构造与维修
学习目标
(1)掌握电动后视镜的结构原理;
(2)掌握电动后视镜的工作原理。
(3)掌握电动后视镜的常见故障。
1.后视镜的种类
作用;后视镜是驾驶员坐在驾驶室座位上直接获取汽车后方、侧方和下方等外部信息的工具。
为了驾驶员操作方便,防止行车安全事故的发生,保障人身安全,各国均规定了汽车上必须安装后视镜,且所有后视镜都必须能调整方向。
2.后视镜的种类
1)按安装位置分类
(1)内后视镜:内后视镜是为不用太大地变换驾驶中向前的视线即可确认后方情景的镜子。
(2)外后视镜:乘用车一般将外后视镜装在车门上。
日本国内用车也有装在翼子板上。
内后视镜外后视镜
(3)下视镜:下视镜,可以使司机在驾驶座上正
前方的镜子内看到汽车车身下的前后轮以外的地方,
可以使司机在倒车和启动前进时看到它前后轮及车身
旁是否有人或障碍物,以免伤人、物和损坏车辆,给
司机以方便和安全。
下视镜
2)按后视镜的镜面形状分类
可分为平面镜、球面镜和双曲率镜面三大系列。
另外还有一种棱形镜,棱形镜的镜表面平坦,但其横截面为棱形,通常用作防眩目型的内后视镜。
3)按后视镜的调节方式分类
可以分为车外调节和车内调节2种。
(1)车外调节式这种方式是在停车状态下,通过用手
直接调节镜框或镜面的位置的方式来完成视角的调节,
该方式费时费力,很难方便地一次性完成,驾驶员需在
座位上用手伸出车窗外调节,在行车、雨天等情况下调
节很不方便。
一般的大型汽车、载货汽车和低挡客车都
采用车外调节方式,以降低成本。
(2)车内调节式这种方式可为驾驶员在行驶过程中
调节后视镜,观察后视野提供较为方便的条件。
中、高挡轿车大都采用车内调节方式。
该方式又分为手动调节式(钢丝索传动调节或手柄调节)和电动调节式2种。
手动调电动调节
由于后视镜的位置直接关系到驾驶员能否观察到车后的情况,而驾驶员调整它的位置又比较困难,尤其是前排乘客车门一侧的后视镜。
因此,现代汽车的后视镜基本都为电动的,由电气控制系统来操纵。
3.电动后视镜的结构原理
(1)电动后视镜由镜面玻璃、电动机、控制开关、传动机构、外壳和线束等组成。
电动后视镜组成
4.后视镜工作原理
视镜开关内的D1, E1触点闭合。
若要使汽车左侧的镜片向上旋转,则向上搬动开关,使后视镜开关中的触点A1, B1闭合。
其电流走向为:蓄电池正极→点火开关→后视镜开关触点B1→触点D1→左侧后视镜电动机2号线→1号线→触点A1→搭铁。
这样左后视镜镜片将向上旋转,直到松开后视镜开关为止。
若要使汽车左侧的镜片向右旋转,则向右搬动开关,使后视镜开关中的触点A2, C2闭合。
其电流走向为:蓄电池正极→点火开关→后视镜开关触点A2→左侧后视镜电动机1号线→3号线→触点E1→触点C2→搭铁。
这样左后视镜镜片将向右旋转,直到松开后视镜开关为止。
如调整右侧的后视镜,顺时针旋转开关,使后视镜开关内的D2, E2触点闭合。
向上调整后视镜时触点A1, B1闭合:向下调整后视镜时触点A2, B2闭合:向左调整后视镜时触点A1, C1闭合:向右调整后视镜时触电A2, C2闭合。
后视镜工作原理
5.电动后视镜的常见故障
1)两个后视镜都不工作
打开电动后视锐L R开关时,电动后视镜上下左右不工作。
原因;
(1)两个后视镜都不工作,是保险丝熔断,线路,断路或插接件松脱。
(2)电动后视镜开关,电动机损坏。
故障检查;
(1)检测保险丝,线路的断路、松动插件松脱状况。
(2)检测电动后视镜开关和电动机的性能。
2)一侧电动后视镜不动
打开电动后视镜开关时,L或R侧电动后视镜不工作
原因;
(1)电动后视镜开关损坏;
(2)电动机损坏
(3)搭铁线路不良
故障检查;
(1)检测电动后视镜开关的好坏;
(2)检测电动后视镜电动机的好坏:
(3)检测电动后视镜控制线路搭铁不良。
3)一侧电动后视镜上下方向不能动
左侧右侧电动后视镜上下方向不能动
原因;
(1)电动后视镜上下调整开关损坏
(2)搭铁线路不良
故障检查;
(1)检测电动后视镜开关的好坏
(2)检测电动后视镜控制线路搭铁不良,
4)一侧电动后视镜左右方向不能动
左侧右侧电动后视镜左右方向不能动
原因;
(1)电动后视镜左右调整开关损坏
(2)搭铁线路不良
故障检查;
(1)检测电动后视镜开关的好坏
(2)检测电动后视镜控制线路搭铁不良,
知识拓展
1)后视镜折叠;后视镜折叠功能是指汽车两侧的后视镜在必要时可以折叠收缩起来,分为手动和电动两种。
手动;需要折叠的时候驾驶员必须把手伸出窗外或下车折叠,既不方便又不安全。
电动;驾驶员在车内就可以对其进行折叠,启动车辆时后视镜会自动打开。
2)后视镜加热;后视镜加热功能是指当汽车在雨、雪、雾等天气行驶时,后视镜可以通过镶嵌于镜片后的电热丝加热,确保镜片表面清晰,如图7-27所示。
工作原理和作用;其实电加热后视镜的工作原理非常简单,而且成本也不是很高,就是在两侧后视镜的镜片内安装一个电热片(电热膜),在雨雪天气时,车主打开后视镜电加热功能,电热片会在几分钟内迅速加热至一个固定的温度,一般在35-60摄氏度之间,从而起到对镜片加热,除雾除霜的效果。
后视镜折叠。
后视镜加热。
