此功能可将点云不平整的地方根据条件进行近似调整， 使点云便于逆向操作。
3、点云拟合分析
此功能通过计算可以 检查两个不同特征的 拟合程度及距离。 我们在逆向后所得曲 面上也经常用此功能 进行验证是否满足要 求。
以上是一些常用命令 多尝试就能学会。
根据不同类型的零件选择不同的逆向方法，此零件为吹塑成型，用此命令可将点云分割 并分别拟合曲面。
在逆向过程中我们首先应考虑点云整体情况，根据整体构思逆向思路后再动手操作 这样会避免很多重复操作。
如图，我们想让拟合出来的数据质量好，必须按照正确的思路拟合曲面，曲面的 光顺程度视零件用途进行拟合， 如仅用来进行整车布置，那我们只要大致拟合出形状及关键特征即可.
总结
逆向设计其实在很多时候要用到CATIA软件的正向设计 模块，因此牢固掌握常用模块的功能才是王道。
整车点云
单件点云
将此点云复制粘贴到右边整车点云下。
之前的整车点云中有很多我们不必用的可以利用点云显示器进行筛选。此功能 仅为暂时隐藏局部点云。 激活所有隐藏部分 隐藏部分与显示部分跳转
筛选器（隐藏用不到的） 过滤器（按自己要求降低或增加点云密度） 裁减器（永久性剪掉点云不需要的部分）
以上功能是点云操作中经常用到的功能，大家可以多试下功能就能学会了。
Catia 逆向
逆向设计
顾名思义为逆向设计方法也叫至下而上设计,我们通常利用目标点云为参考制作零件数据的方法叫逆向. 逆向设计流程:制作油泥模型扫描点云数据制作零件结构设计.
正向设计
也叫至上而下设计.通常流程:确定整车目标值参数搭建整车框架分件设计,
复合设计
在计算机技术应用如此广泛的今天我们进行汽车设计通常采用复合的方法,即正向设计与逆向设计混合应用. 复合设计流程一般无定性规定,可根据周边条件适当取舍. 总结:无论设计方法如何,我们的目标零件设计.
catia逆向教程
catia逆向教程Catia逆向教程在Catia中进行逆向工程可以帮助我们对已有的物体进行数字化建模，并获得三维模型。
下面是针对Catia逆向工程的一些基本步骤：1. 导入扫描数据要开始逆向工程，我们需要导入扫描数据。
在Catia中，可以使用“导入”功能将扫描数据导入到软件中。
2. 创建网格模型在Catia中，我们可以使用导入的扫描数据创建网格模型。
通过“创建网格模型”命令，可以将扫描数据转换为三角面片网格。
3. 清理和优化网格一般来说，扫描数据可能会包含一些杂散的或不正确的数据。
我们可以使用Catia提供的工具，如“删除冗余顶点”和“网格修补”，来清理和优化网格。
4. 高度导入将网格模型导入到Catia中后，可以使用“高度导入”来重建模型的曲面。
通过将网格模型与参考几何体进行比较，Catia可以生成逼近原始物体形状的曲面模型。
5. 曲面修复导入的网格模型可能会有一些缺陷或不完整的部分。
我们可以使用Catia的“曲面修复”命令来修复这些问题。
6. 模型修改和优化完成曲面修复后，我们可以对模型进行修改和优化，以便得到最终的设计。
Catia提供了许多功能和工具，如“旋转”、“平移”和“缩放”，以帮助我们实现这些目标。
7. 导出模型最后，完成对模型的修改和优化后，可以将其导出为常见的文件格式，如STL或STEP，以便与其他软件和设备进行交互。
这是一个基本的Catia逆向教程，希望能对您有所帮助。
请记得在实践中灵活运用这些步骤，根据实际情况进行调整和优化。
CATIA逆向教程
END 纯手打！水平有限，时间有限，献丑！
Catia 逆向
逆向设计
顾名思义为反向设计方法也叫至下而上设计,我们通常利用目标点云为参考制作零件数据的方法叫逆向. 逆向设计流程:制作油泥模型 扫描点云 数据制作 零件结构设计.
正向设计
也叫至上而下设计.通常流程:确定整车目标值参数 搭建整车框架 分件设计,
复合设计
在计算机技术应用如此广泛的今天我们进行汽车设计通常采用复合的方法,即正向设计与逆向设计混合应用. 复合设计流程一般无定性规定,可根据周边条件适当取舍. 总结:无论设计方法如何,我们的目标 为达目的,不择手段 不择手段. 为达目的 不择手段 零件设计.
整车点云
单件点云
将此点云复制粘贴到右边整车点云下。 将此点云复制粘贴到右边整车点云下。
之前的整车点云中有很多我们不必用的可以利用点云显示器进行筛选。此功能 仅为暂时隐藏局部点云。 激活所有隐藏部分 隐藏部分与显示部分跳转
筛选器（隐藏用不到的） 过滤器（按自己要求降低或增加点云密度） 裁减器（永久性剪掉点云不需要的部分）
以上功能是点云操作中经常用到的功能，大家可以多试下功能就能学会了。
利用筛选器筛选需要部分后利用点云对齐功能对齐点云（即将单件点云移到 整车点云位置上）有可能需要多次筛选隐藏掉多余部分。
单件点云
整车点云 经筛选后
移动点云 移动点云 点云匹配（单件点云根据相似点计算自动将目标点云拟合到另一点云）
1、点选移动点云 2、选择要移动的点云（单件点云） 3、点OK 4、点坐标系移动 5、在坐标系标记上拖拽方向控制，将单件点云大致与 整车点云匹配好。再点OK。
杨冠军
逆向设计方法
1.利用正常Catia 模块 1.利用正常Catia
CATIA_点云逆向 逆向工程最全面讲解
点击此命令
进入草图，拟合断面线
2.观察特征，先铺平面（方法二）
进入草图，拟合断面线
拟合时忽 略小特征
2.观察特征，先铺平面（方法二）
再砍断面线，找出拉伸方向
2.观察特征，先铺平面（方法二）
再砍断面线，找出拉伸方向
2.观察特征，先铺平面（方法二）
6.边界倒角
用 命令进行边界倒角
完成
CATIA V5 培训教 材CATIA点云逆向
1.导入点云
用 导入点云
2.观察特征，先铺平面
进入 （QSR) 模块，用 命令选取点云（方法一）
2.观察特征，先铺平面
点确定，再使用 命令生成面
移动箭头和圆圈可以改 变面的大小与方位
2.观察特征，先铺平面
使用 命令，修剪面
2.观察特征，先铺平面（方法二）
使用 命令，拉伸出面
2.缝合，修剪边界
使用 命令，缝合面
2.缝合，修剪边界
使用 命令，缝合面
2.缝合，修剪边界
修剪面边界
3.倒角（先支后主）
用 命令进行倒角
4.完成其它特征
用 命令做加强筋
4.完成其它特征
用 命令做加强筋
4.完成其它特征
用 命令做加强筋
4.完成其它特征
完成
5.进入草图打孔
(完整版)CATIA逆向教程
CATIA逆向教程1.引言CATIA软件在造型风格、车身等方面具有独特的长处，使用自动化的多表面曲率与切矢管理，可帮助用户快速进行风格造型和曲面造型。
目前，CATIA发布了第6版本。
一些著名汽车制造商如Renault、Toyota、Kar2man、Volvo、Chrysler等已经100%的切换为CATIA设计，并且被各国的汽车零、部件供应商所认可。
CATIA事实上已成为汽车行业CAD软件标准。
CATIA的数字化外形编辑器(Digital Shape Editor，DSE)、快速曲面重建(Quick Surface Reconstruction，QSR)以及创成式外形设计模块(Generative Shape Design，GSD)是强大的逆向开发工具。
它们能完成点云读入、输出、编辑以及曲面快速而便捷的重建。
本文介绍以CATIAV5的DSE、QSR和GSD模块为零件逆向开发基本过程。
2.CATIA逆向步骤利用CATIA逆向的方法很多，但总的来说可分三种典型的方法，下面就各方法详细说明。
2.1.预处理各方法虽然不一样，但是起点是相同的，那就是对点云的处理。
处理点云的步骤如下：2.1.1.导入常规的几种点云类型catia都可以导入，在CATIA V5中的DSE模块中，通过Inset/Importcloud 导入零件的点云。
在导入过程中导入过程中可以用鼠标移动6个绿色的控制点，改变导入点云边界，过滤一些无用的点(即降噪)。
2.1.2.过滤选择Insert/Cloud Edition/Cloud Filter ，利用Adaptative选项能将曲面变化小的地方过滤较多的点，而变化大的地方过滤较少的点，使特征变得更明显。
该值越大则过滤掉的点越多。
2.1.3.删除通过Insert /Cloud Edition /Remove Point ，进一删除扫描过程中边界部分的误点和缺陷点。
2.1.4.铺面对点云进行铺面处理，它是点云的三角片图像，主要是为了提高点云的可视性，以便于提高曲面造型的效率。

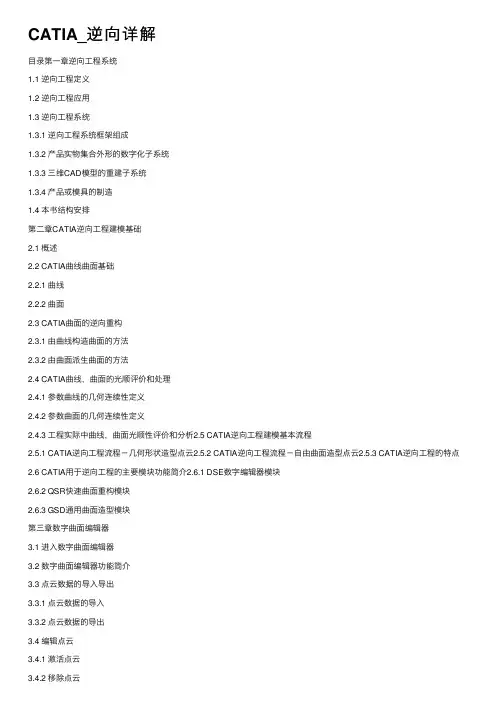

CATIA_逆向详解
CATIA_逆向详解⽬录第⼀章逆向⼯程系统1.1 逆向⼯程定义1.2 逆向⼯程应⽤1.3 逆向⼯程系统1.3.1 逆向⼯程系统框架组成1.3.2 产品实物集合外形的数字化⼦系统1.3.3 三维CAD模型的重建⼦系统1.3.4 产品或模具的制造1.4 本书结构安排第⼆章CATIA逆向⼯程建模基础2.1 概述2.2 CATIA曲线曲⾯基础2.2.1 曲线2.2.2 曲⾯2.3 CATIA曲⾯的逆向重构2.3.1 由曲线构造曲⾯的⽅法2.3.2 由曲⾯派⽣曲⾯的⽅法2.4 CATIA曲线，曲⾯的光顺评价和处理2.4.1 参数曲线的⼏何连续性定义2.4.2 参数曲⾯的⼏何连续性定义2.4.3 ⼯程实际中曲线，曲⾯光顺性评价和分析2.5 CATIA逆向⼯程建模基本流程2.5.1 CATIA逆向⼯程流程－⼏何形状造型点云2.5.2 CATIA逆向⼯程流程－⾃由曲⾯造型点云2.5.3 CATIA逆向⼯程的特点2.6 CATIA⽤于逆向⼯程的主要模块功能简介2.6.1 DSE数字编辑器模块2.6.2 QSR快速曲⾯重构模块2.6.3 GSD通⽤曲⾯造型模块第三章数字曲⾯编辑器3.1 进⼊数字曲⾯编辑器3.2 数字曲⾯编辑器功能简介3.3 点云数据的导⼊导出3.3.1 点云数据的导⼊3.3.2 点云数据的导出3.4 编辑点云3.4.4 特征线保护3.5 点云的合并3.5.1 点云的合并3.5.2 ⽹格⾯合并3.5.3 点云与⽹格⾯的分割3.5.4 ⽹格⾯的分割与修剪3.6 点云的对其与定位3.6.1 使⽤罗盘对齐3.6.2 使⽤约束对齐3.6.3 使⽤对准球对齐3.6.4 使⽤点云对齐3.6.5 平移校正3.7 铺⾯，补洞3.7.1 铺⾯3.7.2 偏移3.7.3 重组边线3.7.4 平滑⽹格3.7.5 清理⽹格3.7.6 补洞3.7.7 删减⽹格3.8 创建交线3.8.1 曲线投影3.8.2 截⾯线3.8.3 点云交线3.8.4 创建⾃由边线3.9 创建曲线3.9.1 3D曲线3.9.2 交线曲线3.10 点云分析3.10.1 点云信息3.10.2 距离分析第四章快速曲⾯重构模块4.1 进⼊快速曲⾯重构模块4.6 创建轮廓4.6.1 创建规则轮廓4.6.2 ⽹格曲线4.7 点云与曲线操作4.7.1 曲线曲⾯的拼合4.7.2 曲⾯的延伸4.7.3 曲线曲⾯的切割与修剪4.7.4 曲线切⽚4.7.5 调整节点4.7.6 ⼲净轮廓切割4.7.7 边界倒⾓4.8 划分点云4.8.1 根据曲率划分4.8.2 根据斜率⽅向划分4.9 创建曲⾯4.9.1 基本曲⾯辨识4.9.2 拟合⾃由曲⾯4.9.3 放样曲⾯4.9.4 ⽹格曲⾯第五章创成式曲⾯造型模块5.1 模块的进⼊及功能简介5.2 草图5.2.1 进⼊草图⼯作台5.2.2 草图命令简介5.3 曲线架构5.3.1 点5.3.2 多重点5.3.3 极值5.3.4 直线5.3.5 平⾯5.3.6 投影5.3.11 3D曲线偏移5.3.12 圆，圆弧5.3.13 corner倒圆5.3.14 connect curve连接曲线5.3.15 conic圆锥曲线5.3.16 spline样条曲线5.3.17 helix螺旋曲线5.3.18 spine脊柱线5.4 曲⾯架构5.4.1 拉伸曲⾯5.4.2 旋转曲⾯5.4.3 球5.4.4 圆柱⾯5.4.5 偏移曲⾯5.4.6 扫描曲⾯5.4.7 填充曲⾯5.4.8 放样曲⾯5.4.9 混合曲⾯5.5 曲线，曲⾯处理5.5.1 连接5.5.2 修复功能5.5.3 恢复曲⾯5.5.4 分解5.5.5 分割5.5.6 修剪5.5.7 边界线5.5.8 提取⼏何形状5.5.9 平移5.5.10 选装5.5.11 对称5.5.12 缩放5.5.14 坐标系变化5.5.15 外推曲线5.5.16 外推曲⾯5.5.17 改变取向5.6 约束5.6.1 ⼀般约束5.6.2 以对话框⽅式定义约束条件5.7 分析5.7.1 连接性检查5.7.2 曲线连接性检查5.7.3 锥度分析5.7.4 分布线曲率分析5.8 基于曲⾯的实体特征⽣程5.8.1 拉伸体5.8.2 旋转体5.8.3 增厚成体5.8.4 封闭曲⾯成体第六章CATIA使⽤技巧及设计范例6.1 点云预处理范例6.1.1 点云预处理6.1.2 ⼩结6.2 瓶⼦范例6.2.1 创建交线6.2.2 创建曲线6.2.3 创建曲⾯6.2.4 ⼩结6.3 马鞍曲⾯范例6.3.1 点云预处理6.3.2 创建曲线6.3.3 创建曲⾯6.3.4 ⼩结6.4 车座范例6.4.1 创建曲线6.4.2 铺置曲⾯6.4.3 ⽣程实体6.5 盒⼦逆向范例6.5.1 三⾓⽹格化点云6.5.2 铺⾯6.5.3 倒圆⾓操作6.5.4 ⼩结6.6 汽车内饰件范例6.6.1 三⾓⽹格化点云6.6.2 曲⾯划分6.6.3 顶部曲⾯6.6.4 前部曲⾯6.6.5 底部及环形曲⾯6.6.6 修剪6.6.7 侧部曲⾯6.6.8 沟槽曲⾯6.6.9 ⽖扣6.6.10 凹台6.6.11 ⼩结第⼀章逆向⼯程系统CAD：computer aided designRP：rapid prototyping快速成型系统CAM：computer aided manufacturePDM：procduct data management1.1 逆向⼯程定义反求⼯程，反向⼯程1.2 逆向⼯程应⽤A对产品外形的美学有特别要求的领域B需要通过实验测试才能定型的⼯件模型C没有设计图纸或者设计图纸不完整D需要反复修改原始设计模具E很难⽤基本⼏何形状来表现与定义F新产品开发，创新设计G破损⽂物，艺术品修复，损坏零件的供应H服装，头盔的制造要与使⽤这⾝体为原始设计依据I RPM1.3 逆向⼯程系统1.3.1 逆向⼯程系统框架组成1.3.2 产品实物集合外形的数字化⼦系统STL格式：StereoLithography interface specification快速成型机常⽤格式，有ASCII码和⼆进制两种形式，取值规则，每个⼩三⾓形平⾯的定点坐标值必须是正数⼤量的数据冗余，存在空洞，裂缝，边重叠，⾯重叠，悬边，悬⾯，法向量不正确等Ibl格式：Pro/E专门⽤于逆向的格式，简单的ASCII格式1.3.3 三维CAD模型的重建⼦系统组织标准MS 美国国家标准协会IGES初始图形交换标准CAM－I 美国计算机辅助制造国际计划VBF实验性边界表⽰⽂件V AD 德国汽车制造协会VDA－FS V AD曲⾯数据交换格式AEROS 法国国家宇航局SET数据传输和交换标准U.S.AIR 美国空军PDDI产品⼴义数据交换接⼝ESPEIT 欧洲信息技术与发展战略计划CSD×I CAD接⼝DIN 德国标准协会V66304V AD程序接⼝V4001特征边界接⼝ISO 国际标准化组织STEP产品数据交换标准⼏何实体，点，直线，圆弧，样条曲线，曲⾯等描述实体：尺⼨标注，绘图说明等结构实体：结合项，图组，特性等以ASCII码记录长度为80个字符的顺序⽂件元素边界模糊，数据交换不稳定STEP格式：Standard for the Exchange of product model data不⾜：所有数据都是静态的，没有过程信息，产品的语意表达不⾜没有产品的参数化模型对特征之间以及特征与产品模型间的关系没有做具体约定特征的轮廓和形状，⼤部分是规则形状DXF格式Parasolid格式：包括点，边界，⽚，环，⾯，壳体，区域，体第⼆章CATIA逆向⼯程建模基础2.1 概述曲⾯型⾯数据散乱，曲⾯对象边界和形状及其复杂不是简单地由⼀张曲⾯构成，由多张曲⾯延伸，过渡，裁减构成，因⽽要分块多视拼合问题2.2 CATIA曲线曲⾯基础2.2.1 曲线⽅向：放样曲⾯对曲线的⽅向⾮常重要，⽅向箭头在沿曲线长度的3/4出显⽰出来节点：连线上两个跨度相连接的位置段：附属在曲线节点处的圆弧部分起始点和终点：开放时是两个点，封闭时是⼀个点控制点：⼩区域内影响及约束曲线形状的数学上的点，太多会产⽣褶皱，太少⽆法显⽰形状阶次：确定曲线的外形，曲线⼀般是4价，CATIA最多可⽤22价，直线是2价，圆弧或圆是3价参数间的相互关系：控制点数＝内部节点数＋⾃由度＋1阶次＝⾃由度＋1内部节点数＝段数－1控制点数＝内部节点数＋阶次＝段数－1＋阶次控制点的分布：均匀分布，⽤于平滑曲线⾮均匀分布，⾼曲率地⽅多⽤控制点2.2.2 曲⾯法线：曲⾯有⼀个法线⽅向，正⽅向为曲⾯颜⾊，负⽅向为灰⾊节点和跨度：曲⾯由曲线创建时，曲⾯有与曲线⼀样的节点和跨度控制点：与曲线类似阶次：平⾯是2阶曲⾯，球体是3阶曲⾯，其他曲⾯⼤多是4阶U和V的⽅向：每个NURBS曲⾯都有四条边，在两条边之间相互垂直的地⽅被分为U、V ⽅向，UV⽅向都有阶次，CA TIA最多可⽤16×16阶次，⼀般平⾯2×2阶次，曲⾯最好不要超多6×6阶次，多了不容易控制2.3 CATIA曲⾯的逆向重构重构过程：曲⾯分割－选择合适的造型⽅法⽣成曲⾯－曲⾯质量评价（精度、光顺性）－曲⾯裁减、⽣成外表⾯－外表⾯光顺性评价曲⾯造型的两种⽅法：曲线构造曲⾯、曲⾯派⽣曲⾯2.3.1 由曲线构造曲⾯的⽅法旋转曲⾯、线性拉伸⾯、直纹⾯、扫描⾯⽹格曲⾯：单向⽹格：由⼀组平⾏或者近似平⾏的曲线构成双向⽹格：由⼀组横向曲线和⼀组与它相交的纵向曲线构成边界曲⾯：四条边构成的封闭曲⾯等半径倒圆曲⾯、变半径倒圆曲⾯、等厚度偏移曲⾯、变厚度偏移曲⾯、桥接曲⾯、延伸曲⾯、修剪曲⾯、拓扑连接曲⾯2.4.1 参数曲线的⼏何连续性定义两种度量：函数曲线的可微性，具有n阶连续导⽮，其光顺性称为Cn参数连续性⼏何连续性，⽤Gn表⽰两曲线段相连，只要在连接点有相同的切线⽅向就认为是光滑的C0和G0相同，有公共连接点，位置连续G1：在公共连接处具有公共的单位切⽮（弧长的⼀阶导⽮）G2：在公共连接处具有公共的曲率⽮（弧长的⼆阶导⽮）2.4.2 参数曲⾯的⼏何连续性定义G0和C0：曲⾯具有公共连接线G1：切平⾯连续性，当且仅当两曲⾯沿它们的公共连接线，处处具有公共切平⾯或公共曲⾯法线时G2：曲率连续，沿公共连接线，处处在所有⽅向都具有公共的法曲率2.4.3 ⼯程实际中曲线，曲⾯光顺性评价和分析2.4.3.1 曲线的光顺性评价曲率梳G0-位置连续：端点重合，连接处的切线⽅向和曲率均不⼀致G1-切线连续：在连接处切线⽅向⼀致（倒⾓⼯具过渡⾯均属于这种，因为圆周与表⾯的切点间的⼀部分作为倒⾓的轮廓线，圆的曲率是固定的，故产⽣G1）G2-曲率连续：即曲率相同，在相交处梳⼦的齿长和⽅向都⼀致，但梳⼦线可以不连续2.4.3.2 曲⾯的光顺性评价⾼斯曲率、截⾯曲率、切⽮、双向曲率、法向⽮量反射线法：显⽰⼀线性光源由某⼀特定⽅向反射在曲⾯上的反射曲线，与视点有关⾼光线法：简化的反射线法，取消了视点等照度法：由曲⾯上具有相同光照度的点的集合所形成的曲线，检查曲⾯的连续性焦点曲⾯法：检查曲⾯的连续性和凹凸性等G0：连接处毫不相⼲G1：连接处是相连的，⼀个⾯到另⼀个⾯会发⽣很⼤的形变，相接的地⽅产⽣尖锐的拐⾓G2：连接处有⼀个过渡，不会产⽣尖锐的拐⾓组成曲⾯的曲线不合理曲⾯造型⽅法不合适2.5 CATIA逆向⼯程建模基本流程产品设计的要求：数学模型的精度误差满⾜⽤户可交付的要求曲⾯内在的质量要求：连续性，光顺性曲⾯连续过渡的要求：尖⾓过渡曲⾯的流程路径要求曲⾯或局部协调性和对局部特征分界的合理性⼯程制造标准的要求模具拔模的⼯程制造符合性要求设计、质量和验证审核的可⾏性⼀般过程：点云－特征线－⾯－实体2.5.1 CATIA逆向⼯程流程－⼏何形状造型点云点云格式：ASII，STL，IGS，IGES等输⼊点云（DES模块导⼊）－点云数据的预处理，⽣成或构制3D曲线线框（DSE）－由3D 线框⽣成3D曲⾯（GSD和FS）－形成实体（part design）2.5.2 CATIA逆向⼯程流程－⾃由曲⾯造型点云导⼊点云－3D轮廓线框－QSR成曲⾯－part design成实体2.5.3 CATIA逆向⼯程的特点点和点云数据处理的⾼效率可以构建class A曲⾯（FS和automotive class A）可以根据需要快速构建calss B曲⾯（QSR）GSD曲⾯功能强⼤，并可进⾏可⾏性分析多样化检测⼯具（曲率分析，连续分析，距离分析）三⾓⽹格曲⾯直接进⾏3轴加⼯（SMG）以DMU SPA对数位模型进⾏空间⼲涉检测2.6 CATIA⽤于逆向⼯程的主要模块功能简介DSE（Digitized shape editor数字编辑器）SQR（Quick surface reconstruction快速曲⾯重构）GSD（Geverative shape design通⽤曲⾯造型）FS（Freestyle⾃由曲⾯造型）2.6.1 DSE数字编辑器模块导⼊点或者点云数据预处理点云数据：过滤，删减，空洞修补，对齐，合并点云三⾓⾯⽚⽹格化误差检测点资料的整理，为曲⾯重构做准备三⾓⽹格曲⾯划分后可直接进⾏3轴加⼯或快速成型点云与重构的曲⾯做误差检测和控制三⾓⽹格曲⾯划分后可直接进⾏DMU空间分析检测2.6.2 QSR快速曲⾯重构模块重构可编辑的⾼精度曲⾯划分三⾓⽹格⾯⽚提取适⽤的曲⾯区域以特征边界与局部点云重构⾃由曲⾯区域辨别及重构基本⼏何曲⾯：平⾯，球⾯，圆柱⾯等品质检测及误差分析2.6.3 GSD通⽤曲⾯造型模块根据做好的特征线或线框，结合产品结构，构造曲⾯对部分细节优化裁减，合并并⽣成⾼品质曲⾯误差检测第三章数字曲⾯编辑器3.1 进⼊数字曲⾯编辑器3.2 数字曲⾯编辑器功能简介导⼊点云，清理点云，三⾓⽹格化点云，作点云剖⾯提取曲线，提取特征线，点云质量分析3.3 点云数据的导⼊导出⽀持的格式：CGO，ASCI，Atos，Iges，Stl3.3.1 点云数据的导⼊对话框Format：选择格式Selected file：选择点云⽂件Statistics：显⽰点云信息Sampling（％）：设置取样⽐例，即加载的点数占原来点总数的⽐例Scale factor：交线尺⼨的⽐例File Unit：导⼊点数据的单位Grouped：⼀次选择多个点云，选中时，表⽰⾃动合并称为单⼀点云3.3.2 点云数据的导出3.4 编辑点云激活，过滤，移除等操作3.4.1 激活点云直接选择点云或者圈选点云来选择点云的部分区域作为⼯作区域对话框选择要编辑的点云－选择Mode－选择Level－选择Trap Type－选择Selected Part Active All：激活该点云的所有点Swap：反向选择Mode中：Pick时，Level全部激活，Trap Type和Selected Type不可⽤Trap时，Level不可⽤，Trap Type和Selected Type激活Brush 时，Trap Type中（选择的⽅式）：Selected part中：Inside Trap：框选内Valid Trap：可取消该次选择，重新选择该点云激活⾮激活的点云可以再⽤激活来恢复3.4.2 移除点云对话框跟激活点云⼀样移除后点云不能恢复3.4.3 过滤点云数据太庞⼤，⽆需如此多的点曲率⼤的地⽅多⽤点对话框Reset：重新过滤Homogeneous：数值为圆球半径，球内的点被过滤，球上的点保留Adaptative：根据点与点之间的⽞偏量差量，把某偏差量以内的点都过滤掉，数值越⼤代表容许的偏差越⼤，过滤的点越多。
Catia逆向操作各个命解析(中文)
11.曲线投影（Project Curves）
(1)在Projection type下拉列表框中选择投影方式： （a）Along a direction 方式： 在Direction文本框中右击，弹出选择菜单，单击Edit Components 可以设置X，Y，Z的数值确定投影方向，单击Compass Direction, 以指南针的W轴作为投影方向。 （b）Normal方式：沿需要投影曲线的法向投影。 （2）在Sag文本框中设置投影到点云上的交线所包含点云的间距，数值 越大，交线上的点云越少。 （3）在Working distance文本框中设置生成的交线所涉及点云的宽度 数值越大，交线上的点越多。 （4）选中Curve creation,可以将此交线生成曲线。
6.建立网格面（Mesh Creation） (a)3D Mesher：这是一个复杂的多边形计算，这个计算时间随着模型的尺
寸和复杂程度而增加。在做此操作时，最好预先过滤。选中 ,点云上出现一个圆球，在其后的文本框中设置圆球半径， 此圆球半径越大，建立的网格面越密集。 (b) 2D Mesher：可以快速简单获得多边形面，但是需要指定一个投影方向， 有两种方法： 第一种方法，单击 ，选择参考面作为投影方向； 第二种方法，单击 ，表示以指南针的某个方向为投影方向，可以旋 转指南针从而改变投影方向。 (c)在Display选项区域下设置点云网格化的显示模式。 选中 ，显示网格面打光情况。 选中 ，使得网格面更加光滑，给人高质量的感觉。 选中 表示光线想三角面的法向照射。 选中 表示生成三角网格面。
数字曲面编辑器（DSE）学习笔记
奇瑞
马瑞
主要工具栏
1.点云输入 (Cloud Import)和点云输出 (Cloud Export) 点云输入和点云输出： 怎样输入/输出一个或多个描述数 字化点的文件，提供多种文件输入/输出格式。满足CATIA V5用户逆向造型的需要。 Cloud Import 点云输入 Cloud Export 点云输出
逆向流程及CATIA逆向的一些技巧
1导入点云
2三角化点云
3对齐点云
4建立构建草图所需要的基准点、线、面等
5构建实体的边界曲面
6用基准平面与点云相交，作出参考线，
7创建最大最主要最关键特征的草图，进行拉伸
对于逆向建模的一些补充规定：
1尽量揣测原设计者意图正向去做，如一些大的边长取整数值或者精确到小数点后一位的值；平行关系的面之间取整值；有斜度的平面用SWEEP命令去做，角度取整数值；一些筋之间距离取整数值，并且筋的引导线与一些边有垂直或品行关系，所有特征做的时候尽量使用同一基准；
7、构建大面，建立基准。
因钣金件是等厚的两层，可以只做单层偏置料厚就行，内外饰等塑料件是实体，上面有很多凸凹实心结构，有的塑料件如空调、大灯等更不是典型的实体结构，很多不等料厚及凸凹结构，因此两者的建模思路略有不同。
A对钣金：
1外板，一般由曲面光顺部门做好了外表面建主要的支撑大面（一般与内饰配合安装的面），与坐标平面平行的大面，与其他零件（大外板）配合的平行面。如地板上与Z平面平行的面、顶盖横梁与顶盖外板平行的面的、前后门与Y平面平行的面、发动机盖与外板平行的面等。对加强件先做加强的部分和与其他钣金焊接的面。因为这些面要保证一定的精度，并且不能单纯逆向做。这样的面一般有平行关系，不能用QSR模块的（Basic surface recognition）或（Power ftit）来做。如果是平面并且与坐标系有平行关系，可以FSS模块直接用（Planar patch）去拉伸。只是这样做的是非参以后不好调整，而这样的面一般需要正向去做，可以用GSD模块的几个命令去灵活运用。
命令去除面
去参数方法三种
桥接曲线三种
补面的方法
提取曲线或曲面
曲线光顺
命令
CATIA培训教程-逆向工程
CATIA培训教程-逆向工程CATIA是一款庞大的三维机械设计软件，被广泛应用于Aviation、Automotive和Aerospace等行业。
它是一个复杂，但十分强大的工具，使设计师能够创建复杂的零件和装配，在这一过程中，不断调整和优化设计。
然而，许多设计师常常被迫去推出产品的现有实例，这个过程就是逆向工程，这是需要使用CATIA的一项重要技能。
逆向工程并不是CATIA的最初设计目的，但是由于它的灵活性和功能强大的特性，CATIA成为了进行逆向工程的先锋软件。
逆向工程是一种机械、电子等领域，利用现有的物品或产品，从而反推出产品制造的过程。
这种工作可以包括以下内容：1. 用数控机床制造的电子产品的复制2. 逆向工程汽车零件，以确保备件被正确地制造并且可以替换3. 从博物馆文物中重制复杂的产品逆向工程的重点在于在发现现有产品的工程和设计细节的过程中，如何重新创建制造这个产品所需的过程。
在进行逆向工程之前，您需要收集尽可能多的有关现有产品的信息，例如物品的图纸、尺寸、材料和制造工艺。
这些信息提供了设计的基础。
然后，您需要使用CATIA将这些信息转换为逆向工程的型号，以重现原型。
CATIA具有广泛的工具来执行这些任务，以确保逆向工程建模与原始产品一致，以及重现产品的所有特征和细节。
以下是一些常用的逆向工程工具：1. 反编组件（Rigid Inner Component）:该工具允许您创建一个组成物体的零件，以便可以更好地研究并重新设计现有产品。
2. 快速逆向工程（Rapid Reverse Engineering）:这个工具提供了快捷和易用性来创建零件或装配体。
快速逆向工程可以处理比较简单的单零件，它提供了自动化的工具和功能，其可以从点云或二维照片数据中将一个物体的三维模型还原出来。
3. 逆向工程分析（Reverse Engineering Analysis）: 该工具可以自动执行加工特征，然后对模型进行分析，帮助您确定其材料和加工成本等属性。
CATIA_点云逆向 逆向工程最全面讲解
2.观察特征，先铺平面（方法二）
❖ 再砍断面线，找出拉伸方向
a
10
2.观察特征，先铺平面（方法二）
❖ 使用 命令，拉伸出面
a
11
2.缝合，修剪边界
❖ 使用 命令，缝合面
a
12
2.缝合，修剪边界
❖ 使用 命令，缝合面
a
13
2.缝合，修剪边界
❖ 修剪面边界
a
14
3.倒角（先支后主）
❖ 用 命令进行倒角
a
15
4.完成其它特征
❖ 用 命令做加强筋
a16Βιβλιοθήκη 4.完成其它特征❖用
命令做加强筋
a
17
4.完成其它特征
❖用
命令做加强筋
a
18
4.完成其它特征
❖ 完成
a
19
5.进入草图打孔
a
20
6.边界倒角
❖ 用 命令进行边界倒角
a
21
完成
a
22
a
5
2.观察特征，先铺平面（方法二）
❖ 使用 命令，砍断面线
点击此命令 可直接生成 线
a
6
2.观察特征，先铺平面（方法二）
❖ 进入草图，拟合断面线
a
7
2.观察特征，先铺平面（方法二）
❖ 进入草图，拟合断面线
拟合时忽 略小特征
a
8
2.观察特征，先铺平面（方法二）
❖ 再砍断面线，找出拉伸方向
a
9
CATIA V5 培训教 材CATIA点云逆向
a
1
1.导入点云
❖ 用 导入点云
a
2
2.观察特征，先铺平面
Catia逆向操作各个命令详细解析
约束对齐 用对准球对齐 点云区域对齐
曲面对齐
点对齐
Align with Previous Transformation 使用上一步对齐操作对齐
8.转换点云工具栏（Clouds Transformation） Translate Rotate Symmetry Scaling Affinity Axis to Axis 移动 旋转 对称 比例缩放 仿射 将点云移动到另一坐标系
2.点云编辑工具栏(Cloud Edition） 点云编辑菜单:为用户提供如何对点云进行操作编辑的手段， 方便用户对点云过滤、删除及部分激活。 Activating 激活 Filter Remove 过滤
删除
3.点云网格化工具栏（Mesh） 通过点云网格化功能，可以在点云上建立三角片网格， 使点云的几何形状更加明显，方便点云轮廓的建立。 Mesh Creation Offset 建立网格面 偏置网格面
5.删除 (Remove)
删除和激活对话框相似，操作也大体相同，但还是有细微差别： （1）删除的点不能恢复 （2）所有自由边都显示
6.建立网格面（Mesh Creation） (a)3D Mesher：这是一个复杂的多边形计算，这个计算时间随着模型的尺
寸和复杂程度而增加。在做此操作时，最好预先过滤。选中 ,点云上出现一个圆球，在其后的文本框中设置圆球半径， 此圆球半径越大，建立的网格面越密集。 (b) 2D Mesher：可以快速简单获得多边形面，但是需要指定一个投影方向， 有两种方法： 第一种方法，单击 ，选择参考面作为投影方向； 第二种方法，单击 ，表示以指南针的某个方向为投影方向，可以旋 转指南针从而改变投影方向。 (c)在Display选项区域下设置点云网格化的显示模式。 选中 ，显示网格面打光情况。 选中 ，使得网格面更加光滑，给人高质量的感觉。 选中 表示光线想三角面的法向照射。 选中 表示生成三角网格面。
(完整版)CATIA逆向教程
CATIA 逆向教程1. 引言CATIA 软件在造型风格、车身等方面具有独特的长处，使用自动化的多表面曲率与切矢管理，可帮助用户快速进行风格造型和曲面造型。
目前，CATIA 发布了第6 版本。
一些著名汽车制造商如Renault 、Toyota 、Kar2man 、Volvo 、Chrysler 等已经100% 的切换为CATIA 设计，并且被各国的汽车零、部件供应商所认可。
CATIA 事实上已成为汽车行业CAD 软件标准。
CATIA 的数字化外形编辑器(Digital Shape Editor ，DSE) 、快速曲面重建(Quick Surface Reconstruction ，QSR) 以及创成式外形设计模块(Generative Shape Design ，GSD) 是强大的逆向开发工具。
它们能完成点云读入、输出、编辑以及曲面快速而便捷的重建。
本文介绍以CATIAV5 的DSE 、QSR 和GSD 模块为零件逆向开发基本过程。
2. CATIA 逆向步骤利用CATIA 逆向的方法很多，但总的来说可分三种典型的方法，下面就各方法详细说明。
2.1. 预处理各方法虽然不一样，但是起点是相同的，那就是对点云的处理。
处理点云的步骤如下：2.1.1. 导入常规的几种点云类型catia 都可以导入，在CATIA V5 中的DSE 模块中，通过Inset/Importcloud 导入零件的点云。
在导入过程中导入过程中可以用鼠标移动6 个绿色的控制点，改变导入点云边界，过滤一些无用的点( 即降噪) 。
2.1.2. 过滤选择Insert/Cloud Edition/Cloud Filter ，利用Adaptative 选项能将曲面变化小的地方过滤较多的点，而变化大的地方过滤较少的点，使特征变得更明显。
该值越大则过滤掉的点越多。
2.1.3. 删除通过Insert /Cloud Edition /Remove Point ，进一删除扫描过程中边界部分的误点和缺陷点。
CATIA--命令详解
CATIA--命令详解基于草图的特征特征是组合起来以组成零件的实体。
这⾥介绍的特征是通过在“草图编辑器(Sketcher)”⼯作台（请参见《草图编辑器⽤户指南》）或在“创成式外形设计(Generative Shape Design)”⼯作台（请参见《创成式外形设计⽤户指南》）中创建的初始轮廓以及曲⾯上应⽤命令获得的。
⼀些操作包括添加材料，另⼀些操作包括移除材料。
在本节中，您将学习如何创建以下特征：创建凸台：单击此图标，选择要拉伸的轮廓，然后在对话框中输⼊所需的参数。
使⽤草图的⼦元素：在“凸台(Pad)”或“凹槽(Pocket)”对话框中右键单击“选择(Selection)”字段，然后选择“转到轮廓定义(Go to Profile Definition)”以显⽰“轮廓定义(Profile Definition)”对话框。
创建“直到下⼀个”凸台：单击此图标，选择要拉伸的轮廓，将“类型(Type)”选项设置为“直到下⼀个 (Up to next)”，然后在对话框中输⼊所需的参数。
创建“直到上⼀个”凸台：单击此图标，选择要拉伸的轮廓，将“类型(Type)”选项设置为“直到上⼀个 (Up to last)”，然后在对话框中输⼊所需的参数。
创建“直到平⾯”凸台：单击此图标，选择要拉伸的轮廓，在对话框中输⼊所需的参数，将“类型(Type)”选项设置为“直到平⾯(`Up to plane)”，然后选择所需的平⾯。
创建“直到曲⾯”凸台：单击此图标，选择要拉伸的轮廓，在对话框中输⼊所需的参数，将“类型(Type)”选项设置为“直到曲⾯(Up to surface)”，然后选择所需的曲⾯。
从曲⾯创建凸台：单击此图标，选择要拉伸的曲⾯，然后输⼊所需的参数。
创建不垂直于草图平⾯的凸台：单击此图标，选择要拉伸的轮廓，展开对话框，输⼊所需的参数，定义拉伸⽅向的新参考。
创建多凸台：单击此图标，选择要拉伸的草图，然后为每个域指定⼀个长度值。
catia逆向
第17页
4.指令介绍
4-2.点资料修剪
保留移除部分点数据
修剪点数据可使用点选,框选,多边型等等 的不同方式来作编修.如下 4)选取要保留的点数据
范例
Point: 单选一点
法一:使用点选的方式
操作方法 1)作动点 2)选擇(Selection):点选Pick如图1 3)我们可以在level中选择我们所要 的对 象型式 Scan/Grid: 选Scan的格点
Step:固定两个切面的距离
对话框说明 Number:输入切面的数目 Infinite:切整个点群 Number:设定固定切面数 Influence Area (切面的厚度)系 统会自动计算 在这个厚度内 的点交于切平 面上
Step:输入两个切面的距离
Swap:改变切面的方向
Limitation 曲线限制切面的位置 定义切面方向:使 用yz,xz,xy,罗盘, 工作面,曲线上等 Scans Distinct:每条Scans独立
4-5.建立曲线
4-5-1.空间曲线 (Creating Free Form Curves in Space) 4-5-2.平面曲线(Curves on Plane) 4-5-3.从扫描产生曲线(Curves from Scans) 4-6..建立三角曲面 4-7.曲面接合与平行
4-7-1.合并三角曲面(Merging Tessellations)
3)选取对话框平面
4)选取工作平面,如图2
图1 图2
方法三:使用罗盘
1)点选 2)选取点群,如下图 3)选取对话框 4)选取拖拉罗盘即可 改变切面方向
第26页
4.指令介绍
方法四:使用曲线限制
操作方法:
范例
1)点选 2)选取点群,如图1
CATIA逆向点云处理讲解学习
选择目标点云； 点击确定； 出现如右图所示操作界面 直接将移动点云从其中心移至目标点云中心 将罗盘移至移动点云中心 撤消所有移动操作
选定则只显示当前移动至的位置
预览的显示模式 最后将新生成一个点云，原点云保留
预览时所显示点云中点的百分比
点云可视化 （Activate）
全部显示
选择方式： Pick——捡取 Trap——圈选 Brush——刷子 用于Pick
用于Trap
用于Trap， 选择确认后 的可见部分
改变点云的显示方式，分为点、线两种方式
此操作不可撤消
移去点云中多余的点 （Remove）
分割点云 （Slipt）
移除的部分被删除 此操作不可撤消
2.在点云上手动画线（Create scans on cloud）
可以在点云上通过已有点描绘特征线
3.投影曲线（Project Curves）
可通过框选或捡取同时选取多条曲线进行投影
选定生成 曲线
此项限定相 邻三点之间 的距离，若 点云上某区 域的点距大 于给定值， 投影线将跨 过这些点， 造成投影不
根据此角度将计算出的曲线分 为两段，当某段转角处角度大
于所给值，则断为两段
Split Angle
Interpolation：生成通过 断面上所有点的曲线
公差 控制点数
相邻两点之间的最大距离
曲线分析：曲率梳 与断面的最大偏离量 显示拟合曲线的结点数
点云对齐
1.用罗盘对齐点云（Align using the compass）
断面厚度
Distinct：所有 的断面线是分开 的； Grouped：所有 的断面线是一个 整体
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
3D Curve
空间曲线
Curve from Scans 交线曲线
6
6.点云操作工具栏（Cloud Operations） Merge Clouds 点云合并 Merge Polygons 合并网格面 Split a Mesh or a Cloud 分割网格面或点云
7
7.重置点云工具栏（Cloud Reposit）
单选按钮。在Trap Type选项区域下选中
表示激活矩形棱柱区域内的点云；选中
，表示激活多边形棱柱区域内
的点云；选中
，表示激活区域是一条封闭样条线棱柱区域；单击
激活所有点云。
注：a)只要没有双击圈定的多边形，就能操作取消与重做；
b）在挑选过程中，激活的点是用红颜色显示； c）在默认情况下，圈定线是用2D显示，若旋转模型，则3D显示； d）能够修改圈定区域通过拖动绿色箭头； e）能够生成多区域激活区，通过多次点击有效圈定； f）若圈定模型一部分，然后点击Swap按扭，则有效的部分是未圈定的部分。15
限制线 参考面
24
（1）对话框自己默认参考平面、截面数和步长。自己定义参考平面是非 常有用的，能定义任何位置的参考平面；另外，在固定（Fix）区可以 选用是用步长定义截面线，还是用截面数定义截面线。
（2）根据需要，在平面定义（Plane Definition）区挑选参考面类型： (a)选预先定义平面 XY平面； XZ平面；YZ平面 (b)点罗盘按扭，根据罗盘的方向选择参考面 (c)点平面按扭，将一个已存在的平面作参考平面; (d)点截面导线按扭，选择一条曲线，截面线将与此曲线正交.
要 的步距。（步距对话框的数字会自动更新）
注：打开无限制（Infinite）截面选项，（尤其在模型较大时，此
如果打开代替（Replace）按扭，将用新的点云代替当前点云。
(g)一旦满意输入点云，点击 Ok确认.
(说明： 编辑器能够记住上次输入文件路径。)
根据输入文件格式的不同，点击More，还会显示更多的信息。
12
2.点云输出（Cloud Export）
当所输出的是扫描线，以扫描线输出； 当所输出是点云，以点云输出； 当既有点云，又有扫描线时，将以扫描线输出。
8.转换点云工具栏（Clouds Transformation） Translate 移动
Rotate
旋转
Symmetry Scaling Affinity
对称 比例缩放 仿射
Axis to Axis 将点云移动到另一坐标系
9
9.点云分析工具栏(Cloud Analysis）
Information
（3）Brush模式：选中 单选按钮，点云上出现一个圆，点击右键选 择编辑或改变圆半径的命令，可以拖动圆激活想要选择的部分。
4.过滤点云（Filter）
在处理许多数字化点云时，遇到数字化点密集，会影响到后期点云处 理的速度，所以在保证保留特征的情况下，可以用过滤功能对点云进 行过滤处理。 （a）公差球方式：可以输入球的半径 半径越大，过滤后的点云越稀疏。 过滤原理：在球沿点云运动中，凡是在球里面的点将被一个点代 替，其余点被隐藏。 注：球的半径不能小于收集点云的步长
2
2.点云编辑工具栏(Cloud Edition）
点云编辑菜单:为用户提供如何对点云进行操作编辑的手段， 方便用户对点云过滤、删除及部分激活。
Activating 激活
Filter
过滤
Remove 删除
3
3.点云网格化工具栏（Mesh） 通过点云网格化功能，可以在点云上建立三角片网格， 使点云的几何形状更加明显，方便点云轮廓的建立。
（3）选中
，在其后的文本框中设置百分比，表示将网格密
度将到原来的百分比。
（4）选中
，可以设置自由边的最大偏差值。
22
11.曲线投影（Project Curves）
(1)在Projection type下拉列表框中选择投影方式： （a）Along a direction 方式： 在Direction文本框中右击，弹出选择菜单，单击Edit Components 可以设置X，Y，Z的数值确定投影方向，单击Compass Direction, 以指南针的W轴作为投影方向。 （b）Normal方式：沿需要投影曲线的法向投影。
,点云上出现一个圆球，在其后的文本框中设置圆球半径，此圆球半 径越大，建立的网格面越密集。
(b) 2D Mesher：可以快速简单获得多边形面，但是需要指定一个投影方向， 有两种方法：
第一种方法，单击 ，选择参考面作为投影方向；
第二种方法，单击 ，表示以指南针的某个方向为投影方向，可以旋转指 南针从而改变投影方向。
(b)如果选中 ,在其后的文本框中设置相应的数值,表示小于此值的缺 口被选中,大于或等于此值的缺口不被选中.
(c)选中
,并在Sag文本框中设置网格的最大边长,如果网格的边长大
于此值,将增加节点.
(d)不选中 ,修补网格面是一个平面网格面,选中 ,修补网格面是平 滑过度的,调整其后的滑快位置,可以改变修补网格面的曲率.
(c)在Display选项区域下设置点云网格化的显示模式。
选中 ，显示网格面打光情况。
选中 ，使得网格面更加光滑，给人高质量的感觉。
选中
表示光线想三角面的法向照射。
选中
表示生成三角网格面。
19
7.偏置网格面（Offset） 与曲面偏置类似，偏置网格面功能可以将网格面沿着网格面 的法向偏置一定的距离。 在 中输入偏置的距离； 选中 ，在偏置的网格面上建立网格面的自由边线。
Project Curves 曲线投影 Planner Sections 平面交线 Create Scans on Clouds 点云交线 Create Free Edges 网格面边线
5
5.创建空间曲线工具栏（Curve Creation）
通过创建空间曲线功能，可以在空间或者点云上创建任意 形状的空间曲线。
25
(5)定义切割面：
(a)用步距定（Step）义切割面:
①打开固定（Fix）区的步距（Step）
②在步距（Step）对话框中输入步距 ③在数量（Number）对话框中输入切割面数或者拖动绿色箭头达 到需要的面数。（数量对话框的数字会自动更新）
(b)用数量（Number）定义切割面 ① 打开固定（Fix）区的数量（Number） ②在数量（Number）对话框中输入数量 ③在步距（Step）对话框中输入步距或者拖动绿色箭头达到需
文件名
文 件 路 径
文 件 格 式
13
3.激活部分点云(Activating)
1）在处理较大的点云数据时，工作焦点只是一个较小的范围，为了节省
计算机资源，CATIA允许用户只击活工作区域点云，而其他部分点云被
隐藏。
激活
切换
所有
拾取 标准
圈定 类型
选择 保留
有效 激活
14
2）激活/删除/分割对话框的参数：
数字曲面编辑器（DSE）学习笔记 奇瑞
马瑞
1
主要工具栏
1.点云输入 (Cloud Import)和点云输出 (Cloud Export) 点云输入和点云输出： 怎样输入/输出一个或多个描述数字 化点的文件，提供多种文件输入/输出格式。满足CATIA V5用户逆向造型的需要。 Cloud Import 点云输入 Cloud Export 点云输出
（1）PICK模式：选中
单选按钮。在Level选项区域下选中
，表示每次激活点云的一个点；点云网格化后，选中
，表示每次激活一个三角网格面；选中
表示
每次激活一条交线；选中
，表示每次激活点云的一
个子点云，选中
，表示一次激活整个点云。
（若拾取元素的同时按下 Shift键，可以移除被激活的元素。）
（2）TRAP模式：选中
Align using the compass 用指南针对齐
Align with constrains Align using spheres Align with cloud
约束对齐 用对准球对齐 点云区域对齐
Align with Surface
曲面对齐
Align with Points
点对齐
Align with Previous Transformation 使用上一步对齐操作对8 齐
Mesh Creation 建立网格面
Offset
偏置网格面
Mesh smoothing 平顺网格面
Fill Holes
修补网格面
Decimation
降低网格密度
Flip Edges
翻转边线
4
4.创建扫描线工具栏（Scan Creation）
方便在点云或网格面上，绘制交线作为逆向设计其他过程的 参考和依据。
（2）在Sag文本框中设置投影到点云上的交线所包含点云的间距，数值 越大，交线上的点云越少。
（3）在Working distance文本框中设置生成的交线所涉及点云的宽度 数值越大，交线上的点越多。
（4）选中Curve creation,可以将此交线生成曲线。
23
12. 平面交线（Planner Sections）
点云信息分析
Distance Analysis 距离分析
10
各命令的具体功能和应用
1.输入点云（Cloud Import）
文件名 与路径 文 件 格 式
11
(a)取样（Sampling）：按百分比例显示。 100%表示选中的点云中的点全部被导入。
(b)比例因子(Scale factor)：输入文件按输入比例缩放输入模型
（d）如果选中物理删除（Physical removal）选项，将删除被隐藏的点, 并不可以恢复。
