贴片电容极性判别

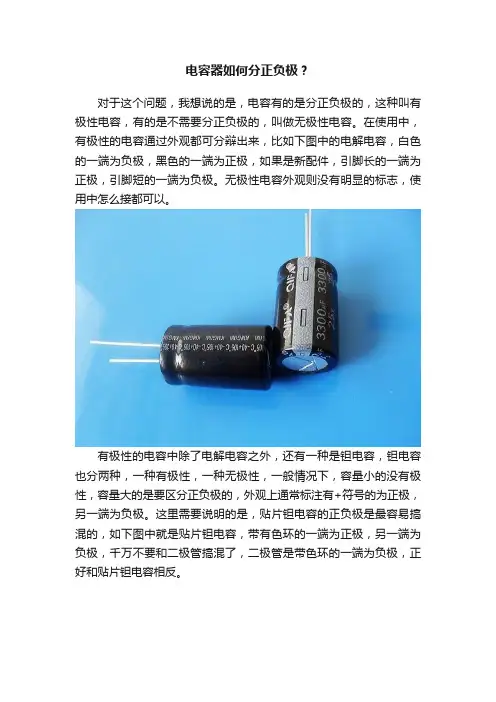

电容器如何分正负极？
电容器如何分正负极？
对于这个问题，我想说的是，电容有的是分正负极的，这种叫有极性电容，有的是不需要分正负极的，叫做无极性电容。
在使用中，有极性的电容通过外观都可分辩出来，比如下图中的电解电容，白色的一端为负极，黑色的一端为正极，如果是新配件，引脚长的一端为正极，引脚短的一端为负极。
无极性电容外观则没有明显的标志，使用中怎么接都可以。
有极性的电容中除了电解电容之外，还有一种是钽电容，钽电容也分两种，一种有极性，一种无极性，一般情况下，容量小的没有极性，容量大的是要区分正负极的，外观上通常标注有+符号的为正极，另一端为负极。
这里需要说明的是，贴片钽电容的正负极是最容易搞混的，如下图中就是贴片钽电容，带有色环的一端为正极，另一端为负极，千万不要和二极管搞混了，二极管是带色环的一端为负极，正好和贴片钽电容相反。
有极性电容的容量一般都较大，比如我们平常所见到的大容量的电容一般都是电解电容，其外观基本都是圆柱型，主要应用在电源滤波，耦合，隔直等一些低频电路中。
而无极性电容，则分很多种，比如我们常见的瓷片电容，独石电容和CBB电容（聚乙稀）等，如下图中的CBB电容，这些都是没有极性的，使用中不需区分正负极，直接用就可以了。
无极性电容一般都有体积小，容量小，高频特性佳等特点，所以常常用于一些高频滤波和振荡电路中。
在电子电路当中，我们常常能够看到如下图中的贴片电容，这种电容是没有极性的，由于这种贴片电容体积小，成本低，性能稳定，一些厂家用这种电容渐渐取代了瓷片电容。
看到这里，对于电容的极性你了解的如何了？最后，请伸出您的富贵大拇指为我点赞吧，谢谢！。
常用电子元件极性识别方法图示2
加一个0=180PF 1μ
F=1000nF
1nF=1000pF
1:直接标注法
如左图SS14
2:丝印标注法
发 标注一行文字代表
光 二 极 管
一个型号。 具体参数 参考规格书
无
1:插件电解电容 如左图:外壳标 有“-”号的为 负极.2个脚，脚 长的是正极，脚 电解电 短的是负极. 容 2:如左图：贴片 钽电容 电解电容,标记 有极性 了与电容表面不 同颜色的一端为 其它无 负极,反之为正 极性 极. 3:如左图钽电 容，标记了与电 容表面不同颜色 的一端为正极， 反之为负极。 1:颜色标记标记 了与二极管表面 不同颜色的一端 有 为负极,反之为 正极 2:发光插件二极 管,长脚为正 极，短脚为负极
R C D,ZD
1:用3位数值标示。
如 102 223 332
如同电阻算法,前2
位是数值，第3位是
10的倍乘,单位为 亨 H
nH.
1H=1000mH
如左图220=22后面 1mH=1000uH 无
加0个0=22nH.
1uH=1000nH
2:用N,R表示小数点
比如10N,10R都是
10NH
L，T
电 值，第3位是倍乘
阻 ，可以直接加0，
如左图103=10后加3
个0 =10KΩ
1:直接表示法：
如左图:标450V33UF
2:用3位数值标示。
如 102 223 332
贴 片 电 解
如同电阻算法，前2 位是数值，第3位是 10的倍乘,单位为 PF. 如左图181=18后面
法F 1F=1000mF 1mF=1000μ F
类型 图片
电阻
钽电容 电容
SMT极性器件识别规范
SMT极性器件识别规范一、极性定义极性是指元器件的正负极或第一引脚与PCB(印刷电路板)上的正负极或第一引脚在同一个方向，如果元器件与PCB上的方向不匹配时,称为反向不良。
二、极性识别方法1、片式电阻（Resistor）无极性2、电容（Capacitor）2.1 陶瓷电容无极性2.2 钽电容有极性。
PCB板和器件正极标示：1）色带标示；2）“+”号标示；3）斜角标示。
2.3铝电解电容有极性。
零件标示:色带代表负；PCB板标示:色带或“+”号代表正极。
3、电感(Inductor)3.1 片式线圈等两个焊端封装无极性要求3.2 多引脚电感类有极性要求。
零件标示:圆点/“1”代表极性点；PCB板标示:圆点/圆圈/“*”号代表极性点。
4、发光二极管(Light Emitting Diode)4.1 SMT表贴LED有极性。
零件负极标示:绿色为负极；PCB负极标示:1）竖杠代表,2）色带代表,3）丝印尖角代表；4）丝印“匚”框代表。
5、二极管(Diode)5.1 SMT表贴两端式二极管有极性。
零件负极标示：1）色带，2）凹槽，3）颜色标示(玻璃体)；PCB负极标示：1）竖杠标示，2）色带标示，3）丝印尖角标示，4）“匚”框标示6、集成电路(Integrated Circuit)6.1 SOIC类型封装有极性。
极性标示:1）色带,2）符号，3）凹点、凹槽，4）斜边6.2 SOP或QFP类型封装有极性。
极性标示：1）凹点/凹槽标示，2）其中一个点与其它两/三个点的(大小/形状)不同。
6.3QFN类型封装有极性。
极性标示:1）一个点与其它两个点(大小/形状)不同,2）斜边标示，3）符号标示(横杠/“+”号/圆点)。
7、栅格排列球形脚芯片(Ball Grid Array)7．1零件极性:凹点/凹槽标示/圆点/圆圈标示；PCB板极性:圆圈/圆点/字母“1或A”/斜角标示。
零件极性点对应PCB上极性点。
极性点匹配正确。
钽电容 电解电容极性判断
贴片的电解电容上一般在一端有一道杠杠，记得很早以前就有人告诉过我，那一端是正极，这一点我记得很清楚，因为他说这个和传统的直立式电解电容的判断方式相反（传统的直立式电解电容标有白线的一端为负极)，而且很长时间我也是这么认为的，也是这么做的。
今天去买贴片电解电容，和老板聊天的时候心血来潮又问了这样的问题，结果他说有杠杠的那端是负极，晕啊。
到底是那个对啊？还请大侠们指点啊！
答：SMD钽电容跟一般元件的正负标示是反著的，贴片钽电容有标记的一端是正极，另外一端是负极；引线钽长腿的正极，钽电容不能接反，接反后就不起作用了。
贴片电容正负极区分
贴片铝电解电容电容的正负极区分和测量电容上面有标志的黑块为负极。
在PCB上电容位置上有两个半圆，涂颜色的半圆对应的引脚为负极。
也有用引脚长短来区别正负极长脚为正，短脚为负。
当我们不知道电容的正负极时，可以用万用表来测量。
电容两极之间的介质并不是绝对的绝缘体，它的电阻也不是无限大，而是一个有限的数值，一般在1000兆欧以上。
电容两极之间的电阻叫做绝缘电阻或漏电电阻。
只有电解电容的正极接电源正(电阻挡时的黑表笔)，负端接电源负(电阻挡时的红表笔)时，电解电容的漏电流才小(漏电阻大)。
反之，则电解电容的漏电流增加(漏电阻减小)。
这样，我们先假定某极为“+”极，万用表选用R*100或R*1K 挡，然后将假定的“+”极与万用表的黑表笔相接，另一电极与万用表的红表笔相接，记下表针停止的刻度(表针靠左阻值大)，对于数字万用表来说可以直接读出读数。
然后将电容放电(两根引线碰一下)，然后两只表笔对调，重新进行测量。
两次测量中，表针最后停留的位置靠左(或阻值大)的那次，黑表笔接的就是电解电容的正极。
另：贴片电容正负极区分一种是常见的钽电容，为长方体形状，有“-”标记的一端为正；另外还有一种银色的表贴电容，想来应该是铝电解。
上面为圆形，下面为方形，在光驱电路板上很常见。
这种电容则是有“-”标记的一端为负。
发光二极管：颜色有红、黄、绿、蓝之分，亮度分普亮、高亮、超亮三个等级，常用的封装形式有三类：0805、1206、1210二极管：根据所承受电流的的限度，封装形式大致分为两类，小电流型(如1N4148)封装为1206，大电流型(如IN4007)暂没有具体封装形式，只能给出具体尺寸： X 3 X电容：可分为无极性和有极性两类:无极性电容下述两类封装最为常见，即0805、0603；有极性电容也就是我们平时所称的电解电容，一般我们平时用的最多的为铝电解电容，由于其电解质为铝，所以其温度稳定性以及精度都不是很高，而贴片元件由于其紧贴电路版，所以要求温度稳定性要高，所以贴片电容以钽电容为多，根据其耐压不同，贴片电容又可分为A、B、C、D四个系列，具体分类如下：类型封装形式耐压A 3216 10VB 3528 16VC 6032 25VD 7343 35V贴片钽电容的封装是分为A型(3216)，B型(3528)， C型(6032)， D型(7343)，E型(7845)。
电容正负极的区别与判断
正极。用表测时，按容量选档位。
4700pf
左右用
10k
档容量再小用表就很难测了。方法是
两表笔分别接触两电极，每次测时先把电容器放电。电阻大的那次黑笔接的那一极是正极。
电容上面有标志的黑块为负极。在
PCB
上电容位置上有两个半圆，涂颜色的半圆对应
B
类
3528
类型相同
0805
具体尺寸：
2.0 X 1.25 X 0.5
1206
具体尺寸：
3.0 X 1.5 0X 0.5
负端接电源负（电阻挡时的红表笔）时，电解电容的漏电流才小（漏电阻大）。反之，则电
解电容的漏电流增加（漏电阻减小）。这样，我们先假定某极为
“+”
极，万用表选用
R*100
或
R*1K
挡，然后将假定的
“+”
极与万用表的黑表笔相接，另一电极与万用表的红表笔相接，
记下表针停止的刻度（表针靠左阻值大），对于数字万用表来说可以直接读出读数。然后将
有极性电容也就是我们平时所称的电解电容，一般我们平时用的最多的为铝电解电容，由于
其解质为铝，所以其温度稳定性以及精度都不是很高，而贴片元件由于其紧贴电路版，所
以要求温度稳定性要高，所以贴片电容以钽电容为多，根据其耐压不同，贴片电容又可分为
A
、
B
、
C
、
D
四个系列，具体分类如下：
类型
封装形式
耐压
A 3216 10V
路板上很常见。
这种电容则是有
“-”
标记的一端为负。
发光二极管：颜色有红、黄、绿、蓝之分，亮度分普亮、高亮、超亮三个等级，常用的封装
贴片电容识别
贴片电容识别简介贴片电容，也称为贴片电容器，是一种常见的电子元件，被广泛用于电路板和电子设备中。
贴片电容具有体积小，封装方便，性能稳定等特点。
因此，对于电子维修和制造行业的从业人员来说，学会准确识别贴片电容是至关重要的。
本文将介绍如何识别贴片电容以及常见的贴片电容规格和标记。
希望能够帮助读者更加熟悉和了解贴片电容。
贴片电容的外观贴片电容通常采用矩形外观，尺寸小，颜色常见为黑色或白色。
常见的封装方式有0603、0805、1206等。
贴片电容的标记贴片电容的上表面通常会印有特定的标记，用于表示其电容值和电压等信息。
下面是常见的贴片电容标记示例：•104：表示电容值为100000pF，即0.1uF。
•105：表示电容值为1000000pF，即1uF。
•474：表示电容值为47000000pF，即47uF。
•225：表示电容值为2000000pF，即2.2uF。
需要注意的是，这些标记值是以皮法（pF）为单位的。
除了电容值，贴片电容上还可能会印有电压等级、精度等信息。
贴片电容的识别方法要准确识别贴片电容，可以采用以下步骤：1.观察外观：贴片电容具有典型的矩形外观，颜色一般为黑色或白色。
根据尺寸可以初步判断封装类型。
2.查看标记：注意贴片电容上的标记，将标记的数字进行转换，根据上面提到的标记示例来判断电容值和单位。
同时，注意标记上是否还有其他的信息，如电压等级和精度。
3.测试电容值：如果无法准确识别电容值，可以借助电容表或万用表来测试电容值。
将正负极分别接触到电容的两个引脚上，读取电容的值，并进行单位换算，以确认电容的数值。
常见的贴片电容规格以下是一些常见的贴片电容规格：1.0603：尺寸为0.06英寸 × 0.03英寸，体积小，适用于小型电子设备。
2.0805：尺寸为0.08英寸 × 0.05英寸，广泛应用于电子设备中。
3.1206：尺寸为0.12英寸 × 0.06英寸，适用于需要较高电容值的应用。

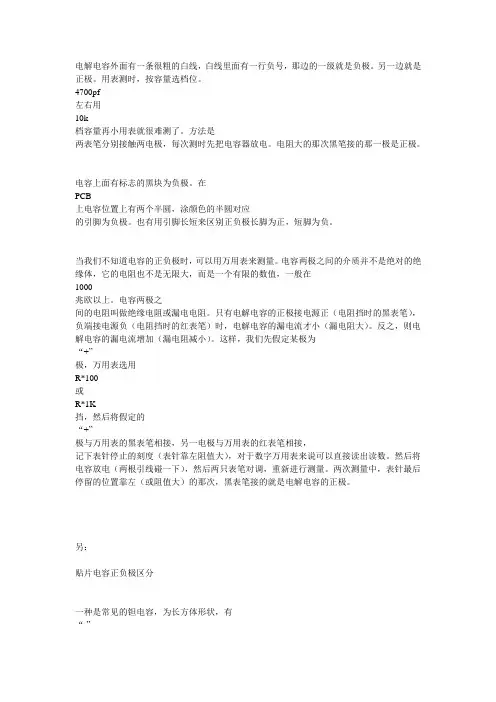

电容正负极的区别与判断
电解电容外面有一条很粗的白线，白线里面有一行负号，那边的一级就是负极。
另一边就是正极。
用表测时，按容量选档位。
4700pf左右用10k档容量再小用表就很难测了。
方法是两表笔分别接触两电极，每次测时先把电容器放电。
电阻大的那次黑笔接的那一极是正极。
电容上面有标志的黑块为负极。
在PCB上电容位置上有两个半圆，涂颜色的半圆对应的引脚为负极。
也有用引脚长短来区别正负极长脚为正，短脚为负。
当我们不知道电容的正负极时，可以用万用表来测量。
电容两极之间的介质并不是绝对的绝缘体，它的电阻也不是无限大，而是一个有限的数值，一般在1000兆欧以上。
电容两极之间的电阻叫做绝缘电阻或漏电电阻。
只有电解电容的正极接电源正（电阻挡时的黑表笔），负端接电源负（电阻挡时的红表笔）时，电解电容的漏电流才小（漏电阻大）。
反之，则电解电容的漏电流增加（漏电阻减小）。
这样，我们先假定某极为“+”极，万用表选用R*100或R*1K挡，然后将假定的“+”极与万用表的黑表笔相接，另一电极与万用表的红表笔相接，记下表针停止的刻度（表针靠左阻值大），对于数字万用表来说可以直接读出读数。
然后将电容放电（两根引线碰一下），然后两只表笔对调，重新进行测量。
两次测量中，表针最后停留的位置靠左（或阻值大）的那次，黑表笔接的就是电解电容的正极。
另：贴片电容正负极区分一种是常见的钽电容，为长方体形状，有“-”标记的一端为正；另外还有一种银色的表贴电容，想来应该是铝电解。
上面为圆形，下面为方形，在光驱电路板上很常见。
这种电容则是有“-”标记的一端为负。
发光二极管：颜色有红、黄、绿、蓝之分，亮度分普亮、高亮、超亮三个等级，常用的封装形式有三类：0805、1206、1210二极管：根据所承受电流的的限度，封装形式大致分为两类，小电流型（如1N4148）封装为1206，大电流型（如IN4007）暂没有具体封装形式，只能给出具体尺寸：5.5 X 3 X 0.5电容：可分为无极性和有极性两类:无极性电容下述两类封装最为常见，即0805、0603；有极性电容也就是我们平时所称的电解电容，一般我们平时用的最多的为铝电解电容，由于其电解质为铝，所以其温度稳定性以及精度都不是很高，而贴片元件由于其紧贴电路版，所以要求温度稳定性要高，所以贴片电容以钽电容为多，根据其耐压不同，贴片电容又可分为A、B、C、D四个系列，具体分类如下：类型封装形式耐压A3216 10VB 3528 16VC 6032 25VD 7343 35V贴片钽电容的封装是分为A型（3216），B型（3528），C型（6032），D型（7343），E型（7845）。
常见贴片电容的识别
常见贴片电容的识别
常见贴片电容。
常见贴片电容主要有：瓷片电容，贴片钽电容，贴片电解电容，贴片纸介多层电容。
瓷片电容
材质：瓷片；
外形：一般为长方形；
特征：表面没有丝印，没有极性；
颜色：主要有褐色、灰色、淡紫色等。
尺寸大小：根据封装尺寸。
基本单位：pF。
贴片钽电容
材质：钽；
外形：一般为长方形；
特征：表面有丝印，有极性；
颜色：主要有黑色、黄色等。
极性判别：钽电容表面一般有一条丝印线（白色、黄色等）标记电容的正极，并且丝印有电容值和工作电压。
尺寸大小：根据封装尺寸。
基本单位：pF。
贴片电解电容
材质：电解质；
外形：一般为圆柱形；
特征：表面有丝印，有极性，外观上可见铝制外壳；
颜色：主要有黑色、黄色等。
极性判别：钽电容表面一般有一条丝印线（黑色）标记电容的负极，并且丝印有电容值和工作电压。
尺寸大小：根据封装尺寸。
基本单位：uF。
贴片纸介多层电容
材质：纸质；
外形：一般为椭圆形或方形；
特征：表面有丝印，无极性，有厂家标识；
颜色：椭圆形一般为银白色有金属光泽，方形一般为褐色。
极性判别：钽电容表面一般有一条丝印线（黑色）标记电容的负极，并且丝印有电容值和工作电压。
尺寸大小：根据封装尺寸（一般尺寸较大）。
基本单位：uF。
贴片电容及电阻的识别方法
贴片元件的识别方法贴片元件的识别方法贴片元件由于体积小、自感系数小，安装容易(底板不需打孔)，因而被广泛采用。
但由于体积小，故型号或数值不可能完全标出，只能用代码表示。
下面向读者简要介绍几种贴片元件的识别方法。
一、贴片电阻贴片电阻有矩形和圆柱形两种(见图1)其中矩形贴片电阻基体为黄棕色，其阻值代码用白色字母或数字标注。
标注方法主要有两种：1．三位数字标注法这种标注阻值的方法是：其中第1、2位数字为有效数字，第3位数字表示在有效数字的后面所加“0”的个数，单位：Ω。
如果阻值小于10Ω，则以“R”表示Ω。
举例见表1。
2．一个字母和一位数字标注法这种标注方法是：在电阻体上标注一个字母和一个数字。
其中字母表示电阻值的前两位有效数字。
(详见表2)，字母后面的数字表示在有效数字后面所加“0”的个数，单位是“Ω”。
举例如表3所示。
关于圆柱形贴片电阻的阻值标注方法与传统带引线电阻的色环表示法完全相同，在此不再赘述。
二、贴片电容贴片电容的外形与贴片电阻相似，只是稍薄(见图2)。
一般贴片电容为白色基体，多数钽电解电容却为黑色基体，其正极端标有白色极性。
贴片电容像贴片电阻一样，也有片形和圆柱形两种，其中圆柱形贴片电容酷似贴片柱形电阻，只是通体一样粗，而电阻则两头稍粗。
贴片电容的数值标注方法主要有三种：1．一个字母和一个数字表示法这种方法是：在白色基线上打印一个黑色字母和一个黑色数字(或在方形黑色衬底上打印一个白色字母和一个白色数字)作为代码。
其中字母表示容量的前两位数字，详见表4。
后面的数字则表示在前面二位数字的后面再加多少个“0”。
单位“pF”。
举例见表5。
2．颜色和一个字母表示法这种方法是用电容上标一颜色加一个字母的组合来表示电容量。
其字母的含义仍见表4，其颜色则表示在字母代表的容量后面再添加“0”的个数，单位为“pF”，详见表6。
例如：红色后面还印有“Y”字母，则表示电容量为8．2×100=8．2pF，黑色后面带印有“H”字母，则表示电容量为2．0×10的1次方=20pF，白色后面加印有“N”字母，则表示该电容数值为3．3×10的3次访=3300pF。
SMT电子元器件极性、方向识别
SMT贴片元器件极性的识别指导只有少数元件没有极性特性（比如电阻，片式电容，电感），通常元件的电路连接都具有极性要求。
具有极性的元件不可反向接入电路，否则电路不通。
极性识别就是通过辨别元件本体色带或者异形边角来确定元件的“正/负极”或者“pin1（脚1）”。
1.正极/负极具有极性的2引脚的SMT元件通常为钽电容、铝电解电容，二极管。
如下表所示：注：正极也称为阳极，负极也称为阴极。
2.Pin1（脚1）对于电路而言，元件的每个引脚均有唯一编号，其计数方向为逆时针，如下图：厂家会在元件本体上注明PIN1标记，通常为圆点，凹点或者色带。
如果出现多个圆点标记，可通过字符方向，颜色，模具注胶孔来判断。
不易判断时以厂家的元件白皮书为准。
同样，为了保证电路中各个元件引脚的正确接入，PCB中的元件焊盘引脚也有唯一编号，其方向也为逆时针，焊盘引脚的pin1也会做上标记，如下图：其中有极性要求的元件的Pin1均通过圆点，斜边，粗边或者凹边进行标记。
只有元件引脚与焊盘引脚一一对应，电路才会导通工作。
通过识别元件和焊盘两者的Pin1引脚位置可判断对应是否正确。
连接器是一种比较特殊元件，元件本体通过标记或者特殊外形来确定方向，装配时连接方向方法为：⏹通过连接器底部的定位针来保证方向（防呆设计）⏹保证连接器开口朝PCB板外方向（需要实料判断）⏹通过对应元件本体特征和丝印图特征来保证（大BGA座子）3.SMT元件极性图索引类型封装元件图丝印图元件识别钽电容MLD模制本体颜色标记为正电解电容CAE铝电解电容黑色标记为负斜边标记为正二极管Melf玻璃二极管黑色标记为负（色带）SOD模制本体颜色标记为负LED长方形表面：绿色为负背面：三角左边为负LED正方形缺角为负芯片SOIC(SOP)左下角圆形处为Pin1左边缺孔下方为Pin1PLCC (SOCKET)元件缺脚上方三角为pin1QFP 字符左下圆点标记为pin1BGA 字符左下圆点标记或色带标记为pin1方向如有侵权请联系告知删除，感谢你们的配合！如有侵权请联系告知删除，感谢你们的配合！。
贴片电容的区分
电容：可分为无极性和有极性两类，无极性电容下述两类封装最为常见，即0805、0603；而有极性电容也就是我们平时所称的电解电容，一般我们平时用的最多的为铝电解电容，由于其电解质为铝，所以其温度稳定性以及精度都不是很高，而贴片元件由于其紧贴电路版，所以要求温度稳定性要高，所以贴片电容以钽电容为多，根据其耐压不同，贴片电容又可分为A、B、C、D 四个系列，具体分类如下：类型封装形式耐压A 3216 10VB 3528 16VC 6032 25VD 7343 35V贴片电容的尺寸表示法有两种，一种是英寸为单位来表示，一种是以毫米为单位来表示，贴片电容的系列型号有0402、0603、0805、1206、1812、2010、2225、2512，是英寸表示法，04 表示长度是0.04 英寸，02 表示宽度0.02 英寸，其他类同型号尺寸（mm）英制尺寸公制尺寸长度及公差宽度及公差厚度及公差0402 1005 1.00±0.05 0.50±0.05 0.50±0.050603 1608 1.60±0.10 0.80±0.10 0.80±0.100805 2012 2.00±0.20 1.25±0.20 0.70±0.201.00±0.201.25±0.201206 3216 3.20±0.30 1.60±0.20 0.70±0.201.00±0.201.25±0.201210 3225 3.20±0.30 2.50±0.30 1.25±0.301.50±0.301808 4520 4.50±0.40 2.00±0.20 ≤2.001812 4532 4.50±0.40 3.20±0.30 ≤2.502225 5763 5.70±0.50 6.30±0.50 ≤2.503035 7690 7.60±0.50 9.00±0.05 ≤3.00贴片电容的命名贴片电容的命名:贴片电容的命名所包含的参数有贴片电容的尺寸、做这种贴片电容用的材质、要求达到的精度、要求的电压、要求的容量、端头的要求以及包装的要求例风华系列的贴片电容的命名贴片电容的命名:贴片电容的命名所包含的参数有贴片电容的尺寸、做这种贴片电容用的材质、要求达到的精度、要求的电压、要求的容量、端头的要求以及包装的要求。
元件极性方向识别图
PCBA第一脚方向标识
BGA贴片正确
CPU反向不良
电子元件极性及方向识别（二）
MCU IC第一脚方向标识
PCB第一脚方向标识
贴片后方向标识点对应
BIOS方向标识
BIOS在PCB上的方向标识
插装OK后两点对应
电子元件极性及方向识别（三）
IC方向标识及正 反面
PLCC封装 IC方向标识
PCB板方向标识
电子元件极性及方向识别
❖ BGA、CPU、MCU、BIOS、PLCC ❖ 插件IC、编码器 ❖ 三极管、功率管 ❖ 钽电容、贴片电容、电解电容 ❖ 晶振、二极管、发光LED ❖ 喇叭、MIC、红外接收头
电子元件极性及方向识别（一）
BGA方向标识
PCBA一脚方向标识
BGA贴片正确
BGA反向不良
CPU方向标识
贴装OK后第 1脚对应
1 1
电子元件极性及方向识别（五）
SOT封装元件 SOT封装元件
PCB焊盘 PCB焊盘
SOT封装元件
PCB焊盘
贴片OK 贴片OK 贴片OK
电子元件极性及方向识别（六）
钽电容极性标识
PCB正极标识
贴片OK正极与PCB白色丝印对应
贴片电解电容正负极
PCB电解电容正极
零件正极与 PCB正极对应
电解电容正负极
PCB上正负极标识
电子元件极性及方向识别（七）
晶体第1脚
晶振原理图
PCB焊盘贴Leabharlann 二极管插件二极管LED
电子元件极性及方向识别（八）
喇叭红色为正极、
黑色为负极
元件背面正、 负极标识
-
+
+ MIC上标有“ ”的为正极、另
检测贴片电容好坏的方法
1、用万用表电阻档检查电解电容器的好坏电解电容器的两根引线有正、负之分，在检查它的好坏时，对耐压较低的电解电容器（6V或l0V），电阻档应放在R×100或R×1K档，把红表笔接电容器的负端，黑表笔接正端，这时万用表指针将摆动，然后恢复到零位或零位附近。
这样的电解电容器是好的。
电解电容器的容量越大，充电时间越长，指针摆动得也越慢。
2、用万用表判断电解电容器的正、负引线一些耐压较低的电解电容器，如果正、负引线标志不清时，可根据它的正接时漏电电流小（电阻值大），反接时漏电电流大的特性来判断。
具体方法是：用红、黑表笔接触电容器的两引线，记住漏电电流（电阻值）的大小（指针回摆并停下时所指示的阻值），然后把此电容器的正、负引线短接一下，将红、黑表笔对调后再测漏电电流。
以漏电流小的示值为标准进行判断，与黑表笔接触的那根引线是电解电容器的正端。
这种方法对本身漏电流小的电解电容器，则比较难于区别其的极性。
3、用万用表检查可变电容器.可变电容有一组定片和一组动片。
用万用表电阻档可检查它动、定片之间有否碰片，用红、黑表笔分别接动片和定片，旋转轴柄，电表指针不动，说明动、定片之间无短路（碰片）处；若指针摆动，说明电容器有短路的地方。
4、用万用表电阻档粗略鉴别5000PF以上容量电容的好坏用万用表电阻档可大致鉴别5000PF以上电容器的好坏（5000PF以下者只能判断电容器内部是否被击穿）。
检查时把电阻档量程放在量程高档值，两表笔分别与电容器两端接触，这时指针快速的摆动一下然后复原，反向连接，摆动的幅度比第一次更大，而后又复原。
这样的电容器是好的。
电容器的容量越大，测量时电表指针摆动越大，指针复原的时间也较长，我们可以根据电表指针摆动的大小来比较两个电容器容量的大小。
电容的识别
电容的识别
贴片电容有：贴片钽电容、贴片瓷片容、纸多层贴片电容、贴片电解电容。
贴片钽电容:是有极性的电容，丝印上标明了电容值为6.8 μF和耐压值25V。
贴片瓷片电容
贴片瓷片电容：体积小，无极性，无丝印；基本单位pF
纸多层贴片电容:与贴片电容基本相同，材质纸质。
基本单位为pF,但此电容容量一般在uF级。
贴片电解电容：丝印印有容量、耐压和极性标示。
其基本单位为μF。
贴片叠层电感
贴片叠层电感:外观上与贴片电容的区别很小,区分的方法是贴片电容有多种颜色其中有褐色、灰色、紫。
等，而贴片电感只有黑色一种。
基本单位：nH.
贴片电感实例：
元件值读取的例子：
图一中电感的丝印为100，读取其元件值：
第一、二位10 X 第三位0＝10X1＝10μH
图二中电感的丝印为红红红，读取元件值：
第一、二位22 X 第三位2＝22X100＝2200nH=2.2μH
【更多资源】。
如何判断电容的容量正负极好与坏
如何判断电容的容量正负极好与坏电容器是电子电路中常见的元件之一，用于储存电荷并在电路中起到滤波、耦合、去噪等功能。
在实际应用过程中，我们经常需要判断电容的正负极好坏，以下是一些常用的方法和注意事项。
1.观察电容器外观：首先，我们可以观察电容器外观。
通常，电容器的正极会标记出来，可以通过外观上的标记来确定电容的正负极，如印刷在外壳上的符号、+号、颜色区分等。
2.查找电容器规格说明书：电容器的规格说明书通常会提供电容器的正负极标记方法，可以在规格书中查到具体的标记方法。
3.测试电容器电压：使用电压表可以测试电容器两端的电压。
如果电压表显示电容器两端电压为正数，那么表示测试的正极连接在电容器的正极上。
如果电压表显示电容器两端电压为负数，表示测试的正极连接在电容器的负极上。
4.观察电容器内部结构：如果无法通过外观判断电容的正负极，可以通过观察电容器内部结构来判断。
一般情况下，电容器的正极会连接到内部的阳极，而负极会连接到阴极。
可以通过观察电容器内部构造，如电解电容器中的铝箔和电解液、有机电解电容器中的电解介质等，来判断电容的正负极。
5.使用万用表测量电容极性：除了观察外观和内部结构，我们还可以使用万用表来测量电容器的正负极性。
将万用表设为电阻测量档位，将电容器两极引线与万用表的两个探头连接，记录下初始阻值。
然后将电容器两极引线与万用表的探头对调连接，再次记录阻值。
如果两次记录的阻值相差较大，说明连接方式是正确的，否则需要重新连接。
6.排除其他可能引起问题的因素：在判断电容的正负极时，同时需要排除其他可能引起问题的因素。
例如，电路中可能存在其他元件的极性安装错误，或者电源线、测试设备本身的故障，都可能导致正负极判断错误。
需要注意的是，不同类型的电容器判断正负极的方法可能有所不同，在操作时需要参考具体的电容器型号和规格说明书。
同时，在判断电容的正负极时应当小心操作，以免短路或者其他意外情况发生。
另外，也有一些特殊类型的电容器，如电介质电容器、无极性电容器等，这些电容器自身不具备正负极性，可以在电路中任意连接使用。
SMT元件基础知识及极性认知、焊接外观判定标准1
容有多种颜色其中有褐色、灰色、
紫色等，而贴片电感只有黑色一
种 。基本单位：nH.（纳亨 ）
元件值读取的例子： 图一中电感的丝印为100，读取其元件值： 第一、二位10 X 第三位0＝10X1＝10μH
1
SMT元件知识认知---麦克风、晶振、开关
麦 克 风
开 关
T字形朝向为负极
绿色部分为负极
灯丝部分为负极可用万用表测试
换算关系: 1F＝1×103mF=1×106μF＝1×109nF ＝1×1012pF (3)、电感:
基本单位: 亨利 符号:H 常用单位: 毫亨 符号:m H
微亨 符号:u H 纳亨 符号:n H 换算关系: 1H=1×103mH=1×106μH=1×109nH
1 SMT元件知识认知---阻容元件尺寸及识别
3、电容常见耐压值，耐压值可以以大代小.
耐压代码
G
J
A
C
D
E
V
H
耐压值
4V
6.3V
10V 16V 20V
4、色环电阻的误差表示方法：
金色
银色
棕色
红色
绿色
±5%
±10%
±1%
±2%
±0.5%
25V 35V 100V
蓝色 ±0.25%
紫色 ±0.1%
1
SMT元件知识认知---贴片电阻
1、贴片电阻是一种外观上非常单一的元件。 方形、黑色，表面有丝印标识元件值， 体积小。尺寸有各种大小（主要尺寸 见贴片元件尺寸介绍）电阻没有极性 但是有正反面区分.
(4)、二极管: 电子学符号D
贴片二极管、硅二极管、锗二极管、发光二极管 (5)、三极管: 电子学符号Q&TR (6)、开关: 电子学符号SW&K
贴片电容贴片钽电容是有极性的电容
应知： 认识9205数字万用表中的SMT元件，及其安装的特点。
应会： 掌握SMT元件的安装技巧。
1
SMT元器件识别
贴片电阻 电阻标称值识别：阻体上标有750字样，第一、二位表 示元件值有效数字，第三位表示有效数字后应乘的位数。
2
SMT元器件识别
贴片电容 贴片钽电容是有极性的电容，丝印上标明了电容值 为6.8 μF和耐压值25V 。
元件代号
焊接位置
5
SMT元器件识别
集成块
IC 第 1 脚标记
方向指示 的标记
IC方向标识
IC方向 指示缺口
6
SMT元器件识别
焊接位置
元件代号
3
SMT元器件识别
二极管 一般二极管的负极用白色、红色或黑色色环标 识，发光二极管一般用引脚长度不同来区分极性，较 短的引脚为负极。
元件代号
焊接位置
4
SMT元器件识别
三极管：从顶端往下看，一边一个电极，另一边两个
电极。一边只有一个电极的这个电极的为集电极，另一边
ቤተ መጻሕፍቲ ባይዱ
两个电极分别为基极和发射极。 。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
贴片电容极性判别
贴片式电容有贴片式陶瓷电容、贴片式钽电容、贴片式铝电解电容。
贴片式陶瓷电容无极性（如图3），容量也很小（PF级），一般可以耐很高的温度和电压，常用于高频滤波。
陶瓷电容看起来有点像贴片电阻（因此有时候我们也称之为“贴片电容”），但贴片电容上没有代表容量大小的数字。
贴片式钽电容的特点是寿命长（如图4）、耐高温、准确度高、滤高频改波性能极好，不过容量较小、价格也比铝电容贵，而且耐电压及电流能力相对较弱。
它被应用于小容量的低频滤波电路中。
贴片钽电容与陶瓷电容相比，其表面均有电容容量和耐压标识，其表面颜色通常有黄色和黑色两种。
譬如100-16即表示容量100μF，耐压16V。
贴片式铝电解电容拥有比贴片式钽电容更大的容量，其多见于显卡上，容量在300μF~1500μF之间，其主要是满足电流低频的滤波和稳压作用。
一般我们平时用的最多的为铝电解电容，由于其电解质为铝，所以其温度稳定性以及精度都不是很高，而贴片元件由于其紧贴电路版，所以要求温度稳定性要高，所以贴片电容以钽电容为多，根据其耐压不同，贴片电容又可分为A、B、C、D 四
个系列，具体分类如下：
类型封装形式耐压
A 3216 10V
B 3528 16V
C 6032 25V
D 7343 35V
贴片的钽电解电容(A/B/C/D壳)横杠是正极.或底盘(金属)上有缺口的那边是正极
贴片的圆型铝电解电容,横杠是负极.
瓷片电容对高频滤除效果最好；
电解电容对低频的抑制效果就比其他的好；
独石、钽电容等，在温度系数方面比瓷片的好，而在滤除高频方面远没有瓷片的好。
去耦电容和旁路电容没有本质的区别,电源系统的电容本来就有多种用途,从为去除电源的耦合噪声干扰的角度看,我们可以把电容称为去耦电容(Decoupling),如果从为高频信号提供交流回路的角度考虑,我们可以称为旁路电容(By-pass).而滤波电容则更多的出现在滤波器的电路设计里.电源管脚附近的电容主要是为了提供瞬间电流,保证电源/地的稳定,当然,对于高速信号来说,也有可能把它作为低阻抗回路,比如对于CMOS电路结构,在0->1的跳变信号传播时,回流主要从电源管脚流回,如果信号是以地平面作为参考层的话,在电源管脚的附近需要经过这个电容流入电源管脚.所以对于PDS(电源分布系统)的电容来说,称为去耦和旁路都没有关系,只要我们心中了解它们的真正作用就行了
铝电容容量较大、价格较低，但易受温度影响、准确度不高；而且随着使用时间会逐渐失效。
钽电容寿命长、耐高温、准确度高，不过容量较小、价格高。
除非是需要大容量滤波的地方(如CPU插槽附近)，原则上最好都使用钽电容，因为它不易引起波形失真。
下图为SMD钽电容电容
下图为SMD铝电容
下图为SMD陶瓷电容
由于陶瓷需要高温烧结,不能表面丝网印刷.
固态电容全称为：固态铝质电解电容。
它与普通电容（即液态铝质电解电容）最大差别在于采用了不同的介电材料，液态铝电容介电材料为电解液，而固态电容的介电材料则为导电性高分子。
新时代的固态电容采用具有高导电度及优异热稳定性之导电高分子材料作为固态电解质，代替传统式铝电解电容器内的电解液，大幅改善传统液态铝电解电容器之缺点并展现出极为优异的电器特性与可靠度，导电性高分子铝固态电解容器已成为下一时代固态电解电容器的开发主流，导电性高分子固态电容器也成为尖端先进的电容器代名词。
使用固态电容好处一：防爆浆
使用固态电容好处二：寿命长，稳定性好。
