CL11金属箔式聚酯薄膜电容
CBB与CL在概念与参数上的不同
CBB 与CL 在概念与参数上的不同
主要有两种结构；箔式CL11、CBB11 和金属化CL21、CBB21、CBB22 等。
这样我们就能很容易从型号上看出它们的材料和结构。
例如：CL21 则表示这个电容器的材料是涤纶，结构是金属化。
CL11 型是数量最大的一种低价产品。
箔式结构是指电容器用塑料薄膜和铝箔叠在一起
卷绕而成，导电电极为铝箔。
金属化结构是预先用真空蒸发的方法在薄膜上
蒸发了一层极薄的金属膜，然后用这个薄膜卷绕成的电容器，导电电极为蒸
发的金属膜（大多仍为铝膜）。
在同样规格情况下，金属化电容器的体积要比箔式的小。
金属化薄膜电容器有自愈特性，即电容器中塑料薄膜某一点若存
在缺陷，加电压时会击穿，则此处的金属膜会蒸发掉，而不会产生短路现
象，从而使电容器仍能正常工作。
金属化电容器还有一个优点就是引出线是
从喷了金属的端面引出，从而使电流通路很短，所以也称为无感电容器。

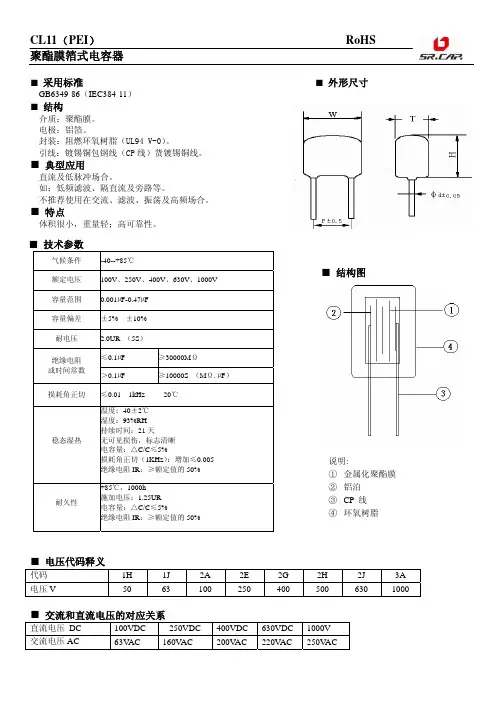

某品牌CL11电容规格书
PEI562J207041100 7.0 4.0 11.0 5.0
PEI682J207041100 7.0 4.0 11.0 5.0
PEI822J208041300 8.0 4.0 13.0 5.0
PEI103J208041300 8.0 4.0 13.0 5.0
PEI123J209051400 8.5 5.0 13.5 5.0
PEI393J212071600 11.5 7.0 15.5 6.5
PEI473J213091800 12.5 8.5 17.5 6.5
PEI563J214092100 14.0 8.5 21.0 7.5
PEI683J214092100 14.0 8.5 21.0 7.5
PEI823J216102200 16.0 9.5 22.0 8.5
■ 特点
体积很小，重量轻；高可靠性。
■ 技术参数
气候条件
-40--+85℃
额定电压
100V、250V、400V、630V、1000V
容量范围
0.001µF-0.47µF
容量偏差
±5% ±10%
耐电压
2.0UR （5S）
绝缘电阻 或时间常数
≤0.1µF ＞0.1µF
≥30000MΩ ≥10000S （MΩ.µF）
PEI153J209051400 8.5 5.0 13.5 5.0
PEI183J209061400 9.0 5.7 14.0 5.0
PEI223J209061400 9.0 6.0 14.0 6.5
PEI273J210061500 10.0 6.0 15.0 6.5
PEI333J210071500 10.0 6.5 15.0 6.5
电容器种类介绍
GB/T14472-98
IEC60384-14
EN132400
UL1414
MPP
CBB21
CBB21型金属化聚丙烯膜电容器
CBB21 metallized polypropylene film capacitor
采用金属铝箔与聚丙烯光膜绕制而成
容量稳定性好,适用于低压领域,逻辑﹑定时﹑隔直流﹑旁路﹑耦合电路.广泛用于电视机﹑收录机及各种电子仪器的直流﹑脉动电路中.
GB10188
IEC60384-13
MPT/MPA
CBB20
CBB20型金属化聚丙烯膜电容器
CBB20 metallized polypropylene film capacitor
GB12747-91
陶瓷电容器：用陶瓷做介质。在陶瓷基体两面喷涂银层，然后烧成银质薄膜作极板制成。
其特点是：体积小、耐热性好、损耗小、绝缘电阻高，但容量小，适用于高频电路。
铁电陶瓷电容容量较大，但损耗和温度系数较大，适用于低频电路。
电阻颜色区分：（棕1）（红2）（橙3）（黄4）（绿5）（蓝6）（紫7）（灰8）（白9）（黑0）
铝金属化聚丙烯膜卷绕而成
适用于电视机(S校正)之偏转回路﹑电子设备谐振电容﹑应急灯之功率因素补偿﹑开关电源之耦合电容﹑定时﹑振荡回路.
GB10190-88
IEC60384-16
PPS
CBB81
CBB81高压金属化/箔式聚丙烯膜电容器
CBB81 high-voltage metallize polypropylene film capacitor
金属化薄膜电容常用的介质_概述说明以及解释
金属化薄膜电容常用的介质概述说明以及解释1. 引言1.1 概述金属化薄膜电容是一种常见的电子元件，用于储存和释放电荷。
它由两层金属薄膜之间的介质组成，介质对电容器的性能具有重要影响。
本文将对金属化薄膜电容常用的介质进行概述说明，并解释这些介质在金属化薄膜电容中的作用和原理。
1.2 文章结构本文主要分为五个部分：引言、金属化薄膜电容介质概述、金属化薄膜电容常用介质的说明、解释常用介质的原理和机制，以及结论。
在引言部分，将对文章进行概括性介绍，说明文章内容与结构。
1.3 目的本文旨在全面了解和掌握金属化薄膜电容中常用的介质种类及其特性。
通过对不同介质的特点和应用领域进行说明，读者可以更好地选择适合自己需求的电容器。
同时，解释这些常用介质在金属化薄膜电容中起作用的原理和机制将帮助读者深入理解其工作原理。
最后，通过对金属化薄膜电容常用介质的优缺点总结和对未来发展方向的展望，读者可以对该领域进行更深入的研究和应用。
（以上为参考内容，可根据具体需求进行修改）2. 金属化薄膜电容介质概述:2.1 金属化薄膜电容的定义:金属化薄膜电容是一种采用金属化薄膜作为电极，并在其之间填充一种介质的电容器。
这种结构使得金属化薄膜电容具有较大的电容值和稳定性，广泛应用于各种电子设备中。
2.2 介质在金属化薄膜电容中的作用:介质在金属化薄膜电容中起着关键的作用。
它填充在金属化薄膜电极之间，起到隔离和储存能量的作用。
介质主要通过极板之间形成的电场来存储能量，并且必须具备高绝缘强度、低损耗、稳定性好等特点。
2.3 常用的介质种类及特性:在金属化薄膜电容中，常见的介质种类包括聚乙烯酮（PVP）、聚苯硫醚（PBT）、聚氧化乙烯（POE）等。
- 聚乙烯酮（PVP）具有较高的介电常数和绝缘强度，能够承受较高的工作电压。
同时，它还具有良好的耐热性和化学稳定性，适用于高频应用。
- 聚苯硫醚（PBT）具有优异的机械强度和耐电压能力，在高温环境下仍然保持稳定。
电容的分类、作用及图解
电容的分类、作用及图解————————————————————————————————作者：————————————————————————————————日期：1.瓷介电容器（CC ）结构：用陶瓷材料作介质，在陶瓷表面涂覆一层金属（银）薄膜，再经高温烧结后作为电极而成。
瓷介电容器又分 1 类电介质（NPO 、CCG ） ）；2 类电介质（X7R 、2X1）和 3 类电介质（Y5V 、2F4）瓷介电容器。
用途：主要应用于高频电路中。
2.涤纶电容器（CL ）结构：涤纶电容器，是用有极性聚脂薄膜为介质制成的具有正温度系数（即温度升高时，电容量变大）的无极性电容。
用途： 一般应用于中、低频电路中。
常用的型号有CL11、CL21等系列。
3.聚苯乙烯电容器（CB ）结构：有箔式和金属化式两种类型。
用途： 一般应用于中、高频电路中。
常用的型号有CB10、CB11（非密封箔式）、CB14~16（精密型）、CB24、CB25（非密封型金属化）、CB80（高压型）、 CB40 （密封型金属化）等系列。
4.聚丙烯电容器（CBB ）结构：用无极性聚丙烯薄膜为介质制成的一种负温度系数无极性电容。
有非密封式（常用有色树脂漆封装）和密封式（用金属或塑料外壳封装）两种类型。
用途： 一般应用于中、低频电子电路或作为电动机的启动电容。
常用的箔式聚丙烯电容：CBB10、CBB11、CBB60、 CBB61 等；金属化式聚丙烯电容： CBB20、CBB21、CBB401 等系列。
5.独石电容器结构：独石电容器是用钛酸钡为主的陶瓷材料烧结制成的多层叠片状超小型电容器。
用途：广泛应用于谐振、旁路、耦合、滤波等。
常用的有CT4 （低频） 、CT42（低频）；CC4（高频）、CC42（高频）等系列。
6.云母电容器（CY ）结构：云母电容器是采用云母作为介质，在云母表面喷一层金属膜（银）作为电极，按需要的容量叠片后经浸渍压塑在胶木壳（或陶瓷、塑料外壳）内构成。
CBB、CL电容介绍大全(原版)
CBB、CL交流薄膜电容器大全一、交流薄膜电容器分类主要是特性和用途不同,例如:产品名称型号常见电容容量常见工作电压特性及用途金属化聚乙酯膜电容器MEF0.01uF-10uF100VDC,250VDC,400VDC,630VDCMEF是非感应式,用镀金属聚酯薄膜作为电介质/电极,镀锡铜包钢线,具有环氧树酯包封.本品适合于耦合,滤波,整流和计时电路中,在远程通讯,数据处理,工业仪表和自动控制系统的设备中得到运用.金属化聚丙烯电容器MPF0.001uF-10uF100VDC,250VDC,400VDC,630VDCMPF是非感应式,用镀金属聚丙烯电介质/电极,绕制而成,镀锡铜包钢线,用环氧树酯包封,本品应用于要求高频率下高电流,高稳定性的电路中,尤其用于CRT电路的S-校正中.聚酯薄膜电容器PEN 0.001-0.47uF50VDC,100VDC,200VDCPEN是非感应式,用聚酯薄膜作为介质和铝箔为电极绕制成,镀锡铜包钢线,具有环氧树酯包封.本品用ZYL于需要降躁音的小信号电路的工商业设备中十分理想. 聚丙烯薄膜电容器PPN 0.001-0.47uF250VDC,400VDC,630VDCPPN为非感应式,用聚丙烯薄膜电介质和铝箔为电极绕制成,镀锡铜包钢线,具有环氧树酯包封.本品用于无程通讯,数据处理,工业仪表和自动化控制的系统的设备.金属化聚丙烯薄膜电容器(高压 PPS 0.001-0.33uF1000VDC,1200VDC,1600VDC,2000VDCPPS为非感应式,用聚丙烯电介质和镀金属聚丙烯薄膜串联以铝箔为电极绕制而成,镀锡铜包钢线,环氧树酯包封.本品用于高频率,高脉冲上升时间电路十分理想,在缓冲器,转接开关和高压电源器以及电子照明镇流器中得到广泛的应用.聚乙酯膜电容器PEI 0.001-0.47uF50VDC,100VDCPEI是感应式,用聚酯薄膜电介和铝箔为电极绕制成,镀锡铜包钢线,具有环氧树酯包封.本品适合于计时电路和滤波,耦合的用途,用于电视机,收音机,磁带录音机,音响和其它消费性电子设备十分理想. MKT82 圆轴向金属化聚酯膜电容器MKT83扁轴向0.001-33uF50,63V,100V,160V,250V,400V,630V(DCMKT82、MKT83以金属化聚脂膜作介质和电极,用阻燃胶带外包和环氧树酯密封,具有电性能优良,可靠性好,耐温高,体积小,容量大和良好自愈性能.本品适用于仪器,仪表,家用电器的交/直流电路,广泛应用于音响系统分频线路中.安規濾波電容器MPX ——MPX 是非感应式聚丙烯膜介质,真空蒸金属电极, 径向镀锡导线点焊于电容器两端面金属层,装于加强阻燃型盒子并用环氧树脂灌封,阻燃要求达到UL94V-0。
电容的分类、作用及图解
结构：云母微调电容器由定片和动片构成，定片为固定金属片，其表面贴有一层云母薄片作为介质，动片为具有弹性的铜片或铝片，通过调节动片上的螺钉调节动片与定片之间的距离，来改变电容量。 云母微调电容器有单微调和双微调之分。
用途：应用于晶体管收音机、电子仪器、电子设备中。
12.瓷介微调电容器（CC）
8.金属化纸介电容器（CJ）
结构：金属化纸介电容器采用真空蒸发技术，在涂有漆膜的
纸上再蒸镀一层金属膜作为电极而成。
优点：与普通纸介电容相比，体积小，容量大，击穿后能自愈能力强。
常见有CJ10、CJ11等系列。
9.铝电解电容器（CD）
结构：有极性铝电解电容器是将附有氧化膜的铝箔（正极）和浸有电解液的衬垫纸，与阴极（负极）箔叠片一起卷绕而成。外型封装有管式、立式。并在铝壳外有蓝色或黑色塑料套。
用途： 一般应用于中、低频电路中。
常用的型号有CL11、CL21等系列。
3.聚苯乙烯电容器（CB）
结构：有箔式和金属化式两种类型。
用途： 一般应用于中、高频电路中。
常用的型号有CB10、CB11（非密封箔式）、CB14~16（精密型）、CB24、CB25（非密封型金属化）、CB80（高压型）、 CB40 （密封型金属化）等系列。
4.聚丙烯电容器（CBB）
结构：用无极性聚丙烯薄膜为介质制成的一种负温度系数无极性电容。有非密封式（常用有色树脂漆封装）和密封式（用金属或塑料外壳封装）两种类型。
用途： 一般应用于中、低频电子电路或作为电动机的启动电容。常用的箔式聚丙烯电容：CBB10、CBB11、CBB60、 CBB61 等；金属化式聚丙烯电容： CBB20、CBB21、CBB401 等系列。
14.空气可变电容器（CB）
产品特性比较表
C≤0.33UF IR≥15GΩ C＞0.33UF IR≥5GΩ
C≤0.33UF IR≥30GΩ C＞0.33UF IR≥10GΩ
C≤0.33UF IR≥15GΩ C＞0.33UF IR≥5GΩ
允 差
用途
广泛应用于通讯器材,
J 收录机,电视机,VCD及
K 各种电子设备的直流
规格 0.001-0.47
100VDC 250VDC 400VDC 630VDC 1000VDC 0.001-0.1 50VDC 63VDC 100VDC 0.001-10 100VDC 250VDC 400VDC 630VDC 0.001-1.0 63VDC 100VDC 250VDC 400VDC
C≤0.33UF 2UR 1KHZ时≤0.001 IR≥50GΩ
C＞0.33UF IR≥5GΩ
40/85/21
—40～85℃
1.75UR 1KHZ时≤0.001
C≤0.33UF
IR≥50GΩ C＞0.33UF
IR≥5GΩ
CBB20 MPA扁 MPT圆
1.聚丙轴向电容，无感 2.高频损耗小自愈性好 3.体积小，重量轻 4.外层用玛拉胶带包裹 5.电性能优越，寿命长
C＞0.33UF IR≥5GΩ
耦合，离合，旁路及 J 定时回路自动控制系 K 统及通讯设备，充放 M 电，照明，噪音抑制
及频率调制.
0.01-10 100VDC 250VDC 400VDC 630VDC 0.001-20 100VDC 250VDC 400VDC 630VDC
金属 化聚丙烯膜电
型号
型号
CL11 (PEI)
CL21X MINI (MEF) CL21 (MEF)
薄膜电容器(Film Capacitor)的分类及特性详解(图)
薄膜电容器(Film Capacitor)的分类及特性详解（图）
【电源网】薄膜电容器(Film Capacitor)又称塑料薄膜电容(Plastic Film Capacitor)。
其以塑料薄膜为电介质。
电容器依着介质的不同，它的种类很多，例如：电解质电容、纸质电容、薄膜电容、陶瓷电容、云母电容、空气电容等。
但是在音响器材中使用最频繁的，当属电解电容器和薄膜(Film)电容器。
电解电容大多被使用在需要电容量很大的地方，例如主电源部分的滤波电容，除了滤波之外，并兼做储存电能之用。
而薄膜电容则广泛被使用在模拟信号的交连，电源噪声的旁路(反交连)等地方。
薄膜电容器结构及分类
薄膜电容器是以金属箔当电极，将其和聚乙酯，聚丙烯，聚笨乙烯或聚碳酸酯等塑料薄膜，从两端重叠后，卷绕成圆筒状的构造之电容器。
而依塑料薄膜的种类又被分别称为聚乙酯电容(又称Mylar电容)，聚丙烯电容(又称PP 电容)，聚苯乙烯电容(又称PS电容)和聚碳酸电容。
薄膜电容的典型示意图
特性
薄膜电容器由于具有很多优良的特性，因此是一种性能优秀的电容器。
它的主要等性如下：无极性，绝缘阻抗很高，频率特性优异(频率响应宽广)，
而且介质损失很小。
基于以上的优点，所以薄膜电容器被大量使用在模拟电路上。
尤其是在信号交连的部份，必须使用频率特性良好，介质损失极低的电容器，方能确保信号在传送时，不致有太大的失真情形发生。
其结构和纸介电容相同，介质是涤纶或者聚苯乙烯等。
涤纶薄膜电容，介。
薄膜电容器
电子元器件薄膜电容器薄膜电容器简介：薄膜电容器又称塑料薄膜电容其以塑料薄膜为电介质。
按介质分类可以分为有机介质电容器，无机介质电容器，电解电容器有机介质电容器主要有：塑料薄膜、纸介、漆膜、复合介质PET、OPP、PEN、PPS、PS、PC。
无机介质电容器有：瓷介、云母、玻璃膜及玻璃釉高频瓷、铁电瓷、半导体瓷。
电解电容器主要有铝电解、钽电解、铌电解、液体铝电解、固体铝电解、无极性电解。
目前主要产品有陶瓷电容器、塑料薄膜电容器、电解电容器三大类。
薄膜电容器是以金属箔当电极，将其和聚乙酯，聚丙烯，聚苯乙烯或聚碳酸酯等塑料薄膜，从两端重叠后，卷绕成圆筒状的构造之电容器。
而依塑料薄膜的种类又被分别称为聚乙酯电容（又称Mylar电容），聚丙烯电容（又称PP电容），聚苯乙烯电容（又称PS电容）和聚碳酸电容。
薄膜分类依塑料薄膜的种类又被分为：聚乙酯电容(又称Mylar电容)，聚丙烯电容(又称PP电容)，聚苯乙烯电容(又称PS 电容)和聚碳酸电容。
其结构和纸介电容相同，介质是涤纶或者聚苯乙烯等。
涤纶薄膜电容，介电常数较高，体积小，容量大，稳定性比较好，适宜做旁路电容。
聚苯乙烯薄膜电容，介质损耗小，绝缘电阻高，但是温度系数大，可用于高频电路。
薄膜电容器分类：薄膜电容器是以金属箔当电极，将其和聚乙酯，聚丙烯，聚苯乙烯或聚碳酸酯等塑料薄膜，从两端重叠后，卷绕成圆筒状的构造成电容器。
而依塑料薄膜的种类又被分别称为聚乙酯电容(又称Mylar电容)，聚丙烯电容(又称PP电容)，聚苯乙烯电容(又称PS电容)和聚碳酸电容。
薄膜电容器可分为直流薄膜电容器和交流薄膜电容器两大类：直流薄膜电容器是指工作在以直流电源供电的电路中的薄膜电容器，可分为通用类、抑制电源电磁干扰类、脉冲类和精密类四类；交流薄膜电容器是指工作在以交流电源供电的电路中的薄膜电容器，按功能分电动机启动运行、功率因素补偿等。
目前大量生产的塑料薄膜电容器有聚苯乙烯，聚乙烯，聚丙烯，聚四氟乙烯，聚酯（涤纶），聚碳酸酯，复合膜等。
薄膜电容器特性
高频损耗小，适用于较大电流。绝缘电阻高，自愈性好，寿命长。有可靠的安全保护功能。
广泛用于日光灯，高效金属卤化物灯
CBB81(PPS)
高频损耗小，适用于大电流，优异的高频，温度特性，绝缘电阻高，寿命长
广泛用于高频，直流，交流和脉冲电路中
CBB85
非感应式结构，电感量低，自愈性好，可靠性高，内串式结构，电压分布均匀，寿命长
CL20
CL20(MET)
容量范围宽，体积小。自愈性好，寿命长。适用于直流和VHF级信号的隔直流，旁路和耦合
广泛用于滤波，降噪，低脉冲电路
CL20(MEA)
CL21
CL21-B(MEB)
CL21(MEF)
CL21S(MES)
抗脉冲能力强，比率容量大，自愈性好，寿命长适用于直流和VHF级信号的隔直流，旁路和耦合
CBB21(MPP)
CBB6
CBB6-H
高频损耗小，适用于大电流。绝缘电阻高，自愈性好，寿命长
广泛用于高温大功率补偿电路
CBB60
适用于频率为50Hz（60 Hz）的交流电源供电的单相电动机的起动和运转
CBB61
CBB65
保护等级:P2,高频损耗小，适用于较大电流。绝缘电阻高，自愈性好，寿命长。
CBB8
CBB91适用于小功率1GBT模块，CBB92适用于较大功率1GBT模块
CBB92
CBB11 (OPP)
CH11 (OPP&PET)
CL系列金属
化聚酯薄膜电容器聚酯
X2-MKT
绝缘电阻高，自愈性好，寿命长，能承受2.5kV的脉冲电压，属X2类
适用于电源跨线降噪电路，及其它交流场合
X1-MEX
高频损耗小，适用于较大电流，绝缘电阻高，自愈性好，寿命长，能承受4kV的脉冲电压，属X2类
CL11电容
■采用标准?GB6349-86(IEC384-11)■结构介质：聚酯膜。
电极：铝箔。
封装：阻燃环氧树脂（UL94 V-0）。
■典型应用直流及低脉冲场合。
如：低频滤波、隔直流及旁路等。
不推荐使用在交流、滤波、振荡及高频场合。
■特点体积很小，重量轻；高可靠性。
■技术参数气候条件-40--+85℃额定电压vdc 100V、250V、400V、630V、1000V容量范围0.001μF-0.47μF 容量偏差±5%? ±10%耐电压 2.0UR （5S）绝缘电阻或时间常数≤0.1μF ≥30000MΩ＞0.1μF ≥10000S （MΩ.μF）损耗角正切≤0.01? 1kHz???? 20℃稳态湿热温度：40±2℃湿度：93%RH持续时间：21天无可见损伤，标志清晰电容量：△C/C≤5%损耗角正切（1KHz）：增加≤0.005绝缘电阻IR：≥额定值的50%+85℃，1000h■■■ 电压代码释义 ■ 交流和直流电压的对应关系■ 交流耐压与频率的关系曲线100VDC/63VAC 250VDC/160VAC400VDC/200VAC 630VDC/220VAC代码 1H 1J 2A 2E 2G 2H 2J 3A 电压V 50631002504005006301000直流电压100VDC 250VDC400VDC 630VDC 1000V交流电压63VAC 160VAC 200VAC 220VAC 250VAC■特性曲线图?容量与温度特性曲线容量与频率特性曲线绝缘电阻与温度特性曲线■电容器规格尺寸表CL11（PEI）产品规格产品编码外形尺寸（mm）容量 F Wmax T max H max P±1.050VDC/100VDC102 0.001 PEI102J(K)10604110 6.0 3.5 10.5 3.5122 0.0012PEI122J(K)10604110 6.0 3.5 10.5 3.5152 0.0015PEI152J(K)10604110 6.0 3.5 10.5 3.5182 0.0018PEI182J(K)10604110 6.0 3.5 10.5 3.5222 0.0022PEI222J(K)10604110 6.0 3.5 10.5 3.5272 0.0027PEI272J(K)10604110 6.0 3.5 10.5 3.5332 0.0033PEI332J(K)10604110 6.0 3.5 10.5 3.5392 0.0039PEI392J(K)10604110 6.0 3.5 10.5 3.5472 0.0047PEI472J(K)10604110 6.0 3.5 10.5 3.5562 0.0056PEI562J(K)10604110 6.0 3.5 10.5 3.5682 0.0068PEI682J(K)10604120 6.0 4.0 11.5 5.0822 0.0082PEI822J(K)10704120 6.5 4.0 11.5 5.0103 0.01 PEI103J(K)10704120 6.5 4.0 11.5 5.0123 0.012 PEI123J(K)10704120 6.5 4.0 11.5 5.0153 0.015 PEI153J(K)10804120 7.3 4.0 12.0 5.0183 0.018 PEI183J(K)10804120 7.5 4.0 12.0 5.0223 0.022 PEI223J(K)10805120 8.0 4.5 12.0 5.0273 0.027 PEI273J(K)10805120 8.0 5.0 12.0 5.0 0.033333 11005120 9.5 5.0 12.0 5.0393 0.039 PEI393J(K)11005120 9.5 5.0 12.0 5.0473 0.047 PEI473J(K)11005120 9.5 5.0 12.0 5.0563 0.056 PEI563J(K)11006130 10.0 5.5 12.5 7.5683 0.068 PEI683J(K)11006130 10.0 5.5 12.5 7.5823 0.082 PEI823J(K)11107130 11.0 6.5 12.5 7.5104 0.1 PEI104J(K)11207150 11.5 6.5 14.5 7.5124 0.12 PEI124J(K)11307170 12.5 7.0 16.5 8.0154 0.15 PEI154J(K)11307170 12.5 7.0 16.5 8.0184 0.18 PEI184J(K)11308170 13.0 7.5 16.5 8.0224 0.22 PEI224J(K)11408180 14.0 8.0 17.5 9.0334 0.33 PEI334J(K)11609200 16.0 8.5 19.5 10.1394 0.39 PEI394J(K)11610220 16.0 10.0 21.5 10.0474 0.47 PEI474J(K)11610220 16.0 10.0 21.5 10.0250V102 0.001 PEI102J(K)20704110 6.5 4.0 11.0 3.5122 0.0012PEI122J(K)20704110 6.5 4.0 11.0 3.5152 0.0015PEI152J(K)20704110 6.5 4.0 11.0 3.5182 0.0018PEI182J(K)20704110 6.5 4.0 11.0 3.5 0.0022222 20704110 6.5 4.0 11.0 3.5272 0.0027PEI272J(K)20704110 6.5 4.0 11.0 3.5332 0.0033PEI332J(K)20704110 6.5 4.0 11.0 3.5392 0.0039PEI392J(K)20704110 6.5 4.0 11.0 3.5472 0.0047PEI472J(K)20704110 6.5 4.0 11.0 3.5562 0.0056PEI562J(K)20704110 7.0 4.0 11.0 5.0682 0.0068PEI682J(K)20704110 7.0 4.0 11.0 5.0822 0.0082PEI822J(K)20804130 8.0 4.0 13.0 5.0103 0.01 PEI103J(K)20804130 8.0 4.0 13.0 5.0123 0.012 PEI123J(K)20905140 8.5 5.0 13.5 5.0153 0.015 PEI153J(K)20905140 8.5 5.0 13.5 5.0183 0.018 PEI183J(K)20906140 9.0 5.7 14.0 5.0223 0.022 PEI223J(K)20906140 9.0 6.0 14.0 6.5273 0.027 PEI273J(K)21006150 10.0 6.0 15.0 6.5333 0.033 PEI333J(K)21007150 10.0 6.5 15.0 6.5393 0.039 PEI393J(K)21207160 11.5 7.0 15.5 6.5473 0.047 PEI473J(K)21309180 12.5 8.5 17.5 6.5563 0.056 PEI563J(K)21409210 14.0 8.5 21.0 7.5683 0.068 PEI683J(K)21409210 14.0 8.5 21.0 7.5823 0.082 PEI823J(K)21610220 16.0 9.5 22.0 8.5104 0.1 PEI104J(K)21710220 16.5 9.5 22.0 8.5124 0.12 PEI124J(K)21711220 17.0 11 22 9.0154 0.15 PEI154J(K)21711220 17.0 11.0 22.0 10.5400V102 0.001 PEI102J(K)40704120 7.0 4.0 12.0 4.0122 0.0012PEI122J(K)40704120 7.0 4.0 12.0 4.0152 0.0015PEI152J(K)40804130 7.5 4.0 12.5 4.0182 0.0018PEI182J(K)40805130 7.5 5.0 12.5 4.0222 0.0022PEI222J(K)40805130 7.5 5.0 12.5 4.0272 0.0027PEI272J(K)40805140 8.0 5.0 13.5 6.0332 0.0033PEI332J(K)40805140 8.0 5.0 13.5 6.0393 0.0039PEI392J(K)40906140 9.0 6.0 14.0 6.0472 0.0047PEI472J(K)40906140 9.0 6.0 14.0 6.0562 0.0056PEI562J(K)41006140 9.5 6.0 14.0 6.0682 0.0068PEI682J(K)41006140 9.5 6.0 14.0 6.0822 0.0082PEI822J(K)41107150 10.5 6.5 15.0 7.0103 0.01 PEI103J(K)41107150 10.5 6.5 15.0 7.0123 0.012 PEI123J(K)41208160 12.0 8.0 15.5 7.0153 0.015 PEI153J(K)41208160 12.0 8.0 15.5 7.0183 0.018 PEI183J(K)41209190 12.0 8.5 18.5 7.0223 0.022 PEI223J(K)41209190 12.0 8.5 18.5 7.0273 0.027 PEI273J(K)41409210 13.5 8.5 21.0 9.0333 0.033 PEI333J(K)41409210 13.5 8.5 21.0 9.0393 0.039 PEI393J(K)41610220 15.5 9.5 22.0 9.0473 0.047 PEI473J(K)41610220 15.5 9.5 22.0 9.0563 0.056 PEI563J(K)41812240 17.5 11.5 23.5 9.0683 0.068 PEI683J(K)41812240 17.5 11.5 23.5 9.0823 0.082 PEI823J(K)41911250 19.0 11.0 24.5 12104 0.1 PEI104J(K)41911250 19.0 12.0 24.5 12630V102 0.001 PEI102J(K)60805130 7.5 4.5 12.5 5.0122 0.0012PEI122J(K)60805130 7.5 4.5 12.5 5.0152 0.0015PEI152J(K)60805130 7.5 4.5 12.5 5.0182 0.0018PEI182J(K)60805130 7.5 4.5 12.5 5.0222 0.0022PEI222J(K)60905130 8.5 5.0 13.0 5.0272 0.0027PEI272J(K)60905140 9.0 5.0 13.5 5.0332 0.0033PEI332J(K)60905140 9.0 5.0 13.5 5.0392 0.0039PEI392J(K)60905140 9.0 5.0 13.5 5.0472 0.0047PEI472J(K)61006140 10.0 5.5 14.0 7.0562 0.0056PEI562J(K)61006150 10.0 6.0 15.0 7.0682 0.0068PEI682J(K)61106150 11.0 6.0 15.0 7.0822 0.0082PEI822J(K)61107150 11.0 6.5 15.0 7.0103 0.01 PEI103J(K)61108160 11.0 7.5 15.5 7.0123 0.012 PEI123J(K)61108160 11.0 7.5 15.5 7.0153 0.015 PEI153J(K)61408180 13.5 8.0 18.0 9.0183 0.018 PEI183J(K)61408180 13.5 8.0 18.0 9.0223 0.022 PEI223J(K)61509190 14.5 8.5 18.5 9.0273 0.027 PEI273J(K)61509190 14.5 8.5 18.5 9.0333 0.033 PEI333J(K)61509190 15.0 9.0 19.0 9.5393 0.039 PEI393J(K)61509190 15.0 9.0 19.0 9.5473 0.047 PEI473J(K)61509190 15.0 9.0 19.0 9.51000V102 0.001 PEI102J(K)A0604120 5.5 3.5 11.5 4.0122 0.0012PEI122J(K)A0604120 5.5 3.5 11.5 4.0152 0.0015PEI152J(K)A0604120 5.5 3.5 11.5 4.0182 0.0018PEI182J(K)A0604120 5.5 3.5 11.5 4.0说明：以上规格仅供参考；具体以承认书为准；使用时涉及到和极限参数有222 0.0022PEI222J(K)A06041206.0 3.5 11.5 4.0 2720.0027PEI272J(K)A0604130 7.0 4.0 12.5 5.0 3320.0033PEI332J(K)A0704130 7.0 4.0 12.5 5.0 3920.0039PEI392J(K)A0806140 8.0 5.5 13.5 5.5 4720.0047PEI472J(K)A0806140 8.0 5.5 13.5 5.5 5620.0056PEI562J(K)A0806150 8.0 6.0 14.5 5.5 6820.0068PEI682J(K)A09006150 9.0 5.5 14.5 5.5 822 0.0082PEI822J(K)A0906150 9.0 5.5 15.0 5.5 103 0.01PEI103J(K)A1208190 11.5 7.5 18.5 7.5页码，11/11CL11。
电容的分类作用及图解
1、瓷介电容器(CC)结构:用陶瓷材料作介质,在陶瓷表面涂覆一层金属(银)薄膜,再经高温烧结后作为电极而成。
瓷介电容器又分 1 类电介质(NPO、CCG));2 类电介质(X7R、2X1)与3 类电介质(Y5V、2F4)瓷介电容器。
用途:主要应用于高频电路中。
2、涤纶电容器(CL)结构:涤纶电容器,就是用有极性聚脂薄膜为介质制成的具有正温度系数(即温度升高时,电容量变大)的无极性电容。
用途: 一般应用于中、低频电路中。
常用的型号有CL11、CL21等系列。
3、聚苯乙烯电容器(CB)结构:有箔式与金属化式两种类型。
用途: 一般应用于中、高频电路中。
常用的型号有CB10、CB11(非密封箔式)、CB14~16(精密型)、CB24、CB25(非密封型金属化)、CB80(高压型)、CB40 (密封型金属化)等系列。
4、聚丙烯电容器(CBB)结构:用无极性聚丙烯薄膜为介质制成的一种负温度系数无极性电容。
有非密封式(常用有色树脂漆封装)与密封式(用金属或塑料外壳封装)两种类型。
用途: 一般应用于中、低频电子电路或作为电动机的启动电容。
常用的箔式聚丙烯电容:CBB10、CBB11、CBB60、CBB61 等;金属化式聚丙烯电容: CBB20、CBB21、CBB401 等系列。
5、独石电容器结构:独石电容器就是用钛酸钡为主的陶瓷材料烧结制成的多层叠片状超小型电容器。
用途:广泛应用于谐振、旁路、耦合、滤波等。
常用的有CT4 (低频) 、CT42(低频);CC4(高频)、CC42(高频)等系列。
6、云母电容器(CY)结构:云母电容器就是采用云母作为介质,在云母表面喷一层金属膜(银)作为电极,按需要的容量叠片后经浸渍压塑在胶木壳(或陶瓷、塑料外壳)内构成。
用途:一般在高频电路中作信号耦合、旁路、调谐等使用。
常用的有CY、CYZ、CYRX等系列。
7、纸介电容器(CZ)结构:纸介电容器就是用较薄的电容器专用纸作为介质,用铝箔或铅箔作为电极,经卷饶成型、浸渍后封装而成。
常用电容器的种类
独石电容器
结构
优点 缺点 用途
独石电容器是用钛酸钡为主的陶瓷材料烧结制成的多层叠 片状超小型电容器。 它具有性能可靠、耐高温、耐潮湿、容量大（容量范围1 pF ~ 1 μF）、漏电流小等优点。 工作电压低（耐压低于100 V）。
广泛应用于谐振、旁路、耦合、滤波等。 常用的有CT4 （低频） 、CT42（低频）；CC4（高频）、 CC42（高频）等系列。
优点 用途
耐高温、耐高压、耐潮湿、价格低。
一般应用于中、低频电路中。 常用的型号有CL11、CL21等系列。
聚苯乙烯电容器（CB）
结构 优点
有箔式和金属化式两种类型。
箔式绝缘电阻大，介质损耗小，容量稳定，精 度高，但体积大，耐热性教差；金属化式防潮 性和稳定性较箔式好，且击穿后能自愈，但绝 缘电阻偏低，高频特性差。
用途
钽电解电容器（CA）
结构 优点
有两种形式：1. 箔式钽电解电容器 内部采用卷绕芯子,负极为液体电 解质，介质为氧化钽。型号有 CA30、CA31、CA35、CAk35等系列。 2. 钽粉烧结式 阳极（正极）用颗粒很细的钽粉压块后烧结而成。封装 形式有多种。型号有CA40 、CA41、CA42、CA42H、CA49、CA70 （无极性）等系列。
一般应用于中、高频电路中。 常用的型号有CB10、CB11（非密封箔式）、CB14~16 （精密型）、CB24、CB25（非密封型金属化）、CB80 （高压型）、 CB40 （密封型金属化）等系列。
用途
聚丙烯电容器（CB的一种负温度系数 无极性电容。有非密封式（常用有色树脂漆封装） 和密封式（用金属或塑料外壳封装）两种类型。 损耗小，性能稳定，绝缘性好，容量大。 一般应用于中、低频电子电路或作为电动机的启动 电容。常用的箔式聚丙烯电容：CBB10、CBB11、 CBB60、 CBB61 等；金属化式聚丙烯电容： CBB20、CBB21、CBB401 等系列。
CBB、CL电容介绍大全(原版)
CBB、CL交流薄膜电容器大全一、交流薄膜电容器分类主要是特性和用途不同,例如:产品名称型号常见电容容量常见工作电压特性及用途金属化聚乙酯膜电容器MEF0.01uF-10uF100VDC,250VDC,400VDC,630VDCMEF是非感应式,用镀金属聚酯薄膜作为电介质/电极,镀锡铜包钢线,具有环氧树酯包封.本品适合于耦合,滤波,整流和计时电路中,在远程通讯,数据处理,工业仪表和自动控制系统的设备中得到运用.金属化聚丙烯电容器MPF0.001uF-10uF100VDC,250VDC,400VDC,630VDCMPF是非感应式,用镀金属聚丙烯电介质/电极,绕制而成,镀锡铜包钢线,用环氧树酯包封,本品应用于要求高频率下高电流,高稳定性的电路中,尤其用于CRT电路的S-校正中.聚酯薄膜电容器PEN 0.001-0.47uF50VDC,100VDC,200VDCPEN是非感应式,用聚酯薄膜作为介质和铝箔为电极绕制成,镀锡铜包钢线,具有环氧树酯包封.本品用ZYL于需要降躁音的小信号电路的工商业设备中十分理想. 聚丙烯薄膜电容器PPN 0.001-0.47uF250VDC,400VDC,630VDCPPN为非感应式,用聚丙烯薄膜电介质和铝箔为电极绕制成,镀锡铜包钢线,具有环氧树酯包封.本品用于无程通讯,数据处理,工业仪表和自动化控制的系统的设备.金属化聚丙烯薄膜电容器(高压 PPS 0.001-0.33uF1000VDC,1200VDC,1600VDC,2000VDCPPS为非感应式,用聚丙烯电介质和镀金属聚丙烯薄膜串联以铝箔为电极绕制而成,镀锡铜包钢线,环氧树酯包封.本品用于高频率,高脉冲上升时间电路十分理想,在缓冲器,转接开关和高压电源器以及电子照明镇流器中得到广泛的应用.聚乙酯膜电容器PEI 0.001-0.47uF50VDC,100VDCPEI是感应式,用聚酯薄膜电介和铝箔为电极绕制成,镀锡铜包钢线,具有环氧树酯包封.本品适合于计时电路和滤波,耦合的用途,用于电视机,收音机,磁带录音机,音响和其它消费性电子设备十分理想. MKT82 圆轴向金属化聚酯膜电容器MKT83扁轴向0.001-33uF50,63V,100V,160V,250V,400V,630V(DCMKT82、MKT83以金属化聚脂膜作介质和电极,用阻燃胶带外包和环氧树酯密封,具有电性能优良,可靠性好,耐温高,体积小,容量大和良好自愈性能.本品适用于仪器,仪表,家用电器的交/直流电路,广泛应用于音响系统分频线路中.安規濾波電容器MPX ——MPX 是非感应式聚丙烯膜介质,真空蒸金属电极, 径向镀锡导线点焊于电容器两端面金属层,装于加强阻燃型盒子并用环氧树脂灌封,阻燃要求达到UL94V-0。
深圳京昊电容器有限公司
深圳京昊电容器有限公司ArraySHENZHEN JINGHAO CAPACITOR CO.,LTD.薄膜电容器的常规说明The normal regulations elucidation of the thin film capacitor常规薄膜电容器产品的料号编码说明The normal regulations thin film capacitor product anticipates the number coding elucidation一、 常规薄膜电容器的产品料号有9个部分21个字符组成。
The product of the normal regulations film capacitor anticipate the number contain 9 character lists with 21 part constitute.示例（Ewample）：00CL21—R—2E—103—J—100—C—075—H1 2 3456789二、 各部分的相关说明：Related elucidation of each part：1、产品型号(TYPE OF CAPACITOR)：产品的名称和设计结构。
见附件The name and the design structures of the product. See the accessories 由6位字符组成，型号字符不足6位者在型号前用0补充。
Constitute from 6 character lists,6s of the model number character list shortage used before modelnumber 0 complement.2、色泽(color)：由1位字符组成Constitute from 1 character listG-绿(green) R-红(red) Y-黄(yellow) B-蓝、黑(blue black)3、额定工作电压(Rate voltage)：由2位字符组成。
什么是薄膜电容器
什么是薄膜电容器发布日期：2008-8-24 11:00:10文章来源：搜电浏览次数：51薄膜电容器是以金属箔当电极，将其和聚乙酯，聚丙烯，聚笨乙烯或聚碳酸酯等塑料薄膜，从两端重叠后，卷绕成圆筒状的构造之电容器。
而依塑料薄膜的种类又被分别称为聚乙酯电容(又称Mylar电容)，聚丙烯电容(又称PP电容)，聚苯乙烯电容(又称PS电容)和聚碳酸电容。
薄膜电容器由于具有很多优良的特性，因此是一种性能优秀的电容器。
它的主要等性如下：无极性，绝缘阻抗很高，频率特性优异(频率响应宽广)，而且介质损失很小。
基于以上的优点，所以薄膜电容器被大量使用在模拟电路上。
尤其是在信号交连的部份，必须使用频率特性良好，介质损失极低的电容器，方能确保信号在传送时，不致有太大的失真情形发生。
在所有的塑料薄膜电容当中，又以聚丙烯(PP)电容和聚苯乙烯(PS)电容的特性最为显著，当然这两种电容器的价格也比较高。
然而近年来音响器材为了提升声音的品质，所采用的零件材料已愈来愈高级，价格并非最重要的考量因素，所以近年来PP电容和PS电容被使用在音响器材的频率与数量也愈来愈高。
读者们可以经常见到某某牌的器材，号称用了多少某某名牌的PP质电容或PS质电容，以做为在声音品质上的背书，其道理就在此。
通常的薄膜电容器其制法是将铝等金属箔当成电极和塑料薄膜重叠后卷绕在一起制成。
但是另外薄膜电容器又有一种制造法，叫做金属化薄膜(Metallized Film)，其制法是在塑料薄膜上以真空蒸镀上一层很薄的金属以做为电极。
如此可以省去电极箔的厚度，缩小电容器单位容量的体积，所以薄膜电容器较容易做成小型，容量大的电容器。
例如常见的MKP电容，就是金属化聚丙烯膜电容器(Metailized Polypropylene Film Capacitor)的代称，而MKT则是金属化聚乙酯电容(Metailized Polyester)的代称。
金属化薄膜电容器所使用的薄膜有聚乙酯、聚丙烯、聚碳酸酯等，除了卷绕型之外，也有叠层型。
国产薄膜电容器型号的命名规则是什么呢？
国产薄膜电容器型号的命名规则是什么呢？
薄膜电容器是以有机塑料薄膜做介质，以金属箔或金属化薄膜做电极，通过卷绕方式制成（叠片结构除外），其中以聚酯膜介质和聚丙烯膜介质应用最广。
那幺国产薄膜电容器型号的命名规则是什幺呢，一起跟小编去了解一下！
目前国内有机薄膜电容器生产以聚酯薄膜电容器，聚丙烯薄膜电容器等为主，生产企业百多家，国有、集体、三资企业并存，三资企业发展迅速，生产仍以传统直线型产品为主，小型，超小型次之，片式产品尚处于研发阶段。
国标对薄膜电容器的型号命名规则有这些：
1.CL11-有感箔式聚酯膜电容器；
2.CL12-无感箔式聚酯膜电容器；。
