TN、TT、IT供电系统的特点及区别

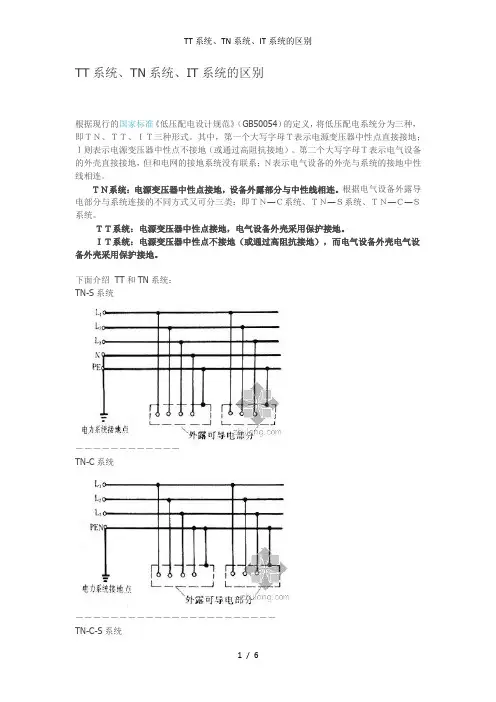

TT系统、TN系统、IT系统区别
TT系统、TN系统、IT系统的区别根据现行的国家标准《低压配电设计规范》（GB50054）的定义，将低压配电系统分为三种，即ＴＮ、ＴＴ、ＩＴ三种形式。
其中，第一个大写字母Ｔ表示电源变压器中性点直接接地；Ｉ则表示电源变压器中性点不接地（或通过高阻抗接地）。
第二个大写字母Ｔ表示电气设备的外壳直接接地，但和电网的接地系统没有联系；Ｎ表示电气设备的外壳与系统的接地中性线相连。
ＴＮ系统：电源变压器中性点接地，设备外露部分与中性线相连。
根据电气设备外露导电部分与系统连接的不同方式又可分三类：即ＴＮ—Ｃ系统、ＴＮ—Ｓ系统、ＴＮ—Ｃ—Ｓ系统。
ＴＴ系统：电源变压器中性点接地，电气设备外壳采用保护接地。
ＩＴ系统：电源变压器中性点不接地（或通过高阻抗接地），而电气设备外壳电气设备外壳采用保护接地。
下面介绍 TT和TN系统：TN-S系统－－－－－－－－－－－－TN-C系统－－－－－－－－－－－－－－－－－－－－－－－TN-C-S系统－－－－－－－－－－－－－－－－－TT系统－－－－－－－－－－－－－－－具体看看《供配电系统设计规范》（GB 50052-95）第六章低压配电部分、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、什么是TT 、 IN 、 IT系统？一、建筑工程供电系统建筑工程供电使用的基本供电系统有三相三线制三相四线制等，但这些名词术语内涵不是十分严格。
国际电工委员会（ IEC ）对此作了统一规定，称为 TT 系统、 TN 系统、IT 系统。
其中 TN 系统又分为 TN-C 、 TN-S 、 TN-C-S 系统。
下面内容就是对各种供电系统做一个扼要的介绍。
TT 系统 TN-C供电系统→ TN 系统→ TN-SIT 系统 TN-C-S（一）工程供电的基本方式根据 IEC 规定的各种保护方式、术语概念，低压配电系统按接地方式的不同分为三类，即 TT 、 TN 和 IT 系统，分述如下。

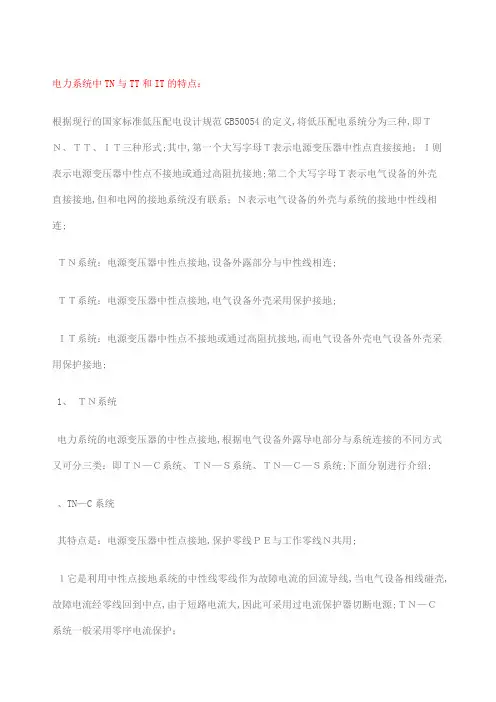

电力系统中TN与TT和IT的特点
电力系统中TN与TT和IT的特点：根据现行的国家标准低压配电设计规范GB50054的定义,将低压配电系统分为三种,即ＴＮ、ＴＴ、ＩＴ三种形式;其中,第一个大写字母Ｔ表示电源变压器中性点直接接地；Ｉ则表示电源变压器中性点不接地或通过高阻抗接地;第二个大写字母Ｔ表示电气设备的外壳直接接地,但和电网的接地系统没有联系；Ｎ表示电气设备的外壳与系统的接地中性线相连;ＴＮ系统：电源变压器中性点接地,设备外露部分与中性线相连;ＴＴ系统：电源变压器中性点接地,电气设备外壳采用保护接地;ＩＴ系统：电源变压器中性点不接地或通过高阻抗接地,而电气设备外壳电气设备外壳采用保护接地;1、ＴＮ系统电力系统的电源变压器的中性点接地,根据电气设备外露导电部分与系统连接的不同方式又可分三类：即ＴＮ—Ｃ系统、ＴＮ—Ｓ系统、ＴＮ—Ｃ—Ｓ系统;下面分别进行介绍;、TN—C系统其特点是：电源变压器中性点接地,保护零线ＰＥ与工作零线Ｎ共用;１它是利用中性点接地系统的中性线零线作为故障电流的回流导线,当电气设备相线碰壳,故障电流经零线回到中点,由于短路电流大,因此可采用过电流保护器切断电源;ＴＮ—Ｃ系统一般采用零序电流保护；２ＴＮ—Ｃ系统适用于三相负荷基本平衡场合,如果三相负荷不平衡,则ＰＥＮ线中有不平衡电流,再加一些负荷设备引起的谐波电流也会注入ＰＥＮ,从而中性线Ｎ带电,且极有可能高于５０Ｖ,它不但使设备机壳带电,对人身造成不安全,而且还无法取得稳定的基准电位；３ＴＮ—Ｃ系统应将ＰＥＮ线重复接地,其作用是当接零的设备发生相与外壳接触时,可以有效地降低零线对地电压;由上可知,TN-C系统存在以下缺陷：１当三相负载不平衡时,在零线上出现不平衡电流,零线对地呈现电压;当三相负载严重不平衡时,触及零线可能导致触电事故;２通过漏电保护开关的零线,只能作为工作零线,不能作为电气设备的保护零线,这是由于漏电开关的工作原理所决定的;３对接有二极漏电保护开关的单相用电设备,如用于TN-C系统中其金属外壳的保护零线,严禁与该电路的工作零线相连接,也不允许接在漏电保护开关前面的PEN线上,但在使用中极易发生误接;４重复接地装置的连接线,严禁与通过漏电开关的工作零线相连接;TN-S供电系统,将工作零线与保护零线完全分开,从而克服了TN-C供电系统的缺陷,所以现在施工现场已经不再使用TN-C系统;、 TN—S系统整个系统的中性线Ｎ与保护线ＰＥ是分开的;１当电气设备相线碰壳,直接短路,可采用过电流保护器切断电源；２当Ｎ线断开,如三相负荷不平衡,中性点电位升高,但外壳无电位,ＰＥ线也无电位；３ＴＮ—Ｓ系统PE线首末端应做重复接地,以减少PE线断线造成的危险;４ＴＮ—Ｓ系统适用于工业企业、大型民用建筑;目前单独使用独一变压器供电的或变配电所距施工现场较近的工地基本上都采用了ＴＮ—Ｓ系统,与逐级漏电保护相配合,确实起到了保障施工用电安全的作用,但ＴＮ—Ｓ系统必须注意几个问题：１保护零线绝对不允许断开;否则在接零设备发生带电部分碰壳或是漏电时,就构不成单相回路,电源就不会自动切断,就会产生两个后果：一是使接零设备失去安全保护；二是使后面的其他完好的接零设备外壳带电,引起大范围的电气设备外壳带电,造成可怕的触电威胁;因此在JGJ46-88施工现场临时用电安全技术规范规定专用保护线必须在首末端做重复接地;２同一用电系统中的电器设备绝对不允许部分接地部分接零;否则当保护接地的设备发生漏电时,会使中性点接地线电位升高,造成所有采用保护接零的设备外壳带电;３保护接零PE线的材料及连接要求：保护零线的截面应不小于工作零线的截面,并使用黄/绿双色线;与电气设备连接的保护零线应为截面不少于的绝缘多股铜线;保护零线与电气设备连接应采用铜鼻子等可靠连接,不得采用铰接；电气设备接线柱应镀锌或涂防腐油脂,保护零线在配电箱中应通过端子板连接,在其他地方不得有接头出现;、TN—C—S系统它由两个接地系统组成,第一部分是ＴＮ—Ｃ系统,第二部分是ＴＮ—Ｓ系统,其分界面在Ｎ线与ＰＥ线的连接点;１当电气设备发生单相碰壳,同ＴＮ—Ｓ系统；２当Ｎ线断开,故障同ＴＮ—Ｓ系统；３ＴＮ—Ｃ—Ｓ系统中ＰＥＮ应重复接地,而Ｎ线不宜重复接地;ＰＥ线连接的设备外壳在正常运行时始终不会带电,所以ＴＮ—Ｃ—Ｓ系统提高了操作人员及设备的安全性;施工现场一般当变台距现场较远或没有施工专用变压器时采取ＴＮ—Ｃ—Ｓ系统;2、ＴＴ供电系统电源中性点直接接地,电气设备的外露导电部分用ＰＥ线接到接地极此接地极与中性点接地没有电气联系在采用此系统保护时,当一个设备发生漏电故障,设备金属外壳所带的故障电压较大,而电流较小,不利于保护开关的动作,对人和设备有危害;为消除T系统的缺陷,提高用电安全保障可靠性,根据并联电阻原理,特提出完善TT系统的技术革新;技术革新内容是：用不小于工作零线截面的绿/黄双色线简称PT线,并联总配电箱、分配电箱、主要机械设备下埋设的4-5组接地电阻的保护接地线为保护地线,用绿/黄双色线连接电气设备金属外壳;它有下列优点：1单相接地的故障点对地电压较低,故障电流较大,使漏电保护器迅速动作切断电源,有利于防止触电事故发生;2PT线不与中性线相联接,线路架设分明、直观,不会有接错线的事故隐患；几个施工单位同时施工的大工地可以分片、分单位设置PT线,有利于安全用电管理和节约导线用量;3不用每台电气设备下埋设重复接地线,可以节约埋设接地线费用开支,也有利于提高接地线质量并保证接地电阻≤10Ω,用电安全保护更可靠;ＴＴ系统在国外被广泛应用,在国内仅限于局部对接地要求高的电子设备场合,目前在施工现场一般不采用此系统;但如果是公用变压器,而有其它使用者使用的是TT系统,则施工现场也应采用此系统;3、IT系统电力系统的带电部分与大地间无直接连接或经电阻接地,而受电设备的外露导电部分则通过保护线直接接地;这种系统主要用于10KV及35KV的高压系统和矿山、井下的某些低压供电系统,不适合在施工现场应用,故在此不再分析;建设部新颁发的建筑施工安全检查标准JGJ59-99规定：施工现场专用的中性点直接接地的电力系统中必须采用TN-S接零保护系统;因此,TN-S接零保护系统在施工现场中得到了广泛的应用,但如果PE线发生断裂或与电气设备未做好电气连接,重复接地阻值达不到安全的要求,也同样会发生触电事故,为了提高TN-S接零保护系统的安全性,在此提出等电位联接概念;所谓等电位联结,是将电气设备外露可导电部分与系统外可导电部分如混凝土中的主筋、各种金属管道等通过保护零线PE线作实质上的电气连接,使二者的电位趋于相等;应注意差异,即等电位联结线正常时无电流通过,只传递电位,故障时才有电流通过;等电位联结的作用;1总等电位联结能降低预期接触电压；2总等电位联结能消除装置外沿PE线传导故障电压带来的电击危险;因此施工现场也应逐步推广该技术;当然,无论采取何种接地形式都绝不是万无一失绝对安全的;施工现场临时用电必须严格按JGJ46-88规范要求进行系统的设置和漏电保护器的使用,严格履行施工用电设计、验收制度,规范管理,才能杜绝事故的发生;第一章总则第二章负荷分级及供电要求一、符合下列情况之一时,应为一级负荷：１．中断供电将造成人身伤亡时;２．中断供电将在政治、经济上造成重大损失时;例如：重大设备损坏、重大产品报废、用重要原料生产的产品大量报废、国民经济中重点企业的连续生产过程被打乱需要长时间才能恢复等;３．中断供电将影响有重大政治、经济意义的用电单位的正常工作;例如：重要交通枢纽、重要通信枢纽、重要宾馆、大型体育场馆、经常用于国际活动的大量人员集中的公共场所等用电单位中的重要电力负荷;在一级负荷中,当中断供电将发生中毒、爆炸和火灾等情况的负荷,以及特别重要场所的不允许中断供电的负荷,应视为特别重要的负荷;二、符合下列情况之一时,应为二级负荷：１．中断供电将在政治、经济上造成较大损失时;例如：主要设备损坏、大量产品报废、连续生产过程被打乱需较长时间才能恢复、重点企业大量减产等;２．中断供电将影响重要用电单位的正常工作;例如：交通枢纽、通信枢纽等用电单位中的重要电力负荷,以及中断供电将造成大型影剧院、大型商场等较多人员集中的重要的公共场所秩序混乱;三、不属于一级和二级负荷者应为三级负荷;一、一级负荷应由两个电源供电；当一个电源发生故障时,另一个电源不应同时受到损坏;二、一级负荷中特别重要的负荷,除由两个电源供电外,尚应增设应急电源,并严禁将其它负荷接入应急供电系统;一、独立于正常电源的发电机组;二、供电网络中独立于正常电源的专用的馈电线路;三、蓄电池;四、干电池;一、允许中断供电时间为15s以上的供电,可选用快速自启动的发电机组;二、自投装置的动作时间能满足允许中断供电时间的,可选用带有自动投入装置的独立于正常电源的专用馈电线路;三、允许中断供电时间为毫秒级的供电,可选用蓄电池静止型不间断供电装置、蓄电池机械贮能电机型不间断供电装置或柴油机不间断供电装置;第三章电源及供电系统一、需要设置自备电源作为一级负荷中特别重要负荷的应急电源时或第二电源不能满足一级负荷的条件时;二、设置自备电源较从电力系统取得第二电源经济合理时;三、有常年稳定余热、压差、废气可供发电,技术可靠、经济合理时;四、所在地区偏僻,远离电力系统,设置自备电源经济合理时;第四章电压选择和电能质量一、电动机为±５％;二、照明：在一般工作场所为±5%；对于远离变电所的小面积一般工作场所,难以满足上述要求时,可为＋5%、－10%；应急照明、道路照明和警卫照明等为＋5%、－10%;三、其它用电设备当无特殊规定时为±5%;一、正确选择变压器的变压比和电压分接头;二、降低系统阻抗;三、采取补偿无功功率措施;四、宜使三相负荷平衡;一、自动或手动调整并联补偿电容器、并联电抗器的接入容量;二、自动或手动调整同步电动机的励磁电流;三、改变供配电系统运行方式;一、35KV以上电压的变电所中的降压变压器,直接向35KV、106KV电网送电时;二、35KV降压变电所的主变压器,在电压偏差不能满足要求时;一、采用专线供电;二、与其它负荷共享配电线路时,降低配电线路阻抗;三、较大功率的冲击性负荷或冲击性负荷群与对电压波动、闪变敏感的负荷分别由不同的变压器供电;四、对于大功率电弧炉的炉用变压器由短路容量较大的电网供电;一、各类大功率非线性用电设备变压器由短路容量较大的电网供电;二、对大功率静止整流器,采取下列措施：１．提高整流变压器二次侧的相数和增加整流器的整流脉冲数;２．多台相数相同的整流装置,使整流变压器的二次侧有适当的相角差;３．按谐波次数装设分流滤波器;三、选用D,yn11结线组别的三相配电变压器;注：D,yn11结线组别的三相配电变压器是指表示其高压绕组为三角形、低压绕组为星形且有中性点和“11”结线组别的三相配电变压器;一、220V或380V单相用电设备接入220V/380V三相系统时,宜使三相平衡二、由地区公共低压电网供电的220V照明负荷,线路电流小于或等于30A时,可采用220V 单相供电；大于30A时,宜以220V/380V三相四线制供电;第五章无功补偿一、补偿低压基本无功功率的电容器组;二、常年稳定的无功功率;三、经常投入运行的变压器或配、变电所内投切次数较少的高压电动机及高压电容器组;一、避免过补偿,装设无功自动补偿装置在经济上合理时;二、避免在轻载时电压过高,造成某些用电设备损坏,而装设无功自动补偿装置在经济上合理时;三、只有装设无功自动补偿装置才能满足在各种运行负荷的情况下的电压偏差允许值时;一、以节能为主进行补偿时,采用无功功率参数调节；当三相负荷平衡时,亦可采用功率因子参数调节;二、提供维持电网电压水平所必要的无功功率及以减少电压偏差为主进行补偿者,应按电压参数调节,但已采用变压器自动调压者除外;三、无功功率随时间稳定变化时,按时间参数调节;一、分组电容器投切时,不应产生谐振;二、适当减少分组组数和加大分组容量;三、应与配套设备的技术参数相适应;四、应满足电压偏差的允许范围;第六章低压配电注：ＴＮ系统——在此系统内,电源有一点与地直接连接,负荷侧电气装置的外露可导电部分则通过保护线PE线与该点连接;其定义应符合现行国家标准电力装置的接地设计规范的规定;TT系统——在此系统内,电源有一点与地直接连接,负荷侧电气装置的外露可导电部分连接的接地极和电源的接地极无电气联系;其定义应符合现行国家标准电力装置的接地设计规范的规定;注：Y,yn0结线组别的三相变压器是指表示其高压绕组为星形、低压绕组亦为星形且有中性点和“0”结线组别的三相变压器;。
IT、TT、TN区别
IT、TT、TN系统区别电气装置为了达到安全和功能的目的，采用接地系统(包括地中的接地极、建筑物内设置的总接地端子或接地母线、接地线) 与大地做电气连接，即接大地; 或是电气装置与某一基准电位点做电气连接，即接基准地。
1. 保护接地的类型低压配电系统的接地保护类型，根据国标GB 14050—93的规定，分为IT、TT、TN三种，其中TN 又分为TN—C、TN—S、TN—C—S三种，其文字代号的意义如下：第一个字母表示低压系统的对地关系。
T表示电源中性点直接接地。
I表示电源中性点不接地，或经高阻抗接地。
第二个字母表示电气装置的外露可导电部分的对地关系：T表示电气装置的外露可导电部分直接接地，与电源侧的接地相互独立。
N表示电气装置的外露可导电部分与电源侧的接地直接作电气连接，即接在系统中性线上。
S表示中性线和保护线是分开的，中性线(N) 称为工作零线，保护线(PE) 称为保护零线。
C表示中性线和保护线是合一的(PEN) 线，中性线(N) 和保护线(PE) 合为一PEN线。
(1) IT系统：IT系统是电源中性点不接地，或经高阻抗接地，一般为三相三线制系统，负载侧电气设备的外露可导电部分经各自的保护零线直接接地，与电源侧的接地相互独立。
这种系统应用在不间断供电要求较高的场所，如矿井供电。
当发生一相接地故障时，因单相短路电流很小，三相用电设备可以继续正常运行，同时相关的监测装置会报警，有关人员及时排除故障。
图11-5为IT系统的原理图。
图11-5 IT系统(2) TT系统：电力系统有一点与地直接连接，负荷侧电气装置的外露可导电部分接到电气设备上与电力系统接地点无关的独立接地装置上。
在TT系统中，除变压器低压侧中性点直接接地外，中性线不再接地，而且应保持与相线同等的绝缘水平。
当设备发生接地故障时，接地电流通过设备的接地电阻和系统的接地电阻形成回路，在两电阻上产生压降，所以设备的对地电压远比相电压小，即保护接地降低了接触电压，但这个电压对人身还存在很大危险，因此在TT系统中还应使用过电流保护器或剩余电流动作保护器作保护。
电力系统中TN与TT和IT特点
电力系统中TN与TT和IT的特点：根据现行的国家标准《低压配电设计规范》（GB50054）的定义，将低压配电系统分为三种，即ＴＮ、ＴＴ、ＩＴ三种形式。
其中，第一个大写字母Ｔ表示电源变压器中性点直接接地；Ｉ则表示电源变压器中性点不接地（或通过高阻抗接地）。
第二个大写字母Ｔ表示电气设备的外壳直接接地，但和电网的接地系统没有联系；Ｎ表示电气设备的外壳与系统的接地中性线相连。
ＴＮ系统：电源变压器中性点接地，设备外露部分与中性线相连。
ＴＴ系统：电源变压器中性点接地，电气设备外壳采用保护接地。
ＩＴ系统：电源变压器中性点不接地（或通过高阻抗接地），而电气设备外壳电气设备外壳采用保护接地。
1、ＴＮ系统电力系统的电源变压器的中性点接地，根据电气设备外露导电部分与系统连接的不同方式又可分三类：即ＴＮ—Ｃ系统、ＴＮ—Ｓ系统、ＴＮ—Ｃ—Ｓ系统。
下面分别进行介绍。
1.1、TN—C系统其特点是：电源变压器中性点接地，保护零线（ＰＥ）与工作零线（Ｎ）共用。
（１）它是利用中性点接地系统的中性线（零线）作为故障电流的回流导线，当电气设备相线碰壳，故障电流经零线回到中点，由于短路电流大，因此可采用过电流保护器切断电源。
ＴＮ—Ｃ系统一般采用零序电流保护；（２）ＴＮ—Ｃ系统适用于三相负荷基本平衡场合，如果三相负荷不平衡，则ＰＥＮ线中有不平衡电流，再加一些负荷设备引起的谐波电流也会注入ＰＥＮ，从而中性线Ｎ带电，且极有可能高于５０Ｖ，它不但使设备机壳带电，对人身造成不安全，而且还无法取得稳定的基准电位；（３）ＴＮ—Ｃ系统应将ＰＥＮ线重复接地，其作用是当接零的设备发生相与外壳接触时，可以有效地降低零线对地电压。
由上可知，TN-C系统存在以下缺陷：（１）当三相负载不平衡时，在零线上出现不平衡电流，零线对地呈现电压。
当三相负载严重不平衡时，触及零线可能导致触电事故。
（２）通过漏电保护开关的零线，只能作为工作零线，不能作为电气设备的保护零线，这是由于漏电开关的工作原理所决定的。
TT系统、TN系统、IT系统的区别
TT系统、TN系统、IT系统的区别根据现行的国家标准《低压配电设计规范》（GB50054）的定义，将低压配电系统分为三种，即ＴＮ、ＴＴ、ＩＴ三种形式。
其中，第一个大写字母Ｔ表示电源变压器中性点直接接地；Ｉ则表示电源变压器中性点不接地（或通过高阻抗接地）。
第二个大写字母Ｔ表示电气设备的外壳直接接地，但和电网的接地系统没有联系；Ｎ表示电气设备的外壳与系统的接地中性线相连。
ＴＮ系统：电源变压器中性点接地，设备外露部分与中性线相连。
根据电气设备外露导电部分与系统连接的不同方式又可分三类：即ＴＮ—Ｃ系统、ＴＮ—Ｓ系统、ＴＮ—Ｃ—Ｓ系统。
ＴＴ系统：电源变压器中性点接地，电气设备外壳采用保护接地。
ＩＴ系统：电源变压器中性点不接地（或通过高阻抗接地），而电气设备外壳电气设备外壳采用保护接地。
下面介绍TT和TN系统：TN-S系统－－－－－－－－－－－－TN-C系统－－－－－－－－－－－－－－－－－－－－－－－TN-C-S系统－－－－－－－－－－－－－－－－－TT系统－－－－－－－－－－－－－－－具体看看《供配电系统设计规范》（GB 50052-95）第六章低压配电部分、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、什么是TT 、IN 、IT系统？一、建筑工程供电系统建筑工程供电使用的基本供电系统有三相三线制三相四线制等，但这些名词术语内涵不是十分严格。
国际电工委员会（IEC ）对此作了统一规定，称为TT 系统、TN 系统、IT 系统。
其中TN 系统又分为TN-C 、TN-S 、TN-C-S 系统。
下面内容就是对各种供电系统做一个扼要的介绍。
TT 系统TN-C供电系统→TN 系统→TN-SIT 系统TN-C-S（一）工程供电的基本方式根据IEC 规定的各种保护方式、术语概念，低压配电系统按接地方式的不同分为三类，即TT 、TN 和IT 系统，分述如下。

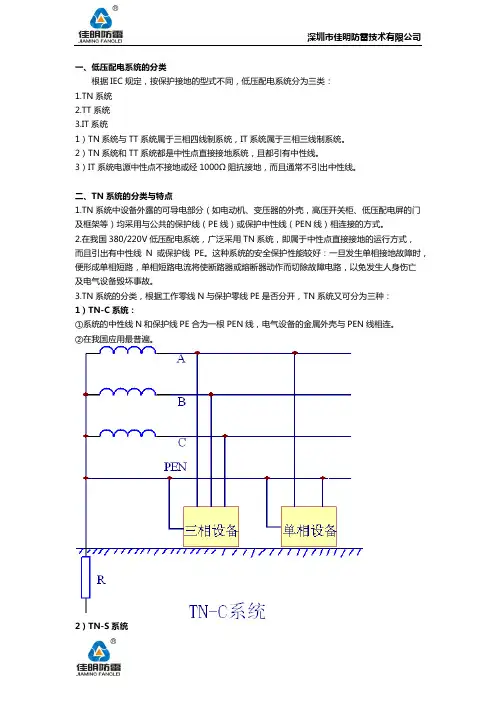

三种供电制式(TN、TT、IT)的特点-分类-以及防雷器的选择安装
一、低压配电系统的分类根据IEC规定，按保护接地的型式不同，低压配电系统分为三类：1.TN系统2.TT系统3.IT系统1）TN系统与TT系统属于三相四线制系统，IT系统属于三相三线制系统。
2）TN系统和TT系统都是中性点直接接地系统，且都引有中性线。
3）IT系统电源中性点不接地或经1000Ω阻抗接地，而且通常不引出中性线。
二、TN系统的分类与特点1.TN系统中设备外露的可导电部分（如电动机、变压器的外壳，高压开关柜、低压配电屏的门及框架等）均采用与公共的保护线（PE线）或保护中性线（PEN线）相连接的方式。
2.在我国380/220V低压配电系统，广泛采用TN系统，即属于中性点直接接地的运行方式，而且引出有中性线N或保护线PE。
这种系统的安全保护性能较好：一旦发生单相接地故障时，便形成单相短路，单相短路电流将使断路器或熔断器动作而切除故障电路，以免发生人身伤亡及电气设备毁坏事故。
3.TN系统的分类，根据工作零线N与保护零线PE是否分开，TN系统又可分为三种：1）TN-C系统：①系统的中性线N和保护线PE合为一根PEN线，电气设备的金属外壳与PEN线相连。
②在我国应用最普遍。
2）TN-S系统①系统的中性线N和保护线PE是分开的，所有设备的金属外壳均与公共PE线相连。
②正常时PE上无电流，因此各设备不会产生电磁干扰，所以适用于数据处理和精密检测装置使用。
③N和PE分开，则当N断线也不影响PE线上设备防触电要求，故安全性高。
④缺点是用材料多，投资大。
在我国应用不多。
3）TN-C-S系统①这种系统前边为TN-C系统，后边为TN-S系统（或部分为TN-S系统）。
它兼有两系统的优点，适于配电系统末端环境较差或有数据处理设备的场所。
三、TT系统的特点：①TT系统中性点直接接地，设备外露的可导电部分（如电动机、变压器的外壳，高压开关柜、低压配电屏的门及框架等）接至与中性点接地点无关的接地极。
②该系统在国外应用较广泛，在我国很少采用。
《低压配电设计规范》TN、TT、IT三种形式
《低压配电设计规范》ＴＮ、ＴＴ、ＩＴ三种形式根据现行的国家标准《低压配电设计规范》（GB50054）的定义，将低压配电系统分为三种，即ＴＮ、ＴＴ、ＩＴ三种形式。
其中，第一个大写字母Ｔ表示电源变压器中性点直接接地；Ｉ则表示电源变压器中性点不接地（或通过高阻抗接地）。
第二个大写字母Ｔ表示电气设备的外壳直接接地，但和电网的接地系统没有联系；Ｎ表示电气设备的外壳与系统的接地中性线相连。
ＴＮ系统：电源变压器中性点接地，设备外露部分与中性线相连。
ＴＴ系统：电源变压器中性点接地，电气设备外壳采用保护接地。
ＩＴ系统：电源变压器中性点不接地（或通过高阻抗接地），而电气设备外壳电气设备外壳采用保护接地。
1、ＴＮ系统电力系统的电源变压器的中性点接地，根据电气设备外露导电部分与系统连接的不同方式又可分三类：即ＴＮ—Ｃ系统、ＴＮ—Ｓ系统、ＴＮ—Ｃ—Ｓ系统。
下面分别进行介绍。
1.1、TN—C系统其特点是：电源变压器中性点接地，保护零线（ＰＥ）与工作零线（Ｎ）共用。
（１）它是利用中性点接地系统的中性线（零线）作为故障电流的回流导线，当电气设备相线碰壳，故障电流经零线回到中点，由于短路电流大，因此可采用过电流保护器切断电源。
ＴＮ—Ｃ系统一般采用零序电流保护；（２）ＴＮ—Ｃ系统适用于三相负荷基本平衡场合，如果三相负荷不平衡，则ＰＥＮ线中有不平衡电流，再加一些负荷设备引起的谐波电流也会注入ＰＥＮ，从而中性线Ｎ带电，且极有可能高于５０Ｖ，它不但使设备机壳带电，对人身造成不安全，而且还无法取得稳定的基准电位；（３）ＴＮ—Ｃ系统应将ＰＥＮ线重复接地，其作用是当接零的设备发生相与外壳接触时，可以有效地降低零线对地电压。
由上可知，TN-C系统存在以下缺陷：（１）当三相负载不平衡时，在零线上出现不平衡电流，零线对地呈现电压。
当三相负载严重不平衡时，触及零线可能导致触电事故。
（２）通过漏电保护开关的零线，只能作为工作零线，不能作为电气设备的保护零线，这是由于漏电开关的工作原理所决定的。
TN、TT、IT特点区别及联系
ＴＮ系统：电源变压器中性点接地，设备外露部分与中性线相连。
ＴＴ系统：电源变压器中性点接地，电气设备外壳采用保护接地。
ＩＴ系统：电源变压器中性点不接地（或通过高阻抗接地），而电气设备外壳电气设备外壳采用保护接地。
1、ＴＮ系统电力系统的电源变压器的中性点接地，根据电气设备外露导电部分与系统连接的不同方式又可分三类：即ＴＮ—Ｃ系统、ＴＮ—Ｓ系统、ＴＮ—Ｃ—Ｓ系统。
下面分别进行介绍。
1.1、TN—C系统其特点是：电源变压器中性点接地，保护零线（ＰＥ）与工作零线（Ｎ）共用。
（１）它是利用中性点接地系统的中性线（零线）作为故障电流的回流导线，当电气设备相线碰壳，故障电流经零线回到中点，由于短路电流大，因此可采用过电流保护器切断电源。
ＴＮ—Ｃ系统一般采用零序电流保护；（２）ＴＮ—Ｃ系统适用于三相负荷基本平衡场合，假如三相负荷不平衡，则ＰＥＮ线中有不平衡电流，再加一些负荷设备引起的谐波电流也会注入ＰＥＮ，从而中性线Ｎ带电，且极有可能高于５０Ｖ，它不但使设备机壳带电，对人身造成不安全，而且还无法取得稳定的基准电位；（３）ＴＮ—Ｃ系统应将ＰＥＮ线重复接地，其作用是当接零的设备发生相与外壳接触时，可以有效地降低零线对地电压。
由上可知，TN-C系统存在以下缺陷：（１）当三相负载不平衡时，在零线上出现不平衡电流，零线对地呈现电压。
当三相负载严重不平衡时，触及零线可能导致触电事故。
（２）通过漏电保护开关的零线，只能作为工作零线，不能作为电气设备的保护零线，这是由于漏电开关的工作原理所决定的。
（３）对接有二极漏电保护开关的单相用电设备，如用于TN-C系统中其金属外壳的保护零线，严禁与该电路的工作零线相连接，也不答应接在漏电保护开关前面的PEN线上，但在使用中极易发生误接。
（４）重复接地装置的连接线，严禁与通过漏电开关的工作零线相连接。
TN-S供电系统，将工作零线与保护零线完全分开，从而克服了TN-C供电系统的缺陷，所以现在施工现场已经不再使用TN-C系统。
三种供电制式(TN、TT、IT)的特点-分类-以及防雷器的选择安装
一、低压配电系统的分类根据IEC规定，按保护接地的型式不同，低压配电系统分为三类：1.TN系统2.TT系统3.IT系统1）TN系统与TT系统属于三相四线制系统，IT系统属于三相三线制系统。
2）TN系统和TT系统都是中性点直接接地系统，且都引有中性线。
3）IT系统电源中性点不接地或经1000Ω阻抗接地，而且通常不引出中性线。
二、TN系统的分类与特点1.TN系统中设备外露的可导电部分（如电动机、变压器的外壳，高压开关柜、低压配电屏的门及框架等）均采用与公共的保护线（PE线）或保护中性线（PEN线）相连接的方式。
2.在我国380/220V低压配电系统，广泛采用TN系统，即属于中性点直接接地的运行方式，而且引出有中性线N或保护线PE。
这种系统的安全保护性能较好：一旦发生单相接地故障时，便形成单相短路，单相短路电流将使断路器或熔断器动作而切除故障电路，以免发生人身伤亡及电气设备毁坏事故。
3.TN系统的分类，根据工作零线N与保护零线PE是否分开，TN系统又可分为三种：1）TN-C系统：①系统的中性线N和保护线PE合为一根PEN线，电气设备的金属外壳与PEN线相连。
②在我国应用最普遍。
2）TN-S系统①系统的中性线N和保护线PE是分开的，所有设备的金属外壳均与公共PE线相连。
②正常时PE上无电流，因此各设备不会产生电磁干扰，所以适用于数据处理和精密检测装置使用。
③N和PE分开，则当N断线也不影响PE线上设备防触电要求，故安全性高。
④缺点是用材料多，投资大。
在我国应用不多。
3）TN-C-S系统①这种系统前边为TN-C系统，后边为TN-S系统（或部分为TN-S系统）。
它兼有两系统的优点，适于配电系统末端环境较差或有数据处理设备的场所。
三、TT系统的特点：①TT系统中性点直接接地，设备外露的可导电部分（如电动机、变压器的外壳，高压开关柜、低压配电屏的门及框架等）接至与中性点接地点无关的接地极。
②该系统在国外应用较广泛，在我国很少采用。
三种供电制式(TN、TT、IT)的特点-分类-以及防雷器的选择安装
三种供电制式(TN、TT、IT)的特点-分类-以及防雷器的选择安装1. 供电制式分类在电气系统中，供电制式是指电源与电气设备之间的供电方式，一般分为三种主要的供电制式：1.TN制式（地线直接接地系统）2.TT制式（地线通过独立电极接地系统）3.IT制式（隔离接地系统）每种供电制式的特点不同，选择不同的供电制式可以使电气系统有更高的安全性。
2. 三种供电制式特点2.1 TN制式TN制式就是地线直接接地系统，主要特点有：•高度安全•低电阻值•电气设备共用地线•实现较为简单，成本也相对较低•适用于中小型建筑物和一些小型电气设备2.2 TT制式TT制式就是地线通过独立电极接地系统，主要特点有：•安全可靠•地线阻值相对较高•电气设备共用地线•适用于大型建筑物和一些对电气安全性要求较高的场所，如医院、实验室等2.3 IT制式IT制式就是隔离接地系统，主要特点有：•非常高的安全性•无电气设备共用地线•对电气设备的故障自动隔离•适用于对电气安全性要求非常高的场所，如高速铁路、重要工厂等3. 防雷器的选择安装在电气系统中，由于天气、环境等因素的影响，很容易受到雷电的干扰，因此在电气系统中通常需要安装防雷器。
一般有两种方式可供选择：1.SPD防雷器：SPD防雷器主要是用来防范瞬时过压和瞬时过流引起的保护电路故障或者灾害，安装在电气设备与电源之间。
2.TSS防雷装置：TSS防雷装置主要是在电气系统的外层或内层插入一个接地线圈进行接法，并在系统接地处设置雷电接地网和防雷接地体，以达到防雷的目的。
在选择防雷器的时候需要注意一下几个问题：•防雷器的额定电压是否匹配•选用的防雷器是否满足相关标准•防雷装置的安装位置是否合理•防雷接地体的接地性能是否良好4.三种不同的供电制式各有优劣，根据不同的电气系统需求进行选择，可以提高电气系统的安全性和稳定性。
同时，在电气系统中安装防雷器也是非常必要的，选择合适的防雷器并进行正确的安装，可以有效地防范雷电干扰对电气设备的损坏。
三种供电制式(TN、TT、IT)的特点-分类-以及防雷器的选择安装
一、低压配电系统的分类根据IEC规定，按保护接地的型式不同，低压配电系统分为三类：1.TN系统2.TT系统3.IT系统1）TN系统与TT系统属于三相四线制系统，IT系统属于三相三线制系统。
2）TN系统和TT系统都是中性点直接接地系统，且都引有中性线。
3）IT系统电源中性点不接地或经1000Ω阻抗接地，而且通常不引出中性线。
二、TN系统的分类与特点1.TN系统中设备外露的可导电部分（如电动机、变压器的外壳，高压开关柜、低压配电屏的门及框架等）均采用与公共的保护线（PE线）或保护中性线（PEN线）相连接的方式。
2.在我国380/220V低压配电系统，广泛采用TN系统，即属于中性点直接接地的运行方式，而且引出有中性线N或保护线PE。
这种系统的安全保护性能较好：一旦发生单相接地故障时，便形成单相短路，单相短路电流将使断路器或熔断器动作而切除故障电路，以免发生人身伤亡及电气设备毁坏事故。
3.TN系统的分类，根据工作零线N与保护零线PE是否分开，TN系统又可分为三种：1）TN-C系统：①系统的中性线N和保护线PE合为一根PEN线，电气设备的金属外壳与PEN线相连。
②在我国应用最普遍。
2）TN-S系统①系统的中性线N和保护线PE是分开的，所有设备的金属外壳均与公共PE线相连。
②正常时PE上无电流，因此各设备不会产生电磁干扰，所以适用于数据处理和精密检测装置使用。
③N和PE分开，则当N断线也不影响PE线上设备防触电要求，故安全性高。
④缺点是用材料多，投资大。
在我国应用不多。
3）TN-C-S系统①这种系统前边为TN-C系统，后边为TN-S系统（或部分为TN-S系统）。
它兼有两系统的优点，适于配电系统末端环境较差或有数据处理设备的场所。
三、TT系统的特点：①TT系统中性点直接接地，设备外露的可导电部分（如电动机、变压器的外壳，高压开关柜、低压配电屏的门及框架等）接至与中性点接地点无关的接地极。
②该系统在国外应用较广泛，在我国很少采用。
低压配电IT、TT、TN系统
IT、TT、TN系统低压配电接地系统分为IT系统、TT系统、TN系统三种形式，而这三种接地方式非常容易混淆。
今天就来说说这三种系统的原理、特点和适用范围，希望能对广大的电气人有所帮助。
一、定义根据现行的国家标准《低压配电设计规范》（GB50054），低压配电系统有三种接地形式，即IT系统、TT系统、TN系统。
（1）、第一个字母表示电源端与地的关系T-电源变压器中性点直接接地。
I-电源变压器中性点不接地，或通过高阻抗接地。
（2）、第二个字母表示电气装置的外露可导电部分与地的关系T-电气装置的外露可导电部分直接接地，此接地点在电气上独立于电源端的接地点。
N-电气装置的外露可导电部分与电源端接地点有直接电气连接。
二、分别对IT系统、TT系统、TN系统进行全面剖析1、IT系统IT系统就是电源中性点不接地，用电设备外露可导电部分直接接地的系统。
IT系统可以有中性线，但IEC强烈建议不设置中性线。
因为如果设置中性线，在IT系统中N线任何一点发生接地故障，该系统将不再是IT系统。
图1 IT系统接线图IT系统特点：IT系统发生第一次接地故障时，仅为非故障相对地的电容电流，其值很小，外露导电部分对地电压不超过50V，不需要立即切断故障回路，保证供电的连续性；－发生接地故障时，对地电压升高1.73倍；－220V负载需配降压变压器，或由系统外电源专供；－安装绝缘监察器。
使用场所：供电连续性要求较高，如应急电源、医院手术室等。
IT 方式供电系统在供电距离不是很长时，供电的可靠性高、安全性好。
一般用于不允许停电的场所，或者是要求严格地连续供电的地方，例如电力炼钢、大医院的手术室、地下矿井等处。
地下矿井内供电条件比较差，电缆易受潮。
运用 IT 方式供电系统，即使电源中性点不接地，一旦设备漏电，单相对地漏电流仍小，不会破坏电源电压的平衡，所以比电源中性点接地的系统还安全。
但是，如果用在供电距离很长的情况下，供电线路对大地的分布电容就不能忽视了。
TT系统、TN系统、IT系统的区别
TT系统、TN系统、IT系统的区别根据现行的国家标准《低压配电设计规范》（GB50054）的定义，将低压配电系统分为三种，即ＴＮ、ＴＴ、ＩＴ三种形式。
其中，第一个大写字母Ｔ表示电源变压器中性点直接接地；Ｉ则表示电源变压器中性点不接地（或通过高阻抗接地）。
第二个大写字母Ｔ表示电气设备的外壳直接接地，但和电网的接地系统没有联系；Ｎ表示电气设备的外壳与系统的接地中性线相连。
ＴＮ系统：电源变压器中性点接地，设备外露部分与中性线相连。
根据电气设备外露导电部分与系统连接的不同方式又可分三类：即ＴＮ—Ｃ系统、ＴＮ—Ｓ系统、ＴＮ—Ｃ—Ｓ系统。
ＴＴ系统：电源变压器中性点接地，电气设备外壳采用保护接地。
ＩＴ系统：电源变压器中性点不接地（或通过高阻抗接地），而电气设备外壳电气设备外壳采用保护接地。
下面介绍 TT和TN系统：TN-S系统－－－－－－－－－－－－TN-C系统－－－－－－－－－－－－－－－－－－－－－－－TN-C-S系统－－－－－－－－－－－－－－－－－TT系统－－－－－－－－－－－－－－－具体看看《供配电系统设计规范》（GB 50052-95）第六章低压配电部分、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、什么是TT 、 IN 、 IT系统？一、建筑工程供电系统建筑工程供电使用的基本供电系统有三相三线制三相四线制等，但这些名词术语内涵不是十分严格。
国际电工委员会（ IEC ）对此作了统一规定，称为 TT 系统、 TN 系统、 IT 系统。
其中 TN 系统又分为 TN-C 、 TN-S 、 TN-C-S 系统。
下面内容就是对各种供电系统做一个扼要的介绍。
TT 系统 TN-C供电系统→ TN 系统→ TN-SIT 系统 TN-C-S（一）工程供电的基本方式根据 IEC 规定的各种保护方式、术语概念，低压配电系统按接地方式的不同分为三类，即 TT 、 TN 和 IT 系统，分述如下。
TT系统TN系统IT系统的区别
TT系统、TN系统、IT系统的区别依照现行的《低压配电设计标准》（GB50054）的概念，将低压配电系统分为三种，即ＴＮ、ＴＴ、ＩＴ三种形式。
其中，第一个大写字母Ｔ表示电源变压器中性点直接接地；Ｉ那么表示电源变压器中性点不接地（或通太高阻抗接地）。
第二个大写字母Ｔ表示电气设备的外壳直接接地，但和电网的接地系统没有联系；Ｎ表示电气设备的外壳与系统的接地中性线相连。
ＴＮ系统：电源变压器中性点接地，设备外露部份与中性线相连。
依照电气设备外露导电部份与系统连接的不同方式又可分三类：即ＴＮ—Ｃ系统、ＴＮ—Ｓ系统、ＴＮ—Ｃ—Ｓ系统。
ＴＴ系统：电源变压器中性点接地，电气设备外壳采纳爱惜接地。
ＩＴ系统：电源变压器中性点不接地（或通太高阻抗接地），而电气设备外壳电气设备外壳采纳爱惜接地。
下面介绍TT和TN系统：TN-S系统－－－－－－－－－－－－TN-C系统－－－－－－－－－－－－－－－－－－－－－－－TN-C-S系统－－－－－－－－－－－－－－－－－TT系统－－－－－－－－－－－－－－－具体看看《供配电系统设计标准》（GB 50052-95）第六章低压配电部份、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、什么是TT 、IN 、IT系统？一、建筑工程供电系统建筑工程供电利用的大体供电系统有三相三线制三相四线制等，但这些名词术语内涵不是十分严格。
国际电工委员会（IEC ）对此作了统一规定，称为TT 系统、TN 系统、IT 系统。
其中TN 系统又分为TN-C 、TN-S 、TN-C-S 系统。
下面内容确实是对各类供电系统做一个扼要的介绍。
TT 系统TN-C供电系统→TN 系统→TN-SIT 系统TN-C-S（一）工程供电的大体方式依照IEC 规定的各类爱惜方式、术语概念，低压配电系统按接地址式的不同分为三类，即TT 、TN 和IT 系统，分述如下。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
TN、TT、IT供电系统的特点及安装要求380V/220V低压配电系统按保护接地的形式不同可分为：IT系统、TT系统和TN系统。
IT系统的电源中性点是对地绝缘的或经高阻抗接地，而用电设备的金属外壳直接接地。
即：过去称三相三线制供电系统的保护接地。
TT系统的电源中性点直接接地；用电设备的金属外壳亦直接接地，且与电源中性点的接地无关。
即过去的三相四线制供电系统中的保护接地。
TN系统，在变压器或发电机中性点直接接地的380/220V三相四线低压电网中，将正常运行时不带电的用电设备的金属外壳经公共的保护线与电源的中性点直接电气连接。
即过去的三相四线制供电系统中的保护接零。
TN系统的电源中性点直接接地，并有中性线引出。
按其保护线形式，TN系统又分为：TN-C系统、TN-S系统和TN-C-S系统等三种。
（1）TN-C系统(三相四线制)，该系统的中性线(N)和保护线(PE)是合一的，该线又称为保护中性线(PEN)线。
它的优点是节省了一条导线，缺点是三相负载不平衡或保护中性线断开时会使所有用电设备的金属外壳都带上危险电压。
（2）TN-S系统就是三相五线制，该系统的N线和PE线是分开的，从变压器起就用五线供电。
它的优点是PE线在正常情况下没有电流通过，因此不会对接在PE线上的其他设备产生电磁干扰。
此外，由于N线与PE线分开，N线断开也不会影响PE线的保护作用。
③TN-C-S系统(三相四线与三相五线混合系统)，该系统从变压器到用户配电箱式四线制，中性线和保护地线是合一的；从配电箱到用户中性线和保护地线是分开的，所以它兼有TN-C系统和TN-S系统的特点，常用于配电系统末端环境较差或有对电磁抗干扰要求较严的场所。
我国的低压配电系统基本上有三种：即TT系统、TN系统、IT系统。
上述各种保护系统均采用国际标准所用符号，第一字母T：表示中性点直接接地；I表示中性点不直接接地(不接地或经高电阻接地等)；第二个字母T：表示外露可导电部分对地直接电气连接与电力系统任何接地无关；N表示外露可导电部分与电力系统的接地点直接电气连接。
TT系统就是将电气设备的金属外壳作接地保护的系统；TN系统就是将电气设备的金属外壳作接零保护的系统。
TT系统：TT电力系统有一个直接接地点，电气设施的外露可导电部分接至电气上与电力系统无关的接地极。
TT系统多用于农村低压电网，其特点如下：①可实施单相、三相混合供电，供电灵活，可节省导线。
②由于中性点直接接地，发生单相接地故障时能抑制电网对地电压的升高。
③容易实施过电流保护设施，包括短路保护和过载保护。
④全网可实施漏电分级保护，即漏电总保护、漏电中级保护和漏电末级保护。
⑤受电设备外露可导电部分发生带电故障时，不会延伸到其他受电设备的外壳上。
⑥受电设备外壳的保护接地电阻，极容易满足DL/T499—2001中的要求。
TT系统的安装要求如下：①除变压器低压侧中性点直接接地外，中性线不得再行接地，且应保持与相线同等的绝缘水平。
②为防止中性线机械断线，中性线截面应当符合规定，即口诀“零线截面看相线，七零三五为界限；七零为铝三五铜，小于相等大一半。
”③必须实施剩余电流保护，包括剩余电流总保护、剩余电流中级保护（必要时）和剩余电流末级保护。
④中性线不得装设熔断器或单独的开关装置。
⑤配电变压器低压侧及各出现回路均应装设过电流保护，包括短路保护和过载保护。
⑥同一低压电网不允许采用两种保护系统，否则有触电隐患和危险。
另外，TT系统对实施保护接地的对象，并不是所有电气设备的外露可导体部分都要接地。
在某些情况下，接地有可能引入外界的高电位，如接地体附近有大的故障电流或雷电流流过时，接地体上会有高电位出现。
又如当三相用电出现严重不平衡时，在保护中性线上也会出现较高的电位。
因此，电气设备的外露可导电部分是否要接地，应以设备的触电防护方式来确定。
TN系统：TN系统有一点直接接地，电气设施的外露可导电部分用保护线与该点连接。
按照中性线与保护线的组合情况，TN系统有以下三种型式：TN-C系统：TN—C系统多用于城镇和厂矿企业的低压电网，其特点如下：①单、三相供电灵活。
②能抑制电网内发生单相接地时相对地电压的升高。
③由于受电设备的外露可导电部分采用了接保护中性线的措施，故人体的间接触电有充分的安全保证。
④容易实施过电流保护和漏电保护。
TN—C系统的安装要求如下：①为了保证在故障时保护中性线的电位尽可能保持接近大地电位，保护中性线应均匀分配地重复接地，如果条件许可，宜在每一个接户线、引线接线处接地。
②用户端应装设漏电末级保护。
③保护装置的特性必须这样选择：当供电网内相线与保护中性线或外露可导电部分之间发生阻抗可忽略不计的故障时，则应在规定时间内自动切断电源。
④保护中性线截面应当符合规定，即口诀“零线截面看相线，七零三五为界限；七零为铝三五铜，小于相等大一半。
”⑤中性线不得装设熔断器或单独的开关装置。
⑥配电变压器低压侧及各出现回路均应装设过电流保护，包括短路保护和过载保护。
TN-S系统：TN—S是从电源中性点起专门敷设了一根专用的保护零线（PE），这就形成了平时常说的三相五线制系统。
该系统安全可靠性高。
目前在许多沿海大城市和内地许多城市普遍采用。
对采用TN—S系统的三相五线制时，要做到以下几点要求：①保护零线严禁通过任何开关和熔断器。
②保护零线作为接零保护的专用线，要单独用一根不能代作他用。
目前已有五芯电缆供应，不用在四芯线上再敷设一根了。
③保护零线，除了在工作接地线或总配电箱电源侧从零线引出外，在任何地方不得与工作零线有电气联接。
特别注意在配电箱中的接线，防止通过铁质箱壳形成电气连接。
④保护零线的截面积应不小于工作零线的截面积，同时必须满足机械强度要求。
⑤保护零线的统一标志为绿/黄双色线。
在任何情况下不准将绿/黄双色线作负荷线使用。
在架空线中的排列和导线的排列一定要按统一要求，严格按标准排列。
⑥重复接地必须接在保护零线上。
工作零线上不能加重复接地。
如果工作零线加了重复接地，漏电保护器将无法使用。
⑦保护零线必须在配电室或总配电箱处作重复接地外，还必须在配电线路的中间处或末端处做重复接地。
配电线路越长，重复接地的作用越明显。
⑧配电变压器低压侧及各出现回路均应装设过电流保护，包括短路保护和过负载保护。
⑨必须实施剩余电流保护，包括剩余电流总保护、剩余电流中级保护（必要时）和剩余电流末级保护。
TN-C-S系统：TN—C—S系统在建筑物进户处将零线一分为二，一根作工作零线。
另一根作保护零线。
对采用TN—C—S系统时，如果保护中性线从电气装置的某一点分为保护零线和工作零线后，则从该点起至负载处，就不允许把这二种线再合拼成具有保护零线和工作零线两种功能的保护中性线。
在保护中性线分开之前，安装要求等参考TN—C系统。
在保护中性线分为保护零线和工作零线后，安装要求参考TN—S系统。
在这种系统中不得装设漏电总保护，只能装设漏电中级保护（视安装位置考虑）和漏电末级保护。
IT系统IT电力系统的带电部分与大地间不直接连接，而电气设施的外露可导电部分则是接地的。
下图为变压器Y接线的型式。
IT系统由于安全可靠性高、可带故障运行等特点，常被用于故障时不得间断供电的工业设备和要求使用安全的医疗设备。
当系统出现单相接地故障也只能通过系统对地电容构成回路，故障回路阻抗极大，故障电流极小，发生电击的危险很小，所以不必及时切断切断电源来防止电击，从而维持供电的不间断。
只有在发生两相接地故障时才要求切断电源。
在这种系统中不能采用装负荷开关，以免故障时自动断电。
但应装设绝缘监测系统，提醒工作人员及时排除故障。
供电系统（百度百科）供电系统就是由电源系统和输配电系统组成的产生电能并供应和输送给用电设备的系统。
电力供电系统大致可分为TN，IT，TT 三种，其中TN系统又分为TN-C，TN-S，TN-C-S 三种表现形式。
中文名供电系统定义供应和输送给用电设备的系统组成电源系统和输配电系统表现形式TN-C，TN-S，TN-C-S种类TN，IT，TT优点供电可靠，操作方便统中，其中一回线路发生故障时，其余线路能保证全部供电的成为完全备用系统；如果只能保证对重要用户的供电，则成为不完全备用系统。
备用系统的投入方式可分为手动投入、自动投入和经常投入等几种。
3供电系统分类矿山供电系统矿井供电线路和变电、配电设备组成的系统。
矿井对供电系统的主要要求是安全可靠。
地面供电系统包括地面变电所和高、低压配电网。
地面变电所有两回路电源进线，任一回路因故障停止供电时城市供电系统由供电电源、各级电压的电力网络组成的系统，是为现代城市提供能源的基础设施之一。
城市供电系统规划是城市总体规划的组成部分。
规划任务城市供电系统规划的主要任务有：①确定城电力牵引供电系统电气化铁路向电力机车供给牵引用电能的系统。
主要由牵引变电所和接触网组成。
牵引变电所将电力系统通过高压输电线送来的电能加以降压和变流后输送给接触网，以供给沿线路行驶的电力机车。
有供电系统阻抗定义从公共连接点看进去的供电系统的阻抗称为供电系统阻抗。
相关条目科学科技工程电力电力工程供电系统谐波概述供电系统谐波的定义是对周期性非正弦电量进行傅立叶级数分解，除了得到与电网基波频率相同的分量，还得到一系列大于电网基波频率的分量，这部分电量称为谐波。
相关谐波频率与基波频率的比值（n=fn星形连接将三相电源或负载中每相的末端接在一起形成一个中性点，并再从每相的始端引出端线的连接方式（见图）。
图中的三相电源和三相负载都是这样连接而成的。
星形连接负载的每一相只与一条端线相连，因此负间谐波简介把含有供电系统设计运行频率（我国是50HZ）非整数倍频率的电压或电流定义为间谐波。
相关链接物理力学光学声学分析化学供电可靠性简介供电可靠性是指供电系统持续供电的能力，是考核供电系统电能质量的重要指标,反映了电力工业对国民经济电能需求的满足程度，已经成为衡量一个国家经济发达程度的标准之一；供电可靠性可以用如下一系列指标加以衡飞机电气系统飞机的供电系统和各种用电设备的总称。
供电系统包括飞机电源系统和飞机配电系统，前者用于产生和调节电能；后者用以分配和管理电能。
用电设备包括飞机飞行操纵、发动机控制、航空电子、电动机械4TN 系统在TN系统中，所有电气设备的外露可导电部分均接到保护线上，并与电源的接地点相连，这个接地点通常是配电系统的中性点。
TN系统，称作保护接零。
当故障使电气设备金属外壳带电时，形成相线和地线短路，回路电阻小，电流大，能使熔丝迅速熔断或保护装置动作切断电源。
国产军用地毯式太阳能供电系统TN系统的电力系统有一点直接接地，电气装置的外露可导电部分通过保护导体与该点连接。
TN系统通常是一个中性点接地的三相电网系统。
其特点是电气设备的外露可导电部分直接与系统接地点相连，当发生碰壳短路时，短路电流即经金属导线构成闭合回路。
