汽车连接器端子概述.
汽车线束端子接插件应用介绍-PPT
Micro Timer Multilock
MQS
AMP MCP9.5 AMP MCP6.3
AMP MCP2.8 AMP MCP1.5 MCON1.2 MQS
up to 90 A up to 50 A
端子压接典型位置和术语
•Bellmouth：钟形口（喇叭口） •Front：前部（钟形口） •Rear：后部（钟形口） •Contact Body：触点本体 •Cut off Tab：切断突起 •Locking Lance：锁定针 •Wire Crimp：导体压接区 •Insulation Crimp：绝缘压接区 •Conductor End：导体端部 •Insulation End：绝缘体端部 •Cable：线缆
Contact Current Carrying Capacity 端子载 流能力
Maxi Power Timer
Standard Power Timer
Positiv Lock
Round contacts DIA 2,5 mm FASTIN FASTON
Sensor Flat contact Junior Power Timer
在压接端子与导线之间提供不可分离的, 长时间可靠的电气和机械连接 Ease of manufacturing of the connection
压接应便于生产加工
page 3
Crimp Types 端子压接类型
Advantages 优势: • Optimum design of Crimp Barrel for desired wire size range and material thickness by calculation. 通过计算即可得出适合特定线径范围和料厚的压接结构 • Fits for several wire sizes only by adjusting Crimp Height .仅调整压接高度即可用于不同线径压接 • Terminal manufacturing at low cost by sequential stamping dies 通过连续冲压生产实现低成本 • Ease of termination, fully automated possible 压接自动化 • Stable electrical connection, even under hazardous Environment. 苛刻环境下性能稳定

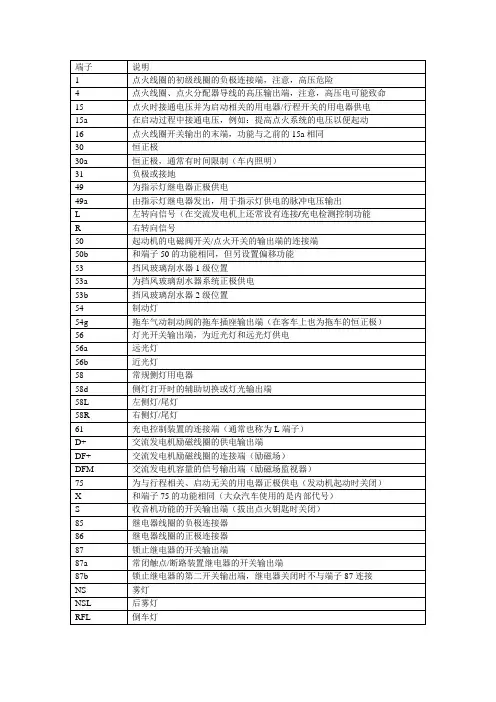

常用的端子名称及作用
继电器线圈的正极连接器
87
锁止继电器的开关输出端
87a
常闭触点/断路装置继电器的开关输出端
87b
锁止继电器的第二开关输出端，继电器关闭时不与端子87连接
NS
雾灯
NSL
后雾灯
RFL
倒车灯
端子
说明
1
点火线圈的初级线圈的负极连接端，注意，高压危险
4
点火线圈、点火分配器导线的高压输出端，注意，高压电可能致命
15
点火时接通电压并为启动相关的用电器/行程开关的用电器供电
a
在启动过程中接通电压，例如：提高点火系统的电压以便起动
16
点火线圈开关输出的末端，功能与之前的15a相同
30
恒正极
30a
D+
交流发电机励磁线圈的供电输出端
DF+
交流发电机励磁线圈的连接端（励磁场）
DFM
交流发电机容量的信号输出端（励磁场监视器）
75
为与行程相关、启动无关的用电器正极供电（发动机起动时关闭）
X
和端子75的功能相同（大众汽车使用的是内部代号）
S
收音机功能的开关输出端（拔出点火钥匙时关闭）
85
继电器线圈的负极连接器
恒正极，通常有时间限制（车内照明）
31
负极或接地
49
为指示灯继电器正极供电
49a
由指示灯继电器发出，用于指示灯供电的脉冲电压输出
L
左转向信号（在交流发电机上还常设有连接/充电检测控制功能
R
右转向信号
50
起动机的电磁阀开关/点火开关的输出端的连接端
50b
和端子50的功能相同，但另设置偏移功能
53
高压线束端子结构和连接方式
高压线束端子结构和连接方式
汽车高压线束端子还是其他高压线束端子，为你介绍汽车高压线束端子的结构和连接方式：
结构：汽车高压线束常用的接插件端子结构可分为接触段、中间段、压接段。
其中，接触段用于保证接插件对接、电气功率和信号的传递；中间段是接触段与压接段两者之间的承接区域，保证接触段与其本身在压接过程中不变形，同时起到定位作用；压接段用于接插件端子与电缆在外力下接触面相接，其质量直接影响汽车线束的电导率、拉脱力、外观形状。
连接方式：压接使用压接设备和模具将导线和端子经过压接过程连接在一起；高频焊接是利用高频焊接机将导线和端子焊接在一起；电阻焊是利用专用电阻焊接设备将导线和端子连接在一起。
汽车连接器端子正向力分析
子接触表面并垂直于该接触表面的力。它是影响连接器性能的
F 表示端子的正向力。
一个重要指标。实际使用时，合适的正向力从几牛到几十牛不
等，设计人员往往难以正确把握。作者分析了端子正向力对连
接器机械性能、电性能及磨损寿命的影响，分析了影响端子正
向力的主要因素，提出了端子正向力的设计思路。
1 连接器端子正向力对连接器性能的影响
阻是指参考点之间的电阻 （ 如图 1） ［1］。连接器的接触电阻由 公端子和母端子的固有电阻、导体压接电阻、参考点间的导线 电阻、公端子和母端子接触面间的电阻四部分组成。端子材料 固有电阻由端子材料的电导率和端子的尺寸决定，压接电阻由 压接质量决定，参考点间的导线电阻由所使用导线的材料及线 径决定。这里主要讨论公端子和母端子接触面间的电阻。
汽车连接器端子正向力分析
王文玲
( 河南天海电器有限公司，河南鹤壁 458030)
摘要： 汽车连接器端子是决定连接器电力和信号传输性能的关键零件，端子的正向力是决定端子性能的一个重要因素。分析 端子正向力对连接器机械性能、电性能及磨损寿命的影响，找出影响端子正向力的主要因素，提出端子正向力的设计思路。
端子的正 向 力 越 大， 表 面 磨 损 程 度 越 严 重。 因 此， 正 向 力 越
大，耐插拔次数越低。使用公式 （ 6） 可以粗略估算端子在失效
前能够插拔的次数，进而从插拔次数的角度估算出端子的寿命。
式中： F 表示连接器端子的正向力； d 表示端子弹性结构的偏转位移量； E 表示材料的弹性模量； W 表示端子弹性结构宽度； t 表示端子材料厚度； L 表示端子悬臂长度。
［J］． 模具制造，2010（ 7） ： 1 － 5． 【3】 李小平． 汽车线束和连接器可靠性设计及工艺流程研究［D］．
汽车电路中端子说明（通用型）
汽车电路中端子说明（通用型）1.发电机A 直流发电机上电枢输出接线柱，调节器上相应接线柱B 交流发电机上输出接线柱，直流发电机调节器上接蓄电池正极接线柱，交流发电机上接点火开关或电源开关的接线柱D+ 交流发电机上磁场二极管接线柱，调节器上相应接线柱，当无61接线柱时，用于充电指示灯的接线柱F 发电机上的磁场接线柱，调节器上相应接线柱S 交流发电机上调节器接蓄电池电压检测点接线柱W(1或2) 交流发电机上相应电流接线柱2.启动系统15a 启动机开关上接点火线圈的接线柱31a 带有12/24电压转换开关时电压转换开关上接蓄电池正极31 12/24 电压转换开关上接蓄电池负极的接线柱48 启动继电器上或12/24电压转换开关上控制启动机电压开关上的输出接线柱，启动机电压开关上相应接线柱50 点火开关上，预热启动开关上用于启动输出接线柱，启动按钮的输出接线柱机械式启动开关上的相应接线柱带有12/24电压转换开关时，电压转换开关上控制车身输入接线柱61a 复合启动继电器上，接充电指示灯的接线柱86 启动继电器上绕组始端接线柱A 启动继电器上接交流发电机A的接线柱N 复合启动继电器上，接交流发电机N或类似作用的接线柱3.点火系统1 点火线圈和分电器上互相连接的低压接线柱，电子点火装置中，点火线圈上输入信号低压接线柱1a 带有两个分立电路的分电器I的低压接线柱（自点火线圈I的低压接线柱）1b 带有两个分立电路的分电器II的低压接线柱（自点火线圈II 的低压接线柱）1e 电子足见上输入信号接线柱7 无触点分电器上输出信号的接线柱，电子组件上输出信号接线柱15 点火开关和点火线圈上互相连接的接线柱，电子点火装置中，点火线圈分电器电子组件上的电源接线柱4.预热启动装置15 预热启动开关上接其他用电设备的接线柱19 预热启动开关上预热接线柱50 预热启动开关上的启动接线柱5. 一般用途的接线柱（除发电装置外均可用）30 电器上接蓄电池正极或电源的接线柱31 电器上接蓄电池负极的接线柱E 电器上的搭铁接线柱汽车电路图中接线端子分析（四）照明与信号系统接线端子（除转向信号）54 制动灯开关和制动灯互相连接的接线柱55 雾灯开关和雾灯相互连接的接线柱56 灯光总开关和变光开关互相连接的接线柱，变光开关上除远、近、超车接线柱外的另一个接线柱56a 变光开关上远光接线柱，远光灯上相应的接线柱56b 变光开关上近光接线柱，近光灯上相应的接线柱57 灯光总开关上或点火开关上和停车灯开关相互连接的接线柱57L 停车灯开关和左停车灯互相连接的接线柱57R 停车灯开关和右停车灯互相连接的接线柱58 灯光开关上接前小灯、示宽灯、尾灯、牌照灯、仪表照明灯等的接线柱，灯光开关用于控制示宽灯、尾灯、牌照灯、仪表照明灯的接线柱58a 仪表照明灯开关和仪表照明灯互相连接的接线柱（单独布线时）58b 室内照明灯开关和室内照明灯互相连接的接线柱（单独布线时）58c 灯光总开关和前小灯互相连接的接线柱（单独布线时）59a 倒车灯开关和倒车灯互相连接的接线柱59b 倒车灯警报器上的电源接线柱5.转向信号与报警系统49 转向开关上的输入接线柱，警报开关上接转向开关的接线柱49a 警报闪光器和警报开关上互相连接的接线柱49L 转向开关，警报开关上和左转向灯互相连接的接线柱49R 转向开关，警报开关上和右转向灯互相连接的接线柱L 转向信号闪光器上接转向开关接线柱，警报开关上接转向信号闪光器的接线柱P 转向信号闪光器上接监视灯的接线柱P1 左监视灯的接线柱P2 右监视灯的接线柱喇叭和声响报警系统72 警报开关上的接线柱H 喇叭继电器上接电喇叭的接线柱S 喇叭继电器上，电磁阀撒谎那个接喇叭按钮的接线柱W 警报继电器上，接警报灯，警报喇叭的接线柱汽车电路图中接线端子分析（六）6.刮水器与洗涤器接线柱标记53 刮水电机上的主输入接线柱，刮水器开关上相应接线柱，间歇继电器上绕组始端接线柱，洗涤器上电源接线柱53c 洗涤器和刮水器开关相互连接的接线柱53e 带有复位机构的刮水器上的复位接线柱，刮水器开关上的相应接线柱53i 刮水器开关上和间歇继电器上绕组互相连接的接线柱53j 刮水器开关上和间歇继电器上触点互相连接的接线柱53m 刮水器和间歇继电器互相连接的接线柱53s 间歇控制板上的电源接线柱，刮水器开关上相应接线柱53H 双速刮水器上高速接线柱，刮水器开关上相应接线柱53L 双速刮水器上低速接线柱，刮水器开关上相应接线柱7.机械开关（专用除外）81 开关动断触点和转换触点上的输入接线柱81a 开关动断触点上的第一个输出接线柱81b 开关动断触点上的第一个输出接线柱82 开关上动合触点的输入接线柱82a 开关动合触点的第一个输出接线柱82b 开关动合触点的第二出接线柱82z 多级开关上动合触点的第一个输入接线柱82y 级开关上动合触点的第二个输入接线柱82x 级开关上动合触点的第三个输入接线柱83 档位开关上的输入接线柱83a 档位开关上，档位Ⅰ的输出接线柱83b 档位开关上，档位Ⅱ的输出接线柱83L 开关左档位的输出接线柱83R 关右档位的输出接线柱84 位开关（中间零位）的输入接线柱84a 档位开关（中间零位）的输出接线柱84b 档位开关(中间零位）的输出接线柱8.继电器84 继电器上绕组始端和触点共同输入接线柱84a 继电器上绕组末端输出接线柱84b 继电器上触点输出接线柱85 继电器上绕组末端输出接线柱86 继电器上绕组始端输入接线柱87 继电器上动断触点和转换触点的输入接线柱87a 继电器动断触点的第一个输出接线柱87b 继电器动断触点的第二个输出接线柱87c 继电器动断触点的第三个输出接线柱87z 继电器上动断触点和转换触点的第一个输入接线柱（单独电流回路时）87y 继电器上动断触点和转换触点的第二个输入接线柱（单独电流回路时）87x 继电器上动断触点和转换触点的第三个输入接线柱（单独电流回路时）88 继电器动合触点的输入接线柱88a 继电器动合触点的第一个输出接线柱88b 继电器动合触点的第二个输出接线柱88c 继电器动合触点的第三个输出接线柱88z 继电器上动合触点的第一个输入接线柱（单独电流回路时）87y 继电器上动合触点的第二个输入接线柱（单独电流回路时）87x 继电器上动合触点的第三个输入接线柱（单独电流回路时）。
汽车线束连接器基本知识
汽车线束连接器基本知识汽车线束连接器是汽车电气系统中的重要组成部分，它起到连接和传输电信号的作用。
本文将从汽车线束连接器的定义、功能、分类、制作工艺、故障排查与维护等方面展开阐述，以帮助读者更好地了解和掌握汽车线束连接器的基本知识。
一、定义汽车线束连接器是一种用于连接和固定汽车线束的组件，它通常由外壳、插头、插座、端子等部分组成。
它可以将多根线束连接在一起，并通过端子与汽车的电气设备进行连接，实现电信号的传输和电能的供给。
二、功能汽车线束连接器的主要功能是保证汽车电气系统的正常工作。
它能够提供稳定可靠的电连接，防止线束脱落、短路和接触不良等问题的发生。
同时，它还能够提供良好的防水、防尘和抗振动能力，以适应汽车在各种复杂环境下的工作需求。
三、分类根据不同的标准，汽车线束连接器可以分为多种类型。
按照连接方式分，可以分为插拔连接器和压接连接器两大类。
插拔连接器通常由插头和插座组成，通过插拔的方式实现连接；压接连接器则是通过将线束的导线与端子进行压接来实现连接。
按照形状和结构分，可以分为直插式连接器、L型连接器、T型连接器、Y型连接器等多种形式。
此外，根据电流和电压的不同，还可以将连接器分为低电流连接器、高电流连接器、低压连接器和高压连接器等。
四、制作工艺汽车线束连接器的制作工艺通常包括以下几个步骤：首先，根据设计要求和线束的布线规划，确定连接器的型号和规格；其次，选择合适的线束和端子，进行剥皮、锡镀等预处理；然后，根据设计图纸和工艺要求，进行线束的组装和焊接；最后，进行连接器的测试和包装。
五、故障排查与维护在汽车使用过程中，线束连接器可能会出现接触不良、线束脱落、短路等故障。
为了确保汽车电气系统的正常工作，需要及时进行故障排查与维护。
通常可以通过以下几种方式来进行排查：首先，检查连接器的外观是否有损坏或脱落的情况；其次，使用测试仪器对连接器进行电气测试，检查接触是否良好；最后，检查线束是否正确连接，并修复或更换故障连接器。
汽车电线束中端子的应用与解析
汽车电线束中端子的应用与解析汽车电线束在汽车行业中的作用非常重要，它将车辆中的所有电气元件连接在一起，从而保障整个汽车电气系统的稳定运行。
在汽车电线束的连接器中，中端子作为常用的连接方式之一，有着广泛的应用，下文将详细解析中端子的应用及其特点。
中端子的应用中端子是一种常见的连接器方式，它广泛应用于汽车电线束的连接和传递电信号。
中端子是一种简单而可靠的连接方式，它可以让两条电线轻松地连接在一起，避免了复杂的焊接程序。
中端子的应用范围非常广泛，从简单的汽车灯光电路到复杂的汽车驾驶器件，都可以用中端子来连接。
例如，中端子可以连接汽车的各种感应器，例如水温计、空气流量计、氧传感器等等，这些感应器中的信号都需要通过中端子进行连接和传输。
中端子的特点中端子有很多优点，比如连接性强、接触可靠、易于安装等，下面是中端子的一些特点：1. 简单易用：中端子安装方便，只需要将两根电线插入末端，然后用钳子制造紧密的电气连接即可。
2. 灵活：中端子具有多种接线特点，可以实现单线接口、并线接口和T型接口等多种接线方式。
3. 无需焊接：由于中端子是带有夹子的，因此无需焊接即可将两条电线连接在一起，这样就避免了焊接过程中的高温、氧化、脆性等一系列问题。
4. 接触面积大：中端子一般使用铜材或镀铜表面，接触面积大，接触可靠，不易发生导电不良的情况。
总之，中端子的灵活性和易用性，使它成为许多汽车电线束连接的最佳选择。
总结中端子是汽车电线束中常用的一种连接方式，它具有简单易用、灵活和接触面积大的特点。
中端子应用广泛，不仅适用于单线接口，还可以实现并线接口和T型接口等多种接线方式。
对于汽车电气系统的稳定运行有着重要的作用，是不可缺少的汽车行业元器件之一。
除了中端子的应用和特点，还有其他值得注意的方面。
首先，中端子的规格和质量的选择也是非常重要的。
在汽车电线束的制作过程中，中端子的规格与电线的截面积密切相关。
如果选择不当，将会导致电线束的连接质量下降，从而影响整个汽车电气系统的稳定性。
汽车连接器(插接件-护套)知识
PBT 聚对苯二酸丁二酯
PBT是最坚韧的工程热塑材料之一，它是半结晶材料， 有非常好的化学稳定性、机械强度、电绝缘特性和热稳定 性。这些材料在很广的环境条件下都有很好的稳定性。 具 有极好的化学和电气性能，尺寸的稳定性，好的可塑性， 耐蠕变(KB250)，耐热性120℃。 由于PBT的结晶速度很高，因此它的粘性很低，塑件加 工的周期时间一般也较低。 常温下化学性能稳定它不受弱 酸弱碱，水，有机溶剂的影响。即使在较高的温度下也很 稳定， PBT吸湿特性很弱，高温下不吸水。 我们所看到的在汽车线束上用到的最多的还是汽车的控 制线上几乎大部分的都为PBT材料，诸如，保险盒、喷油 嘴、怠速马达，空气流量计等用到的接插件均为PBT。
常用连接器选材规律
按性能要求：1、热变形 PA PBT PP ABS 2、流动性 PA PBT PP ABS 3、机械强度 PA PBT PP ABS 4、价格 PA PBT PP ABS 按工作环境：1、通电电流大小和时间长短对材 质及温升的影响 2、工作环境（通风、散热、密封、 盐雾、老化等）对材质及温升的影响
PP
聚丙烯
重量轻，较便宜，耐磨损，较好的工程性能， 不耐水，用于小型和超小型同轴连接器，耐热 性90℃． 无毒、无味乳白色高结晶聚合物，在所有合成 树脂中密度最小。较高的刚性和低相对密度， 高拉伸强度。良好的透明性，耐应力开裂性， 耐化学品性和比较高的热变形温度。良好的注 塑加工性、对水的稳定性。突出的抗弯曲疲劳 强度。
连接器的型号命名
产品型号命名有两种思路： 一种是用字母代号加数字的办法，力求在型号命名中反映 产品的主要结构特点。这种方式的好处是易于识别，但排列太长， 过于复杂，随着连接器的小型化，给打印带来很多困难。目前国 内仍流行这种方式，并在某些行业标准甚至国标中作出了规定， 如SJ2298-83（印制电路连接器）、SJ2297-83（矩形连接 器）、SJ2459-84（带状电缆连接器）、GB9538-88（带状 电缆连接器）等。由于连接器结构的日益多样化，在实践中用一 种命名规则复盖某一类连接器越来越困难。 另一种思路是用阿拉伯数字组合。这种方式的好处是简洁， 便于计算机管理和小型产品的标志打印。国际上主要的连接器制 造商目前均采用这种方式。 可以预计由各制造商制订反映自身特色的命名办法将会逐渐 取代在计划经济体制下由全行业统一规定某种命名规则的办法
浅析影响汽车连接器端子导电性能的因素
浅析影响汽车连接器端子导电性能的因素汽车连接器端子是汽车电气系统中至关重要的一部分，它连接着车辆的各种电气部件，担负着传输电能信号的重要任务。
然而，连接器端子导电性能可能会受到多种因素的影响，下面我们来浅析一下这些因素。
首先，连接器端子的材料会对其导电性能产生影响。
连接器端子大多采用的材料有铜、锌合金、铁、钢等，其中铜是导电性能最好的材料。
除此之外，连接器端子的镀层材料也会影响其导电性能。
常见的镀层材料有镀银、镀金、镀锡等，它们各自的导电性能也存在差异。
例如，镀银的导电性能比镀锡的要好，但成本也更高。
其次，连接器端子的形状和结构也会影响其导电性能。
连接器端子的形状和尺寸能影响其接触面积大小和接触力度。
比如所谓的弹簧式连接器，由于其形状相对坚实，往往能提供更好的接触力，从而提高其导电性能。
第三，连接器端子使用环境也会影响其导电性能。
连接器端子通常置于汽车电气系统中，可能经受高温、低温、潮湿、盐雾等环境影响，这些影响都可能影响其表面状态和材料特性，从而影响其导电性能。
比较常见的问题是接触篡改、氧化、磨损等。
最后，连接器端子的使用寿命也会对导电性能产生影响。
连接器头的接触面积越大，使用寿命就越长，可以以更长时间保持良好的导电性能。
综上所述，汽车连接器端子导电性能的因素是多方面的，连接器端子的材料、形状和结构、使用环境和使用寿命等都会对其导电性能产生影响。
因此，在汽车电气系统设计和使用过程中，应该从这些方面出发，合理选择连接器端子材料和结构，营造良好的使用环境，及时检查维护，保持连接器端子的良好性能。
在实际应用中，连接器端子的导电性能对汽车电气系统的正常运转非常重要。
如果连接器端子的导电性能出现问题，可能会导致电信号传输不畅或完全中断，这可能会导致车辆失去动力或出现其他故障。
因此，在连接器端子的设计和使用过程中，需要从多个方面综合考虑，以保证连接器端子具有良好的导电性能，保证车辆正常工作。
首先，合理选择连接器端子的材料。
汽车连接器(插接件-护套)知识
护套常用的材料
目前护套用到最多而且是最常见的就是PA 、 PBT、 PP 、 ABS等 1、 PA 尼龙 2、 PBT 聚对苯二酸丁二酯 3、 PP 聚丙烯 4、ABS 丙烯腈-丁二烯-苯乙烯共聚物
PA
尼龙
乳白色,很好的韧性,耐磨性,无气味,能钻，切割,刨,注射 成形,好的耐蠕变(KB600)，吸湿,耐热性105℃． 性能：具有很高的机械强度，软化点高，耐热，磨擦 系数低，耐磨损，自润滑性，吸震性和消音性，耐油，耐 弱酸，耐碱和一般溶剂，电绝缘性好，有自熄性，无毒， 无臭，耐候性好，染色性差。缺点是吸水性大，影响尺寸 稳定性和电性能，纤维增强可降低树脂吸水率，使其能在 高温、高湿下工作。尼龙与玻璃纤维亲合性十分良好。
Hale Waihona Puke ABS 丙烯腈-丁二烯-苯乙烯共聚物
ABS是40年代出现的一种热塑性工程塑料，目前已成为 苯乙烯聚合物体系中增长最快的一类聚合物。由于ABS是 三元共聚物，因此兼有三种组分的共同性能，能适应各个 领域中多方面的应用要求。ABS不透明，无毒、无味，兼 有韧、硬、刚等特性，燃烧缓慢，离火后仍继续燃烧，火 焰呈黄色，有黑烟，燃烧后塑料软化、烧焦，发出特殊的 肉桂气味，但无熔融滴落。ABS 具有好的机械性能，耐热 和耐化学品性能，易加工，比尼龙便宜，耐蠕变(KB300， 耐热性60℃。有高耐冲击性和极好的恶劣工作环境承受性。 ABS适于低温条件下（-40°C）使用。由于其保温特性， ABS只需要很少或不需要额外保温。所以ABS 是用于恶劣、 寒冷环境条件下的理想材料，它有很好的模塑性，可电镀， 能着色。缺点为耐气候性差，耐紫外线强度不高等特点。
常用连接器选材规律
按性能要求：1、热变形 PA PBT PP ABS 2、流动性 PA PBT PP ABS 3、机械强度 PA PBT PP ABS 4、价格 PA PBT PP ABS 按工作环境：1、通电电流大小和时间长短对材 质及温升的影响 2、工作环境（通风、散热、密封、 盐雾、老化等）对材质及温升的影响
汽车连接器概要
汽车连接器
随着汽车业得逐渐升温，作为其主要配件之一的汽车连接器市场也在逐渐变热，汽车应用已成为继3C领域之后最大的连接器消费市场，连接器作为一种重要的电气连接元件，在汽车中的电子、信息系统中起着举足轻重的作用。
据了解，用在汽车音响系统和汽车导航系统的电源连接器的需求越来越多，面向媒体的系统传输、用于车内光缆网络等的发展计划也引起了广泛关注。
许多汽车制造厂商已经普遍为汽车加装了安全气囊，这些气囊和刹车防抱死装置都将加大对柔性电路板连接器的需求。
同时，出于环保的考虑，每辆汽车的电缆使用数量将减少，为满足这个需求，汽车厂商将逐渐使用柔性电路板连接器替代电缆。
由于汽车连接器使用层面越来越广，这对市场提出了直接的需求。
许多经销商已经意识到这个问题，早在去年记者调查中就有不少经销商在朝汽车连接器方向转向。
而目前经销商投资汽车连接器等高端连接器产品，也有了良好的投资环境，成本的降低就是一个利好的因素。
台湾地区厂商及国际连接器厂商纷纷在大陆投资设厂，使得汽车连接器本土生产规模迅速扩大，从而减少了进口，由此产生的规模效应也使连接器的制造成本大大降低。
成本的降低，为之前“汽车电子投入大”扫清了障碍，而25％以上的利润率正吸引着众多经销商的进驻。
（华强电子世界网）。
电动汽车高压连接器概述及测试验证
无论是纯电动、混合、燃料电池汽车，都需有一套完整的高压连接系统，这个系统中，往往都应用大量的高压连接器，这一点与传统汽车有着明显的区别。
高压系统工作时放电电流有可能达到数几十安，甚至高达数百安。
但是在新能源电动汽车发展初期，高压连接器并没有得到整车企业的足够重视，认为高压连接与传统低压线连接类似，重心在“三电”（电驱、电池、电控）上面，但随着时间的推移，大家发现高压连接系统比较容易发生问题，且一旦发生问题，后果都比较严重，轻则过热，严重时容易发生高温或燃烧事件。
本研究围绕高压连接器的发展历程展开，分析中国电动汽车用高压连接器的标准体系、测试方法，针对产品使用过程中的性能指标，搭建高压连接器测试系统，开展高压连接器的物理连接、电气性能等方面的测试，为产品的不断改进提供了支撑。
1、高压连接器的发展历程电动汽车高压连接器的发展与电动汽车的发展是同步进行的，从连接器角度来说，国内电动汽车连接器发展经历以下几代。
1）第1代高压连接器（图1），2008年左右开始，主要是由当时工业连接器改款而来。
这代产品的特点，以金属连壳体为主，无高压互锁功能，防误插入（防呆）效果较差。
比较有代表性产品有安费诺HV系列的金属连接器，后来市场上很多款连接器是基于这种类型产品延伸扩展出来的。
2）第2代高压连接器（图2），在第1代的基础上增加了高压互锁功能，连接器的外壳也逐渐由金属变为塑料。
3）第3代高压连接器（图3），塑料+屏蔽功能+高压互锁的高压连接器。
有代表性的是行业中800系列产品（这类产品是通过操作顺序来实现部分二级解锁功能，不是直接机械式结构），如TE／安费诺／智绿及国内新一代产品。
4）第4代高压连接器（图4），塑料+屏蔽功能+高压互锁+二级解锁的高压连接器。
有代表性的是行业中280系列产品，如TE／智绿及国内新一代产品，这类产品是通过机械结构来实现二级解锁功能，更为安全。
5）未来一代高压连接器（图5）会在第4代产品上考虑冷却方式，如配合大功率充电带液冷、风冷的方式，来有效提高传输能量密度，降低质量，提高产品综合性能。
汽车连接器基础知识
汽车连接器基础知识
汽车连接器，这玩意儿可真是汽车里的小明星啊！你想想，要是没有它，汽车里那些复杂的电路、系统怎么能连接起来，协同工作呢？
汽车连接器就像是一个神奇的纽带，把各种零部件紧密地联系在一起。
它就如同我们身体里的神经脉络一样，传递着各种信号和能量。
它的种类那可真是繁多啊！有各种各样不同形状、不同功能的连接器。
有的负责传输电力，让汽车的各种电器设备正常运转；有的则专注于传递信号，确保汽车的控制系统能够精准地指挥各个部件。
而且，汽车连接器的质量那是至关重要的呀！要是质量不行，那可不得了。
就好像是一座桥不牢固，随时可能坍塌一样。
它得能经受住各种恶劣环境的考验，高温、低温、潮湿、震动等等，都不能让它轻易出问题。
不然，汽车在路上突然出现故障，那多危险啊！
你知道吗，好的汽车连接器设计得非常精巧。
它既要小巧玲珑不占太多空间，又要足够坚固可靠。
这可不是一件容易的事儿啊！研发人员得花费大量的心思和精力，不断地改进和完善。
在生产过程中，也得严格把关。
每一个连接器都得经过严格的检测，确保万无一失。
这就像是一场严格的考试，只有合格的才能“毕业”走向市场。
再看看我们的日常生活，汽车已经成为了不可或缺的一部分。
而汽车连接器就是默默奉献的幕后英雄。
没有它，我们的出行怎么能这么便捷、安全呢？
所以啊，可别小看了这小小的汽车连接器。
它虽然不起眼，但却发挥着巨大的作用。
它让汽车这个复杂的大机器能够高效地运转，带着我们驶向远方。
我们真应该好好感谢这些小小的连接器，为我们的生活带来了这么多的便利啊！。
接线端子概述
接线端子概述
接线端子是将电缆接入橡皮管或设备进行绝缘、密封和连接的类型，
它们具有防水特性，用于在一定程度上防止电缆中的电流和引线处的水分
渗透进橡皮管中。
因此，它们非常受欢迎，用广泛，在汽车、家用电器、
电子产品、机械等各种类别的产品中都可以看到它们的踪影。
接线端子的
种类有很多，而且它们的材料有很多，从耐高温材料到耐低温材料，从传
统金属材料到新材料等。
接线端子也可以用来连接各种连接器，如插座、插头、测试模块等等。
接线端子可以分为单体和联体两大类，单体可分为电缆接头、导线接头、
极性接头和模块接头等，联体可分为中继接头、联结接头和接线接头等。
接线端子结构及其组件
接线端子一般由五大部件组成，它们分别为有源芯（线端插片）、导
线材质（线端引线）、绝缘套（线端套管）、外壳（端子罩）和外罩（内、外罩）。
有源芯：由电缆的芯线组成，尤其是如果原始电缆上的芯线被仔细保护，防止外部磨损和潮湿环境等。
线端插片的质量决定了接线端子的质量，因此要挑选合适的线端插片。
汽车线束端子接插件应用介绍
e.g. AWG24 0,205mm²
AWG16 1,3mm²
no easy conversion to mm²possible
- CMA Circular Mil Area
common for magnet wire conversion: 1mm²= 1973,51 CMA
CONDUCTOR/ INSULATION CRIMPING 芯线压接 与绝缘皮压接
• There is a differentiation to be made between a conductor crimp and a crimp for an insulation support. 芯线压接与绝缘皮压接有一定的区别：
Visual Inspection 外观检查
端子压接质量判断方法：外观检查
•Visual inspection 外观检测 •Measurement of the crimp height 压接高度测量 •Analysis of cross section 压接剖面分析 •Measurement of pull out force 压接保持力测量
page 22
Evaluation of a Crimp Termination 端子压接质量判断
合格的剥线
剥线长度参考端子114使用规范
CRIMPING MACHINE AND HAND TOOL KITS 压接 设备和工具
Alpha 356 Multi-Functional FullyAutomatic Crimping Machine 多功能全自动端子压接机
Alpha 477 Lead Maker Double Crimp Connections with two different wires Alpha 477可同时压接两种不同线径
汽车连接器名词解释
汽车连接器名词解释
咱来说说“汽车连接器”是啥玩意儿哈。
有一回我坐朋友的车，车突然有点小毛病，他打开引擎盖检查。
我就看到好多奇奇怪怪的零件，其中有个东西他说是汽车连接器。
汽车连接器呢，简单来说就是把汽车里各种线啊、管子啊啥的连在一起的小玩意儿。
就像你玩拼图，得有那些小块把图案拼起来，汽车连接器就是把汽车的各个部分连接起来的。
比如说，汽车的电线得通过连接器才能通电，不然灯不亮、音响也不响。
还有那些油管啥的，也得靠连接器连接好，不然油就漏了。
我记得有一次朋友的车坏在路上，后来修车师傅说是连接器出了问题。
换了个新的连接器，车就又能跑了。
所以啊，汽车连接器虽然小，但是作用可大了。
下次你看到汽车里那些小零件的时候，就可以想想汽车连接器在默默地为你的车服务呢。
汽车线束端子接插件应用介绍
TEMPERATURE CLASS OF TE RAYCHEM AUTOMOTIVE WIRE
page 15
CRIMPING PRODUCTS 压接产品
Single-wire Crimp 单线压接
Double-wire Crimp 双线压接
Multi-wire Crimp 多线压接
page 16
page 17
PROCESS OF F-CRIMP 压接过程
The application tool is opened. A contact is positioned on the anvil. The lead is inserted by hand or mechanically.
压接刀具打开， 端子放置在下刀 上，导线由手或 机械设备送至合 适的位置。
OUTLINE
Introduction of Crimp Connection Technology 端子压接技术介绍
Introduction of Water Proof Test for a Sealed Connector 密封接插件防水测试介绍
Introduction of Connector/Contact/Seal Application Spec. 接插件/端子/密封件应用规范介绍
1.按形式不同，分为开筒式和闭筒式 2.按镀层不同，分为镀锡，镀银，镀金，镀镍等 3.按是否含绝缘压接或密封部分进行区分 Crimping Tool 压接工具
Crimp Components 压接三要素
压接准备：端子选用
Crimp Components 压接三要素
压接准备：剥线要求
不合格的剥线
Hand Tool Kits 手工压接工具
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
端子:terminal 膠盒:housing(護套)
端子的收容器
連接器:connector
端子＋膠盒＝連接器
目錄
一.端子區分……………………….(屬性、名稱) 二.端子材料及代碼……(代碼說明、材料功能) 三.料件編碼說明 四.表面處理….(代碼、說明、用途、膜厚計算) 五.端子使用….(功能重點、電線、金相、組合) 六.其他
Y型 R型(圓孔) D型
方型
參閱胡連目錄...
5.依用途區分
接線端子 插座端子 燈座端子 電子端子 天線端子 通訊端子
焊接端子 高壓端子 儀表板端子 保險絲端子 收線盤端子 扣環端子...
參閱胡連目錄...
5.端子各部名稱
大腳(PVC腳) Hale Waihona Puke 帶圓孔(送料孔) 四方孔 雙管 斜邊
L B W
單粒 反纏 空白包裝
四.表面處理
代碼 0 1 2 處理方式 素材 化學研磨 沖後鍍錫
3
4 5
沖後鍍鎳
沖後鍍銀 沖後鍍金
6/8
7 S N G
沖後鍍鋅/亮錫
預鍍霧錫 預鍍亮錫 預鍍鎳 預鍍金
1.表面處理種類及代碼說明
0：素材：原材料本色，部份有經
過超音波表面洗淨。6604172BW0 1：化學研磨： 以化學藥劑輕微均勻腐蝕金屬 表面以達光亮之表面。
材料-材質碼說明
代 碼
材質
代 碼
材質
代 碼
材質
01 C1100 02 03 04 05 06 07 C1220 C1720 C17410 C2680 C2600 C425
08 C5191 09 11 12 13 15 17 C5210 SUS301 SUS304 SUS430 SPCCSD CAC92
18 KFC 19 1A 1B 1C 1D 1E KLF-5 MF-202 B14 L49 K80 C19210
材質-硬度及表面處理碼說明
代碼 0 1 2 3 4 5 6 硬度 軟料 ¼H 2/4 H = ½ H ¾H 4/4 H = H EH SH 代碼 1 2 3 5 7 表面處理 素材 鍍亮錫 鍍鎳 鍍金 鍍霧錫
端子概述
Sep . 09
講師：
Terminal?
何謂端子?
端子 Terminal
1.一種可做為電氣連結用的螺釘, 焊片或
其它接頭。
2.電路中的一個點, 任何電路元件均可與 此點連接, 亦稱電氣接頭.
摘自牛頓工程字典…..
端子 Terminal
一種用於訊號傳遞, 能量導通的金屬媒 介物.
名詞說明
一.端子區分
1.依料帶連結方式區分 2.依使用配對屬性區分 3.依配對公端寬度, 直徑等尺寸區分 4.依形狀區分 5.依用途區分
1.以料帶連結方式
直式 橫式
一般橫式
橫式雙料帶
橫式中料帶
2.以配對屬性區分
母端子 Female
公端子 Male
3.以公端寬度
品 號 對 手 件 619321BSS 619503BSS 618351BSS 619113BSS 618504BSS 617101BSS TAB=0.5 605201BS2 對手件寬度 W W：1.0mm W：0.8mm W：1.5mm W：1.3mm W：1.8mm W：2.2mm W：2.8mm W：4.7mm 公制→英制 1.0÷ 25.4≒0.0393 0.8÷ 25.4≒0.0314 1.5÷ 25.4≒0.0590 1.3÷ 2.54≒0.0511 1.8÷ 25.4≒0.0708 2.2÷ 25.4≒0.0866 2.8÷ 25.4≒0.1102 4.75÷ 254≒0.1870 型 號
C:Copper 紅銅 C1201 、C1100 含銅量99.9％以上，導電率最
高，料軟、少用於端子。 K:Copper alloys 合金銅 KLF-5、KFC、MF202….. 強度略低於磷銅但耐高溫，於高 溫下環境耐疲勞性優。
F: Fe 鐵料 S:Stainess or Steel 不銹鋼 SUS304(無磁性)、SUS430(含 磁性) E: Be 鈹銅 C17210 高強度(約等於不銹鋼 但導通性優於不銹鋼)
材料選擇參考
彈性：(抗拉強度、硬度) 耐疲勞性： 導電性：高溫表現(熱傳導) 熱膨脹係數：高溫時變型量、強度 溶點：軟化特性：
抗腐蝕：
加工性：( 延展性、硬度、結晶粒度…) 耐磨性：
三.料件編碼說明
胡連材料編碼為11碼
□□ □ □ □.□□ □□□.□ 1 2 3 4 5 6 7 8 9 10 11 厚度 寬度 表面處理 硬度 材質碼
範例說明
05420300280
C2680 H 0.30 t × 28.0 w 鍍亮錫
C5191 ¾ H 0.25 t × 21.0 w 鍍鎳
08330250210
JIS材質碼說明
JIS C2600 R 3/4H C:銅及銅合金 2:Cu-Zn合金系列( 1:高Cu系列。 5:Cu-Sn系列) 600:略 R: 卷帶料ribbon(P:板料plate) 3/4H:硬度區分
頸部
小腳(銅絲腳) 橫紋
料帶(連接帶)
端身
端頭斜邊 雙管間隙 彈片 高低腳
端背開槽
二.端子材料及代碼
B : Brass黃銅
C2600、C2680
銅鋅合金：最常使用之端子用 料，導電性良好，延展性佳可 塑性高。 P: Phosphor bronze 磷青銅 C5210 、C5191 含錫、磷 強度較高、耐疲勞性佳、彈性 較黃銅高。
619228BSS 619403BSS 619038PS7 619608PSS 618612KSS 617000BSS 604151BSS 604201BS2
040 型 030 型 060 型 050 型 070 型 090 型 110 型 187 型
4.依形狀區分
旗型 三角型 耳扒 子彈型
(O < ¼ H< ½H < ¾H < H < EH <SH)
胡連端子編碼為10碼
□□□□□□ 2 3 45 6 7 □□□ 8 9 10
□ 1
端子編號 材質碼 包裝類別碼 表面處理碼 電腦類別碼 6
端子-編碼說明
代 碼 B
材質
黃銅
代 碼 S
包裝類別
連續
P C K F S E
磷青銅 紅銅 合金銅 鐵料 不銹鋼 鈹銅
