蓄能器用于储存和释放压力能时(图6-2)，蓄能器的容积V A是由其充气压力pA、工作中要求输出的油液体积VW、系统最高工作压力p1和最低工作压力p2决定的。
由气体定律有
图6-2皮囊式蓄能器储存和释放能量的工作过程
pA VnA=p1Vn1=p2Vn2=const (6-1)
式中:V1和V2分别为气体在最高和最低压力下的体积；n为指数。
n值由气体工作条件决定：当蓄能器用来补偿泄漏、保持压力时，它释放能量的速度是缓慢的，可以认为气体在等温条件下工作，n=1；当蓄能器用来大量提供油液时，它释放能量的速度是很快的，可以认为气体在绝热条件下工作，n=1.4。
由于VW=V1-V2，因此由式(6-1)可得：
(6-2)
pA值理论上可与p2相等，但为了保证系统压力为p2时蓄能器还有能力补偿泄漏，宜使pA ＜p2，一般对折合型皮囊取pA=(0.8～0.85)p2，波纹型皮囊取pA=(0.6～0.65)p2。
此外，如能使皮囊工作时的容腔在其充气容腔1/3至2/3的区段内变化，就可使它更为经久耐用。
蓄能器用于吸收液压冲击时，蓄能器的容积V A可以近似地由其充气压力pA、系统中允许的最高工作压力p1和瞬时吸收的液体动能来确定。
例如，当用蓄能器吸收管道突然关闭时的液体动能为ρAlυ2/2时，由于气体在绝热过程中压缩所吸收的能量为：
故得：
(6-3)
上式未考虑油液压缩性和管道弹性，式中pA的值常取系统工作压力的90%。
蓄能器用于吸收液压泵压力脉动时，它的容积与蓄能器动态性能及相应管路的动态性能有关。
蓄能器的计算
3.蓄能器得计算３、1、状态参数得定义P0=预充压力P１=最低工作压力P2=最高工作压力V０=有效气体容量V１=在P１时得气体容量V2＝在P2时得气体容量ｔ0＝预充气体温度t mｉｎ=最低工作温度tｍax=最高工作温度①皮囊内预先充有氮气,油阀就是关闭得,以防止皮囊脱离。
②达到最低工作压力时皮囊与单向阀之间应保留少量油液（约为蓄能器公称容量得10％)，以便皮囊不在每次膨胀过程中撞击阀，因为这样会引起皮囊损坏。
③蓄能器处于最高工作压力。
最低工作压力与最高工作压力时得容量变化量相当于有效得油液量。
△V＝V1-V23.2.预充压力得选择贺德克公司得皮囊式蓄能器允许容量利用率为实际气体容量得75%。
因此预充氮气压力与最高工作压力间得比例限于１：４,另外预充压力不得超过最低系统压力得９0%.遵照这种规定可保证较长得皮囊使用寿命。
其它压缩比可采用特别得措施达到。
为了充分地利用蓄能器得容量，建议使用下列数值：蓄能：Ｐ0,tmax=0、9×Ｐ1吸收冲击：P0，tｍax=0、６÷0、9×P m（P m=在自由通流时得平均工作压力）吸收脉动：Ｐ0,tmaｘ=0、６×Ｐｍ（P m＝平均工作压力）或P0＝０、8×P1（在多种工作压力时），tmax３.２.1 预充压力得极限值P0≤０、9×P1允许得压缩比为P2:P0≤４：1此外，贺德克公司低压蓄能器还需注意：ＳB35型：P0maｘ=20 baｒSＢ３5Ｈ型:P０ｍaｘ=１0 bar3。
2.2 对温度影响得考虑:为了即使在相当高得工作温度下仍保持所推荐得预充压力，冷态蓄能器得充气与检验Ｐ0须作如下选择：ｃｈａｒgeP0，to= P0,tmaｘ×t0=预充气体温度（℃）t max=最高工作温度（℃)为了在计算蓄能器时考虑温度影响,在ｔmin最低工作温度时得P0须做如下选择：P0，tmｉｎ= P0，tｍａx×3.3蓄能器计算公式一个蓄能器内得压缩与膨胀过程应遵循气体状态多变得规律。
蓄能器选型分析

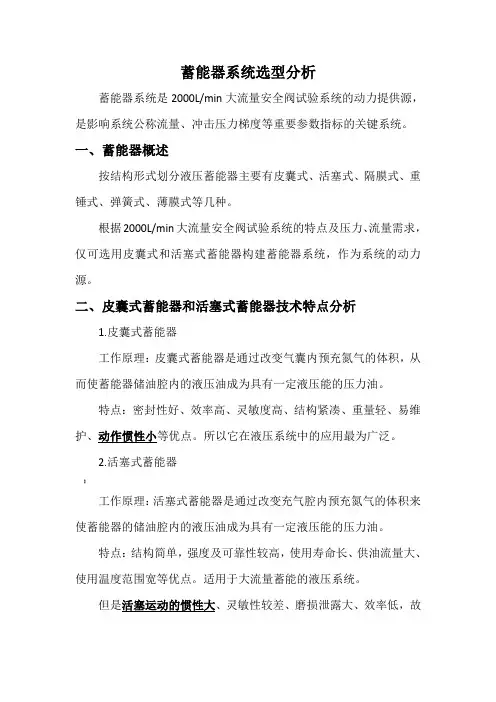

蓄能器系统选型分析蓄能器系统是2000L/min大流量安全阀试验系统的动力提供源，是影响系统公称流量、冲击压力梯度等重要参数指标的关键系统。
一、蓄能器概述按结构形式划分液压蓄能器主要有皮囊式、活塞式、隔膜式、重锤式、弹簧式、薄膜式等几种。
根据2000L/min大流量安全阀试验系统的特点及压力、流量需求，仅可选用皮囊式和活塞式蓄能器构建蓄能器系统，作为系统的动力源。
二、皮囊式蓄能器和活塞式蓄能器技术特点分析1.皮囊式蓄能器工作原理：皮囊式蓄能器是通过改变气囊内预充氮气的体积，从而使蓄能器储油腔内的液压油成为具有一定液压能的压力油。
特点：密封性好、效率高、灵敏度高、结构紧凑、重量轻、易维护、动作惯性小等优点。
所以它在液压系统中的应用最为广泛。
2.活塞式蓄能器】工作原理：活塞式蓄能器是通过改变充气腔内预充氮气的体积来使蓄能器的储油腔内的液压油成为具有一定液压能的压力油。
特点：结构简单，强度及可靠性较高，使用寿命长、供油流量大、使用温度范围宽等优点。
适用于大流量蓄能的液压系统。
但是活塞运动的惯性大、灵敏性较差、磨损泄露大、效率低，故它不适合用于工作频率高，压差小及无泄漏的液压系统，也不适合用于吸收液压系统的脉动和液压冲击。
三、试验系统的性能需求2000L/min大流量安全阀试验系统由蓄能器系统和组合功能液压油缸（具有快速开关功能）共同实现高压、大流量的试验介质在规定的时间内达到规定的压力。
系统的动作惯性是影响2000L/min大流量安全阀试验系统中压力梯度的关键技术指标，将直接关系到能否满足标准中规定的“25ms内实现倍的额定压力”的要求。
四、案例分析1.煤科院研制的500L/min、1000L/min系列大流量安全阀试验台蓄能器系统均选用皮囊式蓄能器，使用效果良好，性能指标符合标准中规定的“25ms内实现倍的额定压力”的要求。
最早研制的试验台为2007年，到目前为止，未出现皮囊破裂、密封泄漏等蓄能器失效的案例。
轧机液压压下系统蓄能器的选型计算
10.3969/j.issn.1673-3355.2019.01.011
轧机液压压下系统蓄能器的选型计算
张宇彤 1
摘要： 以 某 1450 mm 热 连轧 机 粗轧液压压 下系统为例，通过对 各位置蓄能器的 选型计算 及仿真， 分析液压压 下系 统中蓄能器的作用，介绍相关参数的选取方法。 关键词： 液压压下 系 统； HGC；蓄 能 器；选 型 计算；仿真 中图分类号： TH137.8 文献标识码：A 文章编号： 1673-3355 （2019） 01-0011-06
Selection Calculation of Accumulators of Hydraulic Screw-Down System of Rolling Mills Zhang Yutong
Abstract: Functions of accumulators in hydraulic screw -down system are analyzed and selection methods of relevant parameters are introduced after selection calculation and simulation of accumulators in each position with the hydraulic screw-down system of certain 1450mm hot strip mill as an example. Key words: Hydraulic screw-down system； HGC；Accumulator；Selection calculation；Simulation
（6） （7）
2 蓄能器在液压压下系统中的应用
蓄能器的选型、使用维修说明
蓄能器的选型、使⽤维修说明⼀、液压蓄能器选型步骤1 明确蓄能器的主要功能以上3个主要功能的选择，⽆论选择的是哪⼀项，蓄能器在实现该项功能的同时，也可能对另2项功能有⼀定程度的作⽤。
2 依据主要功能对⼝计算蓄能器的容积和⼯作压⼒2．1 作辅助动⼒源V—所需蓄能器的容积（m3）p 0—充⽓压⼒Pa，按0.9p1＞p＞0.25 p2充⽓Vx—蓄能器的⼯作容积（m3）p1—系统最低压⼒（Pa）p2—系统最⾼压⼒（Pa）n—指数；等温时取n=1；绝热时取n=1.4 2．2吸收泵的脉动A—缸的有效⾯积（m2）L—柱塞⾏程（m）k—与泵的类型有关的系数：泵的类型系数k单缸单作⽤ 0.60单缸双作⽤ 0.25双缸单作⽤ 0.25双缸双作⽤ 0.15三缸单作⽤ 0.13三缸双作⽤ 0.06p—充⽓压⼒，按系统⼯作压⼒的60%充⽓2．3吸收冲击m—管路中液体的总质量（kg）υ—管中流速（m/s）—充⽓压⼒（Pa），按系统⼯作压⼒的90%充⽓p注：1.充⽓压⼒按应⽤场合选⽤。
2.蓄能器⼯作循环在3min以上时，按等温条件计算，其余均按绝热条件计算。
⼆、蓄能器故障的分析与排除1 蓄能器常见故障的排除以NXQ型⽪囊式蓄能器为例说明蓄能器的故障现象及排除⽅法，其他类型的蓄能器可参考进⾏。
1．1 ⽪囊式蓄能器压⼒下降严重，经常需要补⽓⽪囊式蓄能器，⽪囊的充⽓阀为单向阀的形式，靠密封锥⾯密封（见图1-8）。
当蓄能器在⼯作过程中受到振动时，有可能使阀芯松动，使密封锥⾯1不密合，导致漏⽓。
阀芯锥⾯上拉有沟糟，或者锥⾯上粘有污物，均可能导致漏⽓。
此时可在充⽓阀的密封盖4内垫⼊厚3mm左右的硬橡胶垫圈5，以及采取修磨密封锥⾯使之密合等措施，另外，如果出现阀芯上端螺母3松脱，或者弹簧2折断或漏装的情况，有可能使⽪囊内氮⽓顷刻泄完。
1.2 ⽪囊使⽤寿命短其影响因素有⽪囊质量，使⽤的⼯作介质与⽪囊材质的相容性；或者有污物混⼊；选⽤的蓄能器公称容量不合适（油⼝流速不能超过7m/s）；油温太⾼或过低；作储能⽤时，往复频率是否超过1次/10s，超过则寿命开始下降，若超过1次/3s，则寿命急剧下降；安装是否良好，配管设计是否合理等。
蓄能器的选型和计算
3) 方法和用途 重要的是确定运行中的气体是等温状态还是绝热状态。 例如压缩（或膨胀）进行得慢（大约 3 分钟），从而气 体大约保持恒定的温度，该状态为等温。（例如：压力 稳定、容积补偿、配重、润滑线路）。其它情况（蓄能、 脉动缓冲、冲击缓冲等）由于传送速度高，热交换忽略 不计，因此该状态为绝热当压缩或膨胀时间小于 3 分钟 时，该绝热条件将作为先导而存在。
The limit values of P0 are ：0.25×P2≤ Po ≤0.9P1 Special values are used for Piston accumulator：
Po=0.95-0.97 P1 or Po=P1-(2～5 ) Pulsation damper and shock absorber
Poc=Po Tc 273 T 2 273
若 Tc=20℃，则：Po（20℃）=Po 293 T 2 273
注：蓄能器的预充压力直接由工厂在 20℃的温度下完 成。充注的气体是氮气。
The accurate choice of pre-charge pressure is fundamental in obtaining the optimum efficiency and maximum life from the accumulator and its components. The maximum storage (or release) of liquid is obtained theoretically when the gas pre-charge pressure P0 is as close possible to the minimum working pressure. For practical purposes to give a safety margin, and to avoid valve shut-off during operation, the value (Unless otherwise stated) is：Po=0.9P1
蓄能器类型公用选用
Vi=(Qp-Qi) ti
ti为负值时，表示释放压力油； ti为正值时
表示储存压力油。显然， Vw至少应等n于Vi
中的最大值。极限情况下：Vw
=(1/2) |
i=1
V’i
|
3. 蓄能器总容积V0的计算
气囊式蓄能器在使用前先充气，压缩气体 使气囊占有了蓄能器的全部容积，此时气囊中 气体的体积为V0，绝对压力为P0；在工作状态 下，压力油进入蓄能器，使气囊受压缩，此时 压力为P2，体积为V2；压力油释放后，气体压 力降为P1，体积膨胀为V1。一般，P1>P0 。 由气体定律: P0V0n=P1V1n=P2V2n
从而有： Vw =V0P01/n[(1/P1)1/n]
式中 n－指数。
结束
§ 5－3油箱及热交换器
一、油箱 二、热交换器
一、油箱
油箱用以储存油液，以保证供给液压液压 系统充分的工作油液，同时还具有散热，使渗 入油液中的污物沉淀等作用。油箱可分为开式 油箱和闭式油箱两种。开式油箱中的油液的液 面与大气相通，而闭式油箱中油液的液面与大 气隔绝。开式油箱又分为整体式和分离式。所 谓整体式是指利用主机的底座等作为油箱。而 分离式油箱则与三机分离并与泵组成一个独立 的供油单元（泵站）。
进行油箱设计时，应注意以下几点：
1. 应考虑清洗，换油方便。
2. 油箱应有足够的容量。
3. 吸油管及回油管应隔开，最好用一个或几个 隔板隔开，以增加油液循环距离，使油液 有充分时间沉淀污物，排出气泡和冷却。
4. 吸油管距离箱底距离H 2D，距离壁大于 3D（D为吸油管外径）。
5. 油箱一般用2.5~4mm的钢板焊成，尺寸高大 的油箱要加焊角铁和筋板，以增加刚性。
弹簧式蓄能器 －弹簧 －活塞 －液压油
液压蓄能器选型步骤
液压蓄能器选型步骤第一步：明确蓄能器的主要功能
以上3个主要功能的选择，无论选择的是哪一项，蓄能器在实现该项功能的同时，也可能对另2项功能有一定程度的作用。
第二步：依据主要功能对口计算蓄能器的容积和工作压力
1 作辅助动力源
V0—所需蓄能器的容积（m3）
p0—充气压力Pa，按0.9p1＞p0＞0.25 p2充气V x—蓄能器的工作容积（m3）
p1—系统最低压力（Pa）
p2—系统最高压力（Pa）
n—指数；等温时取n=1；绝热时取n=1.4
2 吸收泵的脉动
A—缸的有效面积（m2）
L—柱塞行程（m）
k—与泵的类型有关的系数：
泵的类型系数k
单缸单作用 0.60
单缸双作用 0.25
双缸单作用 0.25
双缸双作用 0.15
三缸单作用 0.13
三缸双作用 0.06
p0—充气压力，按系统工作压力的60%充气
3 吸收冲击
m—管路中液体的总质量（kg）
υ—管中流速（m/s）
p0—充气压力（Pa），按系统工作压力的90%充气
注：
1.充气压力按应用场合选用。
2.蓄能器工作循环在3min以上时，按等温条件计算，其余均按绝热条件计算。
第三步：依据计算得出工作压力查阅Tobul蓄能器相应的压力系列
蓄能器应安装在远离热源地地方。
高温环境请选用Tobul耐高温型活塞式蓄能器，或者耐高温型囊式蓄能器。
需要耐燃油耐腐蚀的，请选用Tobul耐燃油耐腐蚀型蓄能器。
流体介质为水时，请选用Tobul不锈钢壳体或有防锈镀层的蓄能器。
第四步：在相应的压力系列中寻找与计算得出容积最接近的型号。
蓄能器的选型
蓄能器的选型⏹ 1.1蓄能器的作用蓄能器是把压力油的压力能储存在耐压容器中，需要时再将其释放出来的一种能量储存装置，它在适当的时机将系统中的能量转变为压缩能或位能储存起来，当系统需要的时，又将压缩能或位能转变为液压或气压等能而释放出来，重新补供给系统。
当系统瞬间压力增大时，它可以吸收这部分的能量。
保证整个系统压力正常！蓄能器在液压系统中主要有以下几方面的用途：（1）做辅助动力源，短期大量供油；（2）维持系统压力；（3）缓和冲击压力和吸收脉动压力。
⏹ 1.2蓄能器的类型蓄能器可分为重力加载式、弹簧加载式和气体加载式三大类。
（1）重力加载式蓄能器重力加载式蓄能器利用重物的位能来储存能量,是最古老的一种蓄能器。
它能提供大容量、压力恒定的液体,但尺寸庞大,反应迟钝。
这种蓄能器只用于固定的重型液压设备。
（2）弹簧加载式蓄能器弹簧加载式蓄能器利用弹簧的压缩能来储存能量,其结构简单,反应较重力式灵敏,但其容积较小,一般用于小容量、低压系统。
（3）气体加载式蓄能器气体加载式蓄能器的工作原理建立在波义耳定律的基础上。
使用时首先向蓄能器充入预定压力的空气或氮气,当外部系统的压力超过蓄能器的压力时,油液压缩气体充入蓄能器,当外部系统的压力低于蓄能器的压力时,蓄能器中的油在压缩气体的作用下流向外部系统。
气体加载式蓄能器又分为非隔离式、气囊式、隔膜式、活塞式等几种。
对于液压系统，广泛使用的是活塞式蓄能器和气囊式蓄能器。
以下是两种蓄根据采油树液压控制系统实际情况，蓄能器用于作辅助动力源并维持系统的压力，需要蓄能器有良好的灵敏特性和更高的压力值，因此水下采油树选择气囊式蓄能器。
蓄能器的容量计算蓄能器的工作原理：利用气体的可压缩性，靠封闭气体的弹性变形储存和释放能量。
当进入蓄能器中的油液压力升高时，蓄能器气囊中的气体受压缩气体变小，储存能量，同时蓄能器内的油液体积增大。
当蓄能器内油液压力降低时，气囊内气体膨胀，释放能量，同时把油液挤出蓄能器。
蓄能器的计算
3.蓄能器的计算3、1、状态参数的定义P0=预充压力P1=最低工作压力P2=最高工作压力V0=有效气体容量V1=在P1时的气体容量V2=在P2时的气体容量t0=预充气体温度t min=最低工作温度t max=最高工作温度①皮囊内预先充有氮气,油阀就是关闭的,以防止皮囊脱离。
②达到最低工作压力时皮囊与单向阀之间应保留少量油液(约为蓄能器公称容量的10%),以便皮囊不在每次膨胀过程中撞击阀,因为这样会引起皮囊损坏。
③蓄能器处于最高工作压力。
最低工作压力与最高工作压力时的容量变化量相当于有效的油液量。
△V=V1-V23.2.预充压力的选择贺德克公司的皮囊式蓄能器允许容量利用率为实际气体容量的75%。
因此预充氮气压力与最高工作压力间的比例限于1:4,另外预充压力不得超过最低系统压力的90%。
遵照这种规定可保证较长的皮囊使用寿命。
其它压缩比可采用特别的措施达到。
为了充分地利用蓄能器的容量,建议使用下列数值:蓄能:P0,tmax=0、9×P1吸收冲击:P0,tmax=0、6÷0、9×P m(P m=在自由通流时的平均工作压力)吸收脉动:P0,tmax=0、6×P m(P m=平均工作压力)或P0,tmax=0、8×P1(在多种工作压力时)3、2、1 预充压力的极限值P0≤0、9×P1允许的压缩比为P2:P0≤4:1此外,贺德克公司低压蓄能器还需注意:SB35型:P0max=20 barSB35H型:P0max=10 bar3、2、2 对温度影响的考虑:为了即使在相当高的工作温度下仍保持所推荐的预充压力,冷态蓄能器的充气与检验P0charge须作如下选择:P 0,to = P 0,tmax ×273＋ t 273＋ t m ax 0 t 0=预充气体温度(℃)t max =最高工作温度(℃)为了在计算蓄能器时考虑温度影响,在t min 最低工作温度时的P 0须做如下选择:P 0,tmin = P 0,tmax ×273＋ t 273＋ t m ax m in 3.3 蓄能器计算公式一个蓄能器内的压缩与膨胀过程应遵循气体状态多变的规律。
液压蓄能器选型步骤
液压蓄能器选型步骤第一步：明确蓄能器的主要功能以上3个主要功能的选择，无论选择的是哪一项，蓄能器在实现该项功能的同时，也可能对另2项功能有一定程度的作用。
第二步：依据主要功能对口计算蓄能器的容积和工作压力1作辅助动力源—如沙V。
一所需蓄能器的容积（用）p o—充气压力Pa,按0.9p 1> P o> 0.25 p 2充气M—蓄能器的工作容积（斥）p i—系统最低压力（Pa）P2—系统最高压力（Pa）n—指数；等温时取n=1 ；绝热时取n=1.42吸收泵的脉动1给=----------------- 1—A—缸的有效面积（吊）L—柱塞行程（m）k—与泵的类型有关的系数：泵的类型系数k单缸单作用0.60单缸双作用0.25双缸单作用0.25双缸双作用0.15三缸单作用0.13三缸双作用0.06p o—充气压力，按系统工作压力的60%充气3吸收冲击m—管路中液体的总质量（kg）u—管中流速（m/s）p。
一充气压力（Pa）,按系统工作压力的90%充气注：1.充气压力按应用场合选用。
2.蓄能器工作循环在3min以上时，按等温条件计算，其余均按绝热条件计算。
第三步：依据计算得岀工作压力查阅Tobul蓄能器相应的压力系列蓄能器应安装在远离热源地地方。
高温环境请选用Tobul耐高温型活塞式蓄能器，或者耐高温型囊式蓄能器需要耐燃油耐腐蚀的，请选用Tobul耐燃油耐腐蚀型蓄能器。
流体介质为水时，请选用Tobul不锈钢壳体或有防锈镀层的蓄能器。
第四步：在相应的压力系列中寻找与计算得岀容积最接近的型号。
【最新精选】蓄能器计算
蓄能器在系统中的应用、选型、计算蓄能器在系统中的应用、选型、计算高压蓄能器在高压EH油系统中是如何发挥作用的?什么时候发挥作用?高压蓄能器主要是平衡管路油压波动。
具体分析一个特殊例子：当系统的多数油动机快速开启时（比如汽轮机开始冲转，2个中压调节门同时开启，或者2900转时的阀切换，6个高调门同时开启），系统油压必然快速下降，此时油泵来不及做出反映，蓄能器在设计上位置不仅靠近油动机并且能比油泵更加迅速的向系统补充油液，避免系统油压下降到9.7MPA时造成保护动作而停机。
蓄能器的重要性在高压EH油系统中举足轻重。
流体实际上是不可压缩的，不能储存能量，因而液压蓄能器利用气体（氮气）可压缩性来储存流体。
蓄能器实质上是一个储存压力流体的腔室，靠气体的可压缩性将不可压缩的流体能量得以储存，以备做有用功。
上述的流体与液压回路相联结，当系统压力升高，流体压缩气体而进入蓄能器；当系统压力降低，压缩气体膨胀，并迫使流体流回液压回路。
蓄能器的典型应用：流体储存，紧急能源，吸收脉动，涌流控制，噪声衰减，车辆减震，容积补偿，压力补偿，渗漏补偿，热胀吸收，力学平衡，增加流量。
储蓄液压能：（1）对于间歇负荷，能减少液压泵的传动功率当液压缸需要较多油量时，蓄能器与液压泵同时供油；当液压缸不工作时，液压泵给蓄能器充油，达到一定压力后液压泵停止运转。
（2）在瞬间提供大量压力油。
（3）紧急操作：在液压装置发生故障和停电时，作为应急的动力源。
（4）保持系统压力：补充液压系统的漏油，或用于液压泵长时期停止运转而要保持恒压的设备上。
（5）驱动二次回路：机械在由于调整检修等原因而使主回路停止时，可以使用蓄能器的液压能来驱动二次回路。
（6）稳定压力：在闭锁回路中，由于油温升高而使液体膨胀，产生高压可使用蓄能器吸收，对容积变化而使油量减少时，也能起补偿作用。
缓和冲击及消除脉动：（1）吸收液压泵的压力脉动。
（2）缓和冲击：如缓和阀在迅速关闭和变换方向时所引起的水锤现象。
液压蓄能器选型步骤
液压蓄能器选型步骤第一步：明确蓄能器的主要功能
以上3个主要功能的选择，无论选择的是哪一项，蓄能器在实现该项功能的同时，也可能对另2项功能有一定程度的作用。
第二步：依据主要功能对口计算蓄能器的容积和工作压力
1 作辅助动力源
V0—所需蓄能器的容积（m3）
p0—充气压力Pa，按0.9p1＞p0＞0.25 p2充气V x—蓄能器的工作容积（m3）
p1—系统最低压力（Pa）
p2—系统最高压力（Pa）
n—指数；等温时取n=1；绝热时取n=1.4
2 吸收泵的脉动
A—缸的有效面积（m2）
L—柱塞行程（m）
k—与泵的类型有关的系数：
泵的类型系数k
单缸单作用 0.60
单缸双作用 0.25
双缸单作用 0.25
双缸双作用 0.15
三缸单作用 0.13
三缸双作用 0.06
p0—充气压力，按系统工作压力的60%充气
3 吸收冲击
m—管路中液体的总质量（kg）
υ—管中流速（m/s）
p0—充气压力（Pa），按系统工作压力的90%充气。
蓄能器选型计算
蓄能器选型计算1、蓄能器压力计算：工作压力：蓄能器的公称压力不低于蓄能器接入的系统的最大工作压力P2。
充气压力：作为辅助动力0.25P2＜P0＜0.9P1；作为减小脉动P0=(0.6~0.75)Pm或P0=0.8P1；作为吸收震动P0=0.6~0.9Pm；其中P0—充气压力；P1—最小工作压力；P2—最大工作压力；Pm—平均工作压力；2、蓄能器容积计算：蓄能器内部气体的压缩和膨胀是根据Boyle-Mariotte关于理想气体中的状态变化定律进行的。
当蓄能器用于保压时，气体体积变化缓慢（t＞1min），与外界热交换得以充分进行，可认为是等温变化过程，这时取n=1；当蓄能器作辅助或应急动力源时，气体体积变化很快（t＜1min），热交换不充分，这时可视为绝热过程，这时取n=1.4。
注：n为时间的函数，如需精确计算，n应根据具体气体变化时间确定。
2.1）蓄能器作为动力源时：当蓄能器作动力源时，蓄能器储存和释放的压力油容量和皮囊中气体体积的变化量相等，根据上述气体方程可求得蓄能器的容积，即：等温计算，n=1，其中V0—所需蓄能器容积；V—蓄能器的工作容积；2.2）蓄能器用作容积补偿时：把蓄能器作为管道容积补偿是在等温状态下进行计算的，蓄能器容积受管道容积，温差，流体及管道膨胀系数的影响。
其中VT—管道容积；θ2—最大温度；θ1—最小温度；β—流体体积膨胀系数；α—管道线性膨胀系数；2.3）蓄能器用作吸收冲击时：流量快速增大或减小引起的压力快速增大，即水锤现象，其最大超压受管路长度，液体流量、密度及关闭阀门时间的影响。
其中Q—管路内流量；L—管路总长度；γ—液体的比重；v—液体流速；△P—容许的超压；t—减速时间；。
液压蓄能器选型步骤
液压蓄能器选型步骤第一步：明确蓄能器的主要功能以上3个主要功能的选择，无论选择的是哪一项，蓄能器在实现该项功能的同时，也可能对另2项功能有一定程度的作用。
第二步：依据主要功能对口计算蓄能器的容积和工作压力1作辅助动力源—如沙V。
一所需蓄能器的容积（用）p o—充气压力Pa,按0.9p 1> P o> 0.25 p 2充气M—蓄能器的工作容积（斥）p i—系统最低压力（Pa）P2—系统最高压力（Pa）n—指数；等温时取n=1 ；绝热时取n=1.42吸收泵的脉动1给=----------------- 1—A—缸的有效面积（吊）L—柱塞行程（m）k—与泵的类型有关的系数：泵的类型系数k单缸单作用0.60单缸双作用0.25双缸单作用0.25双缸双作用0.15三缸单作用0.13三缸双作用0.06p o—充气压力，按系统工作压力的60%充气3吸收冲击m—管路中液体的总质量（kg）u—管中流速（m/s）p。
一充气压力（Pa）,按系统工作压力的90%充气注：1.充气压力按应用场合选用。
2.蓄能器工作循环在3min以上时，按等温条件计算，其余均按绝热条件计算。
第三步：依据计算得岀工作压力查阅Tobul蓄能器相应的压力系列蓄能器应安装在远离热源地地方。
高温环境请选用Tobul耐高温型活塞式蓄能器，或者耐高温型囊式蓄能器需要耐燃油耐腐蚀的，请选用Tobul耐燃油耐腐蚀型蓄能器。
流体介质为水时，请选用Tobul不锈钢壳体或有防锈镀层的蓄能器。
第四步：在相应的压力系列中寻找与计算得岀容积最接近的型号。
