均值滤波 原理

均值滤波 原理

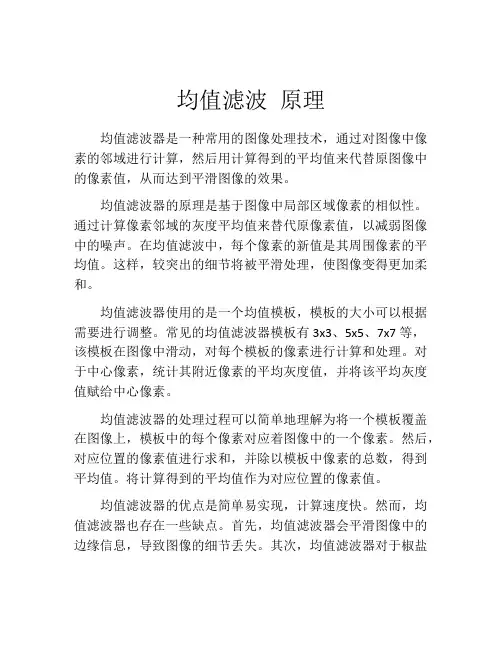

均值滤波原理均值滤波器是一种常用的图像处理技术,通过对图像中像素的邻域进行计算,然后用计算得到的平均值来代替原图像中的像素值,从而达到平滑图像的效果。

均值滤波器的原理是基于图像中局部区域像素的相似性。

通过计算像素邻域的灰度平均值来替代原像素值,以减弱图像中的噪声。

在均值滤波中,每个像素的新值是其周围像素的平均值。

这样,较突出的细节将被平滑处理,使图像变得更加柔和。

均值滤波器使用的是一个均值模板,模板的大小可以根据需要进行调整。

常见的均值滤波器模板有3x3、5x5、7x7等,该模板在图像中滑动,对每个模板的像素进行计算和处理。

对于中心像素,统计其附近像素的平均灰度值,并将该平均灰度值赋给中心像素。

均值滤波器的处理过程可以简单地理解为将一个模板覆盖在图像上,模板中的每个像素对应着图像中的一个像素。

然后,对应位置的像素值进行求和,并除以模板中像素的总数,得到平均值。

将计算得到的平均值作为对应位置的像素值。

均值滤波器的优点是简单易实现,计算速度快。

然而,均值滤波器也存在一些缺点。

首先,均值滤波器会平滑图像中的边缘信息,导致图像的细节丢失。

其次,均值滤波器对于椒盐噪声等离群点的处理效果不佳,容易出现图像中个别像素值异常的情况。

为了解决这些问题,可以采用改进的均值滤波算法。

其中一个常用的改进算法是自适应均值滤波器。

该算法在计算像素平均值时加入了动态的权重调整,根据像素间的灰度差异决定采用不同的权重。

这样可以更好地保留图像的边缘信息,并有效抑制噪声。

另一个改进算法是中值滤波器。

中值滤波器在模板中求取像素值的中值作为对应像素的值。

不像均值滤波器对像素值进行求和取平均,中值滤波器通过选择中间值来平滑图像,因此可以更好地保留图像细节。

尤其对于存在椒盐噪声的图像,中值滤波器表现良好。

总之,均值滤波器是一种有效的图像处理技术,它通过计算像素周围邻域的平均值,将该平均值代替原像素值,从而平滑图像。

虽然均值滤波器处理简单,但容易丢失图像中的细节和边缘信息。

均值滤波的实验报告

均值滤波的实验报告

均值滤波的实验报告引言在图像处理领域,均值滤波是一种常用的图像平滑方法。

它通过计算像素周围邻域的平均值来替代该像素的灰度值,以达到图像平滑的效果。

均值滤波可以有效地去除图像中的噪声,同时也能够保持图像的整体特征。

本实验旨在探究均值滤波对图像的影响,并比较不同滤波半径下的滤波效果。

实验步骤1. 实验环境准备:在计算机上安装图像处理软件,并导入实验所需图像。

2. 实验设计:选择适当大小的滤波半径,并记录下实验所用的滤波半径。

3. 均值滤波处理:对图像进行均值滤波处理,根据实验设置的滤波半径计算每个像素的邻域平均灰度值,并用该平均值替代原像素的灰度值。

4. 实验结果观察:观察并记录均值滤波后的图像效果,包括图像的平滑度、噪声去除程度等。

5. 不同滤波半径的对比:重复步骤3-4,使用不同的滤波半径进行均值滤波处理,比较不同半径下的滤波效果。

6. 结果分析:根据实验观察和对比结果,分析均值滤波在不同滤波半径下的优缺点。

实验结果经过实验,我们得到了以下结果:实验图像下图为实验所用原始图像,以及采用不同滤波半径进行均值滤波处理后的图像。

![原始图像](image/original_image.jpg)![滤波半径为3的处理结果](image/result_radius_3.jpg)![滤波半径为5的处理结果](image/result_radius_5.jpg)![滤波半径为7的处理结果](image/result_radius_7.jpg)结果观察通过对比实验图像,我们可以得到以下观察结果:1. 均值滤波能够有效地去除图像中的噪声,使图像更加平滑。

2. 随着滤波半径的增加,图像的平滑度增加,噪声去除程度也更好。

3. 但是,当滤波半径较大时,图像细节会被模糊化,失去一部分细节信息。

结果分析根据实验结果观察,我们可以得出以下分析结论:1. 均值滤波对图像处理中的噪声去除具有较好的效果,能够使图像更加平滑。

2. 滤波半径的选择对均值滤波的效果有重要影响。

均值滤波实验的问题及解决方案

均值滤波实验的问题及解决方案

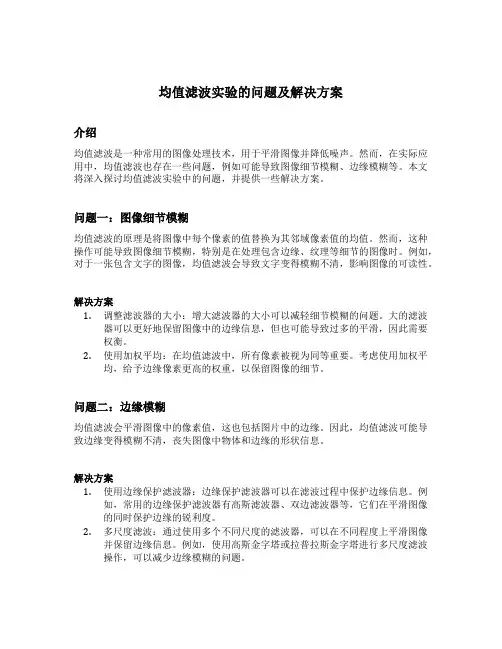

均值滤波实验的问题及解决方案介绍均值滤波是一种常用的图像处理技术,用于平滑图像并降低噪声。

然而,在实际应用中,均值滤波也存在一些问题,例如可能导致图像细节模糊、边缘模糊等。

本文将深入探讨均值滤波实验中的问题,并提供一些解决方案。

问题一:图像细节模糊均值滤波的原理是将图像中每个像素的值替换为其邻域像素值的均值。

然而,这种操作可能导致图像细节模糊,特别是在处理包含边缘、纹理等细节的图像时。

例如,对于一张包含文字的图像,均值滤波会导致文字变得模糊不清,影响图像的可读性。

解决方案1.调整滤波器的大小:增大滤波器的大小可以减轻细节模糊的问题。

大的滤波器可以更好地保留图像中的边缘信息,但也可能导致过多的平滑,因此需要权衡。

2.使用加权平均:在均值滤波中,所有像素被视为同等重要。

考虑使用加权平均,给予边缘像素更高的权重,以保留图像的细节。

问题二:边缘模糊均值滤波会平滑图像中的像素值,这也包括图片中的边缘。

因此,均值滤波可能导致边缘变得模糊不清,丧失图像中物体和边缘的形状信息。

解决方案1.使用边缘保护滤波器:边缘保护滤波器可以在滤波过程中保护边缘信息。

例如,常用的边缘保护滤波器有高斯滤波器、双边滤波器等,它们在平滑图像的同时保护边缘的锐利度。

2.多尺度滤波:通过使用多个不同尺度的滤波器,可以在不同程度上平滑图像并保留边缘信息。

例如,使用高斯金字塔或拉普拉斯金字塔进行多尺度滤波操作,可以减少边缘模糊的问题。

问题三:运算速度较慢均值滤波在计算过程中需要对所有像素进行遍历,并计算其邻域像素值的均值。

对于较大的图像,这可能会导致运算速度较慢,尤其是在实时应用中需处理大量图像流的情况下。

解决方案1.使用快速均值滤波算法:常见的快速均值滤波算法有积分图像、盒子滤波器等。

这些算法通过预先计算累积和或利用图像特性,在一定程度上提高了运算速度。

2.并行计算:利用现代图像处理硬件的并行计算能力,可以将均值滤波操作分配给多个处理单元同时计算,从而提高整体的运算速度。

均值滤波

均值滤波

均值滤波均值滤波是典型的线性滤波算法,它是指在图像上对目标像素给一个模板,该模板包括了其周围的临近像素点和其本身像素点。

再用模板中的全体像素的平均值来代替原来像素值。

均值滤波也称为线性滤波,其采用的主要方法为邻域平均法。

线性滤波的基本原理是用均值代替原图像中的各个像素值,即对待处理的当前像素点(x,y),选择一个模板,该模板由其邻近的若干像素组成,求模板中所有像素的均值,再把该均值赋予当前像素点(x,y),作为处理后图像在该点上的灰度值g(x,y),即g(x,y)=1/m ∑f(x,y), m为该模板中包含当前像素在内的像素总个数。

均值滤波能够有效滤除图像中的加性噪声,但均值滤波本身存在着固有的缺陷,即它不能很好地保护图像细节,在图像去噪的同时也破坏了图像的细节部分,从而使图像变得模糊。

均值滤波主要有算术均值滤波,几何均值滤波,谐波均值滤波以及逆谐波均值滤波,本文只对算术均值滤波,几何均值滤波和逆谐波均值滤波进行研究。

其中几何均值滤波器所达到的平滑度可以与算术均值滤波器相比,但在滤波过程中丢失更少的图象细节。

逆谐波均值滤波器更适合于处理脉冲噪声,但它有个缺点,就是必须要知道噪声是暗噪声还是亮噪声,以便于选择合适的滤波器阶数符号,如果阶数的符号选择错了可能会引起灾难性的后果。

1.1均值滤波的原理均值滤波是典型的线性滤波算法,它是指在图像上对目标像素给一个模板,该模板包括了其周围的临近像素(以目标象素为中心的周围8个象素,构成一个滤波模板,即去掉目标象素本身)。

再用模板中的全体像素的平均值来代替原来像素值。

均值滤波也称为线性滤波,其采用的主要方法为领域平均法。

线性滤波的基本原理是用均值代替原图像中的各个像素值,即对待处理的当前像素点(x,y),选择一个模板,该模板由其近邻的若干像素组成,求模板中所有像素的均值,再把该均值赋予当前像素点(x,y),作为处理后图像在该点上的灰度值u(x,y),即 u(x,y)=1/m ∑f(x,y),m为该模板中包含当前像素在内的像素总个数。

图像处理中的各类滤波器及应用技巧

图像处理中的各类滤波器及应用技巧

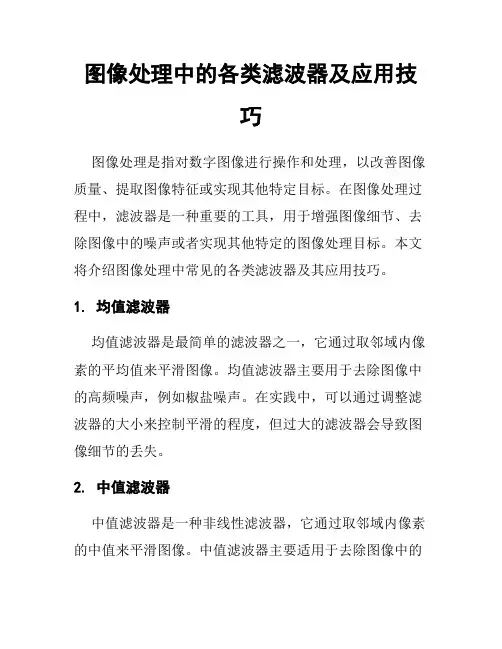

图像处理中的各类滤波器及应用技巧图像处理是指对数字图像进行操作和处理,以改善图像质量、提取图像特征或实现其他特定目标。

在图像处理过程中,滤波器是一种重要的工具,用于增强图像细节、去除图像中的噪声或者实现其他特定的图像处理目标。

本文将介绍图像处理中常见的各类滤波器及其应用技巧。

1. 均值滤波器均值滤波器是最简单的滤波器之一,它通过取邻域内像素的平均值来平滑图像。

均值滤波器主要用于去除图像中的高频噪声,例如椒盐噪声。

在实践中,可以通过调整滤波器的大小来控制平滑的程度,但过大的滤波器会导致图像细节的丢失。

2. 中值滤波器中值滤波器是一种非线性滤波器,它通过取邻域内像素的中值来平滑图像。

中值滤波器主要适用于去除图像中的椒盐噪声,特别是对于小区域内的噪声点优势明显。

与均值滤波器不同,中值滤波器不会导致图像细节的丢失。

3. 高斯滤波器高斯滤波器是一种线性平滑滤波器,它通过对邻域内的像素进行加权平均来平滑图像。

高斯滤波器的特点是通过调整滤波器的标准差来控制平滑的程度。

与均值滤波器相比,高斯滤波器可以更好地保留图像中的细节信息。

4. 边缘检测滤波器边缘检测滤波器主要用于提取图像中的边缘信息。

常见的边缘检测滤波器包括Sobel滤波器、Prewitt滤波器和Laplacian滤波器等。

这些滤波器通过计算邻域内像素的梯度或者二阶导数来检测图像中的边缘。

边缘检测滤波器在图像识别、目标检测和边缘增强等领域具有广泛的应用。

5. 锐化滤波器锐化滤波器主要用于增强图像中的细节,使图像更加清晰。

常见的锐化滤波器包括拉普拉斯锐化滤波器和Unsharp Masking滤波器。

拉普拉斯锐化滤波器通过计算邻域内像素的二阶导数来增强图像的高频成分。

Unsharp Masking滤波器通过将原始图像与模糊图像进行相减来增强图像的细节。

在应用滤波器时,有一些技巧可以帮助我们获得更好的图像处理结果。

首先,合理选择滤波器的大小。

滤波器的大小应该适当,不能过大或者过小。

均值滤波、中值滤波、高斯滤波公式

均值滤波、中值滤波、高斯滤波公式

均值滤波、中值滤波、高斯滤波的公式如下:
1.均值滤波:使用邻域平均法,用均值代替原图像中的各个像素值。

设有一个滤波
模板,该模板由其近邻的若干像素组成,求模板中所有像素的均值,再把该均值赋予当前像素点(x,y),作为处理后图像在该点上的灰度g(x,y),即g(x,y)=∑f(x,y)/m m为该模板中包含当前像素在内的像素总个数。

2.中值滤波:其数学公式为y[n]=median(x[n-k],…,x[n],…,x[n+k]) 其中x xx是原始
信号,y yy是滤波后的信号,n nn是当前位置,k kk是窗口大小。

3.高斯滤波:高斯函数可以用来模拟存在噪声的图像。

假设有一幅大小为N×N像
素的图像f(x,y),那么任意一点(x,y)上的像素值可以用高斯函数来描述:
f(x,y)=∫∫f(u,v)exp[-{(u-x)^2+(v-y)^2}/2σ^2]dudv 其中,f(u,v)是原始图像上(u,v)点的像素值,σ是高斯滤波参数,表示高斯函数的“宽度”。

以上信息仅供参考,如有需要,建议咨询专业人士。

数字图像处理实验三中值滤波和均值滤波实验报告

数字图像处理实验三中值滤波和均值滤波实验报告

数字图像处理实验三中值滤波和均值滤波实验报告数字图像处理实验三中值滤波和均值滤波实验报告数字图像处理实验三均值滤波、中值滤波的计算机实现12281166 崔雪莹计科1202 班一、实验目的:1)熟悉均值滤波、中值滤波处理的理论基础;2)掌握均值滤波、中值滤波的计算机实现方法;3)学习 VC++ 6。

0 的编程方法;4)验证均值滤波、中值滤波处理理论;5)观察均值滤波、中值滤波处理的结果。

二、实验的软、硬件平台:硬件:微型图像处理系统,包括:主机, PC 机;摄像机;软件:操作系统:WINDOWS200或0 WINDOWSX应P用软件:VC++6.0三、实验内容:1)握高级语言编程技术;2)编制均值滤波、中值滤波处理程序的方法;3)编译并生成可执行文件;4)考察处理结果。

四、实验要求:1)学习VC++确6。

0 编程的步骤及流程;2)编写均值滤波、中值滤波的程序;3)编译并改错;4)把该程序嵌入试验二给出的界面中(作适当修改);5)提交程序及文档;6)写出本次实验的体会。

五、实验结果截图实验均值滤波采用的是3X3的方块,取周围的像素点取得其均值代替原像素点。

边缘像素的处理方法是复制边缘的像素点,增加一个边框,计算里面的像素值得均值滤波。

六、实验体会本次实验在前一次的实验基础上增加均值滤波和中值滤波,对于椒盐噪声的处理,发现中值滤波的效果更为好一点,而均值滤波是的整个图像变得模糊了一点,效果差异较大。

本次实验更加增加了对数字图像处理的了解与学习。

七、实验程序代码注释及分析// HistDemoADlg.h : 头文件//#include "ImageWnd.h"#pragma once// CHistDemoADlg 对话框class CHistDemoADlg : public CDialogEx{// 构造CHistDemoADlg(CWnd* pParent = NULL); int nWidth; int nHeight; int nLen; int nByteWidth; BYTE *lpBackup; BYTE *lpBitmap; BYTE *lpBits; CString FileName; CImageWnd source,dest;// 对话框数据enum { IDD = IDD_HISTDEMOA_DIALOG }; protected:virtual void DoDataExchange(CDataExchange* pDX);// DDX/DDV 支持// 实现 protected:HICON m_hIcon; // 生成的消息映射函数virtual BOOL OnInitDialog();afx_msg void OnSysCommand(UINT nID, LPARAM lParam); afx_msg void OnPaint();afx_msg HCURSOR OnQueryDragIcon(); DECLARE_MESSAGE_MAP()public:void LoadBitmap(void); afx_msg void OnOpen(); afx_msg void OnHist(); void HistogramEq(void); void NoColor(void);void HistogramEq1(intnWidth,intnHeight,BYTE*lpInput,BYTEpublic:// 标准构造函数*lpOutput);void MeanFilter(int nWidth,int nHeight,BYTE*lpInput,BYTE*lpOutput);void MedianFilter(int nWidth,int nHeight,BYTE*lpInput,BYTE *lpOutput);afx_msg void OnBnClickedClose();afx_msg void OnBnClickedMeanfilter(); afx_msg void OnBnClickedMedianfilter();};HistDemoADlg.cpp 对HistDemoADlg.h 进行具体的实现,OnOpen()函数响应ID 为IDC_OPEN 的按钮事件,而且会调取文件选择对话框,选取文件之后,会显示在原始图像区域显示对应的位图图像,OnHist() 函数会响应ID 为IDC_HIST 的按钮事件,调用HistogramEq() 进行直方图均衡化的处理,HistogramEq() 会调用HistogramEq1() 进行直方图均衡化的处理,并用dst.setImage() 显示处理之后的图像,以及NoColor() 函数,对原始图像转化为灰度图像之后再显示。

数字图像处理之均值滤波

数字图像处理之均值滤波

数字图像处理之均值滤波图像噪声,通常指图像中除了成像物体之外的其它信息,⽐如斑点和颗粒,这些额外的错误信息⼲扰了成像物体的显⽰,影响成像质量,所以往往需要通过图像滤波(也称为图像去噪)来消除这些噪点。

常见的图像滤波算法有均值滤波、⾼斯滤波、中值滤波、双边滤波、⾮局部均值滤波,以及近⼏年⽕热的基于深度学习的图像滤波等。

本章节将详细讲解均值滤波算法的原理,以及C++实现和优化。

⾸先膜拜⼀下那些写Opencv代码的⼤佬们,他们写的代码不仅稳定性良好,运⾏效率也超级⾼,很多时候我们费尽⼼思写了⼀个相同的算法,发现性能与Opencv的接⼝函数相⽐还是差了许多,所以会有⼀丢丢的⼼理落差,但是抱着学习的态度,追赶⼤佬的脚步,精益求精,相信我们⾃⼰也是可以的!均值滤波,也就是计算每⼀个像素点周围像素点(包括该点)的平均值,作为该像素点滤波之后的值,通常取以该像素点为中⼼的矩形窗⼝内的所有像素点来计算平均值,矩形窗⼝的⼤⼩⼀般为3*3,5*5,9*9,...,(2n+1)*(2n+1)。

窗⼝越⼤,滤波效果越好,但是图像也变得更加模糊,所以需要根据实际情况设置矩形窗⼝的⼤⼩。

⽐如3*3窗⼝的均值滤波如下图所⽰,点(x,y)的滤波值由其周围9个点(包括其⾃⾝)计算平均值得到。

上图中点(x,y)的滤波值⽤公式表⽰为:对于(2n+1)*(2n+1)窗⼝,点(x,y)的平均滤波值可根据如下公式计算:为了解决图像边缘像素点取不到完整矩形窗⼝的问题,通常先把图像的上、下边界扩充n⾏,左右边界扩充n列,实际计算时,只计算图像原有像素点的窗⼝平均值。

⽐如当矩形窗⼝为3*3,则n的值为1,这种情况下扩充边界的⽰意图如下图所⽰:根据以上原理,基于Opencv和C++的均值滤波实现代码如下:void blur_mean(Mat src, Mat &dst, int winsize){if(winsize&1) //如果窗⼝的边不是奇数,则加1使其为奇数,因为只有窗⼝的边为奇数的时候当前像素点才是窗⼝的中⼼点{winsize += 1;}const int winsize_2 = winsize/2; //winsize_2 就是上述公式中的nconst float winsize_num = winsize*winsize; //(2n+1)*(2n+1)Mat src_board;//调⽤Opencv的copyMakeBorder函数扩充边界copyMakeBorder(src, src_board, winsize_2, winsize_2, winsize_2, winsize_2, BORDER_REFLECT);const int row = src_board.rows; //⾏const int col = src_board.cols;Mat dst_tmp(src.size(), CV_8UC1); //列for(int i = winsize_2; i < row-winsize_2; i++) //⾏循环,只计算图像的原有⾏{for(int j = winsize_2; j < col-winsize_2; j++) //列循环,只计算图像的原有列{float sum = 0.0;//计算每⼀个像素点周围矩形区域内所有像素点的累加和for(int y = 0; y < winsize; y++){for(int x = 0; x < winsize; x++){sum += src_board.ptr<uchar>(i-winsize_2+y)[j-winsize_2+x];}}//求得累加和之后再求窗⼝像素的平均值。

均值滤波和顺序统计滤波

均值滤波和顺序统计滤波

均值滤波和顺序统计滤波1.引言markdown1.1 概述在数字图像处理领域,滤波是一种常用的图像增强和降噪的技术。

其中,均值滤波和顺序统计滤波是两种经典的滤波方法。

均值滤波,也称为平均滤波,是一种简单但有效的图像平滑技术。

它通过对每个像素周围邻域的像素值进行平均,来减小图像中的噪声和细节。

均值滤波对于高斯噪声等随机分布的噪声有较好的效果,可以较好地保留图像的整体结构。

顺序统计滤波,又称为中值滤波,是一种非线性滤波方法。

它通过对每个像素周围邻域的像素值进行排序,并取中间值作为该像素的新值。

中值滤波对于椒盐噪声等脉冲型噪声有较好的效果,可以有效地去除孤立噪声点。

本文将首先介绍均值滤波的原理和应用场景,然后详细讨论顺序统计滤波的原理和应用场景。

在结尾部分,我们将对这两种滤波方法进行对比分析,并总结它们的优缺点和适用范围。

通过深入了解和比较均值滤波和顺序统计滤波的特点和应用,读者将能够更好地理解和运用这两种滤波技术,提高图像处理的质量和效果。

文章1.1 概述部分的内容如上所示,它简要介绍了均值滤波和顺序统计滤波这两种经典的滤波方法,并说明了它们各自的原理和应用场景。

此外,文章还提到了本文的目的是通过对这两种滤波方法进行比较分析,帮助读者更好地理解和运用它们。

1.2 文章结构文章结构部分的内容可以包括以下信息:文章结构部分的目的是为读者提供对整篇文章的概述和组织架构,以帮助读者更好地理解和阅读文章。

下面是对文章结构的详细说明:本文共分为三个部分:引言、正文和结论。

在引言部分,我们会首先对均值滤波和顺序统计滤波进行概述,介绍其基本概念和作用。

接着,我们将详细介绍文章的结构和各个部分的内容。

最后,我们会明确本文的目的,即通过对比分析均值滤波和顺序统计滤波的原理和应用场景,总结它们的优缺点和适用性。

正文部分主要包括两个小节:均值滤波和顺序统计滤波。

在均值滤波的小节中,我们将详细介绍均值滤波的原理和实现方式,以及它在图像处理和信号处理中的应用场景。

图像处理——均值滤波+中值滤波(Matlab)

图像处理——均值滤波+中值滤波(Matlab)

题目:均值滤波和中值滤波在自己的证件照中加入椒盐噪声、高斯白噪声。

分别用3*3、5*5、7*7的均值滤波器和中值滤波器进行滤波。

处理过程1.用imnoise函数在图像中分别加入椒盐噪声和高斯白噪声;2.均值滤波:用fspecial函数创建各模板大小的均值滤波器,并用imfilter函数进行滤波。

中值滤波:直接用matlab提供的medfilt2中值滤波器进行滤波即可。

处理结果程序清单(1)均值滤波rgb=imread('photo.jpg');J1=imnoise(rgb,'salt & pepper',0.02);J2=imnoise(J1,'gaussian',0,0.01);h1=fspecial('average',[3,3]);h2=fspecial('average',[5,5]);h3=fspecial('average',[7,7]);rgb1=imfilter(J2,h1);rgb2=imfilter(J2,h2);rgb3=imfilter(J2,h3);figure;subplot(2,3,1);imshow(rgb)title('原图像');subplot(2,3,2);imshow(J2)title('加入噪声后的图像');subplot(2,3,4);imshow(rgb1)title('3*3均值滤波图像');subplot(2,3,5);imshow(rgb2)title('5*5均值滤波图像');subplot(2,3,6);imshow(rgb3)title('7*7均值滤波图像');(2)中值滤波rgb=imread('photo.jpg');J1=imnoise(rgb,'salt & pepper',0.02);J2=imnoise(J1,'gaussian',0,0.01);J3=rgb2gray(J2);rgb1=medfilt2(J3,[3 3]);rgb2=medfilt2(J3,[5 5]);rgb3=medfilt2(J3,[7 7]);figure;subplot(2,3,1);imshow(rgb) title('原图像');subplot(2,3,2);imshow(J3) title('加入噪声后的图像'); subplot(2,3,4);imshow(rgb1) title('3*3中值滤波图像'); subplot(2,3,5);imshow(rgb2) title('5*5中值滤波图像'); subplot(2,3,6);imshow(rgb3) title('7*7中值滤波图像');。

均值滤波

均值滤波

实习项目:均值滤波一、实验内容均值滤波采用模板计算的思想,模板操作实现一种邻域运算,即某个像素点的结果不仅与本像素灰度有关,而且与其邻域点的像素值有关。

在实际应用中,要根据不同的需要选择使用不同的模板尺寸,如3*3、5*5等。

最简单的均值滤波是将原图中的一个像素的灰度值和它周围邻近8个像素点的灰度值相加,然后将所求的平均值作为新图中的该像素的灰度值。

邻域平均法用数学公式表达:设f(i,j)为给定的含有噪声的图像,经过邻域平均法处理后的图像为g (i,j),则g(i,j)=∑f(i,j)/N,(i,j)∈M,M是所取邻域内各邻近像素的坐标,N是邻域中所包含的临近像素个数。

本次实习选择3*3均值滤波和5*5均值滤波。

二、算法实现的主要内容1、3*3均值滤波代码BYTE *pData= new BYTE[m_dwWidth*m_dwHeight];memcpy(pData, m_pBitmap, m_dwWidth*m_dwHeight);DWORD i,j;for( i=1;i<m_dwHeight-1;i++){for( j=1;j<m_dwWidth-1;j++){int sum=0,avg=0;DWORD ii,jj;for( ii=i-1;ii<i+2;ii++){for( jj=j-1;jj<j+2;jj++) //3*3均值滤波sum+=m_pBitmap[ii*m_dwWidth+jj];}avg=sum/9;pData[i*m_dwWidth+j]=avg;}}memcpy(m_pBitmap, pData, m_dwWidth*m_dwHeight);Invalidate(true);2、5*5均值滤波代码BYTE *pData= new BYTE[m_dwWidth*m_dwHeight];memcpy(pData, m_pBitmap, m_dwWidth*m_dwHeight);DWORD i,j;for( i=1;i<m_dwHeight-1;i++){for( j=1;j<m_dwWidth-1;j++){int sum=0,avg=0;DWORD ii,jj;for( ii=i-2;ii<i+3;ii++){for( jj=j-2;jj<j+3;jj++) //5*5均值滤波sum+=m_pBitmap[ii*m_dwWidth+jj];}avg=sum/25;pData[i*m_dwWidth+j]=avg;}}memcpy(m_pBitmap, pData, m_dwWidth*m_dwHeight); Invalidate(true);三、处理结果A、处理前原始图像(含椒盐噪声):B、3*3均值滤波处理后图像:C、5*5均值滤波处理后图像:四、实习体会(1)图B、C显示的分别是使用3*3、5*5模板平滑后的图像,可以看出当平滑模板的尺寸增大时,对噪声的消除效果有所增强,但同时会带来图像的模糊,边缘细节逐步减少,且运算量增大。

OpenCV图像处理之均值滤波

OpenCV图像处理之均值滤波

OpenCV图像处理之均值滤波一、均值滤波均值滤波是典型的线性滤波算法,它是指在图像上对目标像素给一个模板,该模板包括了其周围的临近像素(以目标像素为中心的周围8个像素,构成一个滤波模板,即包括目标像素本身),再用模板中的全体像素的平均值来代替原来像素值。

均值率波的步骤如下所示,首先计算已10为中心的周围8各像素点进行求和;然后计算平均值,即均值;最后,将计算得到的均值填入中心位置,即完成了均值滤波过程。

基于python的均值滤波函数为dst = cv.blur(src,ksize)。

函数中,dst为均值滤波后输出的图像;src为待均值滤波的输入图像;ksize:卷积核的大小,决定滤波模板的大小范围。

二、Python代码实现样例:import cv2 as cvimage = cv.imread("E:/OpenCV/picture/cat.jpg")cv.imshow("image",image) #显示原图means5 = cv.blur(image,(5,5)) #定义卷积为5*5,实现均值滤波means10 = cv.blur(image,(10,10)) #定义卷积为10*10,实现均值滤波means20 = cv.blur(image,(20,20)) #定义卷积为20*20,实现均值滤波cv.imshow("means5",means5)cv.imshow("means10",means10)cv.imshow("means20",means20) cv.waitKey()cv.destroyAllWindows()三、图像处理结果前后对比:。

均值滤波在实时图像处理中的应用

均值滤波在实时图像处理中的应用

均值滤波在实时图像处理中的应用均值滤波在实时图像处理中的应用均值滤波是一种常用的图像处理方法,可以在实时图像处理中起到重要的作用。

下面将逐步介绍均值滤波在实时图像处理中的应用。

首先,我们需要了解什么是均值滤波。

均值滤波是一种平滑图像的方法,它的原理是将图像中每个像素的灰度值替换为其周围邻域内像素灰度值的平均值。

这样可以有效地减少图像中的噪声,使图像更加清晰。

在实时图像处理中,均值滤波可以用于很多场景。

首先,它可以用于实时视频监控系统中。

在监控系统中,由于环境的不稳定性或摄像头本身的噪声,图像中常常存在一些随机的噪声点。

通过对实时视频流进行均值滤波处理,可以有效地降低噪声的影响,提高图像的质量,使监控系统更加稳定可靠。

其次,均值滤波可以用于实时图像识别系统中。

在图像识别中,我们经常需要处理大量的图像数据,而这些数据中也可能存在一些噪声。

通过对输入图像进行均值滤波处理,可以去除噪声的干扰,使图像更加清晰,提高图像识别的准确性和可靠性。

另外,均值滤波还可以用于实时图像增强系统中。

在某些特定的应用场景下,图像可能存在一些低频噪声或模糊现象,使图像的细节不够明显。

通过对图像进行均值滤波处理,可以有效地增强图像的细节,使图像更加清晰,提高图像的观感和质量。

在实时图像处理中应用均值滤波的具体步骤如下:1.读取输入图像或视频帧。

2.确定均值滤波的邻域大小。

邻域大小决定了滤波的程度,一般选择一个合适的邻域大小可以达到较好的滤波效果。

3.对输入图像进行遍历,对每个像素的邻域内的像素进行求和操作。

4.将邻域内像素的灰度值求平均,得到均值。

5.将当前像素的灰度值替换为均值。

6.重复步骤3-5,直到遍历完成。

7.输出处理后的图像或视频帧。

在实际应用中,还可以根据具体的需求对均值滤波进行一些改进。

例如,可以采用加权均值滤波,对不同位置的像素赋予不同的权重,以适应不同区域的滤波需求。

此外,还可以通过设置一个动态的邻域大小,根据图像的特点和变化情况,自适应地选择合适的邻域大小,提高滤波效果。

均值滤波的原理

均值滤波的原理

均值滤波的原理
均值滤波是一种常见的图像处理算法,用于平滑图像并减小图像噪声。

其原理是通过计算像素周围邻域内像素的平均值来替代当前像素的值。

具体来说,对于给定的像素点,均值滤波算法会将该像素周围的邻域像素的灰度值进行求和,并除以邻域大小,即取邻域像素的平均值。

这个平均值将取代原始像素的值,从而使得图像的整体灰度变得更加平滑。

均值滤波的步骤如下:
1. 确定邻域大小,这决定了在计算平均值时考虑的像素范围。

邻域越大,图像平滑程度越高,但也可能导致图像细节的损失。

2. 对于图像中的每个像素,确定其邻域范围。

3. 对于该像素的邻域像素,计算所有像素值的总和。

4. 将总和除以邻域的像素数,得到平均值。

5. 用平均值替代原始像素的值。

通过重复以上步骤,均值滤波可以应用于整个图像,从而使图像变得更加平滑和模糊。

然而,值得注意的是,均值滤波对于图像中的边缘和细节部分可能会造成模糊和失真,因为它无法区分目标与背景像素的差异。

总之,均值滤波是一种简单且广泛应用的图像处理算法,通过计算像素周围邻域的平均值来减小图像噪声,但也可能对细节造成模糊效果。

数字图像处理——均值滤波

数字图像处理——均值滤波

实验项目:灰度图像均值滤波一、实验内容目的:掌握搭建一个Visual C++应用工程的基本流程,能创建一个基于MFC的Visual C++数字图像处理平台,实现位图文件的读写、显示、存储操作。

对灰度图像均值滤波熟悉均值滤波原理,编程实现灰度图像均值滤波功能,探讨其去噪特性及其适用性。

处理算子原理:二值化:选定一个阈值,大于部分变成白色,小于部分变成黑色。

局部平滑(n*n模版):均等的对待邻域中的每一个像素,将各个像素灰度的平均值作为中心像素值输出。

实现图像的平滑。

超限像素平滑:利用局部平滑的模版得到一个平均灰度值与原像素做差取绝对值,在与设定的阈值做比较。

大与阈值取平均值,反之取原像素。

有选择保边缘平滑:对一像素的5*5邻域,采用特定的掩模(一个3*3正方形、4个五边形、4个六边形共9个领域)计算各个掩模的均值和方差,按方差进行排序,最小方差对应的掩模灰度均值作为输出值。

通过给定的原始文件编写C++程序,利用平台进行原理和代码的转换,最终实现灰度图像的平滑处理。

二、算法实现的主要内容二值化:void CMy0107View::OnBinary(){CYuzhi dlg;dlg.DoModal();UpdateData(TRUE);if(m_flag == 24){AfxMessageBox("只处理8位图像!");return;}BYTE *pData = new BYTE[m_dwWidth*m_dwHeight];BYTE *pOld = pData;memcpy(pData, m_pBitmap, m_dwWidth*m_dwHeight);DWORD i,j;for(i=0;i<m_dwHeight;i++){for(j=0;j<m_dwWidth;j++){if(*pData >= dlg.m_yuzhi) *pData = 255;else *pData = 0;pData++;}}pData = pOld;memcpy(m_pBitmap, pData, m_dwWidth*m_dwHeight);if(pData) delete []pData;Invalidate(TRUE);}3*3均值滤波:void CMy0107View::On33junzhi(){float averg;BYTE *p_data;int wide,height;p_data=m_pBitmap;wide=m_dwWidth;height=m_dwHeight;BYTE* p_temp=new BYTE[wide*height];int size=wide*height;memset(p_temp,255,size);for(int j=1;j<height-1;j++){for(int i=1;i<wide-1;i++){averg=0;averg=(int)(p_data[(j-1)*wide+(i-1)]+p_data[(j-1)*wide+i]+p_data[(j-1)*wide+(i+1)]+p_data[j*wide+(i-1)]+p_data[j*wide+i+1]+p_data[(j+1)*wi de+(i-1)]+p_data[(j+1)*wide+i]+p_data[(j+1)* wide+i+1])/8;p_temp[j*wide+i]=averg;}}memcpy(p_data,p_temp,wide*height);delete p_temp;Invalidate(TRUE);}N*N均值滤波:void CMy0107View::OnNnjunzhi(){DWORD size;NNJUNZHI dlg;dlg.DoModal();UpdateData(TRUE);n=dlg.m_n;int xx,yy,n2,sum,sum2,sum3;int wide,height;BYTE *p_data;p_data=m_pBitmap;wide=m_dwWidth;height=m_dwHeight;size=wide*height;BYTE* p_temp=new BYTE [size];memset(p_temp,255,size);if(n<3||n%2!=1)//确认n为奇数AfxMessageBox("请输入一个大于等于3的奇数");if(n>=3&&n%2==1)n2=(n-1)/2;for(intj=n2;j<height-n2;j++){for(inti=n2;i<wide-n2;i++){ //求N*N屏蔽窗口内的总和sumsum=0;for(yy=j-n2;yy<=j+n2;yy++)for(xx=i-n2;xx<=i+n2;xx++)sum+=p_data[yy*wide+xx];//把n*n屏蔽窗口内的平均值四舍五入后作为显示图像像素值p_temp[j*wide+i]=(int)((float)sum/(n*n)+0.5 );}}memcpy(p_data,p_temp,size);delete p_temp;Invalidate(TRUE);}超限像素平滑:(3*3窗口)void CMy0107View::OnPinghua(){ PINGHUA dlg;dlg.DoModal();UpdateData(TRUE);float averg;BYTE *p_data; int m;m=dlg.m_m;int wide,height;p_data=m_pBitmap;wide=m_dwWidth;height=m_dwHeight;BYTE* p_temp=new BYTE[wide*height];int size=wide*height;memset(p_temp,255,size);for(int j=1;j<height-1;j++){for(int i=1;i<wide-1;i++){averg=0;//求周围8近邻均值averg=(int)(p_data[(j-1)*wide+(i-1)]+p_data[(j-1)*wide+i]+p_data[(j-1)*wide+(i+1)]+p_data[j*wide+(i-1)]+p_data[j*wide+i+1]+p_data[(j+1)*wi de+(i-1)]+p_data[(j+1)*wide+i]+p_data[(j+1)* wide+i+1])/8;if(abs(p_temp[j*wide+i]-averg)>m)p_temp[j*wide+i]=averg;}}memcpy(p_data,p_temp,wide*height);delete p_temp;Invalidate(TRUE);}有选择保边缘平滑:(9区域)void CMy0107View::OnJubupingjun(){ DWORD size;int wide,height;int n,ji[9],nmin;float mean[9],bunsan[9],bmin;BYTE *p_data;p_data=m_pBitmap;wide=m_dwWidth;height=m_dwHeight;size=wide*height;BYTE* p_temp=new BYTE[size];memset(p_temp,255,size);for(int j=2;j<=height-3;j++)for(int i=2;i<=wide-3;i++){//求9种近邻区域的均值及其方差//第1近邻区域ji[0]=p_data[(j-1)*wide+(i-1)];ji[1]=p_data[(j-1)*wide+i];ji[2]=p_data[(j-1)*wide+(i+1)];ji[3]=p_data[j*wide+(i-1)];ji[4]=p_data[j*wide+i];ji[5]=p_data[j*wide+(i+1)];ji[6]=p_data[(j+1)*wide+(i-1)];ji[7]=p_data[(j+1)*wide+i];ji[8]=p_data[(j+1)*wide+(i+1)];mean[0]=(float)(ji[0]+ji[1]+ji[2]+j i[3]+ji[4]+ji[5]+ji[6]+ji[7]+ji[8])/9;bunsan[0]=0;for(n=0;n<=8;n++) bunsan[0]+=ji[n]*ji[n]-mean[0]*mean[0];//第2近邻区域ji[0]=p_data[(j-2)*wide+(i-1)];ji[1]=p_data[(j-2)*wide+i];ji[2]=p_data[(j-2)*wide+(i+1)];ji[3]=p_data[(j-1)*wide+(i-1)];ji[4]=p_data[(j-1)*wide+i];ji[5]=p_data[(j-1)*wide+(i+1)];ji[6]=p_data[j*wide+i];mean[1]=(float)(ji[0]+ji[1]+ji[2]+ji[3]+ji[ 4]+ji[5]+ji[6])/7;bunsan[1]=0;for(n=0;n<=6;n++) bunsan[1]+=ji[n]*ji[n]-mean[1]*mean[1];//第3近邻区域ji[0]=p_data[(j-1)*wide+(i-2)];ji[1]=p_data[(j-1)*wide+(i-1)];ji[2]=p_data[j*wide+(i-2)];ji[3]=p_data[j*wide+(i-1)];ji[4]=p_data[j*wide+i];ji[5]=p_data[(j+1)*wide+(i-2)];ji[6]=p_data[(j+1)*wide+(i-1)];mean[2]=(float)(ji[0]+ji[1]+ji[2]+j i[3]+ji[4]+ji[5]+ji[6])/7;bunsan[2]=0;for(n=0;n<=6;n++) bunsan[2]+=ji[n]*ji[n]-mean[2]*mean[2];//第4近邻区域ji[0]=p_data[j*wide+i];ji[1]=p_data[(j+1)*wide+(i-1)];ji[2]=p_data[(j+1)*wide+i];ji[3]=p_data[(j+1)*wide+(i+1)];ji[4]=p_data[(j+2)*wide+(i-1)];ji[5]=p_data[(j+2)*wide+i];ji[6]=p_data[(j+2)*wide+(i+1)];mean[3]=(float)(ji[0]+ji[1]+ji[2]+j i[3]+ji[4]+ji[5]+ji[6])/7;bunsan[3]=0;for(n=0;n<=6;n++) bunsan[3]+=ji[n]*ji[n]-mean[3]*mean[3];//第5近邻区域ji[0]=p_data[(j-1)*wide+(i+1)];ji[1]=p_data[(j-1)*wide+(i+2)];ji[2]=p_data[j*wide+i];ji[3]=p_data[j*wide+(i+1)];ji[4]=p_data[j*wide+(i+2)];ji[5]=p_data[(j+1)*wide+(i+1)];ji[6]=p_data[(j+1)*wide+(i+2)];mean[4]=(float)(ji[0]+ji[1]+ji[2]+j i[3]+ji[4]+ji[5]+ji[6])/7;bunsan[4]=0;for(n=0;n<=6;n++) bunsan[4]+=ji[n]*ji[n]-mean[4]*mean[4]; //第6近邻区域ji[0]=p_data[(j-2)*wide+(i+1)];ji[1]=p_data[(j-2)*wide+(i+2)];ji[2]=p_data[(j-1)*wide+i];ji[3]=p_data[(j-1)*wide+(i+1)];ji[4]=p_data[(j-1)*wide+(i+2)];ji[5]=p_data[j*wide+i];ji[6]=p_data[j*wide+(i+1)];mean[5]=(float)(ji[0]+ji[1]+ji[2]+j i[3]+ji[4]+ji[5]+ji[6])/7;bunsan[5]=0;for(n=0;n<=6;n++) bunsan[5]+=ji[n]*ji[n]-mean[5]*mean[5];//第7近邻区域ji[0]=p_data[(j-2)*wide+(i-2)];ji[1]=p_data[(j-2)*wide+(i-1)];ji[2]=p_data[(j-1)*wide+(i-2)];ji[3]=p_data[(j-1)*wide+(i-1)];ji[4]=p_data[(j-1)*wide+i];ji[5]=p_data[j*wide+(i-1)];ji[6]=p_data[j*wide+i];mean[6]=(float)(ji[0]+ji[1]+ji[2]+j i[3]+ji[4]+ji[5]+ji[6])/7;bunsan[6]=0;for(n=0;n<=6;n++) bunsan[6]+=ji[n]*ji[n]-mean[6]*mean[6];//第8近邻区域ji[0]=p_data[j*wide+(i-1)];ji[1]=p_data[j*wide+i];ji[2]=p_data[(j+1)*wide+(i-2)];ji[3]=p_data[(j+1)*wide+(i-1)];ji[4]=p_data[(j+1)*wide+i];ji[5]=p_data[(j+2)*wide+(i-2)];ji[6]=p_data[(j+2)*wide+(i-1)];mean[7]=(float)(ji[0]+ji[1]+ji[2]+j i[3]+ji[4]+ji[5]+ji[6])/7;bunsan[7]=0;for(n=0;n<=6;n++) bunsan[7]+=ji[n]*ji[n]-mean[7]*mean[7];//第9近邻区域ji[0]=p_data[j*wide+i];ji[1]=p_data[j*wide+(i+1)];ji[2]=p_data[(j+1)*wide+i];ji[3]=p_data[(j+1)*wide+(i+1)];ji[4]=p_data[(j+1)*wide+(i+2)];ji[5]=p_data[(j+2)*wide+(i+1)];ji[6]=p_data[(j+2)*wide+(i+2)];mean[8]=(float)(ji[0]+ji[1]+ji[2]+j i[3]+ji[4]+ji[5]+ji[6])/7;bunsan[8]=0;for(n=0;n<=6;n++) bunsan[6]+=ji[n]*ji[n]-mean[8]*mean[8];//求方差最小的近邻区域nminbmin=bunsan[0];nmin=0;for(n=0;n<=6;n++){if(bmin>bunsan[n]){bmin=bunsan[n];nmin=n;}//把nmin 的值四舍五入后作为显示图像的值p_temp[j*wide+i]=(int)(mean[nmin]+0 .5);}}memcpy(p_data,p_temp,size);delete p_temp;Invalidate(TRUE);三、处理结果原图二值3*3 5*5 超限保边。

对图像进行均值滤波课程设计

对图像进行均值滤波课程设计

对图像进行均值滤波课程设计图形图像处理与应用题目对图像进行均值滤波院(系)专业级班学号姓名指导教师成绩完成时间 2012 年 06 月均值滤波均值滤波的原理均值滤波是典型的线性滤波算法,它是指在图像上对目标像素给一个模板,该模板包括了其周围的临近像素(以目标象素为中心的周围8个象素,构成一个滤波模板,即去掉目标象素本身)。

再用模板中的全体像素的平均值来代替原来像素值。

均值滤波也称为线性滤波,其采用的主要方法为邻域平均法。

线性滤波的基本原理是用均值代替原图像中的各个像素值,即对待处理的当前像素点(x,y),选择一个模板,该模板由其近邻的若干像素组成,求模板中所有像素的均值,再把该均值赋予当前像素点(x,y),作为处理后图像在该点上的灰度个g(x,y),即个g(x,y)=1/m ?f(x,y) m为该模板中包含当前像素在内的像素总个数。

均值滤波的实现算法均值滤波将每个像素点的灰度值设置为以该点为中心的邻域窗口内的所有像素灰度值的平均值,以实现像素的平滑,达到图像去噪的目的。

设输入图像信号为f(x,y),去噪处理后的输出图像为g(x,y),则有g(x,y)= | f(x,y)- ?u (x,y)| 。

通过上式可以达到消除信号噪声的目的,但对于其中的每一个灰度值来说,都需要按照式求取以该点中心的邻域窗口内所有像素的平均值,对长度为(2n+1)的信号来说,需要进行(2n+1)次加法、一次乘法、一次除法。

所以说,均值计算占用了均值滤波处理的大量时间费用。

均值滤波应用均值滤波就是在一定的时间内对输入信号进行连续的采样然后求出几次采样值的平均值。

设x0(((xi是采样值,yk是对采样进行平均值滤波的输出值,其关系如下:在工程应用中,均值滤波对于周期性的干扰有很好的抑制作用,另外,均值滤波对于热噪声产生的干扰也有很好的抑制作用。

n的取值取决n系统的参数,如果系统对输入的灵敏度要求很高,则n的取值应比较小,如果系统的输入变化速度不快,系统对输入的灵敏性要求也不是很高,为了抑制干扰,提高输入的精度,可以将n取得比较大。

《图像处理》实验5:均值滤波

《图像处理》实验5:均值滤波
BYTE* TempData=new BYTE[linebytes*infoheader->biHeight]; memset(TempData,0,linebytes*infohead er->biHeight); //开辟临时空间,存放数据
均值滤波实验步骤
for(y=(nbh-1)/2;y<infoheader->biHeight-(nbh-1)/2;y++) { for(x=(nbw-1)/2;x<infoheader->biWidth-(nbw-1)/2;x++) { for(int m=-(nbh-1)/2;m<(nbh-1)/2+1;m++) { for(int n=-(nbw-1)/2;n<(nbw-1)/2+1;n++) { //累加 } } //求平均,赋值给临时存储空间的当前像素点 } }
均值滤波实验步骤
for(y=0;y<infoheader->biHeight;y++) { for(x=0;x<infoheader->biWidth;x++) { //把临时存储空间的数据传给BMPData } } delete TempData; } UpdateAllViews(NULL); }
均值滤波实验步骤
switch(nbtype) { case 0: nbw=1; nbh=3; break; case 1: nbw=3; nbh=1; break; case 2: nbw=3; nbh=3; break; case 3: nbw=5; nbh=5; break; }
均值滤波实验步骤

均值滤波——精选推荐

均值滤波——精选推荐

均值滤波均值滤波⼀、⽬的与原理(1)⽬的:去除图像上的尖锐噪声,平滑图像。

(2)原理:均值滤波属于线性滤波,它的实现原理是邻域平均法。

其中,公式①的Sxy表⽰中⼼点在(x,y)处,M表⽰⼤⼩为m×n的滤波器窗⼝,M=(2m+1)(2n+1),m和n可以相等。

实际上就是⽤取均值的⽅式替换原图像中的像素值,即选择⼀个⼤⼩为M模板,该模板由其近邻的若⼲像素组成,求模板中所有像素的均值,最后填充到输出图像中。

g(s , t)表⽰原始图像, f(x,y)表⽰均值滤波后得到的图像。

公式①:其中,M =(2m+1)(2n+1),m和n可以相等;以3*3卷积核⽰例,对于均值滤波来讲,虽然每个像素点的权重都为1,但是还是需要⽤到卷积核,因为3*3的均值滤波核5*5的均值滤波效果是不⼀样的,所以卷积核还是不能忽略。

⽽且在此引⽤卷积核的概念还能更加直观的看到我们的取点⽅式。

3*3的核⽰例:⼆、算法步骤(1)判断卷积核是否为偶数,如果是偶数就退出;(2)边缘处理;(3)判断图⽚的通道数,单通道和多通道需要分开处理;(4)通过公式①计算各点的值;(5)将各点的值存储到Mat对象中(6)显⽰Mat对象,查看均值滤波处理后的结果;三、伪代码输⼊:待处理图像src,输出图像dst,卷积核⼤⼩wsize输出:引⽤的⽅式输出图像dstVoid AverFilter(Mat& src, Mat& dst, Size wsize){If(卷积核Ksize为偶数)报异常,退出边缘处理If(图⽚通道数等于1){单通道的⽅式求像素点均值处理结果赋值到输出图像中 }If(图⽚通道数⼤于1){多通道的⽅式求像素点均值处理结果赋值到输出图像中 }}四、特点优点:效率⾼缺点:不能很好地保护图像细节,在图像去噪的同时也破坏了图像的细节部分,从⽽使图像变得模糊,不能很好地去除噪声点。

五、源码void MeanFilater(Mat& src, Mat& dst, Size wsize) {//判断矩阵的⾏列数为奇数if (wsize.height % 2 == 0 || wsize.width % 2 == 0) {fprintf(stderr, "Please enter odd size!");exit(-1);}int hh = (wsize.height - 1) / 2;int hw = (wsize.width - 1) / 2;//边缘处理Mat Newsrc;copyMakeBorder(src, Newsrc, hh, hh, hw, hw, BORDER_REFLECT_101);//以边缘为轴,对称dst = Mat::zeros(src.size(), src.type());int sum1 = 0, sum2 = 0, sum3 = 0;int average1 = 0, average2 = 0, average3 = 0;for (int i = hh; i < src.rows + hh; i++) {//Vec3b* src_rows_ptr = Newsrc.ptr<Vec3b>(i);for (int j = hw; j < src.cols + hw; j++) {for (int r = i - hh; r <= i + hh; r++) {Vec3b* new_ptr = Newsrc.ptr<Vec3b>(r);for (int k = j - hh; k <= j + hh; k++){sum1 += new_ptr[k][0];sum2 += new_ptr[k][1];sum3 += new_ptr[k][2] ;}}average1 = sum1 / (wsize.area());average2 = sum2 / (wsize.area());average3 = sum3 / (wsize.area());Vec3b* dst_ptr = dst.ptr<Vec3b>(i - hh);dst_ptr[j - hw][0] = average1;dst_ptr[j - hw][1] = average2;dst_ptr[j - hw][2] = average3;sum1 = 0, sum2 = 0, sum3 = 0;average1 = 0, average2 = 0, average3 = 0; }}}六、结果图卷积核为3*3卷积核为5*5。

均值滤波 原理

均值滤波 原理

均值滤波原理均值滤波是一种常用的图像处理方法,它主要用于平滑图像,去除图像中的噪声。

其原理是将图像中的每个像素点与其周围的像素点取平均值,从而得到一个平滑的图像。

本文将详细介绍均值滤波的原理及其应用。

均值滤波的原理很简单,它认为一个像素点的值应该接近于其周围像素点的平均值。

在计算过程中,需要定义一个滤波模板(或称为卷积核),该模板的大小和形状可以根据需求进行选择。

一般来说,滤波模板的大小为奇数,以确保有一个中心像素点。

均值滤波的计算过程如下:对于图像中的每个像素点,取其周围像素点的平均值作为新的像素点的值。

具体的步骤如下:1. 遍历图像中的每个像素点。

2. 对于每个像素点,确定其周围像素点的范围,一般可以选择以该像素点为中心的一个邻域。

3. 计算邻域中所有像素点的灰度值的平均值。

4. 将平均值作为新的像素点的灰度值。

均值滤波的核心思想是通过平均化周围像素点的值来减少噪声的影响。

这是因为噪声通常是随机分布的,通过取平均值可以抵消其中的随机性,从而达到平滑图像的效果。

然而,均值滤波也有一定的局限性,当图像中存在较强的边缘或细节信息时,均值滤波容易造成图像模糊。

均值滤波在图像处理中有着广泛的应用,其中之一是图像去噪。

在数字摄影中,由于光线条件、摄像机感光度等因素的影响,图像中常常会出现一些噪点。

这些噪点会影响图像的质量和观感,因此需要对图像进行去噪处理。

均值滤波是一种简单有效的去噪方法,它可以在一定程度上减少图像中的噪声。

除了图像去噪外,均值滤波还可以用于图像平滑处理。

在图像处理中,平滑处理可以使图像变得更加柔和,减少图像中的细节信息。

这在一些特定的应用中是非常有用的,例如图像压缩和图像识别等。

均值滤波通过对图像进行平滑处理,可以改变图像的观感,使得图像更加平滑。

总结起来,均值滤波是一种常用的图像处理方法,它通过取周围像素点的平均值来平滑图像,去除图像中的噪声。

均值滤波简单易实现,适用于图像去噪和图像平滑处理等应用。
