定义
肋骨骨折 costal fracture
在胸部伤中占61%-90%，以肋骨局部微肿疼痛，深呼吸、 咳嗽或喷嚏时疼痛加剧，甚则伛偻难仰，局部压痛明显等 为主要表现的骨折。
Company Logo
间接暴力：如胸部受到前后挤压
断端向外移位，骨折多在肋骨中段，刺伤胸壁软组织， 产生胸壁血肿
价值。一般单纯的软组织伤, 疼痛多在2周内消失或逐渐减
轻,如有骨折, 疼痛时间最少持续1个月以上，此时复查照 片,多有阳性发现。
Company Logo
图2 a 正位片示右侧第8、9肋骨折 图 2 b 同一患者, 5d后复查, 显示右侧第7、8、9肋骨折， 断端有移位
Company Logo
其它原因
椎关节和肋骨横突关节清晰度显示不佳，肋骨互相重叠较多，骨折线
难以确认。
投照条件应用不当
膈下肋骨与上腹部脏器重叠较多或被胸部病变掩盖而影响诊断。 常规胸片摄影法,可显示膈上肋骨,膈下肋骨只能隐约显示, 对膈下肋骨 骨折没有诊断价值。 采用腹平片条件进行摄影,提高膈下肋骨的显示率。
Company Logo
2.胸部其它解剖结构：
肩胛骨、锁骨易掩盖第1-2肋骨的骨折
部分与肋骨重叠交错的肺纹理也对观察肋骨骨折造成干扰，如裂纹骨折， 因外伤时间短、断端尚未分离和交错，并与肺组织重叠，易造成漏诊
Company Logo
投照因素
单体位投照：后前位常规摄片
没有常规三位投照法（正位、斜位、切线位），膈上、膈下肋骨、肋
Company Logo
解剖因素 投照因素 严重或复合损伤 患者自身因素 阅片草率 未及时随访、复查 其它原因
肋骨骨折X线诊断分析
定义
肋骨骨折 costal fracture
在胸部伤中占61%-90%，以肋骨局部微肿疼痛，深呼吸、 咳嗽或喷嚏时疼痛加剧，甚则伛偻难仰，局部压痛明显等 为主要表现的骨折。
Company Logo
间接暴力：如胸部受到前后挤压
断端向外移位，骨折多在肋骨中段，刺伤胸壁软组织， 产生胸壁血肿
价值。一般单纯的软组织伤, 疼痛多在2周内消失或逐渐减
轻,如有骨折, 疼痛时间最少持续1个月以上，此时复查照 片,多有阳性发现。
Company Logo
图2 a 正位片示右侧第8、9肋骨折 图 2 b 同一患者, 5d后复查, 显示右侧第7、8、9肋骨折， 断端有移位
Company Logo
其它原因
椎关节和肋骨横突关节清晰度显示不佳，肋骨互相重叠较多，骨折线
难以确认。
投照条件应用不当
膈下肋骨与上腹部脏器重叠较多或被胸部病变掩盖而影响诊断。 常规胸片摄影法,可显示膈上肋骨,膈下肋骨只能隐约显示, 对膈下肋骨 骨折没有诊断价值。 采用腹平片条件进行摄影,提高膈下肋骨的显示率。
Company Logo
2.胸部其它解剖结构：
肩胛骨、锁骨易掩盖第1-2肋骨的骨折
部分与肋骨重叠交错的肺纹理也对观察肋骨骨折造成干扰，如裂纹骨折， 因外伤时间短、断端尚未分离和交错，并与肺组织重叠，易造成漏诊
Company Logo
投照因素
单体位投照：后前位常规摄片
没有常规三位投照法（正位、斜位、切线位），膈上、膈下肋骨、肋
Company Logo
解剖因素 投照因素 严重或复合损伤 患者自身因素 阅片草率 未及时随访、复查 其它原因
肋骨骨折影像诊断表现
05
02
04
血胸：肋骨 骨折可能导 致血胸，需 要及时处理
肺部感染：肋 骨骨折可能导 致肺部感染， 需要及时处理
重度骨折：肋骨骨折线明显，骨折端有明显 移位，可能伴有胸腔积液或气胸
粉碎性骨折：肋骨骨折线多发，骨折端粉碎， 可能伴有胸腔积液或气胸
骨折并发症
气胸：肋骨 骨折可能导 致气胸，需 要及时处理
01
胸腔积液：肋 骨骨折可能导 致胸腔积液， 需要及时处理
03
神经损伤：肋 骨骨折可能导 致神经损伤， 需要及时处理
MRI检查
原理：利用磁共振成 像技术，对肋骨骨折 进行无创检查
01
缺点：检查时间较长， 对患者有磁共振禁忌 症
03
02
优点：分辨率高，可 清晰显示骨折线、骨 折类型和骨折程度
04
应用：适用于肋骨骨折 的诊断、治疗和随访， 特别是复杂骨折和隐匿 性骨折的诊断
骨折类型
单纯肋骨骨折：肋骨 骨折，无其他损伤
X线检查可以评估肋骨骨折的稳 定性和是否需要手术治疗
X线检查可以指导肋骨骨折的治 疗和康复过程
CT检查
CT检查原理：利用X 射线对肋骨进行扫描， 形成三维图像
CT检查适应症：肋 骨骨折、肋骨软骨炎、 肋骨肿瘤等
CT检查优势：分辨 率高，可清晰显示肋 骨骨折情况
CT检查注意事项：检 查前需去除金属物品， 避免影响图像质量
肋骨骨折合并气胸： 肋骨骨折，伴有气胸
肋骨骨折合并血胸： 肋骨骨折，伴有血胸
肋骨骨折合并胸腔积 液：肋骨骨折，伴有
胸腔积液
肋骨骨折合并胸骨骨 折：肋骨骨折，伴有
胸骨骨折
骨折程度
轻度骨折：肋骨骨折线不明显，骨折端无明 显移位
02
04
血胸：肋骨 骨折可能导 致血胸，需 要及时处理
肺部感染：肋 骨骨折可能导 致肺部感染， 需要及时处理
重度骨折：肋骨骨折线明显，骨折端有明显 移位，可能伴有胸腔积液或气胸
粉碎性骨折：肋骨骨折线多发，骨折端粉碎， 可能伴有胸腔积液或气胸
骨折并发症
气胸：肋骨 骨折可能导 致气胸，需 要及时处理
01
胸腔积液：肋 骨骨折可能导 致胸腔积液， 需要及时处理
03
神经损伤：肋 骨骨折可能导 致神经损伤， 需要及时处理
MRI检查
原理：利用磁共振成 像技术，对肋骨骨折 进行无创检查
01
缺点：检查时间较长， 对患者有磁共振禁忌 症
03
02
优点：分辨率高，可 清晰显示骨折线、骨 折类型和骨折程度
04
应用：适用于肋骨骨折 的诊断、治疗和随访， 特别是复杂骨折和隐匿 性骨折的诊断
骨折类型
单纯肋骨骨折：肋骨 骨折，无其他损伤
X线检查可以评估肋骨骨折的稳 定性和是否需要手术治疗
X线检查可以指导肋骨骨折的治 疗和康复过程
CT检查
CT检查原理：利用X 射线对肋骨进行扫描， 形成三维图像
CT检查适应症：肋 骨骨折、肋骨软骨炎、 肋骨肿瘤等
CT检查优势：分辨 率高，可清晰显示肋 骨骨折情况
CT检查注意事项：检 查前需去除金属物品， 避免影响图像质量
肋骨骨折合并气胸： 肋骨骨折，伴有气胸
肋骨骨折合并血胸： 肋骨骨折，伴有血胸
肋骨骨折合并胸腔积 液：肋骨骨折，伴有
胸腔积液
肋骨骨折合并胸骨骨 折：肋骨骨折，伴有
胸骨骨折
骨折程度
轻度骨折：肋骨骨折线不明显，骨折端无明 显移位
肋骨骨折影像学难点
肋骨骨折影像学难点肋骨骨折是一种比较常见的外伤性骨折，通常由于直接或间接的胸部外伤引起，例如交通事故、跌倒或运动受伤等。
肋骨骨折作为一种常见的骨折类型，通常会引起患者剧痛、呼吸困难等症状，因此在临床上对于肋骨骨折的及时诊断十分关键。
影像学检查在诊断肋骨骨折中起着至关重要的作用，但在实际应用中，肋骨骨折的影像学表现往往也存在一些难点。
一、X线平片检查X线平片是最常用的检查手段之一，可以直接观察骨折的位置、数量以及骨折断端的对位情况。
但在肋骨骨折的影像学诊断中，X线平片也存在一些难点。
首先，肋骨本身形态复杂，受到软组织的遮挡，在X线平片中常常出现局部重叠、模糊等情况，使得骨折线不易清晰显示。
其次，肋骨骨折通常为横行或斜行骨折，而X线平片为二维图像，不利于准确显示骨折线的走势和位置。
因此，在X线平片检查中，有时候需要结合其他影像学手段进行确认诊断。
二、CT检查CT检查作为一种高分辨率的影像学技术，在肋骨骨折的诊断中具有很高的灵敏度和特异度。
CT能够清晰地显示出肋骨的解剖结构，帮助医生准确定位肋骨骨折的具体位置和形态。
此外，CT还可以通过多平面重建技术，对骨折线的走向进行进一步的观察和分析。
然而，CT检查也存在一定的局限性，例如辐射剂量较高，不宜作为常规筛查手段。
三、MRI检查MRI是一种无辐射的影像学检查手段，对于软组织的显示更为清晰，因此在某些情况下可以作为肋骨骨折的辅助手段。
通过MRI检查可以清晰显示软组织损伤情况，帮助医生判断肋骨骨折对周围器官的影响程度。
但是，由于成本较高、检查时间长且对金属异物敏感等原因，MRI在临床上并不是常用于肋骨骨折的影像学诊断。
四、增强CT检查在一些特殊情况下，需要进一步了解肋骨骨折是否合并有胸腔内脏器官的损伤，此时可以考虑做增强CT检查。
增强CT可以清晰地显示出血管结构和软组织，帮助准确定位骨折位置，在骨折骨片刺入胸腹腔时可以及时发现并且进行相应处理。
综上所述，肋骨骨折的影像学检查在临床诊断中具有重要意义，但也存在一些难点。
肋骨骨折的影像学表现ppt课件
❖ 局部症状较重、压痛明显甚至触及凹陷或骨擦音
即使X线检查无阳性发现也应考虑到肋骨骨折可能
27
进一步检查（1）
双能量减影 ( dual energy subtraction , DES)是 DR 成像中一种高级应用技术。对胸部减影后仅存留胸廓骨组织 像, 使胸部骨性轮廊更加清晰。 ❖DES的优势：
合适的摄片方法
❖ 疑似骨折患者：应同时选择后前位及斜位或切线位，可以 拍长时间、低千伏之胸片
❖ 高度可疑肋骨骨折：X线片与透视相结合，转位透视可多 角度、多体位动态观察，排除因胸部结构的特殊性及患者 因素导致的漏诊
❖ 疑有外伤性气胸：应适当降低条件 ❖ 疑膈下骨折合并胸腔积液、 肺出血等并发症：应加大条
xxcompanylogo11xxcompanylogo常规胸片摄影法图像膈下肋骨隐约可见骨折线无法显示12严重或复合损伤肋骨骨折合并症如皮下气肿气胸肺出血胸腔积液等常掩盖骨折端造成漏诊易忽视肋骨骨折数目严重损伤时摄片位置受影响骨折线显示不清很多重伤或意识障碍患者不能配合屏气产生呼吸运动伪影细微骨折线不易被发现xxcompanylogo13患者自身因素肺气肿骨质疏松肥胖等可使曝光条件不足或过度胸部其他疾病如大量胸水皮下气肿胸廓先天畸形等掩盖了肋骨骨折裂纹骨折在伤后15天内常因骨折端出血及血肿的包裹而使骨折端显示不清xxcompanylogo14阅片草率只注意到明显的骨折和单处骨折忽视隐匿的多发的骨折
5
肋骨骨折的诊断
3
X线诊断
❖ 完全性骨折
贯穿肋骨皮质的骨折线, 断端有或无错位,嵌插、成角。
❖ 不完全性骨折
肋骨单侧皮质断裂、凹陷或隆起,有(无)局限性胸膜反 应及临近软组织水肿。
6
❖ 肋骨骨折X线诊断注意点：
即使X线检查无阳性发现也应考虑到肋骨骨折可能
27
进一步检查（1）
双能量减影 ( dual energy subtraction , DES)是 DR 成像中一种高级应用技术。对胸部减影后仅存留胸廓骨组织 像, 使胸部骨性轮廊更加清晰。 ❖DES的优势：
合适的摄片方法
❖ 疑似骨折患者：应同时选择后前位及斜位或切线位，可以 拍长时间、低千伏之胸片
❖ 高度可疑肋骨骨折：X线片与透视相结合，转位透视可多 角度、多体位动态观察，排除因胸部结构的特殊性及患者 因素导致的漏诊
❖ 疑有外伤性气胸：应适当降低条件 ❖ 疑膈下骨折合并胸腔积液、 肺出血等并发症：应加大条
xxcompanylogo11xxcompanylogo常规胸片摄影法图像膈下肋骨隐约可见骨折线无法显示12严重或复合损伤肋骨骨折合并症如皮下气肿气胸肺出血胸腔积液等常掩盖骨折端造成漏诊易忽视肋骨骨折数目严重损伤时摄片位置受影响骨折线显示不清很多重伤或意识障碍患者不能配合屏气产生呼吸运动伪影细微骨折线不易被发现xxcompanylogo13患者自身因素肺气肿骨质疏松肥胖等可使曝光条件不足或过度胸部其他疾病如大量胸水皮下气肿胸廓先天畸形等掩盖了肋骨骨折裂纹骨折在伤后15天内常因骨折端出血及血肿的包裹而使骨折端显示不清xxcompanylogo14阅片草率只注意到明显的骨折和单处骨折忽视隐匿的多发的骨折
5
肋骨骨折的诊断
3
X线诊断
❖ 完全性骨折
贯穿肋骨皮质的骨折线, 断端有或无错位,嵌插、成角。
❖ 不完全性骨折
肋骨单侧皮质断裂、凹陷或隆起,有(无)局限性胸膜反 应及临近软组织水肿。
6
❖ 肋骨骨折X线诊断注意点：

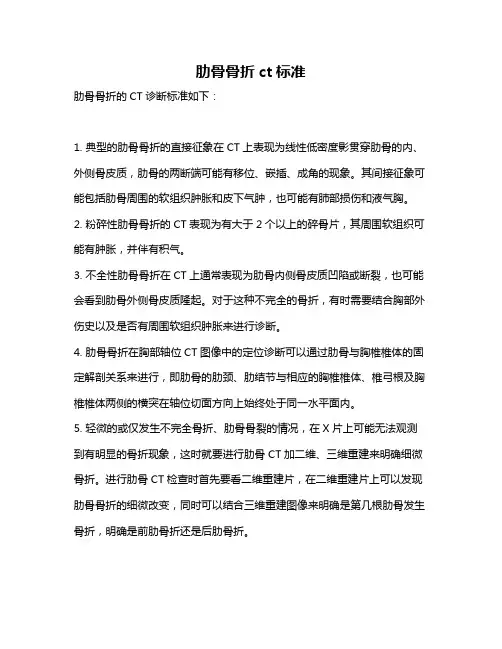

肋骨骨折ct标准

肋骨骨折ct标准
肋骨骨折的CT诊断标准如下：
1. 典型的肋骨骨折的直接征象在CT上表现为线性低密度影贯穿肋骨的内、外侧骨皮质，肋骨的两断端可能有移位、嵌插、成角的现象。
其间接征象可能包括肋骨周围的软组织肿胀和皮下气肿，也可能有肺部损伤和液气胸。
2. 粉碎性肋骨骨折的CT表现为有大于2个以上的碎骨片，其周围软组织可能有肿胀，并伴有积气。
3. 不全性肋骨骨折在CT上通常表现为肋骨内侧骨皮质凹陷或断裂，也可能会看到肋骨外侧骨皮质隆起。
对于这种不完全的骨折，有时需要结合胸部外伤史以及是否有周围软组织肿胀来进行诊断。
4. 肋骨骨折在胸部轴位CT图像中的定位诊断可以通过肋骨与胸椎椎体的固定解剖关系来进行，即肋骨的肋颈、肋结节与相应的胸椎椎体、椎弓根及胸椎椎体两侧的横突在轴位切面方向上始终处于同一水平面内。
5. 轻微的或仅发生不完全骨折、肋骨骨裂的情况，在X片上可能无法观测到有明显的骨折现象，这时就要进行肋骨CT加二维、三维重建来明确细微骨折。
进行肋骨CT检查时首先要看二维重建片，在二维重建片上可以发现肋骨骨折的细微改变，同时可以结合三维重建图像来明确是第几根肋骨发生骨折，明确是前肋骨折还是后肋骨折。
以上信息仅供参考，如有身体不适，建议及时就医。
