机器人机身及行走机构介绍PPT课件

合集下载

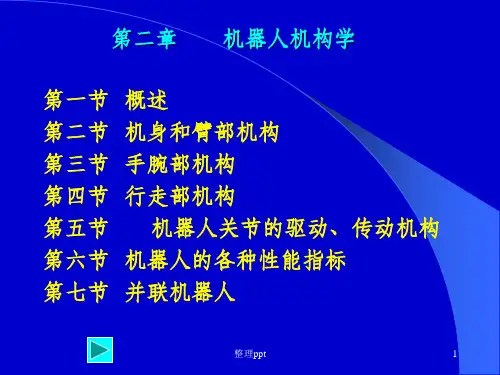

《机器人机构学课件》PPT课件

《机器人机构学课件》PPT课件
① 运动自由度的定义 ② 以自由度分类的机器人 ③ 自由度的分布
整理ppt
8
机器人自由度的定义
定义:用来确定手部相对于机身位置的每个独立
变化的参数,称为机器人的自由度。
整理ppt
9
以自由度分类的机器人
任一自由的空间物体,须有六个自由度描述 其在空间的位置和姿态,三个正交移动轴,决 定物体的位置;三个绕坐标轴 的转动,决定物 体的姿态变化。
⑴ 伸缩型 ⑵ 伸缩与旋转型 ⑶ 屈伸型 ⑷ 弹性手臂 ⑸ 柔性手臂
称六个自由度机器人为满自由度机器人, 少于六个自由度机器人为欠自由度机器人, 多于六个自由度机 器人为冗余自由度机器人。
整理ppt
第一节10
自由度的分布
一般机器人的机身和手臂构成前三个关节, 具有三个自由度,可确定手部在空间的位置,
所构成的机构称位置机构;
手腕和手部构成后三个关节,具有三个自 由度,可确定手部在空间的姿态,所构成的机
(1)直移型:直线运动 L 伸缩运动 E
(2)回转型:扭角运动 T 摆角运动 R
整理ppt
第一节14
3、 机器人工作空间
1)定义:
手腕部坐标系原点PW能在空间活 动的最大活动范围。又称可达空间 ,或总 工作空间,记W(PW) 。
整理ppt
15
直角坐标机器人的工作空间示意图
整理ppt
16
圆柱坐标机器人的工作空间示意图
第二节 机身和臂部机构
1、机身和臂部的作用 2、机身和臂部机构设计的特点 3、机身结构 4、臂部结构
整理ppt
24
ቤተ መጻሕፍቲ ባይዱ
1、机身和臂部的作用
1)机身定义:机身是连接、支承手臂及行走机构的部件 作用:臂部的驱动装置或传动装置安装在机身上。 类型:机身有固定式和行走式两种。

机器人本体结构_图文

机器人本体结构_图文

腕部及手部结构
机器人腕部结构的基本形式和特点
机器人的手部作为末端执行器是完成抓握工件或执行特定作业的重要部件,也需要有多种结构。腕部是 臂部与手部的连接部件,起支承手部和改变手部姿态的作用。目前,RRR型三自由度手腕应用较普遍。
腕部是机器人的小臂与末端执行器(手部或称手爪)之间的连接部件,其作用是利用自身的活动度确定手部 的空间姿态。对于一般的机器人,与手部相连接的手腕都具有独驱自转的功能,若手腕能在空间取任意 方位,那么与之相连的手部就可在空间取任意姿态,即达到完全灵活。 从驱动方式看,手腕一般有两种形式,即远程驱动和直接驱动。直接驱动是指驱动器安装在手腕运动关 节的附近直接驱动关节运动,因而传动路线短,传动刚度好,但腕部的尺寸和质量大,惯量大。远程驱 动方式的驱动器安装在机器人的大臂、基座或小臂远端上,通过连杆、链条或其他传动机构间接驱动腕 部关节运动,因而手腕的结构紧凑,尺寸和质量小,对改善机器人的整体动态性能有好处,但传动设计 复杂,传动刚度也降低了。 按转动特点的不同,用于手腕关节的转动又可细分为滚转和弯转两种。滚转是指组成关节的两个零件自 身的几何回转中心和相对运动的回转轴线重合,因而能实现360°无障碍旋转的关节运动,通常用R来标 记。弯转是指两个零件的几何回转中心和其相对转动轴线垂直的关节运动。由于受到结构的限制,其相 对转动角度一般小于360°。弯转通常用B来标记。
一、腕部的自由度
手腕按自由度个数可分为单自由度手腕、二自由度手腕和三自由度手腕。
腕部实际所需要的自由度数目应根据机器人的工作性能要求来确定。在有些情况下,腕部具 有两个自由度,即翻转和俯仰或翻转和偏转。一些专用机械手甚至没有腕部,但有些腕部为 了满足特殊要求还有横向移动自由度。
6种三自由度手腕的结合方式示意图

工业机器人结构设计ppt课件

工业机器人结构设计ppt课件

2.2.1 钳爪式手部的设计
四、钳爪式手部结构及其夹紧力的计算公式举例
N
N
P
N=P/2 注:①两手指平移 ②增力比(N/P)小
齿轮齿条式手部结构
No.32
2.2.1 钳爪式手部的设计
四、钳爪式手部结构及其夹紧力的计算公式举例
α
γB A β
P
C
EN
N
N=PLcos(α+β+γ)/(2lsinαcosβ)
2、开式连杆系中的每根连杆都 具有独立的驱动器,属于主动连 杆系,连杆的运动各自独立,不 同连杆的运动之间没有依从关系, 运动灵活。
No.5
2.1 机器人本体的基本结构
二、机器人本体基本结构特点:
3、连杆驱动扭矩的顺态过程在 时域中的变化非常复杂,且和执 行器反馈信号有关。连杆的驱动 属于伺服控制型,因而对机械传 动系统的刚度、间隙和运动精度 都有较高的要求。
应根据被抓取工件的要求确定吸盘的形 状。由于气吸式手部多吸附薄片状的工 件,故可用耐油橡胶压制不同尺寸的盘 状吸头。
No.41
2.2.2 吸附式手部的设计
三、气吸式手部的吸力计算
吸盘吸力的大小主要取决于真空度(或 负压的大小)与吸附面积的大小。
真空吸盘吸力F计算公式:
F nD2 ( H )
4K1K2K3 76
注:①AB=DE,DB=AE,L=BC杆长,l=AB杆长; ②两手指保持平行;③当α角较小时,可获得较大的力比。
平行连杆杠杆式手部结构
No.33
2.2.1 钳爪式手部的设计
四、钳爪式手部结构及其夹紧力的计算公式举例
P
φ
α
c
bN
N
N=Pcsin(α+φ)/2bsinαsinφ

第3章 3.5机器人行走结构

第3章 3.5机器人行走结构
2020/2/27
工业机器人基础
1
第3章 机器人的机械结构系统
1.13工.1业概机述器人的基本概念 3.2 机器人机身及臂部结构 3.3 机器人腕部结构 3.4 机器人手部结构 3.5 机器人行走结构 3.6 机器人传动系统
2020/2/27
2
3.5 机器人行走结构
2020/2/27

构成: 1行.走1 机工构业是机行器走人机器的人基的本重概要念执行部件,它由驱动装置
14
3.5 机器人行走结构
1)三小轮式车轮机构
1.1 工业机器人的基本概念
2020/2/27
三小轮式车轮机构上台阶
三轮或四轮装置的三小轮式车轮机构上台阶
15
3.5 机器人行走结构
2020/2/27
2)多节车轮式结构
➢ 由1多.1个工车轮业用机轴关器节人或的伸缩基关本节连概在念一起形成的轮式行走结构。
❖ 动态稳定
▪ 在动态稳定中,机体重心有时不在支承图形中,利用这种重心超出面积外而 向前产生倾倒的分力作为行走的动力并不停地调整平衡点以保证不会跌倒。
▪ 要求机器人控制器必须不断地将机器人的平衡状态反馈回来,通过不停地改 变加速度或者重心的位置来满足平衡或定位的要求。
34
3.5 机器人行走结构
3.5.4
、传动机构、位置检测元件、传感器、电缆及管路等组成。
❖功用
➢ 支承机器人的机身、臂部和手部; ➢ 根据工作任务的要求,带动机器人实现在更广阔的
空间内运动。
3
3.5 机器人行走结构
1.1 工业机器人的基本概念
2020/2/27
具有行走机构的工业机器人
4
3.5 机器人行走结构
2020/2/27

机器人机身及行走机构40页PPT

机器人机身及行走机构40页PPT
机器人机身及行走机构
36、“不可能”这个字(法语是一个字 ),只 在愚人 的字典 中找得 到。--拿 破仑。 37、不要生气要争气,不要看破要突 破,不 要嫉妒 要欣赏 ,不要 托延要 积极, 不要心 动要行 动。 38、勤奋,机会,乐观是成功的三要 素。(注 意:传 统观念 认为勤 奋和机 会是成 功的要 素,但 是经过 统计学 和成功 人士的 分析得 出,乐 观是成 功的第 三要素 。
39、没有不老的誓言,没有不变的承 诺,踏 上旅途 ,义无 反顾。 40、对时间的价值没有没有深切认识 的人, 决不会 坚韧勤 勉。
பைடு நூலகம்
谢谢
11、越是没有本领的就越加自命不凡。——邓拓 12、越是无能的人,越喜欢挑剔别人的错儿。——爱尔兰 13、知人者智,自知者明。胜人者有力,自胜者强。——老子 14、意志坚强的人能把世界放在手中像泥块一样任意揉捏。——歌德 15、最具挑战性的挑战莫过于提升自我。——迈克尔·F·斯特利

机器人机构实用PPT课件PPT课件

机器人机构实用PPT课件PPT课件
第13页/共58页
• 2.手臂:手臂件是机器人的主要执行部件. • 作用:支撑腕部和手部,带动手及腕在空间 • 特点:结构类型多,受力复杂.
运动。
第14页/共58页
机身和臂部设计的特点
• 自由度、结构类型、工作空间、负荷能力、精度等都取决于机身和手臂。 • 1.刚度 • 2.精度 • 3.平稳性 • 4.其他
第15页/共58页
机身和臂部的形式
•1.横梁式
• 运动形式大多为直移型 • (1)单臂悬挂式 • (2)双臂悬挂式 • (3)多臂悬挂式
第16页/共58页
•2.立柱式
• 这类机器人多采用回转型、俯仰型或曲伸型 • (1)单臂 • (2)双臂
第17页/共58页
•3.机座式
• 各种运动形式 • 均可设计成机座式
第42页/共58页
• 2)液压动力源
• 组成:a.直线液压缸
ቤተ መጻሕፍቲ ባይዱ

b.旋转液压缸
单杆活塞液 压缸

c.电液伺服阀

d.液压源及各种辅助阀
• 优点:
• 缺点:
旋转液 压缸
电液压力流量 伺服阀
第43页/共58页
• 3)气压驱动
• 组成:a.直线气缸

b.旋转气缸

c.气源及各种阀门
• 优点:
• 缺点:
第44页/共58页
第55页/共58页
• 有关动力源和控制方面的性能指标
• (1)驱动方式和容量
• (2)程序存储容量
• (3)插补方式
• (4)编程方式
• (5)分辨率-操作机各轴可有效反应的最小距离或


第56页/共58页
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
升降运动:
升降缸体2、齿轮套筒6、回转台1整个一起升降运动
齿条活塞缸—升降缸机构图例:
2.回转与俯仰机身:
机器人手臂的俯仰运动,一般采用活塞 缸与连杆机构实现。手臂俯仰运动用的 活塞缸位于手臂的下方,其活塞杆和手 臂用铰链连接好,缸体采用尾部耳环或 中部销轴等方法与立柱连接。
回转与俯仰机身图例:
电机5驱动轮1:通过V1、V2的不同速度控制小车的 移动方向,同时,转向叉3自动地转向正确的方向。 此时轮2受到地面的摩擦而滚动。
电机6驱动轮2:由电机6驱动,小车的方向由专用电 机7驱动转向叉实现。此时轮1自由滚动。
缺陷:施加在角落的力容易产生使机器人翻倒,
对负载有一定的限制。
机器人机身及行走机构介绍(PPT38页)
之间通过平键和螺钉固定连接,保证定片的位置确定。
升降运动:
活塞1下腔进油→活塞推动机身沿花键轴上升 活塞1上腔进油→活塞推动机身沿花键轴下降
直线运动液压缸—摆动液压缸机构图例:
油口
油口
问题:
1、摆动液压缸的动片与缸的 什么部件相连?机械臂将与摆 动液压缸的什么部件相连?
2、为什么采用长度较短的花 键套导向?
二、机身典型结构
1.回转与升降运动机身(1):
链轮—液压缸机构:
构成:
主要由链轮机构、液压缸机构、机身本体部 分构成。且升降机构位于转动机构的上方。
工作原理:
回转运动:
通过液压缸活塞的移动→带动链条的移动→链轮 的转动→机身的转动
升降运动:
活塞的上下移动→带动机身的上下升降
链轮—液压缸机构图例: 每个液压缸
3.各种坐标类型机身运动方案设计(3):
关节坐标式机器人:
这种类型的机器人 主体结构的三个自 由度均为回转运动, 构成机器人的回转 运动、俯仰运动和 偏转运动。通常仅 把回转运动归结为 机身。
3.各种坐标类型机身运动方案设计(4):
直角坐标式机器人:
这种类型的机器人 主体结构具有三个 自由度且都是直线 运动。通常把升降 运动或水平移动的 自由度归为机身部 分。
适用范围:
最适合平地行走,不能跨越高度,不能爬 楼梯。
机器人机身及行走机构介绍(PPT38页)
机器人机身及行走机构介绍(PPT38页)
三轮行走机器人图例:
机器人机身及行走机构介绍(PP38页)
三轮行走机器人结构及驱动:
构成:三个车轮、转向叉、驱动装置等。 驱动方案:
只有一个油 口。
问题: 要使立柱作大于360°的旋转,对活塞 的行程有什么要求?
1.回转与升降机身(2):
直线运动液压缸—摆动液压缸机构:
构成:
主要由直线运动液压缸、摆动液压缸、花键导向轴、机身 本体等部分构成。
工作原理:
回转运动:
摆动液压缸进油→摆动缸动片7摆动→带动摆动缸套5摆动 由于花键轴3只起导向作用而不回转,摆动缸定片与花键轴
这种类型的机器人 主体结构通常具有 三个自由度:一个 回转运动(腰转) 及两个直线移动 (升降运动及手臂 伸缩运动)。腰转 运动及升降运动通 常由机身来实现。
3.各种坐标类型机身运动方案设计(2):
球面坐标式机器人:
这种类型的机器人主 体结构通常具有三个 自由度:绕垂直轴线 的回转运动(回转运 动)、绕水平轴线的 回转运动(俯仰运动) 及手臂的伸缩运动。 通常把回转及俯仰运 动归属于机身。
机器人机身及行走机构介绍(PPT38页)
四轮行走机器人:
机器人机身及行走机构介绍(PPT38页)
机器人机身及行走机构介绍(PPT38页)
5.履带式行走机器人:
特点:
可以在有些凸凹的地面上行走,可以跨越障 碍物,能爬梯度不太高的台阶。
没有自位轮,依靠左右两个履带的速度差转 弯,会产生滑动,转弯阻力大,且不能准确 地确定回转半径。
一、机身的自由度和运动
1.机身的自由度:
机身往往具有升降、回转及俯仰三个 自由度。
2.机身的运动:
由上面三个自由度可以组合成机身 五种运动形式。分别是:
回转运动; 升降运动;
回转—升降运动; 回转—俯仰运动; 回转—升降运动—俯仰运动。
3.各种坐标类型机身运动方案设计(1):
圆柱坐标式机器人:
机器人机身及行走机构介绍(PPT38页)
三、机器人行走机构
机器人机身及行走机构介绍(PPT38页)
机器人机身及行走机构介绍(PPT38页)
1.行走机构的构成:
机器人行走机构通常由驱动装置、传 动装置、位置检测装置、传感器、电 缆和管路等构成。
机器人机身及行走机构介绍(PPT38页)
机器人机身及行走机构介绍(PPT38页)
3、机身升降运动的行程和回 转运动角度取决于什么?
4、画出零件2的结构图。
花键轴与花键孔:
1.回转与升降机身(3):
齿条活塞缸—升降缸机构:
构成:
主要由升降缸体、齿条缸、齿轮套筒、固定立柱和升降回 转台等部分构成。
工作原理:
回转运动:
齿条缸的齿条活塞杆直线运动→齿轮套筒6回转运动→齿轮 套筒6 和升降缸体2及升降回转台1固联→升降回转台1 回转
3.固定轨道式机器人运动的实现:
机器人机身底座,安装在一个可移动 的拖板上,依靠丝杆螺母副的运动将 来自电机的旋转运动转化为直线运动。
机器人机身及行走机构介绍(PPT38页)
机器人机身及行走机构介绍(PPT38页)
4.车轮式行走机器人:
分类:
车轮式行走机器人通常有三轮、四轮、六 轮之分。它们或有驱动轮和自位轮,或有 驱动轮和转向机构,用来转弯。
机器人机身及行走机构介绍PPT课件
机器人机身及行走机构
主讲 周兰
机器人机身及行走机构介绍PPT课件
引言:
机器人机械结构由三大部分构成: 机身、手臂(含手腕)、手部。其 中机身又称立柱,是支承臂部的部 件。同时,大多数工业机器人必须 有一个便于安装的基础部件,这就 是机器人的基座,基座往往与机身 做成一体。有些机器人需要行走, 机身下面还会安装有行走机构。
2.行走机构的分类:
按运行轨迹分:
分为固定轨迹式和无固定轨迹式两种。固 定轨迹式主要用于工业机器人
按行走机构的特点分:
对于无固定轨迹机器人,可分为轮式、履 带式和步行式等。前两者与地面连续接触, 后者与地面为间断接触。
机器人机身及行走机构介绍(PPT38页)
机器人机身及行走机构介绍(PPT38页)
