PacketTracer进行无线网络基本配置

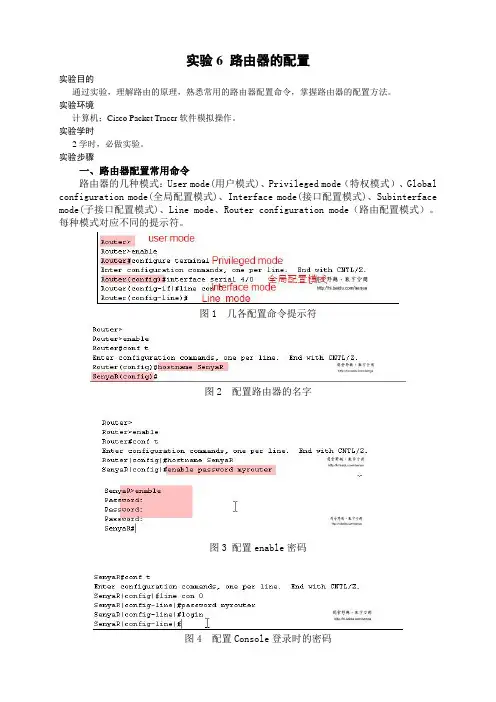

路由器的配置(使用Packet Tracer模拟)
实验6 路由器的配置实验目的通过实验，理解路由的原理，熟悉常用的路由器配置命令，掌握路由器的配置方法。
实验环境计算机；Cisco Packet Tracer软件模拟操作。
实验学时2学时，必做实验。
实验步骤一、路由器配置常用命令路由器的几种模式：User mode(用户模式)、Privileged mode（特权模式）、Global configuration mode(全局配置模式)、Interface mode(接口配置模式)、Subinterface mode(子接口配置模式)、Line mode、Router configuration mode（路由配置模式）。
每种模式对应不同的提示符。
图1 几各配置命令提示符图2 配置路由器的名字图3 配置enable密码图4 配置Console登录时的密码图5 查看路由器接口的IP配置信息图6 显示某个指定端口的详细信息二、配置单个的路由器（1）在界面中添加一个Router-PT-Empty，单击，选“物理”，关闭路由器电源，为该路由器添加一些模块，然后再打开电源。
（2）添加一台PC机，将其RS-232接口与路由器Console接口相连（3）进入PC机的超级终端，提示“continue with configuration dialog？[yes/no]：”时输入no回车，进入Router>用户模式（4）进入特权模式enable回车，进入全局配置模式config t回车（5）命名：Router（config）#hostname ***回车（6）特权模式密码：Router（config）#enable password ***回车（7）设置IP地址：Router（config-if）#ip address ***回车总结：实验中遇到什么问题，是否解决，如何解决的？。
Packet-Tracer无线网络设计
计算机科学与工程学院学生实验报告专业班级学号姓名课程名称新一代网络技术课程类型专业必修课实验名称实验四Packet-Tracer无线网络设计实验目的：1.认识Packet Tracer 。
2.学习使用Packet Tracer进行拓扑的搭建。
3.学习使用Packet Tracer对设备进行配置，并进行简单的测试。
实验内容：在ISP背后接了一台DNS服务器与一个WWW服务器，现在Router1模拟公司的路由器，在公司的路由器背后接了一台t300n的无线路由器，下面4台PC，通过添加了无线网卡，连接到无线路由器上，然后通过公司内部的路由器访问外面的WWW服务器。
拓扑图如下：ISP(config)#int s0/0/0ISP(config-if)#ip add 202.1.1.2 255.255.255.0ISP(config-if)#no shut%LINK-5-CHANGED: Interface Serial0/0/0, changed state to upISP(config-if)#clock rate 64000ISP(config-if)#exit%LINEPROTO-5-UPDOWN: Line protocol on Interface Serial0/0/0, changed state to up ISP(config)#int fa0/0ISP(config-if)#ip add 202.2.2.2 255.255.255.0ISP(config-if)#no shut%LINK-5-CHANGED: Interface FastEthernet0/0, changed state to up%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0, changed state to up ISP(config-if)#int fa0/1ISP(config-if)#ip add 202.3.3.3 255.255.255.0ISP(config-if)#no shut%LINK-5-CHANGED: Interface FastEthernet0/1, changed state to up%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/1, changed state to up ISP(config-if)#exitISP(config)#3.配置dns服务器：4.配置WWW服务器：5.Internet那个接口上的配置：6.进入“Wireless”无线配置：Network Mode：网络模式Mixed表示混合型，不管你是A/B/G那种类型都可以使用。
利用PacketTracer完成无线局域网配置实验
利用PacketTracer完成无线局域网配置实验一、实验目的1）掌握无线局域网的基本组成和设备连接关系2）学习使用无线路由器配置无线局域网的基本技能二、实验环境:1）运行Windows 2008 Server/XP/7操作系统的PC一台。
2）每台PC运行程序CISCO公司提供的PacketTracer版本5.3.0。
三、实验内容1）构建虚拟Internet路由器及互联网Web服务器2）部署实验网络并对网络设备进行配置3）验证无线连接并对实验网络进行分析4）学习使用无线路由器配置无线局域网的基本技能四、实验步骤通过PacketTracer搭建无线接入实验网络，网络拓扑如图1。
图11. 构建虚拟Internet路由器及互联网Web服务器在PacketTracer主界面中，添加2811路由器Router0和通用服务器Server0。
用自动选择端口方式连接Router0和Server0。
配置Router0：激活FastEthernet0/0，并配置静态IP地址12.0.0.254/24，如图2所示图2类似的，继续配置ROUTER0的端口FastEthernet0/1，并配置静态IP地址11.0.0.254/24,并激活端口。
配置服务器Server0。
在FastEthernet配置页，设置静态IP地址12.0.0.1/24。
在全局设置页面(Global→Settings)配置默认网关为12.0.0.254。
检查服务器的HTTP服务是否已开启（默认开启）。
此时可在服务器桌面标签下，打开命令行窗口并使用ping命令，测试服务器到路由器Router0的可达性。
配置无线路由器Wireless Router0在PacketTracer主界面中，添加型号为Linksys-WRT300N的无线路由器Wireless Router0。
此外，添加两台普通台式机PC0、PC1和普通笔记本电脑Laptop0。
在这里，我们的目标是，把位于本地网络的三台电脑(PC0、PC1和Laptop0)，通过无线路由器Wireless Router0联入Internet。

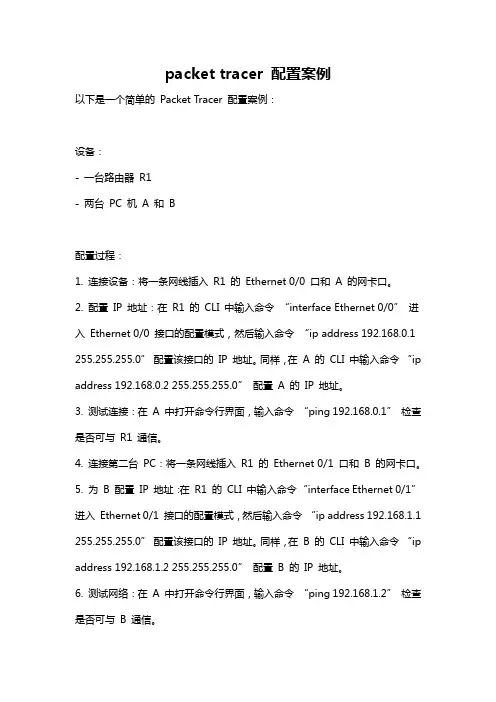

packet tracer 配置案例
packet tracer 配置案例以下是一个简单的Packet Tracer 配置案例：设备：- 一台路由器R1- 两台PC 机A 和B配置过程：1. 连接设备：将一条网线插入R1 的Ethernet 0/0 口和A 的网卡口。
2. 配置IP 地址：在R1 的CLI 中输入命令“interface Ethernet 0/0”进入Ethernet 0/0 接口的配置模式，然后输入命令“ip address 192.168.0.1 255.255.255.0”配置该接口的IP 地址。
同样，在A 的CLI 中输入命令“ip address 192.168.0.2 255.255.255.0”配置A 的IP 地址。
3. 测试连接：在A 中打开命令行界面，输入命令“ping 192.168.0.1”检查是否可与R1 通信。
4. 连接第二台PC：将一条网线插入R1 的Ethernet 0/1 口和B 的网卡口。
5. 为B 配置IP 地址：在R1 的CLI 中输入命令“interface Ethernet 0/1”进入Ethernet 0/1 接口的配置模式，然后输入命令“ip address 192.168.1.1 255.255.255.0”配置该接口的IP 地址。
同样，在B 的CLI 中输入命令“ip address 192.168.1.2 255.255.255.0”配置B 的IP 地址。
6. 测试网络：在A 中打开命令行界面，输入命令“ping 192.168.1.2”检查是否可与B 通信。
这个案例简单地介绍了如何通过Packet Tracer 配置一个简单的网络环境，并测试网络的连接情况。
当然，实际的网络配置需要更复杂的设置，但基本的配置过程差不多都是这个样子。
Packet Tracer for CCNA_实验——配置WLAN
Packet Tracer——WLAN
2008-10-04 23:29
CCNA640-802
一、配置实例拓扑图
图一
拓扑图的说明：Packet Tracer 5.0中无线设备是Linksys WRT300N 无线路由器，该无线路由器共有四个RJ45插口，一个WAN口，四个LANEthernet口；计算机都配置有无线网卡模块，需要我们手动添加该无线网卡模块。
计算机添加了无线网卡后会自动与Linksys WRT300N相连。
在上图中，我另添加了一台计算机与无线路由器的Ethernet端口相连，对Linksys WRT300N进行配置。
以下是为计算机添加无网卡的步骤，先要关闭计算机电源：
图二移去计算机的中有线网卡，按箭头方向拖动
图三此时，插槽为空
图四拖动添加无线网卡
图五成功添加无线卡
二、配置Linksys WRT300N
配置pc3的ip地址与Linksys WRT300N (默认ip:192.168.0.1)在同一网段。
双击图一中的PC3，然后切换到“Desktop”选项卡：
图六
图七双击“Web Browser”图标运行web浏览器
图八以web的方式配置Linksys WRT300N
图九配置WLAN的SSID，无线路由器与计算机无线网卡的SSID相同
图十配置wep加密密钥
如果对WLAN有兴趣，可以更多地配置，使用更多的功能。

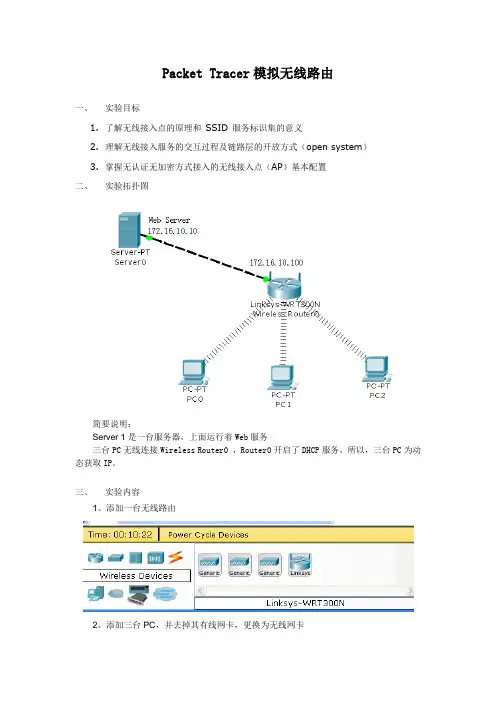

Packet_Tracer模拟无线路由
Packet Tracer模拟无线路由
一、实验目标
1.了解无线接入点的原理和SSID 服务标识集的意义
2.理解无线接入服务的交互过程及链路层的开放方式（open system）
3.掌握无认证无加密方式接入的无线接入点（AP）基本配置
二、实验拓扑图
简要说明：
Server 1是一台服务器，上面运行着Web服务
三台PC无线连接Wireless Router0 ，Router0开启了DHCP服务，所以，三台PC为动态获取IP。
三、实验内容
1、添加一台无线路由
2、添加三台PC，并去掉其有线网卡，更换为无线网卡
1）关闭电源，点击那个红色按钮
2）将有线网卡拖拽到配件区域
3）将Linksys-WMP300N拖拽到有线网卡区4）重新开启电源
配置好了如下图
三台PC都配置好，我们会看到多了很多波线，表示已经连接到了无线路由
此时我们在任意一台PC上执行IPCONFIG命令
发现已经自动获取了IP 地址，证明与无线路由通信正常。
在任意一台PC 上，打开浏览器Web Browser
在地址栏中输入192.168.0.1，弹出的登录窗口中用户名和密码都是admin
登录后就看到亲切的Web管理界面了，现在就可以进行相关配置了。
利用PacketTracer完成无线局域网配置实验
利用PacketTracer完成无线局域网配置实验一、实验目的1）掌握无线局域网的基本组成和设备连接关系2）学习使用无线路由器配置无线局域网的基本技能二、实验环境:1）运行Windows 2008 Server/XP/7操作系统的PC一台。
2）每台PC运行程序CISCO公司提供的PacketTracer版本5.3.0。
三、实验内容1）构建虚拟Internet路由器及互联网Web服务器2）部署实验网络并对网络设备进行配置3）验证无线连接并对实验网络进行分析4）学习使用无线路由器配置无线局域网的基本技能四、实验步骤通过PacketTracer搭建无线接入实验网络，网络拓扑如图1。
图11. 构建虚拟Internet路由器及互联网Web服务器在PacketTracer主界面中，添加2811路由器Router0和通用服务器Server0。
用自动选择端口方式连接Router0和Server0。
配置Router0：激活FastEthernet0/0，并配置静态IP地址12.0.0.254/24，如图2所示图2类似的，继续配置ROUTER0的端口FastEthernet0/1，并配置静态IP地址11.0.0.254/24,并激活端口。
配置服务器Server0。
在FastEthernet配置页，设置静态IP地址12.0.0.1/24。
在全局设置页面(Global→Settings)配置默认网关为12.0.0.254。
检查服务器的HTTP服务是否已开启（默认开启）。
此时可在服务器桌面标签下，打开命令行窗口并使用ping命令，测试服务器到路由器Router0的可达性。
配置无线路由器Wireless Router0在PacketTracer主界面中，添加型号为Linksys-WRT300N的无线路由器Wireless Router0。
此外，添加两台普通台式机PC0、PC1和普通笔记本电脑Laptop0。
在这里，我们的目标是，把位于本地网络的三台电脑(PC0、PC1和Laptop0)，通过无线路由器Wireless Router0联入Internet。
实验一 路由器基本命令配置(基于Cisco Packet Tracer仿真实验)
实验一路由器基本命令配置一、实验目的1、掌握路由器各种模式的切换；2、掌握路由器不同登陆方式口令的设置；3、掌握端口IP地址设置等常用命令的使用。
二、实验环境三、实验步骤1、按照实验拓扑图，使用交叉网线连接PC1与路由器RTA的fa0/0端口。
2、打开路由器RTA电源，启动路由器，观察路由器启动信息，提示是否进入系统配置对话框。
System Bootstrap, Version 12.1(3r)T2, RELEASE SOFTWARE (fc1)Copyright (c) 2000 by cisco Systems, Inc.cisco 2621 (MPC860) processor (revision 0x200) with 60416K/5120K bytes of memory Self decompressing the image :########################################################################## [OK] Restricted Rights LegendUse, duplication, or disclosure by the Government issubject to restrictions as set forth in subparagraph(c) of the Commercial Computer Software - RestrictedRights clause at FAR sec. 52.227-19 and subparagraph(c) (1) (ii) of the Rights in Technical Data and ComputerSoftware clause at DFARS sec. 252.227-7013.cisco Systems, Inc.170 West Tasman DriveSan Jose, California 95134-1706Cisco Internetwork Operating System SoftwareIOS (tm) C2600 Software (C2600-I-M), Version 12.2(28), RELEASE SOFTWARE (fc5) Technical Support: /techsupportCopyright (c) 1986-2005 by cisco Systems, Inc.Compiled Wed 27-Apr-04 19:01 by miwangcisco 2621 (MPC860) processor (revision 0x200) with 60416K/5120K bytes of memory .Processor board ID JAD05190MTZ (4292891495)M860 processor: part number 0, mask 49Bridging software.X.25 software, Version 3.0.0.2 FastEthernet/IEEE 802.3 interface(s)32K bytes of non-volatile configuration memory.63488K bytes of ATA CompactFlash (Read/Write)--- System Configuration Dialog ---Continue with configuration dialog? [yes/no]:实验结果分析：3、在路由器RTA上，输入no，并按回车键，进入路由器用户模式。
packettracer路由器的基本命令
packet tracer路由器的基本命令一、实验环境搭建添加一个模块化的路由器，单击Pack et Tracer5.0的工作区中刚添加的路由器，在弹出的配置窗口上添加一些模块：图一默认情况下，路由器的电源是打开的，添加模块时需要关闭路由器的电源，单击图一箭头所指的电源开关，将其关闭，路由器的电源关闭后绿色的电源指示灯也将变暗。
图二添加所需要的模块在“MODULE S”下寻找所需要的模块，选中某个模块时会在下方显示该模块的信息。
然后拖到路由器的空插槽上即可。
图三各种模块添加完成，打开路由器的电源图四添加一计算机，其RS-232与路由器的Con sole端口相连图五用计算机的终端连接路由器图六实验环境搭建完成二、配置单个的路由器路由器的几种模式：User mode(用户模式)、Privil egedmode（特权模式）、Global config urati on mode(全局配置模式)、Interf ace mode(接口配置模式)、Subint erfac e mode(子接口配置模式)、Line mode、Router config urati on mode （路由配置模式）。
每种模式对应不同的提示符。
图七几各配置命令提示符图八配置路由器的名字图九配置enab le密码图十配置Cons ole登录时的密码图十一通过Cons ole端口登录到路由器需要输入密码图十二配置终端登录方式的密码默认情况下路由器中的各种密码以明文形式保存。
在全局配置模式下使用s ervic e passwo rd-encryp tion命令加密口令。
图十三查看路由器接口的IP配置信息首先要明白接口名称表示方式：接口类型接口数字标识/插槽数字标识，如Seria l 4/0表示该接口为串口，第一个插槽的第4个接口。
使用Cisco Packet Tracer之图解无线网络全网互联
使用Cisco Packet Tracer之图解无线网络全网互联昨天一位jack.d的网友，问到我这个问题，就这个问题写一篇文章帮助他解决一下这个小问题！希望能够对他有所帮助。
拓扑图如下：在这里，我们通过3560三层交换机做为核心交换机，在交换机上面的配置如下：Switch(config)#int vlan 1 Switch(config-if)#ip add192.168.0.1 255.255.255.0 Switch(config-if)#no shut Switch(config-if)#exit先给VLAN1配置一个DHCP，以便我们的PC2能够自动获取IP地址：Switch(config)#ip dhcp pool dhcpSwitch(dhcp-config)#network 192.168.0.0 255.255.255.0 Switch(dhcp-config)#default-router 192.168.0.1Switch(dhcp-config)#dns-server 61.139.2.69Switch(config)#ip dhcp excluded-address 192.168.0.1192.168.0.1 Switch(config)#ip dhcp excluded-address 192.168.0.254 192.168.0.254在这里VLAN1做为有线接入，而VLAN2呢做为无线接入，那么VLAN2配置如下：Switch(config)#vlan 2 Switch(config-vlan)#exitSwitch(config)#int fa0/1 Switch(config-if)#switchport mode acc Switch(config-if)#sw acc vlan 2 Switch(config-if)#exit Switch(config)#int vlan 2 Switch(config-if)#ip add192.168.1.1 255.255.255.0 Switch(config-if)#no shut Switch(config-if)#exitVLAN2也就是无线网络的IP自动获取地址Switch(config)#ip dhcp pool vlan2Switch(dhcp-config)#network 192.168.1.0 255.255.255.0 Switch(dhcp-config)#default-router 192.168.1.1Switch(dhcp-config)#dns-server 192.168.1.1Switch(dhcp-config)#exit Switch(config)#ip dhcpexcluded-address 192.168.1.1 192.168.1.1Switch(config)#ip dhcp excluded-address 192.168.1.254 192.168.1.254VLAN3就里面就放置我们无线APSwitch(config)#vlan 3 Switch(config-vlan)#exitSwitch(config)#int fa0/2 Switch(config-if)#sw mo accSwitch(config-if)#sw acc vlan 3 Switch(config-if)#exit Switch(config)#int vlan 3Switch(config-if)#ip add 192.168.2.1255.255.255.0Switch(config-if)#no shutSwitch(config-if)#exit Switch(config)#ip dhcp pool vlan3 Switch(dhcp-config)#network 192.168.2.0 255.255.255.0 Switch(dhcp-config)#default-route 192.168.2.1Switch(dhcp-config)#dns-server 192.168.2.1Switch(dhcp-config)#exit Switch(config)#ip dhcp ex Switch(config)#ip dhcp excluded-address 192.168.2.1 192.168.2.1 Switch(config)#exit Switch#那么我们先来看看PC2能否自动获取到IP地址呢？从上面我们可以看见，PC2通过有线接入的，能够自动获取到IP地址。
Cisco Packet Tracer路由器配置
上一页
下一页
返回本章首页
第4章
DTE
(数据终端设备)
广域网接入
常见的DTE与DCE之间 的连接标准：
★ EIA/TIA-232
★ V.35
DCE
服务供应商 (数据通讯设备)
上一页
上一页
下一页
返回本章首页
第4章
（9）删除路由表信息
ryl1 # show ip route （查看ryl1的静态路由配置） ryl1(config)#no ip route 172.16.3.0 255.255.255.0 172.16.2.2 （删除到目的网172.16.3.0静态路由。下一跳地址 172.16.2.2）
1） R 表示RIP协议，O 表示OSPF协议，S 表示静态路由协 议，C代表直接相连的网段；
2）172.16.1.0 /16：表示目标网段的IP地址和子网掩码； 3）[120/1]：120表示RIP协议的管理距离默认为120，1是该 路由的度量值，即跳数； 4） via ：经由的意思； 5）172.16.3.1 ：表示从当前路由器出发到达目标网的下一 跳点的IP地址； 6）00:00:24：表示该条路由产生的时间； 7）Serial0/0/0：表示该条路由使用的接口。
第4章
1、路由器的工作原理
2、配置静态路由 3、配置动态路由
上一页
下一页
返回本章首页
第4章
一、路由器的工作原理
路由器属于网络层设备，能够根据IP包头的信息， 选择一条最佳路径，将数据包转发出去，以实现不同网段 的主机之间的互相访问。
packet tracer的简单使用任务及要求
packet tracer的简单使用任务及要求Packet Tracer的简单使用Packet Tracer是一款由思科公司开发的网络模拟工具，它能够模拟真实的网络环境并实现网络设备的配置、交互和故障排除。
以下是Packet Tracer的简单使用任务及要求：任务一：创建网络拓扑要求：使用Packet Tracer创建一个包含至少两个设备（如路由器、交换机、PC 等）的网络拓扑。
确保设备之间能够正常通信。
任务二：配置设备要求：在网络拓扑中选择一个设备，进行基本的配置，包括：1. 赋予设备IP地址；2. 配置设备的hostname；3. 启用相应的接口，并为它们设置IP地址；4. 配置设备的登录密码；5. （可选）配置其他适用的参数，例如路由表、VLAN等。
任务三：测试网络连接要求：使用Packet Tracer中的终端模拟工具测试设备之间的连接，确保网络正常运行且各设备能够相互通信。
任务四：模拟故障排除要求：制造一个网络故障场景，例如断开某个连接或禁用某个接口。
然后，使用Packet Tracer模拟工具进行故障排除，修复该问题并恢复网络通信。
任务五：查看实时模拟结果要求：使用Packet Tracer的模拟功能，观察网络设备在特定配置下的工作状态，并学习网络通信过程中的交互流量。
通过完成以上任务，你将能够初步掌握Packet Tracer的基本用法。
这个过程将帮助你理解网络拓扑的构建和设备的配置，并培养故障排除的能力。
这对了解网络原理和网络运维非常有益。
注意：在进行以上任务时，请确保仅在合法的网络环境下进行操作。
请遵守合法、安全、道德的网络使用准则，并不要违反相关法规和隐私规定。
实验五用packet_Tracer进行路由器的配置
实验五 路由器的基本配置及应用实验目标●掌握路由器几种常用配置方法；●掌握采用Console线缆配置路由器的方法；●掌握采用Telnet方式配置路由器的方法；●熟悉路由器不同的命令行操作模式以及各种模式之间的切换；●掌握路由器的基本配置命令并应用；实验背景●你是某公司新进的网管，公司要求你熟悉网络产品，首先要求你登录路由器，了解、掌握路由器的命令行操作；●作为网络管理员，你第一次在设备机房对路由器进行了初次配置后，希望以后在办公室或出差时也可以对设备进行远程管理，现要在路由器上做适当配置。
技术原理●路由器的管理方式基本分为两种：带内管理和带外管理。
通过路由器的Console口管理路由器属于带外管理，不占用路由器的网络接口，其特点是需要使用配置线缆，近距离配置。
第一次配置时必须利用Console端口进行配置。
实验步骤一、按下图所示设备和连线，新建packet tracer拓扑图S2/0S2/0实验设备Router_PT 2台，具备以太网口和串口；PC 2台；交叉线；直通线说明：1、路由器与路由器相连：用DTE串口线或DCE串口线（串口线用于远程连接）。
（1）若选DTE串口线：则连线起点设备为DTE，连线终点设备为DCE。
（2）若选DCE串口线：则连线起点设备为DCE，连线终点设备为DTE。
注意：其中DCE需设置时钟频率。
2、计算机与路由器相连：按理论应该用直连线，该模拟软件需用交叉线；同时需要在路由器和PC机之间连一条配置线（console线：路由器端选择console口，PC机端选RS232口）2、对路由器进行配置，有两种路由器配置方法：1、配置模式（1）先配置第一个路由器的串口（此处按拓扑选择的是serial2/0）：双击路由器——>选“配置”——>选“接口配置”——>选serial2/0：将端口设置为“开启”；时钟速率设置为“64000”IP地址设置为：172.16.2.2子网掩码设置为：255.255.255.0（2）再配置第一个路由器的以太网口（此处按拓扑选择的是fastethernet0/0 ）：——>选fastethernet0/0 (路由器和PC的连接口)：将端口设置为“开启”；带宽自动，全双工IP地址设置为：172.16.3.1子网掩码设置为：255.255.255.0注意：其中（1）（2）的每一步，请大家关注每做一次选项时，屏幕下方“IOS”命令窗口中对应的路由器命令是什么，便于大家使用第二种配置方法“命令行配置”路由器时，不致于输错命令。
packettracer用户使用手册
Packet tracer用户使用手册Packet Tracer是一款由Cisco公司开发的网络模拟软件，它为网络初学者、专业技术人员以及Cisco认证考生提供了一个功能强大的、交互式的网络模拟环境，可以帮助用户进行网络设备的配置、故障排除以及网络设计等操作。
以下是Packet Tracer的用户使用手册：一、软件安装与界面1.下载并安装Packet Tracer软件。
在安装过程中，请遵循Cisco官方提供的安装指南。
2.打开Packet Tracer软件，您将看到一个模拟的网络拓扑界面。
在这个界面上，您可以添加各种网络设备，如路由器、交换机、计算机等。
二、设备添加与配置1.在Packet Tracer的设备列表中，选择您需要添加的设备，例如一台路由器，然后将其拖放到模拟界面上。
2.双击该设备，将进入设备配置界面。
在这里，您可以对该设备进行各种配置，如IP地址、路由设置、交换机端口等。
三、网络连接与故障排除1.在模拟界面上，您可以使用线缆将各个设备连接起来。
选择正确的端口，并在两个设备之间画线，即可建立连接。
2.如果您的网络连接出现问题，例如无法ping通某个设备，您可以在Packet Tracer的故障排除工具中进行分析。
这里提供了各种常见的故障排除工具，如ping、traceroute等。
四、网络设计与优化1.在Packet Tracer中，您可以根据实际需要设计各种网络拓扑结构，如星型、树型、环型等。
2.根据网络性能指标，例如吞吐量、延迟、丢包率等，对您的网络进行优化。
这里提供了各种优化工具，如QoS、流量控制等。
五、考试准备与评估1.Packet Tracer还提供了丰富的Cisco认证考试练习和模拟功能。
您可以在这里进行CCNA、CCNP等认证考试练习。
2.在进行考试准备时，您可以查看详细的题目解析和答案，以便更好地理解考题并提高应试能力。
3.Packet Tracer还提供了评估工具，您可以对自己的学习成果进行评估，以便更好地了解自己的学习进度和不足之处。
(完整word版)Cisco Packet Tracer实验5：CISCO 路由器基本配置
实验5:CISCO 路由器基本配置一、实验目的1、练习cisco 路由器端口的基本配置；2、初步了解静态路由协议二、实验环境：packet tracer 5.0三、实验步骤：拓扑结构图如下所示：配置过程：Router1：Router>enable /进入特权模式Router＃config t /进入配置模式Enter configuration commands， one per line。
End with CNTL/Z.Router（config)＃hostname yangyu /修改路由器名称yangyu（config)#int serial 0/0/0 /配置串口yangyu(config-if）#ip add 192.168。
2。
1 255.255.255。
0yangyu(config—if)＃clock rate 64000yangyu(config-if）＃no shut％LINK—5—CHANGED: Interface Serial0/0/0， changed state to downyangyu(config-if)#int fa0/0 /配置以太网接口yangyu（config-if）＃ip add 192.168.1.1 255.255。
255.0yangyu(config-if）＃no shut%LINK-5—CHANGED: Interface FastEthernet0/0, changed state to up%LINEPROTO—5-UPDOWN： Line protocol on Interface FastEthernet0/0, changed state to up yangyu（config）＃％LINK—5-CHANGED: Interface Serial0/0/0， changed state to upyangyu#config tEnter configuration commands, one per line。
03、路由器及其基本配置(Packet Tracer)
设备
连接路由器接口
崔小杰管理
Console
崔小杰文档
0
崔小杰应用
1
3）设置计算机的IP地址如下：
设备
接口
IP地址
子网掩码
默认网关
崔小杰管理
网卡
崔小杰文档
网卡
192.168.26.100
255.255.255.0
缺省
崔小杰应用
网卡
192.168.126.100
255.0
《组网技术》课程实验报告
专业：网络工程
班级：1120551
学号：26
姓名：崔小杰
日期：2026年6月26日
一、实验题目
路由器及其基本配置
二、实验目的
（1）掌握路由器的作用
（2）掌握路由器的工作原理及工作过程
（3）掌握路由器的几种访问方法
（4）掌握路由器的全局的基本配置
（5）掌握路由器端口的常用配置
三、实验内容及原理
路由器在工作时能够按照某种路由通信协议查找设备中的路由表。如果到某一特定节点有一条以上的路径，则基本预先确定的路由准则是选择最优（或最经济）的传输路径。由于各种网络段和其相互连接情况可能会因环境变化而变化，因此路由情况的信息一般也按所使用的路由信息协议的规定而定时更新。
四、实验拓扑图
五、实验步骤
1）添加路由器以及3台计算机，分别命名为“路由器_崔小杰”，“崔小杰管理”，“崔小杰文档”，“崔小杰应用”。
六、出现的问题及解决的方法
在进行对路由器的端口进行配置ip地址，没有进行端口的开启，导致端口没有显示配置信息。此外在通过console端口对路由器进行配置，不熟悉路由器的命令，通过查看书籍以及资料进行解决。
Cisco Packet Tracer路由器配置
Cisco Packet Tracer路由器配置本文档为Cisco Packet Tracer路由器配置的详细指南，以下章节将逐步介绍路由器的设置过程。
1：硬件连接1.1 连接路由器到计算机1.2 连接路由器到互联网2：路由器基本配置2.1 登录路由器控制台2.2 设置路由器名称2.3 配置路由器管理接口2.4 配置路由器远程访问2.5 配置DNS服务器3：网络设置3.1 创建VLAN3.2 配置VLAN接口3.3 配置子接口3.4 配置IP地址3.5 配置默认网关4：静态路由设置4.1 添加静态路由4.2 查看路由表5：动态路由设置5.1 启用动态路由协议5.2 配置动态路由协议参数6： NAT设置6.1 配置NAT池6.2 设置内外网接口6.3 配置端口地址转换7： ACL设置7.1 创建ACL规则7.2 应用ACL规则8： DHCP设置8.1 配置DHCP池8.2 启用DHCP服务器9： VPN设置9.1 配置VPN隧道9.2 配置IPSec参数10：防火墙设置10：1 配置防火墙规则10：2 启用防火墙附件：本文档不涉及附件。
法律名词及注释：1： VLAN（Virtual Local Area Network）：虚拟局域网，用于划分物理网络的逻辑部分。
2： IP地址（Internet Protocol Address）：用于在网络中唯一标识计算机或网络设备的数字序列。
3： DNS服务器（Domn Name System Server）：用于将域名解析成对应的IP地址的服务器。
4：静态路由（Static Routing）：手动配置的路由，不通过动态路由协议自动学习和更新。
5：动态路由（Dynamic Routing）：通过动态路由协议自动学习和更新的路由。
6： NAT（Network Address Translation）：网络地址转换，用于将私有IP地址转换为公共IP地址。
7： ACL（Access Control List）：访问控制列表，用于控制网络流量的访问权限。
packet tracer的简单使用
packet tracer的简单使用
Packet Tracer是一款由思科开发的网络模拟软件，可以帮助用
户进行网络设备的模拟和实验。
以下是Packet Tracer的简单使用步骤：
1. 打开Packet Tracer软件，进入主界面。
2. 在主界面左侧的设备列表中，选择需要使用的网络设备并将其拖动到模拟环境中。
3. 连接设备：使用线缆工具或直接点击设备进行连接。
点击线缆工具，然后按住起始设备上的端口，拖动到目标设备的端口上松开。
4. 配置设备：右键单击设备，选择"配置"选项。
在配置窗口中，可以设置设备的IP地址、子网掩码、默认网关、静态路由等。
5. 连接到设备并打开命令行界面：右键单击设备，选择"命令
行界面"。
在命令行界面中，可以输入命令进行设备的配置和
管理，例如ping测试、路由配置等。
6. 运行模拟：点击模拟按钮，然后通过实际操作设备或在命令行界面中输入命令来模拟和测试网络。
7. 保存和加载项目：点击"文件"，选择"保存项目"可以将当前
的模拟项目保存为.pkt文件。
而"加载项目"可以打开之前保存
的项目。
以上是Packet Tracer的简单使用步骤，通过使用Packet Tracer 可以轻松进行网络设备的模拟和实验。
Packet Tracer配PPPoE及家庭路由器教学文稿
P a c k e t T r a c e r配P P P o E及家庭路由器Packet Tracer配PPPoE及家庭路由器实验拓扑图如下：ISP路由器配置第一步：配置VPDN：Router>en Router#configConfiguring from terminal, memory, or network [terminal]? Enter configuration commands, one per line. End with CNTL/Z. Router(config)#hostname isp isp(config)#vpdn enableisp(config)#vpdn-group ISPisp(config-vpdn)#accept-dialinisp(config-vpdn-acc-in)#protocol pppoe% PPPoE config from vpdn-group is converted to pppoe-profile based config.% Continue PPPoE configuration under 'bba-group pppoe global'%LINEPROTO-5-UPDOWN: Line protocol on Interface Virtual-Access1, changed state to up% PPPoE config from vpdn-group is converted to pppoe-profile based config.% Continue PPPoE configuration under 'bba-group pppoe global'isp(config-vpdn-acc-in)#virtual-template 1% PPPoE config from vpdn-group is converted to pppoe-profile based config.% Continue PPPoE configuration under 'bba-group pppoe global'isp(config-vpdn-acc-in)#exitisp(config-vpdn)#exitisp(config)#第二步：配用户名密码数据库（可多配几个不同的用户名和密码）isp(config)#username admin password adminisp(config)#username test password 123456 //示例配的两个用户，也可只配一个第三步：配分配的IP地址池isp(config)#ip local pool ISP 220.10.0.10 220.10.0.100第四步：配模板接口isp(config)#inter virtual-Template 1isp(config-if)#ip unnumbered f0/0 //使用F0/0接口接入路由isp(config-if)#peer default ip address pool ISP//前面定义的IP地址池isp(config-if)#ppp authentication chap //设置验证方式AAA: Warning, authentication list default is not defined for PPP.第五步：配置F0/0接口isp(config-if)#inter f0/0isp(config-if)#pppoe enableisp(config-if)#ip add 220.10.0.1 255.255.255.0 //如仅内网通信可不配IPisp(config-if)#no shutdown%LINK-5-CHANGED: Interface FastEthernet0/0, changed state to up %LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0, changed state to upInternet设置：无线路由器设置：Dhcp设置：Wifi设置：打印机设置：笔记本设置：验证：通过PPPOE获取到IP地址Ping测试：台式机ping ISP路由器成功。
