康明斯柴油发动机工程机械数据单KT19-C&P&L450
康明斯发电机参数表
.美国康明斯发电机组系列康明斯在华投资逾一亿四千万美元，作为中国发动机行业最大的外国投资者，康明斯在中国拥有六家合资和独资制造企业，生产发动机、涡轮增压器、滤清器、发电机和发电机组等产品1个系列的康明斯发动机产品已经有8个系列按照康明斯全球统一的严格质量标准在中国生产。
基本特点：在中国研发制造的新产品（已获ISO9001质量体系认证)。
采用康明斯合资公司生产的柴油发动机和交流发电机，配备世界先进的控制系统，为一领先设计、专业生产、性能优异的柴油发电机组完美组合。
输出功率机组型号发动机型号电球型号机组尺寸重量(kg)(mm)KW Kva658 1143 4BT3.9G 28/32 35/40 1981×737×LSG24 JHS-C40JHS-C56687 1143 1981×40/45 50/56 737×LSG25 4BT3.9G1JHS-C68 63/68 50/55 783 1981×4BT3.9G2 LSG28 737×1143JHS-C80 73/80 58/64 4BTA3.9G1 864 737×1143 2242×LSG28JHS-C94 87.5/94 70/75 6BT5.9G1 737×2242×LSG32 1143 960JHS-C110 100/110 80/88 1143 2242×737×960 LSG32 6BT5.9G2JHS-C138 100/110 1296 1360 6BTAA5.9 LSG34.2 2655×864×125/138JHS-C138 **** **** 2655×864×LSG34 6CT8.3G 125/138 100/110JHS-C193 1296 1360 864×2655×LSG35 175/193 140/154 6CTA8.3GJHS-C225 1360 1296 2655×LSG41.1 160/180 200/225 6CTAA8.3G 864×JHS-C275 1055×3000×1625 NA T855G1 250/275 200/220 UCD274K/LSG43.1 2747JHS-C350 2747 1625 313/350 250/280 NTA855G2 HC1444E/LSG44.11055×3000×JHS-C388 1055×350/388 280/310 NTA855G4 LSG45.1 3000×1625 2747JHS-C413375/413300/330NTA855G7LSG45.151055×3000×16252747..3575 1727 3505×1245×HC1544C/LSG47.1 300/330 375/413 JHS-C413 KTA19G2 36681727HC1544C/LSG47.135051245450/500JHS-C500360/400KTA19G33668350512451727JHS-C550500/550HC1544D/LSG48.1400/440KTA19G4440/500JHS-C625KTAA19G5550/625LSG51LSG51450/500JHS-C625KTAA19G6563/625500/550KTAA19G7JHS-C688HC1544F-S/LSG52625/6887416KT38G4630500/550JHS-C68819052540625/600LSG527872600/660JHS-C82519052540750/825LV1634B LSG53KTA38G24630814919054630800/900 2540KTA38G3JHS-C900640/720LV1634C/LSG53.1800/880JHS-C11009116254046301905LV1634E/LSG55KTA38G51000/11001000/125091161100/13751905KTA38G746302540JHS-C1375LV1634G1000/112010016LV1634GJHS-C1400KTA50G31250/14002540190558501200/130011500254019055850KTA50G81500/1625HC1734FJHS-C1625.。
康明斯QSK19 MGRS介绍
维普资讯
町靠 性 。 高压 共轨 管上 还安装 ｒ压力 传感 器 ，压 力传感 器 向 ＥＣＭ提 供高 压油 轨 的压 力 信 号 。
３、 电控 喷 油 器 （如 下 图 ） 电控 喷 油器 是ＭＣＲＳ中最关 键和最 复杂
的部件 ，由 ＥＣＭ发 出的控制信 号 ，通 过控制 电磁 阀的开启和 关 闭 ，将高 压油 管 中的燃油 以最 佳 的喷油 定 时、喷油量 和喷 油率 喷入柴 油 机 的燃 烧 室 。 电控 喷 油器 的结 构基 本 相 似 ，都是 由于传 统喷油 器相似 的喷油嘴 、控 制 活塞 、控制 量孔 、控制 电磁 阀组成 ，下 图
排 放量 ，而 且油耗 也会增 加 。此 外 ，每 次喷 射 循环 后 高压 油管 内的残 压都 会发生 变化 ， 随之 引起不 稳定 的喷油 ，为 了解 决柴油 机这 个 燃 油 压 力 变 化 的 缺 陷 ， 康 明 斯 采 用 了 ＭＣＲＳ技术，由高 压油泵 把经 ＥＣＭ控 制 的高压 燃 油输 送到 公共油 轨 ，油轨 压力 大小与 发动 机 的转速 无关 ．ＥＣＭ通 过控 制喷 油器 电磁 阀 时 间来精确 控制 喷油 量和 喷油 正时，其 主要 优 点 有 ：
维普资讯
康 明斯 ＱＳ Ｋ １ ９ ＭＣＲＳ介绍
杨 辉 会
现代 先进 的柴油机 一般 采 用 电控 喷射 、 共 轨 、涡轮 增压 中冷等 技术 ，在排放 方面 已 取 得重大 突破 ，达 到 了相 当高 的水平 。以采 用先进 的 ＭＣＲＳ（模 块化 的共轨 燃油 系统 ）康 明斯 ＱＳＫ１９为例 ，该 发动 机作 为非 公路用 车 已完全满足 美国和 欧 ＩＴｉｅｒ ＩＩＩ排 放法 规 。 ＭＣＲＳ于二十 世 纪 ９０ 年 代 中后期 才正 式进 入 实用化 阶段 ， 目前在康 明斯 ＩＳＢ，ＱＳＫ１９／ ２３／３８／５０／６０／７８等发动机 上 已经 得到 了广 泛 的应 用 。

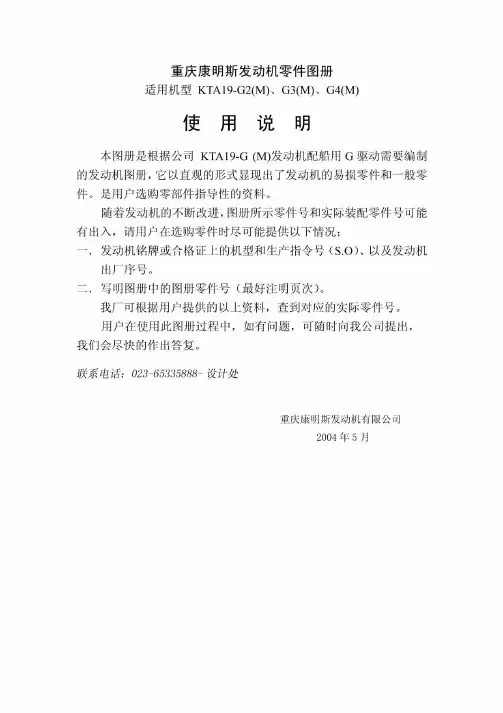

(仅供参考)康明斯K19G零件图册-1
图-01空气滤清器 Air Cleaner AC 4040表01空气滤清器 Air Cleaner AC 4040级别零件号图上标号零件名称 Part Name数量备注LV Part Number Ref No中文英文Req Remarks02 1257411T型卡箍CLAMP,T BOLT102 1403132T型卡箍CLAMP,T BOLT2023*******进气管TUBE,AIR INLET1023017002空气滤清器CLEANER,AIR1 (3018042)22空气滤清器芯ELEMENT,AIR CLEANER1(3165205)5空气滤清器壳HOUSHING,AIR CLEANER1 023*******空滤器盖CAP,AIR CLEANER1023*******管塞PLUG,PIPE1023********软管HOSE,ELBOW1023********软管HOSE,ELBOW1023********空滤器支架BRACKET,AIR CLEANER1023********T型螺栓卡箍CLMP,T BOLT1024067603箍带安装MTG,STRAPS103 698329六角螺母NUT,REGULER HEXAGON203 19722110空滤器箍带STRAP,AIR.CLEANER203S 1117六角螺栓SCREW,HEXAGON HEAD203S 6058弹簧垫圈WASHER,LOCK2023022323空滤器安装MTG,AIR CLEANER103 10302312六角螺栓SCREW,HEXAGON HEAD CAP403300008213平垫圈WASHER,PLAIN403S 21711六角厚螺母NUT,HEAVY HEXAGON4023022325空滤器支架安装MTG,SUPPORT103 10833016平垫圈WASHER,PLAIN403 20331018平垫圈WASHER,PLAIN203S 10914六角螺栓SCREW,HEXAGON HEAD CAP403S 14515六角螺栓SCREW,HEXAGON HEAD2级别零件号图上标号零件名称 Part Name数量备注LV Part Number Ref No中文英文Req Remarks 023007111附件驱动皮带轮HUB,TIMING1 0330073013附件驱动皮带轮HUB,TIMING103 1903974耐磨套SLEEVE WEAR102MP 4986发电机皮带轮安装PULLEY,ACCESSORY MTG1 0332002872键槽密封圈SEAL,KEYWAY103S 3161半园键KEY,PLAIN WOODRUFF1图03发电机皮带轮 Alterenator Pulley AD 4007级别零件号图上标号零件名称 Part Name数量备注LV Part Number Ref No中文英文Req Remarks 023*******发电机皮带轮PULLEY,ATLERNATOR1记录图04气缸体 Cylinder Block BP 4010BP 4016BP 4026表04气缸体 Cylinder BlockBP 4010BP 4016BP 4026 级别零件号图上标号零件名称 Part Name数量备注LV Part Number Ref No中文英文Req Remarks 023044517气缸体总成BLOCK,CYLINDER103 14741622碗形塞PLUG,EXPANSION203 17583024碗形塞PLUG,EXPANSION203300763217碗形塞PLUG,EXPANSION8033044516气缸体分总成BLOCK,CYLINDER104 6721114后主轴承定位销DOWEL ,REAR MAIN 204 12492115定位销DOWEL 204 2050213主轴承盖CAP,MAIN BEARING404 2050223主轴承盖CAP,MAIN BEARING104 2050233主轴承盖CAP,MAIN BEARING104 2050753主轴承盖CAP,MAIN BEARING104 20529827机油输油管TUBE,LUB OIL TRANSFER10430028342衬套BUSHING70430254828十二角螺栓SCREW,TWELVE POINT CAP140430445151气缸体BLOCK,CYLINDER1023028438气缸体安装BLOCK,CYLINDER MTG103 6844511带槽圆柱销PIN,GROOVE1203300847023管塞PLUG,PIPE103302545821管塞PLUG,PIPE103302546010管塞PLUG,PIPE2023028434气缸套组件KIT,LINER603301107639 O型密封圈SEAL,D RING103301466838 O型密封圈SEAL,D RING103308148940缝隙密封圈SEAL,OIL103400922037气缸套KIT,LINER1023200936活塞冷却喷嘴NOZZLE,PISTON COO603300751719活塞冷却喷嘴NOZZLE,PISTON COO1 301506720 O型密封圈SEAL,D RING103303382233带垫圈螺栓SCREW,CAPTIVE WAS1023013962气缸盖安装HEAD,CYLINDER MTG603 205059平垫圈NUT,HEAVY HEXAGON603303263338十二角螺栓WASHER,CYLINDER60330863629丁字压板SCREW,TWELVE POINT CAP2SCREW,CROSSHEAD ADJUSTCROSSHEAD,VALVE表04-1气缸体 Cylinder Head BP 4010BP 4016BP 4026级别零件号图上标号零件名称 Part Name数量备注LV Part Number Ref No中文英文Req Remarks 023007803惰齿轮安装IDLER,GEAR MTG203 130083止推轴承BEARING,THRUST203 20752718十二角螺栓SCREW,TWELVE POINT1033200772平垫圈WASHER,PLAIN103320211425惰轮轴SHAFT,IDLER1023028968飞轮壳安装HOUSING,FLYWHEEL MTG103 922613飞轮壳定位销DOWEL,FLYWEEL HOUSING203 172648矩形圈SEAL,RECTANGULAR RING14033096260矩形密封圈SEAL,RECTANGULAR RING103S 103 A7六角螺栓SCREW,HEXAGON HEAD1003S 1446六角螺栓SCREW,HEXAGON HEAD203S 60330弹簧垫圈WASHER,LOCK12023016717正时齿轮室板安装MTG,GEAR COVER103 7064512主定位销DOWEL PIN103 10295716定位销DOWEL,DIAMOND10330147664带垫螺栓SCREW,CAPTIVE WASHER CAP12033410141衬垫GASKET,COVER PIAT102 20737334凸轮轴端盖COVER,CAMSHAFT102MP 4981凸轮轴盖安装COVER CAMSHAFT MTG103301476636带垫螺栓SCREW,CAPTIVE WASHER CAP303304072235凸轮轴盖衬垫GASKET,CAMSHAFT COVER1图05中间齿轮 Idler Gear BP 4010BP 4016BP 4026级别零件号图上标号零件名称 Part Name数量备注LV Part Number Ref No中文英文Req Remarks 023004684凸轮轴中间齿轮GEAR,BUSHING CAM IDLER1 (3004599)2凸轮轴中间齿轮GEAR IDLER1(3004686)4衬套BUSHING1023004685水泵中间齿轮GEAR,BUSHING WTR IDLER1 (3004680)3水泵中间齿轮GEAR IDLER1(3004686)4衬套BUSHING1023007803惰齿轮安装IDLER,GEAR MTG203 1300835止推轴承BEARING,THRUST203 2075276十二角螺栓SCREW,TWELVE POINT10332007727平垫圈WASHER,PLAIN10332021141惰轮轴SHAFT,IDLER1记录级别零件号图上标号零件名称 Part Name数量备注LV Part Number Ref No中文英文Req Remarks 023418910曲轴总成CRANKSHAFT103 2069043半圆键KEY,WOODRUFF103 2072592曲轴齿轮GEAR,CRANKSHFT10334188981曲轴CRANKSHAFT102AR12270主轴瓦组SHELL,MAIN BEARIN1标准03 2051129止推轴承BEARING,THRUST403 2051404主轴瓦BEARING,MAIN5第23456上瓦03 2051505主轴瓦BEARING,MAIN5第23456下瓦03 2051606主轴瓦BEARING,MAIN2第17下瓦03 2051707主轴瓦BEARING,MAIN2第17上瓦02AR12271主轴瓦组SHELL,MAIN BEARIN1加厚0.10英寸03 2051129止推轴承BEARING,THRUST4032051414主轴瓦BEARING,MAIN5第23456上瓦032051515主轴瓦BEARING,MAIN5第23456下瓦032051616主轴瓦BEARING,MAIN2第17下瓦032051717主轴瓦BEARING,MAIN2第17上瓦02AR12272主轴瓦组SHELL,MAIN BEARIN1加厚0.20英寸03 2051129止推轴承BEARING,THRUST4032051424主轴瓦BEARING,MAIN5第23456上瓦032051525主轴瓦BEARING,MAIN5第23456下瓦032051626主轴瓦BEARING,MAIN2第17下瓦032051727主轴瓦BEARING,MAIN2第17上瓦02AR12273主轴瓦组SHELL,MAIN BEARIN1加厚0.30英寸03 2051129止推轴承BEARING,THRUST4032051434主轴瓦BEARING,MAIN5第23456上瓦032051535主轴瓦BEARING,MAIN5第23456下瓦032051636主轴瓦BEARING,MAIN2第17下瓦032051737主轴瓦BEARING,MAIN2第17上瓦30011969止推轴承BEARING,THRUST4加厚0.10英寸30011979止推轴承BEARING,THRUST4加厚0.20英寸级别零件号图上标号零件名称 Part Name数量备注LV Part Number Ref No中文英文Req Remarks 023065810摇臂总成LEVER,ROCKER603 16830616开槽调节螺栓SCREW,SLOTTED SET3033053476摇臂LEVER,ROCKER1042073447衬套BUSHING104208084铆钉RIVTE1 0434188576摇臂LEVER,ROCKER1033053477摇臂LEVER,ROCKER1042073449衬套BUSHING104208084铆钉RIVTE1 0434188598摇臂LEVER,ROCKER1033053478摇臂LEVER,ROCKER1041940375摇臂凹头SOCKET,ROCKER LEVER1042072264衬套BUSHING104208084铆钉RIVTE1 0434188583摇臂LEVER,ROCKER103S 21215六角螺母NUT,BEGULAR HEXAGON3033176773摇臂轴SHAFT,ROCKER LEVER104 20393311碗型塞PLUG,EXPANSION1 0431*******摇臂轴SHAFT,ROCKER LEVER102MP 5480摇臂安装LEVER,ROKER MTG603 2051282平垫圈WASHER PLAIN203 20539317十二角螺栓SCREW,TWELVE POINT CAP103 20539412十二角螺栓SCREW,TWELVE POINT CAP102MP 5479摇臂室安装HOUSING, ROCKER ARM MTG603 10860213六角螺栓SCREW,HEXAGON HEAD CA503 2051282平垫圈WASHER PLAIN6 03363083914摇臂室衬垫GASKET,RKR LEVER HOUSING103S 1251六角螺栓SCREW,HEXAGON HEAD CAP1图08凸轮从动件 Camshaft Follower BP 4010BP 4016表08凸轮轴从动件 Cam Follower BP 4010BP 4016级别零件号图上标号零件名称 Part Name数量备注LV Part Number Ref No中文英文Req Remarks 02AR10627 CE凸轮轴从动件FOLLOWER,CAMSHAFT6适用于03 2054391卡环RING,RETAINING2KTA19-G2(M)03AR10626轴和管塞SHAFT & PLUG1/G3(M)04 20522711碗形塞PLUG,EXPANSION204 20530110凸轮从动件轴SHAFT,CAM FOLLOWER1033039163 B凸轮从动件LEVER,CAM FOLLOWER104 2050684喷油凸轮从动件滚轮销PIN,CAM FOLLOWER104 205438滚轮锁紧钢丝LOCKWIRE,CAM ROL104 2135596凸轮轴从动件凹头SOCKET CAM FOLLOW10430168255凸轮从动件滚轮ROLLER,CAM FOLLOW10436553772喷油凸轮从动件分总成LEVER,CAM FOLLOWER1033039164 B凸轮从动件LEVER,CAM FOLLOWER204 2050718气门凸轮从动件滚轮销PIN,CAM FOLLOWER104 2054383滚轮锁紧钢丝LOCKWIRE,CAM ROL104 2135596凸轮轴从动件凹头SOCKET CAM FOLLOW10430168269凸轮从动件滚轮ROLLER,CAM FOLLOWER10436553787气门凸轮从动件分总成LEVER,CAM FOLLOW102MP 4987凸轮从动件安装FOLLOWER,CAMSHAFT603 12736219平垫圈WASHER,PLAIN203300288613凸轮从动件螺栓SCREW,CAMFOLLOWER203300299316定位环DOWEL,RING203S 60418弹簧垫圈WASHER,LOCK2023********凸轮从动件盖COVER CAMSHAFT402MP 5297凸轮从动件盖安装COVER,CAM FOLLOWER603S 60219平垫圈WASHER,PLAIN403301059614带垫圈螺栓SCREW,CAPTIVE WAS203304072117凸轮从动件衬垫GASKET,CAM FOL HOUSING103S 12615六角螺栓SCREW,HEXAGON HEAD CAP203S 60418弹簧垫圈WASHER,LOCK202 20549221推杆ROD,PUSH12023********喷油推杆ROD,PUSH6级别零件号图上标号零件名称 Part Name数量备注LV Part Number Ref No中文英文Req Remarks 023078180凸轮轴从动件FOLLOWER,CAMSHAFT6适用于03 2054391卡环RING,RETAINING2KTA19-G4(M) 033039164凸轮从动件LEVER,CAM FOLLOWER2 0440092488气门凸轮从动件滚轮销PIN,CAM FOLLOWER ROLLER104 2054383滚轮锁紧钢丝LOCKWIRE,TPT ROLLER PIN104 2135596凸轮轴从动件凹头SOCKET,CAM FOLLOWER1 0430168269凸轮从动件滚轮ROLLER,CAM FOLLOWER104 2050697气门凸轮从动件分总成LEVER,CAM FOLLOW1033078218轴和管塞SHAFT,CAM FOLLOWER104 20522711碗形塞PLUG,EXPANSION2 04307753810凸轮从动件轴SHAFT,CAM FOLLOWER1033081413凸轮随动件LEVER,CAM FOLLOWER104 2054383滚轮锁紧钢丝LOCKWIRE,TPT ROLLER PIN104 2135596凸轮轴从动件凹头SOCKET,CAM FOLLOWER1 0430621415凸轮从动件滚轮ROLLER,CAM FOLLOWER1 0430814112喷油凸轮从动件分总成LEVER,CAM FOLLOWER1 0430814124喷油凸轮从动件滚轮销PIN,CAM FOLLOWER102MP 4987凸轮从动件安装FOLLOWER,CAMSHAFT603 12736219平垫圈WASHER,PLAIN2 03300288613凸轮从动件螺栓SCREW,CAMFOLLOWER2 03300299316定位环DOWEL,RING203S 60418弹簧垫圈WASHER,LOCK2023********凸轮从动件盖COVER CAMSHAFT3 023********凸轮从动件盖COVER CAMSHAFT102MP 5297凸轮从动件盖安装COVER,CAM FOLLOWER503S 60219平垫圈WASHER,PLAIN4 03301059614带垫圈螺栓SCREW,CAPTIVE WAS2 03304072117凸轮从动件衬垫GASKET,CAM FOL HOUSING103S 12615六角螺栓SCREW,HEXAGON HEAD CAP203S 60418弹簧垫圈WASHER,LOCK2023077983凸轮轴从动件盖安装COVER,CAM FOLLOWER1 03304072117凸轮从动件衬垫GASKET,CAM FOL HOUSING1 03304083823带垫螺栓SCREW,CAPTIVE WASHER CAP2 03306056724带垫螺栓SCREW,CAPTIVE WASHER CAP2 03308837525支架BRACKET,VALVE102 20549221推杆ROD,PUSH12 023********喷油推杆ROD,PUSH6级别零件号图上标号零件名称 Part Name数量备注LV Part Number Ref No中文英文Req Remarks 023047549机油泵总成PUMP,LUBRICATING OIL1总成装配03 1485548定位销DOWEL 103 2050619机油泵垫片GASKET,LUB OIL PUMP103 20508010压力调节器柱塞PLUNGER,PRS REGULATOR103 205202齿轮与轴GEAR & SHAFT1 04304954312机油泵齿轮GEAR,LUB OIL PU MP104 20505211被动轮轴SHAFT,IDLER103 207279机油泵PUMP,LUBRICATING OIL104 7076013定位销DOWEL 104 205057机油泵体总成BODY,LUBRICATING OIL PUMP105 6952114衬套BUSHING205 20504915机油泵体BODY,LUBRICATING104 205077齿轮与轴GEAR & SHAFT1 0530*******机油泵齿轮GEAR,LUB OIL PU MP105 20506516机油泵驱动轴SHAFT,LUB PUMP D 104 20725217机油泵驱动齿轮GEAR,LUBRICATING OIL PUMP1033047548机油泵盖总成COVER,LUB OIL PUMP104 6952114衬套BUSHING2 04300995518机油泵盖COVER,LUB OIL PUMP1 03306241519压力调节器弹簧SPRING,COMPRESSION1 03320093420挡塞PLUG,RETAINER1 03308829121平垫圈WASHER,PLAIN103S 1264六角螺栓SCREW,HEXAGON HEAD CAP203S 1415螺栓SCREW,HEXAGON HEAD CAP103S 103 D6六角螺栓SCREW,HEXAGON HEAD CAP103S 6047弹簧垫圈WASHER,LOCK402MP 4973机油泵安装件PUMP,LUB OIL MTG103 2058981O型密封圈SEAL,ORING203 2071352矩形密封圈SEAL,RECTANGULAR1 0330105963带垫圈螺栓SCREW,HEXAGON HEAD CAP3级别零件号图上标号零件名称 Part Name数量备注LV Part Number Ref No中文英文Req Remarks 023047710摇臂室盖COVER,ROCKER ARM HSG303 21906516通气孔挡板BAF-FLE.BREATHER1 03300052817矩形弹性螺母NUT,SPRING2033046853摇臂室盖COVER,ROCKER LEVER1 04300859518曲轴箱通风器BREATHER,CRANKCASE1 04301039619摇臂室盖COLER,ROCKER LEVER1023*******摇臂室盖COVER,ROCKER LEVER3023010249摇臂室盖安装COVER VALVE MTG6 0330444135带垫螺栓SCREW,CAPTIVE WASHER1 0336291404摇臂室盖衬垫GASKET,ROCKER LEVER COVE103S 169 A1六角螺栓SCREW,HEXAGON HEAD CAP203S 602平垫圈WASHER,PLAIN203S 604弹簧垫圈WASHER,LOCK2023047205通风管TUBE,BREATHER103 438287抱箍CLAMP,HOSE603 633858隔套SPACER,WATER CONNECTION203 647759软管HOSE,PLAIN303 6794910夹子CLIP2 03301247512带垫螺栓SCREW,CAPTIVE WAS203 43828 A11抱箍CLAMP,HOSE2 03304683413通风管TUBE,BREATHER1 03304683814通风管TUBE,BREATHER1 03320031615普通软管HOSE,PLAIN1图12空气阻力指示器 Indicator Restriction CA 8048级别零件号图上标号零件名称 Part Name数量备注LV Part Number Ref No中文英文Req Remarks02 1789571空气阻力指示器INDICATOR,RESTRICTION1图13减振器 Vibration Damper DA 4014级别零件号图上标号零件名称 Part Name数量备注LV Part Number Ref No中文英文Req Remarks ０２ 2173221硅油减振器DAMPER,VIBRATION２０２32036946曲轴皮带轮PULLEY,CRANKSHAFT１０２MP45209减振器安装DAMPER,VIBRATION MTG１０３ 2050593平垫圈WASHER,CYLINDER６０３ 2068814十二角螺栓SCREW,TWELVE POINT６０３ 2100282十二角螺栓SCREW,TWELVE POINT６０３S 6085弹簧垫圈WASHER,LOCK６图14发动机导线 Engine Wiring EC 408级别零件号图上标号零件名称 Part Name 数量备注LV Part Number Ref No中文英文Req Remarks 023*******油压传感器TRANSDUCER1023*******温度传感器TRANSDUCER2023*******导线HARNESS,WIRING1023064824导线安装MTG,WRIE HARNSS103 684256夹子CLIP103 1087228夹箍CLIP503 1803729夹子CLIP402 2013517卡箍CLIP5图15油压报警开关 Low Oil Pressure Switch EC 8273级别零件号图上标号零件名称 Part Name数量备注LV Part Number Ref No中文英文Req Remarks ０２30563441油压报警开关SWITCH,PRESSURE１图16水温报警开关 Coolant Temperature Switch EC 8725级别零件号图上标号零件名称 Part Name数量备注LV Part Number Ref No中文英文Req Remarks 023*******水温报警开关SWITCH,TEMPERATURE1图18发电机 Alternator EE 8080级别零件号图上标号零件名称 Part Name数量备注LV Part Number Ref No中文英文Req Remarks 023*******交流发电机ALTERNATOR1记录表20齿轮室盖安装 Mtg,Gear Cover EM 4714级别零件号图上标号零件名称 Part Name数量备注LV Part Number Ref No中文英文Req Remarks 023062488齿轮室盖安装COVER,GEARMOUNTI103 2053753十二角螺栓SCREW,TWELVE POINT CAP10330105954带垫圈螺栓SCREW,CAPTIVE WAS30330124765带垫螺栓SCREW,CAPTIVE WAS10330428906六角螺栓SCREW,HEXAGON HEAD CAP110330746907齿轮室盖衬垫GASKET,GEAR COVER10332011288六角螺母NUT,REGULAR HEXG403S 199 B1六角螺栓SCREW,HEXAGON HEAD CAP703S 6042弹簧垫圈WASHER,LOCK12表21仪表箱 Instrument Panel EP 408级别零件号图上标号零件名称 Part Name数量备注LV Part Number Ref No中文英文Req Remarks 023********仪表板支架BRACKET,INSTRUMENT PANEL1023039974隔振体ISOLATOR,ENCLOSURE10330338001平垫圈WASHER,PLAIN80330350832减振垫ISOLATOR,VIBRATION80330350843减振垫ISOLATOR,VIBRATION803316593718六角螺母NUT,REGULAR HEXG20331752394锁紧螺母NUT,LOCK7024061529仪表箱支架BRACKET,ENCLOSURE10330348246安装隔套SPACER,MOUNTING10340610247仪表板支架BRACKET,INSTRUMENT PANEL10331755768六角螺栓SCREW,HEXAGON HEAD303S 6045弹簧垫圈WASHER,LOCK3024061530仪表板支架BRACE,ENCLOSURE LOWER103406102511仪表板支架BRACE,ENCLOSURE PANEL103S 106 C9六角螺栓SCREW,HEXAGON HEAD203S 60410弹簧垫圈WASHER,LOCK2023056413仪表箱ENCLOSURE103303513213导线HARNESS,WIRING103305301014仪表箱ENCLOSURE1033056393线路扳及安装BOARD,ENGINE CIRCUIT104 7064615锁紧螺母NUT,LOCK40412800616平垫圈WASHER,PLAIN404305306517线路扳BOARD,CIRCUIT1表22仪表板 Instrument Panel EP 8030级别零件号图上标号零件名称 Part Name数量备注LV Part Number Ref No中文英文Req Remarks 023062654仪表板PANEL,ENGINE INSTRUMENT103 706461锁紧螺母NUT,LOCK403 1042152跳动式开关SWITCH,TOGGLE103 1280063平垫圈WASHER,PLAIN40330151054电位器POTENTIOMETE10330152325压力表GAUGE,PRESSURE10330152336温度表GAUGE,TEMPERATURE10330152347温度表GAUGE,TEMPERATURE10330152358电压表VOLTMETER103303173415转速表TACHOMETER10330349539断电器BREAKER,CIRCUIT103303576610小时计HOURMETER103305304411导线HARNESS,WIRING103305306012线路板BOARD,CIRCUIT103305307713仪表板PANEL,INSTRUMENT103305606014铆钉RIVET3图23磁力开关 Magnetic Switch ES 8029级别零件号图上标号零件名称 Part Name数量备注LV Part Number Ref No中文英文Req Remarks 023*******电磁开关SWITCH,MAGNETIC1023052529磁力开关安装件SWITCH,MAGNETIC103S 2242六角厚螺母NUT,HEAVY HEXAGON JAM403S 6003弹簧垫圈WASHER,LOCK403S 6314平垫圈WASHER,PLAIN403 2044935减振垫SCREW,HEXAGON HEAD20330624836安装支架BRACKET,MAGNETIC1记录６级别零件号图上标号零件名称 Part Name数量备注LV Part Number Ref No中文英文Req Remarks 02AR13274燃油滤清器FILTER,FUEL1 0333158432燃油滤清器FILTER,FULE2 0334187631燃油座HEAD,FUEL FILTER102MP45194燃油滤清器支架安装BRACKET,FUEL FILTER MTG1 0332013945滤清器支架BRACKET,FILTER103S 103 D4六角螺栓SCREW,HEXAGON HEAD CAP403S 1203六角螺栓SCREW,HEXAGON HEAD CAP403S 6046弹簧垫圈WASHER,LOCK8图25燃油滤清器管路 Fuel Tubing FF 4704级别零件号图上标号零件名称 Part Name数量备注LV Part Number Ref No中文英文Req Remarks02 1298592联接管弯头ELBOW,MALE UNION102 1298663阳性接头UNION,MALE102AS10018 SS1软管HOSE,FLEXIBLE1记录图26飞轮壳 Flywheel Housing FH 4018。
康明斯400KW柴油发电机组型号KTA19-G4技术规格参数资料
康明斯400KW柴油发电机组技术规格参数资料康明斯400KW柴油发电机组主要电气性能指标：电压（Voltage）频率（Frequency）稳态偏差% 瞬态偏差%调制%恢复时间s频率降%稳态频率带%瞬态偏差恢复时间s≤±2.5 -20～+25 0.3 ≤6 ≤5 ≤1.5 -10～+12 ≤5电压调节范围（Voltage Range）:空载电压整定范围为95%~105%额定电压翼中电站康明斯400KW柴油发电机组说明：1.翼中电站常规机组指电压400V，频率50Hz，保护型机组。
2.上述机组可根据用户需要，做成保护型手动并车、自动并车、自启动、自启动自切换等功能。
翼中康明斯系列柴油发电机组翼中电站系列机组采用翼中康明斯系列电站柴油机作为动力，选配马拉松或麦格特系列无刷励磁发电机及控制屏组成。
机组具有调压精度高、动态性能好、电压波形畸变小、效率高、工作可靠、使用寿命长、经济性能好等特点。
有可并联、并网的产品，若有要求也可制成自启动或自启动自切换机组。
质量保证：所提供的翼中电站柴油发电机组是能严格按照柴油机的国际质量标准ISO8528（国标GB2820-97）进行生产和检测的厂家之一，翼中电站机组产品均已通过ISO9001国际质量体系认证，翼中电站机组平均无故障工作时间均超过2000小时，可确保满足客户的各种使用要求。
保修期：翼中电站柴油发电机组自交货之日起计算，一年或1000工作小时（以先到为准），一切因产品本身质量问题或原材料选用不当而致的机组故障，均由翼中电站负责。
康明斯400KW柴油发电机组主要技术数据*以上参数仅供参考，如有更改恕不另行通知。
K19发动机介绍
2020/2/29 16
2020/2/29
17
康明斯重庆培训中心
重庆康明斯产品介绍
KT(A)38/50系列发动机
* 发动机型式:
V型12/16缸，四冲程，直喷式
* 吸气方式:
废气涡轮增压; 进气中冷
* 缸径x冲程:
159 x 159 mm
* 发动机排量:
38/50 L (2300/3067 立方英寸)
2020/2/29 15
康明斯重庆培训中心
重庆康明斯产品介绍
KT(A)19系列发动机
* 发动机型式:
直列六缸，四冲程，直喷式
* 吸气方式:
废气涡轮增压; 进气中冷
* 缸径x冲程：
159 x 159 mm
* 发动机排量:
19 L (1150 立方英寸)
* 发动机功率:
336－522 kW ( 450－700 ph )
22
康明斯重庆培训中心
重庆康明斯产品介绍
2020/2/29
排气冲程：
在排气冲程中，进气门关闭，排气门打开，活塞向 上运动。上行的活塞迫使燃烧室中燃烧过的废气通过打 开的排气门口排到排气歧管中，驱动增压器后排入大气 中。
发动机正常运转取决于两点：
首先是压缩以供点火；其次是将适量的燃油在适当 的时间喷入汽缸中。
2020/2/29
42
康明斯重庆培训中心
进气管
发动机外围零部件
2020/2/29
随动室
燃油管路
空压机
燃油泵
机油滤清器
燃油滤清器
43
康明斯重庆培训中心
出水管
发动机外围零部件
2020/2/29
摇臂室
增压器进油管 增压器回油管

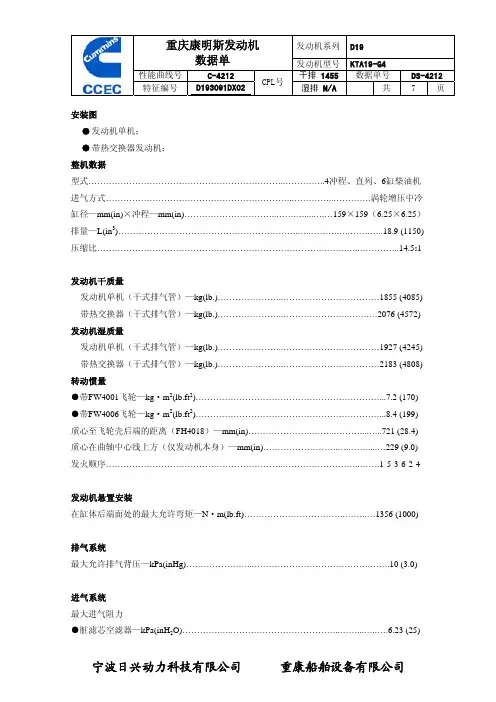

重庆康明斯柴油发动机维修KTA19-G4数据单
冷却系统
冷却水容量 仅发动机—L(U.S.gal.)………………………. 带HX4703散热器—L(U.S.gal.)……………..
干式排气管 30 （8.0） 66 （17.5）
湿式排气管 N.A. N.A.
发动机外部最大冷却水阻力
1800r/min—kPa(PSI)………………………………...………………...……..……..…....69 (10)
转动惯量 ●带FW4001飞轮—kg·m2(lb.ft2)………………………………………………………...7.2 (170) ●带FW4006飞轮—kg·m2(lb.ft2)………………………………………………………...8.4 (199) 质心至飞轮壳后端的距离（FH4018）—mm(in)………………….……..………...…...721 (28.4) 质心在曲轴中心线上方（仅发动机本身）—mm(in)……………………..…..……....…229 (9.0) 发火顺序……………………………………………………..……………………..…….1-5-3-6-2-4
发动机干质量 发动机单机（干式排气管）—kg(lb.)…………………..……………………………1855 (4085) 带热交换器（干式排气管）—kg(lb.)…………………..…………………..…….…2076 (4572)
发动机湿质量 发动机单机（干式排气管）—kg(lb.)…………………..……………………………1927 (4245) 带热交换器（干式排气管）—kg(lb.)…………………..……………………………2183 (4808)
HX4703热交换器进口处的最大压力—kPa(PSI)……………………………………….....345 (50)
康明斯KTA19—C525发动机正时齿轮安全拆卸法
出版 社 ． １ ９ ８ １
图 ４ 正 时 齿 被 拉 出
［ ３ ］ 栾琪 文． 现 代汽 车 维修 企业 管理 实务 ［ Ｍ］ ． 北京 ： 机
ｔ ｙ ｂ ｙ ｈ ｙ ｄ ｒ ａ ｕ ｌ ｉ ｃ ｄ ｉ ｓ ａ ｓ ｓ ｅ ｍｂ ｌ ｙ ，ｄ ｉ ｓ ａ ｓ ｓ ｅ ｍｂ ｌ ｙ ｉ ｓ ｃ ｏ ｎ ｖ ｅ ｎ ｉ ｅ ｎ ｔ ，ｓ ａ ｆ ｅ，ｒ ｅ ｌ ｉ ａ ｂ ｌ ｅ ．
Ｋ ｅ ｙ ｗ ｏ ｒ ｄ ｓ ： ｅ ｎ ￣ｎ ｅ ；ｔ ｉ ｍｉ ｎ ｇ ｇ ｅ ａ ｒ ；ｓ ｆｅ ａ ｔ ｙ ； ｒ ｅ ｍｏ ｖ ｉ ｎ ｇ
总第 ６ ７期
开
锐， 肖 挺： 康 明斯 Ｋ Ｔ Ａ １ ９ －Ｃ ５ ２ ５发 动机 正 时 齿轮 安 全 拆 卸 法
・２ ９・
现 采用 液 压安 全 拆 卸 法 。先 根 据正 时 齿 轮 的
外形 ， 制作 两个 半 圆套 ４， 两 个 半 圆套 把 正 时 齿 轮
３ 小 结
在液 压拆卸 中 ， 油液 压 力达 １ ３ ＭＰ ａ ， 拆卸 后 测
ｇ ｅ ａ ｒ ａ ｎ ｄ ｔ ｈ ｅ ｅ ｎ ｄ ｏ ｆ ｈｅ ｔ ｉ ｎ ｔ ｅ ｒ ｆ ｅ ｒ ｅ ｎ ｃ ｅ ｉ ｆ ｔ ｏ ｆ Ｏ ． ０ ５—０ ． ０ ７ ｍｍ ， ｕ ｓ ｉ ｎ ｇ ｈｅ ｔ ｇ ｅ ｎ ｅ ｒ ａ ｌ ｍｅ ｔ ｈ ｏ ｄ ｓ ｔ ｏ ｃ ｏ ｍｐ ｌ ， 我 单 位共 拆 卸 曲轴 、 正 时齿 轮达 １ ５件 ， 节 约 了修 理成本 ， 并且在拆卸时， 没有 发 生 一起 安 全 事故 ， 为 我公 司 目前 应 对 矿石 市场 价 格下 行 ， 需 全 方 位降 本增 效 、 安 全生 产 ， 作 出显 著 的成 绩 。
K19-发动机服务介绍培训
2009年5月修订
47
康明斯东亚培训中心
2009年5月修订
48
康明斯东亚培训中心
2009年5月修订
49
康明斯东亚培训中心
2009年5月修订
50
康明斯东亚培训中心
2009年5月修订
51
康明斯东亚培训中心
2009年5月修订
52
康明斯东亚培训中心
2009年5月修订
53
康明斯东亚培训中心
2009年5月修订
顶部水箱最低允许温度：
70 C
压力盖的推荐最小压力：
50kPa
2009年5月修订
6
康明斯东亚培训中心
K19发动机技术规范
进气系统 最大进气阻力 –干净的空气滤清器芯： –脏的空气滤清器芯：
380 mm H2O [15 in H2O] 635 mm H2O [25 in H2O]
2009年5月修订
7
K19气门/喷油器检查和调整
2009年5月修订
36
康明斯东亚培训中心
故障诊断原则
先想后做 由简到繁 从表至里 根除故障
2009年5月修订
37
康明斯东亚培训中心
2009年5月修订
故障诊断和检修的程序
收集信息 – 向操作者全面了解情况 – 维修手册 – 使用状况、维修史 – 观察结果以及必要的检查
出水歧管
水泵
中冷器
旁通管 节温器座
进水口
散热水箱 膨胀水箱
回水管 放气管
冷却系统注意事项:
1. 冷却液配备 2. 冷却液液位 3. 冷却液温度 4. 定期更换心
K19发动机冷却系统流程图
1. 流入中冷器的冷却液 2. 流出中冷器的冷却液 3. 缸套 4. 水泵 5. 散热器的旁通冷却液 6. 水滤器 7. 冷却液进口
康明斯船用柴油发动机数据单KTA19-M500
宁波日兴动力科技有限公司 重康船舶设备有限公司
排气温度……………………………………………℃(°F) 冷却系统
对冷却系统的散热量…………………….…kW(BTU/min) 冷却水流量………………………………...…..l/min(GPM) 海水流量……………………………………….l/min(GPM) 带热交换器时压力盖值…………………….…….kPa(PSI)
1. 制动功率 kW(HP)
4. 轴功率对应的燃油消耗
2. 扣除齿轮箱损失后的轴功率 kW(HP)
5. 螺旋桨推进曲线对应的燃油消耗
3. 螺旋桨推进曲线
持续功率：这种功率标定的发动机允许在全负荷工况下连续不断地使用。这种功率为ISO3046标准
功率
* 对非LTA发动机，其燃油耗高1-3%。
重庆康明斯 船用发动机性能参数
477(890)
303(17300) 643(170) 454(120) 103(15)
安装图……………………………………………………………...
3010533
额定工况下的参数，所有参数更改恕不另行通知。
发动机型号 KT/KTA19-M/M3/M4
重庆康明斯发动机有限公司
船用发动机主要数据
数据单号 DS-4964
进气歧管压力………………………………mm.Hg(in.Hg) 进气流量………………………………………….l/s(CFM) 对环境的散热量………………………………….kW/BTU 最低冷启动温度（无辅助装置）…………………℃(°F) 排气系统
排气流量…………………………………………. l/s(CFM)
35(5) 103(15) 75-89(167-192) 96(205)
KTA19-G2发动机介绍
特别是在气缸活塞组润滑油的密封作用是很重要的。
• 防锈作用：油膜吸附在机体各部分，把空气和水隔开，
起防锈作用。
• 为了使润滑油在发动机运行中更好的体现其作用，康明
斯公司规定：在使用康明斯发动机时，必须使用康明斯专 用机油。
润滑系统 CCEC
• 康明斯机油有两种：一种进口康明斯专用机油，一种是国
冷却系统 CCEC
• ⑵ 水泵：由皮带轮、轴承、油封、水封、
叶轮等组成。其作用是：强制将散热器里 的冷却液压入机体内，冷却发动机。
• 水泵上有一小孔，起观测、泻漏作用。
• ⑶ 机油冷却器：其分管束式和片状式，起
冷却机油的作用。
• 机油冷却器出现的故障表现为油水混合。
冷却系统 CCEC
• ⑷ 节温器：作用是调节发动机的水温。 • 开启温度：82—93℃，调节后的水温为
发动机主要性能参数
KT(A)19系列发动机 发动机型式: 直列六缸，四冲程，直喷式 吸气方式: 废气涡轮增压; 进气中冷 缸径x冲程： 159 x 159 mm 发动机排量: 19 L (1150 立方英寸) 发动机功率: 336－522 kW ( 450－ 700 ph )
CCEC
发动机实物照片(正面) CCEC
发动机型号识别 CCEC
K T A 19 - G 2
=排量(升)
=发动机有中冷 =发动机带增压 =系列(发动机家族)
= 最大制动功率 = 应用代码
A = 农业 C = 工程机械 D =发电机驱动机 F =消防泵 G =发电机组 L =内燃机车 M =船机 P =动力单元 R =轨道车 T =军事作战车
燃油系统 CCEC
QSK19系列柴油机电控系统工作原理及使用维护
③燃油切断信号：切断电磁阀通 持燃油油道压力的控制系统由快速
电：
④诊断指示灯：故障通信： ⑤数据通信：系统编程； ⑥转速表：使转速表工作的输出
重新起动燃油切断阀、燃油油道执行 器和燃油油道压力传感器组成，燃油 首先流经快速重新起动燃油切断阀， 道压力控制
三、燃油控制原理 ＱＳＫｌ９燃油系统与胛燃油系
６８１ｋｇ／ｈ。
来自控制阀体的燃油流经输油
管道到达燃油歧管，共有２根燃油歧 管，．前部歧管向第一至第三气缸供 油，后部歧管向第四至第六气缸供 油。每根歧管上有３个油道，即正时 油道、燃油油道和回油油道。气缸盖 上有与燃油歧管相交的油道。正时燃 油和油道燃油流经气缸盖到达喷油 器，回油从喷油器经过气缸盖流到燃 油歧管。
有效开关和冷却液液位开关。怠速有 效开关位于油门踏板总成上，向 ＥＣＭ提供油门踏板位置（释放或踩 下）的确认信号。冷却液液位开关监 测散热器顶部水箱的冷却液液位，冷 却液液位下降到低于预定点时该开 关开启，向ＥＣＭ指示液位过低，ＥＣＭ 利用从该传感器获得的信息确定发 动机保护。
５）反馈输入 ＥＣＭ除了监测燃油和正时压力 传感器以确定实际压力外，还监测油 道和正时控制执行器阀回流油路，这 些反馈信息提供阀正确工作的确切 信息。 ６）操作者输入 来自操作者的输入主要是点火 开关和油门踏板，点火开关的位置确 定发动机的运行状态（运转或停 机），油门踏板的位置确定发动机所 需的转速。 ２．电控单元ＥＣＭ ＱＳＫｌ９系列柴油机燃油系统的 ＥＣＭ采用康明斯的最新电子技术， 它有２个微处理器，用来处理和控制 发动机及系统工作必需的数据。它还 有２ＭＢ的存储器，用来存储标定信 息和故障数据。ＥＣＭ的主要任务是 控制发动机运行的燃油控制系统。 ＥＣＭ以极快的速度读取所有输入信 息，进行数据处理，并向油道和正时 控制执行器提供输出信号。ＥＣＭ能 很快地改变油道和正时压力，迅速响 应运行和环境条件最微小的变化。 ３．系统输出 ＥＣＭ共有６个系统输出，其中３ 个输出控制着燃油油道、正时油道和 燃油切断功能。它的执行器是控制阀 总成，燃油和正时控制执行器阀是滑 柱式阀，滑柱阀由电磁装置通过 ＥＣＭ的指令进行控制。ＥＣＭ产生下 述信号： ①燃油控制执行器阀信号：ＰＷＭ （脉冲宽度调制）负荷循环； ②正时控制执行器阀信号：ＰＷＭ （脉ｊ中宽度调制）负荷循环；
K19--m康明斯船用柴油机冷却系统.
2020年8月20日 3
康明斯重庆培训中心
二、冷却系统构成
2020年8月20日
4
康明斯重庆培训中心
三、冷却系统流程框图
2020年8月20日
缸套
缸盖
机油冷却器
出水歧管
水
中冷器
滤
水泵
器
旁通管 节温器座
补 水
进水口
管 散热水箱
回水管
膨胀水箱
放气管
5
康明斯重庆培训中心
2020年8月20日
6
康明斯重庆培训中心
1、散热器
①、水箱式散热器 ②、热交换器式散热器
2020年8月20日 7
康明斯重庆培训中心
2020年8月20日
四、冷却液中存在空气的主要原因及危害
1、初始加注冷却液时，空气团可能留在冷却系统通道和附件 中，且与冷却液混合参与循环。
2、 当发动机运行时，部分燃烧气体有可能通过汽缸盖或喷 油器周围，以及空压机盖泄漏到冷却液中。
• 每台发动机对冷却防冻液的准确用量，由不同的机型确定。
21
康明斯重庆培训中心
2020年8月20日
11、使用不符合标准的冷却防冻液将导致严重故障
1、积垢：矿物垢或其他沉积使冷却系统传热表面而局部过热，导致缸盖、活 塞环加速磨损及发动机损坏。
2、腐蚀：冷却系统金属、铸铁、钢、铝、紫铜、黄铜、锡焊等被腐蚀损坏。
• 采用湿式汽缸套，且缸径大，刚性差，工作时汽缸套外 表面与冷却液频繁接触，振动频繁且剧烈。
• 工作条件差，工作频率高，可靠性及耐久性要求高。
23
康明斯重庆培训中心
2020年8月20日
13、对冷却系统的影响
•穴蚀(点蚀):是快速运动或振动的表面或其附近因为压力和温度变化而引起的高 压真空小气泡突然爆裂而发生的一种剥离金属材料表面的腐蚀现象.主要表现在 汽缸套和水泵叶轮上。 •腐蚀：组成冷却系统的铝、铸铁、钢、铜等金属，在酸性或碱性冷却液中产生 化学腐蚀，使零部件损坏。 •水垢：冷却液中的钙盐、镁盐受热会沉积在传热表面，形成水垢。 积垢破坏了 导热性，削弱冷却系统的导热性。 •气泡：冷却液中的气泡会使水泵效率下降，导热性降低，使金属 零件氧化腐蚀等。
康明斯QSK19发动机介绍
Quantum系统K系列发动机介绍1.Quantum系统K系列发动机2. 康明斯新型Quantum系统K19发动机是为满足美国政府1996年颁布的关于以下市场的排放法规而设计的，它们是：●采矿业●工程机械●伐木业●农业发动机技术规范技术规范3. QSK19为直列式，六缸，四冲程柴油发动机。
采用了涡轮增压和中冷技术，并且配备了一种新型的燃油系统。
以下是它们的技术规范●排量18.9升（1150立方英寸）●缸径159毫米（6.25英寸）●行程159毫米（6.25英寸）●重量1932千克（4256磅）功率输出4. QSK19功率输出范围在525 HP~750 HP。
当额定功率超过600 HP时，需采用低温中冷器（LTA）。
5. QSK19具有某些重要部件，它们包括燃油控制系统和喷油器、涡轮增压器总成、耐热/耐磨的气门和气门座。
缸体6. 缸体采用整体式腹板，以达到最大强度和刚度。
缸体右侧有一安装机油冷却器的大空腔。
缸体前端有一安装机油泵的凹孔。
左侧有六个独立的活塞冷却喷嘴通道、一组高位安装凸轮轴的轴孔和一个滤清器座安装台。
前齿轮室壳体7. 前齿轮室壳体由一块钢齿轮板及一个安装到齿轮板上的铝制壳体组成。
齿轮板安装在缸体的前端，为水泵、附件驱动及液力泵驱动提供一个安装面。
铝制壳体套在齿轮传动系上，与齿轮板贴合。
其上有两个轴套，一个用于附件驱动，另一个用于水泵。
铝制壳体上有三个组合的轴封用于附件驱动、充电机驱动及曲轴。
其上还有一盘车机构，用于在维修期间转动发动机。
齿轮与轴8. 齿轮采用接触面积大的斜齿轮。
惰轮安装在导向轴上，导向轴装在缸体前端轴孔内。
齿轮上装有通过压力装配上的衬套。
并且前后有止推垫圈。
凸轮轴惰轮通过5根螺栓压紧，以提供较高的压紧力。
曲轴9. 曲轴采用典型的康明斯设计方式：锻钢，完全平衡，具有大轴颈。
轴封10. 曲轴油封采用组合式结构设计，用以提高可靠性和对轴的保护。
自动定心曲轴油封带有内侧涂有特氟隆材料的密封唇，这种密封唇不会与轴直接接融。
康明斯发动机产品介绍
Midrange: B and C Series 机械式B和C系列发动机(Tier1)
B3.9/B5.9 High Efficiency Diesel Engine B3.9/B5.9 高效柴油发动机
A系列发动机国内主要应用
1.5-6吨挖掘机：玉柴，山河，南特，柳工，临工等 1.5-3吨叉车：合肥，杭州，大连，大宇等 农机：
Cummins B3.3
B3.9
B3.3
B3.3 尺寸比较
B3.3
3.3 升 / 4 缸 工业用途，机械控制 为工程机械市场设计 满足Tier2排放法规； Manufactured in Cummins joint venture facility at Oyama, Japan 在康明斯日本合资企业制造 Marketed, Supported, and Serviced worldwide by Cummins 康明斯世界范围市场服务支持
A系列，机械控制； B3.3，机械控制； B4.5T/4BTAA/6BTAA，机械控制； QSB3.9/QSB5.9，电控； 6CTAA，机械控制/空空中冷； QSC/QSL，电控/空空中冷； QSM，电控/空空中冷； QSX，电控/空空中冷，； QSK19，电控/空空中冷； QSK23,电控/空空中冷； QST30，电控/水中冷； QSK45/QSK60，电控/水中冷； 目前欧美等国家正在执行Tier2排放法规
皮带传动系统：带有自动张紧机构，使皮带免于维护 大修：缸体具有多次重复镗缸能力，维修用气缸衬套和气门导管可以多 次使用 连杆：锻造连杆具有最大的结构强度，斜切口的连杆大头及埋头螺丝使 维修更加方便 曲轴：感应淬火锻钢曲轴具有最大的强度和多次重磨能力，降低长期使 用成本 缸体：很多零件铸在缸体上，使刚度进一步加大，延长轴承、镗孔和活 塞的使用寿命 燃油系统：采用Bosch优质直列柱塞或转子高压油泵和喷油器，具有更高 的燃油经济性 涡轮增压器：全部采用Holset增压器，H1C型带整体式废气旁通阀，进一 步改善低速反应及动力性 活塞：铝合金活塞镶有两道耐蚀高镍铸铁环槽，提高了活塞和活塞环的 使用寿命
KTA19-G3ACummins康明斯型号
型号FKS-C400备用功率（50HZ）420KW主用功率（50HZ）400KW标准配置总体描述:发动机型号：KTA19-G3A●满足环境温度40°C水箱散热器，皮带驱动冷却风扇，带风扇安全护罩●24V充电发电机●发电机：单轴承发电机，IP23防护等级，H级绝缘●减震器●干式空气过滤器、双燃油过滤器、机油过滤器、冷却液过滤器●发电输出断路器●标准控制屏●12V启动电瓶两只及电瓶连接电缆●启动电瓶及连接线一套；排烟弯管、波纹减震管、锥形接管、法兰、消声器一套●随机使用资料不同电压等级发电机电压（V）频率（HZ）相数功率因数（COS¢）备用电流（A）备用功率（KW/KV A）主用功率（KW/KV A）440/254 50 3 0.8 656 400/500 360/450 415/240 50 3 0.8 695 400/500 360/450 400/230 50 3 0.8 721 400/500 360/450 380/220 50 3 0.8 759 400/500 360/450主用功率：依据GB/T2820-97（eqvISO8528），在一定功率范围内可以无限制运行，每运行12小时可累计1小时10%的过载备用功率：备用功率为应急使用的最大功率限值，不能超负荷，即为断油功率销售承诺福康斯公司提供的产品均为全新的产品，每一台机组均经过严格的出厂检测。
福康斯公司产品均提供保修服务，保修期为机组调试验收合格后的12个月或累计运行1000小时；以先到期为准。
发动机参数生产商/型号：重庆康明斯KTA19-G3A进气系统：废气涡轮增压水空中冷燃油系统：PT燃油泵汽缸数：6排量：18.9缸径×行程：159×159额定转速：1500rpm发动机最大功率：448KW调速系统：电子调速发电机参数基本信息产品符合GB755,BS5000,VDE0530,NEMAMG1-22,CSA22.2和AS1359标准技术数据生产商：法拉第电机FD5M相数：3接线方式：三相四线，Y型绕接轴承数：1功率因数：0.8防护等级：IP23海拔要求：≤1000m励磁方式：无刷自励绝缘等级/温升等级：H/H发电机效率：93.8%机组参数电压整定范围：≥+ 5%稳态电压调整率：≤+ 1%瞬态电压偏差（100%突减功率）：≤+25瞬态电压偏差（突加功率）：≤-20%电压稳定时间（100%突减功率）：≤6S电压稳定时间（突加功率）：≤6S稳态平率调整率：≤5%频率波动率：≤0.5%瞬态频率偏差（100%突减功率）：≤+12%瞬态频率偏差（突加功率）：≤-10%频率恢复时间（100%突减功率）：≤5S频率恢复时间（突加功率）：≤5S尺寸和重量：3400×1250×1970mm 3500Kg可选控制屏◆标准控制屏标准型机组控制屏是满足机组正常操作、使用的最基本配置，具有操作简便、功能齐全、保护可靠等优点。
kta19-g8技术参数
kta19-g8技术参数
KTA19-G8柴油发动机是康明斯公司生产的一款高效节能、可靠耐用的发动机，是中型重载车、工程机械等设备的首选动力。
下面是其详细的技术参数介绍。
1. 基本参数
发动机系列: KTA19系列
缸径 x 行程: 159 x 159毫米
缸数: 6缸
总排量: 18.9升
配气方式: 顶置气门
进气方式: 中冷涡轮增压
2. 最大输出功率
最大输出功率: 372千瓦 / 1800转/分钟
3. 燃油系统
燃油喷射方式: 直喷式
燃油过滤器: 旋转式、中心位置
燃油泵: 电控高压共轨燃油泵
4. 冷却系统
冷却方式: 水冷
水箱容量: 94.6 升
风扇驱动方式: 电动风扇
冷却液配方: 康明斯高效冷却液
5. 润滑系统
油泵类型: 正压润滑
机油配方: 康明斯高效中低速发动机油
6. 发电机系统
发电机额定功率: 24千瓦
电池容量: 2 x 12V / 100Ah
7. 排放水平
排放标准: 国III
8. 重量和尺寸
发动机重量: 1780 千克
发动机尺寸: 2698 x 1244 x 1797毫米。
康明斯KTA19-G2型柴油机
附件：PT泵试验技术参数型号：E981A1.1.2检查零件是否有磨损，如果驱动轴花键发生了磨损，则应检查水泵轴上的花键套以及水泵驱动装置。
1.1.3用塞尺测量叶轮片与水泵体的间隙，必须满足:0.58～0.86mm。
1.1.4拆除以下零件：①出水口连接管及其密封垫。
②支架。
1.1.6拆除以下各零件：其余的螺栓③、进水口壳体和O形圈④；将O形圈报废。
1.1.7用NO.ST-647的标准拔出器将叶轮拆下来。
1.1.8清洗并检查叶轮是否有损坏之处。
注：拔出器的丝杆必须能顺利地穿过叶轮孔，以防造成损坏。
1.1.12拆除以下各零件：（11）水封（12）油封将这两只零件报废。
2.1检查轴上的密封区域是否有磨损。
2.2转动轴承。
检查是否有阻塞，如果更换轴承或轴，参考工序4更换水泵轴承。
2.5测量水泵体孔内径：(13)水封位置 36.45~36.47(14)油封位置 44.43~44.48mm(15)后侧轴承位置 51.996~52.215mm(16)前侧轴承位置71.996~72.215mm3.1用NO.3375320水泵油封芯轴或与之等效的工具装3.3使用压力机，用NO.3375320的水泵轴承芯轴或与之等效的工具，推动轴的端部，将总成装上。
3.4装上较大的一只卡环。
带斜边的一侧必须按图示的方式放置。
3.5用NO.3376091的水泵水封顶入器或与之等效的工具装上水封，必须保证水封的肩部接触到水泵体。
3.6用NO.3376091的水泵水封顶入器或与之等效的工3.8如图所示，均匀地涂上一层Loctite609效的密封胶。
3.9使用压力机和芯轴安装叶轮。
3.10用塞尺在出水口处测量叶轮片与水泵体的间隙，必须满足0.58-0.86mm。
3.11装上垫圈⑦，用植物油对O形圈⑧进行润滑，装上O形圈，装上截止阀轴⑥。
3.12装上螺栓⑤，拧紧力矩：20N. m。
4.13对新的橡胶圈进行润滑，装上输入管⑨。
3.14用植物油对O形圈进行润滑。
重庆康明斯KTA19技术参数及产品简介
进排气系统： 高效的 Holset 废气增压器进一步改善燃烧；压力式脉冲排气 管可充分利用废气能量，提高发动机效率；空空中冷技术保 证燃油经济性及排放更好。
润滑系统：所有运动部件均为强制润滑；大容量齿轮泵提供 压力润滑油对轴承进行润滑并冷却活塞；机油冷却器、全流式滤清器、旁通滤清器维持良好机油状态。
3 24h 热线 400-680-3998
辉达发电机组
HUIDA GenSet 品质赢客户、诚信赢天下 ！
发电机组注意事项：
电话影响因素（TIF）： 小于 50.
电话谐波因素： 小于 2%，符合 BS4999 第 40 部分标准.
电磁影响： 符合 BS800 标准，VDE 等级在 G 和 N 之间.
技术参数更改，恕不另行通知. 0769-87188933
2 24h 热线 400-680-3998
辉达发电机组
HUIDA GenSet 品质赢客户、诚信赢天下 ！
发电机组结构配置性能参数：
机组结构： 控制系统、水箱、发动机、交流发电机和其它附件，构成整体式发电机组 发动机和发电机采用柔性连接。
发电机 组
柴油机
发电机 蓄电池
机组型号 额定功率(kw/Kva) 备用功率(kw/Kva)
额定电流(A) 频率(Hz) 柴油机型号
常用功率(kw) 备用功率9(kw/kva)
缸径*冲程(mm) ห้องสมุดไป่ตู้缸数量及排列
排量(升) 压缩比 进气方式 冷却方式 发动机冷却液容量(升) 最高出水温度(0C) 最小进/排风面积(升) 节温器调温范围(0C) 最高机油温度(0C) 润滑油总容量(升) 额定燃油耗(L/H) 调速方式 额定电压(V) 额定功率因素 励磁方式 最大电压调整率 相数 防护等级 绝缘等级 额定容量(AH)
康明斯KT(A)19柴油机喷油器和气门调整方法
康明斯KT(A)19柴油机喷油器和气门调整方法调整康明斯发动机气门间隙和喷油器行程是发动机保养的一个非常重要的工作，也很常见，下面我就介绍一下重庆康明斯KTA19系列发动机的调整方法，让我们在没有专业维修师傅的情况下也能保养发动机。
顺发动机旋转方向盘车，直至附件驱动皮带轮上气门调整记号“A”对准齿轮室盖上的记号，在这个位置，第3缸和第4缸喷油器柱塞将处于其行程的顶点，而第5缸或者第2缸的摇臂是活动的(气门都关闭) 注：在任何一只气缸上，不可能同时调整喷油器和气门，例如：如果第2缸的摇臂都可以活动时(气门都关闭)，就可调整第4缸喷油器柱塞的行程，然后调节第2缸的气门.用3375004升程调整工具调整喷油器柱塞行程，具体方法如下：1．安装千分表支架，用千分表接长杆靠在第4缸喷油器弹簧上座顶部，要保证千分表接长杆旋紧在千分表测杆上而不要接触摇臂。
2，用摇臂拨动工具或者扭力扳手加19的六角套筒，将喷油器柱塞压下，直到柱塞被压到喷油器油杯底部，把油膜从油杯锥座中挤出。
喷油器与气门调整顺序如下盘车方向皮带轮位置喷油器气门起点 A 3 5进到 B 6 3进到 C 2 6进到 A 4 2进到 B 1 4进到 C 5 1点火次序：1．5．3. 6．2．43．使喷油器柱塞上升，然后再压到底部当喷油器柱塞在底部位置时将千分表调到零位，此时检查千分表接长杆是否与喷油器弹簧上座顶面接触。
4．拆除摇臂拨动工具，转动喷油器摇臂调节螺钉直至在千分表上达到调整的规定值（7.72±0.03mm）。
5．用摇臂拨动工具将柱塞再压到底部，以使摇臂活动千分表上必须显示出喷油器柱塞的（7.72±0.03mm）行程范围内。
6．在调节螺钉上用ST—669扭力扳手接杆，将锁紧螺母旋紧至41·47牛·米的扭矩，如果不用扭力扳手接杆，则用一螺丝刀固定调节螺钉，然后将螺母旋紧你们到54—61牛·米的扭矩。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
冷却系统 冷却水容量
仅发动机—L(U.S.quart)……………………………………………………..L(U.S.quart)………………...…....108(114) 发动机外部最大冷却水阻力—kPa(PSI)………………………………...…………..…..…....35(5.0) 发动机曲轴中心线上方冷却水的最大静压—m(ft.)……………………….…………….…18.3(60) 散热器最大空气阻力—kPa(in.H2O)…..………………………………………...……..…..0.12(0.5) 未沸腾冷却水@90°F(32℃)在热交换器内的最小流量—L/min(U.S. GPM)…..….……151.4(40) 未沸腾冷却水在热交换器进口处的最大压力—kPa(PSI)…………………………………689(100) 标准节温器温度调节范围—℃(°F)….…………………….………………..……..80-90(175-195) 最大冷却水压力（除压力盖外）—kPa(PSI)………………………………….…………...241(35) 压力盖允许的最小压力—kPa(PSI)…………………………………………….…………..….50(7) 顶部水箱允许的最高温度—℃(°F)...…………..……………………….………………...95(200) 顶部水箱推荐的最低温度—℃(°F)….……………………………………….…………...70(160) 允许的最小补水速率—L/min(U.S.GPM)……………………………………….……….……20(5) 允许的最大首次补水时间—min……………………………………………….….…...….....……5 允许的最小冷却水膨胀体积占系统容积%……………………..……………….…….……....….5 允许的最大排气时间—min………………………………………………………………………25 允许的最小冷却液水位降低容积—L(U.S.quart) ………………….……………..………9.5(10) （水位降低容积必须大于首次加水时未注满的容积，且不包括膨胀体积） 润滑系统 机油压力 低怠速时—kPa(PSI)……………………………………………………...…….….最小138(20) 额定转速时—kPa(PSI)…………………………………………..………….….345-483(50-70) 额定转速时的机油流量—L/min(U.S.GPM)…..…..…………………………….…..………151(40) 允许的最高机油温度—℃(°F)………………………………….…….……….…………120(250) 最大机油消耗量—L/h(U.S.quart/h)…………………………..…………..………….….. 机油旁通滤清器容量 螺旋筒型—L(U.S.gal)…………………………………………..………………..…….2.6(0.7)
带24V起动马达—Ω…………………………………………………………….....….…….…0.002
性能数据 怠速—r/min……………………………………………………………….……………….….…625 最高空载转速—r/min……………………………………………………………………….... 2450 最大超速能力—r/min……………………………………………………………………….....3000 最低启动温度时的脱离扭矩（无辅助装置）—N·m(lb.ft)………………………….... 最低启动温度时的起动扭矩（无辅助装置）—N·m(lb.ft)…………………..…..........556(410) 离合器接合时的有效扭矩(800 r/min) —N·m(lb.ft)………………………...……........1085(800) 推荐的与液力变扭器和液力泵相匹配的最小失速转速—r/min……………………….……1400 曲轴止推轴承负荷极限
重庆康明斯发动机
数据单
性能曲线号 特征编号
C-4206-B CPL号 D192027CX02 D192032PX02
参考信息
D192018PX02
发动机系列 D19
发动机型号 KT19-C/P/L450
0444
数据单号 DS-4206-C
第
页 共 6页
最大额定功率kW(BHP)：336(450) @2100r/min 持续额定功率kW(BHP)：272(365) @1800r/min 整机数据 型式…………………………………………………………..………….….….四冲程、直列、六缸 进气方式………………………………………………………..………….….……….废气涡轮增压 缸径—mm(in.)×冲程—mm(in.)…………………………..…….…...….…159×159（6.25×6.25） 排量—L(in3)……………………………………………………..…..……….….…….…..18.9(1150) 压缩比…………………………………………………………………….…….…..…….. 干式净质量
可更换零件型—L(U.S.gal) …………………………………..…………………..…….11(2.9) 机油盘容量
高位—L(U.S.gal)………………………………………………………....………..…….38(10) 低位—L(U.S.gal)……………………………………………………………….……….32(8.5) 系统总容量（除旁通滤清器外）—L(U.S.gal)……………………….………...……..……47(12.5) 标准机油盘的倾斜角(选用件 OP4020) 前俯角………………………………………………..…………………………...…..…..... 30° 前仰角…………………………………………………..…………………….…..……....…30° 燃油系统 额定功率和转速时的最大燃油消耗量—kg/h(lb/h)…………………….…….…..……….78(172) 额定功率和转速时的最大供油量—kg/h(lb/hr)………………………...………………...272(600) 至PT燃油泵允许的最大供油阻力 滤清器在清洁状态时—kPa(in.Hg)……………………………………….……..…...13.33(4) 滤清器在脏的状态时—kPa(in.Hg)……………………………………….……..…...26.66(8) 允许的喷油器最大燃油回油阻 带单向阀—kPa(in.Hg)…………………………………………………….……..….…22(6.5) 不带单向阀—kPa(in.Hg)………………………………………………..….………....8.5(2.5) 允许的最小燃油箱通气能力—L/h（ft3/h）……….……...……………………….....…...425(15) （在背压为8.4kPa（2.5in.Hg）或更低的背压时） 电气系统 推荐的电瓶最小容量（在-18℃（0°F））冷透状态或以上时—V………………….……….24 发动机不带负荷 冷起动电流—CCA…………………………………..…………….…………………..…....900 再次起动时电流容量（最小）………………..……….…………………….………...…..320 发动机带传动系统 冷起动电流—CCA………..……………………………………….……………..…………900 再次起动时电流容量（最小）………………………………………………………….....320 起动电路允许的最大电阻 带12V起动马达—Ω…………………………………………………………..…….…….…0.00075
KT19-C450发动机（参考安装图206287）—kg(lb.)……………………..………….1634(3600) KT19-P450发动机（参考安装图3010155）—kg(lb.)……………………………….2570(5660) 湿式净质量 KT19-C450发动机（参考安装图206287）—kg(lb.)…………….……….………….1700(3745) KT19-P450发动机（参考安装图3010155）—kg(lb.)……………………………….2724(6000) 质心至缸体前端的距离（仅发动机本身）—mm(in.)………………….……..……...….572(22.5) 质心在曲轴中心线上方（仅发动机本身）—mm(in.)……………………..…..……....…..239(9.4) 运动零件相对于曲轴中心线的转动惯量（不包括飞轮）—kg·m2(lb.ft2)……..….…… 发火顺序……………………………………………………..……………………..….…1-5-3-6-2-4 发动机悬置安装 在缸体后端面处的最大允许弯矩—N·m(lb.ft)……………………………..……..…..1356(1000) 发动机绕转动轴心的颠覆惯量—kg·m2(lb.ft2)………………………..…….…….…...….79(699) 排气系统 最大允许排气背压—kPa(in.Hg)…………………...………………………………….……..10(3.0) 标准容许的排气管直径—mm(in.)………………………………………………….…..…..127(5.0) 进气系统 带重型空滤器允许的最大进气阻力
