高空作业车使用说明书

合集下载

直臂式高空作业车使用手册

直臂式高空作业车使用手册

直臂式高空作业车使用手册为确保您的安全和设备的正常运行,请您在操作直臂式高空作业车之前,仔细阅读并理解本使用手册。

安全注意事项在操作直臂式高空作业车之前,请务必遵守以下安全注意事项:1. 确保操作人员具备相应的操作资质和经验。

2. 在操作前,对高空作业车进行全面检查,确保所有部件正常运行。

3. 确保作业车处于水平状态,稳定可靠。

4. 使用安全带,并确保其在整个作业过程中始终系好。

5. 遵守相关法律法规,确保作业安全。

操作步骤1. 启动与熄火- 确保车辆处于水平状态,稳定可靠。

- 将钥匙插入点火开关,顺时针旋转至ON位置,启动发动机。

- 操作结束后,将钥匙逆时针旋转至OFF位置,熄火。

2. 驾驶与操控- 在驾驶过程中,遵守交通法规,注意安全。

- 操控方向盘,使车辆按照预定路线行驶。

- 使用踏板操控速度,确保行驶平稳。

3. 伸缩臂操作- 在确保安全的前提下,操作伸缩臂。

- 首先,将伸缩臂收回到初始位置。

- 然后,根据需要,逐步展开伸缩臂,直至达到预定高度。

4. 作业平台操作- 在确保安全的前提下,操作作业平台。

- 将作业平台降至最低位置,确保平台平稳。

- 根据需要,逐步提升作业平台,直至达到预定高度。

5. 上下车操作- 在上下车过程中,确保使用安全梯,并握紧扶手。

- 登上或离开作业平台时,确保身体平衡,避免跌倒。

6. 作业结束- 完成作业后,将伸缩臂和作业平台降至初始位置。

- 关闭发动机,并将钥匙取出。

- 检查车辆,确保所有部件已归位,无遗留物品。

故障处理在操作过程中,如遇到故障,请按照以下步骤进行处理:1. 立即停止操作,确保安全。

2. 检查故障原因,如无法自行解决,请及时联系专业维修人员进行检修。

3. 在等待维修期间,请勿擅自操作设备,以免造成二次故障。

维护与保养为确保设备的正常运行和使用寿命,请定期进行以下维护与保养工作:1. 检查车辆各部件,确保其正常运行。

2. 检查并及时更换磨损严重的零部件。

高空作业车使用说明书

高空作业车使用说明书

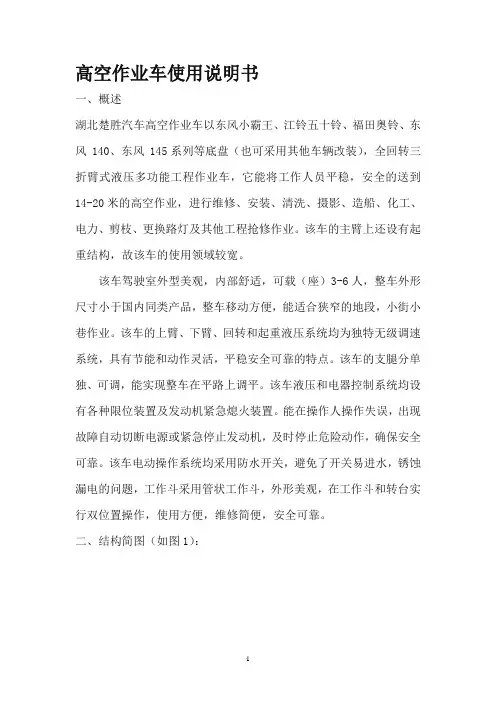

高空作业车使用说明书一、概述湖北楚胜汽车高空作业车以东风小霸王、江铃五十铃、福田奥铃、东风140、东风145系列等底盘(也可采用其他车辆改装),全回转三折臂式液压多功能工程作业车,它能将工作人员平稳,安全的送到14-20米的高空作业,进行维修、安装、清洗、摄影、造船、化工、电力、剪枝、更换路灯及其他工程抢修作业。

该车的主臂上还设有起重结构,故该车的使用领域较宽。

该车驾驶室外型美观,内部舒适,可载(座)3-6人,整车外形尺寸小于国内同类产品,整车移动方便,能适合狭窄的地段,小街小巷作业。

该车的上臂、下臂、回转和起重液压系统均为独特无级调速系统,具有节能和动作灵活,平稳安全可靠的特点。

该车的支腿分单独、可调,能实现整车在平路上调平。

该车液压和电器控制系统均设有各种限位装置及发动机紧急熄火装置。

能在操作人操作失误,出现故障自动切断电源或紧急停止发动机,及时停止危险动作,确保安全可靠。

该车电动操作系统均采用防水开关,避免了开关易进水,锈蚀漏电的问题,工作斗采用管状工作斗,外形美观,在工作斗和转台实行双位置操作,使用方便,维修简便,安全可靠。

二、结构简图(如图1):三、操作步骤步骤1.根据如下指示牌先伸出后横,然后伸出后左右脚及前左右脚,如图2:步骤2.按住上述操作指示牌的“升臂操作”换向阀向里推,然后准备操作各臂;步骤3.操作各臂时分为站臂操作和吊栏操作步骤4.操作各臂时最先升小臂举升一定角度,如图3:步骤5.然后将二臂举升一定角度,如图4:步骤6.再将大臂举升一定角度,如图5:步骤7.将小臂油缸伸出到最大高度,如图6:步骤8.接着再将二臂举升一定角度,如图7:步骤9.再将大臂油缸举升到最大高度,如图8:步骤10.最后将二臂举升到最大高度(此时已达到高空作业的最大高度),如图9:步骤11.下降时先下降二臂至图8位置;步骤12.接着下降大臂至图7位置;步骤13.再下降二臂至图6位置;步骤14.再下降大臂至图4位置;步骤15.下降二臂至图3位置;步骤16.最后下降小臂至初始位置,如图2.四、操作规程及方法:1.手动操作:⑴.选择作业位置后注意地面不实,暗沟等可能造成的车辆失重,严格禁止未支撑车辆的情况下进行升高作业;下车组合操纵阀,主要用于汽车起重的支腿操作根据主油路的确定,可以用起重机的支腿回路中,起重机需工作时,首选操作下车组合操纵阀,使支腿伸出。

高空作业车操作规程

高空作业车操作规程

高空作业车操作规程1范围本规程规定了KFM5077JGK10S型高空作业车的操作方法。

本规程适用于KFM5077JGK10S型高空作业车。

2操作规程要求2.1操作前的准备2.1.1作业车应停在工作位置附近,地面水平且坚硬,并有足够作业半径。

2.1.2若作业车工作地面不平、松软,则应在地面上放置坚固的垫板或用其它方法加固地面。

支腿垫板尺寸应大于作业车垂直支腿撑板的尺寸,若需重叠使用时,垫板重叠不得超过2块,垫板厚度不得超过20cm。

2.1.3作业车禁止在超过7°的倾斜地面上停车作业。

2.1.4作业车置于小于7°不易引起倾斜的地面时,应保证作业车在斜面上的稳定性。

调整作业车外伸支腿固定作业车,作业车车体应保持水平,操作应在较高的一侧进行,避免车体向低的一侧倾翻,严禁超载运行。

2.1.5禁止在高压线路下施工作业。

2.2人员要求2.2.1操作人员必须经专业培训,并持有效证件上岗。

2.2.2操作人员应精确穿着劳动防护用品。

2.2.3应由专人操作,并熟练掌握操作规程。

2.3车辆行驶前的检查2.3.1车辆行驶前,应将各工作臂处于完全收缩状态,下臂收放在臂支架上。

2.3.2取力器处于分离状态。

2.3.3检查各部位的连接和紧固情况,重点检查传动、转向、制动、悬架、车轮等部位。

2.3.4检查散热器补偿水箱的水量及其连接部位是否渗漏。

存水量应不超过“H”线、不低于“L”线。

2.3.5检查发起机、变速器、后桥、转向器的油面高度及各润滑点注油情形。

2.3.6检查供油系统是否漏油。

2.3.7检查发动机各附件的安装情况和传动皮带的张紧度。

2.3.8检查蓄电池液面高度和电解液密度是否符合规定。

蓄电池液面应高出电极板10cm~15cm,不足时应补充蒸馏水或纯净水。

2.3.9检查电器设备、灯光、喇叭和仪表的工作情况。

2.3.10检查制动系统工作情况及各管路接头处有无漏油情况,检查储油杯液面高度是否符合要求。

2.3.11检查离合器工作情况,检查管路有无渗漏现象。

高空作业车操作说明_5053JGKA_GC14JL105081

高空作业车操作说明_5053JGKA_GC14JL105081

80
80
(二 )正 常工作条件 g
1、
环境温 度在 刁 0℃ ~硐 ℃ 风力不超过 6级
:
;
2、
3、
工 作场 地不 允许有 暗沟 、空洞 ,地 面要 坚实平整 工 作 时车架 必须处于 水平状态 。
:
4、
(三 )工 作性能0效
1、
:
最大 工 作 高度 最大 工 作半径 最大 工 作半径 时的高度 回转 角度 支腿 横 向跨 距和纵 向跨 距 下表所示 。
(-)高 空作业车的行驶
l、
:
行驶 前仔 细 阅读配套 底盘 的汽车使 用说 明书 以及本 使用 说 明书 中 ”
“ 行驶 性
能参 数
2、
,掌 握操作要领 。
行驶前按 上述 使用 说 明书进 行必要 的检 查和保 养 。 行驶 前检 查取 力操 作 手柄 是否 已使取 力箱与汽 车 变速 箱 内取 力输 出齿轮 脱
注意 :上 部动作时水平支腿 必 须伸足 ,垂 直支腿必须正 确着地支 撑 ,使 车架基本水平
!
四个垂直支腿油缸 、小臂 、上臂、伸缩臂 、下臂油缸都装有双向液压锁。其作 用是油缸到所需位胃后 ,将 油缸锁住不动 ,以 防造成事故 。 图四中的滤油器是过滤精度为 lOu m的 高精度纸质滤油器 ,能 将可能引起液压 系统故障的杂质滤去 ,确 保系统油的清洁 。
轮 与输 出齿轮 完 全啮合 ,然 后慢 慢松 开离合器踏 脚板 ,使 油泵运 转 ,再 打 开 电源 总 开关 。 当各部件均无不 Ⅱ常 的噪音及异常现 象 ,即 可 作 业 。
注童 :圻 车或环境温度较低时,启 动油泵后必须在空载下低速运行 ∵屠H间 Cs~8分 钟),
2、

高空作业车操作程序

高空作业车操作程序

高空作业车操作程序1. 引言本文档旨在为高空作业车的操作提供详细的程序指南。

高空作业车是一种用于进行高空作业的机械设备,操作人员需要具备一定的专业知识和技能,以确保作业的安全和顺利进行。

2. 操作前准备在进行高空作业之前,操作人员需要进行以下准备工作:- 确认工作现场的安全情况,包括排除火源、电源等危险因素。

- 检查高空作业车的各项功能是否正常,包括起重臂、平台扶手等。

- 查看作业行程和任务要求,了解作业的具体要求和注意事项。

3. 操作过程在进行高空作业时,操作人员需要按照以下程序进行操作:1. 登录高空作业车- 确保高空作业车的起重臂和平台扶手已经完全打开,并能够正常运转。

- 在高空作业车上找到并使用安全带,确保自身的安全。

2. 进行安全检查- 检查高空作业车的工作状态和安全装置,确保所有功能正常。

- 检查高空作业车周围的安全情况,排除可能出现的危险因素。

3. 调整高度和位置- 根据作业要求,调整高空作业车的高度和位置,确保可以达到作业目标的要求。

4. 开始作业- 在进行高空作业时,操作人员需要保持专注,遵守相关作业规定和操作程序。

- 遵守作业安全规范,确保作业期间的人身安全和设备安全。

- 定期检查高空作业车的工作状态,及时处理可能出现的问题和故障。

5. 完成作业- 完成高空作业后,操作人员需要关闭高空作业车的各项功能,确保设备的安全。

- 清理作业现场,将高空作业车归位并进行必要的维护和保养。

4. 注意事项在进行高空作业时,操作人员需要注意以下事项:- 遵守相关法律法规和作业规定,确保作业的合法性和安全性。

- 高空作业车只能由经过培训和持有相关证书的人员操作。

- 在高空作业过程中,操作人员应避免超载和过度延伸,以确保作业的稳定性和安全性。

- 遇到突发状况或风力超过安全范围时,必须立即停止作业,并采取相关措施保障人员的安全。

- 高空作业车的维护和保养应定期进行,确保设备的正常运转和安全使用。

5. 总结本文档详细介绍了高空作业车的操作程序,包括操作前准备、操作过程和注意事项。

高空作业车使用说明书.

高空作业车使用说明书.

高空作业车使用说明书一、概述湖北楚胜汽车高空作业车以东风小霸王、江铃五十铃、福田奥铃、东风140、东风145 系列等底盘(也可采用其他车辆改装),全回转三折臂式液压多功能工程作业车,它能将工作人员平稳,安全的送到14-20 米的高空作业,进行维修、安装、清洗、摄影、造船、化工、电力、剪枝、更换路灯及其他工程抢修作业。

该车的主臂上还设有起重结构,故该车的使用领域较宽。

该车驾驶室外型美观,内部舒适,可载(座)3-6 人,整车外形尺寸小于国内同类产品,整车移动方便,能适合狭窄的地段,小街小巷作业。

该车的上臂、下臂、回转和起重液压系统均为独特无级调速系统,具有节能和动作灵活,平稳安全可靠的特点。

该车的支腿分单独、可调,能实现整车在平路上调平。

该车液压和电器控制系统均设有各种限位装置及发动机紧急熄火装置。

能在操作人操作失误,出现故障自动切断电源或紧急停止发动机,及时停止危险动作,确保安全可靠。

该车电动操作系统均采用防水开关,避免了开关易进水,锈蚀漏电的问题,工作斗采用管状工作斗,外形美观,在工作斗和转台实行双位置操作,使用方便,维修简便,安全可靠。

二、结构简图(如图1):三、操作步骤步骤1.根据如下指示牌先伸出后横,然后伸出后左右脚及前左右脚,如图2:步骤2.按住上述操作指示牌的“升臂操作”换向阀向里推,然后准备操作各臂;步骤3.操作各臂时分为站臂操作和吊栏操作步骤4.操作各臂时最先升小臂举升一定角度,如图3:步骤5.然后将二臂举升一定角度,如图4:步骤6.再将大臂举升一定角度,如图5:步骤7.将小臂油缸伸出到最大高度,如图6:步骤8.接着再将二臂举升一定角度,如图7:步骤9.再将大臂油缸举升到最大高度,如图8:步骤10.最后将二臂举升到最大高度(此时已达到高空作业的最大高度),如图9:步骤11.下降时先下降二臂至图8 位置;步骤12.接着下降大臂至图7 位置;步骤13.再下降二臂至图6 位置;步骤14.再下降大臂至图4 位置;步骤15.下降二臂至图3 位置;步骤16.最后下降小臂至初始位置,如图2.四、操作规程及方法:1.手动操作:⑴.选择作业位置后注意地面不实,暗沟等可能造成的车辆失重,严格禁止未支撑车辆的情况下进行升高作业;下车组合操纵阀,主要用于汽车起重的支腿操作根据主油路的确定,可以用起重机的支腿回路中,起重机需工作时,首选操作下车组合操纵阀,使支腿伸出。

高空作业车安全操作规程

高空作业车安全操作规程

高空作业车安全操作规程1. 特别提示1.1. 未经岗前设备操作培训人员,不得独立操作本设备。

1.2. 使用本设备前,操作者必须认真阅读本设备的操作使用说明书及相关规程,并完全理解说明书所述内容。

否则,不得操作使用本设备。

1.3. 操作人员必须穿戴整齐的劳动保护用品。

2. 起动前的准备:2.1. 在地面控制器上,将钥匙开关转至所需位置。

2.2. 确保地面和平台控制红色“紧急停机”按钮都拉出到“开”位置。

2.3. 按下发动机启动按钮。

注意:在 10℃及更低的低温条件下,启动发动机之前,应按住热线点活塞按钮10 到 20 秒。

3. 紧急停机3.1. 将地面或者平台的红色“紧急停机”按钮向里推至“关”位置,停止所有功能并关闭发动机。

3.2. 如果红色“紧急停机”按钮向里推至“关”位置时仍有功能在运行,则应修复该功能。

4. 辅助控制如果主动力(发动机)出故障,请使用辅助动力。

4.1. 将钥匙开关转至地面或者平台控制器。

4.2. 将红色“紧急停机”按钮拔出至“开”位置。

4.3. 在平台上操作辅助控制器时,压下脚踏开关。

4.4. 在保持辅助电源打开的同时,启动所需功能。

从地面进行操作:4.4.1 将钥匙开关朝地面控制器方向旋转。

4.4.2 将红色“紧急停机”按钮拉到“开”位置。

4.4.3 启动发动机。

从平台操作:4.4.4 将钥匙开关朝平台控制器方向旋转。

4.4.5 把地面和平台的红色“紧急停机”按钮均拉出到“开”位置。

4.4.6 启动发动机。

4.4.7 调整平台位置4.4.8 压下脚踏开关。

4.4.9 按照控制面板上的记号,缓缓移动相应的功能能控制手柄或按钮开关,或者按下相应的开关。

转向:4.4.10 压下脚踏开关。

4.4.11 按下转向模式按钮,选择转向模式。

当前转向模式旁的指示灯将变亮。

4.4.12 按照蓝色或黄色三角所指示的方向,缓慢移动驱动/转向控制手柄。

或按下驱动控制手柄顶部的拇指遥控开关。

驱动:4.4.13 压下脚踏开关。

高空作业车操作作业指导书

高空作业车操作作业指导书

目次1 适用范围 (1)2 规范性引用文件 (1)3 技术术语 (1)4作业准备 (1)5 作业流程 (2)6 安全风险及预控措施 (3)7 作业项目、方法及标准 (4)8 回顾及改进 (4)附录A (5)1 适用范围本作业指导书适用于电网公司管辖范围内配电高空作业车(含绝缘斗臂车)操作作业。

2 规范性引用文件GB26859-2011 电业安全工作规程(电力线路部分)电网公司输电、配电、变电检修作业防高空坠落安全防护规则3 技术术语无4 作业准备4.1 人员配备序号人员分工人数备注1 工作负责人 1 通过单位“三种人”考试合格,具备有登高证、电工证2 驾驶员 1 通过单位“安规”人考试合格,具备有相应车辆驾驶执照及本单位准驾证3 高空作业操作人员1~2通过单位“安规”考试合格,具备有登高证、电工证、特种作业车辆操作证4 合计3~44.2 技术资料序号内容标准备注1 技术资料准备高空车操作说明书作业指导书现场作业表单4.3 物品配置表1:安全防护用品及安全标识序号名称规格单位数量备注1 安全围栏米102 路锥个 4序号名称规格单位数量备注3 绝缘工作鞋双 24 安全带套 2表2:工器具及仪器仪表序号名称规格单位数量备注泄漏电流测试仪台 1表3:消耗性材料序号名称规格单位数量备注1 枕木根4-65 作业流程流程开始工前准备办理工作票(单)布置安措摆放车身检测车身可靠接地检测部件装置运行情况检测绝缘斗与带电体间的泄漏电流(适用绝缘斗臂)工作结束质量自检工作终结资料归档图1 作业流程图6 安全风险及预控措施序号危害名称细分风险种类产生风险条件控制措施1 不平整的地面坠落1、车辆如要停靠在斜坡面上;2、车辆不垫块滑动而松动。

1.车辆如要停靠在斜坡面上时,坡度不得超过5度;超过需要调整2.车辆在坡面停稳后,要利用垫块保证车身前后、左右处于水平状态,进行作业时,应保证车辆不应垫块滑动而松动。

设备损坏车内部构件、机构损坏2 高处的物体打击1、高空作业过程中,高空人员往杆上吊工器具、材料,绳索绑不紧或者绑绳的方法不正确;2、高空作业人员所使用的材料、工器具放不稳、抓不牢;3、高空人员所使用的工器具掉下;4、高空车臂活动范围下有人逗留。

曲臂式高空作业车操作规程详解

曲臂式高空作业车操作规程详解

曲臂式高空作业车操作规程详解1. 概述曲臂式高空作业车是一种采用曲臂式伸缩机构,适用于各种高空作业的专用车辆。

本文档将为您详细解析曲臂式高空作业车的操作规程,确保操作人员能够安全、高效地进行高空作业。

2. 操作前的准备工作在进行高空作业前,请确保以下准备工作已完成:1. 检查车辆的电池、燃油充足,确保车辆正常启动。

2. 检查曲臂式高空作业车的各个部件(如伸缩机构、工作平台、安全带等)是否完好,无损坏。

3. 确认作业车的停放位置,确保作业车与建筑物或其他障碍物保持安全距离。

4. 了解并熟悉高空作业车的工作原理及操作方法。

3. 操作流程1. 启动车辆:将钥匙插入点火开关,按启动按钮启动车辆。

2. 展开曲臂:缓慢操作曲臂伸缩机构,将曲臂展开至合适长度。

在展开过程中,注意观察曲臂与地面或其他障碍物之间的距离,确保安全。

3. 升高平台:操作液压系统,将工作平台升高至所需高度。

在升高过程中,密切观察平台与建筑物或其他障碍物之间的距离,防止发生碰撞。

4. 进行作业:操作人员登上工作平台,系好安全带,开始高空作业。

5. 作业完毕:操作人员离开工作平台,降低平台至地面。

6. 收起曲臂:缓慢操作曲臂伸缩机构,将曲臂收回到车辆内部。

7. 熄火并拔出钥匙:操作完成后,将钥匙拔出点火开关,关闭车辆电源。

4. 操作注意事项1. 操作人员需具备相应的操作资质,并进行岗前培训。

2. 操作过程中,严禁超载使用高空作业车。

3. 高空作业车进行作业时,应确保周围环境安全,防止发生意外事故。

4. 作业过程中,操作人员需随时关注车辆各部件的工作状态,发现问题立即停止作业,并及时处理。

5. 作业结束后,应将车辆各部件恢复至初始状态,确保车辆正常行驶。

5. 故障处理1. 若发生故障,请按下车辆紧急停止按钮,停止作业。

2. 操作人员应立即离开工作平台,并通知维修人员进行检修。

3. 故障处理期间,请确保车辆处于熄火状态,并将钥匙拔出点火开关。

6. 维护与保养1. 定期对曲臂式高空作业车进行保养,确保车辆各部件正常工作。

高空作业车使用说明书

高空作业车使用说明书

高空作业车使用说明书目录一. 主要技术指标 (5)1.1. 整车尺寸参数 (5)1.2. 性能参数 (5)1.3. 质量参数 (5)1.4. 发动机参数和结构 (5)1.5. 离合器 (6)1.6. 变速器 (6)1.7. 驱动桥 (6)1.8. 悬架 (6)1.9. 转向机构 (6)1.10. 制动系统 (6)1.11. 车轮轮胎 (7)1.12. 电气设备 (7)1.13. 燃油箱容量 (7)二. 上装基本参数 (7)2.1. 作业参数 (7)2.2. 液压系统 (7)2.3. 工作斗 (8)2.4. 液压工作斗找平 (8)2.5. 人身安全系统 (8)2.6. 上/下臂总成 (8)2.7. 转塔 (8)2.8. 转盘连续旋转 (8)2.9. 支座 (8)2.10. 润滑 (8)2.11. 喷漆 (9)2.12. 液压油箱 (9)2.13. 液压缸 (9)2.14. 下部控制 (9)2.15. 上部控制 (9)2.16. 液压系统 (9)2.17. 发动机启动/停止 (9)2.18. 应急动力 (10)2.19. 整车防倾翻装置系统功能说明 (10)2.20. 工作斗行程保护装置说明 (10)三. 操作说明 (10)3.1. 定位作业车操作 (10)3.2. 作业车操作 (11)3.3. 驾驶室控制操作 (13)3.4. “H”支腿控制操作…………………………………………………143.5. 上装下部控制操作 (15)3.6. 上部控制操作 (17)3.7. 上装操作需注意的工况 (18)3.8. 收放作业车 (18)四. 应急情况操作说明 (19)五. 预防性维护 (22)5.1. 日常目测检查 (22)5.2. 润滑 (23)5.3. 液压系统的维护 (25)六. 安全性 (27)前言编写本说明书的目的,在于使您熟悉本作业车的操作和维修保养,并向您提供重要的性能参数。

在使用作业车前,我们恳请您仔细阅读本说明书,熟悉本车的正确操作,并对作业车的各种功能有彻底的理解。

曲臂式高空作业车操作说明

曲臂式高空作业车操作说明

曲臂式高空作业车操作说明含各种按钮示意图解曲臂式高空作业车作为一款适用于室内外多点作业的经典高空作业设备,以其出色的延展性、载重大、动力强、易维护、高节能而闻名,在车站场馆作业领域有着广泛的应用。

为了让客户在使用曲臂式高空作业车的时候更加的简单,下面以JLG曲臂式高空作业车为例,来讲解曲臂式高空作业车是如何进行正确操作的,以及曲臂车操作的一些注意事项。

臂式高空作业车操作图解要操作曲臂式高空作业车,首先得要认识一下高空车的各种按钮,在曲臂车的伸缩和旋转臂的末端配备一个工作平台的自行式液压升降装置。

主操作员控制站位于平台上,如图1所示,操作员可以通过该控制站使曲臂式高空作业车向前或向后驱动和转向。

操作员可以升高或降低大臂的上臂和下臂,或者将大臂向左或向右转动。

标准大臂转动为收藏位置左右各360度。

曲臂式高空作业车拥有地面控制站,如下图所示,可在平台控制站失效时,改为地面控制。

地面控制可以操作大臂的升降及转动动作,用于在紧急情况下平台上的操作员无法操作时,将平台放低至地面。

地面控制还可以用于启动前检查。

地面控制站的按钮图解曲臂式高空作业车的地面控制站大臂升降、转动、平台调平、大臂伸缩、平台旋转、辅助电源、塔臂伸缩、塔臂升降以及小臂控制开关采用弹簧加压式,松开后将自动返回空档(关闭)位置。

如果配备了功能授权开关,必须按住此开关,方可操作大臂伸缩、塔臂升降、转台转动、大臂升降、小臂升降、平台水平定位、以及平台旋转等功能。

以下是各模块详细介绍:1. 平台旋转置于左边或右边位置时,平台旋转控制开关可以提供平台的旋转。

2. 平台调平允许操作员调节自动自我水平定位系统的 3 位置开关。

此开关用于在类似上/ 下坡的情况下调节平台水平。

只可将平台调平功能用于平台的轻微调平。

错误使用可能导致负载或人员移动或跌落。

违反此项警告可能导致死亡或重伤。

3. 小臂(如配备)小臂控制开关位于向上或向下位置时,分别提供升高或降低小臂的功能。

宏信建发高空作业车使用说明

宏信建发高空作业车使用说明

宏信建发高空作业车使用说明作业前的准备1、按使用说明书的要求进行行驶的准备工作。

在使用新车时,在1000公里的走合里程内选择较好的路面条件,而且行驶速度不该超过有关规定。

2、按润滑要求润滑各点。

3、检查各部紧固螺栓是否有松动。

4、检查液压油箱是否在油面以下,打开油箱开关。

5、检查支承本车的工作场地,根据需要准备木块垫平支腿下地面。

操作程序1、拉紧汽车刹车手柄,将变速杆拨在空档位置,使发动机空转,踏下离合器,拉动安装在驾驶室左边的手拉油门拉杆,挂上取力装置的档位,使油泵接合工作,观察油泵有无异常噪音、震动、渗油等现象,在冬季寒冷时,应空转10分钟以上。

2、根据下车组合操纵阀指示标牌,搬动下车组合操纵阀的手柄到后支腿(水平)“伸”的档位,使后支腿水平稳定器伸出,在搬动手柄到“前支腿”后支腿到“支”的档位,即可放下四条支腿,然后使操纵手柄复位,检查车身是否平稳,重新进行调整直到四支腿水平。

当支腿全部调整完毕,搬动下车操纵阀回位,即操纵阀手柄下中位,然后将下车组合操纵阀中的选择阀V1的档位搬动到通上臂的位置,这时油泵来的油从P口经回转中心接头到O口进入上车操纵阀。

3、搬动上车操纵阀到“下臂”、“上臂”到“支”的档位可使基本臂、上折臂上升,当搬动两手柄到“收”的档位,可使基本臂、上折臂下降。

搬动上车操纵阀“旋转”手柄到“左”“右”档位可使转台回转,搬动上车操纵阀“吊”的手柄到“上升”“下降”档位,可实现重物的上升和下降。

4、车上吊栏操作:其动作要领同3点,只是吊栏上操作时,要将V2上吊栏操纵转换阀向上搬动即可。

5、作业完毕后,应使各工作装置回到原位,再操纵下车操纵阀,先收回垂直支腿,再收回水平稳定器。

6、脱开取力箱挂档,使油泵停止工作,松开刹车装置,作业车即可变档行驶。

注意事项:1、行驶时严禁驱动油泵。

2、严禁作业时不放支腿。

3、作场地坡度不能大于3度。

4、严禁作业过程(工作斗带人)调整支腿。

5、风速超过五级时,应停止作业。

安全使用曲臂式高空作业车的操作指南

安全使用曲臂式高空作业车的操作指南

安全使用曲臂式高空作业车的操作指南1. 概述曲臂式高空作业车是一种广泛应用于各类施工、维修、检验等高空作业的专用设备。

为确保作业人员的安全,降低事故发生的风险,请务必严格按照本操作指南进行操作。

2. 准备工作2.1 环境检查- 确认作业现场是否有足够的空间进行操作。

- 检查地面是否平整、坚实,是否存在障碍物。

- 确认作业现场是否有高压电线等危险因素。

2.2 车辆检查- 检查曲臂式高空作业车的外观,确保无明显损伤或缺陷。

- 检查各关节、连接部位是否牢固,无松动。

- 检查液压系统、电气系统是否正常,无泄漏。

- 检查操作面板及各类指示灯是否正常。

2.3 作业平台检查- 检查作业平台的稳定性和安全性。

- 检查安全防护栏杆是否完好,无缺失。

- 检查作业平台上的防护措施是否完善,如防滑垫、警示标志等。

3. 操作流程3.1 启动与熄火- 确保曲臂式高空作业车处于停止状态,踩下刹车踏板。

- 插入钥匙,旋转至启动位置,启动发动机。

- 操作面板上的熄火按钮,熄灭发动机。

3.2 车辆移动- 确保作业平台处于最低位置,保证稳定性。

- 使用方向盘操控车辆行驶,注意速度不宜过快。

3.3 升高作业平台- 操作升高按钮,使作业平台缓慢上升。

- 观察作业平台高度,确保作业人员安全。

3.4 调整作业角度- 使用角度调整按钮,使作业平台达到合适的角度。

- 确保作业平台的稳定性,避免因角度不当导致翻转。

3.5 作业人员进行高空作业- 作业人员需穿戴好个人防护装备,如安全带、头盔等。

- 作业人员遵循高空作业安全操作规程,确保自身安全。

3.6 降低作业平台- 作业完成后,操作降低按钮,使作业平台缓慢下降。

- 确保作业平台降至安全高度,关闭电源。

4. 注意事项- 作业前,请务必认真阅读本操作指南,熟悉操作流程。

- 作业过程中,严禁超载使用,确保作业平台承载能力。

- 作业人员需具备相关高空作业资质,未经培训严禁操作。

- 作业现场附近如有无关人员,请及时告知并保持安全距离。

860sj高空作业车说明书

860sj高空作业车说明书

860sj高空作业车说明书1. 引言本说明书旨在介绍860sj高空作业车的使用方法、安全注意事项以及维护保养指南,帮助用户正确操作和维护该设备,确保工作安全和设备的正常运行。

2. 设备概述860sj高空作业车是一种用于在高空进行各种作业的专用设备。

它具有以下主要特点:•最大工作高度达到860米,适用于多种高空作业需求;•采用先进的液压系统和电气控制系统,操作简单、灵活;•车身结构稳固,具有良好的稳定性和安全性;•配备可调节角度的工作平台和扶手,提供舒适的工作环境;•可选配多种附件,满足不同工作需求。

3. 使用方法3.1 操作步骤1.确保工作区域平整且无障碍物,并设置合适的安全警示标志;2.启动发动机,并等待液压系统达到正常工作压力;3.使用控制台上的按钮或操纵杆控制升降、伸缩、旋转等功能;4.在作业平台上进行作业时,确保固定好安全带,并调整好扶手和工作平台的角度;5.完成作业后,将设备恢复到初始状态,并关闭发动机。

3.2 注意事项•在操作过程中,严禁超载使用设备;•避免在强风、雷电等恶劣天气条件下使用设备;•不得在高空作业车上进行危险动作或行为,并确保周围人员的安全;•定期检查设备的液压系统、电气系统和安全装置,确保其正常运行;•若发现异常情况或故障,请立即停止使用并联系专业维修人员。

4. 维护保养4.1 日常维护•每次使用前,检查液压油位是否充足,并清理液压系统中的杂质;•定期清洗设备表面和工作平台,以防止积尘和腐蚀;•检查并紧固设备上的螺栓、螺丝等连接件,确保其稳固可靠;•检查轮胎气压是否正常,并定期更换磨损严重的轮胎。

4.2 定期维护•根据设备使用时间和工况,定期更换液压油和滤芯,保持液压系统的正常运行;•清洗和检查电气系统中的接线端子,确保其良好接触;•检查并调整设备的工作平台和扶手角度,确保其灵活可调。

5. 安全警示•在使用过程中,请严格按照操作步骤进行操作,并遵守相关安全规定;•禁止在设备上进行超出规定范围的作业或活动;•未经专业培训和授权,禁止他人操作该设备;•避免将设备停放在倾斜或不稳定的地面上;•在高空作业时,请注意周围环境和天气状况,并采取相应的安全防护措施。

曲臂高空作业车使用说明书

曲臂高空作业车使用说明书

曲臂高空作业车使用说明书一、设备简介曲臂高空作业车是一种高效、安全且功能丰富的特种设备。

凭借其稳固的底盘和大功率的发动机,它能够在各种复杂环境中提供稳定的工作平台,确保操作员能够安全、高效地完成高空作业任务。

其设计理念注重人机工程学,旨在提供舒适的工作环境,使操作员能够集中精力完成工作。

二、操作步骤在启动曲臂高空作业车之前,请务必确保已经完成了以下准备工作:1. 仔细检查设备的各部件,特别是安全装置,确保其处于正常工作状态。

任何损坏或故障的部件都应及时更换或修复。

2. 检查发动机机油、冷却液和液压油的油位。

确保油位适中,既不过高也不过低。

同时,要使用规定的机油和液压油,以确保设备的正常运行。

3. 在启动发动机前,务必关闭所有工作平台和附件的开关,以防止意外操作导致设备损坏或人员伤亡。

4. 操作控制杆时,要平稳、缓慢地进行。

避免突然拉动或推动控制杆,因为这可能导致设备突然移动或产生不稳定的姿态。

5. 在进行任何作业时,都应确保工作平台和附件的位置合适且稳定。

避免在设备上放置不稳定或过重的物品,以免在工作过程中发生意外。

6. 在完成作业后,请将工作平台和附件收回到安全的位置,并关闭发动机。

在离开设备之前,务必确保设备已经完全停止运行。

三、维护与保养为了确保曲臂高空作业车的持久使用和性能稳定,必须定期进行维护和保养:1. 制定一个详细的维护计划,并按照计划进行定期检查。

这包括检查发动机、液压系统和电气系统的运行状况。

任何异常都应及时处理,以防止小问题变成大故障。

2. 定期清洁设备表面和内部部件,去除灰尘和杂物。

同时,要定期润滑设备的各个活动关节,以减少磨损并保持其良好的工作状态。

3. 如果在操作过程中发现任何异常情况或故障,应立即停止使用并联系专业人员进行维修。

不要试图自行修复复杂的机械问题,以免造成更大的损失或伤害。

四、注意事项在使用曲臂高空作业车时,务必遵守以下重要注意事项:1. 曲臂高空作业车是一种特种设备,其使用需要严格遵守相关法律法规和安全标准。

高空作业车使用作业说明

高空作业车使用作业说明

青岛造船厂有限公司青岛扬帆船舶制造有限公司制度编号:制度页数:共页高空作业车使用作业说明编制人:邱云峰审核人:杜鹏批准人:闫高洁主办单位:生产管理处发布日期:2012年月日生效日期:2012年月日第一章总则第一条目的为了使高空作业车规范操作,使用过程受控及有效管理,做好高空作业车的日常维护、保养、降低设备的停机率及维修成本等工作,特制定本作业说明。

第二条适用范围本作业说明适用于全场高空作业车使用管理部门。

第二章职责第三条生产管理处职责:1、负责本作业说明的修订和完善;2、负责对高空作业车的日常使用管理;3、负责对高空作业车的日常维护、保养、点检卡的填写,监督执行情况的检查;4、负责对高空作业车使用部门的考核;5、负责高空作业车使用结束的检查和移交;6、负责对高空作业车保养时间及维修过程的跟踪。

第四条车辆使用部门的职责:1、负责高空作业车的正确使用和日常保养检查、维护;2、负责安排高空作业车持证上岗的驾驶人员;并保证其遵守高空作业车的安全操作规程。

3、负责日常保养点检卡的填写;4、负责故障车辆的报修;5、负责高空作业车使用结束后的移交。

第三章管理内容及要求第五条车辆的驾驶1、驾驶人员必须经过培训持证上岗且必须到生产管理处备案,严禁私自租、借高空作业车;2、驾驶人员须遵守国家交通规则及厂内机动车辆管理规定;3、驾驶人员在驾驶车辆前应对车辆做基本检查(如水箱、油量、机油、刹车油、电瓶液、轮胎、外观等),如发现故障,配件失窃或损坏等现象,须立即报告生产管理处;4、雨天、台风等能导致车辆受损,应提前做好防护工作;5、高空作业车在使用过程中发现异常现象或响声,应立即停车检查原因,禁止带病工作;6、使用完毕后,检查车辆各部位情况是否正常,确认后方可将车辆放置生产管理处指定安全停车位置,并关闭电源,关闭各防护门,锁好车辆待交接;7、高空作业车有专项管理人员加强巡查,杜绝违章;8、车辆在工作时应避免电焊渣及其他物体对车辆损害。

高空作业车说明书

高空作业车说明书

前言感谢您购置我们的产品。

为了您更好的使用高空作业车,获得最佳的效益,我们恳切地希望您在使用车辆之前能够仔细阅读本《产品保养及使用说明书》。

本说明书详细地介绍了高空作业车的性能、结构、使用方法、注意事项及保养等知识。

操作者在操作前必须认真的阅读了本说明书的有关内容。

在掌握其性能特点、操作方法和注意事项后,方可使用该车。

为了保证在操作人员更替后,也能正确的使用该车,本使用维护说明书必须妥善保管,不得遗失和损坏。

目录一、技术特性1、主要技术参数2、外形图3、工作范围特性曲线二、整车结构简介1、底盘2、取力装置3、底架4、伸缩臂5、平衡机构6、旋转机构7、中心回转接头8、工作斗9、液压系统10、电路系统三、操作应注意事项四、维修保养五、常见故障处理六、附录1、润滑图2、易损件和密封件一、技术特性(见图1、图2)1、主要技术参数(1)最高工作高度: 20米(2)最大工作幅度: 12.5米(3)工作斗尺寸(玻璃钢)(长×宽×高) 1060×700×1000 (mm)(4)工作斗额定载荷: 200公斤(5)回转角度: 360°(全回转)(6)支腿型式和数量: H型 4支腿伸缩可调(7)汽车底盘型号: BJ5133EJFFD-S(8)驾驶室: 单排(9)整车总质量: 9.5吨(10)整车外形尺寸(长×宽×高): 8850×2470×3660(mm)(11)操纵方式: 电控、斗上操纵和斗下操纵(12)接近角: 16°(13)离去角: 13°(14)最高车速: 90(km/h)2、整车外形图。

图 1- - 43、高空作业范围特性曲线图:图 2二、整车结构简介。

1、底盘底盘部分介绍见福田BJ5133使用说明书。

2、取力装置取力装置由取力箱、CBQ-G316-AFPL齿轮油泵组成,装置在变速箱取力窗口处。

在汽车变速箱空挡时,按驾驶室内电磁气动开关,即可挂上或脱开取力箱与汽车变速箱啮合的滑动齿轮,取力箱的输出法兰与油泵法兰连接,带动油泵转动,泵出高压油供给各液压执行组件工作。

高空车使用说明书

高空车使用说明书

操作本设备前须熟知使用说明书中的安全规则及使用方法。

Be familiar with the safety rules and operation methods in the operation manual before operating this equipment.只有操作培训合格人员才能操作本设备。

Only qualified personnel trained in operation can operate this equipment.本设备的安全设备含作业半径限制装置,单不允许超过工作平标示的额定载荷。

Be familiar with the safety rules and operation methods in the operation manual before operating this equipment.工作平台的乘坐人员为2名,不允许超载。

The working platform's ride personnel is 2,does not allow the overload.工作平台的乘坐人员须系好安全带,戴好安全帽,防止高空坠落。

Working platform passengers must wear a seat belt,wear a helmet,to prevent high-altitude fail.打雷、闪电、12m/s及以上强风等恶劣天气或电源线周围(3米以内)禁止使用本设备。

The use of this equipment is prohibited in severe weather such as thunder,lighting,strong wind over 12m/s or around electric lake line(within 3M).本设备不是绝缘设备。

This equipment is not an insulating equipment.设备使用前须确认各部位动作状态及链条的安全状态。
