整流桥电路大全
二极管整流桥电路
二极管整流桥电路
二极管整流桥电路是一种常用的电力整流电路，用于将交流电转换为直流电。
它由四个二极管组成，连接成一个桥式电路，通常被称为整流桥。
整流桥电路的输入端连接着交流电源，输出端连接着负载。
整流桥电路的工作原理是利用二极管的单向导通性质，将输入的交流电转换为单向的直流电，输出到负载上。
整流桥电路的输入端有两个电极，分别是正极和负极，输出端也有两个电极，分别是正极和负极。
在正半周内，整流桥电路的输入端的正极连接到正极，负极连接到负极，此时整流桥电路的四个二极管中，前两个二极管导通，后两个二极管截止，输出端的正极和负极分别连接到正极和负极，输出端的电压等于输入端的电压。
在负半周内，整流桥电路的输入端的正极连接到负极，负极连接到正极，此时整流桥电路的前两个二极管截止，后两个二极管导通，输出端的正极和负极分别连接到负极和正极，输出端的电压等于输入端的电压的相反数。
整流桥电路的优点是结构简单，可靠性高，输出电压脉动小，适用于各种交流电源的变压整流。
缺点是效率较低，因为在整流过程中会产生一定的电能损耗。
asemi三相桥式整流桥桥电路图
编辑：TT
三相整流桥工作原理
三相整流桥工作原理在开讲之前，我们先来说整流桥。
在整流桥作为一种功率元器件，被使用率极高，应用范围也非常的广泛。
广泛应用于各种电源设备、电焊机、感应器等相关产品上。
其内部主要是由四个二极管组成的桥路来实现把输入的交流电压转化为输出的直流电压。
整流桥工作原理就是将交流电转换为直流电，不改变电流电压。
三相整流桥属于“高压”桥堆，一般用在全波整流电路中,它又分为全桥与半桥。
全桥
是由4只整流二极管按桥式全波整流电路的形式连接并封装为一体构成的，图是其外形。
全桥的正向电流有20A、35A、50A等多种规格,耐压值(最高反向电压)有600V、800V、1000V 等
多种规格。
在整流桥的每个工作周期内，同一时间只有两个二极管进行工作，通过二极管的单向导通功能,把交流电转换成单向的直流脉动电压。
其内部的结构如图2所示，该全波整流桥采用塑料封装结构（大多数的小功率整流桥都是采用该封装形式）。
桥内的四个主要发热元器件——二极管被分成两组分别放置在直流输出的引脚铜板上。
在直流输出引脚铜板间有两块连接铜板，他们分别与输入引脚（交流输入导线）相连，形成我们在外观上看见的有四个对外连接引脚的全波整流桥。
由于该系列整流桥都是采用塑料封装结构，在上述的二极管、引脚铜板、连接铜板以及连接导线的周围充满了作为绝缘、导热的骨架填充物质——环氧树脂。
然而，环氧树脂的导热系数是比较低的（一般为0.35℃W/m，最高为2.5℃W/m）,因此整流桥的结--壳热阻一般都比较大（通常为1.0~10℃/W）。
整流桥
整流桥有多种方法可以用整流二极管将交流电转换为直流电，包括半波整流、全波整流以及桥式整流等。
整流桥，就是将桥式整流的四个二极管封装在一起，只引出四个引脚。
四个引脚中，两个直流输出端标有＋或－，两个交流输入端有～标记。
应用整流桥到电路中，主要考虑它的最大工作电流和最大反向电压。
图一 整流桥（桥式整流）工作原理图二 各类整流桥（有些整流桥上有一个孔，是加装散热器用的）半波整流；全波整流；桥式整流一、半波整流电路图１ 图1是一种最简单的整流电路。
它由电源变压器B、整流二极管D和负载电阻Rfz组成。
变压器把市电电压变换为所需要的交变电压e2，D 再把交流电变换为脉动直流电。
下面从图2的波形图上看看二极管是怎样整流的。
图２ 变压器次级电压e2，是一个方向和大小都随时间变化的正弦波电压，它的波形如图2（a）所示。
在0～π时间内，e2 为正半周即变压器上端为正下端为负。
此时整流二极管承受正向电压而导通，e2 通过它加在负载电阻Rfz上，在π～2π 时间内，e2 为负半周，变压器次级下端为正，上端为负。
这时D承受反向电压，不导通，Rfz上无电压。
在2π～3π 时间内，重复0～π 时间的过程，而在3π～4π时间内，又重复π～2π 时间的过程…这样反复下去，交流电的负半周就被"削"掉了，只有正半周通过Rfz，在Rfz上获得了一个单一右向（上正下负）的电压，如图2（b）所示，达到了整流的目的，但是，负载电压Usc 。
以及负载电流的大小还随时间而变化，因此，通常称它为脉动直流。
这种除去半周、留下半周的整流方法，叫半波整流。
不难看出，半波整说是以"牺牲"一半交流为代价而换取整流效果的，电流利用率很低（计算表明，整流得出的半波电压在整个周期内的平均值，即负载上的直流电压Usc =0.45e2 ）因此常用在高电压、小电流的场合，而在一般无线电装置中很少采用。
二、全波整流电路 如果把整流电路的结构作一些调整，可以得到一种能充分利用电能的全波整流电路。
桥式整流电路图及工作原理介绍
桥式整流电路图及工作原理介绍桥式整流电路如图1所示，图（a）、（b）、（c）是桥式整流电路的三种不同画法。
由电源变压器、四只整流二极管D1〜4和负载电阻RL组成。
四只整流二极管接成电桥形式，故称桥式整流。
图1桥式整流电路图桥式整流电路的工作原理如图2所示。
耕上翌淀电路工作BJ的电盖方向口£・的就既方H —4在u2的正半周，D1、D3导通，D2、D4截止，电流由TR次级上端经D1一RL 一D3回到TR次级下端，在负载RL上得到一半波整流电压在u2的负半周，D1、D3截止，D2、D4导通，电流由Tr次级的下端经D2一RL -D4回到Tr次级上端，在负载RL上得到另一半波整流电压。
这样就在负载RL上得到一个与全波整流相同的电压波形，其电流的计算与全波整流相同，即UL = 0.9U2IL = 0.9U2 / RL流过每个二极管的平均电流为ID = IL/2 = 0.45 U2 / RL每个二极管所承受的最高反向电压为什么叫硅桥，什么叫桥堆目前，小功率桥式整流电路的四只整流二极管，被接成桥路后封装成一个整流器件，称"硅桥"或"桥堆"，使用方便，整流电路也常简化为图Z图1 (c)的形式。
桥式整流电路克服了全波整流电路要求变压器次级有中心抽头和二极管承受反压大的缺点，但多用了两只二极管。
在半导体器件发展快，成本较低的今天，此缺点并不突出，因而桥式整流电路在实际中应用较为广泛。
二极管整流电路原理与分析半波整流二极管半波整流电路实际上利用了二极管的单向导电特性。
当输入电压处于交流电压的正半周时，二极管导通，输出电压V Q=V r V d。
当输入电压处于交流电压的负半周时，二极管截止，输出电压V o=0。
半波整流电路输入和输出电压的波形如图所示。
二极管半波整流电路对于使用直流电源的电动机等功率型的电气设备，半波整流输出的脉动电压就足够了。
但对于电子电路，这种电压则不能直接作为半导体器件的电源，还必须经过平滑（滤波）处理。
全桥整流
上面这个整流电路由整流桥和LC滤波电路组成。
整流桥如下图，其中~表示交流，+-表示直流。
当交流电为正半波时，电流由红色的线所示流向负载，当交流电为负半波时，电流由蓝色的线所示流向负载。
经过整流桥后还是馒头波，需要进一步滤波，一般的滤波加个电容就可以了，视频中滤波后能这么平直只是因为这是在空载的时候，实际加负载后，波形会如下图所示。
LC滤波电路的组成：LC滤波器一般是由滤波电抗器、电容器和电阻器适当组合而成，与谐波源并联，除起滤波作用外，还兼顾无功补偿的需要；LC滤波电路的原理：在电子线路中，电感线圈对交流有限流作用，由电感的感抗公式XL=2πfL 可知，电感L越大，频率f越高，感抗就越大。
因此电感线圈有通低频，阻高频的作用，这就是电感的滤波原理下面是LC滤波电路实例电感在电路最常见的作用就是与电容一起，组成LC滤波电路。
我们已经知道，电容具有“阻直流，通交流”的本领，而电感则有“通直流，阻交流，通低频，阻高频”的功能。
如果把伴有许多干扰信号的直流电通过LC滤波电路（如图），那么，交流干扰信号大部分将被电感阻止吸收变成磁感和热能，剩下的大部分被电容旁路到地，这就可以抑制干扰信号的作用，在输出端就获得比较纯净的直流电流。
实际上在工作时，LC滤波的输出都有一个等效电阻，如下图所示分析：对输入和输出做拉普拉斯变换则输入为VIN(s) ,输出为VOUT(s) ,以下电阻用R表示，电容用C表示，电感用L表示，s为拉式变换的一个符号。
电阻的拉式变换仍为R，电容的拉式变换为，电感的拉式变换为sL，则由电容与电阻并联后与电感串联可知，此即为普通的二阶低通滤波器表达式。
当输入信号的角频率（角频率=频率*2）等于时，信号的输出将会被衰减到输入的0.707倍，大于此频率衰减的更多，称为截止频率。
整流后的馒头波是由直流分量和交流分量组成，直流分量即为电压波形的平均值，交流分量即是波形减去直流分量。
交流分量由100HZ，200HZ，300HZ等频率的波形组成，即100HZ 的整数倍频率（因为整流后波形的频率为100HZ）。

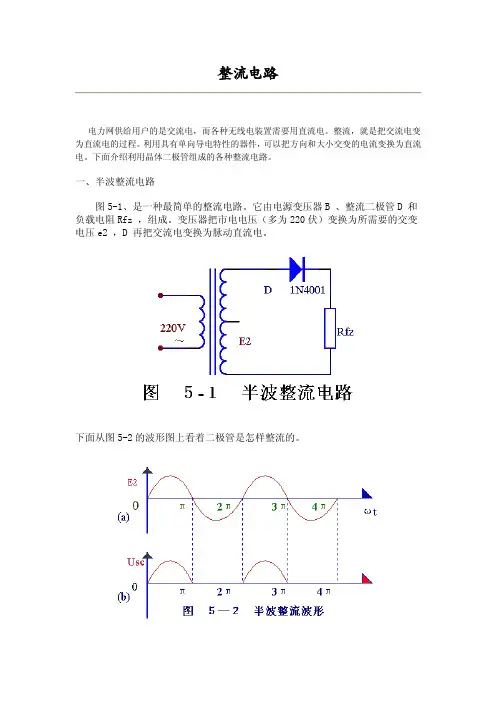

各种整流电路图解分析
整流电路电力网供给用户的是交流电，而各种无线电装置需要用直流电。
整流，就是把交流电变为直流电的过程。
利用具有单向导电特性的器件，可以把方向和大小交变的电流变换为直流电。
下面介绍利用晶体二极管组成的各种整流电路。
一、半波整流电路图5-1、是一种最简单的整流电路。
它由电源变压器B 、整流二极管D 和负载电阻Rfz ，组成。
变压器把市电电压（多为220伏）变换为所需要的交变电压e2 ，D 再把交流电变换为脉动直流电。
下面从图5-2的波形图上看着二极管是怎样整流的。
变压器砍级电压e2 ，是一个方向和大小都随时间变化的正弦波电压，它的波形如图5-2（a）所示。
在0～K时间内，e2 为正半周即变压器上端为正下端为负。
此时二极管承受正向电压面导通，e2 通过它加在负载电阻Rfz上，在π～2π时间内，e2 为负半周，变压器次级下端为正，上端为负。
这时D 承受反向电压，不导通，Rfz，上无电压。
在π～2π时间内，重复0～π时间的过程，而在3π～4π时间内，又重复π～2π时间的过程…这样反复下去，交流电的负半周就被"削"掉了，只有正半周通过Rfz，在Rfz上获得了一个单一右向（上正下负）的电压，如图5-2（b）所示，达到了整流的目的，但是，负载电压Usc 。
以及负载电流的大小还随时间而变化，因此，通常称它为脉动直流。
这种除去半周、图下半周的整流方法，叫半波整流。
不难看出，半波整说是以"牺牲"一半交流为代价而换取整流效果的，电流利用率很低（计算表明，整流得出的半波电压在整个周期内的平均值，即负载上的直流电压Usc =0.45e2 ）因此常用在高电压、小电流的场合，而在一般无线电装置中很少采用。
二、全波整流电路如果把整流电路的结构作一些调整，可以得到一种能充分利用电能的全波整流电路。
图5-3 是全波整流电路的电原理图。
全波整流电路，可以看作是由两个半波整流电路组合成的。
变压器次级线圈中间需要引出一个抽头，把次组线圈分成两个对称的绕组，从而引出大小相等但极性相反的两个电压e2a 、e2b ，构成e2a 、D1、Rfz与e2b 、D2 、Rfz ，两个通电回路。
桥式整流电路计算公式及输出电压波形图
桥式整流电路计算公式及输出电压波形图桥式整流简介桥式整流器，英文 BRIDGE RECTIFIERS，也叫做整流桥堆，是利用二极管的单向导通性进行整流的最常用的电路，常用来将交流电转变为直流电。
桥式整流电路图桥式整流电路如图1所示，图（a）、（b）、（c）是桥式整流电路的三种不同画法。
由电源变压器、四只整流二极管D1~4和负载电阻RL组成。
四只整流二极管接成电桥形式，故称桥式整流。
桥式整流电路计算公式桥式整流属于全波整流，它不是利用副边带有中心抽头的变压器，用四个二极管接成电桥形式，使在电压V2的正负半周均有电流流过负载，在负载形成单方向的全波脉动电压。
桥式整流电路计算主要参数：单相全波整流电路图利用副边有中心抽头的变压器和两个二极管构成如下图所示的全波整流电路。
从图中可见正负半周都有电流流过负载，提高了整流效率。
全波整流的特点：输出电压VO高；脉动小；正负半周都有电流供给负载，因而变压器得到充分利用，效率较高。
主要参数：桥式整流电路电感滤波原理电感滤波电路利用电感器两端的电流不能突变的特点，把电感器与负载串联起来，以达到使输出电流平滑的目的。
从能量的观点看，当电源提供的电流增大（由电源电压增加引起）时，电感器L把能量存储起来；而当电流减小时，又把能量释放出来，使负载电流平滑，电感L有平波作用。
桥式整流电路电感滤波优点：整流二极管的导电角大，峰值电流小，输出特性较平坦。
桥式整流电路电感滤波缺点：存在铁心，笨重、体积大，易引起电磁干扰，一般只适应于低电压、大电流的场合。
例10.1.1桥式整流器滤波电路如图所示，已知V1是220V交流电源，频率为50Hz，要求直流电压VL=30V，负载电流IL=50mA。
试求电源变压器副边电压v2的有效值，选择整流二极管及滤波电容。
桥式整流电路电容滤波电路图10.5分别是单相桥式整流电路图和整流滤波电路的部分波形。
这里假设t《0时，电容器C已经充电到交流电压V2的最大值（如波形图所示）。
mos管整流桥电路
mos管整流桥电路
摘要：
1.整流桥电路的基本概念
2.Mos管整流桥电路的工作原理
3.Mos管整流桥电路的优缺点
4.Mos管整流桥电路的应用领域
正文：
整流桥电路是一种电子电路，用于将交流电转换为直流电。
Mos管整流桥电路是一种常见的整流桥电路，它利用Mos管的导通特性来实现整流功能。
Mos管整流桥电路的工作原理如下:当输入的交流电压为正时，Mos管导通，电流通过Mos管;当输入的交流电压为负时，Mos管截止，电流不通过Mos管。
这样，在输出端就得到了直流电压。
Mos管整流桥电路的优点是效率高、响应速度快、输出电压稳定等。
此外，Mos管整流桥电路还具有很好的抗干扰能力，能够有效地抑制电磁干扰。
然而，Mos管整流桥电路也存在一些缺点，例如输出电压会受到输入电压的影响，导致输出电压不稳定。
此外，Mos管整流桥电路的输出电流能力有限，不适合大电流应用。
Mos管整流桥电路广泛应用于各种电子设备中，例如电源适配器、电子镇流器、LED驱动器等。
桥式整流电路图及工作原理介绍
桥式整流电路图及工作原理介绍桥式整流电路如图1所示，图（a）、（b）、（c）是桥式整流电路的三种不同画法。
由电源变压器、四只整流二极管D1~4 和负载电阻RL组成。
四只整流二极管接成电桥形式，故称桥式整流。
图1 桥式整流电路图桥式整流电路的工作原理如图2所示。
在u2的正半周，D1、D3导通，D2、D4截止，电流由TR次级上端经D1→ RL →D3回到TR 次级下端，在负载RL上得到一半波整流电压在u2的负半周，D1、D3截止，D2、D4导通，电流由Tr次级的下端经D2→ RL →D4 回到Tr次级上端，在负载RL 上得到另一半波整流电压。
这样就在负载RL上得到一个与全波整流相同的电压波形，其电流的计算与全波整流相同，即UL = 0.9U2IL = 0.9U2／RL流过每个二极管的平均电流为ID = IL／2 = 0.45 U2／RL每个二极管所承受的最高反向电压为什么叫硅桥,什么叫桥堆目前，小功率桥式整流电路的四只整流二极管，被接成桥路后封装成一个整流器件，称"硅桥"或"桥堆"，使用方便，整流电路也常简化为图Z图1（c）的形式。
桥式整流电路克服了全波整流电路要求变压器次级有中心抽头和二极管承受反压大的缺点，但多用了两只二极管。
在半导体器件发展快，成本较低的今天，此缺点并不突出，因而桥式整流电路在实际中应用较为广泛。
二极管整流电路原理与分析半波整流二极管半波整流电路实际上利用了二极管的单向导电特性。
当输入电压处于交流电压的正半周时，二极管导通，输出电压v o=v i-v d。
当输入电压处于交流电压的负半周时，二极管截止，输出电压v o=0。
半波整流电路输入和输出电压的波形如图所示。
二极管半波整流电路对于使用直流电源的电动机等功率型的电气设备，半波整流输出的脉动电压就足够了。
但对于电子电路，这种电压则不能直接作为半导体器件的电源，还必须经过平滑（滤波）处理。
平滑处理电路实际上就是在半波整流的输出端接一个电容，在交流电压正半周时，交流电源在通过二极管向负载提供电源的同时对电容充电，在交流电压负半周时，电容通过负载电阻放电。
半波整流、全波整流、桥式整流电路详解
半波整流、全波整流、桥式整流电路详解
整流，就是把交流电变为直流电的过程。
利用具有单向导电特性的器件，可以把方向和大小交变的电流变换为直流电。
下面介绍利用晶体二极管组成的各种整流电路。
1.半波整流介绍：
2.全波整流电路
全波整流电路，可以看作是由两个半波整流电路组合成的。
变压器次级线圈中间需要引出一个抽头，把次组线圈分成两个对称的绕组，从而引出大小相等但极性相反的两个电压E2a 、E2b ，构成E2a 、D1、Rfz与E2b 、D2 、Rfz ，两个通电回路。
3.桥式整流电路
桥式整流电路是使用最多的一种整流电路。
这种电路，只要增加
两只二极管口连接成"桥"式结构，便具有全波整流电路的优点，而同时在一定程度上克服了它的缺点。
桥式整流电路图及工作原理介绍07428
桥式整流电路图和工作原理桥式整流电路如图1所示，图（a）、（b）、（c）是桥式整流电路的三种不同画法。
由电源变压器、四只整流二极管D1~4 和负载电阻RL组成。
四只整流二极管接成电桥形式，故称桥式整流。
图1 桥式整流电路图桥式整流电路的工作原理如图2所示。
在u2的正半周，D1、D3导通，D2、D4截止，电流由TR次级上端经D1→ RL →D3回到TR 次级下端，在负载RL上得到一半波整流电压在u2的负半周，D1、D3截止，D2、D4导通，电流由Tr次级的下端经D2→ RL →D4 回到Tr次级上端，在负载RL 上得到另一半波整流电压。
这样就在负载RL上得到一个与全波整流相同的电压波形，其电流的计算与全波整流相同，即UL = 0.9U2IL = 0.9U2／RL流过每个二极管的平均电流为ID = IL／2 = 0.45 U2／RL每个二极管所承受的最高反向电压为什么叫硅桥,什么叫桥堆目前，小功率桥式整流电路的四只整流二极管，被接成桥路后封装成一个整流器件，称"硅桥"或"桥堆"，使用方便，整流电路也常简化为图Z图1（c）的形式。
桥式整流电路克服了全波整流电路要求变压器次级有中心抽头和二极管承受反压大的缺点，但多用了两只二极管。
在半导体器件发展快，成本较低的今天，此缺点并不突出，因而桥式整流电路在实际中应用较为广泛。
二极管整流电路原理与分析半波整流二极管半波整流电路实际上利用了二极管的单向导电特性。
当输入电压处于交流电压的正半周时，二极管导通，输出电压v o=v i-v d。
当输入电压处于交流电压的负半周时，二极管截止，输出电压v o=0。
半波整流电路输入和输出电压的波形如图所示。
二极管半波整流电路对于使用直流电源的电动机等功率型的电气设备，半波整流输出的脉动电压就足够了。
但对于电子电路，这种电压则不能直接作为半导体器件的电源，还必须经过平滑（滤波）处理。
平滑处理电路实际上就是在半波整流的输出端接一个电容，在交流电压正半周时，交流电源在通过二极管向负载提供电源的同时对电容充电，在交流电压负半周时，电容通过负载电阻放电。
ASEMI四个二极管整流桥图
四个二极管整流桥图
编辑：DD
整流桥由4个或者四个以上的二极管在内部焊接组成桥式整流结构，起到整流作用。
由四个二极管整流桥构成的内部结构图是怎样的呢？一起来看一下：
1）四个二极管整流桥原理图
2）二极管组成整流桥的简单效果图解
大部分二极管所具备的电流方向性我们通常称之为“整流（Rectifying）”功能。
二极管最普遍的功能就是只允许电流由单一方向通过（称为顺向偏压），反向时阻断（称为逆向偏压）。
因此，二极管可以想成电子版的逆止阀。
单相整流桥电路图KBPC5010
OUTLINE
1/2
KBPC5010
RATING AND CHARACTERISTICS CURVES
FIG. 1 - MAXIMUM FORWARD SURGE CURRENT
400 350 50
FIG. 2 - DERATING CURVE OUTPUT RECTIFIED CURRENT
2/2
MAXIMUM RATINGS AND ELECTRICAL CHARACTERISTICS
(Single-phase, half-wave, 60HZ, resistive or inductive load rating at 25 , unless otherwise stated, for capacitive load, derate current by 20%)
Parameter Maximum recurrent peak reverse voltage Maximum RMS voltage Maximum DC blocking voltage Maximum average forward rectified current at TC=55℃ Peak forward surge current 8.3ms single half sine-wave superimposed on rated load (JEDEC Method) Maximum instantaneous forward voltage drop per element at Maximum DC reverse current at rated DC blocking voltage per element Operating temperature range Storage and operation junction temperature Ta=25℃ Ta=100℃ Symbol VRRM VRMS VDC IF(AV) IFSM VF IR TJ TSTG KBPC 5010 1000 700 1000 50 400 1.2 10.0 500 -55 to +150 -55 to +150 ℃ ℃ Units V V V A A V μA
mos管整流桥电路
mos管整流桥电路摘要：1.MOS 管整流桥电路概述2.MOS 管整流桥电路的工作原理3.MOS 管整流桥电路的优点4.MOS 管整流桥电路的应用领域正文：一、MOS 管整流桥电路概述MOS 管整流桥电路，是一种基于MOSFET（金属- 氧化物- 半导体场效应晶体管）技术的整流电路。
与传统的整流桥电路相比，MOS 管整流桥电路具有更高的效率、更低的失真和更小的体积等优点。
因此，在实际应用中，MOS 管整流桥电路越来越受到工程师们的青睐。
二、MOS 管整流桥电路的工作原理MOS 管整流桥电路主要由四个MOSFET 管组成，分别是两个N 沟道MOSFET 和两个P 沟道MOSFET。
电路中，两个N 沟道MOSFET 分别连接在输入电压的正半周期和负半周期，而两个P 沟道MOSFET 则分别连接在输入电压的负半周期和正半周期。
当输入电压为正半周期时，N 沟道MOSFET1 导通，N 沟道MOSFET3 截止；当输入电压为负半周期时，N 沟道MOSFET2 导通，N 沟道MOSFET4 截止。
这样，在输入电压的正负半周期交替过程中，电路始终保持单向导通状态，从而实现整流功能。
三、MOS 管整流桥电路的优点1.高效率：与传统的整流桥电路相比，MOS 管整流桥电路具有更高的工作效率，这主要得益于MOSFET 器件的低导通电阻和低损耗特性。
2.低失真：由于MOSFET 器件的工作电压范围较宽，因此MOS 管整流桥电路可以实现较低的输出电压失真。
3.小体积：MOSFET 器件具有微型化、轻量化的特点，因此MOS 管整流桥电路具有较小的体积和重量，便于安装和携带。
4.宽工作温度范围：MOSFET 器件具有较宽的工作温度范围，使得MOS 管整流桥电路具有较强的环境适应能力。
四、MOS 管整流桥电路的应用领域MOS 管整流桥电路广泛应用于各种电子设备和系统中，如通信设备、计算机、家电产品、工业控制等领域。
mos管整流桥电路
mos管整流桥电路
目录
1.MOS 管整流桥电路概述
2.MOS 管整流桥电路的工作原理
3.MOS 管整流桥电路的优缺点
4.MOS 管整流桥电路的应用领域
正文
一、MOS 管整流桥电路概述
MOS 管整流桥电路，是一种基于 MOSFET（金属 - 氧化物 - 半导体场效应晶体管）技术制造的整流电路。
它具有体积小、重量轻、结构简单、工作稳定可靠等优点，广泛应用于各种电子设备中。
二、MOS 管整流桥电路的工作原理
MOS 管整流桥电路主要由四个 MOSFET 管组成，分为全桥和半桥两种结构。
全桥结构包含两个驱动管和两个整流管，半桥结构则只有两个MOSFET 管。
在全桥结构中，驱动管用于控制整流管的开关，整流管则负责整流。
而在半桥结构中，两个 MOSFET 管分别负责整流和开关控制。
当输入交流电压为正半周期时，两个整流管（或一个整流管和一个驱动管）导通，使得电流在负载电阻上形成正向流动；当输入交流电压为负半周期时，两个整流管（或一个整流管和一个驱动管）截止，使得电流无法流过负载电阻，从而实现整流功能。
三、MOS 管整流桥电路的优缺点
优点：
1.MOS 管整流桥电路具有体积小、重量轻的特点，便于安装和携带；
2.结构简单，工作稳定可靠，降低了故障率和维修成本；
3.控制电路与整流电路集成在同一芯片上，减少了外部电路的复杂性；
4.响应速度快，适用于高频率、高功率应用场合。
缺点：
1.耐压能力较低，不适用于高电压场合；
2.温度特性较差，随着温度的升高，导通电阻会增加，影响整流效果；
3.输入电压波形应为正弦波，否则可能影响整流效果。
整流桥电路图是什么？ASEMI12年经验总结
整流桥电路图是什么？ASEMI12年经验总结
整流电路也分四种类型。
第一种是半波整流，半波整流电路一般情况下只需要一个二极管。
详细的情况我们可以看下下面的图1，在图1中你能看到在交流电正半周时VD 导通，负半周时VD 截止，负载R 上得到的是脉动的直流电。
第二种是全波整流，全波整流则是要用到二个二极管，ASEMI工程上也会要求需要有带中心抽头的两个次级线圈，这两个次级线圈需要圈数相同，以保证相同的电阻。
详细的情况我们可以看下图2，负载RL得到的就是全波整流电流，输出电压比半波整流电路要高。
第三种就是我们常见的全波桥式整流，像我们ASEMI的整流桥一般情况下也都是全波桥式整流，全波桥式整流用的是4个二极管组成的桥式电路，这种电路只能有单个次级线圈的变压器。
见图3，负载上的电流波形和输出电压值与第二种全波整流电路是完全相同的。
整流桥电路大全
整流电路大全9.3.7 正、负极性全波整流电路及故障处理如图9-24所示是能够输出正、负极性单向脉动直流电压的全波整流电路。
电路中的T1是电源变压器，它的次级线圈有一个中心抽头，抽头接地。
电路由两组全波整流电路构成，VD2和VD4构成一组正极性全波整流电路，VD1和VD3构成另一组负极性全波整流电路，两组全波整流电路共用次级线圈。
图9-24 输出正、负极性直流电压的全波整流电路1．电路分析方法关于正、负极性全波整流电路分析方法说明下列2点：（1）在确定了电路结构之后，电路分析方法和普通的全波整流电路一样，只是需要分别分析两组不同极性全波整流电路，如果已经掌握了全波整流电路的工作原理，则只需要确定两组全波整流电路的组成，而不必具体分析电路。
（2）确定整流电路输出电压极性的方法是：两二极管负极相连的是正极性输出端（VD2和VD4连接端），两二极管正极相连的是负极性输出端（VD1和VD3连接端）。
2．电路工作原理分析如表9-28所示是这一正、负极性全波整流电路的工作原理解说。
表9-28 正、负极性全波整流电路的工作原理解说3．故障检测方法关于这一电路的故障检测方法说明下列几点：（1）如果正极性和负极性直流输出电压都不正常时，可以不必检查整流二极管，而是检测电源变压器，因为几只整流二极管同时出现相同故障的可能性较小。
（2）对于某一组整流电路出现故障时，可按前面介绍的故障检测方法进行检查。
这一电路中整流二极管中的二极管VD1和VD3、VD2和VD4是直流电路并联的，进行在路检测时会相互影响，所以准确的检测应该将二极管脱开电路。
4．电路故障分析如表9-29所示是正、负极性全波整流电路的故障分析。
表9-29 正、负极性全波整流电路的故障分析分页：1234569.3.8 正极性桥式整流电路及故障处理桥式整流电路是电源电路中应用量最大的一种整流电路。
如图9-25所示是典型的正极性桥式整流电路，VD1～VD4是一组整流二极管，T1是电源变压器。
三相半波整流桥电路图
必须要知道三相半波整流桥电路图
电源产品都需要用到二极管整流桥产品，那么作为新入行的电源设计工程需要掌握什么技能呢？想必对于二极管整流桥
的熟练运用一定是不可缺少的课题。
那么问题来了，二极管整流桥电路图怎么看呢？其实二极管整流桥就是通常意义上的整流桥，它的内部有由二极管芯片构成的集成电路，所以也常被称之为二极管整流桥，那么它的电路原理结构图如下所示。
上图所示，是输入电流为正向时，D1,D3工作，整流桥的输出波形，从它的输出波形图中可以看出，在这一方向时刻，
整流桥负半轴的电流通过整流桥后都变为正半轴，这是它正向的一个工作电路图，
下图所示，为反向时它的工作电路图
反向工作时，D2和D4工作，整流桥依然可以把负半轴的电流变为正半轴，右图当中是它的波形输出图，ASEMI这样讲解之后，对于三相半波整流桥电路图的理解您是不是更清晰了呢？。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
整流电路大全9.3.7 正、负极性全波整流电路及故障处理如图9-24所示是能够输出正、负极性单向脉动直流电压的全波整流电路。
电路中的T1是电源变压器，它的次级线圈有一个中心抽头，抽头接地。
电路由两组全波整流电路构成，VD2和VD4构成一组正极性全波整流电路，VD1和VD3构成另一组负极性全波整流电路，两组全波整流电路共用次级线圈。
图9-24 输出正、负极性直流电压的全波整流电路1．电路分析方法关于正、负极性全波整流电路分析方法说明下列2点：（1）在确定了电路结构之后，电路分析方法和普通的全波整流电路一样，只是需要分别分析两组不同极性全波整流电路，如果已经掌握了全波整流电路的工作原理，则只需要确定两组全波整流电路的组成，而不必具体分析电路。
（2）确定整流电路输出电压极性的方法是：两二极管负极相连的是正极性输出端（VD2和VD4连接端），两二极管正极相连的是负极性输出端（VD1和VD3连接端）。
2．电路工作原理分析如表9-28所示是这一正、负极性全波整流电路的工作原理解说。
关键词说明3．故障检测方法关于这一电路的故障检测方法说明下列几点：（1）如果正极性和负极性直流输出电压都不正常时，可以不必检查整流二极管，而是检测电源变压器，因为几只整流二极管同时出现相同故障的可能性较小。
（2）对于某一组整流电路出现故障时，可按前面介绍的故障检测方法进行检查。
这一电路中整流二极管中的二极管VD1和VD3、VD2和VD4是直流电路并联的，进行在路检测时会相互影响，所以准确的检测应该将二极管脱开电路。
4．电路故障分析如表9-29所示是正、负极性全波整流电路的故障分析。
分页：1234569.3.8 正极性桥式整流电路及故障处理桥式整流电路是电源电路中应用量最大的一种整流电路。
如图9-25所示是典型的正极性桥式整流电路，VD1～VD4是一组整流二极管，T1是电源变压器。
图9-25 正极性桥式整流电路桥式整流电路具有下列几个明显的电路特征和工作特点：（1）每一组桥式整流电路中要用四只整流二极管，或用一只桥堆（一种4只整流二极管组装在一起的器件）。
（2）电源变压器次级线圈不需要抽头。
（3）对桥式整流电路的分析与全波整流电路基本一样，将交流输入电压分成正、负半周两种情况进行。
（4）每一个半周交流输入电压期间内，有两只整流二极管同时串联导通，另两只整流二极管同时串联截止，这与半波和全波整流电路不同，分析整流二极管导通电流回路时要了解这一点。
1．电路工作原理分析如表9-30所示是正极性桥式整流电路的工作原理说明。
关键词说明正半周电路分析T1次级线圈上端为正半周时下端为负半周，上端为负半周时下端为正半周，如图8-30中次级线圈交流输出电压波形所示。
当T1次级线圈上端为正半周期间，上端的正半周电压同时加在整流二极管VD1负极和VD3正极，给VD1反向偏置电压而使之截止，给VD3加正向偏置电压而使之导通。
与此同时，T1次级线圈下端的负半周电压同时加到VD2负极和VD4正极，给VD4是反向偏置电压而使之截止，给VD2是正向偏置电压而使之导通。
上述分析可知，T1次级线圈上端为正半周、下端为负半周期间，VD3和VD2同时导通。
负半周电路分析T1次级线圈两端的输出电压变化到另一个半周时，次级线圈上端为负半周电压，下端为正半周电压。
次级线圈上端的负半周电压加到VD3正极，给VD3反向偏置电压而使之截止，这一电压同时加到VD1负极，给VD1正向偏置电压而使之导通。
与此同时，T1次级线圈下端的正半周电压同时加到VD2负极和VD4正极，给VD2反向偏置电压而使之截止，给VD4正向偏置电压而使之导通。
由上述分析可知，当T1次级线圈上端为负半周、下端为正半周期间，VD1和VD4同时导通。
在典型的正极性桥式整流电路分析过程中，为了对电路工作原理的深入掌握，需要了解下列7个电路分析的细节：（1）整流二极管VD3和VD2导通电流回路是这样：如图9-26所示，T1次级线圈上端→VD3正极→VD3负极→负载电阻R1→地端→VD2正极→VD2负极→T1次级线圈下端→通过次级线圈回到线圈的上端。
流过整流电路负载电阻R1的电流方向为从上而下，在R1上的电压为正极性单向脉动直流电压。
图9-26 正极性桥式整流电路电流回路示意图（2）VD4和VD1的导通电流回路是：T1次级线圈下端→VD4正极→VD4负极→负载电阻R1→地端→VD1正极→VD1负极→T1次级线圈上端→通过次级线圈回到线圈的下端。
流过整流电路负载电阻R1的电流方向为从上而下，在R1上的电压为正极性单向脉动直流电压。
（3）在交流输入电压的一个半周内，桥路的对边两只整流二极管同时导通，另一组对边的两只整流二极管同时截止，交流输入电压变化到另一个半周后，两组整流二极管交换导通与截止状态。
（4）如图9-27所示是桥式整流电路的输出端电压波形示意图，通过桥式整流电路，将交流输入电压负半周转换到正半周，桥式整流电路作用同全波整流电路一样。
（5）桥式整流电路输出的单向脉动直流电压利用了交流输出电压的正、负半周，所以这一脉动直流电压中的交流成分频率是100Hz，是交流输入电压频率的两倍。
（6）四只整流二极管接成桥式电路，在正极与负极相连的两个连接点处输入交流电压，如图9-28所示。
在负极与负极相连之处为正极性电压输出端，在正极与正极相连处接地，这是正极性桥式整流电路的电路特征。
图9-28 正极性桥式整流电路接线特征示意图（7）分析流过导通整流二极管的回路电流时，从次级线圈上端或下端出发，找出正极与线圈端点相连的整流二极管，进行电流回路的分析，如图9-29所示，沿导通二极管电路符号中箭头方向进行分析。
图9-29 分析整流二极管导通时电流回路的方法2．故障检测方法关于这一电路故障检测方法说明如下几点：（1）如图9-30所示是测量这一整流电路输出端直流电压时接线示意图。
对于正极性桥式整流电路，红表棒接两只整流二极管负极相连接处。
如果测量结果没有直流输出电压，再用万用表欧姆档在路测量VD1和VD2正极相连接处的接地是不是开路了。
如果这一接地没有开路，再测量电源变压器次级线圈两端是否有交流电压输出。
图9-30 桥式整流电路输出端直流电压时接线示意图（2）如图9-31所示是测量电源变压器次级线圈交流输出电压时接线示意图。
由于这是桥式整流电路，所以电源变压器次级线圈两端没有一个是接地的，万用表的两根表棒要直接接在电源变压器次级线圈两端。
图9-31 电源变压器次级线圈交流输出电压时接线示意图3．电路故障分析如表9-31所示是正极性桥式整流电路的故障分析。
名称故障分析理解方法提示接地线开路整流电路没有直流电压输出。
这是因为桥式整流电路中各整流二极管的电流不能构成回路，整流电路无法正常工作。
任一只二极管开路整流电路所输出的单向脉动直流电压下降一半。
这是因为交流输入电压的正半周或负半周没有被整流成单向脉动直流电压。
不对边两只二极管同时开路整流电路无输出电压。
这是因为交流输入电压的正半周和负半周都没有被整流成单向脉动直流电压，所以整流电路输出电压为0V。
9.3.9 性桥式整流电路及故障分析如图9-32所示是负极性桥式整流电路。
电路中的VD1～VD4四只整流二极管构成桥式整流电路，T1是电源变压器。
电路结构与正极性电路基本相同，只是桥式整流电路的接地引脚和直流电压输出引脚不同，两只整流二极管负极相连处接地，两只整流二极管正极相连处作为负极性直流电压输出端，与正极性桥式整流电路恰好相反。
图9-32 负极性桥式整流电路关于负极性桥式整流电路分析方法说明下列2点：（1）流过整流电路负载电阻R1的电流从地端流出，从下而上地流过R1，所以输出负极性直流电压。
（2）判断是正极性还是负极性桥式整流电路的方法是：两只整流二极管负极相连处接地时为负极性电路，两只整流二极管正极相连处接地时为正极性电路。
1．电路工作原理分析如9-32所示是负极性桥式整流电路的工作原理说明。
关键词说明正半周电路分析电源变压器T1次级线圈上端输出正半周交流电压时，VD1导通，VD3截止，同时次级线圈下端输出负半周电压，使VD4导通，VD2截止。
负半周电路分析次级线圈的交流电压变化到另一半周后，次级线圈上端输出负半周交流电压，使VD3导通，VD1截止；同时，次级线圈下端输出正半周电压，使VD2导通，VD4截止。
VD1和VD4两只整流二极管导通时的电流回路次级线圈上端→VD1正极→VD1负极→地端→R1→VD4正极→VD4负极→次级线圈下端，通过次级线圈构成回路。
由于整流电流从下而上地流过R1，所以输出负极性电压。
VD2和VD3两只整流二极管导通时的电流回路次级线圈下端→VD2正极→VD2负极→地端→R1→VD3正极→VD3负极→次级线圈上端，通过次级线圈构成回路。
由于整流电流从下而上地流过R1，所以也是输出负极性电压。
2．电路故障分析关于负极性桥式整流电路故障分析说明两点：（1）电路故障分析方法与正极性桥式整流电路一样。
（2）测量这一电路直流输出电压时，万用表直流电压挡红表棒接地，黑表棒接电路输出端。
9.3.10 桥堆构成的整流电路及故障处理桥堆是整流电路中常见的器件，它实际上就是将4只整流二极管封装在一起，其外形及电路图如图9-33所示。
桥堆有4根引脚，从它的内电路中可以看出，四只二极管构成桥式电路。
图9-33 桥堆外形及内电路示意图如图9-34所示是更多一些桥堆及半桥堆照片图。
图9-34 更多一些桥堆及半桥堆照片图1．桥堆外形特征说明桥堆的外形有许多种。
桥堆的体积大小不一，一般情况下整流电流大的桥堆其体积大。
桥堆为四根引脚，半桥堆为三根引脚。
（1）全桥堆共有四根引脚，这四根引脚除标有“～”符号的两根引脚之间可以互换使用外，其他引脚之间不能互换使用。
（2）桥堆的各引脚旁均有标记，但这些标记不一定是标在桥堆的顶部，也可以标在侧面的引脚旁。
在其他电子元器件中，像桥堆这样的引脚标记方法是没有的，所以在电路中能很容易识别桥堆。
桥堆主要用于电源电路中。
2．桥堆电路符号识图信息说明如图所示是桥堆、半桥堆的电路符号，半桥堆是由两只二极管组成的器件。
图（a）所示是桥堆的电路符号；图（b）所示是桥堆电路符号的简化形式；图（c）和图（d）所示是两种半桥堆的电路符号，它们内部的二极管连接方式不同，一个是两只二极管的正极相连，另一个是两只二极管的负极相连。
图中“～”是交流电压输入引脚，每个桥堆或半桥堆各有两个交流电压输入引脚，这两个引脚没有极性之分。
”是负极性直流电压输出引脚。
-图中“+”是正极直流电压输出引脚，“3．桥堆电路特点说明整流电路中采用桥堆后，电路的结构得到明显简化，电路中有一个元器件（桥堆）构成整流电路，而不是多只二极管构成整流电路。
电路分析比较简单，在了解桥堆及半桥堆内部结构和工作原理的情况下，电路工作原理分析得到大大简化。
