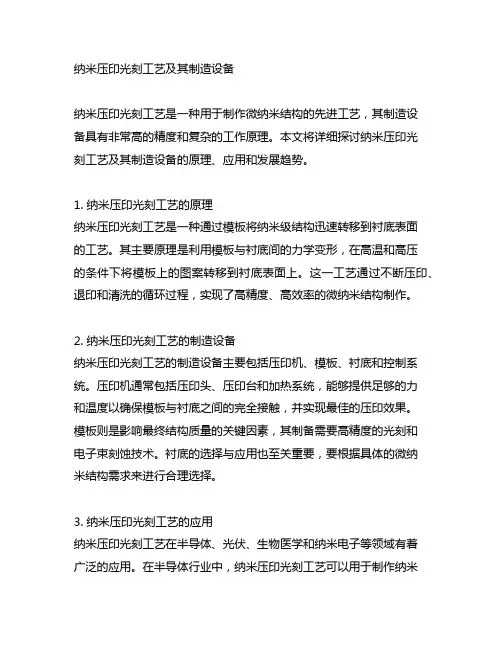

纳米压印光刻工艺及其制造设备

纳米压印光刻工艺及其制造设备纳米压印光刻工艺是一种用于制作微纳米结构的先进工艺,其制造设备具有非常高的精度和复杂的工作原理。

本文将详细探讨纳米压印光刻工艺及其制造设备的原理、应用和发展趋势。

1. 纳米压印光刻工艺的原理纳米压印光刻工艺是一种通过模板将纳米级结构迅速转移到衬底表面的工艺。

其主要原理是利用模板与衬底间的力学变形,在高温和高压的条件下将模板上的图案转移到衬底表面上。

这一工艺通过不断压印、退印和清洗的循环过程,实现了高精度、高效率的微纳米结构制作。

2. 纳米压印光刻工艺的制造设备纳米压印光刻工艺的制造设备主要包括压印机、模板、衬底和控制系统。

压印机通常包括压印头、压印台和加热系统,能够提供足够的力和温度以确保模板与衬底之间的完全接触,并实现最佳的压印效果。

模板则是影响最终结构质量的关键因素,其制备需要高精度的光刻和电子束刻蚀技术。

衬底的选择与应用也至关重要,要根据具体的微纳米结构需求来进行合理选择。

3. 纳米压印光刻工艺的应用纳米压印光刻工艺在半导体、光伏、生物医学和纳米电子等领域有着广泛的应用。

在半导体行业中,纳米压印光刻工艺可以用于制作纳米级线路、光子晶体和纳米光栅等;在光伏领域,可用于制备太阳能电池表面的抗反射结构;在生物医学领域,可用于制备微流控芯片和细胞培养基板等。

这些应用都离不开纳米压印光刻工艺的支持,其高精度和高效率为微纳米结构的制备提供了重要保障。

4. 纳米压印光刻工艺的发展趋势随着科学技术的不断进步,纳米压印光刻工艺也在不断发展。

未来,人们对其精度、速度和多样化需求将会不断提高,因此其制造设备也需要不断迭代更新。

随着新材料和新技术的引入,纳米压印光刻工艺的应用范围将会不断扩大,为人类社会的发展带来更多可能性。

5. 个人观点和总结纳米压印光刻工艺及其制造设备是一种高精度、高效率的微纳米结构制备工艺,其在科学研究和产业应用中有着重要地位。

我对其发展前景充满信心,相信在未来的发展中,纳米压印光刻工艺将会发挥出更加重要的作用,为人类社会的进步做出更大的贡献。

纳米压印光刻工艺及其制造设备 -回复

纳米压印光刻工艺及其制造设备 -回复

纳米压印光刻工艺及其制造设备-回复什么是纳米压印光刻工艺及其制造设备?纳米压印光刻工艺是一种利用模板对材料进行微/纳米结构制造的技术。

纳米压印光刻技术常用于制造纳米光电子学和纳米光学器件,并在纳米科学和纳米技术的研究领域得到了广泛的应用。

这种技术通过压印模板上的纳米图案,将模板上的图案转移到受体材料上,从而制造出具有纳米尺寸特征的结构。

纳米压印光刻技术通常需要以下制造设备:1. 压印设备:压印设备是纳米压印光刻工艺的核心设备,用于将压印模板与受体材料接触并施加压力。

压印设备通常分为手动和自动两种类型。

手动压印设备需要操作人员手动操作,而自动压印设备则可以通过计算机程序实现自动化操作。

2. 模板制造设备:压印模板是纳米压印光刻工艺的关键部分。

模板制造设备用于制造模板上的纳米结构。

常用的模板制造技术包括电子束曝光、离子束曝光和纳米压印等。

这些设备可以在高精度和高分辨率下制造出具有纳米尺寸特征的模板。

3. 清洗设备:清洗设备用于清洗模板和受体材料,以确保在压印过程中没有杂质和污染物。

清洗设备通常可以使用化学方法或物理方法进行清洗,例如超声波清洗和离子束清洗等。

4. 涂敷设备:涂敷设备用于在受体材料表面均匀涂覆压印材料,以便在压印过程中实现更好的结合。

常用的涂敷技术包括旋涂、喷涂和溅射等。

纳米压印光刻工艺的步骤包括以下几个方面:1. 模板制备:首先,制备具有所需纳米结构的压印模板。

这可以通过电子束曝光或离子束曝光等制造技术实现。

2. 受体材料涂敷:将受体材料在涂敷设备上均匀涂敷在基板上。

3. 模板对齐:将模板放置在压印设备上,并使用显微镜等设备进行模板对齐,以确保模板上的纳米结构与受体材料上的待制造结构对齐。

4. 压印过程:将受体材料与模板接触,并施加适当的压力。

这会导致模板上的纳米结构被转移到受体材料上,形成所需的纳米结构。

5. 清洗和处理:清洗压印后的样品,去除杂质和污染物,并进行可能的后续处理,例如光刻、薄膜沉积或电子束曝光等。

纳米压印技术概述与应用

纳米压印技术概述与应用

紫外纳米压印(UV-NIL) Austin texas.GrantWilson;1996
1英寸小模板,石英玻璃或金刚石材 料,可以透过紫外光 50nm 室温
1-200N Si片
500nm 紫外感光有机溶剂 (SU-8等)
分辨率高、对准精度高、便于实验研 究、可选真空环境 纳光电器件、纳电子器件、NEMS、 MEMS加工特别适合半导体集成电路 制造
7、分类
纳米压印目前分类: 热压印 (hot embossing lithography,HEL); 紫外纳米压印(Uybased nanoimprint lithography,UV-NIL); 微接触印刷 (μm-contact print,μCP); 步进纳米压印; 激光辅助纳米压印; 滚轴式压印; 金属薄膜直接压印。
紫外纳米压印一个新的发展是采用紫外纳米压印技术和步进技术相结合形成的步进闪光纳 米压印技术,有望成为下一代集成电路的主流技术。紫外纳米压印工艺目前具有的复制能 力可达到10nm。
13、微接触印刷
微接触印刷技术的工艺流程为:首先使用聚二甲基硅氧烷 (PDMS)等高分子聚合物作为掩 模制作材料,采用光学或电子束光刻技术制备掩模板;将掩模板浸泡在含硫醇的试剂中,在 模板上形成一层硫醇膜;再将 PDMS 模板压在镀金的衬底上1020s后移开,硫醇会与金反应 生成自组装的单分子层 SAM,将图形由模板转移到衬底上。
滚轴式纳米压印现有两种工艺:一种是将掩模板直接制作到滚轴上,可以通过直接在金属 滚轴上压印,紫外光固化制得图形。一种是利用弹性掩模套在滚轴上实现,滚轴的转动将 图形连续地压人已旋涂好光刻胶的基板上,紫外光固化,滚轴的滚动实现了压人和脱模两 个步骤,制得图形。
18、金属薄膜直接压印

微纳压印关键技术研究

微纳压印关键技术研究

3、高精度定位技术
高精度定位技术是实现微纳压印自动化的重要手段。在微纳压印过程中,需 要精确控制压印模板和衬底材料的位置,以确保复制的精度。目前,常用的高精 度定位技术有基于显微镜的视觉反馈系统、基于激光干涉仪的定位系统等。
应用场景
1、电子工业
在电子工业中,微纳压印技术主要用于制造集成电路、天线、传感器等。利 用该技术,可以在大面积衬底上快速复制微纳米级别的结构,提高集成电路的集 成度和性能,以及传感器的灵敏度和响应速度。
概述
微纳压印技术是一种将微纳米结构复制到衬底材料上的制造技术。该技术具 有制造成本低、产量高、适用材料广泛等优点,已成为微纳制造领域的研究热点。 目前,微纳压印技术已经在电子工业、生物医学、航空航天等领域获得了广泛应 用,但仍然存在一些问题,如压印过程中变形、残留物难以清除等。
关键技术
1、光刻技术
未来展望
微纳压印技术在未来发展中具有广阔的应用前景。随着科技的不断进步,新 的材料、新的工艺和新的应用领域将不断涌现。未来研究应注重以下几个方面:
1、材料研究:探索新的适应微纳压印技术的材料,提高材料的稳定性和可 靠性,以满足不同领域的应用需求。
2、工艺优化:进一步优化纳米压印工艺,提高压印效率和质量,实现更复 杂和精细的微纳结构制造。
感谢观看
光刻技术是微纳制造过程中的基础技术之一,也是微纳压印过程中的关键步 骤。光刻技术通过将设计好的图案投影到光敏材料上,实现微纳米级别的精度。 在微纳压印中,光刻技术主要应用于制作压印模板,精度和分辨率对压印结果有 很大影响。
2、纳米压印技术
纳米压印技术是微纳压印技术的核心,它通过将具有微纳米结构的光刻模板 压印到衬底材料上,实现批量制造。根据压印过程中是否使用弹性体,纳米压印 技术可分为硬压印和软压印。硬压印适用于脆性材料,但容易造成模板损坏;软 压印适用于柔性材料,但需要设计复杂的弹性体结构。
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

第4期申溯,等:微区微纳米压印技术及设备809
压印单元的压印,依次完成所有单元,如图2(d)所示。

每个压印单元的微纳结构取向和压印力大小都由预先设定的计算机程序控制。

分布微区微纳米压印技术可实现大幅面样品的压印,每个压印单元压印深度、取向可控,弥补了现有压印技术中的缺陷。

(a)准备压印第1个单元
(a)Beforeimprintingthe1unit作速度调节容易,安装维护简单。

在设计的装置中着重解决了两个问题:(1)减少气体压力波动对压印效果的影响;(2)避免活塞高速运动带来的冲击,冲击效应不仅会导致压印图形效果下降,而且会使压印模仁的使用寿命缩短。

通过气路系统(如图3所示)精密控制气体压力。

从气源中出来气体经过过滤后,一路经过精密减压阀(1)、储能器进入外先导型电磁阀,为活塞运动提供下行动力。

另一路经过减压阀(2)后作为外先导型电磁阀的驱动气源和活塞上行动力。

外先导型电磁阀为三位五通,响应时间为12mm,绝对精度为2%,从气缸8出来的气体经过该电磁阀排出。

高精密压力传感器(FestoSDEl)提供压力反馈信号,最大测压值2bar。

压力传感器碣I储能器,、精密减压阀(1)
(b)第1个单元压印完成卧(b)Afterimprintingthe1stunit气缸
(c)压印头旋转后压印其他单元
(c)Rotatingthemoldandimprintingotherunits
(d)完成所有压印单元
(d)Allunitshavebeendone
图2微区微纳米工艺示意图
Fig.2ProcessofMNIL
3分布微区微纳米压印设备的研制
根据上述微区微纳米压印技术的设想,本文研制了基于热压印的分布微区微纳米压印设备。

装置的压力驱动采用气体动力,气动装置工
电磁阀

图3微区纳米压印气动驱动气路示意图
Fig.3Schematicofthegascircuits
气缸活塞带动压印模仁运动,在与工作平面垂直的方向上的行程可由程序中设定抬升时间来限定。

压印模仁由伺服电机(PanasonicMinasA4)控制旋转角度,电机驱动器内部采用了四倍频技术,脉冲当量为o.036。

,达到制作衍射光变图像所需的o.25。

的精度要求。

加热及温度传感装置安装于压印头部,加热温度范围从室温至200℃。

分布微区纳米压印的另一关键技术是平台移位精度的控制旧7|。

实验中压印样品承载台由PMAC卡控制的直线电机传动L8J,并通过高精度光栅尺实现闭环反馈控制嘲。

直线电机传动响应快,可得到大的瞬时加、减速度。

采用光栅尺定位的方法在许多大行程直线测量设备中具有广泛应用,其长度测量系统的分辨率已达到纳米级,测量速度为60~480m/min,测量长度为1~100m。

本系统采用上述的传动定位系统,光栅尺定位精
度为O.1弘m。

810光学精密工程第17卷4实验结果和讨论
图4为实际制作的微区纳米压印装备压印
头结构示意图。

气缸驱动导轨上的滑块上下运
动,z轴电机驱动压印头在工作平面内旋转。

微动
开关用于z轴运动强制限位。

缓冲器减缓模压头
的冲击作用。

采用LIGA工艺制作金属(Ni)模
版,安装于模仁夹具。

图4微区微纳米压印装备压印头部结构图
Fig.4MouldstructureofMNII。

图5是PMAC卡控制的直线电机启动归位定位精度示意图。

可以看到,平台启动运行至预设位置(距离起点loo肛m)需要时间120ms,其中上升时间42ms,经过78ms微调后实现定位。

目前使用o.1扯m精度的光栅尺定位系统直线运动。

归位时的情况与启动时类似。

\F僦
图5PMAC卡控制直线电机启动一归位脉冲与时间关系Fig.5RelationshipbetweenmotorhoⅡ1ingpulseandtime利用所研制的微区微纳米压印机,在聚碳酸酯(Polycarbonate,PC)上进行压印纳米结构的压印实验,结果如图6(a)所示。

压印模版上的光栅结构周期为500nm,占宽比为o.5。

在PC材料上的压印深度约为150nm。

实验还表明,压印深(a)压印亚微米光栅微结构SEM照片。

光栅周期为480nm,压印深度为200nm
(a)Su卜micronperiodgratingswithperiodof480nmanddepthof200nm
(b)压印微透镜阵列结构
扩散膜微结构
(b)Surfaceprofileof
fabricatedmicrolens
arrays(MI。

A)
(c)光扩散膜效果
(c)Photographof
diffusingeffect
刚mm
(d)扩散半径测试结果,内插图为微结构显微照片(d)MeasureddiffusingradiusoffabricatedsamplewithMI。

A.Theinsetisthemicroscopyphotoofrandomlydistributedmicmlensarray.
图6压印微结构
Fig.6
MicrostructurefabricatedbyMNIL
812光学精密工程第17卷
●下期预告
多种群遗传算法的全景成像系统非球面设计
王丽萍1’2,张立超1,何锋赘1,金春水1
(1.中国科学院长春光学精密机械与物理研究所,吉林长春1300332;
2.中国科学院研究生院,北京100039)
提出了一种基于多种群遗传算法的折反射全景成像系统复杂非球面的设计方法。

结合广义科丁顿公式及几何光学原理,推导出非球面两镜系统像散表达式。

在此基础上,利用多种群遗传算法以像散作为非球面两镜系统像差评价参数,求解出满足消像散及指定透视投影关系的非球面面形方程。

给出多种群遗传算法求解非球面面形的实现过程。

并用遗传算法最小二乘混合优化算法得到了便于实现光线追迹和像差计算的非球面多项式。

研制了一个焦距为一1.2mm,F数为2,视场为35。

~90。

的折反射全景成像系统,给出了实验图像,获得了较好的成像质量。

微区微纳米压印技术及设备
作者:申溯, 周雷, 魏国军, 陈林森, SHEN Su, ZHOU Lei, WEI Guo-jun, CHEN Lin-sen 作者单位:苏州大学,信息光学工程研究所,江苏,苏州,215006
刊名:
光学精密工程
英文刊名:OPTICS AND PRECISION ENGINEERING
年,卷(期):2009,17(4)
被引用次数:3次
