CEM DT-6605高压兆欧表5000V使用说明R00
兆欧表的使用
兆欧表的使用兆欧表（校表）是用来测量电气设备的绝缘电阻和高值电阻的仪表，它由一个手摇发电机、表头和三个接线柱（即L：线路端、E：接地端、G：屏蔽端）组成。
2．摇表的使用（1）校表。
测量前应将摇表进行一次开路和短路试验，检查摇表是否良好。
将两连接线开路，摇动手柄，指针应指在“∞”处，再把两连接线短接一下，指针应指在“0”处，符合上述条件者即良好，否则不能使用。
（2）被测设备与线路断开，对于大电容设备还要进行放电。
（3）选用电压等级符合的摇表。
额定电压在500V以下的设备，应选用500V或1000V 的摇表；额定电压在500V以上的设备，选用1000V~2500V的摇表。
（4）测量绝缘电阻时，一般只用“L”和“E”端，但在测量电缆对地的绝缘电阻或被测设备的漏电流较严重时，就要使用“G”端，并将“G”端接屏蔽层或外壳。
线路接好后，可按顺时针方向转动摇把，摇动的速度应由慢而快，当转速达到每分钟120转左右时（ZC-25型），保持匀速转动，1分钟后读数，并且要边摇边读数，不能停下来读数。
（5）拆线放电。
读数完毕，一边慢摇，一边拆线，然后将被测设备放电。
放电方法是将测量时使用的地线从摇表上取下来与被测设备短接一下即可（不是摇表放电）。
4．注意事项（1）禁止在雷电时或高压设备附近测绝缘电阻，只能在设备不带电，也没有感应电的情况下测量。
（2）摇测过程中，被测设备上不能有人工作。
（3）摇表线不能绞在一起，要分开。
（4）摇表未停止转动之前或被测设备未放电之前，严禁用手触及。
拆线时，也不要触及引线的金属部分。
（5）测量结束时，对于大电容设备要放电。
（6）要定期校验其准确度。
万用表的使用方法万用表由表头、测量电路及转换开关等三个主要部分组成。
（1）表头：它是一只高灵敏度的磁电式直流电流表，万用表的主要性能指标基本上取决于表头的性能。
表头的灵敏度是指表头指针满刻度偏转时流过表头的直流电流值，这个值越小，表头的灵敏度愈高。

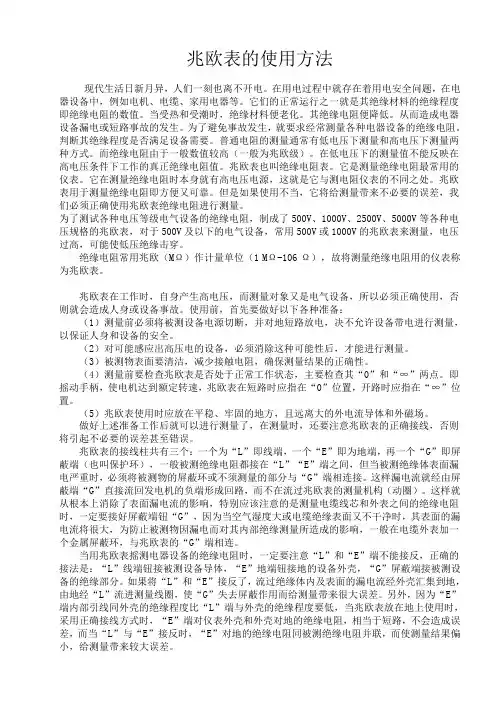

兆欧表的使用方法
兆欧表的使用方法现代生活日新月异，人们一刻也离不开电。
在用电过程中就存在着用电安全问题，在电器设备中，例如电机、电缆、家用电器等。
它们的正常运行之一就是其绝缘材料的绝缘程度即绝缘电阻的数值。
当受热和受潮时，绝缘材料便老化。
其绝缘电阻便降低。
从而造成电器设备漏电或短路事故的发生。
为了避免事故发生，就要求经常测量各种电器设备的绝缘电阻。
判断其绝缘程度是否满足设备需要。
普通电阻的测量通常有低电压下测量和高电压下测量两种方式。
而绝缘电阻由于一般数值较高（一般为兆欧级）。
在低电压下的测量值不能反映在高电压条件下工作的真正绝缘电阻值。
兆欧表也叫绝缘电阻表。
它是测量绝缘电阻最常用的仪表。
它在测量绝缘电阻时本身就有高电压电源，这就是它与测电阻仪表的不同之处。
兆欧表用于测量绝缘电阻即方便又可靠。
但是如果使用不当，它将给测量带来不必要的误差，我们必须正确使用兆欧表绝缘电阻进行测量。
为了测试各种电压等级电气设备的绝缘电阻，制成了500V、1000V、2500V、5000V等各种电压规格的兆欧表，对于500V及以下的电气设备，常用500V或1000V的兆欧表来测量，电压过高，可能使低压绝缘击穿。
绝缘电阻常用兆欧（MΩ）作计量单位（1 MΩ-106 Ω），故将测量绝缘电阻用的仪表称为兆欧表。
兆欧表在工作时，自身产生高电压，而测量对象又是电气设备，所以必须正确使用，否则就会造成人身或设备事故。
使用前，首先要做好以下各种准备：（1）测量前必须将被测设备电源切断，并对地短路放电，决不允许设备带电进行测量，以保证人身和设备的安全。
（2）对可能感应出高压电的设备，必须消除这种可能性后，才能进行测量。
（3）被测物表面要清洁，减少接触电阻，确保测量结果的正确性。
（4）测量前要检查兆欧表是否处于正常工作状态，主要检查其“0”和“∞”两点。
即摇动手柄，使电机达到额定转速，兆欧表在短路时应指在“0”位置，开路时应指在“∞”位置。
（5）兆欧表使用时应放在平稳、牢固的地方，且远离大的外电流导体和外磁场。

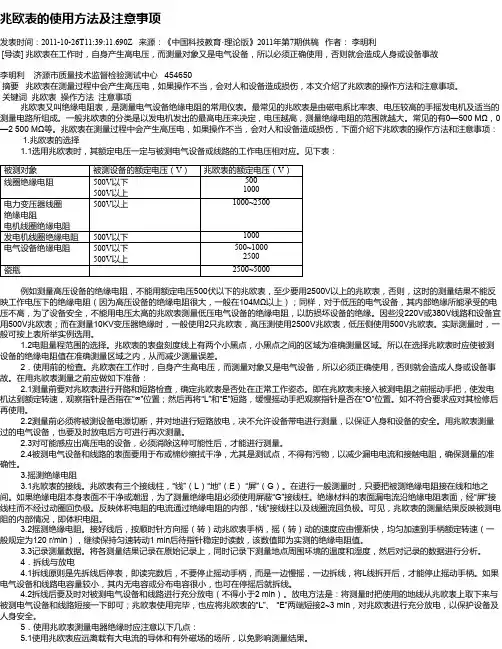

兆欧表的使用方法及注意事项
兆欧表的使用方法及注意事项发表时间：2011-10-26T11:39:11.690Z 来源：《中国科技教育·理论版》2011年第7期供稿作者：李明利[导读] 兆欧表在工作时，自身产生高电压，而测量对象又是电气设备，所以必须正确使用，否则就会造成人身或设备事故李明利济源市质量技术监督检验测试中心 454650摘要兆欧表在测量过程中会产生高压电，如果操作不当，会对人和设备造成损伤，本文介绍了兆欧表的操作方法和注意事项。
关键词兆欧表操作方法注意事项兆欧表又叫绝缘电阻表，是测量电气设备绝缘电阻的常用仪表。
最常见的兆欧表是由磁电系比率表、电压较高的手摇发电机及适当的测量电路所组成。
一般兆欧表的分类是以发电机发出的最高电压来决定，电压越高，测量绝缘电阻的范围就越大。
常见的有0—500 MΩ，0—2 500 MΩ等。
兆欧表在测量过程中会产生高压电，如果操作不当，会对人和设备造成损伤，下面介绍下兆欧表的操作方法和注意事项： 1.兆欧表的选择1.1选用兆欧表时，其额定电压一定与被测电气设备或线路的工作电压相对应。
见下表：被测对象被测设备的额定电压（V）兆欧表的额定电压（V）线圈绝缘电阻500V以下500V以上500 1000电力变压器线圈绝缘电阻电机线圈绝缘电阻500V以上1000~2500发电机线圈绝缘电阻500V以下1000电气设备绝缘电阻500V以下500V以上500~1000 2500瓷瓶2500~5000例如测量高压设备的绝缘电阻，不能用额定电压500伏以下的兆欧表，至少要用2500V以上的兆欧表，否则，这时的测量结果不能反映工作电压下的绝缘电阻（因为高压设备的绝缘电阻很大，一般在104MΩ以上）；同样，对于低压的电气设备，其内部绝缘所能承受的电压不高，为了设备安全，不能用电压太高的兆欧表测量低压电气设备的绝缘电阻，以防损坏设备的绝缘。
因些没220V或380V线路和设备宜用500V兆欧表；而在测量10KV变压器绝缘时，一般使用2只兆欧表，高压测使用2500V兆欧表，低压侧使用500V兆欧表。
兆欧表的使用方法及要求
兆欧表的使用要领及央供之阳早格格创做1.丈量前，应将兆欧表脆持火仄位子，左脚按住表身，左脚摇动兆欧表摇柄，转速约120r/min，指针应指背无贫大（∞），可则证明兆欧表有障碍.2.丈量前，应切断被测电器及回路的电源，并对于相闭元件举止临时接天搁电，以包管人身与兆欧表的仄安战丈量截止准确.3.丈量时必须粗确接线.兆欧表公有三个接线端（L、E、G）.丈量回路对于天电阻时，L端与回路的裸露导体对接，E端对接接天线或者金属中壳；丈量回路的绝缘电阻时，回路的尾段与尾端分别与L、E对接；丈量电缆的绝缘电阻时，为预防电缆表面揭收电流对于丈量粗度爆收效率，应将电缆的屏蔽层接至G端.4.兆欧表接线柱引出的丈量硬线绝缘应良佳，二根导线之间跟导线与天之间应脆持适合距离，免得效率丈量粗度；5摇动兆欧表时，不克不迭用脚交战兆欧表的接线柱战被测回路，以防触电.6.摇动兆欧表后，各接线柱之间不克不迭短接，免得益坏.使用兆欧表丈量绝缘电阻时应注意的问题兆欧表又称摇表，是由下压脚摇收电机及磁电式单动圈流比计组成，具备输出电压宁静，读数粗确，噪音小，摇动沉，且拆有预防丈量电路揭收电流的屏障拆置战独力的接线柱.1.丈量前应粗确采用表计的典型，使表计的额定电压与被测电气设备的额定电压相切合，额定电压500V及以下的电气设备普遍采用500~1000V的兆欧表，500V以上的电气设备采用2500V兆欧表，下压设备采用2500~5000V兆欧表.2.使用兆欧表时，最先鉴别兆欧表的佳坏，正在已接被试品时，先启动兆欧表，其指针不妨降下到“∞”处，而后再将二个接线端扭短路，缓缓摇动兆欧表，指针应指背“0”处，切合上述情况道是兆欧表是佳的，可则不克不迭使用.3.使用时必须火仄搁置，且近离中磁场4.接线柱与被试品之间的二根导线不克不迭绞线，应分启单独对接，以预防绞线绝缘不良而效率读数.120r/min转速，待调速器爆收滑动后，即为宁静的读数，普遍应与1min后的宁静值，如创制指针指整时不允许连绝摇动，以防线圈益坏.6.正在雷电战临近有戴下压导体的设备时，克制使用仪容举止丈量，吸有正在设备不戴电，而又不可能受到其余感触电而戴电时，才搞举止.7.正在举止丈量前后对于被试品一定要举止充分搁电，以包管设备及人身仄安.8.丈量电容性电气设备的绝缘电阻时，应正在博得宁静值读数后，先与下丈量线，再停止转化脚柄.测完后坐时对于被测设备接天搁电.9.预防剧烈少久振动，使表头轴尖、宝石受益而效率刻度指标10.仪容正在不使用时应搁正在牢固的场合，环境温度不宜太热或者太热，切勿搁正在干润或者肮脏的大天上，应预防置含腐蚀效率的气氛附近.针对于遥测10KV变压器的绝缘值，使用ZC系列携戴型兆欧表，有的存留三个误区误区一：兆欧表的额定电压战被测电气设备的电压不相切合.即尝试变压器下压战矮压线圈应使用分歧的兆欧表：对于0.4KV侧线圈的绝缘施加接流2KV动做耐压考查电压，正在60s内无打脱、闪络等非常十分情形，而10KV则是施加接流42KV动做耐压考查电压.所以丈量下压对于矮压、下压对于天及铁芯对于天的绝缘电阻值应使用2500KV，量程为2500MΩ以上的兆欧表.0.4KV侧的矮压对于天只可使用500V或者1000V的兆欧表，若用500V及1000V的兆欧表丈量额定电压下于500V战1000V的下压侧，丈量截止有缺点.若用额定电压太下的兆欧表丈量矮压侧的绝缘电阻值，则大概益害绝缘.误区二：不采与二部分协共支配的丈量要领.“读与上述数值后，应正在脚柄转化对接止的情况下断启被试品，而后才搞停止摇转，以预防由于试品电容积散的电荷反馈搁电而益坏兆欧表.”那是普遍使用证明书籍或者课本中罕睹的使用要领介绍，但是相称多的尝试人员，接线之后便摇测，所以有很多兆欧表元件遭益坏、或者使用一二次后便制成兆欧表的报兴及返建.咱们使用兆欧表时采与二人协共的支配要领丈量，接佳尝试线之后，一人控制转化兆欧表脚柄战读数，另一人脚拿尝试端对于准试品听从转化兆欧表脚柄支配者的下令：“拆接试品、推启、搁电”的心令.误区三：使用普遍花线、胶织线代替兆欧表博用线，那是极为不典型的搞法.果为普遍花线、胶织线的绝缘值近近矮于博用考查线.博用考查线不会果脚拿端头拆接试品而效率绝缘值，好同普遍花线、胶织线正在摇测时还大概打伤支配者.共时要妥擅保存博用考查线，包罗ZC48型电子兆欧表的博用电源线战考查探针.。

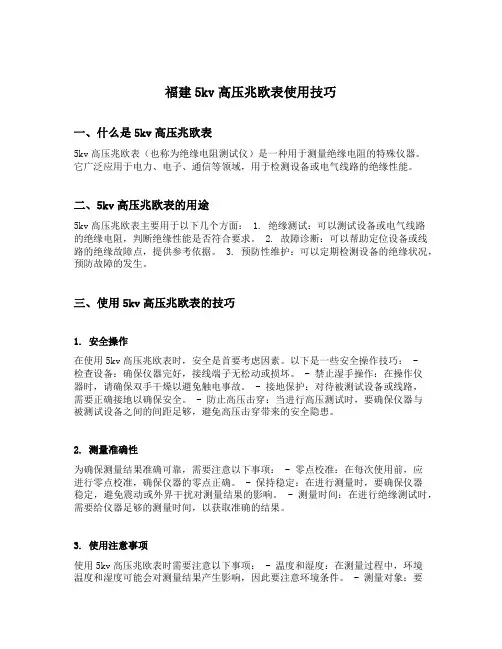

福建5kv高压兆欧表使用技巧
福建5kv高压兆欧表使用技巧一、什么是5kv高压兆欧表5kv高压兆欧表（也称为绝缘电阻测试仪）是一种用于测量绝缘电阻的特殊仪器。
它广泛应用于电力、电子、通信等领域，用于检测设备或电气线路的绝缘性能。
二、5kv高压兆欧表的用途5kv高压兆欧表主要用于以下几个方面： 1. 绝缘测试：可以测试设备或电气线路的绝缘电阻，判断绝缘性能是否符合要求。
2. 故障诊断：可以帮助定位设备或线路的绝缘故障点，提供参考依据。
3. 预防性维护：可以定期检测设备的绝缘状况，预防故障的发生。
三、使用5kv高压兆欧表的技巧1. 安全操作在使用5kv高压兆欧表时，安全是首要考虑因素。
以下是一些安全操作技巧： -检查设备：确保仪器完好，接线端子无松动或损坏。
- 禁止湿手操作：在操作仪器时，请确保双手干燥以避免触电事故。
- 接地保护：对待被测试设备或线路，需要正确接地以确保安全。
- 防止高压击穿：当进行高压测试时，要确保仪器与被测试设备之间的间距足够，避免高压击穿带来的安全隐患。
2. 测量准确性为确保测量结果准确可靠，需要注意以下事项： - 零点校准：在每次使用前，应进行零点校准，确保仪器的零点正确。
- 保持稳定：在进行测量时，要确保仪器稳定，避免震动或外界干扰对测量结果的影响。
- 测量时间：在进行绝缘测试时，需要给仪器足够的测量时间，以获取准确的结果。
3. 使用注意事项使用5kv高压兆欧表时需要注意以下事项： - 温度和湿度：在测量过程中，环境温度和湿度可能会对测量结果产生影响，因此要注意环境条件。
- 测量对象：要确保被测的设备或线路处于停电状态，避免测试过程中的安全问题。
- 保护装置：在测试高压绝缘电阻时，要确保被测设备有合适的保护装置，以防止电流过大引起设备损坏。
四、5kv高压兆欧表的使用步骤以下是使用5kv高压兆欧表的一般步骤： 1. 准备工作：检查仪器及相关配件，确保完好无损。
2. 连接线路：将被测试设备或线路与仪器正确连接，确保接触良好。
国产5000V数字兆欧表使用说明书(2019年更新)
（5kv）5000V数字兆欧表使用说明书工作原理5000V数字兆欧表由中大规模集成电路组成，输出功率大，短路电流值高，四挡电子升压，交直流供电（500V / 1000V /2000V / 5000V）,工作原理基于欧姆定律，由机内电池作为电源经DC/DC变换产生的直流高压由E极出经被测试品到达L极，从而产生一个从E到L极的电流，经过I/V变换经除法器完成运算直接将被测的绝缘电阻值由LCD显示出来。
仪表使用范围5000V数字兆欧表是电力、邮电、通信、机电安装和维修以及利用电力作为工业动力或能源的工业企业部门常用而必不可少的仪表，它适用于测量各种绝缘材料的电阻值及变压器、电机、电缆及电器设备等的绝缘电阻。
功能特点（1）输出功率大、带载能力强，抗干扰能力强：外壳由高强度铝合金组成，机内设有等电位保护环和四阶有源低通滤波器，对外界工频及强电磁场可起到有效的屏蔽作用，对容性试品测量由于输出短路电流大于1.6mA，很容易使测试电压迅速上升到输出电压的额定值，对于低阻值测量由于采用比例法设计故电压跌落并不影响测试精度。
（2）电子升压，无须手摇，由电池供电，量程一键自动转换，一目了然的面板操作和LCD显示使得测量十分方便和迅捷。
（3）本表输出短路电流可直接测量，不需带载测量进行估算。
测量流程接线测量绝缘电阻时，线路“L”与被测物同大地绝缘的导电部分相接，接地“E”与被测物体外壳或接地部分相接，屏蔽“G”与被测物体保护遮蔽部分相接或其他不参与测量的部分相接，以消除表泄漏所引起的误差。
测量电气产品的元件之间绝缘电阻时，可将“L”和“E”端接在任一组线头上进行。
如测量发电机相间绝缘时，三组可轮流交换，空出的一相应安全接地。
测量开启电源开关“ON/OFF”，选择所需电压等级,开机默认为500V档，选择所需电压档位，对应指示灯亮，轻按一下高压“启停”键，高压指示灯亮，LCD 显示的稳定数值乘以10即为被测的绝缘电阻值。
当试品的绝缘电阻值超过仪表量程的上限值时，显示屏首位显示“1”，后三位熄灭。
兆欧表（摇表）的使用方法详解，快收藏。
兆欧表（摇表）的使用方法详解，快收藏。
摇表也称兆欧表，主要用于测量电气设备的绝缘电阻。
摇表的额定电压有500、1000、2500V等几种。
摇表的选择1）摇表的额定电压一定要与被测电气设备或线路的工作电压相适应。
一般额定电压在500伏以下的设备，选用500伏或1000伏的摇表；额定电压在500伏及以上的设备，选用1000~2500伏的摇表。
2）摇表的测量范围要与被测绝缘电阻的范围相符合，以免引起大的读数误差。
摇表的使用1）摇表的接线摇表有三个接线端钮，分别标有L（线路）、E（接地）和G（屏蔽）。
当测量电力设备对地的绝缘电阻时，应将L接到被测设备上，E可靠接地即可。
2）摇表的检查【开路试验】在摇表未接通被测电阻之前，摇动手柄使发电机达到120r/min的额定转速，观察指针是否指在标度尺“∞”的位置。
摇表的开路试验【短路试验】将端钮L和E短接，缓慢摇动手柄，观察指针是否指在标度尺的“0”位置。
摇表的短路试验摇表的使用（1）观测被测设备和线路是否在停电的状态下进行测量。
并且摇表与被测设备间的连接导线不能用双股绝缘线或绞线，应用单股线分开单独连接。
（2）将被测设备与摇表正确接线。
摇动手柄时应由慢渐快至额定转速120r／min。
摇表的使用（3）正确读取被测绝缘电阻值大小。
同时，还应记录测量时的温度、湿度、被测设备的状况等，以便于分析测量结果。
摇表的读数常用电气设备的摇测方法详解（1）测量照明或电力线路对地的绝缘电阻将摇表接线柱的（E）可靠接地，（L）接到被测线路上。
按顺时针方向摇动摇表的发电机手把，转速由慢变快，转速达120/分钟匀速摇动，约一分钟后发电机转速稳定时，表针也稳定下来,这时表针指示的数值就是所测得的绝缘电阻值。
测量方法如图所示。
测量照明线路绝缘电阻或电力线路绝缘电阻（2）测量电机的绝缘电阻将摇表接线柱的（E）接机壳。
（L）接到电机绕组上,以120转/分的速度摇动摇表手柄。
指针稳定后读数。
测量方法如图所示。
高压兆欧表说明书
高压兆欧表说明书由于输入输出端子、测试柱等均有也许带电压，在插拔测试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身安全！安全规定请阅读下列安全注意事项，以免人身伤害，为了避免也许发生的危险，只可在规定的范围内使用。
只有合格的技术人员才可执行维修。
—防止火灾或人身伤害使用适当的电源线。
只可使用专用并且符合规格的电源线。
对的地连接和断开。
当测试导线与带电端子连接时，请勿随意连接或断开测试导线。
注意所有终端的额定值。
为了防止火灾或电击危险，请注意所有额定值和标记。
在进行连接之前，请阅读使用说明书，以便进一步了解有关额定值的信息。
使用适当的保险丝。
只可使用符合规定类型和额定值的保险丝。
避免接触裸露电路和带电金属。
有电时，请勿触摸裸露的接点和部位。
请勿在潮湿环境下操作。
请勿在易爆环境中操作。
－安全术语警告：警告字句指出也许导致人身伤亡的状况或做法。
目录第一章概述 (6)第二章介绍 (6)一、特性 (6)二、技术指标......................... . (8)三、仪表结构............................ . (9)四、仪表原理... . (10)第三章使用方法 (11)一、准备工作 (11)二、开始测试 ............................ ... (12)三、调阅测试结果 (14)四、屏蔽端使用方法 (14)五、电池充电 (15)第一章概述随着我国电力工业的快速发展，电气设备防止性实验是保障电力系统安全运营和维护工作中的一个重要环节。
绝缘诊断是检测电气设备绝缘缺陷或故障的重要手段。
绝缘电阻测试仪（兆欧表）是测量绝缘电阻的专用仪表。
1990年5月批准实行的JJG662-89《绝缘电阻表（兆欧表）》已把它作为强制检定的仪表之一。
目前，电气设备（如变压器、发电机等）朝着大容量化、高电压化、结构多样化及密封化的趋势发展。
这就需要绝缘电阻测试仪自身具有容量大、抗干扰能力强、测量指标多样化、测量结果准确、测量过程简朴并迅速、便于携带等特点。
北京5kv高压兆欧表操作方法
北京5kv高压兆欧表操作方法1．准备：仪表接线前，首先应将‘电源开关’调在关的位置，‘高压控制’按钮应退出！被测物应脱离电网，并且被测各端必须经过人工放电棒接通大地，完全证明安全方可接线！尤其变电站、发电厂现场受到电网泄漏感应强干扰的被测量对象，事先应通过接大地的多个人工放电棒良好接到所有被测量线路端，避免接线时接线人员被电击，仪表接线完成后才把被测量端的人工放电棒移开。
2．接线：把仪表的两个‘E’端接到被测物的地或零端，以及大地。
把仪表的‘L’端接到被测线路端，例如变压器绕组，电缆芯线。
把仪表‘G’端接到被测回路需要消除表面电阻泄漏影响的保护环。
3．预选测试电源电压：把‘高压预选’旋钮开关选向需要的测试电源电压。
如需要从0V调起时，需要把‘高压调节’旋钮反时针旋转到尽头。
4．接通工作电源：把仪表‘电源开关’拨向通，开关上方的指示灯即亮，‘kV’电压表显示应0.00kV。
5．测试启动：把‘高压控制’按钮按入，这时高压从L端输出，‘kV’表显示L-E之间的电压值，‘秒表’开始计时。
6．测试电源电压细调：调节‘高压调节’旋钮，可把电压平滑调节到指定值。
7．电阻量程选择：把电阻量程开关选向需要的量程，或从MΩ档步进向200GΩ量程，如果仪表连续报警，则表示被测电阻太低，应退低档来测量。
8．电阻值读数：通过MΩ/GΩ表读取电阻值，秒表在高压输出后的15秒、60秒、每隔60秒报时。
便于操作者记录。
除此测量绝缘电阻以外，对于有些使用环境需要测量吸收比和极化指数，测试设备分为了两种，其中一种是手动及时手动计算，比如，5kv、10kv、15kv、20kV高压兆欧表，还有一种是自动计算，直接读取电阻值，免除了自动计算的过程，选购时如果是需要经常测量吸收比，时基电力推荐使用自动计算的测量方式，相比效率好很多。
兆欧表使用方法
兆欧表使用1 作业条件设备停电，退出运行且充分放电后天气：测量时应注意选择湿度在70%以下的天气进行测量。
2 兆欧表的选用条件选用兆欧表时，其额定电压一定要与被测电器设备或线路的工作电压相适应，测量范围也应与被测绝缘电阻的范围相吻合。
兆欧表的额定电压有250、500、1000、2500V等几种，测量范围有500、1000、2000MΩ等几种。
变电所一般用500V、1000V或2500V的兆欧表。
3 作业人员及时间作业人员共3-4人，其中工作负责人1人，试验人员2-3人，工作人员必须经过培训考试合格并持证上岗。
4 兆欧表的接线及使用注意事项4.1、兆欧表的接线兆欧表有三个接线柱，上面分别标有线路（L）、接地（E）和屏蔽或保护环（G）。
用兆欧表测量绝缘电阻时一般为线路（L）端子接被测体的芯线，接地（E）端子接大地，屏蔽或保护环（G）端子接钢凯。
4.2、使用注意事项4.21 要将兆欧表置于水平位置，并保证放置牢稳。
4.22使用前先空载摇测检查仪表指示是否正确: 未接线之前，先摇动兆欧表，观察指针是否在“∞”处。
再将L和E两接线柱短路，慢慢摇动兆欧表，指针应在零处。
方证实兆欧表良好.4.23 使用时接线要正确，端钮要拧紧；兆欧表的引线应用多股软线，且两根引线切忌绞在一起，以免造成测量数据不准确。
4.24欧表摇测绝缘时，被测物必须从各方面与其它电源断开，测量完毕后，应将被测物充分放电。
在兆欧表未停止转动和被测物未放电之前，不可用手去触及被测物的测量部位或进行拆线，以防止人身触电。
4.25把在转动时，其端钮间不允许短路，而摇测电容时应在摇把转动的情况下将接线断开，以免造成反充电损坏仪表。
4.26度开始要慢，逐渐均匀加快至120转／分，以转动1分钟后读数为准。
4.27表面应擦试干净，不得有污物（如漆等）以免造成测量数据不准确。
4.28电阻的准确性，与测量方法和测量时的天气情况有非常密切的关系，测量时应注意选择湿度在70%以下的天气进行测量。
兆欧表的使用方法及要求
兆欧表的使用方法及要求1.测量前，应将兆欧表保持水平位置，左手按住表身，右手摇动兆欧表摇柄，转速约120r/min，指针应指向无穷大(∞），否则说明兆欧表有故障。
2.测量前，应切断被测电器及回路的电源，并对相关元件进行临时接地放电，以保证人身与兆欧表的安全和测量结果准确。
3.测量时必须正确接线.兆欧表共有三个接线端（L、E、G）。
测量回路对地电阻时，L端与回路的裸露导体连接,E端连接接地线或金属外壳；测量回路的绝缘电阻时,回路的首段与尾端分别与L、E连接;测量电缆的绝缘电阻时，为防止电缆表面泄露电流对测量精度产生影响，应将电缆的屏蔽层接至G端。
4。
兆欧表接线柱引出的测量软线绝缘应良好，两根导线之间跟导线与地之间应保持适当距离,以免影响测量精度；5摇动兆欧表时，不能用手接触兆欧表的接线柱和被测回路，以防触电。
6。
摇动兆欧表后,各接线柱之间不能短接,以免损坏。
使用兆欧表测量绝缘电阻时应注意的问题兆欧表又称摇表，是由高压手摇发电机及磁电式双动圈流比计组成，具有输出电压稳定，读数正确,噪音小,摇动轻,且装有防止测量电路泄露电流的屏障装置和独立的接线柱。
1。
测量前应正确选用表计的规范,使表计的额定电压与被测电气设备的额定电压相适应，额定电压500V及以下的电气设备一般选用500~1000V的兆欧表，500V以上的电气设备选用2500V兆欧表，高压设备选用2500~5000V兆欧表。
2。
使用兆欧表时，首先鉴别兆欧表的好坏，在未接被试品时,先驱动兆欧表，其指针可以上升到“∞”处，然后再将两个接线端扭短路，慢慢摇动兆欧表，指针应指向“0”处，符合上述情况说是兆欧表是好的，否则不能使用。
3.使用时必须水平放置，且远离外磁场4。
接线柱与被试品之间的两根导线不能绞线，应分开单独连接，以防止绞线绝缘不良而影响读数。
5。
测量时转动手柄应由慢渐快并保持120r/min转速，待调速器发生滑动后,即为稳定的读数,一般应取1min后的稳定值，如发现指针指零时不允许连续摇动，以防线圈损坏。
高压兆欧表说明书
高压兆欧表使用说明书型号日本共立3124目录1.安全警告 (1)2.特点 (1)3.规格 (2)4.仪器面板 (3)5.测试准备 (3)6.操作须知 (4)7.电池充电 (5)8.更换电池 (6)9.表盖的清洁 (6)10.镍镉电池的储藏 (6)11.记录器的连接 (6)1、安全警告●本操作手册包含了警告及安全规程，用户必须遵守此规程，以确保操作安全及仪器安全，因此在使用本仪器前请先概略的完全的阅读本手册。
●意味着用户必须参考手册中的相关章节，确保操作安全。
●特别注意的是，本手册中的WARNINGS及CAUTIONS，WARNINGS表示警告避免触电，而CAUTION表示注意避免损坏仪器。
1、绝缘测试只是用来测试已断电的电路或装置，不要在有电的电路中测试。
2、总是要确保待测电路或装置必须是不带电的。
在绝缘测试前，确认你可以清楚的看到电路或装置已断开。
在未确认电路已经断电时必要做任何测试。
3、如果你不确定怎样使用高压绝缘测试器，先与待测设备的制造商讨论。
有些设备可能装置了灵敏的电子元件，可能在直流高电压测试下造成损坏。
与制造商讨论可避免设备损坏的预防措施。
4、本绝缘测试器能产生10KV的直流高电压。
在绝缘测试中，不要接触导线或设备。
不要企图用本仪器去刺激或惊吓别人。
作弄和愚弄他人可能触电造成心脏颤动。
5、在测试时不要打开电池盒盖。
6、注意经常检查你的仪器，在每次使用前，测试导线以及其它附件是否有损坏或异常。
如果有任何异常情况存在（如：测试导线破损、机壳裂缝、显示屏幕不能读取等），不要尝试进行任何测试。
7、在做测试时不要让你自己成为接地的通路。
不要接触暴露的金属管、插头、固定设备等，它们可能会成为接地电位。
保持你的身体与大地隔绝，用干燥衣服、绝缘鞋、绝缘毯或其它保证绝缘的物质。
8、为避免触电，在工作电压高于40VDC或20VAC时请使用警告标志。
上述电压可造成触电危险。
9、在连接探针和测试导线前，先确认已设置功能选择钮位于OFF的位置，测试键并没有被压下在锁定位置。
兆欧表的使用方法及要求之令狐文艳创作
兆欧表的使用方法及要求令狐文艳1.测量前，应将兆欧表保持水平位置，左手按住表身，右手摇动兆欧表摇柄，转速约120r/min，指针应指向无穷大（∞），否则说明兆欧表有故障。
2.测量前，应切断被测电器及回路的电源，并对相关元件进行临时接地放电，以保证人身与兆欧表的安全和测量结果准确。
3.测量时必须正确接线。
兆欧表共有三个接线端（L、E、G）。
测量回路对地电阻时，L端与回路的裸露导体连接，E端连接接地线或金属外壳；测量回路的绝缘电阻时，回路的首段与尾端分别与L、E连接；测量电缆的绝缘电阻时，为防止电缆表面泄露电流对测量精度产生影响，应将电缆的屏蔽层接至G端。
4.兆欧表接线柱引出的测量软线绝缘应良好，两根导线之间跟导线与地之间应保持适当距离，以免影响测量精度；5摇动兆欧表时，不能用手接触兆欧表的接线柱和被测回路，以防触电。
6.摇动兆欧表后，各接线柱之间不能短接，以免损坏。
使用兆欧表测量绝缘电阻时应注意的问题兆欧表又称摇表，是由高压手摇发电机及磁电式双动圈流比计组成，具有输出电压稳定，读数正确，噪音小，摇动轻，且装有防止测量电路泄露电流的屏障装置和独立的接线柱。
1.测量前应正确选用表计的规范，使表计的额定电压与被测电气设备的额定电压相适应，额定电压500V及以下的电气设备一般选用500~1000V的兆欧表，500V以上的电气设备选用2500V兆欧表，高压设备选用2500~5000V兆欧表。
2.使用兆欧表时，首先鉴别兆欧表的好坏，在未接被试品时，先驱动兆欧表，其指针可以上升到“∞”处，然后再将两个接线端扭短路，慢慢摇动兆欧表，指针应指向“0”处，符合上述情况说是兆欧表是好的，否则不能使用。
3.使用时必须水平放置，且远离外磁场4.接线柱与被试品之间的两根导线不能绞线，应分开单独连接，以防止绞线绝缘不良而影响读数。
5.测量时转动手柄应由慢渐快并保持120r/min转速，待调速器发生滑动后，即为稳定的读数，一般应取1min后的稳定值，如发现指针指零时不允许连续摇动，以防线圈损坏。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
按钮 HOLD Backlight
开关位置（带电时） 任何开关位置
绝缘电阻测量 TEST/LOCK Time-up
Time-down
500V 、 1000V 、 2500V、5000V 绝缘 电阻测量量程
PI
DAR
STOP
交流电压/直流电压测量
MAX/MIN
交流电压/直流电压
PEAK
测量量程
REL
BATT.
CEM DT-6605 高压兆欧表(5000V)使用说明
2、LCD 显示内容
文件编号： EULD-WI-TEC-006-A0
版
本：00
日期：2012-4-20
作者 审核 批准
页数：4 / 9 王科琪 张庆运
符号
电池寿命指示
含义
自动量程测量指示
高压输出或者 DC/AC 电压大于 30V 指示
直流电压指示
1/9
EULIKIND G5X 风机维护指导文档
CEM DT-6605 高压兆欧表(5000V)使用说明
文件编号： EULD-WI-TEC-006-A0
版
本：00
日期：2012-4-20
作者 审核 批准
页数：2 / 9 王科琪 张庆运
文件更新记录
版本号
更新日期
00
2012-04-20
作者 王科琪
更新说明 初始版本
2. 两种供电方式：该表可以使用电池供电，也可以使用电源适配器供电。
注意！
使用电池时：使用 8 只 1.5V（LR14）电池。不要讲新旧电池混用。使用前要检查电池
的电量，当表显示电量低时不要使用。当表的电池后盖打开的情况下不要使用。
使用电源适配器时：电源适配器不能充电！使用适配器时必须拆掉所有电池，断开适配
测试表笔）
GUARD 接地保护输入插口（一个插头连在一个鳄鱼夹上的黑色的测试表笔）
EARTH 绝缘电阻测量输入插口（一个插头连在一个鳄鱼夹上的绿色的测试表笔）
交流电压/直流电压/低阻值电阻测量&通断测量功能模式
V/Ω
电压/低阻值电阻测量&通断检查的输入端（一个插头连在一个鳄鱼夹上的红色
的测试表笔）
COM
文件编号： EULD-WI-TEC-006-A0
版
本：00
日期：2012-4-20
作者 审核 批准
页数：9 / 9 王科琪 张庆运
1. 自动放电功能：在表笔都连接在被测回路的情况下，放开“PRESS TO TEST”按钮就可
以放掉测试之后存在回路中的电容电量，LCD 屏会显示闪动的“
”
图标。检查电压监测指示为“0V”。这个功能可以在 2s 之内将电量放完。
一、 CEM DT-6605 高压兆欧表结构介绍 1、仪表盘
1. 绝缘电阻‘测试/锁定’按钮 2. 比例&时间调小按钮 3. 读数保持按钮 4. 内部电池检查&时间调大按钮 5. 最大/最小&绝缘电阻测试急停按钮 6. LCD 显示区 7. DC 13.5V 电源适配器输入插口 8. EARTH：高阻值测量输入插口
绝缘电阻测量示意图
B. 测量电压：交直流电压测量； 暂略，请见该表的用户手册。
C. 内部电源测量； 暂略，请见该表的用户手册。
D. 低阻值电阻测量&通断测量； 暂略，请见该表的用户手册。
8/9
EULIKIND G5X 风机维护指导文档
CEM DT-6605 高压兆欧表(5000V)使用说明
四、 特殊功能介绍：
所有测量回路的返回插口（一个插头连在一个鳄鱼夹上的黑色的测试表笔）
4、按钮
5/9
EULIKIND G5X 风机维护指导文档
CEM DT-6605 高压兆欧表(5000V)使用说明
文件编号： EULD-WI-TEC-006-A0
版
本：00
日期：2012-4-20
作者 审核 批准
页数：6 / 9 王科琪 张庆运
7/9
EULIKIND G5X 风机维护指导文档
CEM DT-6605 高压兆欧表(5000V)使用说明
文件编号： EULD-WI-TEC-006-A0
版
本：00
日期：2012-4-20
作者 审核 批准
页数：8 / 9 王科琪 张庆运
按 钮 就 可 以 放 掉 测 试 之 后 存 在 回 路 中 的 电 容 电 量 ， LCD 屏 会 显 示 闪 动 的
版
本：00
日期：2012-4-20
作者 审核 批准
页数：7 / 9 王科琪 张庆运
绝缘电阻测量的量程：0.1MΩ到 60GΩ 绝缘电阻测量的电压：500V、1000V、2500V、5000V AC/DC 电压测量范围：0.5V 到 600V 电阻测量范围：0.1Ω到 6KΩ
三、 操作方法介绍：
A. 测量绝缘电阻 操作注意事项： 危险！ ·用高电压检测仪检测，确保所测试的回路上没有电。 ·确保佩戴高电压手套。 ·高度注意在进行绝缘电阻测量时不要触电，当“PRESS TO TEST”按钮被按下就会在 测量表笔尖端和被测回路里出现持续的电流。 ·测量的时候必须保持电池盖盖上。 ·不要在打雷的时候进行测量。 ·确保将 EARTH 表笔（黑色）与所测回路的接地端口连接。 当心！ · 当 带 电 回 路 的 警 告 显 示 为 “ ＞ 30V ” 或 者 有 警 告 提 示 音 且 LCD 显 示 闪 动 的
·将 EARTH 表笔（黑色）与被测回路的接地端口连接。将 LINE 表笔（红色）的尖头连
接到被测回路。
·然后按下“PRESS TO TEST”按钮。测量的过程中会有间歇性的蜂鸣声。
·测量的值会在 LCD 屏上显示，并且在测量后该表可以自动“HOLD（保持）”所显示
的值。
·该表有自动放电功能。在表笔都连接在被测回路的情况下，放开“PRESS TO TEST”
“
”图标时，即使按下“PRESS TO TEST”按钮也不能测量。
·用该仪表测量绝缘电阻值，来检查电气设备或者电气回路的绝缘情况。
·测量之前要检查被测设备的电压。
注意!
·被测设备的绝缘电阻值可能不是稳定的，所以显示也可能是不稳定的。
·测量绝缘电阻时可能听到“哔哔”声，并不是有故障。
·它需要一定时间来测量一个电容负载。
EULIKIND G5X 风机维护指导文档
CEM DT-6605 高压兆欧表(5000V)使用说明 目录
文件编号： EULD-WI-TEC-006-A0
版
本：00
日期：2012-4-20
作者 审核 批准
页数：1 / 9 王科琪 张庆运
一、CEM DT-6605 型高压兆欧表结构介绍………………………………………………3 1、 仪表盘………………………………………………………………………………3 2、 L C D 显 示 内 容 … … … … … … … … … … … … … … … … … … … … … … … … … 4 3、 测量表笔和插口……………………………………………………………………5 4、 按钮……………………………………………………………………………………5
2/9
EULIKIND G5X 风机维护指导文档
CEM DT-6605 高压兆欧表(5000V)使用说明
文件编号： EULD-WI-TEC-006-A0
版
本：00
日期：2012-4-20
Hale Waihona Puke 作者 审核 批准页数：3 / 9 王科琪 张庆运
CEM DT-6605 高压兆欧表具有四种测量功能：测量电压：交直流电压测量；内部电源 测量；低阻值电阻测量&通断测量；绝缘电阻测量。以下是详细介绍：
“
”图标。检查电压监测指示为“0V”。
·在任何输出电压的情况下，当测试的电阻值小于 10MΩ时，测试持续时间不会超过
10s。
危险！
·测试之后不要立即触摸被测回路。回路中的电容电量会引起电击。
·从将表笔连接到回路开始，直到放电完成，都不要触碰该回路。
LINE 表笔（红色）的尖头有两种形式，根据需要选用。
二、特性介绍…………………………………………………………………………………7 三、操作方法介绍……………………………………………………………………………7 四、特 殊 功 能 介 绍 … … … … … … … … … … … … … … … … … … … … … … … … … … … … 9 五、维 护 与 保 养 … … … … … … … … … … … … … … … … … … … … … … … … … … … … … 9
9. V/Ω输入插口&GUARD：接地保护输入 插口
10. COM&高压线屏蔽输入插口 11. LINE：500V 到 5000V 高压输出插口 12. PI/DAR，峰值电压测量&时间清零按钮 13. 背景灯开关按钮 14. 功能转换 15. 测试表笔
3/9
EULIKIND G5X 风机维护指导文档
版
本：00
日期：2012-4-20
作者 审核 批准
页数：5 / 9 王科琪 张庆运
插口
描述
绝缘电阻测量功能模式
LINE
500V、1000V、2500V、5000V 量程绝缘电阻测量功能下的高压输出线插口
（LINE+COM：两个插头连在一个鳄鱼夹上的红色的测试表笔）
COM
所有测量回路的返回插口（LINE+COM：两个插头连在一个鳄鱼夹上的红色的
9/9
MAX/MIN 记录 PEAK -MAX/ PEAK –MIN 最大/最小峰值捕捉 比例测量 检查内部电源（电池）的情况
读数保持功能
