彩色平面图的制作

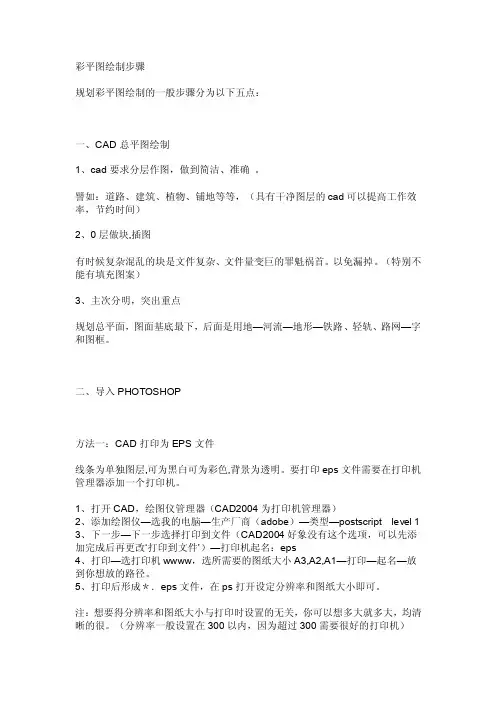

彩平图绘制步骤
彩平图绘制步骤规划彩平图绘制的一般步骤分为以下五点：一、CAD总平图绘制1、cad要求分层作图，做到简洁、准确。
譬如：道路、建筑、植物、铺地等等，（具有干净图层的cad可以提高工作效率，节约时间）2、0层做块,插图有时候复杂混乱的块是文件复杂、文件量变巨的罪魁祸首。
以免漏掉。
（特别不能有填充图案）3、主次分明，突出重点规划总平面，图面基底最下，后面是用地—河流—地形—铁路、轻轨、路网—字和图框。
二、导入PHOTOSHOP方法一：CAD打印为EPS文件线条为单独图层,可为黑白可为彩色,背景为透明。
要打印eps文件需要在打印机管理器添加一个打印机。
1、打开CAD，绘图仪管理器（CAD2004为打印机管理器）2、添加绘图仪—选我的电脑—生产厂商（adobe）—类型—postscript level 13、下一步—下一步选择打印到文件（CAD2004好象没有这个选项，可以先添加完成后再更改…打印到文件‟）—打印机起名：eps4、打印—选打印机wwww，选所需要的图纸大小A3,A2,A1—打印—起名—放到你想放的路径。
5、打印后形成＊．eps文件，在ps打开设定分辨率和图纸大小即可。
注：想要得分辨率和图纸大小与打印时设置的无关，你可以想多大就多大，均清晰的很。
（分辨率一般设置在300以内，因为超过300需要很好的打印机）方法二：在CAD里输出eps 格式文件在PS打开文件，会自动弹出对话框。
根据图纸打印大小的要求。
自行添加象素大小。
打开—CTRL+J ……—CTRL+E，不如打印机清楚,线条还会扭曲,错位。
此步骤也可以改为在命令行输入PS0UT命令方法三：在CAD里另存位图文件无论是bmp还是tif文件，一般采用转换格式的方式改变为黑白格式。
先转换为gray模式，在gray模式中调整对比度，再转换回RGB模式。
方法四：在CAD中“另存为”—CAD2000/CAD2002 DXF 格式在CorelDRAW 的新文件中“文件”选项中“导入”——导入成功后全选整个图片的线形进行缩放——“文件”选项中“导出”为jpg格式，剩下的就是进入photoshop 进行添色，要求线段闭合。
photoshopcs4彩屏图制作步骤
photoshopcs4彩屏图制作步骤
彩平图制作教程
编者：杨进
photoshopcs4彩屏图制作步骤
1、制作墙体
打开作业中 的户型图psd 文件，给线框 所在的图层重 命名为 平面 线框
photoshopcs4彩屏图制作步骤
新建一个图层，命名为 墙体
photoshopcs4彩屏图制作步骤
修整细节，删 除木地板多余 部分
photoshopcs4彩屏图制作步骤
将木地板多余 部分删除
卧室一绘制完 成
photoshopcs4彩屏图制作步骤
7.同样方法绘制其他房间 photoshopcs4彩屏图制作步骤
8.绘制阳台
在阳台位置用形状 放置于 平面线框 工具绘制和玻璃窗 图层 下方，命名 同色的蓝色矩形 为阳台窗户
photoshopcs4彩屏图制作步骤
使用形状工具 (矩形，圆形 等），按照线 框绘制玻璃窗 部分
photoshopcs4彩屏图制作步骤
得到一个形状 根据需要复制多
图层
个 形状一 图层
photoshopcs4彩屏图制作步骤
使用移动工具， 将复制的形状移 动到其它有玻璃 窗的地方，并使 用 自由变换工具 （ctrl&# 如果阴影不够明
显可将阴影图层 复制几个
photoshopcs4彩屏图制作步骤
同样方法制作其他阴影
photoshopcs4彩屏图制作步骤
6、绘制房门
直接用形状工 具，选取接近 木质的颜色绘 制矩形，并在 图层样式里设 置描边为 2px
photoshopcs4彩屏图制作步骤
将 卧室一图层 组 放置到 平面 线框上面
photoshopcs4彩屏图制作步骤
概念设计彩平图的制作方法
概念设计彩平图的制作方法概念设计彩色平面图是指以彩色效果展示概念设计的平面图，以便更直观地传达设计概念和理念。
制作概念设计彩色平面图的方法有以下几步骤：第一步：收集设计素材收集与设计概念相关的图片、图表、照片等素材。
这些素材可以来自于互联网、设计参考书籍、摄影作品等渠道。
素材的选择应结合设计概念的要求，注重色彩搭配、视觉效果等因素。
同时还要注意素材的版权问题，确保使用合法的素材。
第二步：确定设计风格确定概念设计彩色平面图的整体设计风格。
设计风格可以根据设计的主题和目标受众来选择，可以是简约、抽象、复古、现代等不同的风格。
确定好设计风格后，可以将相关的素材进行筛选和整理，以便更好地进行后续的排版和编辑。
第三步：进行排版和编辑在设计软件中进行排版和编辑。
可以使用专业的设计软件，例如Adobe InDesign、Photoshop、Illustrator等，也可以选择一些免费的平面设计工具进行编辑。
在进行排版和编辑时，可以根据设计需要调整图片的大小、位置，调整文本的字体、大小和颜色等，以便更好地表达设计概念。
第四步：进行颜色处理对彩色平面图进行颜色处理。
可以使用Photoshop等设计软件对图片进行颜色调整，例如调整亮度、对比度、饱和度等，以便使图像更好地适应设计概念。
此外，还可以使用调色板或色彩搭配工具进行配色，选择适合的颜色方案来强调设计的特点和要求。
第五步：加入文本和图标在彩色平面图中加入必要的文本和图标。
文本可以是标题、副标题、说明文字等，用于解释设计概念和理念。
图标可以是几何图形、符号、线条等，用于增强视觉效果和传达特定的信息。
在加入文本和图标时，要注意排版的布局和层次感，以保持彩色平面图的整体的美感和可读性。
第六步：进行调整和优化对制作好的彩色平面图进行调整和优化。
可以通过编辑软件对整体布局、颜色搭配、图文关系等进行再次调整，以便使彩色平面图表达设计概念更准确和直观。
调整和优化的过程可能需要多次尝试和修改，以达到满意的效果。
彩色cad平面图教程
彩色cad平面图教程彩色CAD平面图是一种利用计算机辅助设计软件制作的平面图，其可以令平面图呈现出丰富的色彩和细节，提高其可视性和表现力。
本篇教程将向您介绍如何制作彩色CAD平面图，以及使用CAD软件中的一些常用工具和技巧。
第一步，选择适当的CAD软件。
市面上有许多CAD软件可供选择，如AutoCAD、SketchUp、SolidWorks等。
根据自己的需求和熟悉程度选择合适的软件，并进行安装和设置。
第二步，准备图纸。
在开始制作CAD平面图之前，需要准备好相关的图纸和设计草图。
可以通过手绘或者其他绘图工具绘制出平面图的基本框架和元素，并确保比例正确。
第三步，导入图纸。
打开CAD软件，将准备好的图纸导入到软件中。
不同的CAD软件导入图纸的方法可能有所不同，可参考软件的使用手册或相关教程来完成导入操作。
第四步，创建图层。
在CAD软件中，使用图层可以将不同的元素分离开来，并可以对其进行独立的编辑和控制。
根据平面图的需求，创建不同的图层，如墙体图层、家具图层、装饰图层等。
第五步，绘制基本元素。
使用CAD软件中的绘图工具，如直线、弧线、圆形等，按照设计草图和图纸上的标注绘制出平面图上的基本元素。
将各个元素绘制在相应的图层上，以保持图纸的整洁和可维护性。
第六步，添加颜色。
在完成基本元素的绘制后，可以为平面图添加丰富的颜色。
在CAD软件中，常用的上色方法包括填充、渐变、线条颜色等。
选中需要上色的元素，选择合适的上色工具和颜色，填充或修改元素的颜色属性。
第七步，装饰和渲染。
为了提高平面图的表现力和真实感，可以添加一些装饰和渲染效果。
在CAD软件中，可以添加家具、植物、光照等元素，以模拟真实的场景和环境。
第八步，调整视角和视图。
根据平面图的需要，可以通过调整CAD软件中的视角和视图，如俯视图、侧视图、立体图等，来展示不同的角度和尺度。
第九步，保存和导出。
完成彩色CAD平面图的制作后，记得保存工程文件，以便日后的修改和使用。
景观彩平制作方法
总平面效果图教程一、在ps中打开文件！从cad中导入的是位图文件，但是一般情况下这只是一幅彩色稿。
无论是bmp还是tif文件，我一般习惯用转换格式的方式改变为黑白格式，这样转换可以保持精度，其他的转换方式多多少少都会有点损失。
1.先转换为gray模式。
2.在gray模式中调整对比度，调到最大。
3.再转换回RGB模式。
好了，一幅黑白稿出现了！二. 分离图线。
有些人可能喜欢不分。
我习惯分离图线层，因为这样好处有如下：1.所有的物体可以在图线下面来做，一些没有必要做的物体可以少做或不做。
节省了很多时间。
2.物体之间的互相遮档可以产生一些独特的效果！3.图线可以遮挡一些物体因选取不准而产生的错位和模糊，使边缘看起来很整齐，使图看起来很美。
具体步骤是以colour range 选取方式选中白色，删除。
现在图线是单独的一层了。
把这层命名为图线层。
三. 分离成功。
为了观察方便可以在图线后增加一层填充为白色，当然也可直接填充绿色变草地层，白色的好处是画超级大平面图的时候会比较容易了解自己的进度从现在开始，我每个新增加的图层都会命名。
原因：1.个人习惯。
2. 可以有效防止产生大量无用的废层和无物体层（即空层）。
3. 方便别人，将来别人修改你的图能够很轻松地找到每个物体。
四. 种树。
现在开始栽树。
需要说明的是，通常我都习惯最后种树，因为树木通常是位图导入，大量的复制会占用机器的内存。
这幅图例外，先种树，是因为这张图既要表现建筑又要表现绿化和景观。
先种树可以定下整个图的整体颜色倾向，基调。
先种树，大小植物，再调他们的色彩倾向，你认为应该调什么色调完全凭个人的感觉啦。
这张图定的基调是偏黄绿色调的暖灰。
五. 接着做道路和铺装。
选取区域的时候可以用各种选择工具，不要拘泥于一种工具。
填色后调颜色，要和树木色彩协调。
注意道路的颜色一定不要用纯灰色的，尽量做成冷灰或暖灰，我这里做成偏黄绿色色调！六. 做基础设施和地面小装饰，如停车场，沟，支架，彩色钢板等，然后调色，和整体色彩要协调。
彩色总平面ps制作步骤
彩色总平面制作步骤1.在CAD中输出eps图形图线2.栅格化eps文件（栅格化eps格式，分辨率得到透明背景线框图像。
3.在总平面图下方新建图层，并填充为白色执行：图层→新建→图层背景 (将填充图层转化为背景)ctrl+s保存文件4.ctrl+o打开。
文字eps和建筑eps文件以相同参数对文字eps与建筑eps进行栅格化处理5.将3个文件进行合并Ctrl+A全选→ctrl+c复制回到总平面 ctrl+shift+V进行原位粘贴重命名图层，文字，建筑6.裁剪工具将图像进行裁剪（节约磁盘空间）7.划分层次。
路面，绿化区，建筑⑴检查线稿是否闭合，魔棒工具，设置容差为，单击路面区域进行闭合处理新建图层→命名封闭直线，单击直线工具，设置前景色为黑色，用画笔工具，直线粗细为8.魔棒单击路面，容差对路面部分进行选择（用快速蒙版进行选区查看）9.路面选区建立完成之后→选择→存储选区→名称（马路）新建图层，命名为马路，设置前景色为Alt+delete，快速填充10.使用用样方法划分绿化，铺装，水面区域，以色块进行划分11.对图层进行分图→⑴铺装⑵色块（水面，建筑色块，草地，马路）⑶线稿12.添加图例。
种植新建图层（主干道树）主干道→次干道选择图例ctrl+c复制。
Ctrl+v粘贴种植主干道植物图例对图例进行同图层复制 alt+鼠标左键将主干道都种上图例13.设置投影→动作设置投影→图例所在图层→主干道树→窗口→新建动作→命名为：制作影子→单击记录回到图层面板ctrl+J 创建主干道副本 ctrl+总括号键副本图层下移Ctrl+M调整曲线命令把整张图例调至黑色，根据投影方向按方向键，设置不透明度为80﹪单击动作面板停止按钮（可用于其他图层影子制作）14.铺装制作⑴用软件自带图案进行铺装制作选择铺装图→铺装1色块图层按ctrl单击图层缩览图，将其载入选区双击图层缩览图打开图层样式面板→图案叠加→图案例表→纹理拼贴→混合模式→正片叠底→缩放63%→单击确定 ctrl+D取消选择⑵自定义图案制作铺装选择铺装3色块将其载入选区打开电脑中自定义铺装素材选择素材后→编辑→定义图案→命名：点格铺装→确定双击铺装3色块→图层样式面板→图案叠加→图案列表→点格铺装→确定→ctrl+D15.水面制作⑴打开水面素材→全选→复制→粘贴至当前效果图→ctrl+T对图像进行修整→回车键应用→将水面图层载入选区（ctrl+水面缩览图）→图例水面素材图层→添加图层蒙版→ctrl+D取消选择→将水面作为亮点表现对象→ctrl+U色相饱和度⑵水面明暗关系新建图层→前景色建立选区→拉伸一个渐变→拉伸渐变→ctrl+D取消选择→图层混合模式为叠加16.草地细化处理草地色块→将其载入选区→滤色→杂色→添加杂色（确保选择草地图层）23.5%→确定→滤镜→模糊→动感模糊→22度→9像素→确定→ctrl+D 提高部分草地层次感画笔工具→大小66100%→流量100%→草地色块图层上方新建图层命名光点→前景色为f4e927→确定→进行绘制→图层混合模式为叠加→图层不透明度70%新建图层在草地图层上方，命名为渐变图层→按D键恢复系统默认颜色设置→将草地色块载入选区→选择渐变图层拉伸渐变→设置混合模式为叠加→不透明度50%→ctrl+D★如何从CAD中导出eps文件打开制作好的cad需导出的文件Ctrl+p→打印→打印机绘图仪选→dag to eps。
PhotoShop+SketchUp制作做彩色平面图详细教程
本章节节选至《Photoshop彩平面制作之道》，SketchUpBBS出品，转载请注明出处。
本作品作者：xfhorse第6章建筑彩色总平面图制作本章重点：掌握参照SU导入PS前的设置工作掌握使用在PS软件中如何处理SU的图像文件掌握使用Photoshop添加环境配景的方法掌握使用如何让彩色平面图的重点突出案例流程概述：首先利用SU创建场景模型，然后对SU模型进行导出PS前的相关设置，接着导入到PS中，完成图片的前期处理，最后用Photoshop进行图像素材添加以及后期处理。
6.1运用SketchUp与PS制作建筑彩色平面图的流程熟悉SketchUp软件的用户往往喜欢用SketchUp软件创建的模型来制作彩色平面图，这样不仅大大的节省了用CAD多次导图的麻烦，而且用SketchUp制作的彩色平面图往往建筑物的材质以及体块关系更加的真实。
运用SketchUp与PS软件结合制作彩色总平面图主要分为三个阶段，包括SketchUp模型输出平面图。
本作品作者：xfhorse在Photoshop中对平面图进行着色时，应掌握一定的前后次序关系，以最大程度地提高工作效率，并用添加诸如植物，道路名称等标注信息。
1. SketchUp输出平面图SketchUp输出平面图是整个总平面图制作的基础，在导图之前往往需要许多特定的设置，本章将在下面内容详细讲解。
有关SketchUp的使用方法，本书不作介绍，读者可参考相关的SketchUp书籍。
2. 各种模块的制作在SketchUp制作总平面图的常见元素包括：草地、树木、灌木、水面、花坛等，掌握了这些元素的制作方法。
这个过程往往需要结合Photoshop软件来一起完成，使用的工具包括：选择、填充、渐变、图案填充等，在制作水面、草地、路面时也会使用到一些图像素材，如草地纹理、地砖纹理、水面图像等。
3. 后期合成处理在完成各种素材模块的制作以后，彩色平面图的大部分工作也就基本结束了，最后便是对这些素材模块进行复制，添加阴影等操作。
彩色平面图制作教程
彩色平面图制作教程第一步：将制作好的CAD图纸“整体平面图”，保存为PDF文件。
1、打开CAD打印窗口2、设置打印选项（1）设置打印/绘图仪的名称为“DWG To PDF.Pc3”（2）设置图形方向为“横向”（3）设置打印范围为“窗口”3、按住鼠标左键框选图纸的画框，画框用于在PS中叠齐图层。
4、点“确定”5、将文件名设为“整体平面图”，然后点“保存”。
第二步：将“整体平面图”中的“家具平面图”，保存为PDF文件。
1、删除墙体部分，留下家具、画框部分。
2、保存为PDF文件和“整体平面图”过程一样，文件名改为“家具平面图”。
3、“厨具平面图”制作方法与“家具平面图”相同。
第三步：“整体平面图”和“家具平面图”PDF文件导入Photoshop中1、用Photoshop打开“整体平面图”PDF文件，并将这一图层改名为“整体图层1”2、创建一个新图层“图层2”改名为“底色图层2”。
3、用油漆桶在“底色图层2”添加一浅色4、将“图层2”拉到“图层1”的下面5、再用Photoshop打开“家具平面图”PDF文件，拖到“整体平面图”上对齐，形成“图层3”，改名为“家具图层3”。
6、在“家具图层3”用“魔棒工具”点选，然后再进行“选择反向”选中家具。
7、新建“图层4”，改名为“阴影图层4”，用白色的笔进行涂抹。
然后，按Ctrl+D取消选框，并将“图层4”拉到“图层1”的下面。
8、在右边图层栏上的“阴影图层4”上点右键，点“混合选项”，点“投影”，并设置。
第四步：墙体、窗体填充颜色1、选中图层栏上的“整体图层1”，将“阴影图层4”设为不可见。
然后，用黑色油漆桶填充墙体。
2、用绿色油漆桶填充窗体。
第五步：填加门槛石1、从素材中打开“门槛石”图片，并拖到“彩色平面图”中，放到门口处，形成“图层5”，改名为“门槛图层5”。
2、将“门槛图层5”设为不可见，并将门口用“选框工具”框选。
3、再将“门槛图层5”设为可见。
4、在选框中点右键，点“选择反向”，按“Delete”键删除其他部分，并拖到“图层4”的下面。
教你如何做居住区彩色平面效果图
教你做总平面效果图总平面图是投标中的第一张表现图，作用与性质不用说了吧，应该认真点画。
一. 在ps中打开文件！从cad中导入的是位图文件，但是一般情况下这只是一幅彩色稿。
无论是bmp还是tif文件，我一般习惯用转换格式的方式改变为黑白格式，这样转换可以保持精度，其他的转换方式多多少少都会有点损失。
：）1.先转换为gray模式。
2.在gray模式中调整对比度，调到最大。
3.再转换回RGB模式。
好了，一幅黑白稿出现了！二. 分离图线。
有些人可能喜欢不分。
我习惯分离图线层，因为这样好处有如下：1.所有的物体可以在图线下面来做，一些没有必要做的物体可以少做或不做。
节省了很多时间。
2.物体之间的互相遮档可以产生一些独特的效果！3.图线可以遮挡一些物体因选取不准而产生的错位和模糊，使边缘看起来很整齐，使图看起来很美。
具体步骤是以colour range 选取方式选中白色，删除。
现在图线是单独的一层了。
把这层命名为图线层。
三. 分离成功。
为了观察方便可以在图线后增加一层填充为白色，当然也可直接填充绿色变草地层，白色的好处是画超级大平面图的时候会比较容易了解自己的进度从现在开始，我每个新增加的图层都会命名。
原因：1.个人习惯。
2. 可以有效防止产生大量无用的废层和无物体层（即空层）。
3. 方便别人，将来别人修改你的图能够很轻松地找到每个物体。
四. 种树。
现在开始栽树。
需要说明的是，通常我都习惯最后种树，因为树木通常是位图导入，大量的复制会占用机器的内存。
这幅图例外，先种树，是因为这张图既要表现建筑又要表现绿化和景观。
先种树可以定下整个图的整体颜色倾向，基调。
先种树，大小植物，再调他们的色彩倾向，你认为应该调什么色调完全凭个人的感觉啦。
这张图定的基调是偏黄绿色调的暖灰。
五. 接着做道路和铺装。
选取区域的时候可以用各种选择工具，不要拘泥于一种工具。
填色后调颜色，要和树木色彩协调。
注意道路的颜色一定不要用纯灰色的，尽量做成冷灰或暖灰，我这里做成偏黄绿色色调！六. 做基础设施和地面小装饰，如停车场，沟，支架，彩色钢板等，然后调色，和整体色彩要协调。
彩平图制作基本知识一
彩平图制作基本知识一
第一课 什么是彩平图？ ？ 一、什么是彩平图 彩平图是一种二维图，相当于在空中俯瞰某个东西而得到的该物品在颜色、结构和形状上都保留原物特征的平面图形。首先断定它是彩色的图纸，而且是平面的，是相当于在3Dmax里在顶视图中渲染得 到的结果。 彩平图主要用于市政规划总图，将某一个单位将从国土部门批准得到的一块地用彩色直观的方式表达，它将在这块地上做一些什么功能上的分区，建筑的分布（布局），这个在做文本的时候是必须要 的， 也有的人用于室内某一套房子的布局，这个又主要是用于房开商在宣传单上的表达，给购房者以直观的方式展现他们所建的房子的某一个户型的平面表达（这个在一定程度上是有市场的），这个我们平 时接到的户型宣传单是见得最多了。也有人用于景观、绿化方面。 在做景区（公园）里的导游图也属于这一类。件，主要是一个目的就是让我们有一个精准的勾图参照物。以上为做彩平图的一些基本知识，希望看了以上课件对大家有所帮助，谢谢大家的观赏！姜运华于二O一五年 八月十七日晚上23：30完成此课件的编写
弹出下图：设置宽度为6000，高度为8000单位是像素。这个是做图常用的尺寸。单击“下一步”。 弹出上图：可以修改图纸尺寸名称：单击下一步。弹出下一个图，单击“完成”即可。
（三）、打印cad图纸，打开一个cad文件，是我们要处理的文件。单击“文件--打印”弹出下图对话框。在打印机名称里找到我们刚才添加的TIFF打印机，在图纸尺寸里打到我们设置的标准尺寸 6000x8000.选择“窗口”，到这一步我们的做法就跟打印平时的cad 图相同了。完成后只是在保存的文件是一个tiff文件而已。到此本节内容完成。
用Coreldraw制作室内装修彩色平面图(整理版)
用Coreldraw制作室内装修彩色平面图本文中我们用Coreldraw软件参照已有的CAD室内设计结构图，绘制一张室内装修彩色平面图。
首先看一下CAD的平面布局图。
1、打开Coreldraw软件，在绘图窗口处双击，则弹出选项窗口，设置全局比例，平面图是1：80。
如图。
2、用矩形工具画一个如图所示的形状。
注意在画图过程中的视图放缩快接键是：放大F2；缩小F3；全屏F4；最大显示F9。
3、一面墙体画完后，然后给其填充颜色，点击图中方框所指示的，用系统带的色谱。
不过标准的方法是点图中下方所指示的矩形框，上面的是内部填色，下面的是边框的颜色。
4、在画图的过程中，会用到把一个物体的填色等同与（上海平面设计培训班）其他物体，用这个工具就可以了（ctrl+shift+a）。
5、现在开始制作窗户。
6、调出方框，新建一个物体作为窗口。
7、将要剪掉的物体选择起来，然后如图2指示的设置，点击修剪，得到结果如图4所示。
8、墙体和窗户基本完成之后，可以将他们焊接在一起。
接下来是制作门，这个可以调用模块，也可以自己画，然后进行标注。
9、选择标注工具，方框1所示的就是用来做标注的工具，首先是做标注然后进行文字说明。
制作标注：画一直线，这个可以结合ctrl键来画，然后修改直线的两面三刀端，形成标注的雏形。
10、门窗和标注完成后，就开始制作填充，先用矩形工具选择，然后转化为曲线进行编辑。
11、用矩形工具先画一个图形，点击右键转化为曲线命令，进行下一步的调整。
12、转化曲线后双击图形就可以编辑了，在边上双击（上海广告培训）可以增加点，用移动工具把新增加的点移到合适的位置，因为刚才已经开了捕捉，所以移动起来方便。
13、填充的图形编辑好之后，把它放到最后面，系统提供了快捷键可以安心使用，然后填充。
14、选择图案填充工具，选择纹理样式，并进行颜色配置进行填充完成的图形。
15、对于家具，我们可以用渐变填充，这样有层次感，渐变的调节参数如图2所示，得到的效果如图。
彩色平面图的制作流程
彩色平面图的制作流程一、CAD 图纸的输出图纸的输出1、整理图纸：删除（或隐藏）辅助线、注释及说明文字、填充等，仅保留道路、分区、建筑轮廓等基本线形。
轮廓等基本线形。
2、安装矢量图虚拟打印机：在CAD 的“绘图仪管理器”选择“添加绘图仪向导”，“下一步”后选择“我的电脑”，选中Adobe>>PostScript Level 2，之后选择“打印到文件”，之后选择“打印到文件”。
3、调整布局：选择一个布局（如布局1），执行“页面设置管理器”，单击“修改”，设置打印机为PostScript Level 2，样式为，样式为monochrome ，以“布局”方式确定打印区域，图纸尺寸尽量设置大一些，如A2、A1。
4、预览，打印，设置保存位置，生成EPS 文件。
文件。
二、将输出的图形进行栅格化处理二、将输出的图形进行栅格化处理1、使用PhotoShop 打开CAD 输出的EPS 图纸，栅格化。
参考“图像大小”(尽量不超过100M ）设置合适的分辨率（最好在150-300像素/英寸），“模式”选择“RGB 颜色”。
2、在CAD 图形下面添加新图层，填充白色，将CAD 图“去色”（Ctrl+Shift+U ）。
3、将CAD 图复制一份（Ctrl+J ），并隐藏，以免原图损坏而无法找回。
，并隐藏，以免原图损坏而无法找回。
三、制作彩色平面图三、制作彩色平面图具体的制作顺序，因图因人而有一定的差异，一般原则为：先大后小、先低后高、突出重点、颜色协调。
颜色协调。
1、道路和铺装、道路和铺装选取区域的时候可以用各种选择工具，如套索、选框、魔棒工具等，注意加选（Shift+选择）和减选（Alt+选择）的灵活运用。
由于园路和铺装边界以直线和圆弧为主，本人是先建立路径（修改非常方便），再建立选区。
，再建立选区。
道路的颜色不一定要用纯灰色的，可做成冷灰或暖灰，并考虑颜色与后面的建筑、树木色彩协调。
铺装一般“填充”（Shift+F5），而对造型铺装则可充分利用CAD 图的原线条垫色形成。
Coreldraw（CDR）设计绘制家庭装修彩色平面布置图实例教程
Coreldraw（CDR）设计绘制家庭装修彩⾊平⾯布置图实例教程 ⽤AutoCAD画⼀幅⿊⽩线条平⾯图，不能直观地反映室内设计意图（这样的图只适⽤于设计院、建筑施⼯公司、监理公司等的专业技术⼈员）。
咱们如果换⼀种设计办法，⽤彩⾊平⾯布置图来表现，就既能让⼈⼀⽬了然，⼜具有表现⼒与感染⼒。
其实设计⼀幅这样的彩⾊户型图并不难，不外乎有如下⼏种⽅法。
1、先⽤⽮量软件绘制，再转换为像素图形（AutoCAD→Corel DRAW→Photoshop）。
2、直接⽤⽮量软件设计（Corel DRAW或FreeHand）。
3、⽤三维软件建模→材质→灯光→渲染⼆维平⾯（3DSMAX或MAYA）。
现在我们谈谈如何⽤Corel DRAW画⼀幅漂亮的彩⾊平⾯图。
⽤Corel DRAW来画图既简单快捷，⼜便于修改，对电脑硬件配置要求也不⾼（Pentium90以上，32MB内存），软件从Corel DRAW 5到Corel DRAW 11的版本都可以，画⼀幅彩⾊户型图仅⽤⼏个很简单的菜单命令。
⼀、创建墙基线 在Corel DRAW中，⽤矩形⼯具画出墙基线、⽴柱、横梁，⽤“安排→变形→⼤⼩”命令，按⽐例改变尺⼨⼤⼩，墙厚为1/2墙(12cm)、1.8墙(18cm)、2.4墙(24cm)，室内开间为墙长度（矩形长度）。
直接在输⼊框内输⼊参数(图1)。
⽤⿏标左键在⾊盘点选需要填充的彩⾊（⼀般墙基线为⿊⾊）。
选中需要复制的对象（墙基线、⽴柱、横梁），按键盘上的“+”号复制⼀个物体对象。
⽤“安排→变形→位置”命令，改变墙基线的距离和位置即室内开间（常规为2.2m、2.4m、3.3m、3.6m、4.2m、）。
⽤“安排→变形→旋转”命令，改变墙基线的⾓度和⽅向。
图1 ⼆、安装门窗 ⽤矩形⼯具画出门扇的宽度(600mm'900mm)和门扇的厚度（40mm'50mm），⽤椭圆形⼯具画1/4圆，画出门扇的开启⽅向(图2)，将矩形和圆弧群组插⼊需要安装⽊门的位置。
彩色总平面图制作步骤
使 用 A LT + D E L 或 C T R L + D E L 填 充 颜色。
新建图层，命名草地；
建立新通道保存选区 （可选）；
增加底色质感：滤镜>>杂色>>添 加杂色
01
填充地面铺装：
02
新建图层和选区；
03
打开纹理图，全选后ctrl+v
04
使用CTRL+SHIFT+V粘贴入指定区域
使用PHOTOSHOP打开CAD输出的EPS图纸，栅格化。 参考“图像大小”设置合适的分辨率。(尽量不超过 100M） 并 在 C A D 图 形 下 面 添 加 新 图 层 ， A LT + D E L 填 充 白 色 。
平面图底色填充： （填充草地）
使用磨棒工具选择相应区域。 （勾选“连续”、“应用于所 有图层”，不相连的图层使选
CLICK HERE TO ADD A TITLE
第十二章 彩色平面图制作
单击此处添加文本具体内容 演讲人姓名
CAD图一纸的输、出： 彩色平面图的制作流程
建立矢量图虚拟打印机：在CAD的“打印机管 理器”选择“添加打印机”，选择“我的电 脑”>>PostScript Level 2，选择“打印到 文件”。
制作树的阴影效果： 双击图层，选择投 影，设置参数。
再次整理图层，精 简合并。完成。
单击此处添加正文，文字是您思想的提炼，为了演示发布的良好效果，请言简意赅地阐述您的观点。您的内容已 经简明扼要，字字珠玑，但信息却千丝万缕、错综复杂，需要用更多的文字来表述；但请您尽可能提炼思想的精 髓，否则容易造成观者的阅读压力，适得其反。正如我们都希望改变世界，希望给别人带去光明，但更多时候我 们只需要播下一颗种子，自然有微风吹拂，雨露滋养。恰如其分地表达观点，往往事半功倍。当您的内容到达这 个限度时，或许已经不纯粹作用于演示，极大可能运用于阅读领域；无论是传播观点、知识分享还是汇报工作， 内容的详尽固然重要，但请一定注意信息框架的清晰，这样才能使内容层次分明，页面简洁易读。如果您的内容 确实非常重要又难以精简，也请使用分段处理，对内容进行简单的梳理和提炼，这样会使逻辑框架相对清晰。为 了能让您有更直观的字数感受，并进一步方便使用，我们设置了文本的最大限度，当您输入的文字到这里时，已 濒 临 页 面 容 纳 内 容 的 上 限 ， 若 还 有 更 多 内 容 ， 请 酌 情 缩 小 字 号 ， 但 我 们 不 建 议 您 的 文 本 字 号 小 于1 4 磅 ， 请 您 务 必 注意。单击此处添加正文，文字是您思想的提炼，为了演示发布的良好效果，请言简意赅地阐述您的观点。您的 内容已经简明扼要，字字珠玑，但信息却千丝万缕、错综复杂，需要用更多的文字来表述；但请您尽可能提炼思 想的精髓，否则容易造成观者的阅读压力，适得其反。正如我们都希望改变世界，希望给别人带去光明，但更多 时候我们只需要播下一颗种子，自然有微风吹拂，雨露滋养。恰如其分地表达观点，往往事半功倍。当您的内容 到达这个限度时，或许已经不纯粹作用于演示，极大可能运用于阅读领域；无论是传播观点、知识分享还是汇报 工作，内容的详尽固然重要，但请一定注意信息框架的清晰，这样才能使内容层次分明，页面简洁易读。如果您 的内容确实非常重要又难以精简，也请使用分段处理，对内容进行简单的梳理和提炼，这样会使逻辑框架相对清 晰。为了能让您有更直观的字数感受，并进一步方便使用，我们设置了文本的最大限度，当您输入的文字到这里 时 ， 已 濒 临 页 面 容 纳 内 容 的 上 限 ， 若 还 有 更 多 内 容 ， 请 酌 情 缩 小 字 号 ， 但 我 们 不 建 议 您 的 文 本 字 号 小 于1 4 磅 ， 请 您务必注意。单击此处添加正文，
第29节 彩色平面图制作一
第29节彩色平面图制作一、在ps中打开图纸1、直接在ps灰色区域双击，弹出的打开对话框2、找到平面图保存的位置，选中文件名再点击打开3、直接在右侧背景图层上双击左键，弹出对话框点击好4、背景图层直接转为图层0，可以进行任意的编辑和修改5、如果画布中显示标尺，可以通过ctrl+r进行显示/隐藏。
二、墙体的制作1、选择工具箱中的魔棒工具（w）2、必须在属性栏中勾选连续的（表示一个区域进行选择）3、直接在对应的墙体内部单击，会产生一个虚线区域（选区），表示选中当前墙体4、按住shift不放，再在其它墙体内部分别单击，选中所有墙体5、直接按住ctrl、alt、shift不放，再按n表示新建一个图层6、在新建图层1上双击输入对应的名称（墙体、地面、家俱、绿化），并在空白处单击确认7、直接在工具箱颜色块上单击，选择合适的颜色（墙体采用黑色）8、按住alt不放，再按delete键（表示将前景色填充到选区内）9、直接按ctrl+d（表示取消选区的显示）三、地面制作（以卧室地面为例）1、新建图层并命令为卧室地面2、选择矩形选框工具(M),然后在对应的房间内进行对角点拖动产生一个选区3、按ctrl+r显示标尺，计算出当前房间的宽度，再确定地砖图案的具体尺寸（6cm）4、在灰色区域按住ctrl不放再双击左键弹出新建画布对话框5、将单位改为厘米，输入所需的数值（宽度和高度），分辨率采用72，颜色模式必须为rgb模式，再点击好6、输入z表示缩放，直接在新建画布的空白处右击，选择满画布显示7、双击灰色区域打开相关的地面素材图片（地毯、木地板、石材）8、选择v键切换到移动工具，将该图片拖动到新建画布中9、移动拖进的图片直到看到图片一角为止，按ctrl+t出现变形框，按住alt、shift不放再拖动该角点（重复），直到能完整看到图片，然后将二个对角点拖动到占满画布，最后敲回车10、按ctrl+A,点击编辑菜单上面的定义为图案，输入名称点击好,关闭该文件11、选择彩色平面图画布，必须将工具改为矩形选框（m），然后在选区内右击，选择填充12、在对话框将使用改为图案，再在自定义图案中选择刚才定义的图案名称，点击好13、最后按ctrl+d。
彩色总平面图制作(完美版)
[设计心得]彩色总平面制作扫盲总平填色（一）——制作概述总平填色的制作需要使用的软件主要是AutoCAD和PhotoShop这两个软件。
AutoCAD主要的作用是：前期对图纸整理并通过虚拟打印来打印输出TIFF格式文件，后期整个制作流程中对图纸的观察。
PhotoShop 主要的作用是：对AutoCAD输出的TIFF格式文件进行色彩的填充、材质的赋予、光影的分布、环境的美化等一系列的操作。
其中图01是AutoCAD格式的规划图，图02是经过PhotoShop处理后的总平填色图。
总平填色的制作流程：一、图纸的整理。
通常图纸的整理是将图纸整理分为整体框架层和文字说明层两层，遇到较为复杂的图纸我们可以根据需要把图层划分的更加细致，如建筑层、停车位层、铺装层、水系层等。
（使用软件：AutoCAD）二、图纸的打印与输出。
我们常用的输出格式是TIFF不压缩格式，但AutoCAD中默认的打印输出设置中没有TIFF不压缩格式，需要我们另行添加。
（使用软件：AutoCAD）三、整体大环境的处理。
在这个环节中我们主要是将AutoCAD输出的整体框架层和文字说明层合并到一个画布里，要把规划内部和外部的绿地划分开，主干道和小区内部道路划分开，以及对水系的基本色彩填充。
（使用软件：PhotoShop）四、建筑的处理。
在这个环节中我们要将建筑的部分制作出来，包括主体建筑部分的制作、女儿墙的制作、光影关系的处理、坡屋顶的处理、玻璃顶的处理等。
在有的规划中需要对已有建筑和拟建进行区分，对住宅和公建、商业进行区分。
（使用软件：PhotoShop）五、水系的处理。
在这个环节中我们要将水系的光感、色感、质感处理到位，有些规划中小区中央景观组团中还有喷泉和瀑布的制作。
（使用软件：PhotoShop）六、铺装的添加。
在这个环节中我们要将规划中的硬质铺装根据AutoCAD中规划的变化来分别添加。
（使用软件：PhotoShop）七、绿化的处理。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
彩色平面图的制作1.将CAD中文字部分删除后保存为EPS格式。
（在CAD“文件”菜单里面的选择“输出”命令）2.将CAD中的建筑部分输出到3ds max中。
3.设置颜色由于3ds max的操作环境是灰色的，并且所有平面线形处于选中状态时都是白色，为了方便未来在3ds max中的分辨观察和捕捉操作，将线条的颜色改成更明亮的绿色。
4.将3中图象保存成*.DXF文件格式，再给文件进行命名。
5.关闭CAD，启动3D，将刚才保存的CAD文件导入到3D中。
6.建模操作（1）制作左上角单栋楼房A.最大化顶视图，并将左上角单栋楼房放大。
B.用线工具绘制外围轮廓。
C.将B中轮廓线进行复制，并对复制后的线进行轮廓命令，轮廓的大小根据CAD图中大小确定。
D.将Line02挤出成屋顶边线，数量为124。
E.选择Line01，并将其挤出，数量为120。
F.绘制高出平顶的楼体部分，在顶视图中将该部分放大。
G.用线命令绘制其外围轮廓线。
H.复制外围轮廓线后将其进行轮廓命令，轮廓的大小根据CAD图纸决定。
I.生成屋顶边线。
将轮廓后的Line04进行挤出操作，数量为164。
J.将Line03进行挤出操作，数量为160。
K.给物体重新命名，将楼体Line01、Line03分别改名为L-01、L-02；屋顶边线Line02、Line04改为：W-01、W-02。
（2）制作联体楼房A.将联体楼房放大。
B.用线命令分别绘制三段墙体线，并命名为L-03、L-04、L-05。
C.用线命令绘制一条整个的屋顶线，并命名为W-03。
D.将屋顶线进行轮廓，轮廓的大小根据CAD确定。
E.对D中图象进行挤出，数量为154。
F.同时选中L-03、L-04、L-05，将他们挤出150。
G.用同样的方法创建另一个三联体的楼房，注意它们的高度与以上的完全相同。
（3）制作其他楼体其他楼体的创建方法和上面的基本相同，只是在高度上有点差别。
A.该楼体的参数为楼高：130，楼顶边线：134。
B.该楼体的参数为楼高：120，楼顶边线：124。
C.该楼体的参数为楼高：130，楼顶边线：134。
D.该楼体的参数为楼高：120，楼顶边线：124。
（4）制作其他构筑物A.在顶视图中将八角棚架最大化显示。
B.用线命令绘制大体轮廓。
C.将顶点转化为贝兹角点方式后，使线条与棚架外轮廓相重合。
D.将C中图象复制后进行轮廓命令，并将其轮廓线调整到CAD图中位置。
E.将D中图形进行挤出，数量为64。
F.将C中图象进行挤出，数量为60。
G.绘制另一个棚架。
注意用线命令绘制图形的时候取消“勾选新图形按钮”。
H.对G中图形进行挤出，数量为60。
（5）制作材质创建简单材质A.在漫反射选项后面增加位图贴图方式，选择wuding.jpg文件进行贴图。
将材质赋予给所有楼顶部分。
B.给各楼体添加UVW贴图坐标，并根据其楼体的方向调整Gizmo的方向。
如下图：C.选择新的样本球设置漫反射颜色的RGB值，R、G、B：242。
设置灯光设置两盏泛光灯，其大致放置位置如图。
渲染输出渲染时设置其输出尺寸为：4000×3000。
将顶视图中所有物体（除灯光以外）全部渲染输出后保存为TGA格式。
后期处理1.将EPS和TGA格式文件分别导入到PS中。
在EPS打开到PS中时设置其参数为2.按住Ctrl键的同时在图层1上单击。
系统将自动将物体的轮廓线选中。
3.执行菜单中编辑/填充命名。
在弹出的对话框中直接确定后回车。
（前景色为黑色，背景色为白色，填充的为前景色）4.新建图层，使用快捷键Ctrl+A将其全选，然后将背景色与前景色调换（快捷键为X），然后再执行菜单中编辑/填充命名，在弹出的对话框中直接确定后将图层1拖到图层2上面。
5.将3ds max输出的TGA格式文件导入，并将该图层拖到制作场景中。
6.执行菜单命令编辑/变换/大小。
然后将其移动，按住shift键的同时不断将其缩小到大致尺寸。
回车以后，再执行一遍上述命令将其上下左右调节到应该的大小。
7.添加投影。
确认当前图层为“图层0”，执行菜单命令图层/图层样式/投影，将弹出对话框，设置参数如图。
8.将“图层0”拖到图层面板上的最顶层。
9.图层调整。
双击图层名称将“图层0”更名为住宅，并以同样的方法分别将图层1，图层2命名为线框，白地。
（多复制几层EPS文件后，对其合并，可以增加显示的清晰度和像素）绘制大体效果1.绘制交通体系（1）车行道A.关闭住宅的房屋图层显示。
B.新建图层。
在图层面板上，单击按钮，新建一个图层组，并将其命名为“交通系统”，再单击新建按钮，新建一图层，将图层命名为“车行道”。
C.将工作区域放大显示。
D.绘制路径。
选择钢笔工具，并在工具选项栏中单击路径方式钮，沿着车行道的线框进行绘制。
（绘制时可以配合空格键启动抓手工具进行图象的移动）E.调节路径。
确认仍然是钢笔工具的使用状态，按住ctrl键，钢笔工具会直接转换到描点工具，可用其移动路径描点的位置。
按住alt键，钢笔工具可以直接转换成“转换描点工具”，可用其将路径描点转换成曲线方式，并可以调节曲度。
F.选择颜色。
单击前景色，设置其RGB为178，165，143。
G.将路径转换为选区。
单击路径面板，按住ctrl键的同时左键单击工作路径，就可以将路径转换为选区。
H.填充颜色。
执行菜单命令“编辑”/“填充”后直接采用默认设置将前景色填充到选区中。
I.填充完成后，采用ctrl+D键对选区进行取消。
（2）地面和广场A.删除车行道的路径。
在路径面板上，将车行道的路径拖动到垃圾桶按钮上将其删除。
B.绘制上部的地面新路径。
用钢笔工具将上半部的地面绘制出一条新的闭合的路径。
C.将路径转换为选区，方法同前。
D.选择颜色。
采用渐变填充的方式对该部分进行填充。
设置前景色的RGB值为206，203，203，背景色RGB值为149，146，146。
E.选择渐变工具，单击工具箱面板上的图标，选择“从前景色到背景色”的渐变方式，在选择中心渐变按钮，然后从左上角向右下角拖拉，如图。
（3）步行道A.调整视图。
将左边的步行道部分放大。
B.绘制路径。
同样用钢笔工具绘制轮廓。
C.调节路径。
确认仍然是钢笔工具的使用状态，按住ctrl键，钢笔工具会直接转换到描点工具，可用其移动路径描点的位置。
按住alt键，钢笔工具可以直接转换成“转换描点工具”，可用其将路径描点转换成曲线方式，并可以调节曲度。
D.将路径转换为选区，方法同前。
E.选择颜色。
设置前景色的RGB值为181，170，171。
F.填充颜色。
新建一图层，并命名为步行道。
执行菜单命令“编辑”/“填充”后直接采用默认设置将前景色填充到选区中。
（4）右侧步行小道A.调整视图，将工作区放大。
B.绘制路径。
方法同前。
C.新建图层，将路径转换为选区，并命名为小路。
（方法同前）D.选择颜色。
设置前景色的RGB值为197，190，193。
E.填充颜色。
执行菜单命令“编辑”/“填充”后直接采用默认设置将前景色填充到选区中。
（5）水边的步行道A.调整视图，将工作区放大。
B.绘制路径。
方法同前。
C.新建图层，将路径转换为选区，并命名为水边步行道。
（方法同前）D.选择颜色。
设置前景色的RGB值为202，197，188。
E.填充颜色。
执行菜单命令“编辑”/“填充”后直接采用默认设置将前景色填充到选区中。
F.降低图层的Fill值，将其设置为33%。
G.绘制挖空路径。
先在路径面板上，删除原来的工作路径，降低图层的透明度之后，可以通过图层“水边的步行道”找到水面和草地的轮廓线，接下来，再用钢笔工具沿着这些轮廓线绘制几段闭合路径。
H.将路径转换为选区。
I.删除。
确定图层“水边的步行道”为选中状态和路径选区已浮动，按Delete键将水面和草地部分删除。
J.恢复操作。
将图层“水边的步行道”的Fill值设置为100%即可恢复正常显示。
在路径面板上，将原来的工作路径删除。
（6）下部的路面A.调整视图，将工作区放大。
B.新建图层，命名为下部-路面。
C.绘制路径。
方法同前。
D.选择颜色。
设置前景色的RGB值为187，179，182。
E.将路径转换为选区。
F.填充路面。
（7）上部的车道A.调整视图，将工作区放大。
B.新建图层，命名为上部-车道。
C.绘制路径。
方法同前。
D.选择颜色。
设置前景色的RGB值为200，182，183。
E.将路径转换为选区。
F.填充路面。
（8）铺装地面A.调整视图，将工作区放大。
由于铺装的地面比较分散，首先将其中之一放大。
B.将图层“上部-车道”的透明度设置为30%后，新建一图层，并命名为“铺装”，在路径面板上将原来的路径删除。
C.绘制路径。
方法同前。
D.将路径转换为选区。
E.选择颜色。
设置前景色的RGB值为224，177，161。
F.填充颜色。
G.恢复操作。
将图层“上部-车道”的透明度恢复为100%，在路径面板上，将工作路径删除。
（9）绘制水系A.新建一图层，命名为水系。
B.调整视图，将工作区放大。
由于铺装的地面比较分散，首先将其中之一放大。
C.绘制路径。
方法同前。
D.设置颜色。
采用渐变色彩的方式进行填充。
首先将前景色的RGB值设置为：166，220，243；背景色设置为：89，186，216。
E.将路径转换为选区。
F.选择渐变工具填充颜色。
渐变方式为前景色到背景色，渐变类型为中心渐变，然后从中心向右下方拉出一个渐变色，不要拉的太长。
G.添加效果。
执行图层/图层样式/内阴影，参数如图。
H.将工作路径删除。
绘制绿化系统1.草地（1）新建一图层，命名为草地。
（2）绘制路径。
方法同前。
（3）将路径转换为选区。
（4）设置颜色。
首先将前景色、背景色的RGB值均设置为：79，188，135。
（5）采用渐变色彩的方式进行填充。
（6）编辑选区，用多边形工具结合ALT键，将左上部分框选，将这一部分减除。
（7）设置颜色。
首先将前景色的RGB值设置为：60，166，111；背景色设置为：2，111，62。
（8）选择渐变工具填充颜色。
渐变方式为前景色到背景色，渐变类型为线型渐变。
然后，由左上向右下进行渐变填充。
（9）添加杂色。
取消选区，执行滤镜/杂点/添加杂点，设置数量值为12。
（10）将工作路径删除。
2.乔木、灌木（1）调整图层，将图层线框拖到最顶层，然后新建一图层组，并命名为乔木。
（2）打开一张蒲葵图片。
（3）选择移动工具，将素材拖入到制作中，并放在适当的位置上。
（4）调整素材大小。
（5）浮动选区。
按住ctrl键的同时，左键单击“蒲葵”图层，系统将自动按其外轮廓浮动选区。
（6）拖动复制。
在图层面板上，确认当前图层为“蒲葵”图层，按住alt键的同时使用移动工具将其拖动到下一棵蒲葵的位置上，将位置效准后，释放左键。
（7）重复复制。
用同样的方法，将所有蒲葵复制好，当蒲葵的大小不一至的时候，可以将其处理成同样大小，也可以进行大小变换，在进行拖动复制。
