城市给水管网设计计算说明书要点
市政给排水管网的优化设计要点及措施分析
市政给排水管网的优化设计要点及措施分析市政给排水管网的优化设计是为了提高城市给排水系统的运行效率和服务质量，确保市民的正常生活和城市的可持续发展。
以下是市政给排水管网优化设计的要点及措施分析：1. 管网结构优化：根据城市的用水特点、需求和发展规划，调整管网结构，合理设置主干管、支线管和小区管道，提高管网的整体运行效率和水力性能。
2. 网络设计模型建立：通过建立市政给排水管网设计模型，模拟和分析管网的水力情况，确定管径、坡度、流量等参数，以保证管网的稳定运行和水力条件的合理性。
3. 物料选择与管径设计：根据不同管道的应用需求和管线的物理特性，选择合适的材料，如玻璃钢管、钢筋混凝土管、聚乙烯管等，并根据流量和水质要求设计合适的管径，以提高管网的使用寿命和运行效率。
4. 引进智能化技术：利用现代信息技术，引进智能监控和管理系统，实时监测和分析管网的运行情况，及时发现和解决问题，提高维修和管理效率。
5. 水质保护与净化：加强对给排水管网水质的监测与管理，建立水质保护与净化设施，避免污水和异味的外溢，保护环境和居民的健康。
6. 排水收费及管理：建立合理的给排水收费制度，引导居民和企业合理用水、节约用水，同时加强对管网的日常管理和维护，保证管网的正常运行和服务质量。
7. 防止地质灾害：在设计管网路线时，要考虑地质条件，避免穿越地质灾害点，防止地质灾害对管网的破坏和影响。
8. 管网改造与扩建：根据城市的发展和人口增长情况，定期进行管网改造和扩建，提高管网的容量和服务覆盖范围，满足城市的给排水需求。
9. 联合供水与回收利用：与供水系统、污水处理系统等进行联合设计和管理，实现给排水资源的最大化利用和节约，提高水资源的利用率和可持续发展能力。
市政给排水管网的优化设计是一个复杂而关键的工作，需要结合城市规划、水资源、环境保护等各方面因素进行综合考虑，并进行科学分析和技术应用。
只有通过合理的优化设计和有效的管理措施，才能保证市政给排水系统的稳定运行和服务质量的提升。
第三讲 给水管网设计计算与案例
3.3 输配水管网计算
由于实际管网的复杂性，加上情况在不断的变 化，例如流量在不断增加，管网逐步扩展，诸 多经济指标如水管价格、电费等也随时变化， 要从理论上计算管网造价和年管理费用相当复 杂且有一定难度时可采用经济流速。
3.3 输配水管网计算
五、水头损失计算 管（渠）道流量、流速和管径确定以后，即能进行 管段的水头损失计算。管渠总水头损失，一般可按下 式计算： hz=hy+hj
3.3 输配水管网计算
三、管段计算流量
沿线分配的流量，实
沿 线 流 量
际情况复杂，理论计
算采用：长度比流量、 面积比流量
无 性 扩 增
从沿线流量折算得出 的并且假设是在节点 集中流出的流量
管网图上各节点的流量包括由沿线流量折算的 节点流量和大用户的集中流量
3.3 输配水管网计算
四、沿线流量、节点流量计算实例 例题 某城市最高时总用水量为440L/s，其中集中工业用水量为 120L/s，分别在节点4、5集中出流50L/s。各管段长度（m）和节 点编号如图3.5所示。管段1-2、2-3、4-5、5-6为一侧供水，其余 为双侧供水。试求：（1）比流量；（2）各管段的沿线流量；（3） 各节点流量。
3.3 输配水管网计算
沿程水头损失计算公式的一般形式
上述沿程水头损失计算公式可转划为一般指数形式：
式中 k，b，c—指数公式参数，海曾—威廉公式和曼宁 公式的参数见表； α— 比阻，即单位长度管长的摩阻系数； q—流量，m³ /s； s—摩阻系数； l—管长，m； d—管道计算内径，m。
3.3 输配水管网计算
3.3 输配水管网计算
解：配水干管计算总长度
（1）配水干管比流量 （2）沿线流量（见下表）
7.给水管网设计与计算2
（3）分区给水系统
把城市整个给水系统分为几个区，每区有泵站和管 网等，各区之间有适当的联系，以保证供水可靠和 调度灵活。
（3）分区给水系统
给水区域大、地形起伏、远距离输水，分为并联分区 和串联分区两种基本形式。 并联分区：由同一泵站内的低压和高压水泵分别供给 低区和高区用水。 供水安全可靠，水泵集中；管理方便，但管网造价高， 需要高压输水管。 串联分区：高低两区用水均由低区泵站供给，高区用 水再由高区水泵加压。 管网造价低，但供水安全、可靠性较差，水泵站分散， 管理不便。
输水管渠流量要求
输水管渠的设计流量，应按最高日平均时供水量 加自用水量确定。当长距离输水时，输水管渠的 设计流量应计入管渠漏失水量。 水厂：Qn=aQd/T a:水厂自用水系数 管网：Q=KhQd/T Kh:时变化系数
输水管渠条数
输水干管一般不宜少于两条，并且每隔一定距离设 连接管连通。当有安全贮水池或其他安全供水措施 时，也可修建一条输水干管。
输水管渠定线
定义：从水源到水厂或水厂到相距较远管网 的管、渠叫做输水管渠。 特点：距离长，与河流、高地、交通路线等 的交叉较多。中途一般没有流量的流入与流 出。 形式：常用的有压力输水管渠和无压输水管 渠两种形式。
输水管渠定线原则
必须与城市建设规划相结合，尽量缩短线路长度， 减少拆迁，少占农田，便于管渠施工和运行维护， 保证供水安全； 选线时，应选择最佳的地形和地质条件，尽量沿现 有道路定线，以便于施工和检修； 减少与铁路、公路和河流的交叉； 管线避免穿越滑坡、岩层、沼泽、高地下水位和河 水淹没与冲刷地区，以降低造价和便于管理； 尽可能重力输水 ; 路线的选择应考虑近远期结合和分期实施的可能。

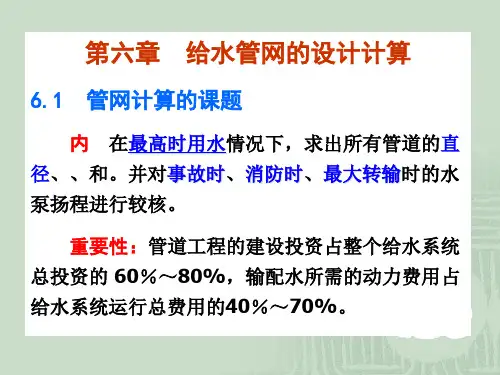

第6章给水管网的设计计算
ql
qx
qt
1 ql
q
L
ql
qt
ql
L
dx
ql qt
x
qt
qx
qt
ql
L L
x
ql
L L
x
qt / ql
dh
dx qx2
dx
ql2
L L
x
2
h
L 0
dh
L
ql
2
2
1 3
hij
Hi
H
j
L d
2
2g
8
2D5g
LQ 2
LQ2 SQ2
6.2 管网图形及简化
➢管网计算中，城市管网现状核算、现有管网扩建计 算最为常见。
➢除新设计管网，定线和计算仅限于干管，对改建和 扩建管网往往适当简化，保留主要干管，略去次要、 水力条件影响较小的管线。
➢管网图形简化是在保证计算结果接近实际情况的前 提下对管线进行的简化，这样能减轻计算工作量。
节点：有集中流量进出、管道合并或 环：起点与终点重合的管线 分叉以及边界条件发生变化的地点
忽略：管网中主要起联络作 用的管段，由于正常运行时 流量很小，对水力条件影响 很小，计算时可忽略。
分解
忽略
管段合并：长度近似相等、 彼此几乎平行且相距很近的 两条管段计算时可合并。
节点合并：距离很近的两个节 点计算时可视为一个节点。
管网图形及简化
经分解、合并和省略 等，管网由原来42个
环减少到21环。
使环状网某些管段流量为零，即将环状网改成树状 网，才能得到最经济的流量分配，但树状网并不能 保证可靠供水。
环状网流量分配时，应同时照顾经济性和可靠性。
《给排水管道工程》设计指导书
给水排水管网课程设计指导书福建工程学院生态环境与城市建设学院给水排水教研室2015年12月给水管网课程设计指导书班级学生姓名学号一、设计步骤：1、用水量计算(1）、确定用水量标准，计算城市最高日用水量。
居民最高日生活用水量按城市分区用水量标准计算.工厂最高日生产用水量，按工厂性质、产品数量等分别计算,工厂用水量还包括工人在工作时生活用水量及班后淋浴用水量。
此外，还有浇洒道路、绿地用水量。
加上未预见水量和管网漏失水量,即得该城市最高日设计用水量。
（2）、计算城市最高日最高时用水量。
(3）、计算消防时用水量。
2、供水系统方案选择（1）选定水源及位置和净水厂位置；（2）选定供水系统方案.3、管网定线根据选定的给水系统方案,进行配水管网定线。
管网布置采用环状管网和树状管网相结合的方式.4、清水池容积，水塔(或高地水池）容积计算。
5、管段设计流量计算(1)比流量计算采用长度比流量的方法进行计算。
分区用水量标准若不相同应分别计算比流量。
（2）节点流量计算先由比流量计算出沿线流量，再用沿线流量算出节点流量。
(3)进行流量分配①枝状网水流方向唯一，流量分配唯一，任一管段的流量等于以后所有节点流量总和。
②环状网流量分配有多种组合方案.基本原则：满足供水可靠性前提下，兼顾经济性。
注：此分配值是预分配，用来选择管径，真正值由平差结果定。
6、管网水力计算和平差计算:给水管网各管段直径应按最高日最高时用水量和经济流速来确定，按管段预分配流量和所选定的管径，查水力计算表，即可求得各管段的1000i,按h=iL计算各管段水头损失.管网平差采用哈代克罗斯法，通过平差计算确定管网的实际流量分配，并计算相应的水头损失。
平差计算采用列表形式,并以平差计算简图的形式标识平差计算过程中的流量分配变化和校正流量大小方向。
对供水方案的除了进行最大用水时管网平差之外，还需要进行消防校核平差及事故校核。
7、水泵扬程和水塔高度计算。
由管网的控制点开始,按相应的计算条件(最高时、消防时、事故时等），经管网推算到二级泵站，求出水泵的总扬程及供水总流量.8、节点水压标高计算。
给水管网工程设计重点内容
（ 1 ~ 6
1 9
）(W1
W2
W3
)
m3
给水管网工程设计重点内容
（2）水塔的容积
Wt W1W2 m3 W1——调节容积 W1， k2Q（ d m3）
式中 q3a1——各工业企业一般职 车工 间生活用水量定25额 L/人 ，班； q3a2 ——各工业企业高温职 车工 间生活用水量定35额 L/人 ，班； N3a1 ——各工业企业一般最 车高 间日职工总人数； ，人 N3a2 ——各工业企业高温最 车高 间日职工总人数； ，人 q3b1 ——各工业企业一般职 车工 间淋浴用水量定40额 L/ 人 ，班； q3b2 ——各工业企业高温职 车工 间淋浴用水量定60额 L/人 ，班； N3b1 ——各工业企业一般最 车高 间日职工淋浴总， 人人 数； N3b2 ——各工业企业高温最 车高 间日职工淋浴总， 人人 数。
1）浇洒道路：1～2 L/m2 ·次，每日2～3 2）绿化：1.5～4 L/m2 ·d
给水管网工程设计重点内容
2．最高日设计用水量计算Qd
（1）城市最高日综合生活用水量（包括公共设施 生活用水量）
Q 1
q1iN1i (m3/d) 1000
式中 q1i— —城市各用 高水 日分 综区 合的 生 ， 最 L活 /人 d用水 N1i— —设计年限 水内 分城 区市 的各 计 数 用 划 ，用 人水 。
给水管网工程设计重点内容
3．消防用水量（校核时使用）
QxqfNf m3/d
式中 qf ——消防用水量定L额/s； ， Nf ——同时发生火灾次数。
给水管网工程设计重点内容
1．1．2 设计用水量变化及其调节计算
1．设计用水量变化规律的确定 可用变化系数（粗略）或变化曲线（比较精确）。
给水排水管网课程设计说明书及计算书
前言水是人类生活、工农业生产和社会经济发展的重要资源，科学用水和排水是人类社会发展史上最重要的社会活动和生产活动内容之一。
特别是在近代历史中，随着人类居住和生产的程式化进程，给水排水工程已经发展成为城市建设和工业生产的重要基础设施，成为人类生命健康安全和工农业科技与生产发展的基础保障。
给水排水系统是为人们的生活、生产、和消防提供用水和排除废水的设施的总称。
它是人类文明进步和城市化聚集居住的产物，是现代化城市最重要的基础设施之一，是城市社会文明、经济发展和现代化水平的重要标志。
尤其是在面临全球水资源极其缺乏的今天，给排水管网的作用显得尤为重要。
由于城市给排水系统在新的时期赋予了新的内涵，与人们的生产和生活息息相关。
看似平凡的规划设计却有着不平凡的现实意义，在满足规范和其它技术要求的条件下，根据城市的具体情况，科学规划设计城市给排水管网系统是一个非常重要的课题。
课程设计是学习计划的一个重要的实践性学习环节，是对前期所学基础理论、基本技能及专业知识的综合应用。
通过课程设计调动了我们学习的积极性和主动性，培养我们分析和解决实际问题的能力，为我们走向实际工作岗位，走向社会打下良好的基础。
本设计为玉树囊谦县香达镇给排水管道工程设计。
整个设计包括三大部分:给水管网设计、排水管网设计。
给水管网的设计主要包括管网的定线、流量的设计计算、清水池容积的确定、管网的水力计算、管网平差和消防校核。
排水管网设计主要包括排水管网定线、设计流量计算和设计水力计算。
目录第一章设计任务书 (4)第二章给水管网设计说明与计算 (6)2.1给水管网的设计说明 (6)2.1.1 给水系统的类型 (6)2.1.2 给水管网布置的影响因素 (6)2.1.3 管网系统布置原则 (7)2.1.4 配水管网布置 (7)2.2给水管网设计计算 (8)2.2.1 设计用水量的组成 (8)2.2.2 设计用水量的计算 (8)2.2.3 管网水力计算 (12)2.3二级泵站的设计 (20)2.3.1 水泵选型的原则 (20)2.3.2 二级泵站流量计算 (21)2.3.3二级泵站扬程的确定 (21)2.3.4 水泵校核 (22)第三章排水管网设计说明与计算 (23)3.1排水系统的体制及其选择 (23)3.2排水系统的布置形式 (24)3.3污水管网的布置 (24)3.4污水管道系统的设计 (24)3.4.1 污水管道的定线 (24)3.4.2 控制点的确定 (25)3.4.3 污水管道系统设计参数 (25)3.4.4 污水管道上的主要构筑物 (26)3.5污水管道系统水力计算 (27)3.5.1 污水流量的计算 (27)3.5.2 集中流量计算 (27)3.5.3 污水干管设计流量计算 (27)3.5.4 污水管道水力计算 (29)3.6管道平面图及剖面图的绘制 (31)3.6.1 管道平面图的绘制 (34)3.6.2 管道剖面图的绘制 (35)结论 (35)总结与体会 (36)参考文献 (37)第一章设计任务书一、设计题目囊谦县香达镇给水排水管网工程设计。
市政给排水管网的优化设计要点及措施分析
市政给排水管网的优化设计要点及措施分析随着城市化进程的加快和城市人口的增加，市政给排水管网的规划和设计变得越来越重要。
优化设计是提高市政给排水管网运行效率和减少运营成本的关键，下面将从几个方面进行分析。
1. 管网规划和设计的合理性市政给排水管网的规划和设计需要考虑到城市的整体发展规划，包括土地利用、人口规模、建筑密度和道路交通等因素。
通过合理布局和设计管网，可以降低排水管网的阻力，减少管网的长度和直径，提高水流速度和水力能量利用率，减少能耗和运行成本。
2. 管网结构的优化和改进市政给排水管网的结构包括主管网和支管网。
主管网的优化是减少部分主干管的长度，增加交叉管道的数量和规模，使得管网具有更好的冗余性和容错性，降低故障率和维修成本。
支管网的优化是合理设计支管和排水口的数量和位置，提高排水速度和排水能力，避免因排水不畅导致的积水和污水倒灌等问题。
3. 管材和管径的选择和优化市政给排水管网的管材和管径的选择与管网的输水能力密切相关。
合理选择管材和管径可以降低管网的摩阻、波阻和液阻，减少能耗和水质损失。
在一般情况下，可以选择流速较高、摩阻较小的管材，以提高管网的输水能力。
而在需要湍流状态的场合，可以选择粗糙度较大的管材，以增加涡动摩阻，提高管道的防止管道壁面污秽、疏通难度大。
4. 管网调压控制和监测系统的建设市政给排水管网的调压控制和监测系统可以实时监测管网的流量、压力、水质、温度等参数，帮助运维人员了解管网的运行状态并进行调整和优化。
调压控制系统可以通过调整水源泵站的供水量和水压，优化管网的输水能力和压力分布。
监测系统可以通过传感器和远程通信技术实时监测管道的运行状态和异常情况，及时发现并处理故障。
5. 管网维护和清洗技术的改进市政给排水管网的长期运行容易导致管道内壁附着物的堆积和生物膜的生长，降低管道的截面和液流能力。
需要改进和创新管道维护和清洗技术，定期对管道进行清洗和维护，保证管网的畅通和正常运行。
给水管网设计说明书
设计说明书一.原始资料设计任务为陕西中部A县给水系统。
1、设计年限与规模：设计年限为2020年，主要服务对象为该城区人口生活与工业生产用水，包括：居民综合生活用水，工业企业生产、生活用水，市政及消防用水，不考虑农业用水。
2、水文情况：本县地势较平缓，附近有地表水源，考虑城区发展及供水安全可靠，采用环状网得布置形式，管线遍布整个供水区，保证用户有足够得水量与水压。
3、气象情况：该地区一年中各种风向出现得频率见远期规划图中得风向玫瑰图，冬季冰冻深度0、5米。
4、用水情况：城区2011年现状人口13、5万人；人口机械增长率为5%。
，设计水平年为2020年。
城区最高建筑物为六层（要求管网干管上最不利点最小服务水头为28、00米）。
消防时最低水压不小于10、00米。
要求供水符合生活饮用水水质标准（无论生活用水与生产用水）。
无特殊要求。
采用统一给水系统。
用水普及率为100 %。
综合生活用水逐时变化表二.设计内容1、给水量定额确定(1)参照附表1 (a)选用得居民综合生活用水定额为240L/cap、d(2)工企业内工作人员生活用水量根据车间性质决定，一般车间采用每人每班25L，高温车间采用每人每班35L。
(3)浇洒街道用水量定额选用2、5L/m、d。
浇洒绿地用水量定额为2L/m2、d o(4)参照附表3该城市同一时间内可能发生火灾2次，一次用水量为45L/S。
2、设计用水量计算(1)最高日用水量计算城市最高日用水量包括综合用水、工业用水、浇洒道路与绿化用水、未预见用水与管网漏失水量。
(一)城市综合用水量计算：设计年限内人口为14、12万人，综合生活用水定额采用240L/cap d最高日综合生活用水量Q：Q1 =qNf城市最高日综合生活用水，m3/ d;q ----- 城市最高日综合用水量定额，L/（cap、d）;N ----- 城市设计年限内计划用水人口数；f ――城市自来水普及率，采用f=100% 所以最高日综合生活用水为：Q1=qNf=0、24*141200*100%=33888m3/d=39、2 22L/s（二）工业用水量计算工业生产用水2000+1000+600=3600m3/d=4、1 7L/s 。
给水管网计算
一、用水量计算1 最高日用水量1．1最高日生活用水量基本数据：由原始资料知该城市位于二分区,在设计年限内人口数6.0万,查《室外给水设计规范》（GB 50013-2006）可知该城市为中小城市。
最高日综合活用水定额生：150～240 L/（cap•d）。
根据资料显示人口数，选取q=240 L/（cap•d）。
城市的未预见水量和管网漏失水量按最高日用水量的20%计算。
=∑qNf/1000根据公式 Q1―—城市最高日生活用水，m³／d；Q1q――城市最高综合生活用水量定额，取240 L/（cap•d）；Ｎ――城市设计年限内计划用水人口数（cap）；f――城市自来水普及率，采用f=100%则该城市最高日生活用水量为：=（240×6.0×104×100%）/1000=14400 m³/d=166.67 L/sQ11．2工业企业职工的生活用水和沐浴用水量工业企业职工的生活用水量和淋浴用水量，可按《工业企业设计卫生标准》确定。
选取如下数据：职工生活用水量：冷车间按每人每班25升计，热车间按每人每班35升计；职工淋浴用水量：均按每人每班50升计。
则企业甲职工的生活用水和沐浴用水量为：=(25×3×1200+35×3×900)/1000+(50×600×3)/1000=274.50 m³/d Q21企业乙职工的生活用水和沐浴用水量为：=(25×2×1000+35×2×800)/1000+(50×800×2)/1000=239.00 m³/d Q22所以工业企业职工的生活用水和沐浴用水量为：=274.50+239.00=513.5 m³/d =5.94 L/sQ21．3浇洒道路大面积绿化所需的水量洒道路用水量为每平方米路面每次1-1.5L，大面积绿化用水量可采用1.5-2.0L/(d·m²)。
给水管网设计课程设计要点
给水管网课程设计青阳镇给水管网课程设计学生姓名陈兰学院名称环境工程学院专业名称给水排水工程指导教师程斌2012年10月31日给水工程的任务是向城镇居民、工矿企业、机关、学校、公共服务部门及各类保障城市发展和安全的用水个人和单位供应充足的水量和安全的水质，包括居民家庭生活和卫生用水、工矿企业生产和生活用水、冷却用水、机关和学校生活用水、城市道路喷洒用水、绿化浇灌用水、消防以及水体环境景观用水等等。
此次设计为苏北地区青阳镇给水管网系统设计，主要设计以下内容。
（1）用水量计算（2）供水方案选择（3）管网定线（4）清水池、水塔相关计算（5）流量、管径的计算（6）泵站扬程与水塔高度的设计（7）管网设计校核给水工程必须满足各类用户或单位部门对水量、水质和水压对的需求。
要求能用确定管网的布置形式，管线的选择，管径的选择，流量的分配及校核，确保管线的合理布置及使用。
1设计资料及任务1.1设计原始资料1.1.1地形地貌地势较平坦，地形标高如图。
1.1.2气象资料风向：以东北风为主导风向；气温：年平均气温14.10oC ；夏季平均气温28.0oC ，冬季平均气温-1.0oC 。
1.1.3工程水文地质情况工程地质良好，适宜于工程建设； 地下水位深度450cm ； 土壤冰冻深度30cm 。
1.1.4图纸资料城市地形图见另页，比例为1：200001.1.5用水资料（1）青阳镇位于苏北地区，城镇设计居住人口为 2.2万,给水普及率100%;该城镇最高日用水量变化曲线见图1。
246810121416182022241234567时间（h）占最高日用水量百分数（%）图1 青阳镇最高日用水量变化曲线（1）设计房屋卫生设备标准为室内有卫生设备但无淋浴设备，城市建筑按六层考虑。
（3）该城镇各企业单位最高集中用水量为： 甲企业：2400米3/日； 乙企业：3800米3/日； 丙企业：2400米3/日；1.2设计任务(1)泵站输水管及城市管网定线；(2)输水管径的确定；(3)城市供水管网管径的确定；(4)各节点水压的计算；(5)计算清水池容积、水塔容积和水塔高度；(6)消防时管网校核；(7)管网配件及阀门井的确定；(8)绘出成果图。
市政给水管道布置设计要点及技术措施
市政给水管道布置设计要点及技术措施摘要：在城市发展进程快速推进的时代背景下，城市的各项功能也得到了全面扩展，在此现状下，各种市政给水管线也越来越复杂，因此，增加了城市给水管道重复开挖的几率，这种现象不仅对日常交通安全和秩序产生了影响，同时还增加了工程费用。
因此，市政工程设计工作的开展必须做到科学规划，严格遵循设计文件开展施工作业，以便顺应城市的建设和发展需要。
关键词：给排水管理；布置设计；技术1 市政给水管道布置设计的原则1.1 结合地理环境对于给水管道的设计和布置，必须充分考虑到城市的实际地理环境，以免给水管道施工对城市日后的发展带来不利影响。
城市的水文地质条件也会对给水系统的施工质量产生直接的影响，由于一些城市内部的地理环境特殊，因此，在开展给水管道施工作业的过程中必须高度重视。
1.2 结合人文条件城市给水管道的布置设计，还应该结合城市的人文条件，在掌握城市建筑物分布特点以及人口集中情况的前提下，还应该结合城市的实际用水量问题，使城市给水管道的设计满足城市居民的生活需求。
1.3 设计多种方案应该结合城市的地理情况以及人文条件，制定多种管道布置设计方案，在此前提下，基于群众的利益坚持以人为本的理念，使用最具科学性、经济性以及可行性的管道布置设计方案，在满足人们日常生活需求的前提下，尽可能减少资源的浪费。
2 市政给水管道布置设计要点2.1 充分了解市政给水管道的构成给水管道的组成部分主要有配水管网和输水管网。
其中，配水管网是和不同的用户连接在一起的，其主要作用是给用户提供水源，不同类型的配水管网其功能也各不相同，所以，设计人员在对配水管网进行布设的时候，应该综合城市的供水情况。
输水管网主要是用来连接水厂和水源地的，对于管道的设计，不得将输水管网和不同的水用户进行连接。
2.2 确定合理的给水管道布置方案树状管和环状管是目前我国市政给水管道的两种常见布置方法，这两种布置有其各自适用的范围和特点，比如，在对供水没有特别要求的小型城市中可以用到树状管的布设方法，主要是因为树状管的成本低、管线长度比较短再加上其结构比较简单，在此基础之上，树状管还具有供水可靠的特点，但是，在安全性方面要比环状管低。
给水管网设计要点分析
浅析给水管网设计要点分析摘要：为了更加深刻了解给水管网设计计算原理及其相关规定，本文主要是先从对市政给水管网设计的重要性及其应用的分析入手，继而对市政给水管网设计需要注意的问题进行了讨论，事以提高市政给水管网设计的经济性引言市政给水管网工程设计由于在整个给水工程设计中所占的比例不大，并且远不如建筑给水系统复杂，所以在一些专业书籍中往往被忽略。
但是本人认为，做好市政给水设计能够大大降低工程成本，并且对保证稳定的水质和水压有很大作用。
现结合本人工作实践谈谈在市政给水管道设计中需注意的几点问题。
从大范围来讲，市政给水管道工程设计首先要依据室外给水设计规范、小区给水规范、施工规范、消防规范、给水排水设计手册等相关规范和手册；然后要结合地区地理、气候特点及各地水司的运行规程等实际情况，从技术可行性、经济合理性出发综合考虑、设计。
1 管材的选择目前市政管网的管材主要有：①承插式给水铸铁管：具有较高的强度及承压能力，有较强的耐腐蚀性，接口方便，易于施工。
其缺点在于不能承受较大的动荷载及质脆。
按制造工艺分为普通灰口铸铁管和球墨铸铁管，较为常用的为球墨铸铁管。
②塑料管：在市政行业中应用最广的为聚乙烯管材，也就是通常说的pe 管，具有密封性能好、连接方便、良好的柔韧性、抗震和内冲击、优良的耐腐蚀性、较好的卫生性能和较长的使用寿命等优点，现在已经被广泛应用于室外给水管道安装。
③复合管：主要有钢塑复合管、钢丝网骨架塑料复合管两种，该种管材克服了钢管本身存在的易生锈、腐蚀、高污染、及塑料管强度低、易变形的缺陷，整合了钢管和塑料产品的共同优点。
④预应力混凝土管：混凝土构件承受使用荷载前的制作阶段，预先对使用阶段的受拉区施加压应力，造成一种人为的应力状态。
克服了普通钢筋混凝土管易出现裂缝不能承受内压的缺点。
⑤预应力钢筒混凝土管：它是由薄钢板、高强钢丝和混凝土构成的复合管材，它充分而又综合地发挥了钢材的抗拉、易密封和混凝土的抗压、耐腐蚀，具有高密封性、高强度和高抗渗的特性。
管网设计计算说明书
给水排水管道系统课程设计计算书一、用水量计算1、居民生活用水量Q1：设计城市人口10万，自来水普及率按100%计算，居民综合用水定额310L/（人·d），Q1=100000×0.31=31000m3每小时用水量用最高日用水量乘以该小时占全天用水量的百分比。
2、工业区用水量Q2（1）工业区一用水量Q2a高温车间生活用水量：高温车间三班的总人数为0.9万，用水定额取35L/（人•班），Q`2a＝9000×35/1000＝315m3，然后分成三班，用每班的用水量乘以小时的变化数即得该小时的用水量。
一般车间生活用水量：一般车间的总人数为0.6万，用水定额取25/(人•班），Q``2a＝6000×25/1000＝150m3，然后分成三班，用每班的用水量乘以小时的变化数即得该小时的用水量。
淋浴用水量：分为两部分，高温车间淋浴用水量取60L/(人•班），高温车间100%淋浴，一般车间的淋浴用水量取40L/(人•班），一般车间60%，所以Q```2a ＝9000×60/1000×100%＋6000×40/1000×60%＝684m3，然后分为三班，每班的淋浴用水量为228m3，且淋浴时间分别在0~1、8~9、16~17.生产用水量Q````2a为21000m3，每小时的生产用水量用总生产用水量除以24工业一区的用水量Q2a＝Q`2a＋Q``2a＋Q```2a＋Q````2a（2）工业区二的用水量Q2b高温车间生活用水量：高温车间三班的总人数为0.9万，用水定额取35L/（人•班），Q`2b＝9000×35/1000＝315m3，然后分成三班，用每班的用水量乘以小时的变化数即得该小时的用水量。
一般车间生活用水量：一般车间的总人数为0.9万，用水定额取25/(人•班），Q``2b ＝9000×25/1000＝225m3，然后分成三班，用每班的用水量乘以小时的变化数即得该小时的用水量。
浅谈市政排水管网的设计要点
浅谈市政排水管网的设计要点摘要:市政排水管道通常被人们称为“下水管道”，它的作用是将雨水以及生活废水等通过管道排出去，不影响到城市的正常运转。
排水系统工程和市政道路工程都属于市政基础设施建设，但它与道路建设不同之处在于排水管网具有更大范围的系统性，要求建设工程单位站在全局的角度，用长远的眼光来考虑排水管网各部分的建设与衔接，使管道网络建设能够井然有序地进行，尽快形成系统，避免造成混乱，留下隐患，以发挥最大的社会经济效益。
笔者就如何做好城市给排水管道工程设计谈几点看法。
关键词:市政;排水管网;设计1 排水管位的布置目前城市道路的宽度较典型的有三种，分别是24m、42m和60m，按照《城市工程管线综合规范》的规定：道路红线宽度大于30m的城市干道宜两侧布置给水排水管线和燃气配气管线，道路红线超过50m的道路城市干道应在道路两侧布置排水管线。
由于雨、污水管线一般管径较大，埋深较深，一般在人行道实在布置不了的情况下将其布置在车行道下。
但是这种情况还是尽量避免，因为会造成雨水、污水管线检修的时候影响行车的情况。
又遵循习惯做法，将雨水管布置在道路中心线的西、北侧的位置，将污水管布置在道路中心线的东、南侧的位置。
2在设计开始前，要充分了解市政排水管网的现状并确立正确的设计原则对其进行整体的设计之前，一定要对现有的管网的做出一个评估，并且对其做一个分析。
由于在一个城市中，分布着很多的市政设施，管道错综复杂，有时还会出现管道交叉的现象，甚至是发生碰撞。
所以，在相关的部门给出规划意见之后，我们一定要对一些数据及现状管线图进行重新测量，并且将其作为设计时的依据。
确立设计原则如下（1）排水管网设计应满足地区经济和社会长远发展的需要，同时注意远期发展与分期实施相结合的原则。
排水管道均按远期设计，并能适应片区建设需要，考虑分期实施的可能性。
（2）新建排水管网充分考虑区域排水现状及地块建设的情况，结合地块建设规划，在排水管道断面、平面布置、高程布置上适应功能的需要和接入的可能性、便利性。
给水管网设计说明书
1、水厂的位置及管网布置1.1 水厂选址原则厂址选择应在整个给水系统设计方案中全面规划，综合考虑，通过技术经济比较确定。
在选择厂址时，一般应考虑一下几个问题：①厂址应选择在工程地质好的地方，一般选在地下水位低，承载力较大，湿陷性等级不高，岩石较少的地方，以降低工程造价和便于施工。
②水厂应尽可能设置在交通方便，靠近电源的地方，以利于施工管理和降低输电线路的造价。
并考虑沉淀池排泥及滤池冲洗水排除方便。
③当取水地点距离用水区较近时，水厂一般设置在取水构筑物的附近，通常与取水构筑物建在一起，当取水地点距离用水区较远时，厂址选择有两个方案，一是将水厂设置在取水构筑物附近，另一是将水厂设置在离水区较近的地方。
前一种方案的主要优点是：水厂和取水构筑物可集中管理，节省水厂自用水的输水费用并便于沉淀池排泥和滤池冲洗水排除，特别对浊度较高的水而言。
但从水厂至主要用水区的输水管道口径要增大，管道承压较高，从而增加了输水管道的造价，特别是当城市用水量逐时变化系数较大及输水管道较长时；或者需要在主要主要用水区增设水厂（消毒、调节和加压），净化后的水由水厂送至配水厂，再由配水厂送至管网，这样也增加了给水系统的设施和管理工作。
后一种方案于前者正好相反。
对于高浊度水源，也可将预沉构筑物与取水构筑物建在一起，水厂其余部分主要设置在用水区附近。
以上不同方案应综合考虑各种因素并结合其它具体情况，通过技术经济比较决定。
1.2 水厂位置的选择该区在南部河流上游，水厂地面标高90.1m，水厂处不受洪水威胁。
土壤为粘土，承载力较好，便于施工。
水厂所处位置不占农田。
水厂距离供水区较近，交通便利，靠近电源，市政管网完善。
1.3 管网布置形式给水管网的布置的布置应满足一下要求：①按照城市规划平面图布置管网，布置时应考虑给水系统与分期建设的可能，并留有充分的发展余地；②管网布置必须保证供水安全可靠，当局部管网发生事故时，断水范围应减到最小；③管网遍布在整个给水区，保证用户有足够的水量和水压；④力求以最短距离敷设管线，以降低管网造价和供水费用。
试析城市给排水工程的管道规划设计要点
镀锌钢 管的弊病 也十分明显，因为镀锌钢管长期与水接触 ，容 易导 致管壁锈蚀 、镀锌层 脱落，进 而污染水质和卫生洁具。鉴于这些弊 病 ，冷镀锌钢 管 已经 不再用于室内管道设计 ，取而代之的是当前常 用的铸铁 管以及钢管。但是随着塑料管材的开发与应用 ，以铝合金 为骨架 、管内外有聚乙烯的铝塑复合管被社会渐渐的认可 ，其 同时 兼具钢 管以及塑料管的大部分优点 ，比如强度高 、寿命长 、清洁卫
生等，如水管径的确 定 管径的大小需根据用水量的大小来确定 。根据居 民生活用水定 额、综合生活质量定额 以及对最高变化系数 的分析 ，来确 定综合生 活用水 量；根据车间的性质 以及生产工艺的要求来确定企业的生产 和员工 用水量；根据国家现有 的相关规定确定消防用水总量 ；根据 绿化、 路面等条件来确定绿地浇灌用水 以及路 面浇洒用水 的总量等 。 用水量 的不同需求，决定着给水管道的管径大小 。我们在给水管道 设计时，必须要对城市不 同区域的用水量进行仔细 的分析和研 究， 以确定出最佳的给水管径。 ２ 给排水工程 中排水管道的设计 城市排水管道系统主要包括收集 、运输污水 的管道 网络 以及其 附属设施 ，比如污水泵站 、废水处理厂等 。排水管网的合理布局 ， 在城市排 水工程 的建设中有着 极其重 要的地位 。 ２ ． １影响排水管道布局的因素 （ １ ） 城 市 的 地 形地 貌 以及 竖 向规 划 城 市 的 地 形 地 貌 对 排 水 管 道 的布 局 有 着 决 定 性 影 响 ，尤 其 是 河 流穿过地区、地形起伏较大的地 区以及 山地 、低洼等地 区。城 市竖 向布局 对排水管道的布局也有着极大的影响 ，比如平原地 区或是靠 近河道 的城区，在城市竖 向布局中 ，会提高其地面高程 ，这也会影 响到排水管道的布局。 （ ２ ）城市道 路建设 以及地 块的开 发设计 城市道路建设 以及地块 的开发等工作都会影响 到城 市排水管道 的布局 ，因此 ，在进行排水管道布局时必须要充分考虑城 市道路 以 及地块 开发的时序，在规划的城区 中，排水管道要尽可能 的沿着城 市管道 敷设。 （ ３ ）旧城区 以往的排水管道布局 旧城 区的排水管道布局 因为年代久远 ，缺 乏系 统性 ，很 多排水 管道的排放 口过于分散 ，这种现状也会影响 到当前城市排水管道 的 布局。 ２ ． ２排水管道的设计工作 （ １ ）收集资本资料 在排水管 网设计 以前 ，必须要收集相关 的资料 ，比如城 市总体 规划、河道典型端面、河道通航等级 、地质 资料、给排水专项规划 、 气候资料、周边地区地形 图等等 。只有完善 的城市建设档案资料 ， 才能确保排水管网设计的质 量 。 （ ２ ）污水排放区域划分以及主干 管的确 定 对于污水排放 区的划分 ，必须要合理 ，否则就会影 响到城 市的 环境卫生 以及生态环境 的稳定性 ，切忌污水 的胡乱排放 ；对于主干 管来说 ，为 了降低排水管网建设的总投资 ，务必要缩短主干管 的长 度 以及减小主干管 的埋深 ，主干管 的设计要尽量 与城市道 路建 设计 划相结合 （ ３ ）管 位 的 设 计 排 水 管 位 的确 定 必 须 要 符 合 城 市 道 路 线 综 合 的 要求 ， 排 水 管 位 要尽量设计在慢车道 下，这样才能满足管道 的坡度 以及埋深要 求。 如果路宽大于 了 ４ ０ ｍ ，为 了减少横 向穿越道路 的管道数量 ，可 以将 排水管道设置在道路两侧。 （ 下转第 ７ ８页）
城市市政给水管网的规划与设计要点探析
城市市政给水管网的规划与设计要点探析摘要：当前城市化建设进程加快，使得市政给水管网规划设计项目增多，而基于当前城市人口聚集、行业密集的发展特点，城市政给水管网规划设计也承载着较大压力。
如何保障市政给供水管道长时间稳定运行，需要做好市政给水管网规划设计工作，并加强质量管控。
本文主要就城市市政给水管网规划与设计问题进行探讨，明确设计目标，规划设计原则和规划设计的主要举措，以指导城市市政给水管网的正确选址、优化布置，带来理想的给水服务效果。
关键词：城市市政给水管；设计；规划策略；原则；目标作为城市管网的重要构成，市政给水管网规划设计应力求科学与合理，这是确保供水安全、优质、高效的前提。
近几年，城市给水管网规划设计也随着城市建设发展变得更为复杂与综合。
部分地区城市市政给水管网规划设计考虑不全，统筹不到位，无法满足城市发展用水需求，不仅影响城市功能的发挥，也影响政府形象。
因此，重视城市市政给水管网优化设计及科学规划工作十分必要。
一、明确规划设计目标城市市政给水管网规划设计应目标明确，总结来说是确保供水系统运行稳定且安全合理，满足城市用水需求，且突出管网布置的经济合理性，与城市规划发展相契合。
具体来说，在城市市政给水管网规划设计时应重点关注三个方面。
首先，提高供水系统安全稳定性。
通过市政给水管网的科学规划与布置，以市政给水增压泵站的合理设置及增压方式的灵活选择，减少预期风险威胁。
加强城市水厂之间的沟通，逐渐形成完整的大区域环状供水管网体系，实现不同供水区域的救援支持，确保供水及时可靠。
其次，合理确定给水管径，以其为管网优化布置的基础。
以管网水力科学计算确保给水系统分配到每个管段的供水任务合理。
在给水管径确定过程中要综合考虑近远期水量水压要求、工程投资标准，在方案选择上优中选优。
最后要关注管网改造的薄弱环节，释放管网服务潜力。
以技术加持进行现有管网数据的统计分析，在历史数据的对比及未来数据的预估中明确管网改造的薄弱点，优化改造方案，更新老旧管道。
请阐述城市给水管网定线的定义及定线要点
请阐述城市给水管网定线的定义及定线要点
城市给水管网定线是指在城市给水系统建设中，把各种管路、水泵及配件组装构成的管网，从水源收至贮存库或消费终端，所有设施向受给水对象输送并输出用水的有机系统，以实现对生活、农业等用途水的贮存、调节与输送，满足水源需要的运行方式和技术要求，这就是城市给水管网定线的定义。
城市给水管网定线要点主要有以下几点：
一、根据给水任务量和建设工程条件，合理设置给水管线类型和要求，确定管道和设备材
料及规格。
二、结合给水管网设计要求，确定给水管网偏移量，以便按设计投料高度和陡坡度等要求
建设管网，使管路路径满足运行要求，保证给水管道的正常、可靠运行。
三、结合现场环境条件，依据给水管网建设技术要求确定给水管网开挖深度，以保证给水
管网建设质量。
四、在建设过程中，应特别注意钢构成节点处的接缝，以保证接头处不致渗水及无水管网
腐蚀性。
综上所述，城市给水管网定线具有许多的定线要点，应结合给水任务量、设计要求及现场环境条件，合理设计给水管网，以确保给水管网的安全可靠运行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
华侨大学化工学院课程论文某城市给水管网的设计课程名称给水排水姓名学号专业2007级环境工程成绩指导教师华侨大学化工学院印制2010 年06 月25 日目录第一章设计用水量 (3)1.1用水量的计算 (3)1.2管网布置图 (4)1.3 节点流量计算 (4)第二章管网水力计算 (5)1.1 初始流量分配 (6)1.3事故流量校正 (9)1.2消防流量校正 (12)第三章水泵的选取 (15)第四章设计总结 (15)4.1 设计补充 (16)4.2 设计总结 (16)第一章设计用水量一、用水量的计算：1、最高日居民生活用水量Q1城区规划人口近期为9.7万，按居民生活用水定额属于中小城二区来计算，最高日用水量定额在100～160L/cap.d，选用Ｑ＝130L/cap.d，自来水普及率为1。
故一天的用水量为Q1＝qNf=130×9.7×104×1=12610m3／d 。
：2、企业用水量Q2企业内人员生活用水量和淋浴用水量可按：生活用水，冷车间采用每人每班25Ｌ，热车间采用每人每班35Ｌ；淋浴用水，冷车间采用每人每班40Ｌ，热车间采用每人每班60L。
企业甲：冷车间生活用水量为：3000×25=75000L=75m3/d冷车间淋浴用水量为：700×40×3=84000L=84m3/d热车间生活用水量为：2700×35=94500L=94.5m3/d热车间生活用水量为：900×60×3=162000L=162m3/d则企业甲用水量为75+84+94.5+162=415.5m3/d企业乙：冷车间生活用水量为：1800×25=45000L=45m3/d冷车间淋浴用水量为：800×40×2=64000L=64m3/d热车间生活用水量为：1400×35=49000L=49m3/d热车间生活用水量为：700×60×2=84000L=84m3/d则乙车间用水量为：45+64+49+84=242m3/d则企业用水量Q=415.5+242=657.5m3/d2：3、道路浇洒和绿化用水量Q3⑴、道路浇洒用水量：道路面积为678050m2道路浇洒用水量定额为1～1.5L/(m2·次)，取1.2L/(m2·次)。
每天浇洒2～3次，取3次则道路浇洒用水量为687075×1.2×3=2473470L=2473.47m3/d⑵绿化用数量绿化面积为城市规划总面积的1.3％，城市规划区域总面积为3598300m2，则绿化面积为3598300×1.3％=46777.9m2，用水定额为1.5～2.0L/（m2·d），取2.0L/（m2·d）故绿化用水量为46777.9×2=93555.8L/d=93.5558m3/d则道路浇洒和绿化总用水量Q3=2473.47m3/d+93.5558m3/d=2567.0258m3/d ==319.92L/s4、企业生产用水量Q4：企业甲：生产用水量为：3500t/d=3500m3/d企业乙：生产用水量为：3700t/d=3700m3/d则Q4=3500+3700=7200m3/d5、未预见水量及管网漏失水量为最高日用水量的15%～25%。
以20%计。
6、设计年限内的城市最高日用水量为Q=1.2（Q1+Q2+Q3+Q4）=1.2（12610+657.5+2567.0258+7200）=27641.43m3/d=319.916L/s依据下表可知，居民时最大用水量为最高日居民总用水量的7.59%，出现在18:00—19:00时段。
最高日每小时综合生活用水量占该日总综合生活用水量的百分比小时生活用水量（%）小时生活用水量（%）小时生活用水量（%）小时生活用水量（%）0～1 1.92 6～7 4.77 12～13 4.39 18～19 7.59 1～2 1.85 7～~8 4.71 13～14 4.63 19～20 4.55 2～3 1.84 8～9 4.71 14～15 4.57 20～21 3.84 3～4 1.85 9～10 4.79 15～16 5.25 21～22 3.67 4～5 3.51 10～11 4.87 16～17 5.91 22～23 2.82 5～6 3.96 11～12 4.87 17～18 6.73 23～24 2.01 最高日最高时用水量出现在18:00—19:00时段。
则最高日最高时用水量为27641.43×7.59%=2097.98m3/h最高日平均时用水量为27641.43÷24=1151.73m3/h则是变化系数kh=2097.98÷1151.73=1.827、消防时用水量：城市规划人口数为9.7万人，则取同一时间内的火灾次数为2次，一次灭火用水量为35L/s，火灾延时为2h则消防用水量为q=35×3600×2×2=504m3二、给水系统方案选择从流经城市和工业区的河流上游取地表水，采用统一给水系统三、管网定线：输水管渠定线的基本原则：输水灌渠定线时，必须与城市建设规划相结合，尽量缩短线路长度，减少拆迁，少占农田，便于灌渠施工和运行维护，保证供水安全；定线时，应选择最佳的地形和地质条件，尽量沿现有道路定线，以便施工和检修；减少与铁路、公路和河流的交叉；管线避免穿越滑坡、岩层、沼泽、高地下水位和河流淹没与冲刷地区，以降低造价和便于管理。
依据地形图如下图，管网布置如下：四、绘制城市用水量变化曲线图设计为有水塔二级泵站五、清水池容积计算：清水池有效容积W=W1+W2+W3+W4调节容积W1=27641.43×9.96%=2753.1m3消防贮水量W2=504m3水厂冲洗滤池和沉淀池排泥等生产用水，以最高日用水量的5%计，则W3=27641.43×5%=1382.1m3安全贮量，以设计用水量的0.5%计，则W4=27641.43×0.5%=138.2m3故清水池的有效容积W=W1+W2+W3+W4=4777.4m3六、管段设计流量计算1、比流量计算：大用户集中用水为∑q=Q甲+Q乙=657.5+7200=7857.5m3/d= 90.94 L/s∑l=10700m比流量q s=(Q-∑q)/∑l=（319.916-90.94）/10700=0.0214 L/(s·m）管线流量q l=q s·L （L为有效长度）有部分管线为单侧供水，管线流量如下表所示沿线流量（表2）管段有效管长m 比流量L/s 沿线流量L/s1～2 760 0.021416.2642～3 550 0.021411.773～4 540 0.021411.5564～5 625 0.021413.3755～6 660 0.021414.1246～7 490 0.021410.4867～8 505 0.021410.8078～9 740 0.021415.8369～10 685 0.021414.65910～11 750 0.021416.0511～12 525 0.021411.23512～5 505 0.021410.8071～10 635 0.021413.5892～11 690 0.021414.7668～11 680 0.021414.5523～12 690 0.021414.7667～12 670 0.021414.338节点流量q i=0.5q s∑l(L/s）企业甲集中节点流量Q甲/86.4= 45.315 L/s企业乙集中节点流量Q乙/86.4=45.625L/s总节点流量以及消防总节点流量图下表节点流量（表3）节点编号∑L节点流量L/s 集中节点流量L/s总节点流量L/s消防总节点流量L/s1 1395 14.9265 0 14.9265 72.12 2000 21.4 0 21.4 113.63 1780 19.046 45.625 64.671 61.04 1165 12.4655 45.315 57.7805 21.75 1790 19.153 0 19.1536 1150 12.305 0 12.3057 1665 17.8115 0 17.81158 1925 20.5975 0 20.59759 1425 15.2475 0 15.247510 2070 22.149 0 22.14911 2645 28.3015 0 28.301512 2390 25.573 0 25.573总流量L/s319.916 691.4第二章管网水力计算1.1 初始流量分配根据用水量Q=319.92 L/s，以及各个节点的流量，分配到各个管段，进行平差将初分流量和平差结果制成附表4初始流量分配表4环号管段管长管径qⅠ1～2 760 450 168.79 2～11 690 250 9.86 11～10 750 350 -67.05 10～1 635 450 -136.1995Ⅱ2～3 550 400 137.53 3～12 690 200 912～11 525 300 -43.2585 11～2 690 250 -9.86Ⅲ3～4 540 300 63.859 4～5 625 200 6.0785 5～12 505 250 -13.5 12～3 690 200 -9Ⅳ10～11 750 350 67.05 11～8 680 200 5.35 8～9 740 250 -31.7539～10 685 300 -47.0005Ⅴ11～12 525 300 43.2585 12～7 670 250 13.1855 7～8 505 250 -16.5055 8～11 680 200 -5.35Ⅵ12～5 505 250 13.55～6 660 200 0.42556～7 490 250 -11.87957～12 670 250 -13.1855续表4——————————第20次平差——————————第1环编号流量损失hf' 1 166.06 2.36 26.33 11 20.77 0.8 71.21 -4 -73.28 -1.74 44.01 -10 -138.93 -1.42 18.9总h= .0005 总hf'= 160.447△q=-.0031第2环编号流量损失hf' 2 123.89 1.76 26.35 12 8.11 0.41 94.71 -5 -52.21 -1.38 48.89 -11 -20.77 -0.8 71.21总h= .0001 总hf'= 241.16△q=-.0005 第3环编号流量损失hf' 3 51.11 1.36 49.38 13 -6.67 -0.26 72.68 -6 -22.64 -0.69 56.08 -12 -8.11 -0.41 94.71总h= .0006 总hf'= 272.8543△q=-.0023第4环编号流量损失hf'4 73.28 1.74 44.01 15 13.54 1.06 144.46 -7 -28.26 -1.51 99.26 -14 -43.5 -1.28 54.61总h= .0001 总hf'= 342.3382△q=-.0003第5环编号流量损失hf'5 52.21 1.38 48.89 16 12.11 0.29 43.65 -8 -21.2 -0.61 53.02 -15 -13.54 -1.06 144.46总h= .0008 总hf'= 290.0299△q=-.0029第6环编号流量损失hf'6 22.64 0.69 56.08 17 -3.19 -0.07 40.91 -9 -15.49 -0.33 39.39 -16 -12.11 -0.29 43.65总h= .0001 总hf'= 180.035△q=-.0003大环闭合差=0，符合条件编号流量损失1 166.06 2.362 123.89 1.763 51.11 1.364 73.28 1.745 52.21 1.386 22.64 0.697 28.26 1.518 21.2 0.619 15.49 0.3310 138.93 1.4211 20.77 0.812 8.11 0.4113 -6.67 -0.2614 43.5 1.2815 13.54 1.0616 12.11 0.2917 -3.19 -0.07∑h=16.67m校正结果如下图所示：环号管段管长管径qⅠ1～2 760 450 168.792～11 690 250 9.8611～10 750 350 -67.0510～1 635 450 -136.1995 Ⅱ2～3 550 400 137.533～12 690 200 912～11 525 300 -43.258511～2 690 250 -9.86Ⅲ3～4 540 300 63.8594～5 625 200 6.07855～12 505 250 -13.512～3 690 200 -9 Ⅳ10～11 750 350 67.0511～8 680 200 5.358～9 740 250 -31.7539～10 685 300 -47.0005 Ⅴ11～12 525 300 43.258512～7 670 250 13.18557～8 505 250 -16.50558～11 680 200 -5.35 Ⅵ12～5 505 250 13.55～6 660 200 0.42556～7 490 250 -11.87957～12 670 250 -13.1855以节点6为控制点。
