纺纱学-粗纱
一、粗纱工序的任务
1．牵伸
2．加捻
将熟条抽长拉细，施以5～12倍的牵伸， 并进一步改善纤维的平行伸直度与分离度。
将牵伸后的须条加上适当的捻度，使粗 纱具有一定的强力，以承受粗纱卷绕和在细纱机 上退绕时的张力，防止意外伸长。
3．卷绕与成形
将加捻后的粗纱卷绕在筒管上， 制成一定形状和大小的卷装，便于搬运、贮存， 并适应细纱机的喂入。
（二）粗纱卷绕的条件 为了将管纱绕成上述的形状，粗纱卷绕时， 必须符合以下四个条件：
1．筒管与锭翼有相对运动
2．管纱的卷绕速度与卷绕直径成反比 3．下龙筋的升降速度与管纱的卷绕直Fra bibliotek径成反比
4．下龙筋的升降动程逐层缩短
1．筒管与锭翼有相对运动
一般筒管和锭翼的回转方向一致， 因而两者回转速度应有差异，两者
① 粗纱的捻度不变，即 Ns和VF不变。 ②因ＤＸ由小变大，所 以Nb将随ＤＸ的增大而减 小。 ③由此可见，Nb是由恒 速的Ns和变速的卷绕转速 VF/π·Dx两部分速度合成 的，而合成的结果仍是变 速。 ④在一落纱的时间内， 锭翼（子）转速不变，筒 管转速和卷绕转速随卷绕 直径的增大而逐层减小； 同一纱层里，筒管转速和 卷绕转速不变。
在一落纱
的时间内， 龙筋升降速
度随卷绕直
径的增加而
逐层减小；
同一层内， 龙筋升降速 度不变。
的转速之差为卷绕转速，即：
管导： 翼导： NW＝Nb－Ns NW＝Ns －Nb
式中：Nb——筒管转速（r/min） Ns——锭翼转速（r/min） NW——卷绕转速（r/min） 在棉纺粗纱机上，一般都采用管导
式，即Nb＞Ns。
2．管纱的卷绕速度与卷绕直径成反比
棉纺粗纱机的制造工艺与工艺流程

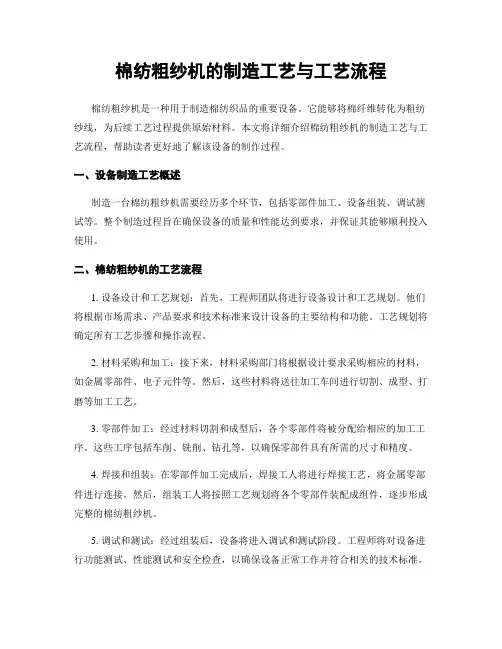

棉纺粗纱机的制造工艺与工艺流程棉纺粗纱机是一种用于制造棉纺织品的重要设备。
它能够将棉纤维转化为粗纺纱线，为后续工艺过程提供原始材料。
本文将详细介绍棉纺粗纱机的制造工艺与工艺流程，帮助读者更好地了解该设备的制作过程。
一、设备制造工艺概述制造一台棉纺粗纱机需要经历多个环节，包括零部件加工、设备组装、调试测试等。
整个制造过程旨在确保设备的质量和性能达到要求，并保证其能够顺利投入使用。
二、棉纺粗纱机的工艺流程1. 设备设计和工艺规划：首先，工程师团队将进行设备设计和工艺规划。
他们将根据市场需求、产品要求和技术标准来设计设备的主要结构和功能。
工艺规划将确定所有工艺步骤和操作流程。
2. 材料采购和加工：接下来，材料采购部门将根据设计要求采购相应的材料，如金属零部件、电子元件等。
然后，这些材料将送往加工车间进行切割、成型、打磨等加工工艺。
3. 零部件加工：经过材料切割和成型后，各个零部件将被分配给相应的加工工序。
这些工序包括车削、铣削、钻孔等，以确保零部件具有所需的尺寸和精度。
4. 焊接和组装：在零部件加工完成后，焊接工人将进行焊接工艺，将金属零部件进行连接。
然后，组装工人将按照工艺规划将各个零部件装配成组件，逐步形成完整的棉纺粗纱机。
5. 调试和测试：经过组装后，设备将进入调试和测试阶段。
工程师将对设备进行功能测试、性能测试和安全检查，以确保设备正常工作并符合相关的技术标准。
6. 清洁和涂装：在设备通过测试后，将对其进行清洁，去除表面的污物和尘土。
然后，对设备进行涂装，以改善外观和防止腐蚀。
7. 包装和运输：完成清洁和涂装后，设备将经过包装，以保护设备在运输过程中免受损害。
然后，根据客户要求，通过陆运、海运或空运的方式将设备送达目的地。
8. 安装和调试：设备到达目的地后，将由专业技术人员进行安装和调试工作。
他们将确保设备安装正确，并进行初步调试，以确保设备能够正常运行。
以上是制造棉纺粗纱机的基本工艺流程，各个环节紧密配合和互相依赖，最终完成一台可靠高效的棉纺粗纱机。

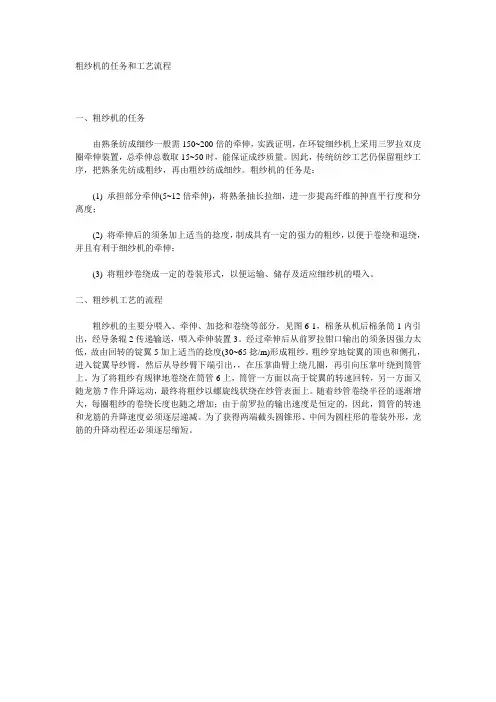

粗纱机的任务和工艺流程
粗纱机的任务和工艺流程
一、粗纱机的任务
由熟条纺成细纱一般需150~200倍的牵伸，实践证明，在环锭细纱机上采用三罗拉双皮圈牵伸装置，总牵伸总数取15~50时，能保证成纱质量。
因此，传统纺纱工艺仍保留粗纱工序，把熟条先纺成粗纱，再由粗纱纺成细纱。
粗纱机的任务是：
(1) 承担部分牵伸(5~12倍牵伸)，将熟条抽长拉细，进一步提高纤维的抻直平行度和分离度；
(2) 将牵伸后的须条加上适当的捻度，制成具有一定的强力的粗纱，以便于卷绕和退绕，并且有利于细纱机的牵伸；
(3) 将粗纱卷绕成一定的卷装形式，以便运输、储存及适应细纱机的喂入。
二、粗纱机工艺的流程
粗纱机的主要分喂入、牵伸、加捻和卷绕等部分，见图6-1，棉条从机后棉条筒1内引出，经导条辊2传递输送，喂入牵伸装置3。
经过牵伸后从前罗拉钳口输出的须条因强力太低，故由回转的锭翼5加上适当的捻度(30~65捻/m)形成粗纱。
粗纱穿地锭翼的顶也和侧孔，进入锭翼导纱臂，然后从导纱臂下端引出，，在压掌曲臂上绕几圈，再引向压掌叶绕到筒管上。
为了将粗纱有规律地卷绕在筒管6上，筒管一方面以高于锭翼的转速回转，另一方面又随龙筋7作升降运动，最终将粗纱以螺旋线状绕在纱管表面上。
随着纱管卷绕半径的逐渐增大，每圈粗纱的卷绕长度也随之增加；由于前罗拉的输出速度是恒定的，因此，筒管的转速和龙筋的升降速度必须逐层递减。
为了获得两端截头圆锥形、中间为圆柱形的卷装外形，龙筋的升降动程还必须逐层缩短。
第六章 粗纱
第二节 粗纱机的喂入牵伸机构与牵伸工艺
（1）化纤混纺时，一般以主体成分（百分比 大的成分）的纤维长度为基础，适当考虑混和 纤维的加权平均长度。棉型化纤与棉混纺时， 化纤长度（38mm）长于棉纤维，为减少纤维损 伤，应主要考虑化纤长度。 （2）纺化纤时牵伸力大，罗拉握持距大于纤 维长度的数值也应较纺棉时适当放大。
第三节 粗纱机加捻的原理
1、竖锭式加捻机构（A453B型、A456C型、A454型 粗纱机） （1）结构 圆柱形长杆，直径19～22mm，长度700～1000mm。 锭子下端插在固定龙筋的锭脚油杯内（下部支撑）； 中部靠锭管上部的一段内壁支撑（中部支承）；顶端 有凹槽，锭翼销嵌入其中。为使锭翼易于插上和拔下， 凹槽部分外圆有锥度，与锭翼套管内壁吻合。
第一节 概述
2、粗纱伸长率 粗纱伸长率 （1）定义 定义 同一时间内，筒管上卷绕的实测长度与前罗拉输出的 计算长度之差对前罗拉输出的计算长度之比的百分率。
式中：
l1 − l2 ε= × 100% l2
ε
——粗纱伸长率（%）； L1——筒管上卷绕的实测长度； L2——前罗拉同一时间内输出的计算长度。
第二节 粗纱机的喂入牵伸机构与牵伸工艺 （五）集合器口径 集合器口径 要求前区集合器口径与输出定量相适应，后区集合器 口径与喂入定量相适应。
前区集合器口径
粗纱定量 /g.(10mm)-1 2.0~2.4 4.0~5.0 （6~7） ×（3~4） 5.0~6.0 （7~8） ×（4~5） 6.0~8.0 （8~9） ×（4~5） 9.0~10.0 （9~10） ×（4~5）
第二节 粗纱机的喂入牵伸机构与牵伸工艺
（4）牵伸分配 牵伸分配 前牵伸区有双胶圈及弹性钳口，对纤维的运动 控制好，故牵伸倍数主要由前区承担，后区为 简单罗拉牵伸，其牵伸倍数不宜过大，一般为 1.12~1.48倍。
粗纱机的工艺流程
