最全建筑施工图识读基础知识建筑施工图识读建筑施工图识读:首页、总平面图、平面图、立面图、剖面图、详图房屋建筑施工图是由多种专业设计人员分别将建筑物的内外形状和大小布置以及各部分的结构、构造、装修、设备等内容,遵照“国标”的有关规定;用正投影的图示方法;详细准确绘制出来的图样,并按照一定编排规律组成的一套图纸。

一套建筑施工图由于专业设计分工的不同,主要分为建筑施工图(建施)、结构施工图(结施)和设备施工图(设施)三大部分。

工程图纸应按专业顺序编排,一般应为图纸目录、总图、建筑图、结构图、给水排水图、暖通空调图、电气图等。

各专业图纸应按图纸内容的主次关系、逻辑关系有序排列。

识读方法:1)看图纸目录和设计技术说明通过图纸目录看各专业施工图纸有多少张,图纸是否齐全;看设计技术说明,对工程在设计和施工要求方面有一概括了解。

2)依照图纸顺序通读一遍对整套图纸按先后顺序通读一遍,对整个工程在头脑中形成概念。

如工程的建设地点和关键部位情况,做到心中有数。

3)按专业阅读,按照专业顺序深入细致地阅读。

先看基础图,再看详图。

看图纸时,需要将相关图纸联系起来,进行比较,从而了解它们之间的关系,建立完整准确的工程概念。

然后将专业图纸(如建筑施工图、结构施工图)进行链接对比,看图形、尺寸是否衔接,结构要求是否一致。

发现问题时,做好读图记录,以便与设计单位共同提出修改意见。

1.1 建筑施工图识读建筑施工图(简称施工)主要表示建筑的总平面布置、外部造型、内部布局、细部构造、装修及施工要求。

基础图纸包括总平面图、建筑平面图、立面图和剖面图等。

详图包括墙体、楼梯、门窗、卫生间、檐口以及各种装饰、构造的细部做法。

1.1.1 建筑总平面图的识读总平面图是新房总体布局和周围相关原有建筑及相关自然条件的水平投影,能反映房屋的形状、位置、朝向、占地面积、绿化、立面以及与周围建筑、地形、道路的关系。

因此,总平面图是新建建筑施工定位、土方工程和施工现场布置的主要依据,也是规划设计水、暖、电等其他专业工程总平面图和各种管线敷设的依据。

(完整版)基础结构施工图的识读

(完整版)基础结构施工图的识读
看“说明”
——基础施工说明。对桩基础,了解桩类型(预制桩、灌注桩)、沉桩方法 检测方法等。
如何识图基础详图?
看基础平面详图
——了解基础平面形状,大小尺寸,平面定位(与轴线关系); ——了解基础上部结构(柱)断面尺寸及配筋; ——了解基础底板配筋。
看基础剖面详图
——了解基础埋置深度(顶面、地面标高); ——了解基础台阶的宽度和高度; ——了解上部结构(柱)断面尺寸及配筋构造; ——了解基础底板钢筋布置。
水平投影图 ——基础布置图
基础布置图表达了什么内容?
4.基础梁配筋图(平法) 3.桩的位置(对桩基础)
1.基础类型—桩基础 5.结构构件统计表
2.各基础位置(构件定位) 6.基础(桩基)施工要求
基础详图表达了什筋)图
3.基础施工要求
如何识图基础布置图?
现浇柱 现浇梁
现浇基础底板
相关知识链接——箱型基础?
7. 箱型基础
一种常用于高层建筑的基 础。既充分利用了地下空 间,又减轻了地基的“附 加应力”(补偿式基础) ,可用于天然地基,也可 用于桩基(称为“桩箱” )具有沉降量小、整体性 好等特点。
相关知识链接——桩基础?
8. 桩基础
一种用于软弱土层地区的基础。利用嵌于土层中的桩(钢筋混 凝土、素混凝土、型钢或木材等),将上部结构传来荷载通过 桩身及桩尖传递给桩身侧面的土层和桩尖硬土层,解决了扩展 基础底面积不能满足地基土承载力要求的问题。
看基础平面布置
——了解基础类型:独立基础、桩基础、条形基础柱、桩基础等; ——了解每个基础的平面位置(与定位轴线间相对关系); ——了解每类基础的平面大小、形状; ——了解基础梁的平面位置、断面大小、配筋(平法); ——对桩基础,了解每根桩的平面定位(与横、综轴线的关系)。

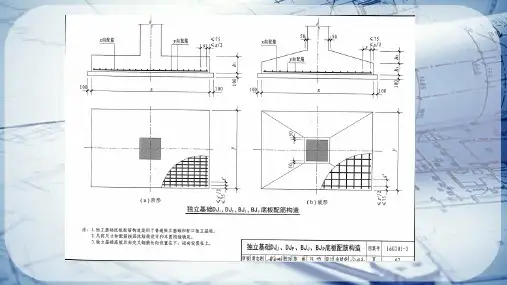

独立基础平法施工图识读—独立基础平法施工图识读

独立基础平法施工图识读—独立基础平法施工图识读
独 立 基 础 详 图
独立基础底板钢筋计算
独立基础的底筋配筋一般是网状的,双向交叉钢筋,长向设置在下,短向设置在上。
独立基础底筋长度=基础长度-2*保护层 根数=[边长-min(75,s/2)*2]/间距+1 独立基础ZJ2 X向受力筋 12@150 长度计算 L=1800-40*2=1.72m 根数计算n=(1800-75*2)÷150+1=12 ZJ2 Y向受力筋与X向受力筋相同
L2=3000*0.9=2.7m 总长度=2.92*2+2.7*18=54.44m ZJ4 Y向受力筋与X向受力筋相同
双柱独立基础底板底部钢筋构造与计算
底部钢筋与单柱独立基础底筋的计算相同
KZ11 700*600 KZ12 700*600
基础编号 A*B h1
h2
X向钢筋 Y向钢筋 基底标高
J-7
3400* 400
Hale Waihona Puke 200c16@150 c16@100 -1.8
6700
双柱独立基础底板顶部钢筋构造与计算
连接两柱方向的钢筋为受力筋, 双柱基础底板顶部受力钢筋长度=柱内侧间距+2la,查16G101-1P58,得La=35d 柱间受力纵筋 22 L=3000-100*2+2*35*22=4.34m 根数= (800-75*2)÷200+1=5 分布钢筋 10 L= 800-40*2 =0.72m 根数= 4340÷200+1=23
独 立 基 础 详 图
独立基础底板钢筋缩减10%的计算
独立基础底筋 总根数=[边长-min(75,s/2)*2]/间距+1 最外侧的2根不能缩减的底筋长度=基础长度-2*保护层 缩减10%的底筋长度=基础长度*0.9 •独立基础ZJ4 X向受力筋 12@150 总根数计算n=(3000-75*2)÷150+1=20 长度计算 L1=3000-40*2=2.92m

建筑工程施工图快速识读技巧

建筑工程施工图快速识读技巧

建筑工程施工图快速识读技巧建筑工程施工图是指将设计图通过说明符号、规格尺寸、注记等方式,将设计方案转换为实施方案的图纸。

施工图分为建筑结构、给排水、电气、供暖、通风、空调等多个专业,而每个专业图纸都有其特定的符号、尺寸、注记等。

为了快速识读施工图,需要掌握以下技巧。

技巧一:理解基本图形建筑施工图常使用的基本图形包括直线、曲线、圆、矩形、三角形等。

了解这些基本图形的特点和应用场景,可以快速理解施工图中的结构和布局。

技巧二:熟悉符号注记施工图中的符号和注记是指示实施方案的关键。

例如给排水管路的符号、电气线路的符号等,都需要能够快速识别。

熟悉这些符号注记,可以在浏览施工图时准确定位到关键细节。

技巧三:掌握尺寸定位施工图中的尺寸是指示元素尺寸或位置的数字。

掌握尺寸的定位和测量技巧,可以帮助我们快速确定施工设计的数据,例如墙体厚度、管道走向等。

技巧四:了解专业差异不同专业的施工图有其独特的符号和注记。

例如,给排水图中的H、C、W等符号分别代表着热水、冷水、污水管道,而电气图中的L、N、E分别代表着线路的相、零、地。

了解这些专业差异,可以更准确地理解施工图中的内容。

技巧五:注意比例尺施工图中的比例尺是图形之间尺寸比例的体现。

通常,施工图中的比例尺为1:50、1:100等。

在读取施工图时,需要注意比例尺的大小,以便正确地理解图形尺寸和位置。

技巧六:结合平面图平面图是建筑施工图中的一种,它以建筑物上部的平面形象为基础,呈现出建筑物的布局和结构。

阅读施工图时,可以结合平面图来更好地掌握建筑物的整体形态。

以上就是建筑工程施工图快速识读技巧。

熟练掌握这些技巧,可以帮助工程师更快速、准确地阅读和理解施工图,从而提高施工效率和质量。

基础施工图识读基础工程施工(建工)

基础施工图识读基础工程施工(建工)
.基础平面图的形成 基础平面图是表示基槽未回填土时基础平面布置的图样。 如图—所示,它的形成是假想用一水平剖切平面沿基础墙 顶部削切后所绘的水平投影图。
• .基础平面图的内容和画法 • 在条形基础平面图中,只表示基槽宽度,基础墙、柱的截
面,基础的细部省略不画。基础平面图的常用比例为:或:, 也可同建筑施工图中的平面图。其轴线的编号应与建筑平面 图一致。基础墙和柱的外形线应以中粗实线表示,材料图例 视其比例大小画或不画,图—中,因各钢筋混凝土构造柱的 截面均较小,因此以涂黑表示。基槽宽度在基础平面图中以 细实线表示。 • .基础平面图的尺寸标注 基础平面图中需标注基础墙、柱 的轴线间距离,基槽宽度尺寸及某些细部尺寸,如墙厚等。 另外,在结构设计说明中有些未说明的问题,如混凝土、砖、 砂浆标号等,还需在图中用文字加以说明。 • 由于条形基础因上部墙体受外力不同而决定其形状与大小, 所以基础的截面有所不同,为了区别不同形状的基础,要求 在平面图上画上截面符号,编上不同编号,并在适当位置画 出相应的截面图。从图—中看到,该图中从—到—有个编号, 表示有种不同截面的基础。另外基础平面图中还应画出地沟、 过墙洞等,对于因设过墙洞而使基底变化可用移出截面表示, 并在该图附近标注详尽的尺寸及标高尺寸。图—中轴线和轴 线上各有一孔洞,洞口尺寸及标高如截面图所示。
展 开 视 图
.镜像投影图 镜像投影法的实质还是正投影法,只是将投影面换成平面镜而 已,如图所示
镜 像 投 影 法
()镜像投影法的形成 ()镜像投影图与正投影图的区别
概述
• 基础施工图主要反映建筑物室内地面以 下基础部分的基础类型、平面布置尺寸、 尺寸大小、材料及详细构造要求等。
• 基础施工图是建筑物地下部分承重结构 的施工图,包括基础平面图、基础详图 及必要的设计说明。基础施工图是施工 放线、开挖基坑(基槽)、基础施工、 计算基础工程量的依据。

老师傅教你看懂施工图纸,受用一生,从此不再有求于人

老师傅教你看懂施工图纸,受用一生,从此不再有求于人

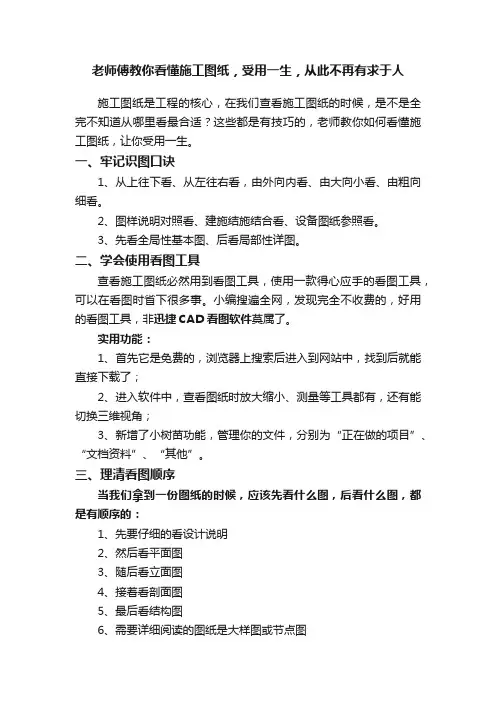

老师傅教你看懂施工图纸,受用一生,从此不再有求于人施工图纸是工程的核心,在我们查看施工图纸的时候,是不是全完不知道从哪里看最合适?这些都是有技巧的,老师教你如何看懂施工图纸,让你受用一生。

一、牢记识图口诀1、从上往下看、从左往右看,由外向内看、由大向小看、由粗向细看。

2、图样说明对照看、建施结施结合看、设备图纸参照看。

3、先看全局性基本图、后看局部性详图。

二、学会使用看图工具查看施工图纸必然用到看图工具,使用一款得心应手的看图工具,可以在看图时省下很多事。

小编搜遍全网,发现完全不收费的,好用的看图工具,非迅捷CAD看图软件莫属了。

实用功能:1、首先它是免费的,浏览器上搜索后进入到网站中,找到后就能直接下载了;2、进入软件中,查看图纸时放大缩小、测量等工具都有,还有能切换三维视角;3、新增了小树苗功能,管理你的文件,分别为“正在做的项目”、“文档资料”、“其他”。

三、理清看图顺序当我们拿到一份图纸的时候,应该先看什么图,后看什么图,都是有顺序的:1、先要仔细的看设计说明2、然后看平面图3、随后看立面图4、接着看剖面图5、最后看结构图6、需要详细阅读的图纸是大样图或节点图四、查看图纸详情1、仔细阅读设计说明了解建筑物的概况、位置、标高、材料要求、质量标准、施工注意事项以及一些特殊的技术要求,在思想上形成一个初步印象。

2、看平面图了解房屋的平面形状、开间、进深、柱网尺寸,各种房间的安排和交通布置,以及门窗位置,对建筑物形成一个平面概念,为看立面图、剖面图打好基础。

3、看立面图以了解建筑物的朝向、层数和层高的变化,以及门窗、外装饰的要求等。

4、看剖面图以大体了解剖面部分的各部位标高变化和室内情况。

5、看结构图以了解平面图、立面图、剖面图等建筑图与结构图之间的关系,加深对整个工程的理解。

6、详细阅读对照还必须根据平面图、立面图、剖面图等中的索引符号,详细阅读所指的大样图或节点图,做到粗细结合,大小交圈。

五、总结大家只有循序渐进,才能理解设计意图,看懂设计图纸,得出事半功倍的效果,一般应做到:先看说明后看图,顺序最好为平、立、剖,查对节点和大样,建筑结构对照读。

基础平法施工图识图

基础平法施工图识图

基础平法施工图识图一、独立基础平法施工图的识读(一)集中标注独立基础的集中标注内容包括基础编号、截面竖向尺寸、配筋三项必注内容,以及基础底面标高(与基础底面基准标高不同时)和必要的文字注解两项选注内容。

1. 独立基础截面竖向尺寸独立基础截面竖向尺寸识读,详见表1-2-1。

表1-2-1 独立基础截面竖向尺寸识读续表2. 独立基础配筋图独立基础配筋图识读,详见表1-2-2。

表1-2-2 独立基础配筋图识读续表(二)原位标注独立基础原位标注的具体内容及识读,详见表1-2-3。

表1-2-3 独立基础原位标注续表(三)多柱独立基础(双柱或四柱)独立基础通常为单柱独立基础,也可为多柱独立基础(双柱或四柱等)。

多柱独立基础的编号、几何尺寸和配筋的标注方法与单柱独立基础相同。

多柱独立基础顶部配筋和基础梁的注写识读,详见表1-2-4。

表1-2-4 多柱独立基础顶部配筋和基础梁的注写识读图1-2-1 为独立基础平面施工图。

图1-2-1 独立基础平法施工图(单位:mm)二、条形基础平法施工图的识读条形基础可以分为梁板式条形基础和板式条形基础。

前者平法施工图表达基础梁和条形基础底板,后者仅表达条形基础底板。

基础梁的平面注写方式如下。

(一)集中标注基础梁的集中标注内容包括基础梁编号、截面尺寸、配筋这三项必注内容,以及基础梁底面标高(与基础底面基准标高不同时)和必要的文字注解这两项选注内容。

条形基础梁集中标注识读,详见表1-2-5。

表1-2-5 条形基础梁集中标注识读(二)条形基础底板的平面注写方式条形基础底板的集中标注内容包括底板编号、截面竖向尺寸、配筋这三项必注内容,以及条形基础底板底面标高(与基础底面基准标高不同时)、必要的文字注解两项选注内容。

条形基础底板底部及顶部配筋图的识读,详见表1-2-6。

表1-2-6 条形基础底板底部及顶部配筋图的识读三、桩基础平法施工图的识读(一)列表注写方式列表注写方式,系在灌注桩平面布置图上,分别标注定位尺寸;在桩表中注写桩编号、桩尺寸、纵筋、螺旋箍筋、桩顶标高、单桩竖向承载力特征值,如图1-2-2 所示。

2.1独立基础平法施工图的识读

2.1独立基础平法施工图的识读
第二章 独立基础平法施工图识读
1
平法施工图识读
2
标准构造详图识读
1
平法施工图识读
1、平法施工图识读
独立基础一般用于框架结构中,又称为独立柱基。
独立基础
独立基础钢筋
1、平法施工图识读
普通独立基础
杯口独立基础
1、平法础编号
类型 普通独立基础
独立基础 截面形式
阶形
坡形
代号 序号
DJJ
××
DJP
××
杯口独立基础
阶形 坡形
BJJ
××
BJP
××
DJ BJJ
DJP BJP
1、平法施工图识读
1、平法施工图识读
平面注写
截面注写
1、平法施工图识读



1、平法施工图识读
阶形截面普通独立基础竖向尺寸
坡形截面普通独立基础竖向尺寸
知识小结
普通独立基础
阶形 坡形
杯形独立基础
阶形 坡形
平面注写
集中标注
、编号 、截面竖向尺寸 、底部配筋 (基底标高高差) (文字注解)
原位标注
平面尺寸
截面注写

基础平法施工图的识读 ppt课件

基础平法施工图的识读  ppt课件
• 二、独立基础底板底部钢筋构造——缩减10%
非 对 称 独 立 基 础
ppt课件
23
(4)多柱独立基础底板顶部配筋
独立基础通常为单柱独立基础,也可以为多柱独立基础。多 柱独立基础底板顶部一般要配置顶部钢筋,同时根据情况在 柱间设置基础梁,这些在筏形基础里面介绍。多柱独立基础 底板顶部配筋情况如下:
ppt课件
24
(4)多柱独立基础底板顶部配筋 表6-6
1)双柱独立基础柱间配置顶部钢筋
由一组用“/”隔开的数字表示,比如:h1/h2/…/hn,分别表 示自下而上的各阶的高度。
例:DJ1,200/200/200,表示阶形普通独立基础,自下而上的 各阶高度为200mm.
ppt课件
6
第一节 独立基础平法识图
2、截面竖向尺寸——普通独立基础
当基础为坡形截 面时,注写方式为
h1/h2
ppt课件
4:阶形普通独立基础的代号是: DJJ
坡形杯口独立基础的代号是:
BJp 5:T字母代表的是:
多柱独立基础底板顶部配筋
ppt课件
31
6:见右图为2号基础,如果 a0=650mm,a1=750mm; h1=400mm,h2=550mm,h3=450m m;基础底板底部X向配置 HRB400级钢筋,直径16mm,间 距200mm; Y向配置HRB335级钢 筋,直径20mm,间距150mm; 请写出其集中标注。项目六 基来自平法施工图的识读ppt课件
1
ppt课件
2
任务1 独立基础平法施工图的识读
ppt课件
3
第一节 独立基础平法识图
• 独立基础平面注写方式
ppt课件
4
第一节 独立基础平法识图

浅基础、基坑 浅基础施工图识读

浅基础、基坑 浅基础施工图识读

三、刚性扩大浅基础的尺寸
1.基础立面尺寸
基础厚度H即为基础顶面 与底面高程之差。
基础较厚(超过1m)时,可 将基础的剖面浇(砌)筑成台阶形 。
台阶数和台阶高度按基础 总厚度和底面尺寸,视具体情 况而定
三、刚性扩大浅基础的尺寸
2.基础平面尺寸
基础平面尺寸包括基础顶面尺寸和底面尺寸。 1)基础顶面尺寸 基础顶面尺寸应大于墩台底部平面尺寸。基础顶面边缘到墩台底部 边缘的距离,称为基础的襟边宽度。襟边宽度一般不小于15~30cm。
三、刚性扩大浅基础的尺寸
2)基础底面尺寸 基础底面尺寸应大于或等于顶面尺寸,但基础底面最大尺寸要受 到刚性角的限制。
识读施工图
识读施工图回答问题
1.基础的类型 2.基础顶面的长宽、基础底面的长宽、高 3.1号墩基础顶、底的高程? 4.基础的襟边宽度、扩展角分别是多少。 5.2、3号基础的持力层是什么? 6.1号墩柱子直径? 7.2号墩柱子的高度? 8.0号桥台的持力层?
02
浅基础施工图识读
学习目标
1.了解浅基础的常用类型及适用条件; 2.掌握浅基础的构造特点及设计要求。
一、浅基础的类型及适用条件
根据受力条件及构造不同,天然地基浅基础可分为刚性基础和柔性基础。
二、浅基础的结构形式 1.刚性扩大浅基础
2.单独和联合基础
Байду номын сангаас 二、浅基础的结构形式 3.条形基础
二、浅基础的结构形式 4.筏板和箱形基础

基础施工图识读—基础平面图的图示内容与方法

基础施工图识读—基础平面图的图示内容与方法
施工注意事项等
➢ 基础平面图应注出与建筑平面图相一致的定位轴线编号和轴线尺寸。 ➢ 用粗实线表示剖切到的基础墙身线,用中实线表示基础底面轮廓线,
剖到的钢筋混凝土柱断面要涂黑表示。 ➢ 绘图常用比例为1:100,1:150或1:200。
基础平面图的图示内容与方法
(三)基础平面图的尺寸标注 : 基础平面图的尺寸标注分内部尺寸和外部尺寸两部分。
钢结构建筑识图与绘图
基础平面图的 图示内容与方法
基础平面图的图示内容与方法
(一) 基础平面图的形成:
基础平面图是假想用一水平剖切平面,沿建筑底层地面(即 ±0.000)将其剖开,移去剖切面以上的建筑物并假想基础未回填土前 所作的水平投影。
基础平面图的图示内容与方法
(一) 基础平面图的基本规定:
➢ 在基础平面图中,只画出基础墙、柱及基础底面的轮廓线,基础的 细部轮廓(如大放脚)可省略不画。
➢外部尺寸只标注定位轴线的间距和总尺寸。 ➢内部尺寸应标注各道墙的厚度、柱的断面尺寸和基础底面的宽度等。 (四)剖切符号:
凡基础宽度、墙厚、大放脚、基底标高、管沟做法不同时,均以 不同的断面图表示,所以在基础平面图中还应注出各断面图的剖切符 号及编号,以便对照查阅。Leabharlann 基础平面图的图示内容与方法
(五)基础平面图的内容: ① 图名、比例 ② 纵横向定位轴线及编号、轴线尺寸 ③ 基础墙、柱的平面布置,基础底面形状、大小及其与轴线的关系 ④ 基础梁的位置、代号 ⑤ 基础编号、基础断面图的剖切位置线及其编号 ⑥ 施工说明,即所用材料的强度等级、防潮层做法、设计依据以及

基础施工图识读 很详细PPT69页

基础施工图识读 很详细PPT69页
基础施工图识读 很详细

56、极端的法规,就是极端的不公。 ——西 塞罗 57、法律一旦成为人们的需要,人们 就不再 配享受 自由了 。—— 毕达哥 拉斯 58、法律规定的惩罚不是为了私人的 利益, 而是为 了公共 的利益 ;一部 分靠有 害的强 制,一 部分靠 榜样的 效力。 ——格 老秀斯 59、假如没有法律他们会更快乐的话 ,那么 法律作 为一件 无用之 物自己 就会消 灭。— —洛克
43、重复别人所说的话,只需要教育; 而要挑战别人所说的话,则需要头脑。—— 玛丽·佩蒂博恩·普尔
44、卓越的人一大优点是:在不利与艰 难的遭遇里百折不饶。——贝多芬
45、自己的饭量自己知道。——苏联
60、人民的幸福是至高无个的法。— —西塞 罗
பைடு நூலகம்
41、学问是异常珍贵的东西,从任何源泉吸 收都不可耻。——阿卜·日·法拉兹
42、只有在人群中间,才能认识自 己。——德国

传统基础施工图识读

传统基础施工图识读
建筑结构基础与识图
传统基础施工图识读
基础是房屋的地下承重部分,承受建筑物的全部荷载,
并传递至地基。 建筑物的上部结构形式和地质情况相应地决定了基础的
形式。常见的形式有独立基础、条形基础、片筏基础、箱形 基础、桩基础等。
基础施工图表达建筑物室内地面以下基础部分的平面
布置及详细构造。通常用基础平面布置图和基础详图来表示。
图例Leabharlann 1、基础平面图图示方法:假想在建筑物底层地面以下设置 水平剖切平面,剖切后将剖切平面下部的所有基 础构件作水平投影,所得的水平剖视图,称为基 础平面图。条基平面图 独立基础平面图
图示内容: 轴线编号及轴线尺寸; 基础平面布置及详细尺寸; 基础梁的位置、代号、编号;
基础墙上留洞的位置及洞的尺寸和洞底标高 基础详图的剖切位置及编号。
墙 下 条 形 基 础 平 面 图
独立基础平面图
2、基础详图 图示方法:用铅垂剖切面沿某位置将基础切 开所得的断面图。主要表达基础各部分的详细尺 寸和构造 图示内容:见书
图例
建筑结构基础与识图
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

3.3 基础设计总说明
设计说明一般是说明难以用图示表达的内容和易用文字 表达的内容,如材料的质量要求、施工注意事项等,由设计 人员根据具体情况编写。一般包括以下内容: (1)对地基土质情况提出注意事项和有关要求,概述地基承 载力、地下水位和持力层土质情况; (2)地基处理措施,并说明注意事项和质量要求; (3)对施工方面提出验槽、钎探等事项的设计要求; (4)垫层、砌体、混凝土、钢筋等所用材料的质量要求; (5)防潮(防水)层的位置、做法,构造柱的截面尺寸、材 料、构造,混凝土保护层厚度等。
箭头尺寸起止符号
2.尺寸数字 图样上的尺寸,应以尺寸数字为准,不得从图上直接量取。 图样上的尺寸单位,除标高及总平面以米为单位外,其他必 须以毫米为单位。 1)尺寸数字的注写方向、位置如图所示。
尺寸数字的注写方向
尺寸数字的注写位置 2)圆弧半径、圆直径、球的尺寸标注,如下图所示。
பைடு நூலகம்
(a)较小圆弧半径
管 道 弯 头 局 部 视 图
3.斜视图 将形体中不平行于任何基本投影面的部分(一般与某个基本投 影面垂直)向与其平行的新投影面进行投影得到的视图称为斜 视图,如图所示。
斜视图
4.展开视图
立面与基本投影面不平行,为展示其真实形状,可将该部分 立面展开到与基本投影面平行的位置,然后再投影得到的投影 图称为展开视图。如图所示。
基础的形式很多,主要分为深基础和浅基础两大类。深基 础,目前用的最多的是桩基;浅基础又分为刚性基础和柔性基础, 常用基础类型有砖基础、墙下钢筋混凝土条形基础、柱下钢筋混 凝土独立基础、柱下十字交叉基础、筏板基础、箱型基础等。 基础的形式一般取决于它的上部承重结构的形式,若上部 由墙来承重,则下部一般为条形基础,如图一;若上部由柱子来 承重,则下部一般为独立基础,如图二;若上部由框架来承重, 则下部为地基梁框架基础,如图三;常见的基础形式还有桩基础 等,如图四。
2.绘图所用的比例,应根据图样的用途与被绘对象的复杂程 度,从表1.9中或表1.10中选用。
表1.9 绘图所用的比例
表1.10 结构绘图的比例
五 尺寸标注 1.尺寸标注的组成
图样上的尺寸,包括尺寸线、尺寸界线、尺寸起止符号和尺寸 数字四个组成部分,如下图所示。
尺寸的组成
图样本身的任何图线均不得用作尺寸线。半径、直径、角度 与弧长的尺寸起止符号,宜用箭头表示,如图所示。
3.标题栏与会签栏
A0~A3横式幅面
A0~A3立式幅面
A4立式幅面
2)标题栏应按下图所示,根据工程需要选择确定其尺寸、格式 及分区。
3)会签栏应按下图格式绘制,其尺寸应为100mm×20mm, 不需会签的图纸可不设会签栏。
二 图线
1.每个图样,应根据复杂程度与比例大小,先选定基本线宽b, 再选用表1.3中相应的线宽组。 表1.3 线宽组(mm)
3 基础施工图识读
3.1 基础平面图的识读 3.2 基础详图的识读 3.3 基础设计总说明 3.4 基础施工图阅读要点 本章小结
预备知识 建筑制图标准的基本规定
一 图纸幅面 1.图纸幅面及图框尺寸,应符合表1.1的规定。 表1.1 幅面及图框尺寸(mm) 幅面代 号 尺寸代 号 b×l c α
A0
(2)基础边线 (3)基础墙线、柱边线 (4)基础梁 (5)剖切符号 (6)地沟及孔洞
3.2 基础详图的识读
3.2.1 基础详图的产生 基础详图是对基顶以下部分进行剖切,画出沿投射方 向看到的部分,被剖切到部分的轮廓线用粗实线绘制,剖 切面没有切到、但沿投射方向可以看到的部分,用中实线 绘制,这样就得到了基础详图,即基础剖面图。 基础剖面图详细表示出基础的位置、形状、尺寸、与 轴线的关系、基础标高、材料及其它构造做法,不同做法 的基础都应画出详图。
柱下独立基础立体图
基础详图
某单位职工宿舍基础平面图
某单位职工宿舍基础平面图(立体图)
附图一:条形基础详图和平面布置图
条形基础 砌体结构一般多以墙承受上部传递的荷载,因此基础随 墙砌成条形,称条形基础。条形基础下部宽,后逐级收缩, 形成台阶形,称大放脚。大放脚的下部一般是灰土垫层或 混凝土垫层,便于上部荷载均匀传递给地基,大放脚上部 为基础墙,基础墙的宽度同上部墙体,在上部墙体 ±0.000以下一定位置通常做一道防潮层,防止地下水因 砖的毛细作用而渗入地面以上墙体。 1.基础平面图的形成 基础平面图是表示基槽未回填土时基础平面布置的图样。 如图2—8所示,它的形成是假想用一水平剖切平面沿基础 墙顶部削切后所绘的水平投影图。
将上图中的J-1基础选出绘成详图。该详图由平面图和断面图 组成,它全面反映了柱子基础的构造,见下图。
A-A
J-1柱基础详图 把剖面图和平面图结合起来看,就可以了解整个柱子 基础的全貌了。
实例2——框架结构房屋基础施工图 下图为某宿舍楼的钢筋混凝土柱下独立基础平面图和基础配筋图。
柱下独立基础平面图 JC1 1:20
4.图纸的图框和标题栏线,可采用表1.6的线宽。
表1.6 图框线、标题栏线的宽度(mm)
幅面代号
图框线
标题栏 外框线 0.7 0.7
标题栏分格线、会签栏 线 0.35 0.35
A0、A1 A2、A3、A4
1.4 1.0
5.图线不得与文字、数字或符号重叠、混淆,不可避免时,应首 先保证文字等的清晰。 三 字体 1.图样及说明中的汉字,宜采用长仿宋体,宽度与高度的关系应 符合表1.7的规定。大标题、图册封面、地形图等的汉字,也可 书写成其他字体,但应易于辨认。 表1.7 长仿宋体字高宽关系(mm)
线宽 比 b 0.5b 0.25b 2.0 1.0 0.5 1.4 0.7 0.35 线宽组 1.0 0.5 0.25 0.7 0.35 0.18 0.5 0.25 — 0.35 0.18 —
2.工程建设制图,应选用表1.4所示的图线。
表1.4 图线
3.建筑结构专业制图,应选用表1.5所示的图线。 表1.5 结构制图图线
(3)标注
•基础详图中须标注基础各部分的详细尺寸及室内外标高、 基础底面标高等。当尺寸数字与图例线重叠时,则图例 线应断开,保证尺寸数字的清晰完整。
3.2.3 基础详图图示内容及其识读
(1)轴线
•基础详图中的轴线,表明基础各部分的相对位置,如基 础、基础墙、基础圈梁与轴线的关系。 (2)基础材料 (3)防潮层 (4)基础圈梁、基础梁 (5)基础标高及尺寸 (6)基础配筋
(1) 定位轴线的编号顺序
(2) 定位轴线的分区编号
附加定位轴线的编号如图下图所示:
(a)两根轴线间的附加轴线 (b)1号轴线或A号轴线之前的附加轴线 附加定位轴线的编号
详图轴线编号如下图所示:
(a)用于2根轴线时 (b)用于3根或3根以上轴线时 (c)用于3根以上轴线连续编号时
基础平面的轴线位置及轴线编号与建筑平面图相同, 尺寸一般只标注两道,即开间、进深等各轴线间的尺寸和 首尾轴线间的总尺寸。如附图一基础平面图所示轴线尺寸。
(b)较大圆弧半径
(c)圆直径
(d)球
圆弧半径、圆直径、球的尺寸标注图示
六 视图 建筑工程制图中,视图是用来表达建筑形体外部结构形状的。 房屋建筑的视图,应按正投影法绘制。 1.基本视图
形体的六个基本视图,如图所示。六个基本视图仍然保持 “长对正、高平齐、宽相等”的投影特征。
基本视图
2.局部视图 将形体的某个局部向基本投影面进行投影,所得到的视图称为 局部视图,如图所示。
字高 字宽
20 14
14 10
10 7
7 5
5 3.5
3.5 2.5
2.拉丁字母、阿拉伯数字与罗马数字的书写与排列,应符合表 1.8的规定.字高应不小于2.5mm。 表1.8 拉丁字母、阿拉伯数字与罗马数字书写规则(mm)
书写格式 大写字母高度
小写字母高度(上下均无延伸) 小写字母伸出的头部或尾部 笔画宽度 字母间距 上下行基准线最小间距 词间距

3.1.2 基础平面图的一般要求
(1)绘制比例
•基础平面图的比例一般与建筑平面图的比例相同。一般 采用1:100或1:150. (2)轴线 •基础平面图的定位轴线一般与建筑平面图的定位轴线相 同,若还有新的定位轴线应编制为副轴线,并确定主、副 轴线的位置关系。 如附图一所示。 (3)主要内容 •基础平面图中应画出基础顶面的墙、柱轮廓线。如附图 一所示。
一般字体 h
7:10(h) 3:10(h) 1:10(h) 2:10(h) 15:10(h) 6:10(h)
窄字体 h
10:14(h) 4:14(h) 1:14(h) 2:14(h) 21:14(h) 6:14(h)
四 比例 1.图样的比例,应为图形与实物相对应的线性尺寸之比。比 例的大小,是指其比值的大小,如1:50大于1:100。
图一:条形基础示意图
图二:独立基础示意图
图三:地基梁框架基础示意图
图四:桩基础示意图
3.1 基础平面图的识读
3.1.1 基础平面图的产生 • 假想用一个水平剖切平面沿建筑底层地面下一 点剖切建筑,将剖切平面上面的部分去掉,并移去 回填土所得到的水平投影图,称为基础平面图 基础平面图主要表达基础的平面位置、形式及 其种类,是基础施工时定位、放线、开挖基坑的依 据。
A1
A2
A3
A4
841×11 594×84 420×59 297×42 210×29 89 1 4 0 7 10 25 5
2.图纸的短边一般不应加长,长边可加长,但应符合表1.2的规定。
表1.2 图纸长边加长尺寸(mm)
幅面尺寸 长边尺寸 A0 1189 A1 841 A2
A3
594
420
长边加长后尺寸 1635 1783 1932 2080 2230 2378 1051 1261 1471 1682 1892 2102 743 891 1041 1189 1338 1486 1635 1783 1932 2080 630 841 1051 1261 1471 1682 1892
