轴承钢的热处理工艺及参数和发展
轴承钢热处理工艺流程
轴承钢热处理工艺流程
轴承钢热处理工艺流程主要包括预先热处理和最终热处理两个步骤。
预先热处理包括正火和球化退火。
正火是通过将工件加热至适宜的温度后在空气中冷却，以细化材料晶粒，均匀化组织，消除应力，降低硬度，改善切削加工性能。
球化退火则是通过将工件加热至略低于Ac1点温度，保温一段时间后缓慢冷却，使钢的碳化物球化，降低硬度，改善切削性能。
最终热处理则是根据不同的使用要求，选择不同的热处理方式。
常用的热处理方式有淬火、回火、表面淬火等。
淬火是将工件加热至Ac3或Ac1点以上某一温度，保持一定时间后快速冷却，使钢的奥氏体转变为马氏体，提高硬度和耐磨性。
回火则是将淬火后的工件加热至某一温度，保温一段时间后缓慢冷却，以消除内应力，稳定组织，提高韧性。
表面淬火则是通过将工件表面快速加热至淬火温度，然后迅速冷却，使工件表面硬化，而内部保持韧性。
在轴承钢的热处理过程中，应注意控制加热温度、保温时间、冷却速度等工艺参数，以保证工件的性能和精度。
同时，为避免氧化和脱碳等表面缺陷，通常在加热过程中进行保护处理。
轴承热处理、滚动体专用设备研发成果及发展趋势
，
舟电炉有限公司近年来在传统等温
球化退火炉基础上开发研制的轴承
锻件退火专用设备 ，是一 种适 用于
了滚动体成品质量 此外， 相关技术也越来越受到人们的重视， 随着对产 品精度要求的不断提高 已研发出新一代磨具磨料， 如钢球研磨板、 研磨
。
，
液
、
轴承行业大批量连续生产的新型退
火炉。
树脂砂轮、滚子外径超精油石、切削液等。 因此 通过 六五 ”及 ｔ ・ ｔ ，期间广大科技人 员的共 同努力 ， 国 十五 ， 我
， ，
已基本具备定一个水平的成套轴承滚动体的制造技术和相应的工艺装备
３国内 ． 外轴承热处理专用设
而且有的 设备在精度和性能方面已 达到或接近国 业发达国 外工 家同 类产品
备发展趋势
（） １国内轴承热处理专用设备发
水平。
２ 滚动体专用设备、 仪器改进和研发成果
．
展趋势 发展和应用贝氏体等温淬 火工艺装备；轴承采用贝氏体等温
基础上，国内已开发研制成功可控
气氛网带炉生产线和可控气氛铸链
炉生产线，并 已系列化生产。目前 中小型轴承套圈的新增热处理装备
基本都是采用这两种生产线，其工 艺和质量水平与国外先进水平相当。 随着技术改造的持续进行，它们将
பைடு நூலகம்
逐步取代原有的输送带炉生产线、
震底炉生产线、 箱式炉等落后炉型。
靠性 。
：嘉
钢 动 机 改 传 开 料 ，闭筒 、 球 冷 系 变 统 式 方采 式 切 自墩 列 了 的 切 式 套
钳送料 、 上冲模座 与机 身固定 ，与 主滑块 分离 、 自动强迫润滑 、 封ｌ 全 全 羽
国内外轴承钢的现状与发展趋势

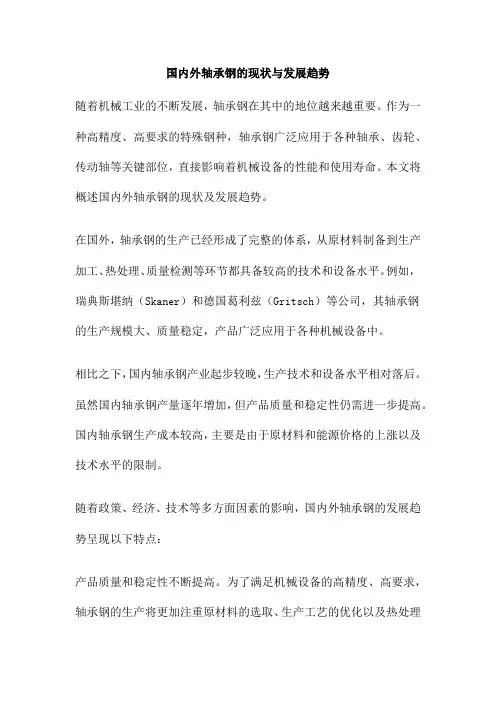

国内外轴承钢的现状与发展趋势随着机械工业的不断发展，轴承钢在其中的地位越来越重要。
作为一种高精度、高要求的特殊钢种，轴承钢广泛应用于各种轴承、齿轮、传动轴等关键部位，直接影响着机械设备的性能和使用寿命。
本文将概述国内外轴承钢的现状及发展趋势。
在国外，轴承钢的生产已经形成了完整的体系，从原材料制备到生产加工、热处理、质量检测等环节都具备较高的技术和设备水平。
例如，瑞典斯堪纳（Skaner）和德国葛利兹（Gritsch）等公司，其轴承钢的生产规模大、质量稳定，产品广泛应用于各种机械设备中。
相比之下，国内轴承钢产业起步较晚，生产技术和设备水平相对落后。
虽然国内轴承钢产量逐年增加，但产品质量和稳定性仍需进一步提高。
国内轴承钢生产成本较高，主要是由于原材料和能源价格的上涨以及技术水平的限制。
随着政策、经济、技术等多方面因素的影响，国内外轴承钢的发展趋势呈现以下特点：产品质量和稳定性不断提高。
为了满足机械设备的高精度、高要求，轴承钢的生产将更加注重原材料的选取、生产工艺的优化以及热处理技术的提升。
通过引进先进的生产设备和工艺技术，提高轴承钢产品的质量和稳定性。
生产成本降低。
为了提高轴承钢的市场竞争力，降低生产成本成为关键。
通过提高生产设备的利用率、优化原材料的采购渠道以及强化生产管理等措施，降低轴承钢的生产成本。
多元化的应用领域。
随着机械工业的发展，轴承钢的应用领域将越来越广泛。
除了传统的轴承、齿轮、传动轴等部位，轴承钢还将应用于航空航天、高速列车、石油化工等领域。
这些领域对轴承钢的性能和质量要求更高，将进一步促进轴承钢技术的发展。
环保和节能。
随着全球环保意识的提高，轴承钢的生产将更加注重环保和节能。
采用绿色生产工艺、降低能源消耗、减少废弃物排放等措施，实现轴承钢生产的可持续发展。
轴承钢作为机械工业的关键材料，其生产技术和产品质量直接关系到机械设备的性能和使用寿命。
目前，国外轴承钢的生产已经具备较高的技术和设备水平，而国内轴承钢产业仍有较大的发展空间。
轴承钢的生产与发展
引入人工智能、大数据等先进技术，实现轴承钢生产过程的自动化 、智能化，提高生产效率和产品质量。
高性能轴承钢研发
针对高端装备领域的需求，研发具有更高强度、耐磨性、耐腐蚀性 等综合性能的新型轴承钢。
04
轴承钢的市场现状与前景
全球轴承钢市场规模与分布
规模庞大
全球轴承钢市场规模已经达到数十亿 美元，显示出这一领域的重要性和活 跃度。
通过改进热处理工艺，如控制淬火 和回火的温度和时间，轴承钢的力 学性能和尺寸稳定性得到了提升。
轴承钢的现代化生产阶段
01
先进的生产技术
现代化生产阶段采用了如电炉炼钢、连铸连轧等先进生产技术，显著提
高了轴承钢的生产效率和产品质量。
02
多元化的产品系列
随着轴承应用领域的不断拓展，轴承钢的产品系列也日益多元化，包括
高效连铸技术
通过优化连铸机的设计和 工艺参数，提高连铸坯的 拉速和质量，降低生产成 本。
控轧控冷技术
在热轧过程中，采用控轧 控冷技术可以精确控制钢 材的组织和性能，提高轴 承钢的使用寿命。
轴承钢生产的未来技术趋势
绿色环保生产技术
随着环保要求的提高，轴承钢生产将更加注重节能减排和废弃物 回收利用，实现绿色生产。
智能制造与数字化转型
在工业互联网、大数据等技术的推动下，轴承钢企业将加 快智能制造和数字化转型步伐，提高生产效率和产品质量 ，增强企业竞争力。
跨界合作与创新
面对新技术、新市场的挑战，轴承钢企业将积极寻求与其 他产业、科研机构的跨界合作与创新，共同推动轴承钢产 业的技术进步和市场拓展。
THANKS
感谢观看
环保要求提高
随着全球环保意识的提高，轴承钢的环保要求也将越来越高，推动轴 承钢产业向环保和可持续发展的方向转型。
轴承钢热处理工艺
轴承钢热处理工艺
轴承钢是一种在机械制造和工程领域广泛应用的特种钢。
其在使用过程中要承受较大
的负荷和摩擦，需要具有较高的耐磨性和强度。
为了提高轴承钢的性能，往往需要对其进
行热处理。
下面就轴承钢热处理工艺进行简要介绍。
1. 热处理的基本原理
热处理是通过控制材料的加热和冷却过程来改变其组织和性能的工艺。
在热处理过程中，过高的温度和长时间的加热可以引起晶粒长大，从而影响材料的性能。
而过快的冷却
也会造成应力集中和材料的破裂。
因此，适当的热处理工艺可以在保证材料性能的前提下，提高其硬度、强度、韧性等性能指标。
轴承钢一般采用调质工艺。
具体的流程包括：
（1）预加热：将料坯放入炉中进行加热，使其达到均匀的温度。
（2）淬火：将加热均匀的材料放入油槽中进行淬火。
在淬火过程中，要保证淬火介质的温度和浸泡时间的准确控制，以获得所需的硬度。
（3）中间回火：在淬火之后进行中间回火，将材料回火至预设硬度。
在回火过程中，控制回火温度和时间，以提高材料的韧性和耐磨性。
（4）终点回火：在中间回火之后，再进行一次终点回火，以进一步提高材料的稳定性和韧性。
3. 热处理工艺的注意事项
（1）进入炉前要注意调整料坯的温度，以防止温度过高或过低。
（2）淬火时要控制淬火温度和时间，以获得所需的硬度。
（3）回火时要根据不同的要求选择适当的回火温度和时间，以提高材料的韧性和耐磨性。
（4）热处理过程中要注意防止应力集中和变形，尤其是对于板材和长材，要进行合理的加固和支撑。
gcr15轴承钢球的热处理工艺及质量控制
gcr15轴承钢球的热处理工艺及质量控制GCr15轴承钢球作为高精度轴承中常用的材料之一，其性能要求十分高。
热处理是GCr15轴承钢球制造的重要工艺之一，其影响因素较多，合理的热处理工艺以及合格的质量控制能够保证GCr15轴承钢球的性能和质量。
GCr15轴承钢球的热处理工艺主要包括四个阶段：加热、保温、冷却和回火。
加热过程是将原材料加热至适当温度的过程，其温度参考值为810°C-850°C。
保温时间一般为60min-180min，以使钢球内部温度均匀并达到所需组织状态。
冷却过程是将钢球迅速降温至室温以下的过程，常用的冷却介质为冷水、风、油等。
回火温度一般为150°C-250°C，时长为1-2h，旨在消除加热时的应力集中和调整力学性能。
热处理过程中材料的金相组织结构十分重要。
热处理后的GCr15轴承钢球硬度与金相组织密切相关，淬火组织是指钢球经过冷却后的金相组织，其光洁度好、硬度高。
回火组织是指钢球经过回火处理后的金相组织，其硬度低、韧性好。
通过不同的加热温度、保温时间、降温速率等条件的组合，可得到不同的淬火组织状态，再通过回火工艺调整，最终得到合适的组织状态。
对于质量控制而言，热处理过程中钢球尺寸误差、硬度、光洁度等是需要重点关注的方面。
尺寸误差需要在加工前后得到精确控制。
硬度应根据不同的用途需求做出相应调整，一般要求硬度超过HRC60。
光洁度的要求较高，金相组织应平整、无裂纹、无气泡、无夹杂物等缺陷。
在质量控制过程中，可以采用金相显微镜、影像测量仪等设备对钢球组织和尺寸误差进行检测，并通过校正、调整等方式进行质量控制。
同时，对于热处理设备的维护保养也十分重要，设备的热稳定性对于热处理工艺及其效果有直接影响。
综上所述，热处理工艺与质量控制是保证GCr15轴承钢球质量和性能的重要手段。
通过适当的热处理工艺及其质量控制，可以获得适合不同用途的钢球组织状态，提高其耐磨性、耐腐蚀性和寿命。
轴承钢的热处理工艺及参数和发展
轴承钢热处理工艺参数时间：2010-06—14 08:59:46 来源：机械社区作者：时间：2010—04-19 16:29：25 来源：中国金属加工在线作者：轴承钢是质量要求很严格的钢类.目前对轴承钢提出的要求有：用户免加工和检查、提高质量、规格细化和提高尺寸精度等，而且，对这些要求的重要程度越来越高。
为满足这些要求,JFE制钢使用了各种保证产品质量和进行精加工的设备生产轴承钢.这些设备与新开发的提高质量的技术相结合，可以生产尺寸范围宽、质量高、附加值高的热处理和热轧轴承钢。
JFE轴承钢制造技术的特点是：1）表面质量精细加工和质量检查体系用对钢坯进行火焰清理和将连铸坯轧制成小型圆坯的方法,均匀去除表面瑕疵、皮下夹杂物和脱碳层。
对质量要求特别高的材料，实施钢坯扒皮作业高度清除缺陷。
为保证小型圆坯的表面质量，用自动涡流探伤仪和磁粉探伤仪进行检查；对内部缺陷，用圆坯全断面超声波探伤仪检测内部孔隙和夹杂物.2）轴承钢的精细制造技术和质量保证在线材-棒材厂,在棒材轧制线上增设线材轧制线,进行联合轧制。
对棒材和线材都采用4辊精轧机进行精轧，棒钢的尺寸精度在0.01mm以下,用户可以省略扒皮和拉拔加工。
对线材可进行自由尺寸轧制，并可以生产Φ4。
2mm的小尺寸线材。
由于把线材已经轧制到锻造的尺寸，所以用户可以省略拔丝、热处理和表面处理工序.3）提高钢的洁净度近年来,JFE制钢为了提高钢的洁净度,采用了PERM(加减压精炼）、LF(炉外精炼炉）对钢的生产工艺进行了改进。
PERM法是在转炉冶炼时，使氮、氢等气体溶解在钢中，然后,用RH炉（真空脱气)迅速减压,使钢中产生气体,利用这种气体捕捉并排除钢液中的夹杂物。
JFE制钢还在2008年新建LF炉，大大提高了夹杂物的去除能力。
采用上述工艺和设备的效果是:与原有工艺相比，夹杂物个数预测指数减少34％、夹杂物最大直径指数减少29%、夹杂物最大直径指数分布的标准偏差减少了73%。
普通轴承钢热处理知识
畸变量超过规定
退火组织不均匀，切削应力分布不匀淬火加热温度高；装炉量多，加热不均；冷却太快和不均；加热和冷却中机械碰撞
提高退火组织的均匀性,进加去应力退火工序,降低淬火加热温度;提高加热和冷却的均匀性,在热油中冷却或压模淬火,消除加热和冷却中机械碰撞等,采用上述措施后畸变量仍超过规定,可采用整形方法
采用热配碳酸钠水溶液,温度<35℃,或增加碳酸钠水溶液浓度15～20%
表面缺陷
氧化、脱碳、腐蚀抗严重
炉子密封性差：淬火前工件表面清洗不干净或有锈蚀；淬火温度或保温时间长；锻件和棒料的脱碳严重。
改进炉子密封性,淬火前工件表面清洗干净,在保护气体炉中加热或涂3～5%和不应有锈蚀,硼酸酒精,盐炉加热淬火后零件需清洗干净
普通滚动轴承
1.预备热处理
退火组织中对轴承接触疲劳寿命的影响
铬钢轴承再结晶退火加热规范
退组织检查、退火缺陷及防止办法
铬钢轴承锻件的正火工艺
铬轴承钢正火常见缺陷及防止方法
2.最终热处理
铬钢轴承的正常淬火加热温度
GCr15和GCr15SiMn钢轴承零件的淬火加热温度
GCr15和GCr15SiMn加热保温时间
各种淬火介质应用情况
轴承零件常用的淬火冷却方式与方法
轴承零件淬火后的质规范
稳定化热处理
3.感应热处理
GCr15钢制308轴承套圈感应热处理工艺
套圈在传送带式炉中加热与感应加热的经济和技术比较
感应加热与电炉加热的技术经济指标
钢球淬火加热与保温的温度和时间
1)降低淬火温度;2)按材料标准控制碳化物不均匀程度;3)提高退火质量,使退火组织为均匀细粒状珠光体
显微组织
>6～7级托氏体组织
轴承的热处理工艺步骤
轴承的热处理工艺步骤轴承热处理技能首要靠自己实习，热处理技能要联系炉型、装炉、冷却介质、工件大小、工件形状和工件技能需求等多要素有关。
不明白时，先查有关材料（比方热处理手册等），或讨教老师傅、做试验，然后再正式出产。
下面给你介绍一下热处理技能的一些基本概念，期望对你有所协助。
1、退火操作方法：将钢件加热到Ac3+30~50度或Ac1+30~50度或Ac1以下的温度（能够查阅有关材料）后，通常随炉温缓慢冷却。
意图：1.下降硬度，进步塑性，改进切削加工与压力加工功能；2.细化晶粒，改进力学功能，为下一步工序做准备；3.消除冷、热加工所发生的内应力。
运用关键：1.适用于合金布局钢、碳素东西钢、合金东西钢、高速钢的锻件、焊接件以及供给状况不合格的原材料；2.通常在毛坯状况进行退火。
2、正火操作方法：将钢件加热到Ac3或Accm 以上30~50度，保温后以稍大于退火的冷却速度冷却。
意图：1.下降硬度，进步塑性，改进切削加工与压力加工功能；2.细化晶粒，改进力学功能，为下一步工序做准备；3.消除冷、热加工所发生的内应力。
运用关键：正火通常作为锻件、焊接件以及渗碳零件的预先热处理工序。
关于功能需求不高的低碳的和中碳的碳素布局钢及低合金钢件，也可作为最终热处理。
关于通常中、高合金钢，空冷可致使彻底或部分淬火，因而不能作为最终热处理工序。
3、淬火操作方法：将钢件加热到相变温度Ac3或Ac1以上，保温一段时刻，然后在水、硝盐、油、或空气中疾速冷却。
意图：淬火通常是为了得到高硬度的马氏体安排，有时对某些高合金钢（如不锈钢、耐磨钢）淬火时，则是为了得到单一均匀的奥氏体安排，以进步耐磨性和耐蚀性。
运用关键：1.通常用于含碳量大于百分之零点三的碳钢和合金钢；2.淬火能充分发挥钢的强度和耐磨性潜力，但一起会构成很大的内应力，下降钢的塑性和冲击韧度，故要进行回火以得到较好的归纳力学功能。
4、回火操作方法：将淬火后的钢件从头加热到Ac1以下某一温度，经保温后，于空气或油、热水、水中冷却。
轴承零件热处理
快冷 炉冷至650℃后出炉
2~5
2~4 时间/h
4.4.4 快速退火
温度/℃
900~910 780±10
30~50 min 正火
2~2.5 退火
冷却 60~90℃/h 至650℃
时间/h
五、套圈的淬火
5.1
淬火的含义 将钢加热到临界点A”c1~AcM之间某一温度， 保温一段时间，然后快速(大于临界速度)冷却 下来的热处理过程叫淬火。
总之，通过热处理改变珠光体中碳化物的形状、粗细和分布，
可以控制钢的强度和硬度，在相同的抗拉强度下，球状的珠 光体比片状的疲劳强度有所提高。
2.5 马氏体——C在α －Fe中的过饱和固溶体，
体心正方晶体。 马氏体最主要的特征就是高硬度、高强度， 其硬度随着马氏体中碳含量的增加而升高， 当碳含量达到0.6%时，淬火钢的硬度接近最 大值，但塑性和韧性却明显下降。
825~ 830
830~ 835
835~ 840
840~ 845
保温时间 min
5~7
6~8
7~10
9~12
11~1 5
14~1 6
16~1 8
18~2 0
20~2 4
24~26
5.6淬火加热时间的计算
在淬火温度范围内，还要根据具体工艺条件来确定
具体的温度和时间，淬火加热时间的计算见下式：
t= a√ s
900~920 880~910
890~900 870~890
3.4 正火工艺的其它工艺要求
1) 正火的保温时间为30~50min；
2) 薄壁锻件，散开空冷或吹风冷却即可； 3) 壁厚较厚的锻件，需采用喷雾、浸油或浸
乳化液等手段快速冷却； 4) 不论何种冷却方法，冷速必须≥50℃/min。
轴承钢的热处理工艺
轴承钢的热处理工艺轴承钢是一种高碳、高铬的合金钢，因其具有高硬度、高耐磨性和良好的耐疲劳性能，广泛应用于制造各种轴承、齿轮等机械零件。
热处理是轴承钢加工过程中的重要环节，通过合理的热处理工艺，可以显著提高轴承钢的性能，延长使用寿命。
本文将介绍轴承钢的热处理工艺。
一、预热处理预热处理是轴承钢热处理的第一步，其目的是消除材料内部的应力，提高材料的稳定性。
预热处理主要包括以下步骤：1.退火：将轴承钢加热到750℃左右，保温一段时间后缓慢冷却至室温。
退火可以消除材料内部的应力，改善材料的塑性和韧性。
2.球化退火：将轴承钢加热到780℃左右，保温一段时间后缓慢冷却至室温。
球化退火可以使钢中的碳化物呈球状分布，提高材料的耐磨性和韧性。
二、淬火处理淬火处理是轴承钢热处理的关键步骤，其目的是提高材料的硬度和耐磨性。
淬火处理主要包括以下步骤：1.加热：将轴承钢加热到奥氏体化温度（通常为850℃左右），保温一段时间，使钢完全奥氏体化。
2.冷却：将钢快速冷却至室温，通常采用油淬或水淬的方式。
油淬是将钢在淬火油中快速冷却，水淬是将钢在水中快速冷却。
淬火可以使钢中的奥氏体转变为马氏体，提高材料的硬度和耐磨性。
三、回火处理回火处理是轴承钢热处理的最后一步，其目的是调整材料的性能，提高其稳定性和韧性。
回火处理主要包括以下步骤：1.加热：将淬火后的轴承钢加热到回火温度（通常为150℃-650℃之间），保温一段时间。
回火温度的选择取决于所需的材料性能。
2.冷却：将加热后的轴承钢缓慢冷却至室温。
回火可以使钢中的马氏体转变为回火组织，降低材料的内应力，提高其稳定性和韧性。
根据不同的使用要求，可以选择不同的回火温度和时间，以获得所需的材料性能。
例如，低温回火可以提高材料的韧性和抗腐蚀性；高温回火可以提高材料的硬度和耐磨性。
总之，轴承钢的热处理工艺是提高其性能的关键环节。
通过合理的预热处理、淬火处理和回火处理，可以显著提高轴承钢的硬度和耐磨性，延长使用寿命。
轴承钢淬火工艺
轴承钢淬火工艺轴承钢淬火是一种重要的热处理工艺，通过对轴承钢进行淬火处理，可以显著提高其硬度和耐磨性，从而增强轴承的使用寿命和性能。
在实际生产中，轴承钢淬火工艺的控制和优化对于确保轴承质量和性能至关重要。
本文将就轴承钢淬火工艺的原理、工艺参数控制和优化等方面进行探讨。
一、轴承钢淬火工艺原理轴承钢淬火是通过将轴承钢加热至适当温度后迅速冷却的热处理过程。
在加热阶段，轴承钢的晶粒逐渐长大，晶界变得清晰，同时也会出现一些溶解的碳化物。
在快速冷却的过程中，晶粒会被锁定，并形成新的组织结构，从而提高轴承钢的硬度和强度。
此外，淬火还可以使碳化物重新析出，进一步提高硬度和耐磨性。
二、轴承钢淬火工艺参数控制在进行轴承钢淬火时，需要控制多个工艺参数，包括加热温度、保温时间、淬火介质和冷却速度等。
首先是加热温度，加热温度的选择应根据轴承钢的成分和组织结构来确定，一般应控制在临界温度以上50~100℃。
保温时间一般取决于轴承钢的尺寸和要求的淬火效果，通常为15~30分钟。
淬火介质通常采用水、油或气体，不同的介质会对淬火效果产生影响。
冷却速度的选择也很重要，过快的冷却速度可能导致内部应力过大，从而影响轴承钢的性能。
三、轴承钢淬火工艺优化为了获得更好的淬火效果，可以对轴承钢淬火工艺进行优化。
首先是选择合适的淬火介质，不同的介质对淬火效果有显著影响。
其次是控制冷却速度，可以通过调整冷却速度来控制淬火组织的形成，进而影响轴承钢的硬度和强度。
此外，还可以通过改变加热温度和保温时间来优化淬火工艺，以获得更好的淬火效果。
总的来说，轴承钢淬火工艺是一项重要的热处理工艺，对于提高轴承钢的硬度和耐磨性至关重要。
在实际生产中，合理控制和优化轴承钢淬火工艺可以有效提高轴承的使用寿命和性能。
希望本文对轴承钢淬火工艺有所帮助，谢谢阅读。
滚动轴承钢的热处理工艺
滚动轴承钢的热处理工艺滚动轴承钢的热处理工艺引言•热处理是滚动轴承钢生产过程中的重要步骤之一。
•通过适当的热处理工艺可以提高滚动轴承钢的硬度、强度和耐磨性能。
热处理的目的•提高滚动轴承钢的材料性能。
•优化材料内部晶体结构。
热处理方法1. 针对碳钢滚动轴承钢的热处理方法•碳钢滚动轴承钢主要通过淬火和回火来提高其硬度和强度。
•淬火温度和保温时间的选择对材料性能具有重要影响。
2. 针对不锈钢滚动轴承钢的热处理方法•不锈钢滚动轴承钢一般通过固溶处理和时效处理来提高其性能。
•固溶处理可以提高材料的耐腐蚀性，而时效处理可以提高材料的强度和硬度。
热处理工艺参数的选择•温度：热处理温度的选择要根据滚动轴承钢的材料成分和应用需求来确定。
•时间：保温时间对材料的相变和组织形成有重要影响，需要根据具体材料进行优化选择。
热处理设备与工艺控制•热处理设备应具备稳定的温度控制和加热均匀性。
•工艺控制要对温度、时间和冷却速率进行准确控制。
结论•滚动轴承钢的热处理工艺对其性能有重要影响。
•不同类型的滚动轴承钢需要采用不同的热处理方法。
•热处理工艺参数的选择和工艺控制对材料性能的优化具有重要作用。
以上是关于滚动轴承钢的热处理工艺的简要介绍，希望对读者有所帮助。
热处理工艺的影响因素•材料成分：滚动轴承钢种类和合金元素含量对热处理工艺有影响。
•热处理温度：温度的选择会影响材料的淬火效果和晶体结构。
•热处理时间：保温时间的长短会影响材料的相变和晶粒的成长。
淬火工艺的实施步骤1.加热：将滚动轴承钢加热至适当温度，使其达到相应的晶体状态。
2.隔离保温：将加热后的材料保持在该温度下一段时间，以确保晶粒得以重新组合。
3.快速冷却：迅速将材料从高温状态冷却至室温，通过冷却介质的选择和速度的控制来控制晶粒的结构。
回火工艺的实施步骤1.加热：将经过淬火处理的材料加热至适当的温度，通常要低于淬火温度。
2.保温：在合适温度下保持一段时间，使材料中的应力消除并实现组织调整。
轴承钢的热处理
轴承钢的热处理
轴承钢是用于制造轴承零件的一种特殊钢材，具有高强度、高硬度和良好的耐磨性能。
对于工艺，是非常重要的工艺环节，直接影响到轴承零件的性能和使用寿命。
轴承钢的热处理主要包括回火、淬火、正火等工艺。
在制造轴承零件时，必须根据不同的要求和工件的结构，选择适当的热处理工艺。
下面介绍一下轴承钢的热处理工艺及其影响。
回火是热处理工艺的一种，主要是通过加热和保温，使材料内部的应力得以释放，晶粒尺寸适当调整，提高材料的韧性和耐磨性。
回火工艺中，需要根据具体情况选择适当的回火温度和时间，以及冷却方式，以保证材料的性能。
淬火是轴承钢热处理工艺中的一种重要工艺，通过将材料加热至适当的温度后急冷，使其快速冷却，使组织变质，提高硬度和强度。
淬火工艺对材料性能的影响很大，需要根据具体要求选择适当的淬火温度和时间，以及冷却介质。
正火是轴承钢热处理中的另一种重要工艺，通过加热材料至适当的温度后保温，使组织发生调整，提高材料的韧性和强度。
正火工艺也需根据要求选择适当的温度和时间，以及冷却方式。
除了以上几种热处理工艺外，还有一些特殊的热处理方法，如表面强化热处理、渗碳热处理等，这些方法可以进一步提高轴承钢的性能，延长使用寿命。
总的来说，轴承钢的热处理对于提高材料的性能和使用寿命至关重要。
在制造轴承零件时，必须根据具体要求和工件的结构选择适当的热处理工艺，确保材料具有理想的性能，满足使用要求。
同时，在热处理过程中，需要严格控制各项参数，确保热处理效果达到最佳。
只有这样，才能保证轴承钢的质量和可靠性，真正发挥轴承零件的作用。
GCr15轴承钢的热处理工艺设计
热处理工艺课程设计说明书课程名称：金属热处理工艺学设计题目：GCr15轴承钢的热处理工艺设计院系：机械工程学院班级：材料成型及控制工程 XXXX 学号： 0 9 1 1 0 1 1 00学生姓名： idealwang指导教师：黄老师热处理工艺课程设计任务书目录1 热处理工艺课程设计的目的 --------------------42 零件的技术要求及选材 ------------------------4 2.1工作条件和技术要求 -------------------------4 2.2材料的选择 ---------------------------------52.3化学成分及合金元素的作用 -------------------63 热处理工艺课程设计的内容及步骤 ---------------7 3.1相变点的确定 ----------------------------------7 3.2热处理工艺 ----------------------------------8 3.2.1工艺流程-------------------------8 3.2.2热处理工艺参数的制定-------------10 3.2.3处理工艺卡片填写---------------------12 3.2.4作过程中的注意事项 ------------------------------12 3.3家具的设计或者选用及零件的摆布------------------------13 3.4热处理设备的选择-----------------------16 3.5组织特点和性能的分析 ------------------------------16 4总结---------------------------------------------215 收获和体会 ---------------------------------236 参考文献 -----------------------------------237 附表 1 热处理工艺卡 -------------------------25§1 热处理工艺课程设计的目的热处理工艺课程设计是高等学校金属材料工程专业一次专业课设计练习，是热处理原理与工艺课程的最后一个教学环节。
高碳铬轴承钢的热处理
高碳铬轴承钢的热处理中国热加工网2004-5-131、高碳铬轴承钢的球化退火是为了获得铁素体基体上均匀分布着细、小、匀、圆的碳化物颗粒的组织，为以后的冷加工及最终的淬回火作组织准备。
传统的球化退火工艺是在略高于Ac1的温度（如GCr15为780~810℃）保温后随炉缓慢冷却（25℃/h）至650℃以下出炉空冷。
该工艺热处理时间长（20h以上），且退火后碳化物的颗粒不均匀，影响以后的冷加工及最终的淬回火组织和性能。
之后，根据过冷奥氏体的转变特点，开发等温球化退火工艺：在加热后快冷至Ar1以下某一温度范围内（690~720℃）进行等温，在等温过程中完成奥氏体向铁素体和碳化物的转变，转变完成后可直接出炉空冷。
该工艺的优点是节省热处理时间（整个工艺约12~18h），处理后的组织中碳化物细小均匀。
另一种节省时间的工艺是重复球化退火：第一次加热到810℃后冷却至650℃，再加热到790℃后冷却到650℃出炉空冷。
该工艺虽可节省一定的时间，但工艺操作较繁。
2、常规马氏体淬回火的组织与性能近20年来，常规的高碳铬轴承钢的马氏体淬回火工艺的发展主要分两个方面：一方面是开展淬回火工艺参数对组织和性能的影响，如淬回火过程中的组织转变、残余奥氏体的分解、淬回火后的韧性与疲劳性能等[2~10]；另一方面是淬回火的工艺性能，如淬火条件对尺寸和变形的影响、尺寸稳定性等。
常规马氏体淬火后的组织为马氏体、残余奥氏体和未溶（残留）碳化物组成。
其中，马氏体的组织形态又可分为两类：在金相显微镜下（放大倍数一般低于1000倍），马氏体可分为板条状马氏体和片状马氏体两类典型组织，一般淬火后为板条和片状马氏体的混合组织，或称介于二者之间的中间形态—枣核状马氏体（轴承行业上所谓的隐晶马氏体、结晶马氏体）；在高倍电镜下，其亚结构可分为位错缠结和孪晶。
其具体的组织形态主要取决于基体的碳含量，奥氏体温度越高，原始组织越不稳定，则奥氏体基体的碳含量越高，淬后组织中残余奥氏体越多，片状马氏体越多，尺寸越大，亚结构中孪晶的比例越大，且易形成淬火显微裂纹。
轴承钢的热处理方法
轴承钢的锻造及热处理工艺轴承钢全名叫滚动轴承钢，具有高的抗压强度与疲劳极限，高硬度，高耐磨性及一定韧性，淬透性好，对硫和磷控制极严，是一种高级优质钢，可做冷做摸具钢。
比重：7.81(一)轴承钢锻造温度(1)始锻温度：1150(1120)终缎温度：850(800)度。
(2)锻造前清除表面缺陷，尽量预热后在快速加热。
(3)温加工时，应避免200~400度的蓝脆区。
热加工时，应避免进入高温脆区(大于1250)。
应尽量避免进入热脆区(800~~950度)。
今日焦点：(二)锻后热处理(1)锻后————预先热处理(球化退火)————最终热处理(淬火+低温回火)(2)球化退火目的：降低硬度，便于加工，为淬火做准备。
球化退火过程：加热到750~~770度，保温一定时间，在缓慢冷却到600度以下空冷。
(3)各种轴承钢淬火+低温回火及硬度表钢号淬火温度及淬火介质低温回火硬度HRCGCr6 800~820 水或油150~170 62~64GCr9 800~830 水或油150~170 62~64GCr9SiMn 810~820 水或油150~160 62~64GCr15 820~846 油150~160 62~64 GCr15SiMn 800~840 油150~170 62~64(三)淬火及淬火介质(1)淬火颜色(经验) 白色最硬而脆，黄色硬而韧，兰色软而韧。
(2) 淬火介质 A 水：一般温度不超过40度，不得有油，肥皂等杂质。
B 盐及碱的水溶液：水中加百分之5~10的盐或碱。
盐溶液冷却速度是水的十倍，硬度高而均匀，但组织应力大，有一定的锈蚀作用。
温度小于60度。
碱溶液(苛性纳水溶液)腐蚀性大，适应范围小。
C 油：包括机油，锭子油，变压器油，柴油等。
可减小变形与开裂。
不适用碳钢。
油温度：在60~~80度，最高不超过100~120度。
(四)回火温度轴承钢采用低温回火。
温度：150~250度。
可在保持高硬度和高耐磨性的前提下，降低内应力和脆性，以免使用时崩裂或过早损坏。
轴承零件的热处理
2、加热910~920℃,保温1.5~2h
RJT-1100联合 双室式推杆电炉
大批量、大型及壁厚工件 两个加热室，第一个用于正火、第二个用于退火
四、套圈的退火
4.1 退火的含义 把钢加热到下临界点A’C1以上或略低于
轴承套圈热处理 工艺及设备简介
轴承套圈热处理工序有： 正火、 退火、 淬火、 回火、 附加回火、 各道工序对轴承套圈性能的影响不同，下面
分别介绍。
三、套圈的正火
3.1正火的含义 将钢加热到奥氏体化温度以上30~50℃，保
温一定的时间，使其组织完全奥氏体化，然 后使用空冷或者吹风冷、喷雾冷等手段，以 获得细片状珠光体或索氏体组织的热处理过 程，叫正火。 铬轴承钢的温度在800~900 ℃之间。
上料区
淬火炉
输送带
清洗机
回火炉
冷却油槽
6.5 一般回火工艺规范
名称
公差等级
回火设备
回火温度/℃
回火时间/h
中小型套圈
P0 P4、P6
油炉或电炉 油炉
150~170 150~170
2.5~3 3.5~4
大型套圈
P0
电炉
150~160
6~12
6.6高温回火
有些轴承有特殊要求，如要求在较高温度下要保证 组织、性能和尺寸的稳定。则这些套圈的回火温度 可以比一般的回火温度要高一些，这就是所谓的高 温回火。这些轴承代号后边有符号“T”,铬轴承钢 高温回火温度通常有以下几种：
乳化液等手段快速冷却； 4) 不论何种冷却方法，冷速必须≥50℃/min。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
轴承钢热处理工艺参数时间：2010-06-14 08:59:46 来源：机械社区作者：轴承钢是质量要求很严格的钢类。
目前对轴承钢提出的要求有：用户免加工和检查、提高质量、规格细化和提高尺寸精度等，而且，对这些要求的重要程度越来越高。
为满足这些要求，JFE制钢使用了各种保证产品质量和进行精加工的设备生产轴承钢。
这些设备与新开发的提高质量的技术相结合，可以生产尺寸范围宽、质量高、附加值高的热处理和热轧轴承钢。
JFE轴承钢制造技术的特点是：1）表面质量精细加工和质量检查体系用对钢坯进行火焰清理和将连铸坯轧制成小型圆坯的方法，均匀去除表面瑕疵、皮下夹杂物和脱碳层。
对质量要求特别高的材料，实施钢坯扒皮作业高度清除缺陷。
为保证小型圆坯的表面质量，用自动涡流探伤仪和磁粉探伤仪进行检查；对内部缺陷，用圆坯全断面超声波探伤仪检测内部孔隙和夹杂物。
2）轴承钢的精细制造技术和质量保证在线材-棒材厂，在棒材轧制线上增设线材轧制线，进行联合轧制。
对棒材和线材都采用4辊精轧机进行精轧，棒钢的尺寸精度在0.01mm以下，用户可以省略扒皮和拉拔加工。
对线材可进行自由尺寸轧制，并可以生产Φ4.2mm的小尺寸线材。
由于把线材已经轧制到锻造的尺寸，所以用户可以省略拔丝、热处理和表面处理工序。
3）提高钢的洁净度近年来，JFE制钢为了提高钢的洁净度，采用了PERM（加减压精炼）、LF（炉外精炼炉）对钢的生产工艺进行了改进。
PERM法是在转炉冶炼时，使氮、氢等气体溶解在钢中，然后，用RH炉（真空脱气）迅速减压，使钢中产生气体，利用这种气体捕捉并排除钢液中的夹杂物。
JFE制钢还在2008年新建LF炉，大大提高了夹杂物的去除能力。
采用上述工艺和设备的效果是：与原有工艺相比，夹杂物个数预测指数减少34%、夹杂物最大直径指数减少29%、夹杂物最大直径指数分布的标准偏差减少了73%。
由于采用了具有上述特点的制造技术，JFE制钢今后将继续向用户轴承钢资料时间：2010-08-17 11:44:25 来源：热加工行业论坛作者：轴承钢全名叫滚动轴承钢，具有高的抗压强度与疲劳极限，高硬度，高耐磨性及一定韧性，淬透性好，对硫和磷控制极严，是一种高级优质钢，可做冷做摸具钢。
比重：7.81(一)轴承钢锻造温度(1)始锻温度：1150(1120)终缎温度：850(800)度。
(2)锻造前清除表面缺陷，尽量预热后在快速加热。
(3)温加工时，应避免200~400度的蓝脆区。
热加工时，应避免进入高温脆区(大于1250)。
应尽量避免进入热脆区(800~~950度)。
今日焦点：(二)锻后热处理(1)锻后————预先热处理(球化退火)————最终热处理(淬火+低温回火)(2)球化退火目的：降低硬度，便于加工，为淬火做准备。
球化退火过程：加热到750~~770度，保温一定时间，在缓慢冷却到600度以下空冷。
(3)各种轴承钢淬火+低温回火及硬度表(三)淬火及淬火介质(1)淬火颜色(经验) 白色最硬而脆，黄色硬而韧，兰色软而韧。
(2) 淬火介质A 水：一般温度不超过40度，不得有油，肥皂等杂质。
B 盐及碱的水溶液：水中加百分之5~10的盐或碱。
盐溶液冷却速度是水的十倍，硬度高而均匀，但组织应力大，有一定的锈蚀作用。
温度小于60度。
碱溶液(苛性纳水溶液)腐蚀性大，适应范围小。
C 油：包括机油，锭子油，变压器油，柴油等。
可减小变形与开裂。
不适用碳钢。
油温度：在60~~80度，最高不超过100~120度。
(四)回火温度轴承钢采用低温回火。
温度：150~250度。
可在保持高硬度和高耐磨性的前提下，降低内应力和脆性，以免使用时崩裂或过早损坏。
硬度HRC：58~~64。
【注：本信息来自互联网,由热处理技术网网友提供,仅供读者参考。
如果有涉及到版权问题,请发邮件到nbhtcn@,我们会及时删除或处理。
】轴承钢的热处理工艺轴承钢全名叫滚动轴承钢，具有高的抗压强度与疲劳极限，高硬度，高耐磨性及一定韧性，淬透性好，对硫和磷控制极严，是一种高级优质钢。
我公司使用的轴承钢大部分都是日本进口的材料，也有一部分采用了国内开发的与日本钢材的成分一致，加工工艺相似的轴承钢，钢种为SUJ2。
SUJ2轴承钢的制作方法：钢厂采用真空脱气的冶炼方式，连续铸造成钢棒（或模铸），锻压成型比6以上，钢材热轧后进行球化退火，再进行冷拔加工；然后，按照规定的各种技术条件供货（如：非金属夹杂物、脱碳层深度、尺寸公差、形状、外观、硬度、组织等指标）。
轴承钢棒料经过旋削加工一次成型后，就进入我公司前道的热处理工序。
在进入热处理工序前，让我们先来了解一下什么是退火？什么是淬火？什么是回火？为什么要进行各种不同的过程？1、退火：退火是生产中常用的预备热处理工艺，是把钢加热到适当温度，保温一定时间，然后缓慢冷却，以获得接近平衡组织的热处理工艺。
其目的是消除或减少铸、锻及焊件的内应力与化学成分的组织不均匀性；能改善和调整钢的机械性能及工艺性能，为我们的旋削加工工序作好组织准备（简单的说：降低硬度，便于加工，为淬火做准备）。
而我们所使用的钢材实际上在钢厂就进行“球化退火”处理（加热到750－770度，保温一定时间，在缓慢冷却到600度以下空冷）。
钢的退火工艺种类颇多，有完全退火、不完全退火、等温退火、球化退火和扩散退火等；也有再结晶退火、去应力和去氢退火等；这里不作介绍了。
2、淬火与回火：轴承钢的淬火与回火是热处理工艺中很重要的、应用非常广泛的工序。
淬火能显著提高钢的强度和硬度。
如果再配以不同温度的回火，即可消除（或减轻）淬火内应力，又能得到强度、硬度和韧性的配合，满足不同的要求。
所以，淬火和回火是密不可分的两道热处理工艺。
（1）淬火是将钢加热到临界点以上，保温后以大于临界冷却速度（Vc）冷却，以得到马氏体或下贝氏体组织的热处理工艺。
（2）回火是将淬火钢加热至A1点以下某一温度保温一定时间后，以适当方式冷到室温的热处理工艺。
它是紧接淬火的下道热处理工序，同时决定了钢在使用状态下的组织和性能，关系着工件的使用寿命，故是关键工序。
我们了解了一些热处理工艺方面的基本知识后，看看我们滚动球轴承的热处理工艺：真空淬火：其最大特点是无氧化、不变形、无开裂，对于我公司生产的精密轴承，一开始就采用了真空热处理工艺。
不论是日本的真空炉和国产的真空炉均有冷、热两个真空室（热室的真空度控制在2.0Pa以下、冷室在9.3Pa以下），轴承钢的加热过程按照工艺规定的曲线（温度和时间）进行逐级升温，最高升至840±10℃；然而，通过冷却介质进行油冷或气冷，油温控制在60－80℃，最高不超过100－120℃。
油回火：根据轴承套圈的特性，我们采用了低温油回火，温度控制在180±10℃。
其主要目的降低淬火后的内应力和脆性，稳定尺寸，可在保持高硬度和高耐磨性的前提下，以免使用时崩裂或过早损坏。
硬度HRC：60－64。
同样，对于不锈钢的轴承产品，也必须经过这样的热处理工艺，当然淬火的曲线（温度和时间）有所不同，温度更高（1040±10℃），时间相对也长。
而且在分级淬火后半个小时内还要进行深冷处理（前面对此已经作过论述），其主要作用是减少组织中的残余奥氏体，稳定组织，提高套圈精度的稳定性。
但是，在深冷处理时也要控制奥氏体的含量不能过少，因为一定量残余奥氏体有利于轴承寿命的提高。
因此，今后我公司生产的所有精密轴承都应该进行深冷处理。
我国轴承钢热处理发展方向2010-08-09 17:12 浏览次中国产业信息网讯：内容提示：连续式球化退火热处理技术是轴承钢热处理的发展方向。
轴承钢是用来制造滚珠、滚柱和轴承套圈的钢。
轴承在工作是承受着极大的压力和摩擦力，所以要求轴承钢有高而均匀的硬度和耐磨性，以及高的弹性极限。
对轴承钢的化学成分的均匀性、非金属夹杂物的含量和分布、碳化物的分布等要求都十分严格，是所有钢铁生产中要求最严格的钢种之一。
中国轴承钢的制造在热处理方面，在提高球化退火质量，在获得细小、均匀、球形的碳化物以及缩短退火时间或取消球化退火工序的研究方面有了进展，即盘条生产采用两次组织退火，将拉拔后的720℃～730℃再结晶退火改为760℃的组织退火。
这样可以得到硬度低、球化好、无网状碳化物的组织，关键要保证中间拉拔减面率≥14％。
该工艺使热处理炉的效率提高25％～30％。
连续式球化退火热处理技术是轴承钢热处理的发展方向。
各国都在研究和开发新型轴承钢，扩大应用和代替传统的轴承钢。
如快速渗碳轴承钢，通过改变化学成分来提高渗碳速度，其中碳含量由传统的0.08％～0.20％提高到0.45％左右，渗碳时间由7小时缩短到30分钟。
开发了高频淬火轴承钢，用普通中碳钢或中碳锰、铬钢，通过高频加热淬火来代替普通轴承钢，既简化了生产工序又降低了成本，并提高了使用寿命。
日本研制的GCr465、SCM465疲劳寿命比SUJ—2高2～4倍。
由于在高温、腐蚀、润滑条件恶劣的环境下使用轴承愈来愈多，过去使用的M50(CrMo4V)、440C(9Cr18Mo)等轴承钢已不能满足使用要求，急需研制加工性能好、成本低、疲劳寿命长、能适合不同目的和用途的轴承用钢，如高温渗碳钢M50NiL、易加工不锈轴承钢50X18M以及陶瓷轴承材料等。
针对GCr15SiMn钢淬透性低的弱点，我国开发了高淬透性和淬硬性轴承钢GCr15SiMo，其淬硬性HRC≥60，淬透性J60≥25mm。
GCr15SiMo的接触疲劳寿命L10和L50分别比GCr15SiMn提高73％和68％，在相同使用条件下，用G015SiMo钢制造的轴承的使用寿命是GCr15SiMo钢的两倍。
近年来，我国还开发了能节约能源、节约资源和抗冲击的GCr4轴承钢。
与GCr15相比，GCr4的冲击值提高了66％～104％，断裂韧性提高了67％，接触疲劳寿命L10提高了12％。
GCr4钢轴承采用高温加热—表面淬火热处理工艺。
与全淬透的GCr15钢轴承相比，GCr4钢轴承的寿命明显提高，可用于重载高速列车轴承。
今后轴承钢主要向高洁净度和性能多样化两个方向发展。
提高轴承钢的洁净度，特别是降低钢中的氧含量，可以明显延长轴承的寿命。
氧含量由28ppm降低到5ppm，疲劳寿命可以延长1个数量级。
为了延长轴承钢的寿命，人们多年来一直致力于开发应用精炼技术来降低钢中的氧含量。
通过不懈的努力，轴承钢中的最低氧含量已从20世纪60年代的28ppm降低到90年代的5ppm。
目前，我国可以将轴承钢中的最低氧含量控制在10ppm左右。
轴承使用环境的变化要求轴承钢必须具备性能的多样化。
如设备转速的提高，需要准高温用(200℃以下)轴承钢(通常采用在SUJ2钢的基础上提高Si含量、添加V和Nb的方法来达到抗软化和稳定尺寸的目的)；腐蚀应用场合，需要开发不锈轴承钢；为了简化工艺，应该开发高频淬火轴承钢和短时渗碳轴承钢；为了满足航空航天的需要，应开发高温轴承钢。
