建筑图纸规范(部分)
建筑设计制图规范
制筑
图设
t
规计
范
当一个人用工作去迎接光明，光明很快就会来照耀着他。
第一 部 分
一、制图标准
• 为了统一房屋建筑制图规则，保证制图质量，提高制图效率，做 到图面清晰、简明，符合设计、施工、存档的要求
《房屋建筑制图统一标准》（ 50001—2001）《总 图制图标准》 （ 50103—2001） 《建筑制图标准》 （ 50104—2001） 《建筑结构制图标准》（ 50105—2001） 《给排水制图标准》（ 50106—2001） 《暖通空调制图标准》 （ 50114—2001）
面图 方法三：用定位轴线命名，如①～⑨立面图。
标高符号
• （1）标高符号应以等腰直角三角形表示，按图所示形式用细实 线绘制，如标注位置不够，也可以按如所示形式绘制 ；
• （2）标高符号的尖端应指向被注高度的位置。尖端一般应向下， 也可向上。标高数字应注写在标高符号的左侧或右侧。
• （3）标高数字以米为单位，注写到小数点以后第三位。在总平 面图中，可注写到小数点以后第二位。
剖面图的名称必须与平面图上所标的剖切位置和剖视方向一致。
剖切符号：
（1）剖视的剖切符号应由剖切位置线及投射方向线组成，均应以 粗实线绘制。剖切位置线的长度宜为6～10；投射方向线应垂直 于剖切位置线，长度应短于剖切位置线，宜为4～6。绘制时，剖 视的剖切符号不应与其他图线相接触。 （2） 剖视剖切符号的编号宜采用阿拉伯数字，按顺序由左至 右、由下至上连续编排，并应注写在剖视方向线的端部。 （3）需要转折的剖切位置线，应在转角的外侧加注与该符号 相同的编号。 （4）建(构)筑物剖面图的剖切符号宜注在±0.00标高的平面图 上。
剖切符号
4、建筑透视图

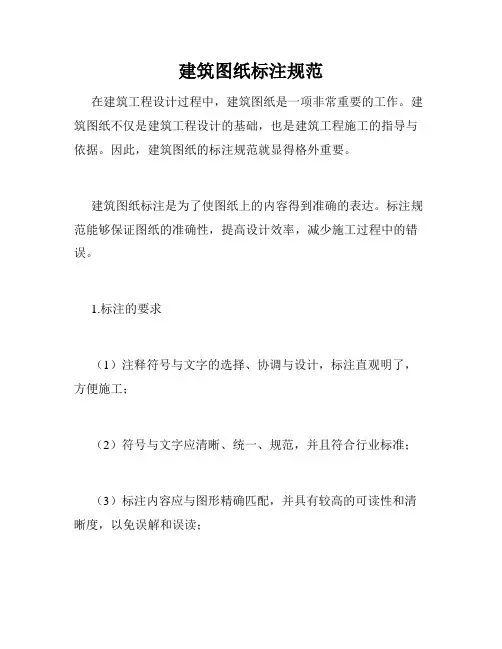

建筑图纸标注规范
建筑图纸标注规范在建筑工程设计过程中，建筑图纸是一项非常重要的工作。
建筑图纸不仅是建筑工程设计的基础，也是建筑工程施工的指导与依据。
因此，建筑图纸的标注规范就显得格外重要。
建筑图纸标注是为了使图纸上的内容得到准确的表达。
标注规范能够保证图纸的准确性，提高设计效率，减少施工过程中的错误。
1.标注的要求（1）注释符号与文字的选择、协调与设计，标注直观明了，方便施工；（2）符号与文字应清晰、统一、规范，并且符合行业标准；（3）标注内容应与图形精确匹配，并具有较高的可读性和清晰度，以免误解和误读；（4）标注应按与关系密切的先后顺序进行，并且各部分之间应该平衡协调，避免遗漏。
2.图例的制定每种建筑零部件，均应制作正面、平面、剖面图，把它们整合到建筑图例表中，以便明确和简化标注。
建筑零部件图例应分为图形和图例文字，其中图形应保证清晰，字体应该统一，注意字体的大小，与图形比例协调。
3.标注的分类建筑图纸标注主要包括图纸名称、标志、比例尺、图例、文字标注、尺寸标注（1）图纸名称：应将图纸的名称填写在图纸的上部；（2）标志内容：应包括主要标志内容，例如北、东、南、西、天井、建筑高度等；（3）比例尺：比例尺应清晰全面，与图纸比例相符；（4）图例：图例应准确、清晰、简明，矢量化效果更佳；（5）文字标注：文字标注应简短明了，与图形比例协调。
如尺寸标注中是写数字还是写文字，应当与客户或施工方沟通明确；（6）尺寸标注：尺寸标注也是图纸标注的一个重点，尺寸的表示方式应按照国家规定的标准做出，如国家标准《建筑设计图例基本要求》等。
4.标注的准确性标注的准确性是建筑图纸标注的核心和关键。
建筑图纸标注的准确性可以从以下几个方面来保证：（1）标注要盖章，以便随时查阅；（2）标注内容要简洁明了，有效减少沟通成本；（3）标注要统一，缩小标注误差范围；（4）标注要专业，符合国家标准与工程实际需要。
总之，在建筑图纸标注时要注意规范、准确、简洁，从而确保建筑工程能够有一个良好的设计以及施工过程。
建筑工程CAD制图规范
五、比列
（1）图样的比例，应为图形与实物相对应的 线性尺寸之比。
（2）比例的符号为“：”，比例应以阿拉伯数 字表示。
（3）比例宜注写在图名的右侧，字的基准线 应取平；比例的字高宜比图名的字高小一 号或二号，如下图：
8.1.3尺寸线应用细实线绘制，应与被注长度平行 。图样本身的任何图线均不得用作尺寸线。
8.1.4尺寸起止符号一般用 中粗斜短线绘制，其倾斜 方向应与尺寸界线成顺时 针45°角，长度宜为 2mm～3mm。半径、直 径、角度与弧长的尺寸起 止符号，宜用箭头表示(
右图)
8.2尺 寸 数 字
8.2.1图样上的尺寸，应以尺寸数字为准，不得从图 上直接量取。
（2）断面的剖切符号应符合下列规定
6.2.1 断面的剖切符号应只用剖切位置线表示，并 应以粗实线绘制，长度宜为6mm～10mm。
6.2.2 断面剖切符号的编号宜采用阿拉伯数字，按 顺序连续编排，并应注写在剖切位置线的一侧； 编号所在的一侧应为该断面的剖视方向，如下图 ：
6.2.3剖面图或断面图，如与被剖切图样不在同一张 图内，应在剖切位置线的另一侧注明其所 在图纸的编号，也可以在图上集中说明。
6.3.4详图的位置和编号，应以详图 符号表示。详图符号的圆应以直径 为14mm粗实线绘制。详图应按下 列规定编号： 6.3.4.1详图与被索引的图样 同在一张图纸内时，应在详图 符号内用阿拉伯数字注明详图的编号
（如右图）
6.3.4.2详图与被索引的图样 不在同一张图纸内时，应用细 实线在详图符号内画一水平直径， 在上半圆中注明详图编号，在 下半圆中注明被索引的图纸的编号。
建筑制图的要求及规范
建筑制图的要求及规范一：图幅、标题栏及会签栏（1）图幅即图面的大小，分为横式和立式两种。
根据国家标准的规定，按图面的长和宽大小确定图幅的等级。
建筑常用的图幅有A0、A1、A2、A3、A4等，A0 : 1189*841A1 : 841*594A2 : 594*420A3 : 420*297A4 : 297*210（2）标题栏标题栏包括设计单位名称、工程名称区、签字区、图名区及图号区等内容。
注：现在不少设计单位采用自己个性化的标题栏格式，但是仍必须包括这几项内容。
（3）会签标会签标是为各工种负责人审核后签名用的表格，它包括专业、姓名、日期等内容。
（对于不需要会签的图纸，可以不设此栏。
）二：线型要求建筑图纸主要由各种线条构成，不同的线型表示不同的对象和不同的部位，代表着不同的含义。
为了图面能够清晰、准确、美观地表达设计思想，工程实践中采用了一套常用的线型，并规范了它们的使用范围。
三：尺寸标注尺寸标注的一般原则如下所述：1：尺寸标注应力求准确、清晰、美观大方。
同一张图纸中，标注风格应保持一致。
2：尺寸线应尽量标注在图样轮廓线以外，从内到外依次标注从小到大的尺寸，不能将大尺寸标在内，小尺寸标在外。
3：最大的尺寸线与图样轮廓线之间的距离不应小于10mm，两条尺寸线之间的距离一般为7—10mm.4: 尺寸界线朝向图样的端头距图样轮廓之间的距离应大于或等于2mm,不易直接与之相连。
5：在图线拥挤的地方，应合理安排尺寸线的位置，但不易与图线、文字及符号相交；可以考虑将轮廓线作为尺寸界线，但不能作为尺寸线。
6：室内设计图中连续重复的构配件等，当不易标明定位尺寸时，可以在总尺寸的控制下，不用数值而用“均分”或“EQ”字样表示定位尺寸。
四：文字说明在一幅完整的图纸中用图线方式表现的不充分或无法用图线表示的地方，就需要进行文字的说明。
文字说明是图纸内容的重要组成部分，制图规范对文字标注中的字体、字号、字体与字号搭配等方面做了一些具体规定。
建筑制图规范大全
中
1.0
0.7
0.5
0.35
0.25
0.18
0.25b
细
0.5
0.35
0.25
0.18
1.2 线型
第一部分 制图规范
1.2 线型
第一部分 制图规范
实线－粗实线 （如2.0）
平、剖面图中被剖切的主要建筑构造轮廓线 建筑立面图的外轮廓线 平、立、剖面的剖切符号
第一部分 制图规范
1.4 比例 比例符号
第一部分 制图规范
剖切符号 位置线及方向线 编号 转折符号 首层平面标注
1.5 符号
第一部分 制图规范
1.5 符号
索引符号 形式 编号 索引剖面详图
引出线 引出线 共用引出线 多层引出线
1.5 符号
第一部分 制图规范
第一部分 制图规范
第二部分 建筑表现初步
2.3 技法
细部及材料表现
第二部分 建筑表现初步
2.3 技法 细部及材料表现
第二部分 建筑表现初步
技法
配景（位置、气氛、透视、尺度）
第二部分 建筑表现初步
配景（练习、临摹）
谢谢！
完
1.2 线型
平、剖面图中被剖切的次要建筑构造轮廓线 建筑平、立、剖面图中建筑构配件的轮廓线
第一部分 制图规范
实线－中实线（如1.0）
第一部分 制图规范
第一部分 制图规范
1.2 线型 实线－细实线（如0.5） 细图形线、尺寸线、尺寸界线、图例线、索引符号、 标高符号、引出线等
1.2 线型
结构受力体系中的柱网、承重墙位置；
图纸名称、比例或比例尺。
平面的总尺寸、开间，进深尺寸或柱网尺寸（也可用比例 尺表示）；
建筑平面图绘制规范
1.图纸幅面
A4图纸幅面是210×297mm，A3图纸幅面是297×420mm，A2图纸幅面是420 ×594mm，A1图纸幅面是594×841mm，其图框的尺寸见相关的制图标准。
高程符号的尖端指向被标注高程的位置。高程数字写在高程符号的延长线一端，以米为单位，注写到小数点的第3为。零点高程应写成“±0.000”，正数高程不用加“+”，但负数高程应注上“-”。
11.定位轴线
定位轴线应用细单点长画线绘制，定位轴线一般应编号，编号应注写在轴线端部的圆圈内，字高大概比尺寸标注的文字大一号。圆应用细实线绘制，直径为8~10mm，定位轴线圆的圆心，应在定位轴线的延长线上。
7.指北针
指北针是用来指明建筑物朝向的。圆的直径宜为24mm，用细实线绘制，指针尾部的宽度宜为3mm，指针头部应标示“北”或“N”。需用较大直径绘制指北针时，指针尾部宽度宜为直径的1/8。
剖切符号、指北针只在底层平面图中标注。
8.详图索引符号
图样中的某一局部或构件，如需另见详图，应以索引符号标出。索引符号是由直径为10mm的圆和水平直径组成，圆及水平直径均以细实线绘制。详图的位置和编号，应以详图符号表示。详图符号的圆应以直径为14mm的粗实线绘制。
当用户选用A2图纸时，建议选用b=0.7mm（粗线）、0.5b=0.35mm（中线）、0.25mm（中线）、0.25b=0.18mm（细线），当用户选用A3图纸时，建议选用b=0.5mm（粗线）、0.5b=0.25mm（中线）、0.25b=0.13mmAD_ISOO2W100或dashed、单点长画线为ACAD_ISOO4W100或Center、双点长画线为ACAD_ISOO5W100或Phantom。
建筑施工图设计规范及深度规定
建筑施工图设计规及深度规定一版面1、以标准层图副大小为基准，一般情况下只一种高度大小图副。
长度加长增加一种。
特殊情况特殊对待。
2、图层，天正默认的图层及颜色好线性，以天正默认为准，不允修改家具图库以给定的家具图库图层为准。
3、打印线宽控制墙体为0.50，填充、家具为0.15（淡浅70），门窗为0.20，其他均为0.25.详图线宽控制？4、封闭阳台为三根线表示、不封闭阳台为两根线表示。
5、图纸加图纸会签栏，以后的图纸签名及会签全部手签，厉禁止使用电子签名。
二平面图1、大型或复杂的项目，特别是分段绘制者应增加防火分区示意图（比例缩小集中绘制）和轴线关系与分段示意图，分段轴线号前面应加注分段序号；各层平面的防火分区界限宜用粗点划线示出，并在分界线两侧框示出分区序号和建筑面积（这对设备专业十分有用）。
2、平面图中标注的尺寸，可分为总尺寸、定位尺寸和细部尺寸三种；总尺寸---建筑物外轮廓尺寸；若干定位尺寸之和。
定位尺寸——轴线尺寸；建筑物构配件如：墙体、门窗、洞口、洁具等，相应于轴线或其他构配件确定位置的尺寸。
细部尺寸——建筑物构配件的详细尺寸。
外墙三道：第一道外包（或轴线）总尺寸（错台或分段外包尺寸可在二、三道之间单注），第二道开间进深轴线尺寸，第三道门窗洞口和窗间墙、变形缝等尺寸及轴线关系；4、所有定位尺寸及细部尺寸都要以轴线为准，不以墙线为准。
即都与轴线发生关系。
5、钢筋混凝土墙应视情况确定是否标注，但应在图注中写详见结施图，且应在施工图中深入研究、配合、确保无误。
钢筋混凝土墙应表示为异形柱，不允粗单线绘制。
部门窗洞应注定位尺寸、高窗应注窗台距地高，门洞（指不装门的洞口）应注洞宽、洞高尺寸；6、所有平面节点放大或详图索引要注全（层层共用的详图索引号层层标注）7、门窗编号要注全。
“人防工程门窗表”一般都直接放在人防平面图中，便于主管部门审图；8、门的开启向和形式应在平面图上区别表示：1000以下门的开启式为单扇半开，1200及以上为双扇半开户门为甲级防火门（钢质）时应与其它甲级防火门（木）区别对待9、室外、各层楼地面均应标注标高；10、厨、洁具和家具——厨、洁具和家具自始（发作业图起）至终保留。
建筑方案制图标准
建筑方案制图标准建筑方案制图是建筑设计中的重要环节，它通过绘制平面图、立面图、剖面图等图纸，将设计师的构思转化为具体的图形，使其更加直观和可理解。
因此，建筑方案制图的标准是确保设计方案质量和沟通效果的关键。
一、图纸布局标准：1. 图框：图纸的最外围部分应设置图框，图框应包括项目名称、项目地址、绘图日期、图纸编号等基本信息，以方便查阅和识别。
2. 纸张大小：常见的建筑方案图纸使用A0、A1、A2等大小纸张，可以根据实际需要进行选择，保证图纸清晰、易读。
3. 图幅尺度：图纸上应注明图幅尺度，如1:100、1:200等，以便读者了解图纸上图形的比例关系。
二、图形元素标准：1. 线型标准：图纸上的线条应使用相应的线型标准，如实线表示实墙，虚线表示隔墙等，以区分不同部位的功能和性质。
2. 标注标准：图纸上的标注应清晰可读，字体应规范统一，大小适中，以方便读者查阅和理解。
3. 图形符号标准：图纸上的图形符号应使用相应的标准，如门窗符号、设备符号等，以传达设计意图和信息。
三、图纸内容标准：1. 平面图：平面图应包括建筑的布局和空间分配，清晰地表示各个功能区域、房间等，以便读者理解建筑的整体布局和功能分区。
2. 立面图：立面图应清晰地表示建筑外立面的形象、材料、窗户、门等要素，以展示建筑的风格和外观表现。
3. 剖面图：剖面图应清晰地表达建筑的空间结构、高度、楼层等主要要素，以展示建筑内部空间的构成和特点。
四、图纸标注标准：1. 尺寸标注：图纸上的尺寸标注应清晰可读，尺寸线与测量结果之间的距离应适中，尺寸数值应正对尺寸线，以便读者准确地获取尺寸信息。
2. 标明材质和材料：图纸上应注明建筑各个部位的材质和材料，以便读者了解建筑的材质特点和施工要求。
3. 标注其他关键信息：根据实际需要，图纸上可以标注建筑的高度、面积等关键信息，以便读者更好地了解建筑的特点和性能。
综上所述，建筑方案制图标准的制定对于建筑设计具有重要的意义。
建筑工程图纸设计规范
建筑工程图纸设计规范1. 引言建筑工程图纸设计规范是为了确保建筑项目的顺利实施和施工质量的保证而制定的准则。
本文档旨在向建筑师、工程师、设计师和其他相关人员提供一系列标准和指导，以确保图纸设计的合理性、准确性和一致性。
2. 标准化术语在本文档中，以下术语应遵循统一定义：•建筑平面图：展示建筑物水平剖面的平面图。
•立面图：展示建筑物正面或侧面视图的图纸。
•剖面图：展示建筑物沿垂直方向切割后的视图。
•细部构造图：呈现建筑细节和连接方式的详细图纸。
3. 图纸设计规范3.1 页面设置•图纸尺寸应符合国际标准或相关行业标准，并定义清晰可见的边界线。
•图形及文字应与边界线之间有适当距离。
•应为每个页面提供唯一且说明性强的标题。
3.2 图形表示•应采用统一的符号和标注，遵循行业规范和标准。
•标注文字应清晰、易读，并保证与图纸比例一致。
•使用不同线型和颜色来区分不同元素，方便理解和辨认。
3.3 图纸标注•每个图纸应包含项目名称、图纸编号、版本号、绘图日期等关键信息。
•所有图纸上的文字应为统一字体，并至少具备两种不同字重以表达不同含义。
•应提供适当数量的尺寸标注，确保设计准确性。
3.4 图层设置•应为每个图纸设置适当的图层，以便于对构件进行独立编辑和控制。
•图层命名应明确且具有一定的层级结构，以方便查找和管理。
3.5 细部构造图•细部构造图应包含建筑物各组成部分、连接方式、材料明细等相关信息。
•构件连接细节必须展示清晰且准确，确保施工质量和安全性。
4. 结论本文档总结了建筑工程图纸设计规范的主要内容。
这些规范旨在确保建筑项目的顺利进行，并在施工过程中提供设计准确性和一致性。
建筑师、工程师和相关人员应遵循这些规范，以确保图纸设计的质量和可行性。
这将有助于提高建筑项目的成功完成率，并增加项目的可持续性发展。
建筑结构制图标准规范
d d
箍筋的弯钩：135°弯钩、直角弯钩
三、钢筋的弯起
根据受力要求，将构件下部钢筋弯到构件 上部，这种钢筋叫弯起筋。
四、钢筋的保护层
为了防止钢筋锈蚀，保证钢筋和混凝 土有良好的粘结力，以及放火的要求，钢 筋表面到构件表面必须有一定的混凝土保 护层叫钢筋的保护层。钢筋的保护层厚度 根据构件所处的环境，混凝土的强度等级， 以及构件的类型不同而不同。
7、当梁的腹板高度不小于450mm时， 须对称配置纵向构造钢筋，并以大写字 母G打头注写梁两侧的总配筋；当梁侧 面需对称配置受扭纵向钢筋时，应以大 写字母N打头注写梁两侧的总配筋值。
8、井字梁用单粗虚线或单粗实线表示。 井字梁支座负筋长度应在原位标注，并 在其后面用括号加注延伸长度值。
梁平法施工图例（局部）
5、当大部分板厚度相同时，可只标出特殊 的板厚，其余在本图内用文字统一说明。
6、同一板号的板可只画一次底筋，支座负 筋则每种板号组合画一次。分布筋在结构 总说明中注明，图中不画出。应标出全部 构件的编号，不得以对称性等为由漏标。
7、跨中不出现负弯矩时，负筋可从支座边 伸至相邻两跨中较大的净跨度板L0的 １/3 （活载大于三倍恒载）、 １/4（活载不大 于三倍恒载）、或１/5（端支座）。双向 板支座负筋的长度均取短向跨度的1/4。板 的跨中有可能出现负弯矩时，板面负筋宜 直通。
❖
严格把控质量关，让生产更加有保障 。2020年10月 上午5时 35分20.10.2505:35Oc tober 25, 2020
❖
作业标准记得牢，驾轻就熟除烦恼。2020年10月25日星期 日5时35分29秒 05:35:2925 October 2020
❖
好的事情马上就会到来，一切都是最 好的安 排。上 午5时35分29秒 上午5时35分05:35:2920.10.25
建筑平面图绘制规范
用户在绘制建筑平面图时，无论是绘制底层平面图、楼层平面图、屋顶平面图等时，应遵循相应的绘制要求，才能使绘制的图形更加符合规范1.图纸幅面A4图纸幅面是210×297mm，A3图纸幅面是297×420mm，A2图纸幅面是420 ×594mm，A1图纸幅面是594×841mm，其图框的尺寸见相关的制图标准。
2.图名及比例建筑平面图的常用比利是1：50、1：100、1：150、1：200、1：300.图样下方应注写图名，图名下方应绘一条短粗实线，右侧应注写比例，比例字高宜比图名的字高小一号或二号。
3.图线图线的基本宽度b可从下列线宽系列中选取：0.18、0.25、0.35、0.5、0.7、1.0、1.4、2.0mm。
当用户选用A2图纸时，建议选用b=0.7mm（粗线）、0.5b=0.35mm（中线）、0.25mm（中线）、0.25b=0.18mm（细线），当用户选用A3图纸时，建议选用b=0.5mm（粗线）、0.5b=0.25mm（中线）、0.25b=0.13mm(细线）。
在AutoCAD中，实现为Continuous、虚线为ACAD_ISOO2W100或dashed、单点长画线为ACAD_ISOO4W100或Center、双点长画线为ACAD_ISOO5W100或Phantom。
4.字体汉字字型优先考虑采用hztxt.shx和hzst.shx；西文优先考虑romans.shx和simplex或txt.shx。
5.尺寸标注尺寸界限应用细实线绘制，一般应与被注长度垂直，其一端应离开图样轮廓线不小于2mm，另一端宜超出尺寸线2~3mm。
尺寸起止符号一般用中粗（0.5b）斜短线绘制，其斜度方向与尺寸界线成顺时针45°，长度宜为2~3mm。
半径、直径、角度与弧长的尺寸起止符号，宜用箭头表示。
互相平行的尺寸线，应从被注写的图样轮廓线由近向远整齐排列，应将大尺寸标在外侧，小尺寸标在内侧。
建筑制图规范大全
b
廓线;立面图的外轮廓线及地平线、剖切符号、详图符 号、图面标志、图名、结构图中的钢筋线、建筑物或构
筑物的外形轮廓线、剖切位置线、地面线、详图符号圆
圈、图纸的图框线、新设计的给水管线等
0.5b
可见线 剖面图中未被剖到但仍能看到而需要画出的轮廓线、 标注尺寸的尺寸起止45°短线、原有的各种给水管 线 或循环水管线
1：500，1：1000，1：2000
第一部分 制图规范
1.4 比例
比例符号
1）数字
2）比例尺
制图标准的有关规定
比例
图中图形与其实物相应要素的线性尺寸之比。
是指能用直线表达的尺寸， 如直线的长度、圆的直径等
(a) 缩小比例
(b) 原值比例
常用比例
可用比例
(c) 放大比例
1:1，1:2，1:5，1:10，1:20，1:50，1:100， 1:200，1:500，1:1000，1:10000
有箭头和45°短划两种。标注直径、半径、角度是一般用箭头。 (4)尺寸数字——表示尺寸的大小。
尺寸数字一般写在尺寸线的上方、左方或尺寸线的中断处。
4b～5b
制图标准的有关规定
≥15°
尺寸起止符号的画法
制图标准的有关规定
半径、直径和角度尺寸的标注 标注半径、直径和角度尺寸时，尺寸起止符号一般用箭头表示， 且应在半径、直径的尺寸数字前分别加注符号R，圆球的半径与 直径数字前还应再加注符号S；角度的尺寸界线应沿径向引出， 尺寸线画成圆弧，圆心是角的顶点，尺寸数字应一律水平书写。
第一部分 制图规范
第一部分 制图规范
1.2 线型
实线－细实线（如0.5）
细图形线、尺寸线、尺寸界线、图例线、索引符号、 标高符号、引出线等
建筑制图规范(全)
2.0
1.4
0.5
0.35
0.5b 0.25b
中 细
1.0 0.5
0.7 0.35
0.5 0.25
0.35 0.18
0.25
0.18
1.2 线型
1.2 线型
实线－粗实线 （如2.0）
1）平、剖面图中被剖切的主要建筑构造轮廓线 2）建筑立面图的外轮廓线 3）平、立、剖面的剖切符号
1.2 线型
3）计算机
2.1 透视画法
1）画法几何 2）模型
3）电脑
4）透视感觉
2.2 构图
1）总体完整（主题、位置、比例） 2）重点突出（表现内容、角度）
2.2 构图
3）均衡（主次、位置） 4）统一（表达方式）
2.3 技法
1）工具－钢笔画（笔、纸） （快速表现）
2.3 技法
2）线条（白描轮廓） 笔触（以线成面）
1.8 尺寸标注
1）尺寸标注形式（长度、半径、角度） 2）尺寸排列 3）标高
1.9 图样画法－平、立、剖、总平面
平面图－图纸深度
1）平面的总尺寸、开间，进深尺寸或柱网尺寸（也可用比例 尺表示）； 2）各主要使用房间的名称； 3）结构受力体系中的柱网、承重墙位置； 4）各楼层地面标高、屋面标高； 5）底层平面图应标明剖切线位置和编号，并应标示指北针； 6）图纸名称、比例或比例尺。
建筑平面图 尺寸标注的基本规定
尺寸数字一般注写在尺寸线的上方中部，如尺寸数字在30°斜线区内，可将尺寸 线断开水平注写或引出注写。
当没有足够的位置标注尺寸数字时，可将尺寸标注在外侧或引出标注。
1 尺寸宜注写在图样轮廓线以外，必要时也可 标注在图样轮廓线以内。
2 互相平行的尺寸线，小尺寸应离轮廓线较近， 大尺寸应离轮廓线较远。尺寸线距图样最外 轮廓线之间距离不小于10 mm，平行排列 的尺寸线的间距宜为7~10 mm。
3 总尺寸的尺寸界线，应靠近所指部位，中间 分尺寸的尺寸界线可稍短，但其长度应相等。
连续排列的等长尺寸,用等长 尺寸x个数=总长的形式标注。也 可用5等分=300的形式标注。
相同要素的尺寸标注,构配件 的构造要素相同，可以仅标注其 中一个要素的尺寸及个数。
课后小结
01 尺寸的组成要素 02 尺寸标注应注意的一些规定
尺寸标注的基本规定
目录 CONTENTS
尺寸的基本概念 尺寸标注的基本规定
尺寸线
尺寸起止符
尺寸的组成
尺寸数字
尺寸界限
尺寸数字
尺寸界限
尺寸起止符
尺寸线
需注意：
尺寸线与被测图形平行，不能与图形重叠或代替。 尺寸起止符为45°粗短斜线。 尺寸界限应与被测长度垂直，并与被测图形有2mm以上的间 隙，另一端超出尺寸线2-3mm。 尺寸数字应注写在水平尺寸线的上方、垂直尺寸线的左侧，大 小应统一。 尺寸数字不得与图形重叠。 图样上的尺寸应以尺寸数字为准，不得从图上直接量取。
房屋建筑制图规范
房屋建筑制图统一标准一、术语1．图纸幅面drawing format图纸幅面是指图纸宽度与长度组成的图面。
2．图线chart 图线是指起点和终点间以任何方式连接的一种几何图形，形状可以是直线或曲线，连续和不连续线。
3．字体font字体是指文字的风格式样，又称书体。
4．比例scale比例是指图中图形与其实物相应要素的线性尺寸之比。
5．视图view 将物体按正投影法向投影面投射时所得到的投影称为视图。
6．轴测图axonometric drawing 用平行投影法将物体连同确定该物体的直角坐标系一起沿不平行于任一坐标平面的方向投射到一个投影面上，所得到的图形，称作轴测图。
7．透视图perspective drawing根据透视原理绘制出的具有近大远小特征的图像，以表达建筑设计意图。
8．标高elevation 以某一水平面作为基准面，并作零点（水准原点）起算地面（楼面）至基准面的垂直高度。
9．工程图纸project sheet 根据投影原理或有关规定绘制在纸介质上的，通过线条、符号、文字说明及其他图形元素表示工程形状、大小、结构等特征的图形。
10．计算机制图文件computer aided drawing file 利用计算机制图技术绘制的，记录和存储工程图纸所表现的各种设计内容的数据文件。
11．计算机制图文件夹computer aided drawing folder在磁盘等设备上存储计算机制图文件的逻辑空间。
又称为计算机制图文件目录。
12. 协同设计synergitic desig n通过计算机网络与计算机辅助设计技术，创建协作设计环境，使设计团队各成员围绕共同的设计目标和对象，按照各自分工，并行交互式地完成设计任务，实现设计资源的优化配置与共享，最终获得符合工程要求的设计成果文件。
13. 计算机制图文件参照方式refere nee of computer aided draw ing file在当前计算机制图文件中引用并显示其他计算机制图文件(被参照文件)的部分或全部数据内容的一种计算机技术。
建筑工程CAD制图规范(2024)
2024/1/29
7
常见问题及解决方法
图层管理混乱
合理设置图层，遵循一定的命名规则，方便图层 的管理和查找。
图形比例失调
在绘制图形时，注意保持适当的比例关系，避免 出现比例失调的情况。
ABCD
2024/1/29
字体和标注不规范
统一使用规定的字体和标注样式，保证图纸的规 范性。
忽视打印输出效果
在制图过程中要考虑打印输出的效果，合理设置 打印参数，确保图纸的清晰度和可读性。
建筑工程CAD制图规 范
2024/1/29
1
• CAD制图基本概念与原则 • 建筑工程CAD制图基础设置 • 建筑工程各类图纸绘制要点 • 建筑工程CAD制图中的协作与沟
通
2024/1/29
目录
2
• 建筑工程CAD制图审核与修改流 程
• 总结：提高建筑工程CAD制图水 平
目录
2024/1/29
3
制定明确的反馈流程和时间节点，确保审核 人员能够及时将修改意见反馈给制图人员。
执行情况回顾
定期对修改意见反馈机制的执行情况进行回 顾和总结，发现问题及时进行调整和改进。
2024/1/29
32
持续改进，提高制图质量
加强培训和学习
定期组织制图人员进行CAD制图规范和技能的培训和学习，提高制图 人员的专业水平。
03
线型、线宽使用不规范，导致图纸难以辨认
28
审核过程中常见问题及处理方法
文字标注不清晰，字体大小不合适
尺寸标注错误或遗漏
2024/1/29
图框、标题栏等不完整或格式不正确
29
审核过程中常见问题及处理方法
01 处理方法
02
建筑工程设计图纸规范
建筑工程设计图纸规范建筑工程设计图纸是建筑师和工程师在进行建筑设计过程中的重要工具。
它们不仅包含了建筑物的外观和内部结构，还包括了施工细节和技术规范。
为了确保图纸的准确性和一致性，建筑工程设计图纸需要遵循一定的规范。
本文将介绍建筑工程设计图纸规范的要点。
一、图纸尺寸和比例建筑工程设计图纸的尺寸和比例是确保图纸准确性的关键因素。
常见的图纸尺寸包括A0、A1、A2等，其中A0为最大尺寸。
图纸的比例通常为1:50或1:100，这意味着图纸上的每个单位长度代表实际建筑物上的50或100个单位长度。
二、图纸标注图纸标注是指在图纸上标注建筑物的各个部分和细节。
标注应该清晰明了，方便阅读和理解。
常见的图纸标注包括建筑物的名称、楼层高度、房间编号、尺寸、材料规格等。
标注应使用统一的字体和字号，确保一致性。
三、图纸符号和图例建筑工程设计图纸中使用了大量的符号和图例来表示不同的建筑元素和设备。
这些符号和图例应该符合行业标准，并且在图纸上清晰可见。
常见的符号包括电气设备符号、管道符号、门窗符号等。
图例应该包含每个符号的名称和说明，以便读者理解。
四、图纸布局图纸布局是指图纸上各个部分的排列和组织方式。
图纸应该按照逻辑顺序排列，使得读者能够轻松地跟踪和理解建筑物的各个部分。
常见的图纸布局包括平面图、立面图、剖面图等。
每个图纸应该有清晰的标题，以便读者快速定位所需信息。
五、图纸细节和注释图纸细节和注释是指在图纸上对特定部分进行详细描述和说明。
这些细节和注释应该清晰明了，以便施工人员能够准确理解和执行。
细节和注释应该使用简洁的语言，避免歧义和误解。
图纸上的箭头和引线应指向正确的位置，以确保准确性。
六、图纸修订和版本控制建筑工程设计图纸在设计和施工过程中可能需要多次修订。
为了确保施工人员使用最新版本的图纸，图纸应该进行版本控制和标识。
每个图纸应该有唯一的编号和日期，并且在修订时进行更新。
修订应该清晰地标注在图纸上，以便读者能够识别变更内容。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
图纸规范(部分)（国家建筑制图规范标准）根据现阶段装饰行业的实际情况，遵循建筑制图规范的原则，特制定本图纸规范。
一、图纸内容要求（一）图纸排列顺序为了使设计师能够较好地向甲方表达其设计意图，又使施工者有较完整的施工依据，减少施工中的变更、拆改项目，提高有效工作时间，因此要求设计师必须图纸齐全，排列有序（按以下顺序排列）。
⑴封面（按设计院统一制作的模板打印）⑵目录（按设计院统一制作的模板打印）⑶工程概况⑷设计说明⑸装饰工程项目表（按设计院统一制作的模板打印）⑹施工图纸（总平面图、总天花平面图、平面、天花、立面、大样详图等）（二）图纸的内容要求利用正投影原理所绘制的平面、立面、剖面图是设计师的设计意图与其现场施工交流的语言。
设计师要将自己的设计意图充分的表达给客户及施工人员，设计师就必须掌握设计的图纸规范；正投影制图要求使用专业的绘图软件工具，在图纸上作的线条必须粗细均匀、光滑整洁、交接清楚。
因为这类图纸是以明确的线条，描绘建筑内部或者外部装饰空间的形体轮廓线来表达设计意图的，所以严格的线条绘制和严格的制图规范是它的主要特征。
1、封面（按设计院统一制作的模板打印）2、图纸目录图纸目录必须标有正投影图的图号、图名及备注。
图名是按图纸编排顺序，从第一页施工图开始编号。
1、工程概况工程概况内容应反映出建筑工地的大体格局、工程地址、设计部门、工艺级别、设计风格等。
2、设计说明3、装饰工程项目表必须标明装饰工程涉及的每个空间的顶面、墙面、地面、家具、踢脚、门窗、及套和装饰工程的外部装饰的材质、品牌、规格、颜色，以便甲方及观者对装饰工程的主材及建议的色彩、配饰思路更清晰。
1、施工图纸：（1）平面布置图A. 平面图应在建筑物的门、窗洞口处，水平剖切俯视。
图内应包括剖切面及投影方向可见的构造。
B. 平面图须注清立面标识、房间名称、地面材料（包括材料尺寸、规格，边长≥450的材料应画准排砖位置）、主要家具及家电平面布置图（电视、冰箱、洗衣机、空调等）。
（2）天花平面图A.天花平面图为实际施工后的镜像。
B.必须标有天花的细部尺寸、标高及所使用的材料名称。
C.要在图上标明灯具的位置，并标明灯的名称或灯具图例。
D.木做及复杂造型顶或其他复杂造型，应有剖切图，并标明剖切位置。
（3）立面图A.各种立面图应按正投影原理所绘制。
B.立面图应包括投影方向可见的建筑、家具、家电等的外轮廓线和构造图、墙面做法、材料做法及细部尺寸。
C.各种立面图尚不能表达清楚的要做剖切图。
剖切图的剖切位，应根据图纸的用途或设计的深度选择能反映全貌特征以及有代表性的部位剖切。
D.剖切图包括剖切面和投影方向可见的施工构造、材料及尺寸标注。
（4）电位图A. 电位走线只需标明开关与灯位的控制关系，线型宜用细圆弧线（也可适当用中圆弧线），各种强弱电的插座走线不需标明；B. 要有详细的开关（一联、二联、多联）、电源插座、电话插座、电视插座、空调插座、宽带网插座、配电箱等图标及位置（插座高度未注明的一律距地面300mm，有特殊要求的要在插座旁注明标高）。
（5）装饰详图及大样A.门窗、家具等制作部分的平、立、剖面图。
B.家具图制作部分必须有平、立、剖面图，家具立面图要有拉手位置示意图。
C.图样中某一部分或构造，需要重点索引节点详图；踢脚板、垭口、门窗套等可看情况适当有剖切图。
（三）图纸具体要求1. 图纸设计必须符合施工规范要求，必须具有可施工性。
2. 所有施工图必须标明比例。
3. 利用正投影原理绘制的图纸严禁铅笔和徒手绘图。
4. 手写的说明性文字需要使用仿宋体或标宋字。
一、图纸规范要求（一）图幅大小：有A0、A1、A2、A3、A4、五种。
（二）比例：平面1：100（1：150），大样1：20（1：30）楼梯1：50（1：60），单元平面1：50，节点大样1：20（1：30）等，其他可视情况而定。
（三）线型、宽度及各种线型的运用：1、粗实线：A2（0.4—0.5mm）；A3（0.3—0.4mm）；A4（0.25—0.3mm）；用于平、立、剖面图及详图中被剖切墙体的主要结构轮廓线；立面图的外轮廓线、剖切符号、详图符号、图面标志及标志等（地平线依次用0.6mm、0.4mm、0.3mm粗实线）。
1、中实线：A2（0.35mm）；A3（0.25mm）；A4（0.25mm）；用于平、立、剖面图及详图中物体的主要结构轮廓。
2、细实线：A2（0.20mm）；A3（0.15mm）；A4（0.15mm）；用于平、立、剖面图中可见的次要结构轮廓线，标注尺寸线、折断线（不需画全的断开界限）、引出线（用于对各种需要说明的部位详细说明）、图例线、索引图标、标高图标等。
3、细虚线：A2（0.15mm）；A3（0.1mm）；A4（0.1mm）；家具图中不可见的隔板，门窗的开启方式及图例线等。
4、点划线A2（0.15mm）；A3（0.1mm）；A4（0.1mm）；用于中心线、对称线、定位轴线；5、辅助实线A2（0.05mm）；A3（0.03mm）；A4（0.03mm）；用于地面填充、玻璃纹理填充等。
（四）文字：1. 图纸中总说明文字，字高600mm，宽0.8，用仿宋体；图名字体为仿宋，字体高500-700mm，宽0.9；2. 文字标注用仿宋体，字高350mm，宽0.7，不放在引线的横线上方；3. 数字标注用Tssdeng.shx英文或仿宋字体；4．图形下图名字高550mm，图内文字注释字高350mm；5．图框内图纸名称字高500mm，项目名称、工程名称等字高400mm，设计人、校对人等文字字高350mm。
（五）尺寸标注：1. 尺寸线及尺寸界限应以细实线绘制，尺寸起止符号的斜短线应以中粗线绘制，长度为200-300mm，并与尺寸线右方向成45度角；2. 尺寸线应与被标注长度平行，两端不宜超出尺寸界限，尺寸界限应与尺寸线垂直；3. 尺寸数字应注写在尺寸线读数上方的中部，数字间不要有逗号，相邻的尺寸线数字如注写位置不够，可错开或引出注写；4. 标注数字以毫米为单位，标注精度为整数。
5. 尺寸标注与标高标注在不同的方向位置，不允许交叉表示。
（六）标高表示方法：1. 标高以室内地面作正负零位置，用于天花图中不同吊顶表面距地面高度的表示，用于平面图中室内地台、阳台、厨卫地面等不同高度的表示；2. 标高以米为单位，其数字的小数点后保留3位数。
（七）详图索引标志：1. 索引图、索引剖切图图标、定位轴线的圆用粗实线，直径800-1000mm；2. 索引详图：圆用粗实线，直径1200mm，圆内横线用细实线绘制，索引详图圆内文字字高350—400mm。
（八）引出线：1. 对图形表达不完善的部位需要引出说明的线形。
引出线应采用细曲线，不应用直线；2. 索引详图的引出线，应对准圆心；当同时索引几个相同部分时，各引出线应保持平行；3. 多层构造引出线，必须通过被引的各层，并须保持垂直方向。
被引注说明的层次，需用小圆点（直径≤100mm）表示。
（九）其他：1. 图纸名称的表示：应有图名、比例（字体高度是图名的一半），图名下面有粗实线（0.5mm）、细实线（0.2mm）两道线，长度与字体对齐，两线相距150mm；2. 平面图中方向性图标：用于平面图中各立面的标识，放置在平面图的左或右下方。
注：1.此规范是在A2（1：100）的基础定制，所有字高、有些距离均为图内实际尺寸，线型宽度为图纸尺寸，望注意区分。
2. 其他图幅输出（例如A3的图纸），不必另设图层与线型，按图纸空间缩放打印即可（正规图纸不包括在内）。
